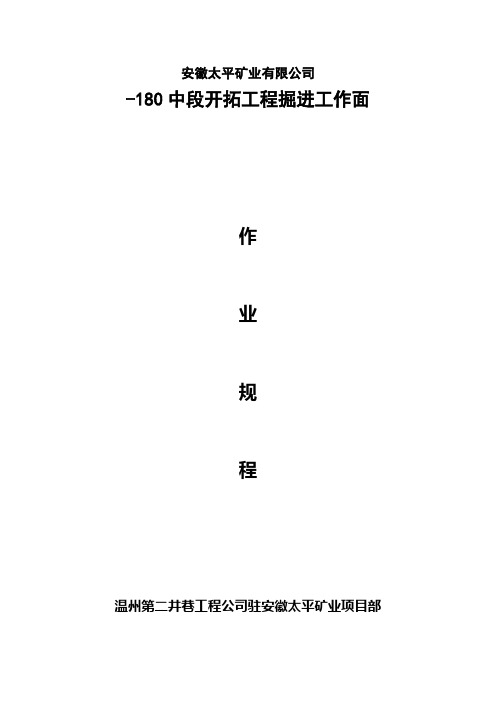

安徽太平矿业有限公司
-180中段开拓工程掘进工作面
作
业
规
程
温州第二井巷工程公司驻安徽太平矿业项目部
2013-4-5
目录
1、概况 (4)
1.1概述 (4)
2、地质水文情况 (4)
2.1矿体赋存特征和围岩情况 (4)
2.1.1矿体赋存特征 (4)
2.1.2矿体（脉）、围岩性质： (4)
2.2地质构造 (7)
2.3水文地质 (9)
3、巷道布臵及支护 (15)
3.1巷道布臵 (15)
3.2支护设计 (15)
3.3支护工艺 (16)
4、施工工艺 (18)
4.1施工方法 (18)
4.2凿岩方式 (18)
4.3爆破作业 (19)
4.4装、运矿（岩）方式 (21)
4.5设备安装、管线及轨道敷设 (21)
4.6设备及工具配备 (21)
5、劳动组织及主要技术经济指标 (21)
5.1劳动组织 (22)
5.2循环作业图表 (22)
5.3主要技术经济指标 (22)
6、生产系统 (23)
6.1通风系统 (23)
6.2 圧风系统 (23)
6.3 排水系统 (24)
6.4 运输系统 (24)
7、灾害预防及避灾路线 (24)
7.1灾害预防 (24)
7.1.1 防水措施 (24)
7.1.2 防止片帮、冒顶措施 (25)
7.1.3 通风安全措施 (25)
7.1.4 防火安全措施 (26)
7.2避灾线路 (26)
8、安全技术措施 (26)
8.1施工准备 (26)
8.2顶板管理 (27)
8.3爆破管理 (31)
8.4机电管理 (36)
8.5运输管理 (40)
8.6其它 (47)
概况
1.1概述
本工程为中部开拓工程，按照总体考虑，兼顾探矿、采准和回采过程中出矿、通风、行人、充填、排水、运输等线路的布设。工程位臵为，-180副中段，设计工程的目的（原因）：对-530m中段至-480m`。
2、地质水文情况
2.1矿体赋存特征和围岩情况
2.1.1矿体赋存特征
矿体的形态，产状，受接触带或捕虏体的形态制约，主要呈透镜状，次为似层状，扁豆状，囊状，脉状等，矿体产状总体看，长轴方向为北西—南东向，处于背斜东翼的矿体倾向为北东向，处于背斜两翼的矿体倾向为南西向。倾角20°～40°，并向南东侧伏。矿体具分叉合并现象，厚度在短距离内变化大，形态复杂。
2.1.2矿体（脉）、围岩性质：
1）矿体（脉）性质：前常铁矿东矿段中深部矿体主要赋存于燕山期石英正长闪长(玢)岩体与上寒武统凤山组碳酸盐岩接触带和接触界面以上岩体的碳酸盐岩捕虏体内，少数赋存于碳酸盐岩层间构造内。矿体与金云母透辉石矽卡岩关系密切，往往占据矽卡岩的空间。磁铁矿主要交代富含镁质的矽卡岩矿物：透辉石，硅镁石，水镁石，金云母，蛇纹石、镁橄石，硼镁石等。化学成份镁含量最高，反映被交代的原岩含镁高。矿石自然类型以蛇纹石磁铁矿石为主。矿石业类
型以高炉富矿，高硫富矿为主。品级变化复杂，相邻剖面对应比较困难，除铁矿外，尚有部份铜铁矿。矿石质量以富矿为主，全铁品位≥45％以上的矿石量占84.7％，伴生铜，钴、金、银。属自熔～偏碱性高镁富铁矿石。矿石的矿物成份、共生组合、工业类型等，与矿体所赋存的构造部位有密切关系，构造接触型式控制了矿体的矿石共生组合。如接触带型：主要矿石矿物为磁铁矿、黄铜矿、黄铁矿，中～细粒结构，致密块状或条带状构造，工业类型主要为铜铁矿，次为高硫富矿。
2）围岩一般特征：前常铁矿东矿段中深部岩体按其岩石结构，矿物成份和生成顺序可分为石英正长闪长岩、石英正长闪长玢岩、多斑石英正长闪长玢岩、花岗闪长斑岩。其中以石英正长闪长岩和石英正长闪长玢岩构成主体。岩体自东南向西北侵入，埋藏深度逐渐抬高。石英正长闪长岩：浅灰一灰色，不等粒～半白形粒状结构，主要集中分布在ZKlOOl、ZK800l、ZK608三孔及其附近，向西出现厚度逐渐变小。在接触带附近蚀变强烈，发育矽卡岩化、透辉石化、绿帘石化、金云母化、蛇纹石化，常为矿体的顶底板，与磁铁矿的生成关系密切。石英正长闪长玢岩：浅灰～绿灰色，钾长石、石英主要分布于基质中。主要分布60线剖面以西，属石英正长闪长岩的边缘相，在接触带附近，蚀变强烈，常为矿体的顶，底板，与磁铁矿的生成关系密切。多斑石英正长闪长玢岩：灰色，斑状结构，基质为显微晶质结构。斑晶总含量比其它岩石中多，斜长石斑晶密集，粗大、均一。主要分布在30线～60线间，埋深在-700米以上(一般在-200～-400米之间)，很
少与矿体直接接触，当接触时，矽卡岩化强烈，除见绿榍石、透辉石、金云母等蚀变矿物外，尚见细粒磁铁矿呈星点分布。花岗闪长斑岩：浅灰色，浅灰带肉红色，斑状结构，基质由酸性斜长石，钾长石，石英等组成。付矿物为榍石，磷灰石、磁铁矿、绿帘石等。钾长石以斑晶出现且粒径较粗、自形程度好，石英含量多且个体大。岩石局部钾长石化强烈，交代成钾长石岩。主要集中分布在60线的ZK605处其附近，呈岩瘤状产出或沿裂隙呈脉状(属残浆体)。据ZK605资料，第二世代粗粒磁铁矿沿蚀变花岗闪长斑岩之裂隙进行充填交代，局部见蚀变花岗闪长斑岩呈包体在磁铁矿中出现。成矿后之脉岩主要为石英闪长玢岩：灰色，斑状结构。斑晶含量45%左右，普遍具绢云母化、水云母化、高岭土化、绿泥石化；含量20％左右，几乎全部绿泥石化，碳酸盐化；含量10～15％(局部达25％，定名为石英角闪闪长玢岩)，石英多为熔蚀浑圆状，细小；含量5％左右，黑云母片状；含量2～4％。基质由石英，斜长石，角闪石组成，几乎全部绿泥石化，颗粒很细。石英闪长玢岩主要受北西一组裂隙或两种不同岩性的接触界面等构造薄弱带控制，特别是继承矿液活动的渠道，沿着矿体与蚀变岩石接触的薄弱部位，呈似层状和脉状产出。在早期岩浆岩中受裂隙控制呈岩墙状贯入。切割各种岩石和切割破坏矿体。围岩蚀变主要有矽卡岩化(石榴石化、透辉石化、绿帘石化，金云母化等)、蛇纹石化、绿泥石化、钾化、钠化，大理岩化，次为碳酸盐化、绢云母化、高岭土化、阳起石化、硅化等。上述各种蚀变常发育在接触带两侧，与磁铁矿生成有紧密关系，凡矿化强烈地段，蚀变往往也强烈，即在
空间上往往互相迭加，形成复合蚀变带。
2.2地质构造
1）褶皱：背斜核部为中寒武统的徐庄绍、张夏组，两翼为上寒武统组成。背斜轴向为北北西—南南东，西翼地层倾向南西，倾角较陡，一般在60°以上，东翼倾向北东，倾角较缓，在20线剖面上并显示次一级褶曲。背斜自60线剖面向南，岩层倾角变陡，一般70°以上，显示地层褶皱十分紧密。该背斜由于F1正断层沿轴向的展布，致使连续性遭受破坏，为一不完整的背斜构造。
2）、断裂：根据构造角砾岩的角砾组成特征，均属成岩成矿后的断裂构造，分述如下：F1正断层：分布范围西北起90线(向西北还可继续延伸)，东南止20线～60线间，控制长约600米，断层线呈北北西—南南东向弧形展布，断层面倾向北东，倾角75°～80°，斜断距在50线附近最大，约180米，向东南逐渐变小，20线70～80米，再向东南趋于消失。断层上盘地层主要为上寒武统长山组、凤山组，下盘为中寒武统徐庄组～上寒武统长山组。该断层推断主要依据：1）ZK905：孔深236.64～263.50米，为绿泥石化石英正长闪长玢岩，呈角砾状被次生绿泥石胶结，岩心破碎，呈现岩性松、散、软。属构造破碎带。2）ZK901：孔深686b06～764.74米，为构造角砾岩，角砾为白云石大理岩、白云质大理岩、泥质砂质白云岩及石英正长闪长(玢)岩，呈棱角～次棱角状，大小不等，胶结物主要为白云质，岩石完整。3）ZK701：孔深810.51～826.43米，为构造角砾岩，角砾为石英正长闪长岩、大理岩等，岩性较破碎。4）ZK503：孔深678.22～
686.41米，为构造角砾岩，角砾为强绿泥石化，绿帘石化的石英正长闪长岩及大理岩、白云质大理岩。角砾岩之上为上寒武统凤山组，以下为上寒武统崮山组，缺失上寒武统长山组。 5）ZK501：孔深847.05～882.33米，为构造角砾岩，角砾主要为白云石大理岩，次为鲕状大理岩及石英正长闪长岩。角砾岩以上为上寒武统崮山组、长山组，以下为中寒武统除庄组，缺失中寒武统张夏组。6）ZK205：孔深741.57～749.80米，为构造角砾岩，角砾为石英正长闪长玢岩及大理岩。角砾岩以下为上寒武统长山组与相邻ZK2001地层不连续。F2正断层：见于20线ZK208，孔深619.04～625.08米，为构造角砾岩。角砾主要为蚀变石英正长闪长岩，呈次棱角状，大小不一，大者3～4厘米，小者0.2～0.5厘米。推断为一正断层，断层线方向为北北东，断层面倾向北西，倾角75°左右，斜断距推断约40米。角砾岩以下为上寒武统崮山组和长山组，与ZK206地层不连续。F3逆断层：见于60线ZK6007，100线ZKl007，断层线方向为北北西，断层面倾向北东东，倾角约80°，斜断距20～50米。在60线被稍晚的F4逆断层相切。A：ZK6007：孔深317.24～321.82米为构造角砾岩，角砾为白云石大理岩和石英正长闪长玢岩。构造角砾岩上下，为上寒武统凤山组下段岩石，造成地层重复，厚度加大。B：ZKl007 8孔深391.51～411.90米为构造角砾岩，角砾为蚀变石英正长闪长岩及白云岩、白云质大理岩等。构造角砾岩上下，为上寒武统凤山组上段岩石，造成地层重复，厚度加大。F4逆断层：见于60线的ZK6009及ZK607二孔，分别于孔深289．64～302.56米、304.05～329.71米见
构造角砾岩，角砾为白云石大理岩、鲕状大理岩和石英正长闪长(玢)岩。角砾岩之上为上寒武统崮山组，以下为上寒武统凤山组，地层重复出现，推断为一逆断层，断层线方向为北北东，倾向北西西，倾角了5°～80°，斜断距达450米以上。该断层形成稍晚F3逆断层。
2.3水文地质
矿区位于皇藏峪复式背斜南端，次一级结构十里长山背斜向南延伸的三铺隐伏背斜的东翼，构造线方向为北北西。主要岩性为寒武系中上统的灰岩～大理石组成。之后被燕山期岩浆岩侵蚀穿插，支离破碎。上部有79-118米第四系沉积物覆盖。
地形平坦，高程27～29米，区内无大的地表水体，仅距矿区东北部1.5公里，有一条新汴河，最高洪峰29.8米，洪水量930吨/秒。
矿体主要富存于M7异常，向北延伸至M4、M5、M6异常，与49号主矿体相连。埋深-420～-950米，北高南低，向北东倾斜。
1）含水岩组的特征
根据含水岩组的空间分布、埋藏条件和富水性的不同，划分以下几个含水岩组。
①浅部大岩石组
埋藏于第四系之下，底版埋深-400—700米。中部20线-30线一带，被岩浆岩所侵蚀，将浅部大理岩分成南北两区。
A 矿区北部
A1 上层大理石含水岩组
分布于矿区M4异常北缘，ZK516-ZK916-线以北地区（详勘报告
的浅部大理石岩），厚20-70米，平均厚度44米。产状平缓，埋深-70~-180米，北部厚，向南尖灭。主要岩性为大理石和白云质大理石，岩溶裂隙较发育，溶孔、溶蚀裂隙较为普遍，个别钻孔见有溶洞，高1.50米，裂隙多为张开状，有铁染。钻探过程常发生漏水。水位25.14-25.83米；单位涌水量（q）0.058-0.162升/秒.米；渗透系数（K）0.0912-0.262米/日；水化学类型HCO3-SO4-Mg-Ca水,矿化度0.66-0.72克/升;导水系数(T)7.7米2/日.富水性若,是矿体北部主要充水水源.
A2下层大理石含水岩组
分布于30线以北地区,埋深-200~-480米（详勘报告的浅部大理石岩）,产状平缓,厚度30-200米,平均厚度92米,由南向西北东逐渐变薄.与上层大理石含水岩组相隔15-100米厚的岩浆岩.该组大理石直接覆盖在东矿段矿体的头部.主要岩性为斑纹状、条带状大理岩和白云质大理岩。岩溶不发育，多方见解石充填裂隙。水位27.22米；据ZK03-1抽水，单位涌水量（q）0.0055升/秒.米；渗透系数（K）0.0057米/日；水化学类型SO4-CL-Na水；矿化度1.38克/升；导水系数（T）0.5米2/日。是富水性极弱的含水岩组。
B 矿区南部
分布于20线与纵线相交的南部三角地区。以ZK4003～ZK1005一线为界又分东、西两个岩水岩组。
B1东部大岩石含水岩组
埋深-50～-350米，厚30～120米，平均厚度87米。主要岩性为
奥陶系下统大岩石，呈捕虏体形式存在于岩浆岩之中，西边厚，向东尖灭。
由于上部直接与第四系上更新统砂层接触，使其岩溶发育，多见溶孔、溶蚀裂隙、蜂窝状溶蚀。一般溶洞高0.30～0.80米，最高7.75米，含水丰富。水位25.66米。据ZK402抽水，单位涌水量（q）1.313升/秒.米；渗透系数（K）1.18米/日；水化学类型HCO3-SO4- Na-Mg 水；矿化度0.44克/升；导水系数（T）102.7米2/日，富水性强。
B2西部大理岩含水岩组
埋深-50～-700米，厚110～300米，平均厚度212米。主要岩性为寒武系上统白云质大理岩。产状较陡，向北东倾斜。该组大理岩盖在东矿段矿体的尾部。它与东部大岩石相隔70米岩浆岩。上部与第四系砂层呈“天窗”式接触，加之F3、F4两断层的切割,使其在-550米以上地段，岩溶裂隙发育，裂隙面铁染严重，含水丰富。水位26.62米；据ZK6009抽水，单位涌水量（q）2.03升/秒.米；渗透系数（K）2.033米/日；水化学类型HCO3-SO4- Na水；矿化度0.625克/升；导水系数（T）430.5米2/日，富水性强。-550米以下中段，岩石完整，多见方解石充填裂隙，岩溶不发育，含水微弱。
②深部大理岩含水岩组
全区广泛分布，顶板埋深-420~-950米，西北高，东南低，厚100-450米以上。主要岩性为寒武系中上统状大理岩，斑纹状、条带状白云质大理岩和白云石大理岩。它与浅部大理岩相隔10-50米岩浆岩，是东矿段矿体的直接底版。岩溶不发育，多为闭合裂隙和方解石
充填裂隙。含水微弱，可视为相对隔水层。但是，在岩区南缘ZK207、ZK1007、ZK1401等孔深800米以下，仍有岩溶发育地段，钻探过程中严重漏水，含有一定水量。
③岩浆岩类含水岩组
主要岩性为石英正长闪长玢岩。矿区东部、中部厚700-900米，西部多呈岩床、岩脉产出。平均厚度490米。岩石完整，闭合裂隙较发育。由于受成岩后期构造的影响，尚有破碎地段，在钻进中偶而也严重漏水。据ZK05-1浅部抽水，单位涌水量（q）0.00018升／秒?米；渗透系数(K)0.0069米／日；水化学类型504—Na—Ca—Mg水；矿化度0.77克/升；导水系数(T)0.3米2／日，富水性极弱，视为相对隔水层。
④松散岩类含水岩组
A.下草湾组(Q1-2)砂层孔隙承压水
分布于矿区北部，主要为灰绿色粘土夹薄层细砂。砂层一般厚4～8.5米，呈条带状分布，往往多被钙质半胶结，含水极微。
B．下蜀组(Q3)砂层孔隙承压水
全区广泛分布，顶板孔深27～33米。主要岩性为灰黄色厚层砂、砂砾石层夹薄层粘土。
砂层总厚25～47米，平均厚度35米。一般2～3层。水位25.59米：据井l和ZK92抽水，单位涌水量(q)0.537～0．756升／秒?米：渗透系数(K)2．367～5.094米／日：水化学类型HCO3—Na—Ca水：矿化度0.42～0.53克/升：导水系数(T)122.6米2／日，富水性强。
C．淮北组(Q4)砂层孔隙潜水
全区广泛分布，主要岩性为粘土与粉砂岩互层，砂层总厚4～19米，平均厚度10米。一般2～3层，以粉细砂为主。本组没有抽水：据三铺矿区抽水，单位涌水量(q)l.12升／秒?米；渗透系数(K)2.74米/日：水化学类型HCO3—Mg—Ca水；导水系数(了)27.4米2/日，富水性中等。
③断层破碎带含水岩组
区内构造较简单，主要有四条断层，都是成岩后的断层，
F1正断层最大，沿背斜轴部近南北延伸。破碎带北部宽35～40米，向南逐渐闭合，角砾岩胶结很好，不含水。
F2正断层：位于矿区东部ZK208，断层较小，破碎带宽4米，胶结较好，含水微弱；
F3逆断层：位于矿区南部ZK6007～ZKl007一带。北端被F4逆断层切割。构造破碎带厚1～4米，多被方解石充填和半充填，仍有导水能力，使断层带上下大理岩岩溶发育，多为溶孔、溶蚀裂隙，裂面有铁染，所以F3逆断层直接威胁着东矿段矿体。
F4逆断层：位于矿区南部ZK6009，破碎带宽8米，胶结不好，有导水能力，上部与第四系上更新统砂层接触，沟通强含水岩组，故本断层为导水断层。
2)含水岩组之间的水力联系
①地大水与地下水的关系
区内没有较大地表水体，矿区外围的河流与淮北组砂层孔隙潜水有水
力联系。在全新统，底部与上更新统顶部，往往有一层厚6～15米的粘土，但在ZK99一带该层粘上厚度变薄，只有一米左右，不能起到隔水作用，因而全新绞砂层的水与土更新统砂层的水有微弱的水力联系。
②下蜀组砂层孔隙承压水与浅部大理岩自水岩组之间的关系
在矿区北部，下草湾组粘土，厚25～39米，为一良好隔水层，使下蜀组砂层水与浅部大理岩无直接水力联系，但在矿区西北的三铺矿区，上更新统砂层与该组大理岩呈“天窗”式接触,仍有水力取系。在矿区南部，，下蜀组砂层直接覆盖在浅部大理岩之上，有水力联系。
③浅部大理岩含水组与深部大理岩含水组之间的关系
两组之间相隔10～50米的岩浆岩，二者无水力联系。
④矿区北部上层和下层两大理岩含水组之间的关系
这两个含水组，相隔15～100米厚的岩浆岩，二者无水力联系。从水质分析看，上层大理岩为重碳酸盐水，矿化度0.66～0.72克/升，为淡水；而下层大理岩为硫酸盐、氯化物水，矿化度1.38克/升，为弱半咸水。足以证明二者的关系。
⑤矿区南部大理岩东、西两含水岩组之间的关系
这两个含水岩组虽然相隔70米厚的岩浆岩，但是它们同与上更新统砂层连通，二者有水力联系。
3)地下水补给、迳流、排泄条件
矿区北部、东部被二铺岩体所阻，使北部猪羊山、赵集等强富水区的地下水，不能通过基岩直接迳流补给；西部、南部又被二叠系煤
系地层所包围，四周不通。因而只有上更新统古河道，将本区与北部强富水区连通。所以，矿区地下水主要靠第四纪古河道补给，又经古河道砂层向东南排泄。
4)地下水动态与降雨量的关系
在ZK6009，对矿区南部浅部大理岩地下水进行动态观测。从一个水文年的观测结果分析，6月份最高水位(孔深)2.15米，元月份最低水位(孔深)3.25米，变幅1.10米。一年中尽管变化幅度不大，从关系曲线中，还可明显看出，地下水受大气降水的补给。
在矿区内，大气降水不能直接补给地下，通过北部十里长山一带低山丘陵基岩露头区，渗入地下，再经第四系砂层流入本区。
3、巷道布臵及支护
3.1巷道布臵
根据太平公司中段开拓设计，本工程位于-480水平，该工程平巷为主，同时还有暗斜井、天溜井等工程，巷道断面参数详见开拓设计工程量表。附：-480中段开拓工程平面图
3.2支护设计
（1）施工时围岩为石英闪长玢岩、大理岩。分布与远离矿体、接触带或大的构造带区域。该类岩石支护方式为，可素喷50mm混凝土或不支护。
（2）施工时围岩为风化闪长玢岩，破碎大理岩，该类围岩多分布于接近矿体、接触带的区域，该类岩石不吸水，长期暴露后局部会产生冒落。该类岩石的支护方式为，第一次支护采用锚网喷浆支护，
巷道开挖15天之内进行支护。出现变形后，进行二次维护时，局部进行锚网喷浆支护。
（3）施工时围岩为风化闪长玢岩，岩石结构较多，松散系数小，长期浸泡吸水膨胀，产压力大。该类岩石的支护方式为，第一次支护采用锚网喷浆支护，底板进行混凝土浇灌，巷道开挖7天之内进行支护，并采取临水排水措施。出现变形后，进行二次维护时，进行锚网喷浆支护。
（4）施工时围岩强风化闪长玢岩，矽卡岩、以及遇见破碎带时。暴露后顶板结构体不断冒落，松散系数小，吸水性强且吸水膨胀，产压力大。第一次支护采用先进临时素喷加锚网喷，或可用超前锚杆，底板进行混凝土浇灌，开挖后即开始临时素喷，采取临时排水措施，每1.8m进行一次锚网喷，每10m进行一次浇底出现变形后，进行二次维护时，进行锚网喷浆和钢筋混凝土支护。
3.3支护工艺
（1）素喷浆支护
支护前要将巷道顶板、边帮及底脚浮石清理干净，素喷浆支护厚度5cm，靠近水沟边的底角，清理到200mm以下。
（2）锚喷支护
锚杆长度为1.8米或2.2米，直径18mm的螺纹钢，锚杆网度1.0m*1.0m或0.8m*0.8m砂浆锚杆，编网采用直径6.5mm圆钢，网度200mm*200mm。锚杆弯头要将金属网压紧，使其紧贴在壁上。施工锚杆前先素喷3cm，挂完网后在进行补喷7cm。
①施工锚杆尽可能垂直于岩石解理面，角度不能小于80。；
②锚杆的长度不能小于1.8米或2.2米；
③锚杆孔浆液必须注满。
（3）钢筋砼支护
浇砼支护后巷道净断面要满足设计断面要求，浇砼厚度不小于设计要求，浇砼加钢筋时要求用Ф14mm钢筋编网，网孔一般为0.3m×0.3m，钢筋搭界长度不小于200 mm，巷道毛断面不足时要求刷帮至要求规格，若毛断面过大，浇砼时必须回填废石碴，使内部空隙填满，水沟边底角为300mm，另一边为200mm， -浇灌时必须施工振动棒进行捣实，严格控制混凝土施工质量
（4）超前支护
超前支护采用钢拱架和螺纹钢锚杆联合支护的一种方式，钢拱架采用11#矿用工字钢，制作成拱形。超前支护锚杆长度为3.0m钢管或螺纹钢。超前支护要求每班掘进，进尺不能超过1.5米。
在遇到破碎带时，在破碎带前施工钢拱架，钢拱架上方施工超前锚杆，锚杆间距为20-30cm，并以5°角度朝上施工；锚杆焊接在钢架上，钢拱架的间距为0.5m。每次掘进前，先施工超前支护锚杆，待超前锚杆施工2.5米后,同时钢拱架加固后,在进行掘进。如果岩石破碎,不能放炮掘进，则采用风镐掘进。
（5）水沟制作和顶板浇灌
①水沟的坡度应与巷道的坡度一致，一般不下于3‰，水沟要保证畅通。水沟断面形状一般为矩形，其规格不下于0.3m×0.3m。
②正规水沟两帮和底板的混凝土厚度不小于10cm，正规水沟靠近轨枕的一侧制作时要加模板，严禁轨枕浇入水沟内。
③正规水沟混凝土外沿不高于道碴，临时水沟距离掘进面不少于15m，正式水沟距离掘进不少于40m。
④遇到Ⅳ类围岩和Ⅴ类围岩，巷道施工预留挤压变形空间，巷道宽度两边各增加15cm。巷道底板必须进行浇灌，浇灌前将底板松软体，挖到实体。水沟和顶板同时进行浇灌，浇灌巷道底板时将巷道两帮向上浇灌30cm。
4、施工工艺
4.1施工方法
4.2凿岩方式
凿岩工作是巷道掘进的主要工序，它的好坏直接影响爆破效果，循环进尺以及巷道工程质量。凿岩时根据岩石条件、断面大小、所使用的凿岩设备以及作业方便等具体情况，选择合适的掏槽方式和炮眼排列，同时要掌握好巷道的方向和坡度。
（1）凿岩设备选择
本公司井下现有的凿岩设备为YT—28型气腿式凿岩机，最大钻孔深度5m，在平巷掘进中一般钻孔深度小于2.5m，孔径34-42mm，使用范围较广，设备轻、灵活、移动方便，结合公司井下的实际情况，YT—28型气腿式凿岩机适合公司井下的需求。炮孔直径一般为38mm，钎杆长度为2.2-2.5m，孔深1.9m.
（2）凿岩准备工作
为了安全生产，凿岩时要检查并处理两帮和顶板的浮石，要检查好凿岩机、气腿子，上足润滑油，备齐钎杆和钎头，检查钎杆是否直和钎杆钎头连接是否紧密，中心孔是否通气；检查压风管、供水管有无漏损现象，水压、风压是否满足要求等等。一切正常后，将风水管拉至工作面，接上凿岩机，准备打眼。
（3）凿岩注意事项
凿岩工作应按照爆破图表进行，要掌握好眼位、眼深及其角度。此外还应注意以下事项：
绝对不允许在残眼内打眼；开眼时，给风阀门不要突然开大，待钻进一段后，再全部开足；为避免断钎伤人，推进风钻不要用力过猛，更不要横向加压；缺水或停水时，应立即停止钻眼；打底眼时，应注意消除眼口周围的碎石，钻完后要用大块石头保护好；
工作面炮眼全部钻完后，要把机具清理好并搬至规定的安全地点存放，胶皮风水管也要盘起来，搬离工作面并保护好。
4.3爆破作业
爆破工作在掘进中是达到预期爆破效果的重要一环，也是与人身和设备安全有重大关系的工序。因此，对爆破作业不能有丝毫马虎，必须认真对待。爆破工作应由有实践经验的工人专职或兼职担任。
(1)装药前的准备工作
检查炮眼深度，角度、间距是否合理；将炮眼中的岩粉和水用压风吹净；在规定的安全地点加工起爆药卷，其数量以满足本次爆破需要为限，要防止丢失。
(2)装药工作
巷道掘进中，装有雷管的起爆药卷位臵在眼口和眼底，其中雷管的聚能穴均朝向炸药。为了避免冲击和受潮，起爆药卷一般放在眼口或眼底第二个位臵上（一般为长条状装药）。
装药时，要细心地将药卷装到眼底。对有水的炮眼，特别是底眼，必须用防水药卷或加防水套，以免炸药受潮据爆，影响爆破效果。药卷装完后，要用炮泥将眼口封好。
（3）警戒距离确定
本岩石巷道掘进工作面，警戒距离不小于200m，并设有遮挡物;如有一个直角弯时不得<100m，特殊情况按相应措施执行。
（4）安全注意事项
①放炮员必须持证上岗，认真执行“爆破规程”，按爆破说明书及图表进行装药爆破作业，对不合格的炮眼不得装药，并用炮泥充满填实。放炮员认真监督装炮质量。
②放炮前确保所有人员必须全部撤离至警戒线以外安全地点，爆破前,班组长必须亲自布臵专人在警戒线和可能进入爆破地点的所有通路上担任警戒工作。警戒人员必须在安全地点警戒。警戒线处应设臵警戒牌、栏杆或拉绳。起爆地点到爆破地点的距离必须在作业规程中具体规定。爆破警戒要求:人员全部撤离到警戒线以外,并设专人警戒,班组长负责撤人和警戒;可能通向爆破地点的通路上,一律设警戒,炮工负责一路警戒;
③放炮器的钥匙必须由放炮员随身携带，严禁转交他人，不到爆
