雷电脉冲防护设计 摘要 本文主要主要介绍雷电脉冲灾害产生的原因，分析雷电脉冲的入侵途径，通过电磁兼容理论获得解决雷电脉冲的设计思路。 一、雷电脉冲防护概况 电子器件的集成化和超大规模集成化及新的网络通信技术的发展都为信息时代的主导技术支撑产品――计算机通信技术的发展起到了极大的推动和促进作用，但另一方面，这些微电子仪器设备普遍存在着绝缘强度低，过电压耐受能力差等致命弱点，一旦遭受雷击过压的冲击，轻则造成这些电子系统的运行中断，设备永久性损坏，重的是这些系统所承负的那些须实时运行的后续工作的中断瘫痪所造成的不可估量的直接与间接的巨大经济损失和影响。 二、雷电脉冲入侵途径 雷击引起的上万伏的过电压（过电流）及极强的交变电磁场是损坏楼内弱电设备的主要原因，交变电磁场的瞬即变化是吸引雷电入侵的最佳渠道。其中入侵渠道可以大致分为3种： 1、配电线路引入雷电：配电线路（对 10KV 线路，高压MOV 的残压很高，弱电设备受此高压都会损坏，变压器有一定的隔离和衰减作用，但还有相当大的剩余雷电会传到后续设备。）产生过电压后，该过电压直接传到弱电子设备，并将设备损坏，一般是将设备的电源部分损坏。 2、通信控制线路引入雷电：通信控制线路（通信控制线路一般有
数据专线、网络线、数据控制线和视频线等）感应雷电后，雷电也直接传到设备，并将设备损坏，一般是将设备的通信口损坏，与供电路线上产生雷电流的情况相似，一般来讲，通信线路上的雷电流比供电线路上的雷电流要小。 3、金属管道、电缆引入雷电：架空和直接埋地的金属管道、电缆的进出线等也是雷电引入的又一途径。通常是由于雷击静电感应引起或因暂太高电位 / 过电压通过线路耦合，造成管道和电缆线路毁坏。 三、雷电防护设计 雷电入侵的防范措施：针对上述分析，电子信息系统从电磁兼容角度防止雷击电磁脉冲,从电磁干扰三要素--干扰源、偶和途径、敏感设备入手，采取有效的防护措施，主要有屏蔽、滤波、接地和合理布线等综合防护措施。 1、屏蔽 屏蔽是减少电磁脉冲干扰的基本措施。屏蔽体可做成板式、网状式以及金属编织带式等, 利用低电阻的导体材料对电磁能流具有反射和引导作用,在内部产生与源电磁场相反的电流和磁极化,从而减弱源电磁场的辐射效果。 金属材料的电磁屏蔽效果为对电磁波的反射损耗、吸收损耗和电磁波在屏蔽材料内部多次反射损耗之和。银、铜、铝等相对电导率大, 利用屏蔽体表面所产生涡流的反磁场来达到屏蔽目的, 以反射损耗为主铁和铁镍合金等相对磁导率大, 铁磁材料的高导磁率对干扰磁
科目：电磁干扰与兼容 任课老师：崔志伟 作业：雷电电磁脉冲干扰与防护姓名：朱传帅 学号：1505122194
雷电电磁脉冲干扰与防护 绪论 雷电是由带电的云在空中对地放电导致的一种特殊的自然现象，其具有选择性、随机性、不可预测性以及破坏性。雷电存在的形式除了可以直观感受到的发光、发热、发声的雷电流以外，在雷电流形成的同时由于电磁效应还会产生雷电电磁脉冲。在当今信息化的时代，强大的雷电电磁脉冲是造成电子设备损坏的重要原因，可导致各种微电子设备的运行失效甚至损坏，成为威胁航空航天、国防军事、铁路运输、计算机与通信等领域的一大公害。 电子设备包括信息电子设备和电力电子设备两大类，信息电子设备基本采用微电子控制技术，电力电子设备相对于信息电子设备无信号传输线路外，其控制单元也大多采用微电子控制技术。近20 年来新发现的电子设备雷灾的起因是闪电的电磁脉冲（LEMP）辐射造成的，电子设备越先进、耐压等级越低、能耗越小，灵敏度越高、体积越小，则雷电电磁脉冲的危害范围越大。电子设备抗雷电电磁脉冲的干扰危害已是一个不可回避的问题。 雷电电磁脉冲既是雷电，又是电磁脉冲，但它既有别于直击雷，又有别于普通意义上的电磁脉冲干扰信号。现在对直击雷的防护技术已相当成熟，由于直击雷包含着巨大的能量，通常采用避雷针、避雷网等引雷入地，其实这就是将所接收到的雷电能量直接引向大地而起到分流雷电流的作用，但避雷针引下线由于电感的作用，最多也只能将5 0 % 的雷电流入地，余下的雷电流将通过其他途径或四处扩散后入地。扩散入地的雷电流就以雷电电磁脉冲的形式出现，对雷电电磁脉冲的防护，要从干扰和所具有的巨大能量两个方面来综合考虑。直击雷的强大能量需要入地释放，同理，雷电电磁脉冲的能量也必须旁路泄放入地，在入侵通道上将雷电电磁脉冲引起的过电压、电流加以阻挡，且直接或间接泄放入地，从而达到保护电子。 正文 雷电防护系统( Lightning Protection System（LPS）)是指用以对某一空间进行雷电效应防护的整套装置，它由外部雷电防护系统和内部雷电防护系统两部分组成。 注：在特定的情况下，雷电防护系统可以仅由外部防雷装置或内部防雷装置组成。 目前雷电电磁脉冲防护技术即防雷技术已经发展成熟，国内各大防雷企业都能够实现从设计、产品提供到施工及售后服务的防雷一体化体系解决方案（防雷体系）。在一个完整的防雷体系按照功能的不同分为以下五个部分： 1、直击雷防护(Direct Lightning Protection) 直击雷防护是防止雷闪直接击在建筑物、构筑物、电气网络或电气装置上。直击雷防护技术主要是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地的过程中对建筑物内部空间产生影响的防护技术，是防
电气设备雷击分析 摘要：雷电严重威胁着配电设备的安全,轻则配电设备失灵,重则配电设备烧坏,甚至导致人员伤亡。因此，需要加强重视防雷措施，在工程设计阶段就应该认真考虑配电系统的防雷,按照等电位的原则,根据实际情况,做好符合要求的共用接地网,避免雷击的危害。 关键词：雷击危害等电位接地网 1.概述 对雷电的危害大家众所周知，如森林、油气挥发场所等的火灾大部分为雷击所致。近几年来我厂仪表、计算机等电子设备屡被雷击，造成很大的经济损失。 雷电严重威胁着配电设备的安全,轻则配电设备失灵,重则配电设备烧坏,甚至导致人员伤亡。因此加强对雷电的认识,做好相应的防雷措施不容忽视。目前的防雷措施局限性普遍存在,不能做到完全有效地防止雷电的破坏,人们对复杂的雷电机理将进一步研究,努力将雷击造成的损害降低。 2.雷击的危害 当雷击现象发生时，建筑物的外部防雷装置确实能有效地抵御了雷击对建筑物的破坏，同时均匀的避雷引下线与建筑物接地的均压环也起到法拉第网笼的作用，保证建筑物内的人员不致因跨步电压升高而导致触电事故。但这时当雷电击中建筑物防雷装置或击中附近其他建筑物的避雷针(带)并由引下线导入大地时，瞬间内在引下线自上而下的产生一个很强的变化磁场。处在这个电磁场作用下的导体，便会感应产生电压，其数值也可达数十千伏，处在这个磁场作用范围的电气、信号、电源及它们的传输线路都因相对地切割了这个变化的磁场磁力线而产生出感应高压，从而将用电设备击坏。
3.电气设备的防雷措施 建筑物本身的防雷性能至关重要,按照国家强制性标准GB50054-95,对设备与建筑物的防雷接地应采用等电位连接,建筑物本身和其内外各种导电物用导体焊接起来。现代建筑物防雷主要由顶部接闪器、网状避雷带、建筑物的梁、柱、楼板和四周墙体内的主钢筋作引下线,利用地下钢筋混凝土基础作为接地体。 为了防止直击雷,保护室外所有设备,可根据实际情况,安装不定数量的避雷针。加装避雷器保护室外配电设备,做统一接地网,保证该接地网与所有设备的接地引下线体焊接。室内各种柜外皮、金属屏与底座槽钢连接,槽钢与电缆沟道内的电缆支架用镀锌扁钢焊接,与室外接地网形成一个完整的大接地网,成为一个整体。 从人身和设备安全以及抗干扰的角度来说,保护地的可靠接地非常重要,一般情况下保护地和设备的信号地在其内部连接在一起,设备采用共用接地系统。实行等电位连接可以彻底消除雷电引起的毁坏性的电位差,将金属管道、信号线、电源线通过过压保护器进行连接,内层保护区的界面处依此进行局部等电位连接,最终与等电位连接母排相连。 4.仪表设备的防雷措施 仪表设备防雷接地是很重要的。按照石油化工仪表接地规范SH-T3081-2003,仪表电缆槽、仪表电缆保护管应在进入控制室处、雷电涌保护器均与电气专业的防雷电感应的接地排相连。仪表及控制系统工作接地的各接地干线应分别接到工作接地汇总板，再由工作接地汇总板经两根单独的工作接地干线接到总接地板。接地电阻小于4Ω。 屏蔽是减少雷击电磁波干扰的有效措施。首先可以利用建筑物进行自然屏蔽,在建造建筑物时,将建筑物结构中的自然金属构件连接在一起,初级屏蔽侵入的雷击电磁脉冲,降低内部配电设备的屏蔽要求。而精密的配电设备,则应采用连续金属层封
防雷电安全知识 雷电应属于一种自然现象，但是不加以控制和预防，它同样算是一种自然灾害，可以造成人员伤亡和财产损失的事故。虽然它属无法抗拒的自然因素，所造成的危害和后果也是非常严重的，但是加强预防和控制也是可以避免的。因此在夏季雷雨季节前加强学习雷电相关安全知识，以便做出相应的安全防范措施是非常重要和必要的工作。 一、雷电的产生 空中的尘埃、冰晶等物质在云层中翻滚运动的时候，经过一些复杂过程，使这些物质分别带上了正电荷与负电荷。地面的凸出物、金属等会被感应出正电荷，随着电场的逐步增强，雷云向下形成下行先导，地面的物体形成向上回流，二者相遇即形成对地放电。这就容易造成雷电灾害。 二、雷电的主要特点 冲击电流大、时间短、雷电流变化梯度大、冲击电压高：强大的电流产生的交变磁场，其感应电压可高达上亿伏。 三、雷电造成的破坏 当雷电直接击在建筑物上，强大的雷电流使建（构）筑物水份受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或爆炸。另外，当雷电击中接闪器，电流沿引下线向大地泻放时，这时对地电位升高，有可能向临近的物体跳击，称为雷电“反击”，从而造成火灾或人身伤亡。而感应到正在联机的导线上就会对设备产生强烈的破坏性。当雷电接近架空管线时，高压冲击波会沿架空管线侵入室内，造成高电流引入，这样可能引起设备损坏或人身伤亡事故。如果附近有可燃物，容易酿成火灾。 四、雷电发生时如何注意人身安全 1.相关防范措施 当雷电发生时，应尽量避免使用电器设备，如电视机、计算机、电话机、传真机等，室外天线和电源线要接地良好，空调器、饮水机也要停止使用，以防感应雷和雷电波的侵害。房屋门窗要关闭好，有条件的办公室门窗可安装金属网罩并接地良好，以防球形闪电入室。如果人在户外，雷雨时应及时进入有避雷设施的场所，不要在孤立的电杆、房檐、大树、烟囱下躲避。当雷电距离很近时，不要撑开带铁杆的雨伞，头顶上方要避开金属物，不要使用手机，避免直击雷的袭击。在雷雨中，若感到头、颈、身体有麻木的感觉，这是即将遭受雷击的先兆，应立即躺下。雷暴天气出门，最好穿胶鞋，这样可以起到绝缘的作用。如果遭遇雷击，我们如何进行现场急救呢？“如果遭雷击这衣服着火，可往伤者身上泼水，或者用厚衣服、毯子把伤者裹住以不灭火焰，也可以用冷水冷却伤处，若伤者失去意识，有呼吸和心跳，应立即用人工呼吸和外部心脏挤压法实施急救，并及时送往医院抢救，在送往医院途中不要终止对其进行的心肺复苏的急救。 2.个人防雷电十大秘诀 （1）应该留在室内，并关好门窗；在室外工作的人应躲入建筑物内。 （2）不宜使用无防雷措施或防雷措施不足的电视、电脑等电器，不宜使用水龙头。 （3）切勿接触天线、水管、铁丝网、金属门窗、建筑物外墙，远离电线等带电设备或其它类似金属装置。 （4）减少使用固定电话避免使用手提电话。 （5）切勿从事其它水上活动，不宜进行室外作业，离开水面以及其它空旷场地，寻找地方躲避。 （6）切勿站立于高大塔器上、楼顶上或其它接近导电性高的物体。 （7）切勿处理开口容器盛载的易燃物品。
防雷击预防措施 雷电是自然界中的一种大规模静电放电现象，具有极大的破坏力，其破坏作用是综合的，包括电性质、热性质和机械性质的破坏。可以在瞬间击伤击毙人畜；毁坏发电机、电力变压器等电气设备绝缘，引起短路导致火灾或爆炸事故。可以在极短的时间内转换成大量的热能，造成易燃物品的燃烧或造成金属熔化飞溅而引起火灾。地球上任何时候都有雷电在活动。 一、雷电基本知识 1、雷电的形成和种类 雷电是大气中的放电现象，多形成在积雨云中，积雨云随着温度和气流的变化会不停地运动，运动中摩擦生电，就形成了带电荷的云层。某些云层带有正电荷，另一些云层带有负电荷。另外，由于静电感应常使云层下面的建筑物、树木等有异性电荷。随着电荷的积累，雷云的电压逐渐升高，当带有不同电荷的雷云与大地凸出物相互接近到一定温度时，其间的电场超过25~30KV/cm，将发生激烈的放电，同时出现强烈的闪光。由于放电时温度高达2000℃，空气受热急剧膨胀，随之发生爆炸的轰鸣声，这就是闪电与雷鸣。 雷电的大小和多少以及活动情况，与各个地区的地形、气象条件及所处的纬度有关。一般山地雷电比平原多，沿海地区比大陆腹地要多，建筑物越高，遭雷击的机会越多。 雷电可分四种： （1）直击雷 直击雷是云层与地面凸出物之间的放电形成的。 （2）球形雷 球形雷是一种球形、发红光或极亮白光的火球，运动速度大约为2m/s。球雷能从门、窗、烟囱等通道侵入室内，极其危险。 （3）雷电感应，也称感应雷 雷电感应分为静电感应和电磁感应两种。静电感应是由于雷云接近地面，在地面凸出物顶部感应出大量异性电荷所致。电磁感应是由于雷击后，巨大雷电流在周围空间产生迅速变化的强大磁场所致。
第四章雷电电磁脉冲场 人类研究雷电已有200多年的历史，到目前为止，对直击雷和传导浪涌的防护技术已经发展得较为成熟，相对而言，对雷电电磁脉冲的研究还有待深入。雷电电磁脉冲（LEMP）是伴随雷电放电产生的电流瞬变和强电磁辐射，属于雷电二次效应之一，它是最常见的一种天然强电磁脉冲干扰源。直到20世纪70年代以后，雷电的电磁辐射效应才逐渐引起重视。LEMP的发生频率远大于核电磁脉冲和高功率微波、超宽带等非核电磁脉冲，其峰值场强大，波形上升沿陡，对周围空间的各类敏感电子设备构成严重威胁，国内外相关事故报道不胜枚举。LEMP的危害区域远大于直击雷，它既可以由云地闪电产生，也可以由云内闪电和云间闪电产生，影响区域遍布对流层以下至大地表层，对空中飞行的火箭、飞机、导弹、地面架空运输电线、各种电子设备都有不同程度的危害，因雷电电磁脉冲造成室内电磁设备损坏、失效、误动作等造成的间接损失更是难以估计。随着电子设备的高集成化、智能化、低功耗化、LEMP的危害日益突出。 因此，LEC研究报告指出：“雷电电磁脉冲是信息化时代的公害。”对LEMP的防护是目前雷电防护研究领域的热点和难点，对LEMP进行详细研究，有利于有针对性地做好设备防护工作。 4.1 雷电电磁脉冲分类 根据IEC61312-1标准的定义，LEMP包括非直击雷产生的电磁场和电流瞬变。以此为依据，LEMP可以划分为3种形式：静电脉冲、地电流浪涌和电磁脉冲辐射场。以往防雷工程中强调的LEMP通常是指地电流瞬变和架空输电线的传导浪涌，而现在对电磁脉冲辐射场的危害越来越严重了。 4.1.1 静电脉冲 大气电离层带正电荷，与大地之间形成了大气静电场，通常情况下，平原地区地面附近电场强度约150V/m。雷雨云的下部静电荷较为集中，其电位较高，因此其下方地面局部静电场强远高于平时的大气静电场强，雷雨降临之前，该区域地面场强可达10000V/m~30000V/m。 雷雨云形成的电场，在地面物体表面磁感应出异号电荷，其电荷密度和电位随附近近大气场强而变化。例如地面上10m处的架空线，可感应出100kV~300kV的对地电压。落雷的瞬间，雷雨云电荷被释放，大气静电场急剧减小，地面物体的感应电荷失去束缚，会沿接地通路流向大地，由于电流流经的通道存在电阻，因而出现电压，这种瞬时高电压称为静电脉冲（Electrostatic Pulse），也称天电瞬变（Atmospheric Transients），如图4—1所示。对于接地良好的导体而言，静电脉冲极小，可以忽略。但静电接电阻较大的孤立导体，其放电时间常数大于雷电持续时间，静电脉冲的危害尤为明显。 静电放电脉冲的危害形式，只要表现为以下两种： （1）电压（流）浪涌。输电线路上的静电高压脉冲会沿导线向两边传播，形成高压浪涌，对相连的电气设备造成危害。 （2）高压电击。垂直安放的导体，如果接地电阻较大，会在尖端出现火花放电，能点燃易燃易爆物品；如果人，畜在闪电过后的短暂时间内触摸或接近这类物体（如 木门框上的铁门），可能遭电击身亡。 图4-1 静电脉冲的形成原理 4.1.2 地电流瞬变 地电流瞬变是由落雷点附近区域的地面电荷中和过程形成的。以常见的负地闪为例，如图4-2所示，主要电通道建立后，产生回击电流，即雷雨云中的负电荷会流向大地，
13. 防雷及过电压保护 一、单选题 1．下面给出了几组四种雷区平均年雷暴日数，按照标准对雷电活动强弱的分类，其中标准的规定值是( )。 A．少雷区≤10，中雷区10~20，多雷区20~40，特强区≥40： B．少雷区≤12，中雷区12~30，多雷区30~60，特强区≥60； C．少雷区≤15，中雷区15~40，多雷区40～90，特强区≥90； D．少雷区≤20，中雷区20~60，多雷区60~120，特强区~>120。2．在绝缘配合标准中，送电线路，变电所绝缘子串及空气间隙的绝缘配合公式均按标准气象条件给出。在下列各组气象条件数据中，标准气象条件(气压P、温度T、绝对湿度H)的一组数据是( )。 A．P=8.933kPa，T=10℃，H=8.5g／m3； B．P=8.933kPa，T=15℃，H=10g ／m3； C．P=101.325kPa，T=20℃，H=llg／m3； D．P=101.325Da，T=25℃，H=12 g／m3。 注ImmHg=133.322Pa。 DL/T620—1997交流电气装置的过电压保护和绝缘配合 10 绝缘配合 10.1 绝缘配合原则 10.1.1 按系统中出现的各种电压和保护装置的特性来确定设备绝缘水平，即进行绝缘配合时，应全面考虑设备造价、维修费用以及故障损失三个方面，力求取得较高的经济效益。
不同系统，因结构不同以及在不同的发展阶段，可以有不同的绝缘水平。 10.1.2 工频运行电压和暂时过电压下的绝缘配合： a)工频运行电压下电气装置电瓷外绝缘的爬电距离应符合相应环境污秽分级条件下的爬电比距要求。 b)变电所电气设备应能承受一定幅值和时间的工频过电压和谐振过电压。 10.1.3 操作过电压下的绝缘配合： a)范围Ⅱ的架空线路确定其操作过电压要求的绝缘水平时，可用将过电压幅值和绝缘强度作为随机变量的统计法，并且仅考虑空载线路合闸、单相重合闸和成功的三相重合闸(如运行中使用时)过电压。 b)范围Ⅱ的变电所电气设备操作冲击绝缘水平以及变电所绝缘子串、空气间隙的操作冲击绝缘强度，以避雷器相应保护水平为基础，进行绝缘配合。配合时，对非自恢复绝缘采用惯用法；对自恢复绝缘则仅将绝缘强度作为随机变量。 c)范围Ⅰ的架空线路和变电所绝缘子串、空气间隙的操作过电压要求的绝缘水平，以计算用最大操作过电压为基础进行绝缘配合。将绝缘强度作为随机变量处理。 10.1.4 雷电过电压下的绝缘配合。 变电所中电气设备、绝缘子串和空气间隙的雷电冲击强度，以避雷器雷电保护水平为基础进行配合。配合时，对非自恢复绝缘采用惯用法，对自恢复绝缘仅将绝缘强度作为随机变量。
编订：__________________ 单位：__________________ 时间：__________________ 防止接地网事故的预防措 施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2682-33 防止接地网事故的预防措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 为防止发电厂接地网事故的发生，总结吸取以往的事故教训，结合实际情况，制定本措施。 1 适用范围 本措施适用于发电厂接地网。 2 主要依据 防止电力生产重大事故的二十五项重点要求国电发(2000)589号 DL/T 621—1997 交流电气装置的接地 DL/T 5091—1999 发电厂接地设计导则 GB 50169—92 电气装置安装工程接地装置施工及验收规范 DL 475—92 接地装置工频特性参数的测量导则 3 术语和定义 接地网——是指由垂直接地极和水平接地均压带
组成的，供发电厂、变电所、计算机网络或综合自动化装置使用的并兼有泄流和均压作用的较大型的水平网状接地装置。 工作接地——是指在电力系统中，为运行的需要所设的接地。 保护接地，指为防止电气装置的金属外壳、配电装置的构架及杆塔因绝缘损坏而带电，危及人身及设备安全所设的接地。 接地极——指埋入地下一定深度并直接与大地接触的金属导体。兼做接地极用的直接与大地接触并具备一定的深度的各种金属构件、金属井管、钢筋基础、金属管道统称自然接地极。 接地电阻——是指接地体或自然接地体的对地电阻和接地线电阻的总和。 冲击接地电阻——是按通过接地体流入地中冲击电流求得的接地电阻。 工频接地电阻——是按通过接地流入地中工频电流求得的电阻。
计算机信息系统实体安全技术要求 第一部分：局域计算环境GA 371-2001 2001-12-24发布2002-05-01实施 5．环境安全 5．3 电磁屏蔽与静电防护 5.3.1 机房的静电防护措施应符合GB 50174-1993中的 6.3规定。 5.3.2 计算机信息系统的信号及电源线路，若非铠装电缆或屏蔽电缆都必须穿金属管或槽布设，金属管或金属槽都应妥善接地。 5.3.3 计算机信息系统的设备应有良好的屏蔽与接地。 5．4 雷电防护 5.4.1 建筑物的雷电防护应符合GB 50057 的规定。 5.4.2 计算机信息系统电源线路、信号线路必须穿金属管槽屏蔽并且两端良好接地，所有其他金属管道及金属构架必须等电位连接。 5.4.3 电源进线、信号传输线在进入计算机信息系统设备时，必须安装电涌保护器。 5.4.4 电源系统电涌保护器可以进行多级配置，在进行多级配置时应考虑电涌保护器参数之间的配合。同时还需考虑安装电涌保护器损坏时的过流保护装置，如熔断器、断路器等，电涌保护器应有劣化显示功能。 5.4.5 计算机信息系统供电电源装设电涌保护器的模块数和接线方式，应符合GB 50057-1994的第6章的规定。 5.4.6 计算机信息系统传输的信号频率及电平各异，因此通信接口电路宜采用逐级泄流、滤波、低压箝位等多级防护措施。 5.4.7 在信号线上安装的电涌保护器，其通流容量、插入损耗、驻波、频率、带宽等参数应符合计算机信息系统的匹配要求。 5.4.8 在格栅形大空间机房内的计算机信息系统设备应安装在远离格栅的位置，具体的安全距离按GB 50057-1994 的附录计算。 5．5 接地与等电位连接系统 5.5.1 计算机信息系统各类接地的接地电阻值要求为： a）交流工作接地电阻不大于4Ω。 B）直流接地电阻应按计算机信息系统具体要求确定。 C）安全保护接地电阻不大于4Ω。 D）防雷接地电阻应符合GB 50057规定。 5.5.2 交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地应共用接地系统，其接地电阻按其中最小值确定。 5.5.3 机房应设等电位网，机房内所有设备的交流工作接地、安全保护接地、直流接地等均就近与等电位网连接，并按需要采用星型（S型）或网型（M型）连接方式。 5.5.4 对于计算机信息系统所在的建筑物应采用共用接地系统。
防雷击电磁脉冲 6.1 基本规定 6.1.1 在工程的设计阶段不知道电子系统的规模和具体位置的情况下，若预计将来会有需要防雷击电磁脉冲的电气和电子系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个接地系统，并应在需要之处预埋等电位连接板。 6.1.2 当电源采用TN 系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN -S 系统。 6.2 防雷区和防雷击电磁脉冲 6.2.1 防雷区的划分应符合下列规定： 1 本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为LPZ0A 区。 2 本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，以及本区内的雷击电磁场强度仍没有衰减时，应划分为LPZ0B 区。 3本区内的各物体不可能遭到直接雷击，且由于在界面处的分流，流经各导体的电涌电流比LPZ0B 区内的更小，以及本区内的雷击电磁场强度可能衰减，衰减程度取决于屏蔽措施时，应划分为LPZ1 区。 4 需要进一步减小流入的电涌电流和雷击电磁场强度时，增设的后续防雷区应划分为LPZ2…n后续防雷区。 6.2.2 安装磁场屏蔽后续防雷区、安装协调配合好的多组电涌保护器，宜按照需要保护的设备的数量、类型和耐压水平及其所要求的磁场环境选择（图 6.2.2）。
（（釆用大空何翼蔽和协週配合好的电涌保护器保护 注：设备却到总好的防导入电涌的保护，山允大小于山和L大大水于【■?以及 H "大大亦于乩肪撬射磁场的保护. （b）采用LPZ1的大空何屏蔽柯进户处安慕电涌保护畚的保护 it:设备得到防早入电滴的保护.U"卜于U■和n小于【?，以及H小于H?訪 辐射进场的保护. （C）采用内和在进入LPZI处安装电酒保护多的侏护 it：设导入电涌的保护，U川、于U。和【「小于1?,以及H：小于H. 的保护.
雷电的预防措施 电闪雷鸣是一种自然现象。我国雷电的分布特点是：夏季多于春秋季，陆地多于海洋，山区多于平原，南方多于北方。雷电的电压很高，瞬时电流强度很大，因此，一次雷电的放电时间虽然只有0．01S 左右，但其释放出的能量却大得惊人。雷电放电时，可使电气设备绝缘击穿，建筑物造成破坏，家用电器击毁，人体及牲畜死亡或受伤等。雷击分为直接雷击和感应雷击两种。雷云对地面物体或人畜直接放电的现象叫直接雷击；架空电缆或室外天线被空中带电云放电形成的强电场的感生电动势冲击家用电器或电子设备的现象叫感应雷击。避雷的方法视具体情况而定。1建筑物防雷措施一般民宅和小型建筑物可安装避雷针。一方面将地面感生电荷通过尖端放人空中，另一方面将接收的电流迅速流散人地，可避免雷击。超高建筑和山区建筑物，采用避雷带和避雷网较好；现代化的高层建筑物，可以直接利用钢筋混凝土预制件中的钢筋作为接地装置来防雷。工业建筑物人户处与防雷电感应接地装置相连邻近100m内，每25m左右接地一次，各冲击接地电阻均不大于20Ω；民用建筑物入户处绝缘子铁脚接地，冲击接地电阻不应大于30Ω；除年平均雷暴日不超过30日，或低压线不高于周围的建筑物，或线路接地点距入户处不超过50m，或土壤电阻低于200Ω，且采用钢筋混凝土杆及铁杆几种情况外，低于架空线路接户线绝缘子铁脚均宜接地，冲击接地电阻不宜超过30Ω。2家用电器防雷措施从供电系统看，民用建筑的用电电压为：380／220V低压系统，所采用的
输电线路为10kV架空线路引入配电变压器，再从变压器低压侧，经低压线路进入各民用建筑内。当变压器高压侧的架空线遭受直击雷或感应雷时，雷电波通过变压器高压侧侵入到低压侧以至到用户、家用电器因此遭受雷击而损坏。为预防家用电器遭雷击，可采取如下措施：(1)在低压相线与零线之间装一只FYS—0．22kV金属氧化物无间隙避雷器，这不仅可以有效防雷，还可防止由于三相四线进户零线断线引起中性点位移而产生的过电压危及人身和家用电器安全。目前，市场上还有加装避雷器的家用电器，如电话机、电器插头等，就是说将体积甚小的金属氧化物避雷器，埋在家用电器的插头里，使每一件家用电器都通过低压避雷器有可靠接地。(2)在低压线路进入室内前安装一组无间隙避雷器，室内再装防雷插座，构成三道保护。(3)在低压线进入室内前的第一个电杆上将支持绝缘子铁脚可靠接地，起放电间隙作用，降低侵入室内雷电过电压幅值。(4)室外天线的馈线临近避雷针或避雷针引下线时，馈线应穿金属管线或采用屏蔽线，并将金属管或屏蔽接地。如馈线未穿金属管，又不是屏蔽线，则应在馈线上装避雷器或放电间隙。另外，雷雨前，尽可能将家用电器的插头拨下，不看电视，不听收音机，不打电话，有室外天线的，在雷前就拨下天线插头。3人体防雷措施雷雨时，非工作必须尽量减少在户外或野外逗留，在户外或野外最好穿塑料等不浸水的雨衣；如有条件，可进入有宽大金属架构架或防雷设施的建筑物；如依靠建筑物屏蔽的街道或高大树木屏蔽的街道躲避，要注意离开墙壁和树干8m以上。在野外突然遇到雷雨，
夏季防雷电安全教育知识防雷电安全教育教案 在暴雨频繁的夏季，我们更需要预防雷电，夏季应该怎样做好防雷电的安全措施呢？以下是收集的夏季防雷电安全教育知识，希望对你有帮助。 1、不要停留在山顶、山脊或建(构)筑物顶部。 2、不要停留在铁门、铁栅栏、金属晒衣绳、架空金属体以及铁路轨道附近。 3、应迅速躲入有防雷保护的建(构)筑物内，或有金属壳体的各种车辆及船舶内。不具备上述条件时，应立即双脚并拢下蹲，头部向前弯曲，降低自己的高度，以减少跨步电压带来的危害。因为雷电流经落雷点会沿着地面逐渐向四周释放能量。此时，行走之中人的前脚和后脚之间就可能因电位差不同，而在两步间产生一定的电压。 4、不要在大树、电线杆、广告牌、各类铁塔底下避雨。因为此时，大树潮湿的枝干相当于一个引雷装置，如果用手接触大树、电线杆、广告牌、各类铁塔就仿佛手握防雷装置引下线一样，就很可能会被雷击。
5、不要在水边(江、河、湖、海、塘、渠等)、游泳池、洼地停留，要迅速到附近干燥的住房中去避雷雨。 6、不要拿着金属物品在雷雨中停留，因为金属物品属于导电物质，在雷雨天气中有时能够起到引雷的作用。随身所带的金属物品，应该暂时放在5米以外的地方，等雷电活动停止后再拾回。 7、不要触摸或者靠近防雷引下线、自来水管、家用电器的接地线、大树树干等可能因雷击而带电的物体，以防接触电压或者接触雷击和旁侧闪击。 8、不要在户外接听和拨打手机，因为手机的电滋波也会引雷。 9、雷暴天气出门，最好穿胶鞋，这样可以起到绝缘的作用。 10、打雷时，首先要做的就是关好门窗，防止雷电直击室内和球形雷飘进室内。 11、在室内也要离开进户的金属水管和与屋顶相连的下水管等。

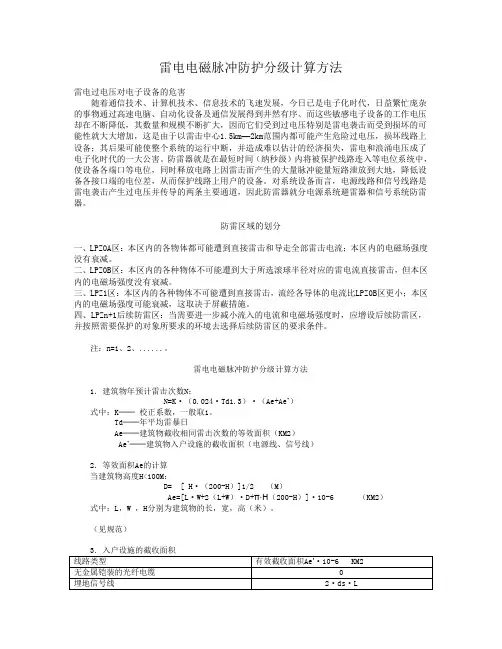

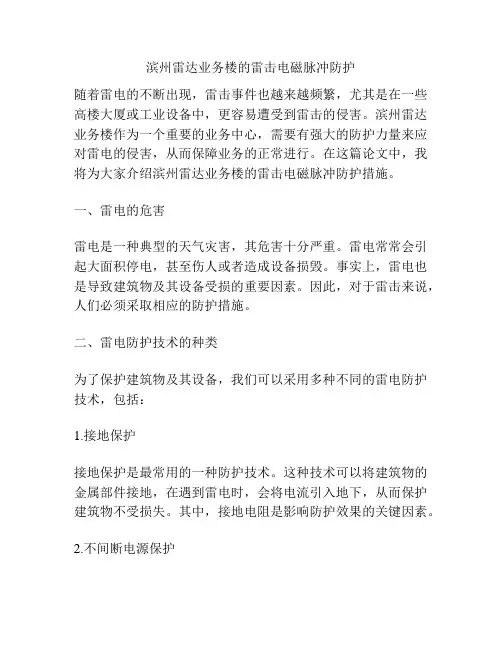

雷电电磁脉冲防护分级计算方法 雷电过电压对电子设备的危害 随着通信技术、计算机技术、信息技术的飞速发展，今日已是电子化时代，日益繁忙庞杂的事物通过高速电脑、自动化设备及通信发展得到井然有序、而这些敏感电子设备的工作电压却在不断降低，其数量和规模不断扩大，因而它们受到过电压特别是雷电袭击而受到损坏的可能性就大大增加，这是由于以雷击中心1.5km—2km范围内都可能产生危险过电压，损坏线路上设备；其后果可能使整个系统的运行中断，并造成难以估计的经济损失，雷电和浪涌电压成了电子化时代的一大公害。防雷器就是在最短时间（纳秒级）内将被保护线路连入等电位系统中，使设备各端口等电位，同时释放电路上因雷击而产生的大量脉冲能量短路泄放到大地，降低设备各接口端的电位差，从而保护线路上用户的设备。对系统设备而言，电源线路和信号线路是雷电袭击产生过电压并传导的两条主要通道，因此防雷器就分电源系统避雷器和信号系统防雷器。 防雷区域的划分 一、LPZ0A区：本区内的各物体都可能遭到直接雷击和导走全部雷击电流；本区内的电磁场强度没有衰减。 二、LPZ0B区：本区内的各种物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁场强度没有衰减。 三、LPZ1区：本区内的各种物体不可能遭到直接雷击，流经各导体的电流比LPZ0B区更小；本区内的电磁场强度可能衰减，这取决于屏蔽措施。 四、LPZn+1后续防雷区：当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的环境去选择后续防雷区的要求条件。 注：n=1、2、......。 雷电电磁脉冲防护分级计算方法 1．建筑物年预计雷击次数N： N=K·（0.024·Td1.3）·（Ae+Ae’） 式中：K──校正系数，一般取1。 Td──年平均雷暴日 Ae──建筑物截收相同雷击次数的等效面积（KM2） Ae’──建筑物入户设施的截收面积（电源线、信号线） 2．等效面积Ae的计算 当建筑物高度H<100M： D= [ H·（200-H）]1/2 （M） Ae=[L·W+2（L+W）·D+π·H（200-H）]·10-6 （KM2）式中：L，W ，H分别为建筑物的长，宽，高（米）。 （见规范）
防雷电应急预案 一、编制目的 为切实加强项目防雷电自然灾害工作的组织领导，建立高效有序的救灾运行机制，最大限度地避免和减轻雷电灾害造成的危害，特制定防雷电自然灾害应急预案。 二、编制依据 《中华人民共和国突发事件应对法》 《中华人民共和国气象法》 《生产安全事故报告和调查处理条例》 《企业职工伤亡事故报告和处理规定》 《生产安全事故应急预案管理办法》 《广西壮族自治区安全生产条例》 《广西壮族自治区人民政府突发公共事件总体应急预案》 《生产经营单位安全生产事故应急预案编制导则》 《国家突发公共事件总体应急预案》 《南宁市安全生产事故灾难应急预案》 《广西省突发气象灾害预警信号发布规定》 三、适用范围 本预案适用xxxx雷电灾害的预防和应急处置。 四、应急处置基本原则 1、以人为本，预防为主。防雷电工作坚持以人为本，安全第一，把员工的生命安全放在首位；做到居安思危，常备不懈，以防为主，防抗结合。 2、统一领导，分级负责。防雷电工作在公司的统一领导下，实行项目经理负责制，统一指挥，分级分部门配合协调。
3、依法应对，科学调度。按照《中华人民共和国气象法》等法律法规，规范防雷电行为，实行全员参与、专群结合、突出重点，兼顾一般，优化配置，局部利益服从全局利益。 4、快速反应，部门联动。发生雷电伤害及次生灾害时，各部门应急抢险小分队联合行动、快速响应，及时、高效地开展预防和应急处置。各部门都要服从项目防雷电领导小组的统一指挥和调度。 五、内容程序 1、组织机构与职责 本项目经理部一分部成立了以项目经理、书记为组长，项目总工、安全总监兼副经理、财务总监、生产副经理为副组长，各部室负责人及各施工队负责人为组员的防雷电应急救援领导小组。 组长：xxxx 副组长：xxxxx 组员：xxxxxx及各作业队负责人。 按照“统一指挥，分工负责，专业处置”的原则，负责本项目区域内防御雷电灾害的领导工作，监督检查防雷工作的情况，负责突发雷电灾害的救援、伤亡救护、因雷电诱发火灾和雷电灾害事故的应急处置工作。 应急领导小组通讯录(见综合应急预案附表)。 应急救援专职部门及职责： 项目经理部下设应急领导小组，安质环保部为应急救援领导小组的日常工作部门，负责事故预防控制措施的落实和应急响应预案实施效果的日常检查工作，并负责与各队及当地的安全监督管理机构保持经常性的联系，项目综合办公室配合与当地医疗卫生机构取得联系，确保事故发生的救治工作。 应急救援领导小组职责 （1）负责研究和制定本区防御雷电灾害工作安排和雷电灾害应急处置的具体措施和意见；

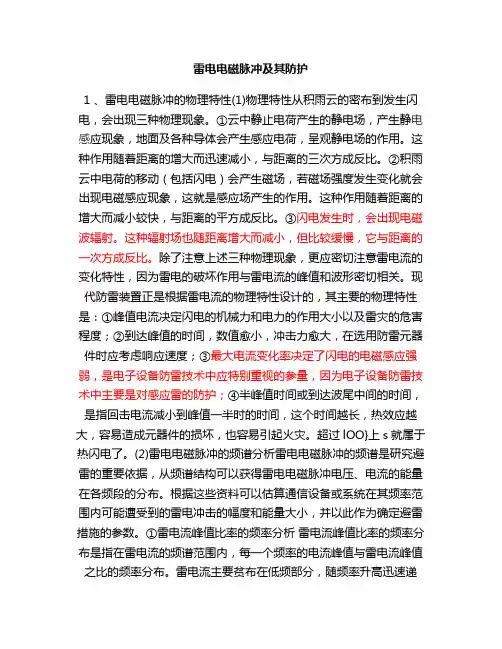

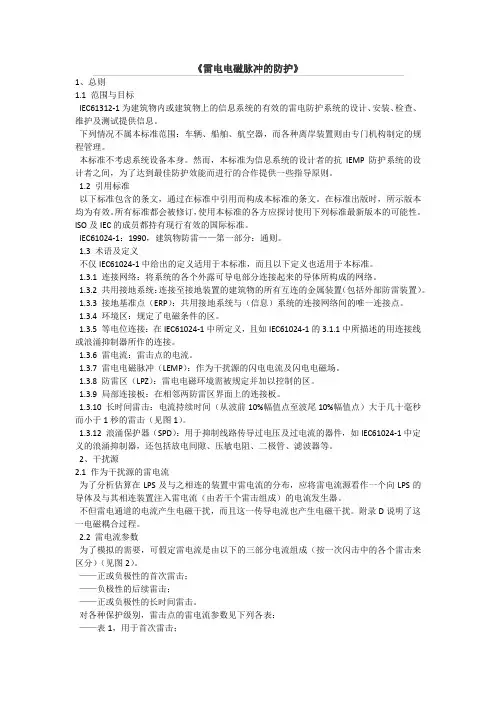

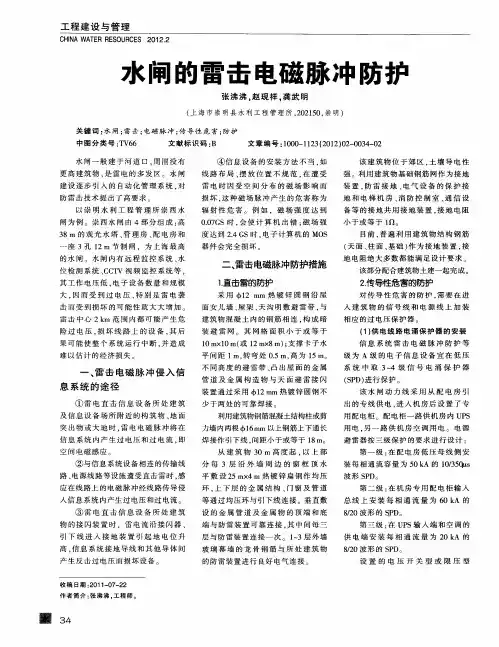

雷电电磁脉冲及其防护 1 、雷电电磁脉冲的物理特性(1)物理特性从积雨云的密布到发生闪电，会出现三种物理现象。①云中静止电荷产生的静电场，产生静电感应现象，地面及各种导体会产生感应电荷，呈观静电场的作用。这种作用随着距离的增大而迅速减小，与距离的三次方成反比。②积雨云中电荷的移动（包括闪电）会产生磁场，若磁场强度发生变化就会出现电磁感应现象，这就是感应场产生的作用。这种作用随着距离的增大而减小较快，与距离的平方成反比。③闪电发生时，会出现电磁波辐射。这种辐射场也随距离增大而减小，但比较缓慢，它与距离的一次方成反比。除了注意上述三种物理现象，更应密切注意雷电流的变化特性，因为雷电的破坏作用与雷电流的峰值和波形密切相关。现代防雷装臵正是根据雷电流的物理特性设计的，其主要的物理特性是：①峰值电流决定闪电的机械力和电力的作用大小以及雷灾的危害程度；②到达峰值的时间，数值愈小，冲击力愈大，在选用防雷元器件时应考虑响应速度；③最大电流变化率决定了闪电的电磁感应强弱，是电子设备防雷技术中应特别重视的参量，因为电子设备防雷技术中主要是对感应雷的防护；④半峰值时间或到达波尾中间的时间，是指回击电流减小到峰值一半时的时间，这个时间越长，热效应越大，容易造成元器件的损坏，也容易引起火灾。超过lOO}上s就属于热闪电了。(2)雷电电磁脉冲的频谱分析雷电电磁脉冲的频谱是研究避雷的重要依据，从频谱结构可以获得雷电电磁脉冲电压、电流的能量在各频段的分布。根据这些资料可以估算通信设备或系统在其频率范围内可能遭受到的雷电冲击的幅度和能量大小，并以此作为确定避雷措施的参数。①雷电流峰值比率的频率分析雷电流峰值比率的频率分布是指在雷电流的频谱范围内，每一个频率的电流峰值与雷电流峰值之比的频率分布。雷电流主要贫布在低频部分，随频率升高迅速递减。电波的波头越陡，高次谐波越丰富，波尾越长，低频部分越丰富。②电流峰值比率积累的频率分布雷电流的破坏作用主要表现在对设备的过电压击穿和冲击能量过大的热击穿。研究雷电过电压比率集中的频段，一旦设备对大地的阻抗测知后，便可转变为通过研究雷电流峰值比率集中的频段来获得。通过研究可见，波头越陡，受雷电影响的频率范围越宽。(3)雷电电磁脉冲能量比率积累的频率分布若负载为纯电阻，那么在同一负载上，功率只与通过它的电流平方成正比。雷电电磁脉冲能量比率积累的频率分布表明，低频部分增值快，频率
