雷击电磁脉冲的防护措施及方法
摘要：雷电危害可以分为直击雷和雷击电磁脉冲两种。避雷针、避雷带、避雷线等只能有效防护直击雷，而对雷击电磁脉冲的防护，避雷针和避雷带却无能为力。本文在阐明雷击电磁脉冲入侵通道和雷电防护基本原理的基础上，针对雷击电磁脉冲的防护措施及方法进行了一些探讨。
关键词：感应雷；屏蔽；重复接地；等电位；共用接地。
1引言
雷电是一种气象灾害,雷电是云与云、云与地之间的一种大气放电现象。雷害大体可分为直击雷害和雷击电磁脉冲两大类。直击雷的危害主要是造成建筑物的损坏和人员伤亡。而云地放电和云间放电所产生的雷击电磁脉冲使周围的一些导体、半导体产生高达数千伏感应电压，通过金属导线和金属管网进入建筑物内部造成事故。有人认为建筑物安装了避雷针后，建筑物内的计算机、家电、通信线路和电力等电子设备便不会遭受雷击，这种认识是错误的。避雷针是金属体，安装避雷针的目的主要是防直击雷的，可以通过避雷针把雷电引入大地。但是，它对于直击雷对地放电时所产生的感应雷是无能为力的。据不完全统计，全世界每年在装有避雷针的情况下，遭雷击的经济损失可达数10亿美元，而其中遭雷击电磁脉冲损坏的竟占85%，可见，雷击电磁脉冲是主要“杀手”。
随着科学技术的发展，大量的微电子设备和通讯网络得到广泛应用。由于电子设备的高度集成，加之工作电流小和工作电压低的
防雷知识竞赛题库一、填空题 （一）雷电原理 1、通常雷暴云内上部携带正电荷，下部携带负电荷，云底携带少量正电荷。 2、一般轻离子的迁移率比重离子大二个数量级左右。 3、大气离子的迁移率与大气的粘滞系数成反比，即与大气的密度成反比。 4、在正常情况下，陆地上大气正离子的平均浓度为750个/m3。 5、在正常情况下，陆地上大气负离子的平均浓度650 个/m3。 6、晴天大气传导电流是大气离子在电场作用下形成的电流。 7、云雾粒子的荷电量与粒子的半径有关，通常半径越大，荷电量越大。 8、地闪电场的K变化表现为脉冲状特征。 9、沿已经电离的闪击通道向地面发展的先导称箭式先导。 10、地闪的首次闪击是指从梯级先导到回击这一完整的放电过程。 11、地闪电场的M变化是在电场的C变化上迭加有若干持续时间不到1毫 秒的脉冲状大气电场。 12、在晴天情况下，海上大气电场约为130伏/米。 13、雷电的破坏作用有热效应、机械效应、电动力效应、静电效应、 电磁感应。 14、闪电感应由静电感应和电磁感应组成，通信线路遭闪电感应后，闪电 电涌以行波形式沿线路向两方向传播。 （二）法律法规 1、《防雷减灾管理办法》对监测与预警、防雷工程、防雷检测、雷电灾害 调查、鉴定、防雷产品等五个方面做作了规定。 2、《防雷减灾管理办法》所称防雷装置，是指接闪器、引下线、接地装置、 电涌保护器及其连接导体的总称，用以防御雷电灾害的设施或者系统。 3、防雷工程专业设计或者施工单位，应当按照有关规定取得相应的资质证 书后，方可在其资质等级许可的范围内从事防雷工程专业设计或者施工。 4、出具检测报告的防雷检测单位，应当对隐蔽工程进行逐项检测，并对检 测结果负责。检测报告作为竣工验收的技术依据。 5、防雷减灾管理办法》第十九条规定：投入使用后的防雷装置实行定期检 测制度。防雷装置检测应当每年一次，对爆炸危险环境场所的防雷装置 应当每半年检测一次。
一、编制依据 1、《人民防空指挥设计标准》RFJ1-2006 2、《人民防空工程电磁脉冲防护设计规范》GB50225-2005 3、《钢筋焊接及验收规程》JGJ18-2003 4、《JGJ18-2003钢筋焊接及验收规程强制性条文》 5、电磁脉冲防护工程设计图纸 6、“012”工程结构设计图纸 二、工程概况 阎良区012工程为四等指挥工程，主体建筑形式为掘开式；其防护标准：5级，防核武器抗力级别：4B级。工程内重要的敏感设备房间按要求分为抗干扰的Ⅰ级屏蔽房间和抗毁伤Ⅱ级屏蔽房间；工程总体构成Ⅲ级屏蔽区。 三、施工准备 电焊机及附件、-50×50mm镀锌扁钢、L50×50×5镀锌角钢 四、施工要求 1、Ⅰ级屏蔽房间：防护元件室、计算机室、有线通讯室、空情接收及报警控制室。Ⅰ级屏蔽室采用制式焊接钢板屏蔽室；屏蔽室顶部设置进风波导窗和排风波导窗，前侧下方设信号转接板，各个供用电电源必须经过各自的滤波器，滤波器均装在钢板屏蔽室顶部。 Ⅱ级屏蔽房间为无线通讯室Ⅱ级屏蔽房间采用内贴镀锌钢板进行屏蔽。门前小室用轻钢龙骨隔出，轻钢龙骨上的屏蔽板采用2mm厚钢板，其上设置1000×2000简易门，前下侧设置400×300mm信号转
接板及各个滤波器，屏蔽室顶部设置进风波导窗和排风波导窗，顶部钢板厚度为2mm；底板采用3mm厚钢板，其余侧面采用0.75mm厚钢板。底板采用拼缝密焊，侧面采用拉铆钉搭接铆接，搭接宽度应>50mm，铆接间距不大于150mm，然后用膨胀螺栓或射钉枪固定在侧墙和顶板上，固定间距1m左右，其搭接缝最后应用锡密焊。 注：Ⅰ级、Ⅱ级屏蔽室都经屏蔽效能检测合格后才能交付使用。 Ⅲ级屏蔽：工程主体保证要求工程外墙的顶板、侧墙及底板的内、外层和纵、横和竖向通长钢筋的接头必须焊接，不能绑扎，且与棱筋必须一一焊接。若有预埋焊接，只能焊接一侧，不能内、外或上、下都焊接。各个出入口均必须采用屏蔽措施。 2、管线处理 （1）、为减少电磁脉冲的感应耦合，管道尽量不采用金属管道，金属管道采用隔断和接地方式。给水管道加装绝缘段，并将绝缘段前面的金属管道在工程外部接地引流。其放射板直径应不小于管道直径的5倍，绝缘段前后加装阀门，以方便安装和维修。 （2）、电力系统 电力和通信系统必须分别构成两个独立的钢质接地的全封闭配电系统。电力系统应采用全穿墙钢管或钢质封闭电缆桥架配线，配电柜和配电箱采用钢质全封闭式的，同时采用限幅及滤波措施。 a、在工程外部高压电缆接入处设置一组高压氧化锌避雷器，并做接地装置，该接地装置应设置成水平辐射状，以减少冲击接地阻抗。在高压电缆另一端即变压器处在装一组高压氧化锌避雷器，进线电缆
科目：电磁干扰与兼容 任课老师：崔志伟 作业：雷电电磁脉冲干扰与防护姓名：朱传帅 学号：1505122194
雷电电磁脉冲干扰与防护 绪论 雷电是由带电的云在空中对地放电导致的一种特殊的自然现象，其具有选择性、随机性、不可预测性以及破坏性。雷电存在的形式除了可以直观感受到的发光、发热、发声的雷电流以外，在雷电流形成的同时由于电磁效应还会产生雷电电磁脉冲。在当今信息化的时代，强大的雷电电磁脉冲是造成电子设备损坏的重要原因，可导致各种微电子设备的运行失效甚至损坏，成为威胁航空航天、国防军事、铁路运输、计算机与通信等领域的一大公害。 电子设备包括信息电子设备和电力电子设备两大类，信息电子设备基本采用微电子控制技术，电力电子设备相对于信息电子设备无信号传输线路外，其控制单元也大多采用微电子控制技术。近20 年来新发现的电子设备雷灾的起因是闪电的电磁脉冲（LEMP）辐射造成的，电子设备越先进、耐压等级越低、能耗越小，灵敏度越高、体积越小，则雷电电磁脉冲的危害范围越大。电子设备抗雷电电磁脉冲的干扰危害已是一个不可回避的问题。 雷电电磁脉冲既是雷电，又是电磁脉冲，但它既有别于直击雷，又有别于普通意义上的电磁脉冲干扰信号。现在对直击雷的防护技术已相当成熟，由于直击雷包含着巨大的能量，通常采用避雷针、避雷网等引雷入地，其实这就是将所接收到的雷电能量直接引向大地而起到分流雷电流的作用，但避雷针引下线由于电感的作用，最多也只能将5 0 % 的雷电流入地，余下的雷电流将通过其他途径或四处扩散后入地。扩散入地的雷电流就以雷电电磁脉冲的形式出现，对雷电电磁脉冲的防护，要从干扰和所具有的巨大能量两个方面来综合考虑。直击雷的强大能量需要入地释放，同理，雷电电磁脉冲的能量也必须旁路泄放入地，在入侵通道上将雷电电磁脉冲引起的过电压、电流加以阻挡，且直接或间接泄放入地，从而达到保护电子。 正文 雷电防护系统( Lightning Protection System（LPS）)是指用以对某一空间进行雷电效应防护的整套装置，它由外部雷电防护系统和内部雷电防护系统两部分组成。 注：在特定的情况下，雷电防护系统可以仅由外部防雷装置或内部防雷装置组成。 目前雷电电磁脉冲防护技术即防雷技术已经发展成熟，国内各大防雷企业都能够实现从设计、产品提供到施工及售后服务的防雷一体化体系解决方案（防雷体系）。在一个完整的防雷体系按照功能的不同分为以下五个部分： 1、直击雷防护(Direct Lightning Protection) 直击雷防护是防止雷闪直接击在建筑物、构筑物、电气网络或电气装置上。直击雷防护技术主要是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地的过程中对建筑物内部空间产生影响的防护技术，是防

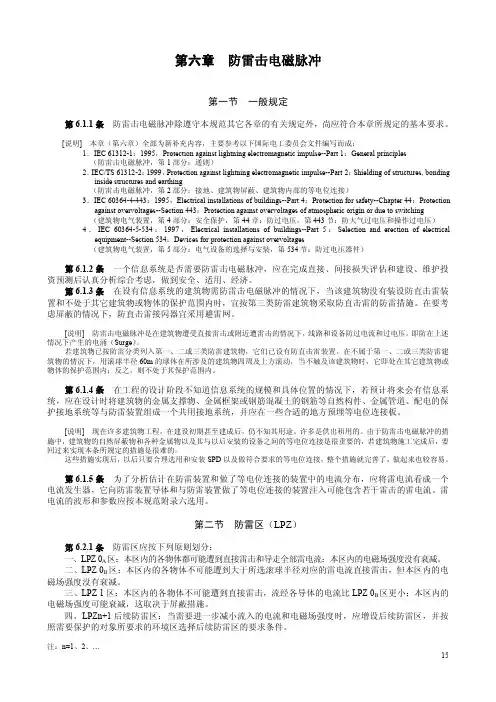

防雷击电磁脉冲 6.1 基本规定 6.1.1 在工程的设计阶段不知道电子系统的规模和具体位置的情况下，若预计将来会有需要防雷击电磁脉冲的电气和电子系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个接地系统，并应在需要之处预埋等电位连接板。 6.1.2 当电源采用TN 系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN -S 系统。 6.2 防雷区和防雷击电磁脉冲 6.2.1 防雷区的划分应符合下列规定： 1 本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为LPZ0A 区。 2 本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，以及本区内的雷击电磁场强度仍没有衰减时，应划分为LPZ0B 区。 3本区内的各物体不可能遭到直接雷击，且由于在界面处的分流，流经各导体的电涌电流比LPZ0B 区内的更小，以及本区内的雷击电磁场强度可能衰减，衰减程度取决于屏蔽措施时，应划分为LPZ1 区。 4 需要进一步减小流入的电涌电流和雷击电磁场强度时，增设的后续防雷区应划分为LPZ2…n后续防雷区。 6.2.2 安装磁场屏蔽后续防雷区、安装协调配合好的多组电涌保护器，宜按照需要保护的设备的数量、类型和耐压水平及其所要求的磁场环境选择（图 6.2.2）。
（（釆用大空何翼蔽和协週配合好的电涌保护器保护 注：设备却到总好的防导入电涌的保护，山允大小于山和L大大水于【■?以及 H "大大亦于乩肪撬射磁场的保护. （b）采用LPZ1的大空何屏蔽柯进户处安慕电涌保护畚的保护 it:设备得到防早入电滴的保护.U"卜于U■和n小于【?，以及H小于H?訪 辐射进场的保护. （C）采用内和在进入LPZI处安装电酒保护多的侏护 it：设导入电涌的保护，U川、于U。和【「小于1?,以及H：小于H. 的保护.
电气设备雷击分析 摘要：雷电严重威胁着配电设备的安全,轻则配电设备失灵,重则配电设备烧坏,甚至导致人员伤亡。因此，需要加强重视防雷措施，在工程设计阶段就应该认真考虑配电系统的防雷,按照等电位的原则,根据实际情况,做好符合要求的共用接地网,避免雷击的危害。 关键词：雷击危害等电位接地网 1.概述 对雷电的危害大家众所周知，如森林、油气挥发场所等的火灾大部分为雷击所致。近几年来我厂仪表、计算机等电子设备屡被雷击，造成很大的经济损失。 雷电严重威胁着配电设备的安全,轻则配电设备失灵,重则配电设备烧坏,甚至导致人员伤亡。因此加强对雷电的认识,做好相应的防雷措施不容忽视。目前的防雷措施局限性普遍存在,不能做到完全有效地防止雷电的破坏,人们对复杂的雷电机理将进一步研究,努力将雷击造成的损害降低。 2.雷击的危害 当雷击现象发生时，建筑物的外部防雷装置确实能有效地抵御了雷击对建筑物的破坏，同时均匀的避雷引下线与建筑物接地的均压环也起到法拉第网笼的作用，保证建筑物内的人员不致因跨步电压升高而导致触电事故。但这时当雷电击中建筑物防雷装置或击中附近其他建筑物的避雷针(带)并由引下线导入大地时，瞬间内在引下线自上而下的产生一个很强的变化磁场。处在这个电磁场作用下的导体，便会感应产生电压，其数值也可达数十千伏，处在这个磁场作用范围的电气、信号、电源及它们的传输线路都因相对地切割了这个变化的磁场磁力线而产生出感应高压，从而将用电设备击坏。
3.电气设备的防雷措施 建筑物本身的防雷性能至关重要,按照国家强制性标准GB50054-95,对设备与建筑物的防雷接地应采用等电位连接,建筑物本身和其内外各种导电物用导体焊接起来。现代建筑物防雷主要由顶部接闪器、网状避雷带、建筑物的梁、柱、楼板和四周墙体内的主钢筋作引下线,利用地下钢筋混凝土基础作为接地体。 为了防止直击雷,保护室外所有设备,可根据实际情况,安装不定数量的避雷针。加装避雷器保护室外配电设备,做统一接地网,保证该接地网与所有设备的接地引下线体焊接。室内各种柜外皮、金属屏与底座槽钢连接,槽钢与电缆沟道内的电缆支架用镀锌扁钢焊接,与室外接地网形成一个完整的大接地网,成为一个整体。 从人身和设备安全以及抗干扰的角度来说,保护地的可靠接地非常重要,一般情况下保护地和设备的信号地在其内部连接在一起,设备采用共用接地系统。实行等电位连接可以彻底消除雷电引起的毁坏性的电位差,将金属管道、信号线、电源线通过过压保护器进行连接,内层保护区的界面处依此进行局部等电位连接,最终与等电位连接母排相连。 4.仪表设备的防雷措施 仪表设备防雷接地是很重要的。按照石油化工仪表接地规范SH-T3081-2003,仪表电缆槽、仪表电缆保护管应在进入控制室处、雷电涌保护器均与电气专业的防雷电感应的接地排相连。仪表及控制系统工作接地的各接地干线应分别接到工作接地汇总板，再由工作接地汇总板经两根单独的工作接地干线接到总接地板。接地电阻小于4Ω。 屏蔽是减少雷击电磁波干扰的有效措施。首先可以利用建筑物进行自然屏蔽,在建造建筑物时,将建筑物结构中的自然金属构件连接在一起,初级屏蔽侵入的雷击电磁脉冲,降低内部配电设备的屏蔽要求。而精密的配电设备,则应采用连续金属层封
雷电电磁脉冲防护分级计算方法 雷电过电压对电子设备的危害 随着通信技术、计算机技术、信息技术的飞速发展，今日已是电子化时代，日益繁忙庞杂的事物通过高速电脑、自动化设备及通信发展得到井然有序、而这些敏感电子设备的工作电压却在不断降低，其数量和规模不断扩大，因而它们受到过电压特别是雷电袭击而受到损坏的可能性就大大增加，这是由于以雷击中心1.5km—2km范围内都可能产生危险过电压，损坏线路上设备；其后果可能使整个系统的运行中断，并造成难以估计的经济损失，雷电和浪涌电压成了电子化时代的一大公害。防雷器就是在最短时间（纳秒级）内将被保护线路连入等电位系统中，使设备各端口等电位，同时释放电路上因雷击而产生的大量脉冲能量短路泄放到大地，降低设备各接口端的电位差，从而保护线路上用户的设备。对系统设备而言，电源线路和信号线路是雷电袭击产生过电压并传导的两条主要通道，因此防雷器就分电源系统避雷器和信号系统防雷器。 防雷区域的划分 一、LPZ0A区：本区内的各物体都可能遭到直接雷击和导走全部雷击电流；本区内的电磁场强度没有衰减。 二、LPZ0B区：本区内的各种物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁场强度没有衰减。 三、LPZ1区：本区内的各种物体不可能遭到直接雷击，流经各导体的电流比LPZ0B区更小；本区内的电磁场强度可能衰减，这取决于屏蔽措施。 四、LPZn+1后续防雷区：当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的环境去选择后续防雷区的要求条件。 注：n=1、2、......。 雷电电磁脉冲防护分级计算方法 1．建筑物年预计雷击次数N： N=K·（0.024·Td1.3）·（Ae+Ae’） 式中：K──校正系数，一般取1。 Td──年平均雷暴日 Ae──建筑物截收相同雷击次数的等效面积（KM2） Ae’──建筑物入户设施的截收面积（电源线、信号线） 2．等效面积Ae的计算 当建筑物高度H<100M： D= [ H·（200-H）]1/2 （M） Ae=[L·W+2（L+W）·D+π·H（200-H）]·10-6 （KM2）式中：L，W ，H分别为建筑物的长，宽，高（米）。 （见规范）
第四章雷电电磁脉冲场 人类研究雷电已有200多年的历史，到目前为止，对直击雷和传导浪涌的防护技术已经发展得较为成熟，相对而言，对雷电电磁脉冲的研究还有待深入。雷电电磁脉冲（LEMP）是伴随雷电放电产生的电流瞬变和强电磁辐射，属于雷电二次效应之一，它是最常见的一种天然强电磁脉冲干扰源。直到20世纪70年代以后，雷电的电磁辐射效应才逐渐引起重视。LEMP的发生频率远大于核电磁脉冲和高功率微波、超宽带等非核电磁脉冲，其峰值场强大，波形上升沿陡，对周围空间的各类敏感电子设备构成严重威胁，国内外相关事故报道不胜枚举。LEMP的危害区域远大于直击雷，它既可以由云地闪电产生，也可以由云内闪电和云间闪电产生，影响区域遍布对流层以下至大地表层，对空中飞行的火箭、飞机、导弹、地面架空运输电线、各种电子设备都有不同程度的危害，因雷电电磁脉冲造成室内电磁设备损坏、失效、误动作等造成的间接损失更是难以估计。随着电子设备的高集成化、智能化、低功耗化、LEMP的危害日益突出。 因此，LEC研究报告指出：“雷电电磁脉冲是信息化时代的公害。”对LEMP的防护是目前雷电防护研究领域的热点和难点，对LEMP进行详细研究，有利于有针对性地做好设备防护工作。 4.1 雷电电磁脉冲分类 根据IEC61312-1标准的定义，LEMP包括非直击雷产生的电磁场和电流瞬变。以此为依据，LEMP可以划分为3种形式：静电脉冲、地电流浪涌和电磁脉冲辐射场。以往防雷工程中强调的LEMP通常是指地电流瞬变和架空输电线的传导浪涌，而现在对电磁脉冲辐射场的危害越来越严重了。 4.1.1 静电脉冲 大气电离层带正电荷，与大地之间形成了大气静电场，通常情况下，平原地区地面附近电场强度约150V/m。雷雨云的下部静电荷较为集中，其电位较高，因此其下方地面局部静电场强远高于平时的大气静电场强，雷雨降临之前，该区域地面场强可达10000V/m~30000V/m。 雷雨云形成的电场，在地面物体表面磁感应出异号电荷，其电荷密度和电位随附近近大气场强而变化。例如地面上10m处的架空线，可感应出100kV~300kV的对地电压。落雷的瞬间，雷雨云电荷被释放，大气静电场急剧减小，地面物体的感应电荷失去束缚，会沿接地通路流向大地，由于电流流经的通道存在电阻，因而出现电压，这种瞬时高电压称为静电脉冲（Electrostatic Pulse），也称天电瞬变（Atmospheric Transients），如图4—1所示。对于接地良好的导体而言，静电脉冲极小，可以忽略。但静电接电阻较大的孤立导体，其放电时间常数大于雷电持续时间，静电脉冲的危害尤为明显。 静电放电脉冲的危害形式，只要表现为以下两种： （1）电压（流）浪涌。输电线路上的静电高压脉冲会沿导线向两边传播，形成高压浪涌，对相连的电气设备造成危害。 （2）高压电击。垂直安放的导体，如果接地电阻较大，会在尖端出现火花放电，能点燃易燃易爆物品；如果人，畜在闪电过后的短暂时间内触摸或接近这类物体（如 木门框上的铁门），可能遭电击身亡。 图4-1 静电脉冲的形成原理 4.1.2 地电流瞬变 地电流瞬变是由落雷点附近区域的地面电荷中和过程形成的。以常见的负地闪为例，如图4-2所示，主要电通道建立后，产生回击电流，即雷雨云中的负电荷会流向大地，
13. 防雷及过电压保护 一、单选题 1．下面给出了几组四种雷区平均年雷暴日数，按照标准对雷电活动强弱的分类，其中标准的规定值是( )。 A．少雷区≤10，中雷区10~20，多雷区20~40，特强区≥40： B．少雷区≤12，中雷区12~30，多雷区30~60，特强区≥60； C．少雷区≤15，中雷区15~40，多雷区40～90，特强区≥90； D．少雷区≤20，中雷区20~60，多雷区60~120，特强区~>120。2．在绝缘配合标准中，送电线路，变电所绝缘子串及空气间隙的绝缘配合公式均按标准气象条件给出。在下列各组气象条件数据中，标准气象条件(气压P、温度T、绝对湿度H)的一组数据是( )。 A．P=8.933kPa，T=10℃，H=8.5g／m3； B．P=8.933kPa，T=15℃，H=10g ／m3； C．P=101.325kPa，T=20℃，H=llg／m3； D．P=101.325Da，T=25℃，H=12 g／m3。 注ImmHg=133.322Pa。 DL/T620—1997交流电气装置的过电压保护和绝缘配合 10 绝缘配合 10.1 绝缘配合原则 10.1.1 按系统中出现的各种电压和保护装置的特性来确定设备绝缘水平，即进行绝缘配合时，应全面考虑设备造价、维修费用以及故障损失三个方面，力求取得较高的经济效益。
不同系统，因结构不同以及在不同的发展阶段，可以有不同的绝缘水平。 10.1.2 工频运行电压和暂时过电压下的绝缘配合： a)工频运行电压下电气装置电瓷外绝缘的爬电距离应符合相应环境污秽分级条件下的爬电比距要求。 b)变电所电气设备应能承受一定幅值和时间的工频过电压和谐振过电压。 10.1.3 操作过电压下的绝缘配合： a)范围Ⅱ的架空线路确定其操作过电压要求的绝缘水平时，可用将过电压幅值和绝缘强度作为随机变量的统计法，并且仅考虑空载线路合闸、单相重合闸和成功的三相重合闸(如运行中使用时)过电压。 b)范围Ⅱ的变电所电气设备操作冲击绝缘水平以及变电所绝缘子串、空气间隙的操作冲击绝缘强度，以避雷器相应保护水平为基础，进行绝缘配合。配合时，对非自恢复绝缘采用惯用法；对自恢复绝缘则仅将绝缘强度作为随机变量。 c)范围Ⅰ的架空线路和变电所绝缘子串、空气间隙的操作过电压要求的绝缘水平，以计算用最大操作过电压为基础进行绝缘配合。将绝缘强度作为随机变量处理。 10.1.4 雷电过电压下的绝缘配合。 变电所中电气设备、绝缘子串和空气间隙的雷电冲击强度，以避雷器雷电保护水平为基础进行配合。配合时，对非自恢复绝缘采用惯用法，对自恢复绝缘仅将绝缘强度作为随机变量。
计算机信息系统实体安全技术要求 第一部分：局域计算环境GA 371-2001 2001-12-24发布2002-05-01实施 5．环境安全 5．3 电磁屏蔽与静电防护 5.3.1 机房的静电防护措施应符合GB 50174-1993中的 6.3规定。 5.3.2 计算机信息系统的信号及电源线路，若非铠装电缆或屏蔽电缆都必须穿金属管或槽布设，金属管或金属槽都应妥善接地。 5.3.3 计算机信息系统的设备应有良好的屏蔽与接地。 5．4 雷电防护 5.4.1 建筑物的雷电防护应符合GB 50057 的规定。 5.4.2 计算机信息系统电源线路、信号线路必须穿金属管槽屏蔽并且两端良好接地，所有其他金属管道及金属构架必须等电位连接。 5.4.3 电源进线、信号传输线在进入计算机信息系统设备时，必须安装电涌保护器。 5.4.4 电源系统电涌保护器可以进行多级配置，在进行多级配置时应考虑电涌保护器参数之间的配合。同时还需考虑安装电涌保护器损坏时的过流保护装置，如熔断器、断路器等，电涌保护器应有劣化显示功能。 5.4.5 计算机信息系统供电电源装设电涌保护器的模块数和接线方式，应符合GB 50057-1994的第6章的规定。 5.4.6 计算机信息系统传输的信号频率及电平各异，因此通信接口电路宜采用逐级泄流、滤波、低压箝位等多级防护措施。 5.4.7 在信号线上安装的电涌保护器，其通流容量、插入损耗、驻波、频率、带宽等参数应符合计算机信息系统的匹配要求。 5.4.8 在格栅形大空间机房内的计算机信息系统设备应安装在远离格栅的位置，具体的安全距离按GB 50057-1994 的附录计算。 5．5 接地与等电位连接系统 5.5.1 计算机信息系统各类接地的接地电阻值要求为： a）交流工作接地电阻不大于4Ω。 B）直流接地电阻应按计算机信息系统具体要求确定。 C）安全保护接地电阻不大于4Ω。 D）防雷接地电阻应符合GB 50057规定。 5.5.2 交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地应共用接地系统，其接地电阻按其中最小值确定。 5.5.3 机房应设等电位网，机房内所有设备的交流工作接地、安全保护接地、直流接地等均就近与等电位网连接，并按需要采用星型（S型）或网型（M型）连接方式。 5.5.4 对于计算机信息系统所在的建筑物应采用共用接地系统。

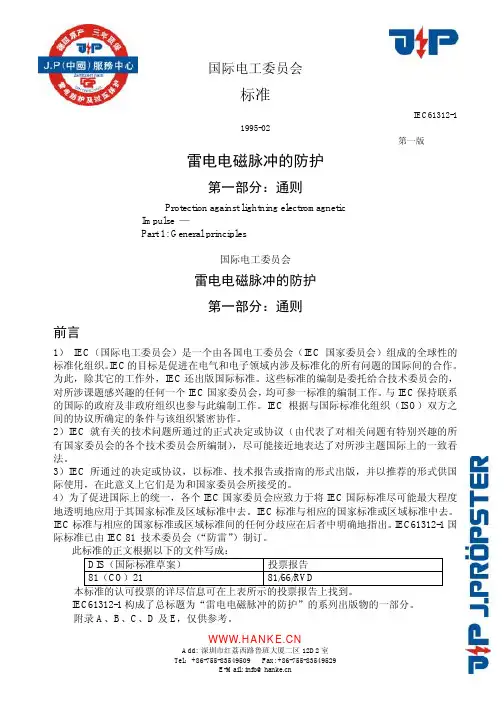

https://www.doczj.com/doc/001724862.html, 国际电工委员会 标准 IEC61312-1 1995-02 第一版 雷电电磁脉冲的防护 第一部分：通则 Protection against lightning electromagnetic Impulse — Part 1: General principles 国际电工委员会 雷电电磁脉冲的防护 第一部分：通则 前言 1） IEC （国际电工委员会）是一个由各国电工委员会（IEC 国家委员会）组成的全球性的标准化组织。IEC 的目标是促进在电气和电子领域内涉及标准化的所有问题的国际间的合作。为此，除其它的工作外，IEC 还出版国际标准。这些标准的编制是委托给合技术委员会的，对所涉课题感兴趣的任何一个IEC 国家委员会，均可参一标准的编制工作。与IEC 保持联系的国际的政府及非政府组织也参与此编制工作。IEC 根据与国际标准化组织（ISO ）双方之间的协议所确定的条件与该组织紧密协作。 2）IEC 就有关的技术问题所通过的正式决定或协议（由代表了对相关问题有特别兴趣的所有国家委员会的各个技术委员会所编制），尽可能接近地表达了对所涉主题国际上的一致看法。 3）IEC 所通过的决定或协议，以标准、技术报告或指南的形式出版，并以推荐的形式供国际使用，在此意义上它们是为和国家委员会所接受的。 4）为了促进国际上的统一，各个IEC 国家委员会应致力于将IEC 国际标准尽可能最大程度地透明地应用于其国家标准及区域标准中去。IEC 标准与相应的国家标准或区域标准中去。IEC 标准与相应的国家标准或区域标准间的任何分歧应在后者中明确地指出。IEC61312-1国际标准已由IEC 81 技术委员会（“防雷”）制订。 此标准的正文根据以下的文件写成： DIS （国际标准草案） 投票报告 81（CO ）21 81/66/RVD 本标准的认可投票的详尽信息可在上表所示的投票报告上找到。 IEC61312-1构成了总标题为“雷电电磁脉冲的防护”的系列出版物的一部分。 附录A 、B 、C 、D 及E ，仅供参考。
雷击电磁脉冲的防护探讨 雷击电磁脉冲的英文是lightningelectromagneticimpulse，缩写为LEMP。作为气象灾害的一种，雷电是产生于云层与大地之间的大气放电现象，主要有直击雷和雷击电磁脉冲两种。前者的危害集中于建筑物外部以及对裸露于建筑物外的人群造成人身伤害；对于第二种伤害，主要发生于建筑物内部。在电子设备和计算机设备飞速发展的同时，使得以通信、信息技术、计算机中心、数据中心、微电子工业等为主的领域成了防雷击的重要对象。通最新出台的防雷规范中术语、分类标准、计算方式等都已修改，还明确了一些具体要求。 标签：雷击电磁脉冲规范修订 1防雷规范发展简介 第一部《建筑物防雷设计规范》GBJ57-83出版于1983年，1984年6月1日开始实行，1994年进一步全面修订成为强制性国家标准GB50057-94（第二版）。在2000年修改了一些条款，添加了第六章“防雷击电磁脉冲”（2000年版），也可以被称为第三版。从2005年到现在，五年之后的全面修订第四版，最新的标准GB50057-2010已经发表和实施。这一规范的实施很大程度上解决了国内防雷击规范不完善、人身财产受到雷击风险的问题。 2新旧防雷规范对比 2.1术语定义的补充和修改 新规范GB50057不仅继续使用了第三个版本“名词解释”的术语，新的术语：电子系统、电气系统、内部系统、内部防雷设备、外部防雷设备、雷电冲击波和SPD等相关术语（如：保护模式，用Iimp测试的SPD，用In测试的SPD，用组合波测试的SPD，Up，Uw，插入损耗，回波损耗等等）。 2.2标准和计算公式的修改 原始0.06次/a和0.3次/a的区别基准变成0.05次/a和0.25次/a；简化了年预计雷击频率的计算公式。老公式：N=K*Ng *Ae，其中原来Ng=0.024* ，现在为Ng=0.1*Td。 2.3间隔距离要求的修改 这是防止雷电流经引下线和接地装置对附近金属或电气和电子系统造成损害。这条在老规范中并未强调必须执行的条例在新准侧的框架下要求强制执行。这只是细微之处的改动，类似的修改还有很多。但是，我们从中可以发现新规范的实行给人身安全、财产安全等都带来了更加强有力的保障。
4/2013粮食流通技术 雷击电磁脉冲一般指闪电直接击在建筑物防雷装置和建筑物附近所引起的效应。它是一种干扰源，其侵入电子信息设备的途径有空间电磁感应、线路感应、地电位反击等，如果预防措施不当，对建筑物中的信息系统的危害很大，其后果可能会使整个电子信息系统失灵，进而造成难以估计的经济损失和安全风险。 随着电子信息设备及网络设备在现代建筑电气中越来越多的应用，针对现代建筑物的防雷击电磁脉冲设计也应该受到足够重视。《建筑物防雷设计规范》（GB50057-2010）指出防雷击电磁脉冲主要措施有电磁屏蔽、接地、等电位联结以及在电源和信号侧安装电涌保护器（SPD ）。 1电磁屏蔽 屏蔽是减少电磁干扰的基本措施。根据电磁场理论，可以利用屏蔽体来阻挡和减小电磁能量传输。为减少电磁干扰的感应效应，应在建筑物或房间外 部设屏蔽，以合适的路径敷设线路和进行线路屏蔽。对于钢筋混凝土和钢结构的建筑物，可以利用金属支持物、金属框架或混凝土内的钢筋，相互间采用焊接或绑扎，形成一个立体屏蔽网，对外部侵入的雷击电磁脉冲形成初级屏蔽。同时，建筑物内的所有低压电源线和信号线都应采用有金属屏蔽层的电缆，屏蔽层应至少在两端并宜在防雷区交界处做等电位连接。若无屏蔽层，线路应敷设在金属管、金属格栅或混凝土管道内。且线路敷设时尽量避免和防雷引下线平行敷设，避免靠近作为引下线柱筋的位置，以减小干扰的范围。 2接地和等电位联结 建筑物宜采用共用接地系统，优先利用建筑物基础钢筋做接地体，当不能满足接地电阻要求时，增加人工接地极。临近建筑物之间有电缆连通时，宜将接地装置互相连通。 许多建筑物由于只考虑一点接地的做法，因而只有总等电位联结，这种做法是欠妥的。在施工图设计和工程施工中，需要根据电子信息系统的分布形式、工作方式、建筑物高度、面积等综合分析，除 收稿日期：2013-05-18作者简介：谷立基（1984-），男，硕士，助理工程师；专业方向为工业及民用建筑电气设计。 现代建筑电气的防雷击电磁脉冲设计 谷立基，陈 旭 （国家粮食储备局郑州科学研究设计院，郑州 450053） 摘 要：本文介绍了现代建筑电气的防雷击电磁脉冲设计的方法和措施，包括电磁屏蔽、接地、等电 位联结以及电涌保护器(SPD ）的设置和安装。 关键词：雷击电磁脉冲；等电位联结；电涌保护器 Modern building electrical design of lightning electromagnetic pulse Gu Liji ，Chen Xu （Zhengzhou science research and design institute state administration of grain reserve ，Zhengzhou 450053，China ）Abstract ：This paper introduces modern building electrical design of lightning electromagnetic pulse,including electromagnetic shield,grounding,equal potential bonding and surge protection devices (SPD)setup and installation. Key words ：lightning electromagnetic pulse ；equal potential bonding ；surge protection devices 中图分类号：TU856 文献标识码：B 文章编号：1007－3582（2013）04－0029－03 29
雷电电磁脉冲及其防护 1 、雷电电磁脉冲的物理特性(1)物理特性从积雨云的密布到发生闪电，会出现三种物理现象。①云中静止电荷产生的静电场，产生静电感应现象，地面及各种导体会产生感应电荷，呈观静电场的作用。这种作用随着距离的增大而迅速减小，与距离的三次方成反比。②积雨云中电荷的移动（包括闪电）会产生磁场，若磁场强度发生变化就会出现电磁感应现象，这就是感应场产生的作用。这种作用随着距离的增大而减小较快，与距离的平方成反比。③闪电发生时，会出现电磁波辐射。这种辐射场也随距离增大而减小，但比较缓慢，它与距离的一次方成反比。除了注意上述三种物理现象，更应密切注意雷电流的变化特性，因为雷电的破坏作用与雷电流的峰值和波形密切相关。现代防雷装臵正是根据雷电流的物理特性设计的，其主要的物理特性是：①峰值电流决定闪电的机械力和电力的作用大小以及雷灾的危害程度；②到达峰值的时间，数值愈小，冲击力愈大，在选用防雷元器件时应考虑响应速度；③最大电流变化率决定了闪电的电磁感应强弱，是电子设备防雷技术中应特别重视的参量，因为电子设备防雷技术中主要是对感应雷的防护；④半峰值时间或到达波尾中间的时间，是指回击电流减小到峰值一半时的时间，这个时间越长，热效应越大，容易造成元器件的损坏，也容易引起火灾。超过lOO}上s就属于热闪电了。(2)雷电电磁脉冲的频谱分析雷电电磁脉冲的频谱是研究避雷的重要依据，从频谱结构可以获得雷电电磁脉冲电压、电流的能量在各频段的分布。根据这些资料可以估算通信设备或系统在其频率范围内可能遭受到的雷电冲击的幅度和能量大小，并以此作为确定避雷措施的参数。①雷电流峰值比率的频率分析雷电流峰值比率的频率分布是指在雷电流的频谱范围内，每一个频率的电流峰值与雷电流峰值之比的频率分布。雷电流主要贫布在低频部分，随频率升高迅速递减。电波的波头越陡，高次谐波越丰富，波尾越长，低频部分越丰富。②电流峰值比率积累的频率分布雷电流的破坏作用主要表现在对设备的过电压击穿和冲击能量过大的热击穿。研究雷电过电压比率集中的频段，一旦设备对大地的阻抗测知后，便可转变为通过研究雷电流峰值比率集中的频段来获得。通过研究可见，波头越陡，受雷电影响的频率范围越宽。(3)雷电电磁脉冲能量比率积累的频率分布若负载为纯电阻，那么在同一负载上，功率只与通过它的电流平方成正比。雷电电磁脉冲能量比率积累的频率分布表明，低频部分增值快，频率
智能建筑信息系统防雷击电磁脉冲浅析 2004-9-21 万晓 雷击电磁脉冲是指雷电直接击在建筑物防雷装置和建筑物附近所引起的效应。它是一种干扰源，绝大多数是通过连接导体的干扰，如雷电流或部分雷电流、被雷击中的装置的电位升高以及电磁辐射干扰。这种干扰是一种能量脉冲，它既可以以过电压形式出现，也可以以过电流或电磁辐射形式出现。因此，雷击电磁脉冲不完全是过电压问题, 而是一种能量冲击，因此又将其称为“电涌”（Surge）或“浪涌”，它对供配电系统中电气设备的绝缘威胁不大，但对用电设备中的信息系统设备的正常工作影响甚大。随着建筑智能化趋势的迅猛发展，大量先进的电子 信息设备正日益广泛地应用于各类建筑物内。由于电子设备中集成电 路器件对雷电暂态过电压的耐受能力很低，对雷电电磁干扰极为敏 感，它们在遭受雷击电磁脉冲效应的侵害后，很容易发生工作失灵或 永久性损坏，从而严重威胁到信息系统的安全可靠运行。因此，切实 做好智能建筑信息系统雷击电磁脉冲的防护工作，就显得尤为迫切。 我国《建筑物防雷设计规范》（GB50057—94）（2000年版）中第六章己全新增补了该部分内容。 一、雷击电磁脉冲侵害信息系统的主要途径及危害 从实际雷害事故的调查情况来看，雷直接击中信息网络的可能性不
大，危害信息系统安全可靠运行的主要原因是雷击电磁脉冲效应。这 种雷击电磁脉冲效应所产生的暂态高电位和电磁脉冲能够以传导、耦 合感应和辐射等方式沿多种途径侵人室内信息系统。就具体情况而 官，雷击电磁脉冲侵害信息系统的主要途径有以下几种： 1）直接击中信息系统所在建筑物防雷装置，引起防雷装置各部位（引下线及接地体）暂态电位的急剧升高，导致对电子信息设备的反击。2）雷击电磁脉冲在输电线路上产生感应过电压，并沿电源线侵人信息系统。 3）雷击电磁脉冲在信号线路上产生感应过电压，并沿信号线侵入信息系统。 4）雷击电磁脉冲从空中直接辐射至电子信息设备。 实验及理论研究都表明，无屏蔽架空线上的感应电压可达10-20kV, 即使在相距3km处发生对地雷击，在一般的通信线上也可能产生出高于lkV的感应过电压。埋设在地下的电缆也同样会出现雷电感应过电压，例如当人地雷电流为5kA时，在入地点附近5-10m处的无屏蔽电缆上，一般可以感应出5-7?5kV的高电压。国外的研究还发现，对雷击时出现的空间脉冲磁场，当其磁感应强度达到0?07X10-4T时, 无屏蔽措施的计算机即发生误动；当其磁感应强度超过2?4X10-4T 时，无屏蔽措施的计算机即发生损坏。也就是说，按简单的安培环路定律来估算（考虑位移电流的影响），在距离无屏蔽计算机800m处落一个 100kA的雷时，该计算机会发生误动；在距离该计算机83m处落同样的雷时，该计算机就会被损坏。
雷电灾害常识：如何避免致命的雷击灾害风险雷电是一种常常被人们忽视的严重气象灾害。随着科技的进步和社会的发展，人们对雷电的认识逐渐深入，对预防雷电灾害的意识也在不断提高。 1 雷电灾害的严重性 雷击发生时，伴随着电闪和雷鸣，雷霆万钧、令人生畏。在全球范围内，雷电发生的频率是很高的，每秒钟就有上百次雷电；每天约有800多万次雷电；一年中平均发生30多亿次雷电。实际上，对于我们每个人来讲遭受雷击的概率极少，但碰到雷电这种天气现象的情况是很多的，因雷击而死亡的人数全球每年可达上万人。在雷鸣电闪的时候，它所产生的冲击波和火光以及雷电电流，常会导致建筑物倒塌、引发火灾以及造成电力、通信和计算机系统的瘫痪事故，给国民经济和人民生命财产带来巨大的损失。在20世纪末，联合国组织的国际减灾十年活动中，把雷电灾害列为最严重的十大自然灾害之一。美国将雷电列为排名第二的天气杀手。根据美国国家海洋大气管理局（NOAA）天气局的统计，雷电比飓风和龙卷风造成的人员伤亡还要多。美国平均每年因雷电灾害致死的为73人，伤300多人。我国是雷电灾害频繁发生的地区，每年发生的雷电灾害有近万次，造成的人员伤亡有3000~4000人，直接经济损失达几十亿到上百亿人民币。据中国气象局雷电防护管理办公室的不完全统计，2004年我国共发生雷电灾害8892例；伤亡人数有1829人，其中死亡770人。 2 雷电是怎样形成的 雷电是自然界大气中的一种放电现象，它产生于积雨云形成的过程中。由于太阳的辐射作用大气的低层气温比较高，热对流使得空气产生上升运动。空气在上升过程中，其中的水汽就会不断冷却而凝结为小水滴，形成不停地向上翻滚的云团。如果你要是细心的话，就会注意到天空中有象菜花一样的不停翻滚的云团，特别是在夏季这种现象特别的多。积雨云进一步发展，云中的小水滴和冰晶粒子在气流的作用下就上下运动，在相互碰撞过程中它们会吸附空气中游离的正离子或负离子，这样水滴和冰晶也就分别带有正电荷或负电荷了。这
雷击防护技术（注安备考） 2017-09-18彭益石深圳龙岗一石安全工作室 一、防雷措施 1.建筑物防雷的分类 (1)第一类防雷建筑物， 1)凡制造、使用或储存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。 2)具有0区或20区爆炸危险场所的建筑物。 3)具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。 (2)第二类防雷建筑物 1)国家级重点文物保护的建筑物。 2)国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆，国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。 3)国家级计算中心、国际通讯枢纽等对国民经济有重要意义的建筑物。 4)国家特级和甲级大型体育馆。 5)制造、使用或储存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者，。 6)具有1区或21区爆炸危险场所的建筑物，。且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。 7)具有2区或22区爆炸危险场所的建筑物。 8)有爆炸危险的露天钢质封闭气罐。 9)预计雷击次数大于0．05次／a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所。 10)预计雷击次数大于0．25次／a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。 (3)第三类防雷建筑物 1)省级重点文物保护的建筑物及省级档案馆。 2)预计雷击次数大于或等于0．01次／a且小于或等于0．05次／a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所。 3)预计雷击次数大于或等于0．05次／a且小于或等于0．25次／a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
防雷击电磁脉冲 6.1基本规定 6.1.1在工程的设计阶段不知道电子系统的规模和具体位置的情况下，若预计将来会有需要防雷击电磁脉冲的电气和电子系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个接地系统，并应在需要之处预埋等电位连接板。 6.1.2当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN -S系统。 6.2 防雷区和防雷击电磁脉冲 6.2.1 防雷区的划分应符合下列规定： 1本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为LPZ0A区。 2本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，以及本区内的雷击电磁场强度仍没有衰减时，应划分为LPZ0B区。 3本区内的各物体不可能遭到直接雷击，且由于在界面处的分流，流经各导体的电涌电流比LPZ0B区内的更小，以及本区内的雷击电磁场强度可能衰减，衰减程度取决于屏蔽措施时，应划分为LPZ1区。 4需要进一步减小流入的电涌电流和雷击电磁场强度时，增设的后续防雷区应划分为LPZ2…n后续防雷区。 6.2.2 安装磁场屏蔽后续防雷区、安装协调配合好的多组电涌保护器，宜按照需要保护的设备的数量、类型和耐压水平及其所要求的磁场环境选择（图 6.2.2）。
6.2.3 在两个防雷区的界面上宜将所有通过界面的金属物做等电位连接。当线路能承受所发生的电涌电压时，电涌保护器可安装在被保护设备处，而线路的金属保护层或屏蔽层宜首先于界面处做一次等电位连接。 注：LPZ0A与LPZ0B区之间无实物界面。 6.3屏蔽、接地和等电位连接的要求 6.3.1屏蔽、接地和等电位连接的要求宜联合采取下列措施： 1、所有与建筑物组合在一起的大尺寸金属件都应等电位连接在一起，并应与防雷装置相连。但第一类防雷建筑物的独立接闪器及其接地装置除外。 2、在需要保护的空间内，采用屏蔽电缆时其屏蔽层应至少在两端，并宜在防雷区交界处做等电位连接，系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或钢管应至少在两端，并宜在防雷区交界处做等电位连接。 3、分开的建筑物之间的连接线路，若无屏蔽层，线路应敷设在金属管、金属格栅或钢筋成格栅形的混凝土管道内。金属管、金属格栅或钢筋格栅从一端到另一端应是导电贯通，并应在两端分别连到建筑物的等电位连接带上；若有屏蔽层，屏蔽层的两端应连到建筑物的等电位连接带上。 4、对由金属物、金属框架或钢筋混凝土钢筋等自然构件构成建筑物或房间的格
气象信息系统雷击电磁脉冲防护规范 1 范围本标准规定了气象信息系统的防护原则、雷电防护区的划分、屏蔽措施和线缆敷设、雷击电涌保护及防雷装置的维护和管理。本标准适用于新建气象信息系统的防雷设计、施工；原有气象信息系统改造的防雷设计、施工可参照执行。气象信息系统的防雷设计和施工除应执行本标准的规定外，尚应符合现行国家有关标准的规定。 2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。GB 9361-1988 计算机场地安全要求GB 50054-1995 低压配电设计规范GB 50057-1994 建筑物防雷设计规范GB 50174-199 3 电子计算机机房设计规范GB/T 16935.1-1997 低压系统内设备的绝缘配合第1部分原则要求和测试GB/T 50311-2000 建筑物与建筑物群综合布线系统工程设计规范IEC 61024-1：1990 建筑物防雷第l部分通则IEC 61312-1：1995 雷击电磁脉冲的防护第l部分通则IEC/TS 61312-2：1999 雷击电磁脉冲的防护第2部分建筑物的屏蔽，内部等电位连接和接地IEC 61643-1：1998 连接至低压系统的电涌保护器第l部分特性要求及试验方法IEC 60364-5-534：1997 建筑物的电气装置第5部分电气装置的选择与安装第534章过电压保护器件 3 定义 本标准采用下列定义 3.1 信息系统Information system 许多类型的电子装置，包括计算机、通信设备、自动监测和控制系统等的统称，在气象行业中主要用于气象信息的获取、处理和传输。 3.2 直击雷Direct lightning flash 雷电直接击在建筑物、大地、防雷装置或其它物体上，产生电效应、热效应和机械力。 3.3 雷电感应lightning induction 雷击放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。 3.4 静电感应Electrostatic induction 由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电迅速中和，在这些导体上的感应电荷得到释放，如不就近泄入地中就会产生很高的电位。 3.5 电磁感应Electromagnetic induction 由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。 3.6 雷电波侵入lightning Surge on incoming Services 由于雷击对架空线路或金属管道的作用，雷电波可能沿着这些线侵入屋内，危及人身安全或损坏备。 3.7 防雷装置lightning protection system,LPS．由接闪器、引下线、接地装置、由涌保护器及其它连接导体组成的防雷设施的总合。 3.8 外部防雷装置External lightning protection system 由接闪器、引下线和接地装置组成，主要用以防护直击雷的防雷装置。 3.9 内部防雷装置Latemal lightning protection system 除外部防雷装置外，所有其它附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护间内所产生的电磁效应。 3.10 雷电防护区IJghtning protection zone，LPZ 根据被保护设备所在位置、所能耐受的电磁场强度及要求相应采取的防护措施而划分的防护区。 3.11 雷击电磁脉冲IJghtning electromagnetic impulse，LEMP 作为干扰源的直接雷击和附近雷击所引起的电磁效应。绝大多数是通过连接导体的干扰，如雷过电压或部分雷电流、被雷电击中的装置的电位升高以及电磁辐射干扰。 3.12电磁兼容性Electromagnetic compatibility，EMC 设备或系统具有在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
