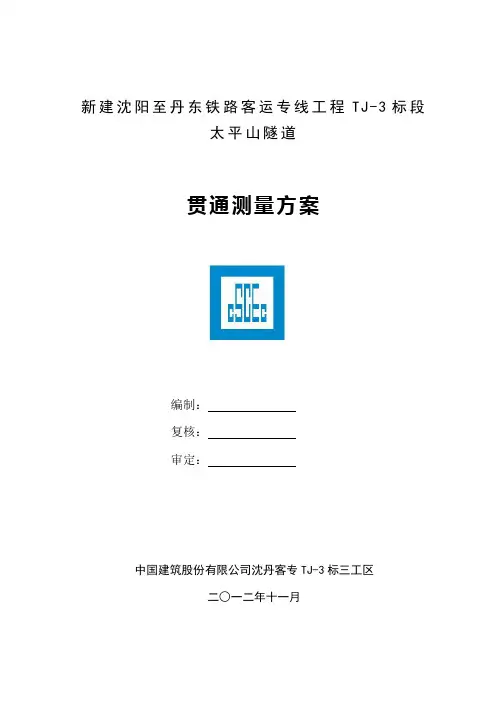

新建沈阳至丹东铁路客运专线工程TJ-3标段
太平山隧道
贯通测量方案
编制：
复核：
审定：
中国建筑股份有限公司沈丹客专TJ-3标三工区
二○XX年十一月
目录
一、工程概况 (4)
二、编制依据 (4)
三、人员安排及拟投入的仪器设备、软件 (4)
四、隧道贯通方案内容及技术要求 (5)
（一）洞外控制测量 (5)
1、平面控制网技术要求 (5)
2、外业要求 (7)
3、洞外(GPS测量)横向贯通误差估算 (7)
（二）洞内控制测量 (8)
1、洞内导线布设要求 (9)
2、平面控制网技术要求 (9)
3、贯通中误差估算 (9)
（三）高程控制测量 (10)
1、二等水准技术要求 (10)
2、洞外二等水准复测 (10)
3、洞外高程贯通误差估算 (12)
4、洞内高程控制网布设及要求 (12)
5、贯通中误差估算 (13)
(四)隧道贯通误差测量及调整 (13)
1、贯通误差的测量 (13)
（1）平面贯通误差测量 (13)
（2）高程贯通误差的测量 (14)
2、贯通误差的调整 (14)
（1）平面贯通误差的调整 (14)
（2）高程贯通误差的调整 (14)
一、工程概况
太平山隧道位于辽宁省凤城市境内穿越辽东低山区。隧道为单洞双线隧道，隧道最大埋深为213m。隧道进口里程为DK179+395，出口里程为DK181+435，隧道全长2040m。隧道进口至DK180+486.5436段位于半径为7000的右偏曲线上，DK180+486.5436至出口段位于直线上，隧道内线间距4.6m，隧道内纵坡为3‰的单面下坡。DK179+395～DK179+430 、DK181+255～DK181+435为Ⅴ级围岩，DK179+430～DK179+570、DK181+175～DK181+255为Ⅳ级围岩，DK179+570～DK180+730、DK180+840～DK181+175为Ⅱ级围岩，DK180+730～DK180+840为Ⅳ级围岩。
为确保线路平纵曲线线型顺畅，管段内不出现断差现象。本工区将完成CPI、CPII点的复测，并在CPI、CPII点的基础上布设加密点并进行测量，对隧道横向、高程贯通精度的要求测设相应等级独立的平面网和高程控制网，进行贯通测量。
