电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：
第一位字母：L——电流互感器。
第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。
第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。
第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。
字母后面的数字一般表示使用电压等级。
LMK-0.66表示电压等级为660V的穿心式、塑料外壳式电流互感器
LMZ-0.66表示电压等级为660V的穿心式、浇注式电流互感器
BH-0.66采用不同的命名方式，B表示塑壳密封式，H表示电流互感器。

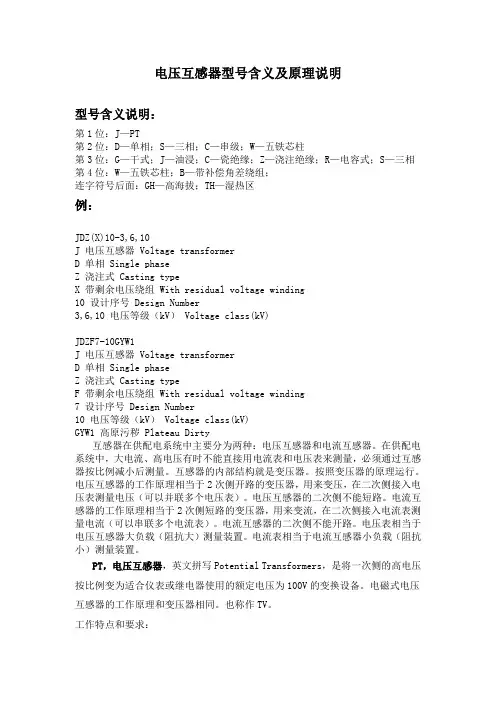

.电流互感器及电压互感器型号含义说明
PT型号含义说明
第1位：J—PT
第2位：D—单相；S—三相；C—串级；W—五铁芯柱
第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相
第4位：W—五铁芯柱；B—带补偿角差绕组；
连字符号后面：GH—高海拔；TH—湿热区
CT型号含义说明
第1位：L—CT
第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；
D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘
式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量
第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型
例：
LZZBJ9-10A3G
L 电流互感器Current transformer
Z 支柱式Post type
Z 浇注式Casting type
B 带保护级Wity protective class
J 加强型Reinforced type
9 设计序号Design Number
10 额定电压（kV）Highest voltage for equipment(kV)
A3G 结构代号Structure code
LFZ-10Q
L 电流互感器Current transformer
F 复匝式
Z 浇注式Casting type
10 额定电压（kV）Highest voltage for equipment(kV)
Q 结构代号Structure code
LZZ-10
L 电流互感器Current transformer
Z 支柱式Post type
Z 浇注式Casting type
10 额定电压（kV）Highest voltage for equipment(kV)
LMZB7-10GYW1
L 电流互感器Current transformer
M 母线式Busbar type
Z 浇注式Casting type
B 带保护级Wity protective class
7 设计序号Design Number
10 额定电压（kV）Highest voltage for equipment(kV) GYW1 高原污秽Plateau Dirty
LDZB6-10Q 来源:https://www.doczj.com/doc/5714051156.html,
L 电流互感器Current transformer
D 单匝式
Z 浇注式Casting type
B 带保护级Wity protective class
6 设计序号Design Number
10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure code
LDJ2-10
L 电流互感器Current transformer
D 带触头盒
J 加强型Reinforced type
6 设计序号Design Number
10 额定电压（kV）Highest voltage for equipment(kV)
LZZJ-10
L 电流互感器Current transformer
Z 支柱式Post type
Z 浇注式Casting type
J 加强型Reinforced type
10 额定电压（kV）Highest voltage for equipment(kV)
LFSQ-10Q
L 电流互感器Current transformer
F 封闭式Hermetical type
S 手车式Handcart type
Q 加强型Reinforced type
10 额定电压（kV）Highest voltage for equipment(kV)
Q 结构代号Structure code
LCZ-35Q
L 电流互感器Current transformer
C 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type
35 额定电压（kV ）Highest voltage for equipment(kV)
Q 结构代号Structure code
JDZ(X)-3,6,10
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
X 带剩余电压绕组With residual voltage winding 3,6,10 电压等级（kV）Voltage class(kV)
JDZ(X)10-3,6,10
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
X 带剩余电压绕组With residual voltage winding 10 设计序号Design Number
3,6,10 电压等级（kV）Voltage class(kV)
JDZF7-10GYW1
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
F 带剩余电压绕组With residual voltage winding
7 设计序号Design Number
10 电压等级（kV）Voltage class(kV)
GYW1 高原污秽Plateau Dirty
LM2-06.05型电流互感器是“树脂浇注式电流互感器”
L--电流互感器
M--母线型
2--设计序号
06--额定电压为0.6KV
05--额定电压为0.5KV
AS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2S
L—电流互感器
Z—支柱式
Z—浇注绝缘
B—带保护级
J—加大容量
9—设计序号
12—额定电压（12KV）
150b—浇注体宽度为150mm
2S—热稳定电流时间
AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S
与上面的区别在于它的浇注体宽度变为175mm
LAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”
L—电流互感器
A—穿墙式
Z--浇注绝缘
B—带保护级
J—加大容量
12—额定电压（12KV）

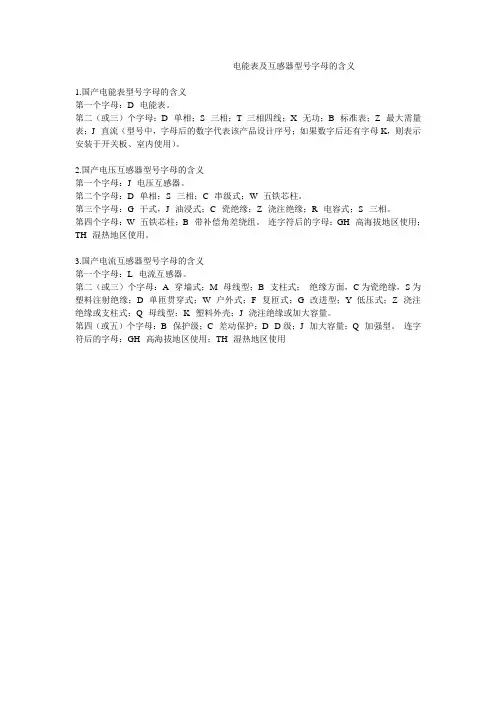

一般来说，国产电流互感器型号字母的含义如下：
第一个字母：L--电流互感器
第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。
第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。
二、电压互感器型号
JDZ(X)-3,6,10
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
X 带剩余电压绕组With residual voltage winding 3,6,10 电压等级（kV）Voltage class(kV)
JDZ(X)10-3,6,10
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
X 带剩余电压绕组With residual voltage winding 10 设计序号Design Number
3,6,10 电压等级（kV）Voltage class(kV)
JDZF7-10GYW1
J 电压互感器Voltage transformer
D 单相Single phase
Z 浇注式Casting type
F 带剩余电压绕组With residual voltage winding
7 设计序号Design Number
10 电压等级（kV）Voltage class(kV)
GYW1 高原污秽Plateau Dirty
JSZV-6R
J 电压互感器
S 三相
Z 绕注式
V V形接法
6 额定电压kV
R 带熔断器
JDZXF14-6
J 电压互感器
D 单相
Z 绕注式
X 带剩余电压绕组
F 带三个二次绕组
14 设计序号
6 额定电压kV
JSJV-10Q
J 电压互感器
S 三相
J 油式绝缘
V “V”式接线
10 电压电压（kV）Q 全工况
JSZW-10
J 电压互感器
S 三相
Z 浇注式
W 五注铁心
10 电压电压（kV）
工程编号：22-F212S 国电江南热电厂2X300MW机组新建工程 220kV电流互感器技术规书 编制单位：省电力勘测 2 0 0 8 年 5月
目次 1.总则 2.技术要求 3.设备规 4.供货围 5.技术服务 6.买方工作 7.工作安排 8.备品备件及专用工具 9.质量保证和试验 10.包装、运输和储存
1总则 1.0.1 本设备技术规书适用于国电江南热电厂2X300MW机组新建工程220kV户外独立式电流互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.0.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应提供符合工业标准和本规书的优质产品。 1.0.3 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。 1.0.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 1.0.5 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.0.6本工程采用KKS标识系统。中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。 1.0.7 本设备技术规书未尽事宜，由买、卖双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB311.1 《高压输变电设备的绝缘配合》 GB1208 《电流互感器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》 GB/T5832.1-1986《气体中微量水分的测定－－电解法》 GB/T8905-1996《六氟化硫电气设备中气体管理和检验导则》 GB/T8905-1989《高压开关设备六氟化硫中气体密封试验导则》 GB2900 《电工名词术语》 GB1984 《交流高压断路器》 GB191 《包装贮运标志》 封闭式组合电器》 GB7674 《SF 6 GB2536 《变压器油》 GB16847 《保护用电流互感器暂态特性技术要求》 GB156 《标准电压》 GB5582 高压电力设备外绝缘污秽等级 DL/T886 电流互感器和电压互感器选择及计算导则 JB/T5356-91 电流互感器试验导则 2.2 环境条件 2.2.1 环境温度：
正确地选择和配置电流互感器型号、参数, 将继电保护、自动装置和测量仪表等接入合适地次级,严格按技术规程与保护原理连接电流互感器二次回路,对继电保护等设备的正常运行, 确保电网安全意义重大。 1. 一次参数电流互感器的一次参 数主要有一次额定电压与一次额定电流。一次额定电压的选择主要是满足相应电网电压的要求,其绝缘水平能够承受电网电压长期运行, 并承受可能出现的雷电过 电压、操作过电压及异常运行方式下的电压, 如小接地电流方式下的单相接地(电 压上升倍。一次额定额定电流的考虑较为复杂,一般应满足以下要求:1 应大于所 在回路可能出现的最大负荷电流, 并考虑适当的负荷增长, 当最大负荷无法确定时, 可以取与断路器、隔离开关等设备的额定电流一致。 2 应能满足短时热稳定、动稳定电流的要求。一般情况下,电流互感器的一次额定电流越大,所能承受的短时热稳定和动稳定电流值也越大。 3 由于电流互感器的二次额定电流一般为标准的 5A 与 1A ,电流互感器的变比基本有一次电流额定电流的大小决定,所以在选择一次电流额定电流时要核算正常运行测量仪表要运行在误差最小范围,继电保护用次级又要满足 10%误差要求。 4 考虑到母差保护等使用电流互感器的需要,由同一母线引 出的各回路,电流互感器的变比尽量一致。 5 选取的电流互感器一次额定电流值应与国家标准 GBl208-1997推荐的一次电流标准值相一致。 2. 二次额定电流在 GB1208— 1997 中,规定标准的电流互感器二次电流为 1A 和 5A 。变电所电流互 感器的二次额定电流采用 5A 还是 1A ,主要决定于经济技术比较。在相同一次额定电流、相同额定输出容量的情况下,电流互感器二次电流采用 5A 时,其体积小,价格便宜,但电缆及接入同样阻抗的二次设备时,二次负载将是 1A 额定电流时的 25 倍。所以一般在 220kV 及以下电压等级变电所中, 220kV 回路数不多, 而 10~110kV 回路数较多,电缆长度较短时,电流互感器二次额定电流采用 5A 的。在 330kV 及以上电压等级变电所, 220kV 及以上回路数较多, 电流回路电缆较长时,电流互感器二次额定电流采用 1A 的。为了既满足测量、计量在正常使用的精度 及读数,又能满足故障大电流下继电保护装置的精工电流及电流互感器 10%误 差曲线要求, 二个回路常采用不同次级、不同变比。也可用中间抽头来选择不同变比。电流互感器的变比也是一个重要参数。当一次额定电流与二次额定电流确定后, 其变比即确定。电流互感器的额定变比等于一次额定电流比二次额定电流。 3.
10/√3：0.1/√3：0.1/√3：0.1/3 指的是变比一次线压10KV 相压除以√3 电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以3 0.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P 60/60/100VA 指的是容量 Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角（你写的是个三角估计你是打不出那个开口三角的符号吧） 问什么？ 6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压 了,0.1/√3也就是100V/√3同理是二次侧的相电压, 0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的. 20/30/100是这三组圈的容量. 不知道你想问什么?这样解释行不行 分母上是根号3吧。 10/根号3，是原边（即输入端）数据，指线电压为10KV ，相电压为（10/根号3）KV.这个电压互感器有三个副边，线电压均为100V，各自的相电压为（100/根号3）V。 联接组别是指原副边三相线圈的接法，原边和两个副边均为YN接线，即将三个绕组的一端接到一起再接到地，另一端分别接线路或测量表计的三相上。第三个副边的三个绕组依次串接起来，将最终的两端接到一个电压表（一般），用于测线路的零序电压。 20/30/100VA是三个副边的额定容量（即提供的电压与电流的代数积），准确级是指三个副边测量的精度，误差的大小，这个值越小，说明准确度越高。 这个概念是供电中的。 开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。 此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。 正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察
电流互感器的参数选择计算 本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。 一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值） 1、计算二次极限电动势： E s1=K alf I sn（R ct+R bn）=15×5×（0.45+1.2）=123.75V 参数说明： （1）E s1：CT额定二次极限电动势（稳态）； （2）K alf：准确限制值系数；
（3）I sn：额定二次电流； （4）R ct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值： 5A产品：1～1500A/5 A产品0.5Ω 1500～4000A/5 A产品 1.0Ω 1A产品：1～1500A/1A产品6Ω 1500～4000A/1 A产品15Ω 当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。 （5）R bn：CT额定二次负载，计算公式如下： R bn=S bn/ I sn 2=30/25=1.2Ω； ——R bn：CT额定二次负载； ——S bn：额定二次负荷视在功率； ——I sn：额定二次电流。 当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT额定二次负载 2、校核额定二次极限电动势 有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。 E s1=127.5V 路电流下CT裕度是否满足要求） 1、计算最大短路电流时的二次感应电动势： E s=I scmax/K n（R ct+R b）=10000/600×5×（0.45+0.38）=69.16V 参数说明： （1）K n：采用的变流比，当进行变比调整后，需用新变比进行重新校核； （2）I scmax：最大短路电流； （3）R ct：二次绕组电阻；（同上） 当通过改变CT二次绕组接线方式调大CT变比时，应重新测量CT额定二次绕组电阻 （4）R b：CT实际二次负荷电阻（此处取实测值0.38Ω），当有实测值时取实测值，无实测值时可用估算值计算，估算值的计 算方法如下： 公式：R b = R dl+ R zz ——R dl：二次电缆阻抗； ——R zz：二次装置阻抗。 二次电缆算例： R dl=（ρl）/s =（1.75×10-8×200）/2.5×10-6 =1.4Ω ——ρ铜=1.75×10-8Ωm； ——l：电缆长度，以200m为例； ——s：电缆芯截面积，以2.5mm2为例； 二次装置算例： 电容式电压互感器型号说明及内部结构详解 型号: TYD110／√3─0.02H TYD－电容式电压互感器 〔T－成套；Y－电容式；D－单相〕 110／√3－额定相电压 0.02－额定电容量（μF ） H－用于Ⅲ、Ⅳ级污秽地区 新型绝缘结构的电容式电压互感器的研究 摘要：对研制新型绝缘结构的电容式电压互感器的技术性能进行了阐述，说明该产品的研究开发是成功的。 关键词：电容式电压互感器铁磁谐振局部放电温升 1前言 本新型绝缘结构的电容式电压互感器的研究课题是广西壮族自治区技术攻关项目，经研究、试制，产品通过了广西壮族自治区技术鉴定。 本电容式电压互感器采用一种新型的绝缘结构，即电磁装置为干式结构。具有下列技术经济特点： 1．1电磁单元先经过绝缘处理，然后充微正压SF6气体保护。 1．2 防渗漏效果好，气体年泄漏率小于0．05％，产品使用寿命期间几乎不用补气。1．3电磁单元无渗漏油的隐患，不用化验油样等年检。 1．4 由于电磁装置充气，可以节省油处理工艺时间，从而缩短产品的生产周期，同时改善了劳动条件。 1．5对研制GIS用电容式电压互感器提供技术支持。 2研究的主要内容 2．1产品性能指标 2．1．1 产品主要性能指标见表1。 2．1．2 产品电容分压器的tanδ≤0．10％，电容偏差不超过额定值的±5％。 2．1．3 中间电压变压器绕组连接组为1／1／1－12－12。 2．1．4 产品气体年泄漏率应不超过0．5％。 2．1．5 产品其余性能按GB／T4703－2001《电容式电压互感器》及JJG314－1994《测量用电压互感器》相应技术要求执行。 2．1．6 产品外形及结构图见图1。 2．2 耐压性能 由于电磁装置先经绝缘处理，即使SF6气压为0．1MPa的情况下亦通过了耐压试验，因此绝缘强度能够达到要求。 2．3 铁磁谐振 电流互感器及电压互感器型号含义说明 PT型号含义说明 第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱 第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组； 连字符号后面：GH—高海拔；TH—湿热区 CT型号含义说明 第1位：L—CT 第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘； D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量 第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例： LZZBJ9-10A3G L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type 9 设计序号 Design Number A3G 结构代号 Structure code LFZ-10Q L 电流互感器 Current transformer F 复匝式 Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code LZZ-10 L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) LMZB7-10GYW1 L 电流互感器 Current transformer M 母线式 Busbar type Z 浇注式 Casting type B 带保护级 Wity protective class 7 设计序号 Design Number 电流互感器有哪些主要技术数据?国标GB1208-75与IEC标准有什么不同? 电流互感器在规定的使用环境和运行条件下，主要技术数据如下: (1)额定电压 电流互感器不标额定一、二次电压，只有额定电压。额定电压是一次绕组所接线路的线电压，与电压互感器的额定一次电压相同。因此它不是一次绕组两端的电压，而是标志一次绕组对二次绕组和地的绝缘水平，只说明电流互感器的绝缘强度，而与容量无关。 由于电流互感器二次绕组的电压等于二次电流乘二次负荷，它是随二次负荷变化的，于是一次绕组的电压也随二次负荷变化，所以电流互感器都不标明一、二次(绕组)电压。电流互感器的电流比一般都大于1，所以一次电压小于二次电压。 (2)额定一次电流 额定一次电流是决定互感器误差和温升的一个参数，它取决于系统的额定电流。额定一次电流的等级有: 5、10, 15, 20, 30, 40, 50, 75, 100, 150, 200, (250)、 300, 400, (500)、600, (750), 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000, 6000, 8000, 10000,15000,20000, 25000A, (3)额定二次电流 额定二次电流是一个标准电流，一般为5A或IA, IEC标准还有2A的。它取决于二次设备的标准化。 (4)额定电流比 额定电流比是额定一次电流与额定二次电流之比，一般不以其比值表示，而是写成比式，例如150/5A等。 (5)额定负荷 额定负荷是电流互感器二次所接电气仪表、仪器或继电保护装置、连接导线等的总阻抗，而负荷是随二次回路变化的，所以规定有额定负荷。国标和IEC 标准，额定负荷均以伏安表示，它是在规定的功率因数和额定二次电流条件下所吸取的。 因为额定二次电流是一定的，所以额定二次负荷下的阻抗也是一定的，即等于伏安数除以额定二次电流的平方。 在规定的额定二次负荷下互感器二次侧所供给的视在功率(规定功率因数下)又称额定输出或额定容量。额定负荷以伏安表示时和额定输出数值相等。国标的额定输出标准值有: 5、10. 15, 20, 25, 30, 40, 50, 60。80, 100VA IBC标准值有: 2.5, 5、10, 15和30VA 电压互感器接线图及含义 电压互感器的含义： 双绕组和三绕组电压互感器的结构： 供测量用的电压互感器，一般都做成单相双绕组结构.当两端绝缘等级相同时，可以单相使用，也可以组合起来作三相使用。对这种电压互感器的主要技术要求是保证必要的准确级。 供接地保护用的电压互感器还具有一个辅助二次绕组，称三绕组电压互感器。三相的辅助二次绕组结成开口三角形，一旦系统发生单相接地时中性点出现位移，辅助二次绕组上会出现一个零序电压，所以辅助二次绕组现称零序电压线组。 三绕组电压互感器一般做成单相，做成三相时应采用三相五拄式(三相三柱旁扼式)铁心，且电压在10kv及以下，这是为了提供零序磁通的回路。对于这种电压互感器，零序电压绕组的准确级要求不高，一般为3B级或6B级，以保证开口三角端子电压在一定范围之内，但要求具有一定的过励磁特性。 三相五柱式电压互感器与单相电压互感器： 三相五柱设计是高压侧Y0接线，低压侧是Y0（三柱） +开口三角（两柱） 低压侧是Y0（三柱）用于线电压和相电压的测量，中性点接地系统。不接地系统只能测线电压，无专用计量PT时，供计量表计电压量。 开口三角（两柱）在开口三角接有电压继电器，用于监视开口三角电压，检测系统的整体绝缘，用来反映系统发生接地时的零序电压。当开口三角电压达到启动值时，提供给保护需要的零序电压。小接地电流系统通常用于发信号。 这种互感器只限制制成10KV以下电压等级。应用于10KV以下系统。其优点是投资小，接线简单，操作及运行维护方便；其缺点是只发出系统接地的无选择性预告信号，不能确切判定发生接地的故障线路，运行人员需要通过拉路分割电网的方法来进一步判定故障线路，影响了非故障线路的连续供电。该装置的优点是以牺牲非故障线路的供电可靠性为代价的。 当然两个或三个同型号同规格单相互感器也可以组合来测量线电压、相电压或继电器保护之用。以及和电度表、功率表组合量电用。电压等级可以比集成的五柱式做得更高，且可以灵活配置，适用范围更广。 电流互感器的型号参数各代表什么 悬赏分：10 - 离问题结束还有14 天23 小时 LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA 请问以下参数各代表什么 一LZZBJ9-10A2 L电流互感器Currenttransformer Z支柱式Posttype Z浇注式Castingtype B带保护级Wityprotectiveclass J加强型Reinforcedtype 9设计序号DesignNumber 10额定电压（kV）Highestvoltageforequipment(kV) A2结构代号Structurecode 二600/5 电流倍数比率 三0.2S/0.5/10P20 精度是0.2级 10P20，后面的20就是准确限值系数。 10P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±10%。 准确限值系数的意义就是在保证误差在±10%范围内时，一次电流不能超过额定电流的倍数. 电压互感器中的根号3参数代表什么线电压是相电压的根号3倍 5.1 额定一次电流标准值 5.1.1 单电流比互感器 额定一次电流的标准值为：10A，12.5A，15A，20A，25A，30A，40A，50A，60A，75A以及它们十进位倍数或小数，有下标线的是优先值（10A、15A、20A、30A、50A、75A）。 5.1.2 多电流比互感器 额定一电流的最小值，采用5.1.1项所列的标准值。 5.2 额定二次电流标准值 额定二次电流的标准值为1和5A。 注：对于角接的电流互感器来说，这些额定值除以√3亦是标准值。 选自《电流互感器》（GB1208-2006） 要根据一次电流的大小选择电流互感器，一般要有30％的余量。 电流互感器选型首先电压等级与之一致。第二，与负荷相对应，一般一次侧为额定负荷电流 电流互感器及电压互感 器型含义大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】 电流互感器及电压互感器型号含义说明 PT型号含义说明 第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱 第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相 第4位：W—五铁芯柱；B—带补偿角差绕组； 连字符号后面：GH—高海拔；TH—湿热区 CT型号含义说明 第1位：L—CT 第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘 式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量 第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型 例： LZZBJ9-10A3G L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type 9 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure code LFZ-10Q L 电流互感器 Current transformer F 复匝式 Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code 电流互感器型号含义 电流互感器型号： 第一字母：L—电流互感器1Q1M y#V n i L:q.W0q 第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式I nn(J^/jK C"q 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用 EL7e*M9^%L 第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型 第五数字：电压等级产品序号 电压互感器型号由以下几部分组成，各部分字母，符号表示内容： 第一个字母：J——电压互感器； 第二个字母：D——单相；S——三相 第三个字母：J——油浸；Z——浇注； 第四个字母：数字——电压等级（KV）。 例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。 额定一次电压，作为互感器性能基准的一次电压值。 额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。 LZZBJ9-10A3G L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type 9 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure code LFZ-10Q L 电流互感器 Current transformer F 复匝式 Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code LZZ-10 L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) LMZB7-10GYW1 L 电流互感器 Current transformer M 母线式 Busbar type Z 浇注式 Casting type B 带保护级 Wity protective class 7 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV) GYW1 高原污秽 Plateau Dirty LDZB6-10Q L 电流互感器 Current transformer D 单匝式 Z 浇注式 Casting type B 带保护级 Wity protective class 电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：第一位字母：L——电流互感器。 第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。 第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。 第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。 字母后面的数字一般表示使用电压等级。例如：LMK－型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10k V电路的穿墙式电流互感器。 电流互感器型号及主要参数 一、电流互感器型号： 第一字母：L—电流互感器 第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序 接地检测用；W—抗污秽；R—绕组裸露式 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用 第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG 第五数字：电压等级产品序号 二、主要技术术要求 额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率表示，也可以用二次额定负荷阻抗Ω表示。 一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为～50 000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。 二次额定电流：允许通过电流互感器二次绕组的一次感应电流。 额定电流比(变比)：一次额定电流与二次额定电流之比。 额定电压：一次绕组长期对地能够承受的最大电压(有效值以kV为单位)，应不低于所接线路的额定相电压。电流互感器的额定电压分为，3，6，10，35，110，220，330，500kV等几种电压等级。 10％倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－1 0％时，一次电流对其额定值的倍数。10％倍数是与继电保护有关的技术指标。 准确度等级：表示互感器本身误差(比差和角差)的等级。目前电流互感器的准确度等级分为～1多种级别，与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用级或级；用于设备、线路的继电保护一 江苏省电力公司低压电流互感器技术规范 1、总则 本规范适用于江苏省电力公司系统内交流50Hz、额定电压0.38kV的计量用电流互感器（浇注式）。 本技术规范未明确之处，参照引用标准中相关标准执行。 供方提供的设备运行使用寿命应不小于30年，并提供设备投运后3年的质保期，投标报价应包含质保期内系统的维护费用，包括硬件更换、维修，定期检查，保养，系统软件升级，以及卖方维修人员的其它人工费用。设备软件及所有损坏（人为或不可抗力除外）的零部件所产生的费用由卖方支付。如采用全寿命周期招标，则产品保质期覆盖全寿命周期。 2、引用标准 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB1208 电流互感器 JJG313 测量用电流互感器检定规程 DL/T725 电力用电流互感器订货技术条件 DL/T448 电能计量装置技术管理规程 DL/T5137 电测量及电能计量装置设计技术规程 GB/T16934 电能计量柜 3、技术要求 3.1使用环境条件 3.1.1 环境温度 最高：40℃ 最低：-20℃ 3.1.2 使用条件所涉及到的海拔高度、风速、环境湿度、耐受地震能力、污秽等级、系统接地方式等应符合DL/T725的有关规定。 3.2 额定参数 3.2.1 额定一次电流标准值的选择 额定一次电流标准值宜在下述范围内进行选择： 75A、100A、150A、200A、250A、300A、400A、500A、600A、800A、1000A、1200A。 3.2.2 额定二次电流标准值 5A 3.2.3 准确度等级 0.2S级 3.2.4 额定二次负荷 10V A、15V A，功率因数：0.8～1.0 3.3 动热稳定要求 应符合GB1208和DL/T725的有关规定。 3.4 绝缘要求 应符合GB1208和DL/T725的有关规定。 3.5 误差特性 3.5.1 互感器检定误差控制 电流互感器二次计量绕组在接额定负荷和1/4额定负荷时，其检定误差应不大于JJG313规定误差限值的60%。 对于电流互感器额定一次电流值小于1200A规格时，在200%额定一次电流标准值时的比值差和相位差应不超过120%额定一次电流下JJG313规定的限值。 二次绕组输出电流波形失真度不大于1%。 3.5.2 检定互感器误差时二次负荷范围 互感器（计量绕组）应在25％～100％额定负荷下检测基本误差；额定二次电流为5A 的电流互感器最低下限负荷为2.5V A。 3.5.3 检定电流互感器误差时剩磁的影响 在电流互感器充磁和退磁两种情况下，剩磁影响不得大于误差限值的三分之一。 3.5.4 在高于下限使用温度5K和上限温度的情况下，施加50％额定电流120min，两种情况和常温条件情况的误差变化量不得大于误差限值的三分之一。误差测量时间不大于2min。 3.6 试验 互感器型号字母含义 电流互感器型号 LCZ-35Q L 电流互感器C 手车式Z 浇注式35 额定电压（kV）Q 结构代号 LDZB6-10Q L-电流互感器 D-单匝式 Z-浇注式 B 带保护级 6 设计序号 10 额定电压（kV）Q 结构代号 LDJ2-10 L 电流互感器J 加强型6 设计序号10 额定电压（kV） LFSQ-10Q L 电流互感器F 封闭式S 手车式Q 加强型10 额定电压（kV）Q 结构代号 LMZJ1-0.5 L：电流互感器； M：母线式； Z：树脂浇注； J：加大容量； 1：设计序号； 0.5：额定电压500V LMZB7-10GYW1 L 电流互感器M 母线式Z 浇注式B 带保护级7 设计序号10 额定电压（kV） GYW1 高原污秽 LXK-φ120 LX——电缆型 K——开合式 120——内径 LZZJ-10 L 电流互感器Z 支柱式Z 浇注式J 加强型10 额定电压（kV） LZZBJ9-10 L 电流互感器 Z 支柱式 Z 浇注式 B 带保护级 J 加强型 9 设计序号 10 额定电压（kV） 二、电压互感器型号 JDZ(X)-3,6,10 J 电压互感器D 单相Z 浇注式X 带剩余电压绕组3,6,10 电压等级（kV） JDZ(X)10-3,6,10 J 电压互感器D 单相Z 浇注式X 带剩余电压绕组10 设计序号3,6,10 电压等级（kV） JDZF7-10GYW1 J 电压互感器D 单相Z 浇注式F 带剩余电压绕组7 设计序号10 电压等级（kV）GYW1 高原污秽JSZV-6R J 电压互感器 S 三相 Z 绕注式 V V形接法 6 额定电压kV R 带熔断器 JDZXF14-6 J 电压互感器 D 单相 Z 绕注式 X 带剩余电压绕组 F 带三个二次绕组 14 设计序号 6 额定电压kV JSJV-10Q J 电压互感器 S 三相 J 油式绝缘 V “V”式接线 10 电压电压（kV） Q 全工况 JSZW-10 J 电压互感器 S 三相 Z 浇注式 W 五注铁心 10 电压电压（kV） 电流互感器型号字母的含义 一般来说，国产电流互感器型号字母的含义如下：第一个字母：l--电流互感器第二（或三）个字母：a--穿墙式；m--母线型；b--支柱式；绝缘方面，c为瓷绝缘，s为塑料注射绝缘；d--单匝贯穿式；w--户外式；f--复匝式；g--改进型；y--低压式；z--浇注绝缘或支柱式；q--母线型；k--塑料外壳；j--浇注绝缘或加大容量。第四（或五）个字母：b--保护级；c--差动保护；d--d级；j--加大容量；q--加强型。连字符后的字母：gh--高海拔地区使用；th--湿热地区使用。例1：laj-10型电流互感器，变比为400/5、准确度3.0级、容量1.2ω，参数解释？l-电流互感器；a-穿墙式；j-接地保护或加大容量；10-用于额定电压10kv；400/5：一次电流为400a时，二次电流为5a；3.0级是准确度正负3.0%；容量1.2ω，指二次侧串接的设备总电阻，实际上是 5a*5a*1.2ω=30va.其中，5a为二次侧额定电流。例2： lm2-0.66型电流互感器是“树脂浇注式电流互感器”l--电流互感器m--母线型2--设计序号0.66--额定电压为 0.6kvas12/150b/2s型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：lzzbj9-12 150b/2sl—电流互感器z—支柱式z—浇注绝缘b—带保护级j—加大容量9—设计序号12—额定电压（12kv）150b—浇注体宽度为 150mm2s—热稳定电流时间as12/175b/2s型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：lzzbj9-12 175b/2s与上面的区别在于它的浇注体宽度变为175mmlazbj-12型电流互感器是“穿墙式全封闭电流互感器”l—电流互感器a—穿墙式z--浇注绝缘b—带保护级j—加大容量12—额定电压（12kv）lmz-0.66 φ22~φ62是底座安装式圆形电流互感器，具有良好的绝缘性能与防潮性能，二次线接线端带铅封用塑料罩，具备较强的防窃电功能。主要用于过电线和电缆。老姚书馆馆提供 电流互感器型号代表什么意思 LM2-06.05型 AS12/1506/2S型 AS2/1756/2S型 LAZBJ-12型 回答： LM2-06.05型电流互感器是“树脂浇注式电流互感器” L--电流互感器 M--母线型 2--设计序号 06--额定电压为0.6KV 05--额定电压为0.5KV AS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12 150b/2S L—电流互感器 Z—支柱式 Z—浇注绝缘 B—带保护级 J—加大容量 9—设计序号 12—额定电压（12KV） 150b—浇注体宽度为150mm 2S—热稳定电流时间 AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：LZZBJ9-12 175b/2S 与上面的区别在于它的浇注体宽度变为175mm LAZBJ-12型电流互感器是“穿墙式全封闭电流互感器” L—电流互感器 A—穿墙式 Z--浇注绝缘 B—带保护级 J—加大容量 12—额定电压（12KV） 一般来说，国产电流互感器型号字母的含义如下： 第一个字母：。L--电流互感器 第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型； Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。 第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。 电压互感器型号含义及原理说明 型号含义说明： 第1位：J—PT 第2位：D—单相；S—三相；C—串级；W—五铁芯柱 第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组； 连字符号后面：GH—高海拔；TH—湿热区 例： JDZ(X)10-3,6,10 J 电压互感器 Voltage transformer D 单相 Single phase Z 浇注式 Casting type X 带剩余电压绕组 With residual voltage winding 10 设计序号 Design Number 3,6,10 电压等级（kV） Voltage class(kV) JDZF7-10GYW1 J 电压互感器 Voltage transformer D 单相 Single phase Z 浇注式 Casting type F 带剩余电压绕组 With residual voltage winding 7 设计序号 Design Number 10 电压等级（kV） Voltage class(kV) GYW1 高原污秽 Plateau Dirty 互感器在供配电系统中主要分为两种：电压互感器和电流互感器。在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。互感器的内部结构就是变压器。按照变压器的原理运行。电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。电压互感器的二次侧不能短路。电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。电流互感器的二次侧不能开路。电压表相当于电压互感器大负载（阻抗大）测量装置。电流表相当于电流互感器小负载（阻抗小）测量装置。 PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV。 工作特点和要求： 电流互感器技术参数选择问题的探讨 1 电流互感器的一次电流选择 电流互感器的额定一次电流由电力工程的实际负荷来决定，一般情况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流，此值应变换到互感器国标GB1208中规定的标准电流值。在中压开关柜中，一些用户往往按断路器的标准电流值作为互感器的额定电流，这种选择方法在大多数情况下是可以，但有几档电流值不适合互感器。例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等，而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。如按断路器标准选择，对设计制造及使用都是不利的，对设计制造而言，这些电流可能使二次绕组匝数出现分数匝。在使用时，误差校验及电流表、电度表的制度要重新制定，有的规则均要更改，难度太大。所以，对互感器额定电流数值的确定应对应互感器的标准。 2 互感器额定二次负荷的选择 互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数，应该根据工程的实际情况来合理选择。很多用户认为互感器的额定负荷选得越大越好，这个观点是不正确的。 按照国家标准GB1207~电流互感器》规定，测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外，既不同的测量准确级误差限值对应不同的一次电流，例如：1%、5 9/5、20 、100和120% 的额定一次电流( I1N)，二次负荷的范围是25 9/6～ 100 的额定负荷。这样，当工程实际中二次负荷超出这个范围，则其误差就不能保证在相应准确级误差限值范围内，特别是当实际负荷小于25 的额定负荷时，互感器的实际误差可能要超出限值，如图1所示。因为互感器的设计制造过程中一般采取了一定的因数补偿，补偿前与补偿后的误差曲线是平移的，由图1可见，额定一次电流在100 额定值附近时，误差正的方向超出了限值，结果适得其反。 另外，现在对于测量级一般都有仪表保安系数(instrument security factor，FS)的要求，例FS小于5。按国家标准GB1207规定，FS只是在额定二次负荷下保证的。因为对于已经是制造完成的互感器，其仪表保安系数与二次负荷成反比关系。因此，如果工程实际负荷小于额定负荷，则实际的仪表保安系数就增大，仪表保安系数大于5或大于1O，这所谓的仪表保安系数就不“保安”了，原来提出FS的初衷也就无意义了。如此，希望实际负荷要与额定负荷相接近。对于保护用电流互感器，从继电保护使用上讲，实际负荷小于额定负荷对继电保护是有利的。但过大的额定负荷使互感器的体积和成本过大而不经济，甚至要影响到开关柜(对于中压互感器)的尺寸放大，而难以实现。 综合上述规定，可以看出互感器的额定负荷应该作合理选择。现在随着测量仪表的进步及微机保护的推广使用，工程的实际负荷已比早期的确定要小得多了。要合理的选择二次负荷，最好对实际的工程进行计算来决定。 当经过计算得出的工程实际负荷比较大时，甚至远远超过常用互感器的负荷时，可以与互感器厂家进行沟通，如果还不能得到满意的回答，则可考虑选择二次电流为1 A(通常为5 A)。选用1 A，大大提高二次所接的阻抗，同时有利于互感器的设计制造，更降低成本。因 一、JDZJ-66KV高压电压互感器称说明概述 JDZJ-66KV高压电压互感器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。6KV高压电压互感器适于重合闸操作并有极高的操作可靠性与使用寿命。6KV高压电压互感器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。6KV高压电压互感器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。6KV高压电压互感器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用 四、6KV高压电压互感器选型 用户可根据被保护对象选用不同型号的6KV高压电压互感器，对使用场所的不同可选用防污型和高原型。 为满足市场的需求我厂可根据用户的要求设计各种非标产品。 《6KV高压电压互感器JDZJ-6》 五、6KV高压电压互感器使用条件： 1.适用于户内、外； 2.环境温度-40℃~+40℃； 3.海拔高度不超过3000m（瓷套式不超过1000m）； 4.电源频率不小于48Hz、不超过62 Hz； 5.长期施加在6KV高压电压互感器端子间的工频电压不超过6KV高压电压互感器的持续运行电压； 6.地震烈度8度及以下地区； 7.大风速不超过35m/s。 8.6KV高压电压互感器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。6KV高压 电压互感器是变电站被保护设备免遭雷电冲击波袭击的设备。6KV高压电压互感器测量电流是否超过电动机的额定电流值，调整整定电流值。电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。六、6KV高压电压互感器基本原理 6KV高压电压互感器是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。 6KV高压电压互感器的其核心元件采用了以航空标准的先进配方，具有十分优异的非线性（伏一安）特性，即在正常工作电压、电流之下，通过的电流有微安级，当遭受到过电压时，通过的电流瞬间达到数千安培，使避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。 传统的6KV高压电压互感器有因放电电压高、操作波放电分散性大导致辞操作波放电电压高等缺点，而扬州福一开关有限公司研发的6KV高压电压互感器具有良好的陡波响应特性，对陡波电压电流无延迟，操作残压低，没有放电分散性等优点，使得陡波、操作波下的保护裕度大大提高，而且在绝缘配合方面，能够作到陡波，雷电波、操作波的保护裕度近接一致，从而对电力设备提供最佳的保护。 6KV高压电压互感器，密封性能良好、防爆性优异，耐污秽免清洗并能减少雾天温闪发生，耐电蚀、抗老化、体积小、重量轻，便于安装和维护。是20世纪的更新换代产品。 七、6KV高压电压互感器技术标准 产品生产执行的标准为GB11032-2000（eqvIE60099-4.1991）《6KV高压电压互感器》、 JB/8952-20045《6KV高压电压互感器》 八、6KV高压电压互感器产品特点 1、体积小、重量轻、耐碰撞、运输无碰损，安装灵活，适合在开关柜内使用。 2、特殊结构，整体模压成形，无所隙、密封性良好、防潮防爆。 3、爬电距离大，憎水性好，耐污能力强，性能稳定，减少运行维护。 4、独特配方的航空技术标准，泄漏电流小，老化速度慢，使用寿命长。 5、实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。 九、用户需知 1、6KV高压电压互感器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。 2、6KV高压电压互感器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下6KV 高压电压互感器5年一次，35KV及以上6KV高压电压互感器2年一次）做如下试验并参照附表与运行前的数据进行对比。 3：测量6KV高压电压互感器的绝缘； 4：测量6KV高压电压互感器的耐压； 十、6KV高压电压互感器出厂报告 6KV高压电压互感器出厂检验报告电容式电压互感器型号说明及内部结构详解
