10/√3:0.1/√3:0.1/√3:0.1/3 指的是变比一次线压10KV 相压除以√3

电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以3

0.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P

60/60/100VA 指的是容量

Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角(你写的是个三角估计你是打不出那个开口三角的符号吧)

问什么?

6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压

了,0.1/√3也就是100V/√3同理是二次侧的相电压,

0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的.

20/30/100是这三组圈的容量.

不知道你想问什么?这样解释行不行

分母上是根号3吧。

10/根号3,是原边(即输入端)数据,指线电压为10KV ,相电压为(10/根号3)KV.这个电压互感器有三个副边,线电压均为100V,各自的相电压为(100/根号3)V。

联接组别是指原副边三相线圈的接法,原边和两个副边均为YN接线,即将三个绕组的一端接到一起再接到地,另一端分别接线路或测量表计的三相上。第三个副边的三个绕组依次串接起来,将最终的两端接到一个电压表(一般),用于测线路的零序电压。

20/30/100VA是三个副边的额定容量(即提供的电压与电流的代数积),准确级是指三个副边测量的精度,误差的大小,这个值越小,说明准确度越高。

这个概念是供电中的。

开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法,三相二次绕组按三角形接线连接,但最后有一点不连上,即构成开口三角。

此处没法作图,说一下:就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”,开口三角就是“a-x”的x与“b-x”的b相连,“b-x”中的x与“c-x”的c相连,从“a-x”的a与“c-x”x引出电压;这个没有完全闭合的三角形就是开口三角形,从这开口三角形引出的电压Ua-x,就是开口三角电压。

正常情况下,开口三角上没有电压,当发生系统单相接地时,电压互感器一次绕组就会有一相上无电压,造成对应的二次绕组上也无电压,则开口三角上就会出现电压。通过检测开口三角上的电压,就可以知道高压系统是否有接地现象,这在系统上被称为“接地监察

第六章电压互感器设计计算

第六章电压互感器设计计算 第一节计算依据 电压互感器计算依据是: (1)额定一次电压、 (2)额定二次电压 (3)剩余电压绕组(如果有)额定电压 (4)二次绕组准确级及额定电压,极限输出 (5)剩余电压绕组(如果有)准确级及额定电压 (6)额定频率 (7)绝缘水平 第二节铁心和绕组设计计算 一、铁心设计计算 1.铁心额定磁通密度选择 额定磁通密度是一个选择性很强的基本设计参数。不同的电压互感器其额定磁通密 度值差别很大。选择合适的额定磁通密度是产品设计中必须首先解决的问题之一。 额定磁通密度与互感器误差及过励磁特性直接有关,其数值选取分析如下。 (1)单相及三相不接地电压互感器通常用于测量过压、压保护,当系统发生故障时并不改变互感 器相间电压或线端与中心点的电压。因此这两种电压互感器并不承受系统故障所引起的工频电压升高。 它们可能承受的最大工频电压升高幅度一般不超过1.3倍额定电压,是指发电机突然甩负荷而引起的飞 转,长线电容效应等所引起的工频电压升高。此时如果铁心过饱和,二次绕组感应电势中将含

有较大的 三次谐波分量,电压波形失真。这种电压互感器选择磁通密度时需满足以下两点要求。 a.电压互感器在两个极限电压空载误差的差值不应过大。 b.系统出现工频电压升高时,互感器铁心不应过饱和。 这种电压互感器选取额定磁通密度应不大于1.2T。 (2)供中性点有效接地系统使用的单相接地电压互感器,主要用于测量及单相接地保护。 互感器 一次绕组连接在相与地间,它除了承受幅度一般不超过1.3倍额定电压的工频电压升高外,还要承受接 地短路引起的工频过电压,其幅度一般不超过1.5倍额定电压。这两种过电压都是瞬时的,选择这种互 感器额定磁通密度时,需满足以下三点要求。 a.测量用绕组在两个极限电压下空载误差的差值不应过大。 b.系统出现工频电压升高时,互感器铁心不应过饱和。 c.系统发生单相接地短路时,互感器铁心不应过饱和。 三点要求中起决定性作用的是c点。这种电压互感器选取额定磁通密度时应不大于1T。 (3)供中性点非有效接地系统使用的单相电压互感器和三相电压感器,它们所承受的过电压也有 两种。1.3倍额定电压的工频电压升高和单相接地短路引起的工频过电压,其幅度一般不超过1.9倍额定 电压。前一种过电压是瞬时的,而后一种过电压可持续数小时。 另外,中性点非有效接地系统中互感器可能引起并联铁磁谐振,仅以铁磁谐振要求,铁心额定磁通密度愈小愈好。

电压互感器使用指南..

电压互感器使用指南 1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。 2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。 4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小,若二次回路短路时,会出现很大的电流,将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下,一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。 5.为了确保人在接触测量仪表和继电器时的安全,电压互感器二次绕组必须有一点接地。因为接地后,当一次和二次绕组间的绝缘损坏时,可以防止仪表和继电器出现高电压危及人身安全。 电流互感器和电压互感器的正确使用指南 电流互感器的正确使用 (1)根据被测电流的大小选择电流互感器的额定电流比,也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需要注意的一点。此外要注意电流互感器的

额定电压大小,选择时要与使用它的线路电压相适应。 (2)与电流互感器配套使用的交流电流表应选5安的量程。通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。这样的电流表标明了应该配用的电流互感器的额定变流比,在选用这种电流表时,就一定要和相应的电流互感器配套使用。 (3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。 (4)电流互感器的初级串联接入被测电路,而它的次级则与测旦仪表连接。 (5)电流互感器次级和铁芯都要可靠地接地。 (6)电流互感器次级绝对不容许开路。 电压互感器的正确使用 (1)在选择互感器时,主要根据被测电压的高低选择电压互感器的额定变压比,也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。 (2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。为了读数方便起见,通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的,而在此仪表上标明了所需配用的电压互感器规格。因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。 (3)测量仪表所消耗的功率不要超过电压互感器的额定容量,否则将使互感器误差加大。 (4)电压互感器的初级线圈与被测电压的电路并联,而它的次级线圈则与测量仪表联接。 (5)电压互感器的初级线圈和次级线圈都要按保险丝,以防止意外的短路事故。电压互感器的次级线圈是不容许短路的,否则互感器将因过热而烧坏。 (6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地,这样,即使在绕组绝缘损纠;时,次级线圈一方对地的电压也不会升高,以前保人身和设备安全。 深入浅出单相及三相四线电能表互感器接线(1)

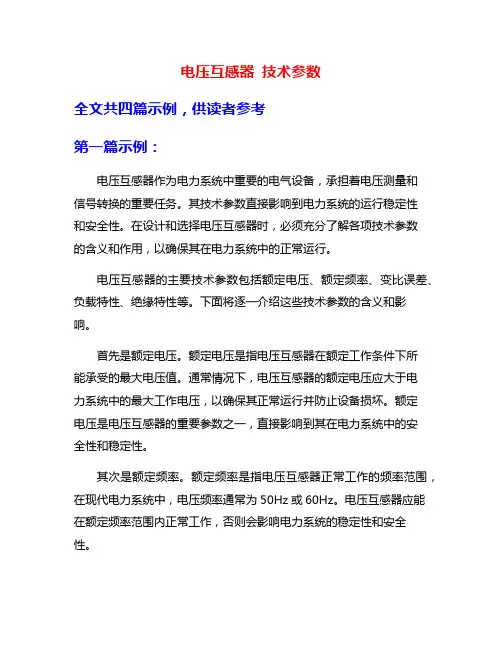

电压互感器参数说明书

10/√3:0.1/√3:0.1/√3:0.1/3 指的是变比一次线压10KV 相压除以√3 电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以3 0.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P 60/60/100VA 指的是容量 Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角(你写的是个三角估计你是打不出那个开口三角的符号吧) 问什么? 6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压 了,0.1/√3也就是100V/√3同理是二次侧的相电压, 0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的. 20/30/100是这三组圈的容量. 不知道你想问什么?这样解释行不行 分母上是根号3吧。 10/根号3,是原边(即输入端)数据,指线电压为10KV ,相电压为(10/根号3)KV.这个电压互感器有三个副边,线电压均为100V,各自的相电压为(100/根号3)V。 联接组别是指原副边三相线圈的接法,原边和两个副边均为YN接线,即将三个绕组的一端接到一起再接到地,另一端分别接线路或测量表计的三相上。第三个副边的三个绕组依次串接起来,将最终的两端接到一个电压表(一般),用于测线路的零序电压。 20/30/100VA是三个副边的额定容量(即提供的电压与电流的代数积),准确级是指三个副边测量的精度,误差的大小,这个值越小,说明准确度越高。 这个概念是供电中的。 开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法,三相二次绕组按三角形接线连接,但最后有一点不连上,即构成开口三角。 此处没法作图,说一下:就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”,开口三角就是“a-x”的x与“b-x”的b相连,“b-x”中的x与“c-x”的c相连,从“a-x”的a与“c-x”x引出电压;这个没有完全闭合的三角形就是开口三角形,从这开口三角形引出的电压Ua-x,就是开口三角电压。 正常情况下,开口三角上没有电压,当发生系统单相接地时,电压互感器一次绕组就会有一相上无电压,造成对应的二次绕组上也无电压,则开口三角上就会出现电压。通过检测开口三角上的电压,就可以知道高压系统是否有接地现象,这在系统上被称为“接地监察

变压器电压互感器电流互感器使用知识汇编

变压器、电压互感器、电流互感器使用知识汇编 (031):主变差动与瓦斯保护的作用有哪些区别??答:1)主变差动保护是按循环电流原理设计制造的,而瓦斯保护是根据变压器内部故障时会产生或分解出气体这一特点设计制造的。 2)差动保护为变压器的主保护,瓦斯保护为变压器内部故障时的主保护。 3)保护范围不同:A差动保护:?1)主变引出线及变压器线圈发生多相短路。?2)单相严重的匝间短 3)在大电流接地系统中保护线圈及引出线上的接地故障。 B瓦斯保护: 1)变压器内部多相短路 2)匝间短路,匝间与铁芯或外及短路 3)铁芯故障(发热烧损)?4)油面下将或漏油。?5)分接开关接触不良或导线焊接不良。?(032):主变冷却器故障如何处理??答:1)当冷却器I、II段工作电源失去时,发出“#1、#2电源故障“信号,主变冷却器全停跳闸回路接通,应立即汇报调度,停用该套保护。 2)运行中发生I、II段工作电源切换失败时,“冷却器全停”亮,这时主变冷却器全停跳闸回路接通,应立即汇报调度停用该套保护,并迅速进行手动切换,如是KM1、KM2故障,?不能强励磁。?3)当冷却器回路其中任何一路故障,将故障一路冷却器回路隔离。 (033):开口杯档板式瓦斯继电器工作原理? 答:正常时,瓦斯继电器开口杯中充满油,由于油自身重力产生力矩小

于疝气重力产生的力矩,开口杯,使的触点处于开断位置。当主变发生轻微故障时,气体将到瓦斯继电器,?迫使油位下降,使开口杯随油面 034):不符合并列下将,使触点接通,发出“重瓦斯动作“信号。?( 运行条件的变压器并列运行会产生什么后果??答:当变比不相同而并列运行时,将会产生环流,影响变压器的出力,如果是百分阻抗不相符而并列运行,就不能按变压器的容量比例分配负荷,也会影响变压器的出力。接线组 别不相同并列运行时,会使变压器短路。 (035):两台变压器并列运行应满足的条件是什么??答: 两台变压器并列运行应满足下列条件:a)绕组结线组别相同;b)电压比相等;c)阻抗电压相等;d)容量比不超过3:1。 40,在什么情况下需将运行中的变压器差动保护停用??答:变压器在运行中有以下情况之一时将差动保护停用: 1)差动二次回路及电流互感器回路有变动或进行校验时。?2) 继电保护人员测定差动保护相量图及差压时。 3) 差动电流互感器一相断线或回路开路时。?4) 差动回路出现明显异常现象时。 5)差动保护误动跳闸后。?(036):变压器除额定参数外的四个主要数据是什么??短路损耗、空载损耗、阻抗电压、空载电流。?(037):自耦变压器的中性点为什么必须接地? 运行中自耦变压器的中性点必须接地,因为当系统中发生单相接地故障时,如果自耦变压器的中性点没有接地,就会使中性点

电力系统中的电压互感器

电力系统中的PT PT即电压互感器,potential transformer 电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。 精密电压互感器是电测试验室中用来扩大量限,测量电压、功率和电能的一种仪器。 电压互感器和变压器很相像,都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小, 一般都只有几伏安、几十伏安,最大也不超过一千伏安。 线路上为什么需要变换电压呢?这是因为根据发电、输电 和用电的不同情况,线路上的电压大小不一,而且相差悬殊, 有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压,就需要根据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难,而且更主要的是,要直接制作高压仪表,直接在高压线路上测量电压,那是不可能的,而且也是绝对不允许的。 电压互感器的基本结构原理图(如图所示)和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘,使两个绕组之间以及绕组与铁心之间都有电的隔离。电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。 电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次

WS-104 数字显示温控器使用说明书

WS-104 数字显示温控器使用说明书 一、功能特点: ◆ 高级防水触摸按键面板。 ◆ 外置宽电压开关电源。 ◆ 具有:温度LED 显示、温度控制、自动和手动电热化霜控制、蒸发器风扇控制、压缩机延时启动保护,防误操作密码式设定参数、故障自诊断等功能。 ◆ 小型一体化结构,可直接控制一匹以内压缩机。 ◆ 适用各类风冷型冷柜及其它中低温制冷工程。 二、主要技术参数: ◆ 电源电压:160~250VAC 。 ◆ 控温范围:-40~45℃,精度:±1℃。 ◆ 压缩机继电器触点:30A/240VAC 。 ◆ 化霜继电器触点:10A/240VAC 。 ◆ 蒸发器风扇继电器触点:10A/240VAC 。 ◆ 冷库探头NTC :10K ;化霜探头NTC :10K 。 ◆ 外观尺寸: 77×35×62(长×宽×深),单位:mm 。 ◆ 安装开孔尺寸:71×29(长×宽),单位:mm 。 ◆ 工作环境:温度:-10~60℃;相对湿度:20%~90%(无结露)。 三、指示灯: ◆ 制冷指示灯:压缩机工作,制冷灯亮;压缩机延时启动,制冷灯闪烁;压缩机停止,制冷灯熄。 ◆ 化霜指示灯 :化霜过程中,化霜灯亮;化霜后滴水期间,化霜灯闪烁;退出化霜,化霜灯熄。 四、面板操作: ◆ 设定控制温度:按 键闪烁显示控制温度,按 或 键改变数值,按 键存储控制温度并长鸣一声返 回显示库温状态,如果10秒不按键,则不存储控制温度返回显示库温状态。 ◆ 手动进入或退出化霜:按住键5秒长鸣一声,可进入手动化霜(在满足化霜探头温度小于化霜终止温 度F3条件时)或退出化霜。 ◆ 查看化霜探头温度:按住键5秒长鸣一声,闪烁显示化霜探头温度,按 键或10秒不按键,返回显 示库温状态。 ◆ 设定参数:(注:进入设定参数的密码为“135”) 1. 按住键5秒后,显示“000”,百位数闪烁,按或键输入百位数1;按 键十位数闪烁, 按 或 键输入十位数3;按 键个位数闪烁,按 或 键输入个位数5;最后按 键确认密 码,如果密码正确,就显示参数代码“E1”,否则返回显示库温状态。 2. 按或 键可选择参数代码(E1—E6, F1—F6)。 3. 按 键闪烁显示当前参数代码的数值,按或 键可修改参数代码的数值并保存,按 键返回 选择参数代码状态。 4. 重复上两步操作可进行其它参数值设置。如果按 键或10秒不按键,就返回显示库温状态。 ◆ 恢复出厂参数:按照设定参数的方法输入密码“246”, 如果密码正确,成功恢复出厂参数就熄灭一下显示器再返回显示库温状态,否则直接返回显示库温状态。(注:恢复出厂参数的密码为“246”) ◆ 参数表: 五、功能说明 ◆ 温度控制: 1. 通电LED 屏显示库温,当库温大于(控制温度+回差温度)时,经过延时(E4参数)后压缩机启动;当库温小于控制温度时,压缩机停止。 2. 为了保护压缩机,压缩机每次停机时间,要超过延时启动时间才能启动。 ◆ 电热化霜: 1. 工作了一个化霜周期(F2参数),如化霜探头温度小于化霜终止温度(F3参数),就进入自动化霜状态,化霜指示灯亮,发热丝工作,压缩机和蒸发器风扇停止。 2. 当化霜探头温度大于化霜终止温度或到了最长化霜时间(F1参数)时,则退出化霜状态。经过2分钟滴水时间后,返回正常温度控制状态,如库温大于(控制温度+回差温度),压缩机启动。 ◆ 化霜时锁定库温显示:当设置化霜时的库温显示方式参数F4=1时,在化霜过程中锁定显示化霜开始时的库温,到化霜结束后,如果库温小于(控制温度+回差温度)或到了20分钟才恢复正常的库温显示。 ◆ 非正常工作模式: 1. 当库温探头短路或库温大于45℃时,显示“HH ”;当库温探头开路或库温低于-40℃时,显示“LL ”。此时进入定时控温模式,压缩机按照停止20分钟,运行30分钟的间歇方式工作。 2. 当化霜探头发生故障时,则终止化霜状态只受最长化霜时间(F1参数)控制。 六、安装使用注意事项: ◆ 为防止高频干扰,探头线不可与电源或控制线捆扎并行、要分开布线。 ◆ 探头安装时应头朝上、线朝下;化霜探头应置于蒸发器金属片中结冰最厚的地方,且不能靠近发热丝。 ◆ 温控器不能装在有滴水的地方。 七、温控器配套附件: ◆ 感温探头2条,开关电源1只,挡板1块及φ3螺钉1枚, ◆ 安装支架2只,说明书1份。 接线图 面板图

0.4kv电压互感器型号_35kv电压互感器型号

0.4kv电压互感器型号_35kv电压互感器型号 什么是电压互感器?电压互感器(PotenTIaltransformer简称PT,V oltagetransformer也简称VT)和变压器类似,是用来变换线路上的电压的仪器。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。 电压互感器的基本结构和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘,使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。 电压互感器的工作原理其工作原理与变压器相同,基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定,正常运行时接近于空载状态。 电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故。 测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。 正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和为零。一旦发

史上最全的变压器及互感器知识汇总

史上最全的变压器及互感器知识汇总 云回路| 2016-03-01 17:58 上万电气人已关注云回路公众号↑↑↑ 变压器型号含义 干式变压器: 例如,(SCB10-1000KVA/10KV/0.4KV): S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。 C的意思表示此变压器的绕组为树脂浇注成形固体。 B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。 10的意示是设计序号,也叫技术序号。 1000KVA则表示此台变压器的额定容量(1000千伏安)。 10KV的意思是一次额定电压,0.4KV意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 (1)绕组藕合方式,涵义分:独立(不标);自藕(O表示)。 (2)相数,涵义分:单相(D);三相(S)。 (3)绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。 (4)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(F):水冷却器(S)。(5)油循环方式,涵义:自然循环(不标);强迫油循环(P)。 (6)绕组数,涵义分;双绕组(不标);三绕组(S);双分裂绕组(F)。 (7)调压方式,涵义分;无励磁调压(不标):有载调压抑(Z)。 (8)线圈导线材质,涵义分:铜(不标);铜箔(B);铝(L)铝箔(LB)。(9)铁心材质,涵义;电工钢片(不标);非晶合金(H)。 (10)特殊用途或特殊结构,涵义分;密封式(M);串联用(C);起动用(Q);防雷保护用(B);调容用(T);高阻抗(K)地面站牵引用(QY);低噪音用(Z);电缆引出(L);隔离用(G);电容补偿用(RB);油田动力照明用(Y);厂用变压器(CY);全绝缘(J);同步电机励磁用(LC)。 一、电力变压器型号说明如下: 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么? 变压器型号 一、电力变压器型号说明如下: 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么? D S J L Z SC SG JMB YD BK(C) DDG D-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注 SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器(C为C型铁芯结构)DDG-单相干式低压大电流变压器 表1:变压器的型号和符号含义 型号中符号排列顺序含义代表符号 内容类别

电压互感器技术规范书.doc

东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程220KV电压互感器技术规范书 批准: 审核: 编制: 东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程 2006 年3月

目次 1.总则 2.技术要求 3.设备规范 4.供货范围 5.技术服务 6.买方工作 7.工作安排 8.备品备件及专用工具 9.质量保证和试验 10.包装、运输和储存

1总则 1.0.1本设备技术规范书适用于东方希望包头稀土铝业有限责任公司自备电厂新一期工程电压互感器,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.0.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合工业标准和本规范书的优质产品。 1.0.3如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。 1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.0.6本设备技术规范书未尽事宜,由买、卖双方协商确定。 2技术要求 2.1应遵循的主要现行标准 GB/T311.1 《高压输变电设备的绝缘配合》 GB4703 《电容式电压互感器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》 GB2900 《电工名词术语》 GB1207 《电压互感器》 GB1984 《交流高压断路器》 GB191 《包装贮运标志》 GB7674 《SF6封闭式组合电器》 GB2536 《变压器油》 GB156 《标准电压》 2.2环境条件 2.2.1周围空气温度 最高温度:+40 ℃ 最低温度:-40 ℃ 最大日温差:25 ℃ 日照强度:0.1 W/cm2(风速0.5m/s) 2.2.2海拔高度:1034 m 2.2.3最大风速:30 m/s 2.2.4环境相对湿度:68 %

电压互感器知识全解

一、何谓电压互感器 1电压互感器(Potentialtransformer简称PT,Voltagetransformer也简称VT)和降压变压器很相像,都是用来变换线路或母线上的电压。 2电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。 3改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。 4电压互感器将高电压按比例转换成低电压,一般为100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等设备。 二、电压互感器的作用 1电压互感器时隔离高电压,供继电保护、自动装置和测量仪表获取一次电压信息的传感器。把高电压按比例关系变换成100V或100/3V标准二次电压,供计量、仪表装置和继电保护使用。 2同时使用电压互感器可以将高电压与电气工作人员隔离,保证设备和人身安全的作用。三、电压互感器分类 1按安装地点可分:户内式和户外式。35kV及以下多为户内式,35kV及以上多为户外式,其绝缘有明显差距。 2按相数可分:单相式和三相式。10kV及以下采用三相式。 3按绕组数可分:双绕组、三绕组和四绕组。 4按绝缘方式可分:干式、浇注式、油浸式和气体式。 5按工作原理可分为:电磁式、电容式和新型的光电式电压互感器。 其中电磁式可分为:三相式和单相式;三相式又可分:三相两柱式和两相五柱式。 四、电压互感器结构 1油浸式电压互感器 油浸式电压互感器分为:单级式和串级式单级式,单级式可用于220kV及以下电压等级,串

电压互感器设计计算完整版

电压互感器设计计算 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

第六章电压互感器设计计算 第一节计算依据 电压互感器计算依据是: (1)额定一次电压、 (2)额定二次电压 (3)剩余电压绕组(如果有)额定电压 (4)二次绕组准确级及额定电压,极限输出 (5)剩余电压绕组(如果有)准确级及额定电压 (6)额定频率 (7)绝缘水平 第二节铁心和绕组设计计算 一、铁心设计计算 1.铁心额定磁通密度选择 额定磁通密度是一个选择性很强的基本设计参数。不同的电压互感器其额定磁 通密度值差别很大。选择合适的额定磁通密度是产品设计中必须首先解决的问题 之一。 额定磁通密度与互感器误差及过励磁特性直接有关,其数值选取分析如下。 (1)单相及三相不接地电压互感器通常用于测量过压、压保护,当系统发生故障时并不改变互感 器相间电压或线端与中心点的电压。因此这两种电压互感器并不承受系统故障所引起的工频电压升高。 它们可能承受的最大工频电压升高幅度一般不超过倍额定电压,是指发电机突然甩负荷而引起的飞 转,长线电容效应等所引起的工频电压升高。此时如果铁心过饱和,二次绕组感应电势中将含有较大的 三次谐波分量,电压波形失真。这种电压互感器选择磁通密度时需满足以下两点要求。 a.电压互感器在两个极限电压空载误差的差值不应过大。 b.系统出现工频电压升高时,互感器铁心不应过饱和。 这种电压互感器选取额定磁通密度应不大于。 (2)供中性点有效接地系统使用的单相接地电压互感器,主要用于测量及单相接地保护。互感器 一次绕组连接在相与地间,它除了承受幅度一般不超过倍额定电压的工频电压升高 外,还要承受接 地短路引起的工频过电压,其幅度一般不超过倍额定电压。这两种过电压都是瞬时 的,选择这种互 感器额定磁通密度时,需满足以下三点要求。 a.测量用绕组在两个极限电压下空载误差的差值不应过大。 b.系统出现工频电压升高时,互感器铁心不应过饱和。 c.系统发生单相接地短路时,互感器铁心不应过饱和。

温控器说明书

LD-B10系列智能型 干式变压器巡回显示控制仪表 使用说明书 福建省力得自动化设备有限公司 第三版 警告:在进行变压器耐压试验前,应先将传感电缆插头与温控仪分离,以免 损坏温控仪!!!

目录 LD-B10系列仪表概述 LD-B10-10D仪表说明 LD-B10-10E仪表说明 LD-B10-10F仪表说明 ------Windows版监控软件说明 ----------DOS版监控软件说明 附录一(仪表安装图) 附录二(仪表传感电缆图)

LD-B10 系列仪表概述 一、特点 LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。仪表采用单片机技术,利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升,并具有相应的报警及控制功能,能够自动启停冷却风机对绕组进行强迫风冷,以保证变压器运行在安全状态。其主要特点有: ▲采用新型抗干扰设计,对于共模与串模干扰均有极强的抑制能力,并具有定时检测与校正功能,可随时排除随机干扰。同时,仪表的自动稳零系统还能有效地抑制零点漂移,确保仪表在各种条件下均能正常工作。 ▲综合应用单片机技术,能有效地判别传感器开路等故障信号,保证了仪表在上电、开路等情况下,不会误发超温报警或超温跳闸等信号。 ▲采用双四位LED显示方式,大显示器显示测量温度值,小显示器显示对应的测量绕组相序及报警绕组相序,并显示手动方式及最大值显示方式的提示符,使仪表工作状态及测量值的显示更加直观。 ▲操作简使,用户可通过仪表面板轻触键来设定控制风机启停的目标值及各种报警值,并具有可靠的参数保护功能,所有参数断电后均不会丢失。 ▲仪表不用电位器调校,无需用户在现场对各通道作任何调整。 ▲用户通过仪表安装架上的旋转支架来调整仪表表面的朝向。 二、主要技术指标 1、测量范围:0.0~200.0℃ 2、测量精度: 通用型:0.5级 分辨力:0.1℃ 3、使用条件: 环境温度 -20~+55℃ 相对湿度< 85% +10% 电源电压 220V AC -15% 电源频率(50HZ~ 60HZ)±2HZ 4、传感器参数: Pt100 5、抗干扰性能满足JB/T7631-94《变压器用电阻温度计》标准要求: 1)对共模250V(AC,50HZ)或串模200mV(AC,50HZ)干扰电压, 显示值变化小于基本误差值。 2)电快速瞬变: 仪表的电源线和输入/输出端能承受频率为5K Hz、电压分别为1KV和0.5KV的电快速瞬 显示和控制附加误差限的绝对值均满足标准要求。 3)静电干扰 仪表能承受4KV的静电放电试验,显示和控制附加误差限的绝对值均满足标准要求。 4) 空间射频干扰 仪表能承受频率为27~500MHz,场强为3V/m的幅射电磁场试验,其显示和控制附加误差限的绝对值均满足标准要 求。 6、数字补偿范围:0~±19.9℃ 7、保护功能:输入开路报警超量程报警 Watchdog功能仪表故障自检报警 8、超温报警及超温跳闸输出:继电器触点输出(触点容量7A/250VAC或10A/24VDC) 9、风机启停输出:继电器触点输出(触点容量7A/250VAC)

电压互感器相关知识汇总

电压互感器相关知识汇总 2014年3月19日 一、电压互感器简介 电压互感器(PT)的作用是将高电压成比例的变换为较低(一般为57V或者100V)的低电压,母线PT的电压采用星形接法,一般采用57V绕组,母线PT零序电压一般采用100V绕组三相串接成开口三角形。线路PT一般装设在线路A相,采用100V绕组。若有些线路PT只有57V绕组也可以,只是需要在DISA系统中将手动同期合闸参数中的100V改为57V。 PT变比测试由高压专业试验。 PT的一、二次也必须有一个接地点,以保护二次回路不受高电压的侵害,二次接地点选在主控室母线电压电缆引入点,由YMN小母线专门引一条半径至少2.5mm永久接地线至接地铜排。PT二次只能有这一个接地点(严禁在PT端子箱接地),如果有多个接地点,由于地网中电压压差的存在将使PT二次电压发生变化,这在《电力系统继电保护实用技术问答》上有详细分析。 电流互感器二次绕组不允许开路。 电压互感器二次绕组不允许短路。 CT与PT工作时产生的磁通机理是不同的。CT磁通是由与之串联的高压回路电流通过其一次绕组产生的。此时二次回路开路时,其一次电流均成为励磁电流,使铁芯的磁通密度急剧上升,从而在二次绕组感应出高达数千伏的感应电势。PT磁通是由与PT并联的交流电压产生的电流建立的,PT二次回路开路,只有一次电压极小的电流产生的磁通产生的二次电压,若PT二次回路短路则相当于一次电压全部转化为极大的电流而产生极大磁通,PT二次回路会因电流极大而烧毁。

二、常用电压互感器的接线 电压互感器在三相电路中常用的接线方式有四种,如下图

1、一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。如图1(a)。采集的是相间电压(线电压)。当用于110kV及以上中性点接地系统时,可测量某一相对地电压;当用于35kV及以下中性点不接地系统时,只能采用测量相间电压的接线方式,不能测量相对地电压。

电压互感器与电流互感器的作用原理两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别 电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进行直接测量。互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。 电流互感器作用及工作原理 电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示,可用它扩大交流电流表的量程。在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。 电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。原线圈串接在待测电路中时,它两端的电压降极小。副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。 由于I1/I2=K i(Ki称为变流比)所以I1=K i*I2

由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值,通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。 为了安全起见,电流互感器副线圈的一端和铁壳必须接地。 电流互感器规格型号识别方法 电流互感器的型号是由2~4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级(4级)。电流互感器型号中字母的含义如下: L:在第一位,表示电流互感器; D:在第二位,表示单匝贯穿式,在型号的最后一个字母时表示差动保护用(部分生产厂用B或C标出)

冻库温控器使用说明书

天智星-302型温控器供应与操作说明 导读:天智星-302型温控器,适用于采用冷风机作为蒸发器的冷库,数字显示温度,自动控制起停机、化霜、滴水时间等参数。天智星-302温控器,具体操作简介如下:温控器的主要功能为:1、设置压缩机工作温度范围,即上限和下限;2、设置化霜电加热的时间;3、设置化霜周期;4、设置化霜终止温度;5、设置化霜后滴水时间。设置过程详解:一、开始设置时,按住设定键三秒钟,即左上方第一个圆点亮时,表示可以进行开机温度值设定,此值为压缩机开机温度值。二、接着按设定键一下,第二个圆点亮时,表示可以设定停机温度值,此值为压缩机的停机温度值,… 天智星-302型温控器,适用于采用冷风机作为蒸发器的冷库,数字显示温度,自动控制起停机、化霜、滴水时间等参数。 〖南京德基广场麻辣诱惑冻库冷冻库天智星-302微电脑温度控制器〗 天智星-302温控器,具体操作简介如下: 温控器的主要功能为: 1、设置压缩机工作温度范围,即上限和下限; 2、设置化霜电加热的时间; 3、设置化霜周期; 4、设置化霜终止温度; 5、设置化霜后滴水时间。 设置过程详解: 一、开始设置时,按住设定键三秒钟,即左上方第一个圆点亮时,表示可以进行开机温度值设定,此值为压缩机开机温度值。 二、接着按设定键一下,第二个圆点亮时,表示可以设定停机温度值,此值为压缩机的停机温度值,温度值设定按上下键进行调整。 三、依次按下设定键进入下一个菜单项的设置,当显示屏显示字母P时,为化霜时间设定,1--60分钟范围内可调,一般设置在15分钟左右,可根据经验及风机结霜的实际情况来设定。 四、当显示屏显示字母H时,为化霜周期设置,该款温控器的化霜周期计算方式为压缩机工作累计时

电压互感器接线图及含义

电压互感器接线图及含义 电压互感器的含义:

双绕组和三绕组电压互感器的结构: 供测量用的电压互感器,一般都做成单相双绕组结构.当两端绝缘等级相同时,可以单相使用,也可以组合起来作三相使用。对这种电压互感器的主要技术要求是保证必要的准确级。 供接地保护用的电压互感器还具有一个辅助二次绕组,称三绕组电压互感器。三相的辅助二次绕组结成开口三角形,一旦系统发生单相接地时中性点出现位移,辅助二次绕组上会出现一个零序电压,所以辅助二次绕组现称零序电压线组。 三绕组电压互感器一般做成单相,做成三相时应采用三相五拄式(三相三柱旁扼式)铁心,且电压在10kv及以下,这是为了提供零序磁通的回路。对于这种电压互感器,零序电压绕组的准确级要求不高,一般为3B级或6B级,以保证开口三角端子电压在一定范围之内,但要求具有一定的过励磁特性。 三相五柱式电压互感器与单相电压互感器: 三相五柱设计是高压侧Y0接线,低压侧是Y0(三柱) +开口三角(两柱) 低压侧是Y0(三柱)用于线电压和相电压的测量,中性点接地系统。不接地系统只能测线电压,无专用计量PT时,供计量表计电压量。 开口三角(两柱)在开口三角接有电压继电器,用于监视开口三角电压,检测系统的整体绝缘,用来反映系统发生接地时的零序电压。当开口三角电压达到启动值时,提供给保护需要的零序电压。小接地电流系统通常用于发信号。 这种互感器只限制制成10KV以下电压等级。应用于10KV以下系统。其优点是投资小,接线简单,操作及运行维护方便;其缺点是只发出系统接地的无选择性预告信号,不能确切判定发生接地的故障线路,运行人员需要通过拉路分割电网的方法来进一步判定故障线路,影响了非故障线路的连续供电。该装置的优点是以牺牲非故障线路的供电可靠性为代价的。 当然两个或三个同型号同规格单相互感器也可以组合来测量线电压、相电压或继电器保护之用。以及和电度表、功率表组合量电用。电压等级可以比集成的五柱式做得更高,且可以灵活配置,适用范围更广。

XMT系列智能数显温控仪使用说明书

XMT-系列智能数显温控仪使用说明书 XMT-7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤,禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键,否则会损坏或划伤按键。 一、主要技术指标 1.1 输入 热电偶S R B K N E J T

热电阻Pt100 JPt100 Cu50 1.2 基本误差: 输入满量程的±0.5%±1个字 1.3 分辨率:1℃0.1℃ 1.4 采样周期:3次/sec,按需可达到8次/sec 1.5 报警功能:上限,下限,上偏差,下偏差上下限,上下偏差,围及待机状态报警 1.6 报警输出:继电器触点AC250V 3A(阻性负载) 1.7 控制方式:模糊PID控制、位式控制 1.8 控制输出:继电器触点(容量:220VAC3A) SSR驱动电平输出(DC0/5V) 过零触发脉冲:光偶可控硅输出1A 600V 移相触发脉冲:光偶可控硅输出1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA 1.11 面板尺寸:80×160 96×96 72×72 48×96 96×48 48×48

二、产品型号确认 产品代码: X M T ①- 7 ②③④-⑤⑥~⑦ ①仪表面板尺寸(高×宽mm) S:160×80 E:96×48 F:48×96 A:96×96 G:48×48 D:72×72 空:80×160 ②主控控制方式 0 二位式 2 三位式 3 位式PID 4 PID继电器输出 5 PID固态继电器输出 6 PID移相可控硅触发 7 PID过零可控硅触发

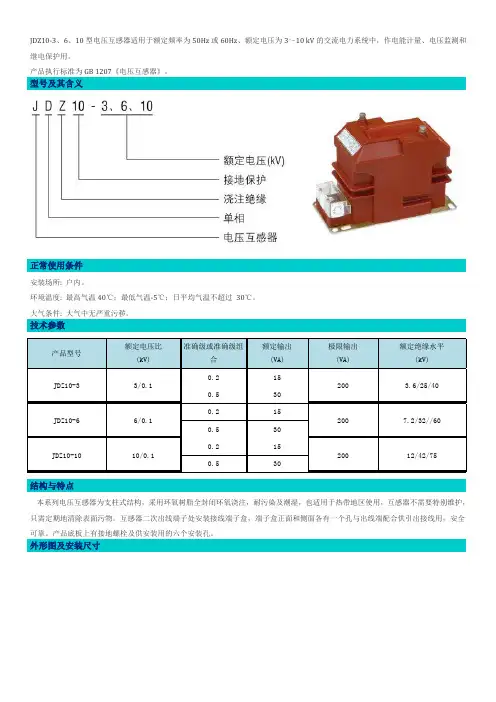

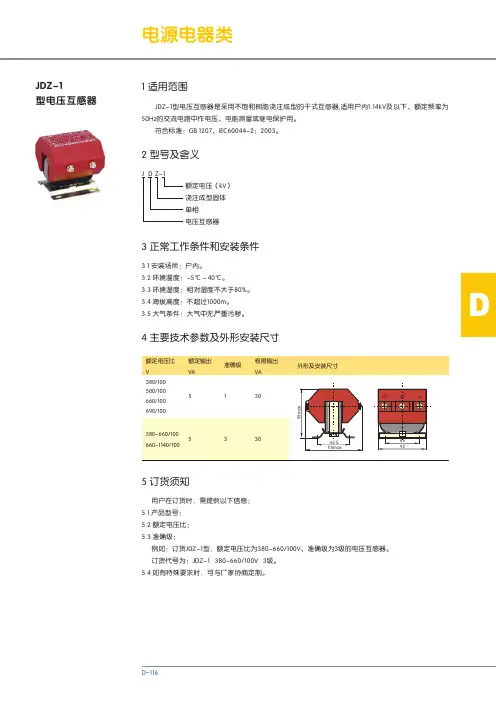

JDZX电压互感器介绍与说明
