电压互感器型号含义及原理说明

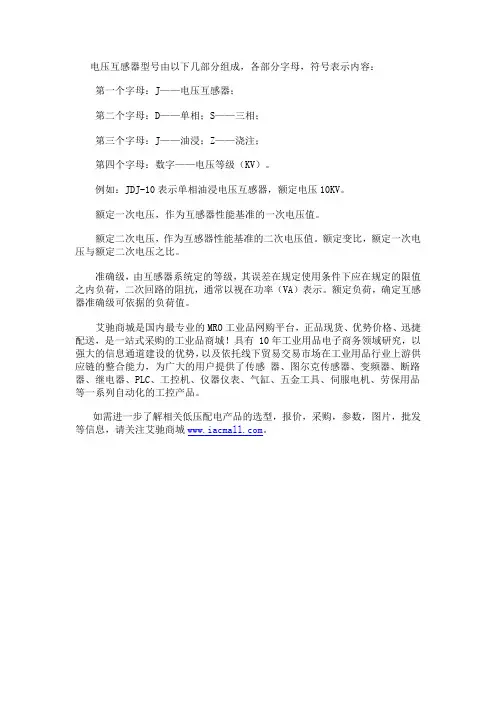

型号含义说明：
第1位：J—PT
第2位：D—单相；S—三相；C—串级；W—五铁芯柱
第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；
连字符号后面：GH—高海拔；TH—湿热区
例：
JDZ(X)10-3,6,10
J 电压互感器 Voltage transformer
D 单相 Single phase
Z 浇注式 Casting type
X 带剩余电压绕组 With residual voltage winding
10 设计序号 Design Number
3,6,10 电压等级（kV） Voltage class(kV)
JDZF7-10GYW1
J 电压互感器 Voltage transformer
D 单相 Single phase
Z 浇注式 Casting type
F 带剩余电压绕组 With residual voltage winding
7 设计序号 Design Number
10 电压等级（kV） Voltage class(kV)
GYW1 高原污秽 Plateau Dirty
互感器在供配电系统中主要分为两种：电压互感器和电流互感器。在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。互感器的内部结构就是变压器。按照变压器的原理运行。电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。电压互感器的二次侧不能短路。电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。电流互感器的二次侧不能开路。电压表相当于电压互感器大负载（阻抗大）测量装置。电流表相当于电流互感器小负载（阻抗小）测量装置。
PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV。
工作特点和要求：
1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性
接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。
使用电压互感器应注意以下事项：
1）电压互感器的二次侧在工作时不能短路。在正常工作时，其二次侧的电流很小，近于开路状态，当二次侧短路时，其电流很大（二次侧阻抗很小）将烧毁设备。
2）电压互感器的二次侧必须有一端接地，防止一、二次侧击穿时，高压窜入二次侧，危及人身和设备安全。
3）电压互感器接线时，应注意一、二次侧接线端子的极性。以保证测量的准确性。
4）电压互感器的一、二次侧通常都应装设熔丝作为短路保护，同时一次侧应装设隔离开关作为安全检修用。
5）一次侧并接在线路中
电压互感器在正常运行中，二次负载阻抗很大，电压互感器是恒压源，内阻抗很小，容量很小，一次绕组导线很细，当互感器二次发生短路时，一次电流很大，若二次熔丝选择不当，保险丝不能熔断时，电压互感器极易被烧坏。
如果电压互感器的二次侧运行中短路，二次线圈的阻抗大大减小，就会出现很大的短路电流，使副线圈因严重发热而烧毁。因此在运行中电压互感器不允许短路。一般电压互感器二次侧要用熔断器。只有35千伏及以下的互感器中，才在高压侧有熔断器其目的是当互感器发生短路时把它从高压电路中切断。
电压互感器是一种电压变换装置。它将高电压变换为低电压，以便用低压量值反映高压量值的变化。因此，通过电压互感器可以直接用普通电气仪表进行电压测量。
1、电压互感器又称仪用变压器，是一种电压变换装置；
2、电压互感器的容量很小，通常只有几十到几百伏安；
3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；
4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；
5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；
6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；
7、电压互感器常用于变配电仪表测量和继电保护等回路。
