Material Compatibility with Ozone
Using ozone for periodic shock treatments or for mold and smoke remediation should not cause concern with materials damage.
The ozone materials compatibility chart is for choosing ozone room construction materials / seals, or for industrial uses where constant concentrated high levels of ozone will be used.

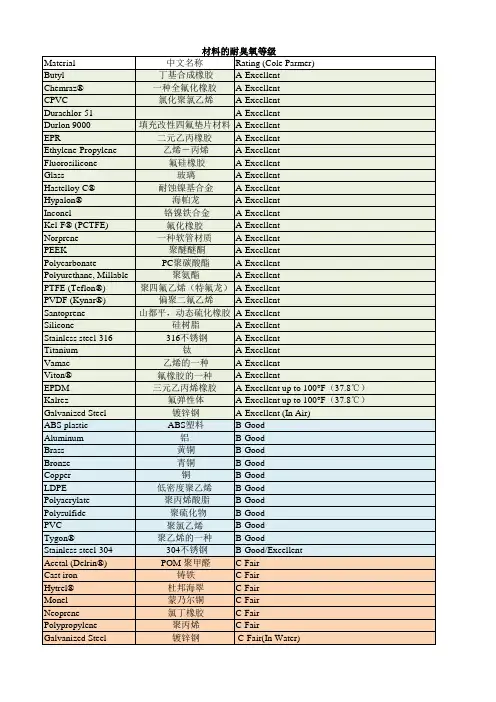

Ozone Compatible Materials
几种常用橡胶性能比较 天然橡胶（NR） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0～10 0 ° A调制。 丁腈橡胶（NBR） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30%左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20～100 ° A调制。 三元乙丙橡胶（EPDM） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55～150℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/海泊隆（CSM）
橡胶耐臭氧老化试验方法 耐臭氧试验目的：通过本试验方法可检测硫化橡胶、热塑性橡胶的耐臭氧性能。基露于含一定浓度臭氧的空气中和在规定温度且无光线直接影响的环境中进行的耐臭氧龟裂的试验方法.不同橡胶材料的耐臭氧能力随臭氧浓度和沮度的不同有明显差别。 1、试验标准：GB T7762-2003 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 2、试验设备：CLM-QL-100型臭氧老化试验箱进行试验（本处采用的是小样品，若样品过大可以采用更大型号的试验箱）。 3、试样：试样3个，长条标准试样宽度为不小于10 mm,厚度2.0 mm士。. 2 mm，拉仲前夹具两端间试样的长度不少于40 mm；哑铃标准试样应该由两端为12mm×12mm的正方形和中间宽为5mm，长为50 mm的长条构成.
4、试验条件： 臭氧浓度：最适宜浓度(50士5)×10-8 （注:臭氧浓度可用臭氧分压MPa表示,1×10-8 ,一臭氧浓度相当干1.01 MPa的臭氧分压。 温度：最适宜的试验温度为40℃士2'C.（也可根据使用环境选用其他温度，例如，30℃士2℃或23℃士2℃ ,但是使用这些温度所得到的结果与使用40'C12℃时的试验结果有差异。相对湿度：≤65%R.H 伸长率：通常选用下列一种或多种仲长率进行试验;5%±1%、10%士1%、15%士2%、20%士2%、30%士2%.40%士2%、50%士2%、60%士2%、80%士2%。 拉伸后的试样调节：拉伸后试样应该在无光，基本无臭氧的大气中调节48 h到96 h,调节温度应按GB/T 2941规定。 5、试验方法： 方法A 按规定进行调节后拉伸应变20%的试样，在臭氧试验箱经72 h后检查试样的龟裂情况.或按适用材料特性选择任一伸长率和暴露时间。 方法B 按规定采用一种或多种伸长率的试样，并进行调节.仅采用一种伸长率时.应采用20%伸长率.除非另有规定.在2h,4h,8h,16h,24h,48 h,72h和96h攀露后检查试样，必要时可适当延长暴露时问，并记录各种伸长率的试样出现龟裂的时间。 方法C 采用不少于四种伸长率的试样，并按进行调节。在2h,4h,8h,16h,24h,48h,72h和96h暴露后检查试样:如果需要.可适当延长暴露时间，并记录海种伸长率的试样开始出现龟裂的时间，
提高耐臭氧性 臭氧侵蚀橡胶往往发生在表面。我们周围空气中的臭氧浓度在逐年上升。臭氧对施加一定应变的橡胶制品的侵蚀结果就是产生裂纹，这些裂纹最终会导致橡胶制件的彻底失效。 1．蜡类抗臭氧剂 要提高静态条件下胶料的耐臭氧性，通常是添加各种蜡的共混物，如低分子量石蜡、高分子量石蜡或者微晶蜡等共混物，这些共混物仅限于提高胶料的静态耐臭氧性，如果加入过多，其实会使胶料的动态耐臭氧性下降。 2．对苯二胺类PPDs抗臭氧剂 对苯二胺PPDs是很有效的抗臭氧剂，即使在动态条件下，也能赋予胶料很好的耐臭氧性。 很多情况下，也会选用6PPDs作为动态条件下的有效抗臭氧剂。 将6PPD（长期有效）和77PPD（短期有效）并用，可以全面提高胶料的耐臭氧性。 3．微廒囊化PPD 对6PPD，可以考虑实施微胶囊技术，这种微胶囊剂可以选择醋酸纤维素。将微胶囊化的6PPD加入到胶料中，既可以长时间地保护胶料免受臭氧侵蚀又可以防止6PPD的向外迁移。 4。蜡/PPDs 要想使胶料在静态和动态条件下都具有很好的耐臭氧性，那么就选择一蜡并用一种对苯二胺类，如6PPD的抗臭氧剂。 5．NBC抗臭氧剂 二丁基二硫代氨基甲酸镍( NBC)对于NBR、CR和SBR 来说是较好的静态抗臭氧剂，但不适合在动态条件下使用的胶料。 6．抗臭氧剂的分子量与溶解度 有效的抗臭氧剂必须是与胶料相溶的，并且必须能迁移到表面而起到隔臭氧侵蚀的作用。通常其迁移速度取决其分子量以及}中的溶懈度 7. 6QDI 硫黄硫化的二烯类胶料中，要选用N-苯基-N，-1，3-=甲基丁基对喹啉亚胺(6QDI)做抗臭氧剂，因为硫化后，它会与橡胶主链或者是炭黑发生化学，结合，提高了胶料的耐臭氧性。因此，有报道说，在一些情况下，6QDI比6PPD/TMQ有更好的抗氧化作用。还有报道说，6QDI会部分转化成6PPD而起到抗臭氧侵蚀的作用。 8. 77PD 77PD（烷基PPD）主要用做静态臭氧保护齐U，并且是短期保护。在动态条件下，往往是不单独使用的，一般会与烷基，芳基PPD 并用，使胶料在静态和动态下都会有较好的耐臭氧性。通常6PPD与77PD会按2:1比例（质量比）并用，前者是为动态条件的臭氧保护，而后者是为静态条件的臭氧保护。 9． TMQ/6PPD 如果TMQ在抗臭氧或者疲劳保护方面还不够的话，可以并用6PPD[ N-苯基-N‘-（1，3-二甲基丁基）-对苯二胺]。这对于先暴露在氧气环境之后再暴露在臭氧环境中的胶料来说尤为重要。因此，TMQ与6PPD 并用是很常见的。I 10．非着色乙缩醛抗臭氧剂 对白色或者彩色胶料，可以使用非着色抗氧剂。可以考虑选用环状乙缩醛类抗氧荊（Bayer 公司的Vulkazon AFS）作为各种不同胶料的抗臭氧剂。
橡胶类产品的耐臭氧老化试验方法 橡胶的种类有很多通常可以分为以下两大类： 1、天然橡胶天然橡胶主要来源于三叶橡胶树，当这种橡胶树的表皮被割开时，就会流出乳白色的汁液，称为胶乳，胶乳经凝聚、洗涤、成型、干燥即得天然橡胶。合成橡胶是由人工合成方法而制得的，采用不同的原料（单体）可以合成出不同种类的橡胶。 2、通用橡胶是指部分或全部代替天然橡胶使用的胶种，如丁苯橡胶、顺丁橡胶、异戊橡胶等，主要用于制造轮胎和一般工业橡胶制品。通用橡胶的需求量大，是合成橡胶的主要品种。丁苯橡胶：丁苯橡胶是由丁二烯和苯乙烯共聚制得的，是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶和热塑性橡 胶（SBS）。顺丁橡胶：是丁二烯经溶液聚合制得的，顺丁橡胶具有特别优异 的耐寒性、耐磨性和弹性，还具有较好的耐老化性能。顺丁橡胶绝大部分用于生产轮胎，少部分用于制造耐寒制品、缓冲材料以及胶带、胶鞋等。顺丁橡胶的缺点是抗撕裂性能交差，抗湿滑性能不好。异戊橡胶：异戊橡胶是聚异戊二烯橡胶的简称，采用溶液聚合法生产。异戊橡胶与天然橡胶一样，具有良好的弹性和耐磨性，优良的耐热性和较好的化学稳定性。异戊橡胶生胶（未加工前）强度显著低于天然橡胶，但质量均一性、加工性能等优于天然橡胶。异戊橡胶可以代替天然橡胶制造载重轮胎和越野轮胎还可以用于生产各种橡胶制品。异丙橡胶：乙丙橡胶以乙烯和丙烯为主要原料合成，耐老化、电绝缘性能和耐臭氧性能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎胎侧、胶条和内胎以及汽车的零部件，还可以作电线、电缆包皮及高压、超高压绝缘材料。还可制造胶鞋、卫生用品等浅色制品。氯丁橡胶：它是以氯丁二烯为主要原料，通过均聚或少量其它单体共聚而成的。如抗张强度高，耐热、耐光、耐老化性能优良，耐油性能均优于天然橡胶、丁苯橡胶、顺丁橡胶。具有较强的耐燃性和优异的抗延燃性，其化学稳定性较高，耐水性良好。氯丁橡胶的缺点是电绝缘性能，耐寒性能较差，生胶在贮存时不稳定。氯丁橡胶用途广泛，如用来制作运输皮带和传动带，电线、电缆的包皮材料，制造耐油胶管、垫圈以及耐化学腐蚀的设备衬里。 那么如何鉴别橡胶制品的质量优良等级呢？ 目前国内的橡胶类产品的老化试验标准是参照国标《GB T7762-2003》硫化橡胶 或热塑性橡胶耐臭氧龟裂静态拉伸试验 试验条件的要求主要有：
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910376682.9(22)申请日 2019.05.07 (71)申请人 南漳富元鼎航空器材配件有限公司 地址 441500 湖北省襄阳市南漳县涌泉工 业园（马家洲居委会一组）(72)发明人 宋彭川 王智慧 李艳珊 张玉强 徐星月 王坤 熊琰 (74)专利代理机构 北京中济纬天专利代理有限 公司 11429 代理人 邓佳(51)Int.Cl. C08L 7/00(2006.01)C08L 11/00(2006.01)C08L 91/06(2006.01)C08L 91/00(2006.01) C08K 13/04(2006.01)C08K 3/04(2006.01)C08K 5/18(2006.01)C08K 7/06(2006.01)C08K 3/36(2006.01)C08K 3/34(2006.01)C08K 5/375(2006.01) (54)发明名称 一种耐臭氧防老的改性天然橡胶材料及其制备方法(57)摘要 本发明提出了一种耐臭氧防老的改性天然橡胶材料，由以下原料按重量份制备而成：天然橡胶60-70份、改性顺丁橡胶30-40份、炭黑40-50份、硫化剂2-2.5份、软化剂8-10份、促进剂2-2.5份、常用防老剂3-3.5份、新型防老剂2-2.5份、抗臭氧防护蜡2-2.5份、分散剂4-5份和氧化锌3-5份。本发明制备方法简单，原料来源广，制得的橡胶胶料具有良好的耐老化、弹性、耐紫外、耐臭氧、耐氧化、耐磨、抗疲劳等性能，力学性能优异， 具有广阔的应用前景。 权利要求书2页 说明书8页 CN 110229386 A 2019.09.13 C N 110229386 A
如何提高橡胶耐臭氧性 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
提高耐臭氧性 臭氧侵蚀橡胶往往发生在表面。我们周围空气中的臭氧浓度在逐年上升。臭氧对施加一定应变的橡胶制品的侵蚀结果就是产生裂纹，这些裂纹最终会导致橡胶制件的彻底失效。1．蜡类抗臭氧剂 要提高静态条件下胶料的耐臭氧性，通常是添加各种蜡的共混物，如低分子量石蜡、高分子量石蜡或者微晶蜡等共混物，这些共混物仅限于提高胶料的静态耐臭氧性，如果加入过多，其实会使胶料的动态耐臭氧性下降。 2．对苯二胺类PPDs抗臭氧剂 对苯二胺PPDs是很有效的抗臭氧剂，即使在动态条件下，也能赋予胶料很好的耐臭氧性。 很多情况下，也会选用6PPDs作为动态条件下的有效抗臭氧剂。 将6PPD（长期有效）和77PPD（短期有效）并用，可以全面提高胶料的耐臭氧性。3．微廒囊化PPD 对6PPD，可以考虑实施微胶囊技术，这种微胶囊剂可以选择醋酸纤维素。将微胶囊化的6PPD加入到胶料中，既可以长时间地保护胶料免受臭氧侵蚀又可以防止6PPD的向外迁移。 4。蜡/PPDs 要想使胶料在静态和动态条件下都具有很好的耐臭氧性，那么就选择一蜡并用一种对苯二胺类，如6PPD的抗臭氧剂。 5．NBC抗臭氧剂 二丁基二硫代氨基甲酸镍(NBC)对于NBR、CR和SBR来说是较好的静态抗臭氧剂，但不适合在动态条件下使用的胶料。
6．抗臭氧剂的分子量与溶解度 有效的抗臭氧剂必须是与胶料相溶的，并且必须能迁移到表面而起到隔臭氧侵蚀的作用。通常其迁移速度取决其分子量以及}中的溶懈度 硫黄硫化的二烯类胶料中，要选用N-苯基-N，-1，3-=甲基丁基对喹啉亚胺(6QDI)做抗臭氧剂，因为硫化后，它会与橡胶主链或者是炭黑发生化学，结合，提高了胶料的耐臭氧性。因此，有报道说，在一些情况下，6QDI比6PPD/TMQ有更好的抗氧化作用。还有报道说，6QDI会部分转化成6PPD而起到抗臭氧侵蚀的作用。 77PD（烷基PPD）主要用做静态臭氧保护齐U，并且是短期保护。在动态条件下，往往是不单独使用的，一般会与烷基，芳基PPD并用，使胶料在静态和动态下都会有较好的耐臭氧性。通常6PPD与77PD会按2:1比例（质量比）并用，前者是为动态条件的臭氧保护，而后者是为静态条件的臭氧保护。 9．TMQ/6PPD 如果TMQ在抗臭氧或者疲劳保护方面还不够的话，可以并用6PPD[N-苯基-N‘-（1，3-二甲基丁基）-对苯二胺]。这对于先暴露在氧气环境之后再暴露在臭氧环境中的胶料来说尤为重要。因此，TMQ与6PPD并用是很常见的。I 10．非着色乙缩醛抗臭氧剂 对白色或者彩色胶料，可以使用非着色抗氧剂。可以考虑选用环状乙缩醛类抗氧荆（Bayer公司的VulkazonAFS）作为各种不同胶料的抗臭氧剂。 据报道，与对苯二胺类抗氧剂相比，双-（1，2，3，6-四氢苯甲醛）-季戊四醇缩醛能赋予CR、IIR、CIIR、BIIR等胶料更高的耐臭氧性。 11．丁基胶与卤化丁基胶 丁基胶与卤化丁基胶本身具有较好的耐臭氧性。
说明：材料耐腐蚀性能 含钼不锈钢： (316L)对于硝酸，室温下＜5% 硫酸，沸(00Cr17Ni14Mo2)腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水，醋酸等介质，有较强的耐腐蚀 性，可广泛用于石油化工，尿素，维尼纶等工业．海水，盐水，弱酸，弱碱； 哈氏合金B: 对沸点以下一切浓度的盐酸有良好的耐（HB）腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化盐液的腐蚀； 哈氏合金C：能耐环境的氧化性酸，如硝酸，混酸或铬（HC）酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其他氧化剂的腐蚀．如高于 常温的次氩酸盐溶液，海水的腐蚀； 钛（Ti）：能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟，硝酸），有机酸，碱等的腐蚀．不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀，但如果酸中 含有氟化剂时，则腐蚀大为降低； 钽(Ta)：具有优良的耐腐蚀性，和玻璃很相似．除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质腐蚀． 根据被测介质的种类与温度，来选定衬里的材质。 衬里材料主要性能适用范围 氯丁橡胶耐磨性好，有极好的弹性，<80℃、一般水、污水,Neoprene高扯断力，耐一般低浓度酸、泥浆、矿浆。碱盐介质的腐蚀。 聚氨酯橡胶有极好的耐磨性能，耐酸碱 <60℃、中性强磨损的 Polyurethane 性能略差。矿浆、煤浆、泥浆。 聚四氟乙烯它是化学性能最稳定的一种 <180℃、浓酸、碱,PTFE 材料，能耐沸腾的盐酸、硫等强腐蚀性介质，酸、硝酸和王水，浓碱和各卫生类介质、高温 种有机溶剂，不耐三氟化氯二氟化氧。 F46 化学稳定性、电绝缘性、润滑性、〈180℃盐酸、硫,不粘性和不燃性与P TFE相仿，酸、王水和强氧化,F46材料强度、耐老化性、耐温性剂等，卫生类介 质。能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有交好的 抗撕裂性能。
耐腐蚀材料选用表
（1）牌号：F3%CrMo 代号：Cr30 机械性能：抗拉强度δ≥320MPa，硬度HB250-380，是铁素体型高硬度不锈钢。 主要特点：有一定的脆性，热裂、冷裂倾向大。不能补焊，机加工性能好。 它既有很好的耐磨性，又有良好的耐腐蚀性和较强的抗点蚀、抗晶间腐蚀能力， 是磷肥行业用泵的首选材料。 使用范围及水平：在磷酸28-30%、硫酸3-5%、CaSO 4.2H 2 O30-35%、F－1.6-2.5%、Cl－＜800ppm， 温度：75-80℃，介质条件下，叶轮寿命不低于半年，泵体寿命不低于一年。 应用举例：用于化肥厂萃取料浆、滤洗液、磷酸浓缩、磷石膏输送、表面冷却器及地槽等。用于磷肥厂：萃取料浆，滤洗液，成品酸输送，灰渣工位等工位。 （2）牌号： 00Cr20Ni25Mo4 代号：004 机械性能：抗拉强度δ≥320MPa，屈服强度δ 0.2 ≥179MPa，端面收缩率ψ≥30%，是低碳高镍铬奥氏体不锈钢。 主要特点：铸造性能、机械性能及机加工性能好，韧性好，焊接性能好。耐腐蚀性能极好，它在非氧化性酸如硫酸、磷酸、醋酸及甲酸中有很好的耐腐蚀性，在中性含Cl－ 介质中具有很好的抗点蚀性，同时具有良好的抗应力腐蚀性及抗缝隙腐蚀性能， 耐磨性差。 使用范围及水平：适用于70℃以下各种浓度的硫酸。在磷肥行业中主要用于磷酸的浓缩工位 （磷酸：50%，硫酸：3-5%，CaSO 4.2H 2 O：3-5%，F－：0.8-1.2%，Cl－：＜500ppm， 温度：90℃，叶轮寿命不低于半年，泵体寿命不低于一年。 在常压下耐任何浓度，任何温度的醋酸腐蚀，在甲酸及甲酸与醋酸的混酸中的耐 腐蚀性也很好。本材料为引进技术，广泛用于石油、石油化工、化工、化肥、海 洋开发等行业。 应用举例：用于磷化公司洗液泵、澄清酸泵，地槽泵；染料厂：稀硫酸泵。 （3）牌号：0Cr26Ni5Mo2Cu3 代号：CD4MCu 机械性能：抗拉强度δ≥700MPa，屈服强度δ 0.2 ≥485MPa，硬度HB300，是低碳双相（奥氏体+铁素体）不锈钢。 主要特点：硬度高，铸造性能好，机械性能及机加工性能好，焊接性能好。既有良好的耐腐蚀性，又有很好的耐磨性，在含有氯离子的介质中具有抗应力腐蚀性能。 使用范围及水平：适用于腐蚀性、磨蚀性介质。在磷肥行业中广泛用于滤洗夜、地槽及污水处理等工业，同时适用于小于60℃的稀硫酸介质。在磷酸28-30%、硫酸3-5%、
