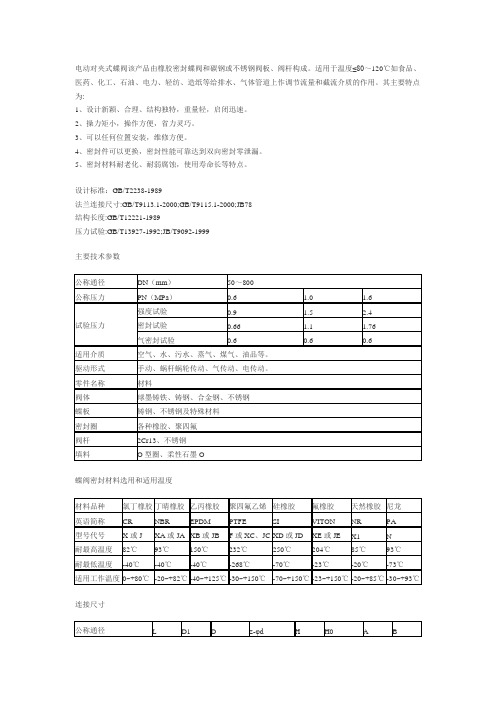

ZAJW调节型电动蝶阀调节蝶阀电动法兰硬密封蝶阀电动对夹蝶阀
上海权工为您提供最好的Z AJW调节型电动蝶阀国内领先的生产厂家。选用上海权工，质量100%。上海权工阀门提供：ZAJW调节型电动蝶阀价格,规格参数，型号，批发，代理ZAJW调节型电动蝶阀概述；
由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。
二、ZAJW调节型电动蝶阀主要技术参数：
阀体
型式：直通铸造蝶形阀、直通焊接蝶形阀
公称通径：DN50~4000 公称压力：PN0.6MPa
连接型式：对夹式、法兰连接、法兰连接凸面阀体、
阀板材质：WCB（SCPH2）CF8（304）、Q235A（SS41）
阀杆材质：2Cr13、304
适用温度：常温型-40℃~250℃
中温型：-40℃~450℃
高温型-40℃~600℃
填料：柔性石墨、石棉盘根、石棉编织填料。
阀内组件
阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、椭圆密封
泄漏量：普通型5‰、后座型4‰、椭圆型3‰ 可调比：30：1
三、ZAJW调节型电动蝶阀执行机构：
DP型
型式：DKJ（ZKJ）电动执行机构
电源：220VAC、50HZ
输入信号：正、反转反馈信号：4-20mA
环境温度：-10~+80℃
附件：ZP3101伺服放大器
DZ型
型式：SKJ、Auma全电子式电动执行机构
电源：220VAC（380VAC）、50HZ
输入信号：4-20 mA 反馈信号：4-20 mA
环境温度：-10~+80℃、-25~+80℃
额定转角：90°
四、ZAJW调节型电动蝶阀执行机构标准配置：
ZAJW调节型电动蝶阀由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。
我们真诚的为你们提供ZAJW调节型电动蝶阀知识与最好的ZAJW调节型电动蝶阀,上海权工致力精工！
电动调节阀的选型·安装·使用注意事项现实生活中的电动调节蝶阀得到了很广泛的应用，电动调节蝶阀通常是由角行程电动执行机构和蝶阀整体通过机械连接，经过安装调试后共同组成。电动调节蝶阀安装要点需要注意的：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。注：阀门生产厂家一般会根据客户的要求来生产此产品的。 调节阀概述调节阀又称控制阀，是执行器的主要类型。它是过程控制系统中用动力操作去改变流体流量和压力的装置。调节阀由阀、执行机构以及定位器等附件组成。执行器是一种直接改变操纵变量的仪表，是一种终端元件。执行机构是将控制信号转换成相应的动作来控制阀内截流件的位置或其他调节机构的装置，而定位器则使阀门的开度保持稳定。根据阀内组件（阀内、阀座）的结构，阀可分为“单座阀”（如HLS、HTS 型），“双座阀”（如ZMAN 型），“笼式（套筒）阀”（如HCB、TCB、HCBE、HPC 型），中心旋转球心的“V 型球阀”（如ZSVJ、ZSSV-16T、ZSSV-64T、KT1100 型）、偏心旋转球心的“V 型球阀”（如VBL、VBY 型），偏心旋转的“蝶阀”（如WB300、VBS 型）等。在工艺系统中调节阀属于截留部件，起变阻元件的作用，其核心是一个客人移动的阀心与不动的阀座之间形成的截留窗口，
电动蝶阀使用说明 书中英文
电动蝶阀Electric Butterfly Valve 使用说明书Operation Manual
一、用途 Ⅰ.Application 本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。 This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable. 二、结构及工作原理 Ⅱ.The structure and Working principle 1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。 1、The electric butterfly valve is composed of electric execute structure and butter fly valve. The relative electric execute. Working principle and main is refer to the operation manual of electric executor. 2、电动蝶阀按作业方式可分为电开式和电关式两种。电开式：无信号
电动蝶阀的工作原理 电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药等行业。常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。而因为有电动执行机构的辅佐，使蝶阀的发展又上了一个新台阶。 一、电动蝶阀的原理其实很简单，就像日常使用的刮胡刀一样，能量来源便是电力， 电力带动了阀板的运转，从而达到启闭阀门并流通或截止流体的作用。输入220V 电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC 或1～5VDC)及单相电源即可控制运转。 二、电动蝶阀的电动执行机构可以分为开关型和调节型，开关型电动蝶阀就是起到 开关的作用；而调节型电动蝶阀就是起到调节流量的作用，可以精确的将流量调节到千分度，也是价格比较高的一种阀门。电动蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 三、阀门作为安装在管道里的一种装置，如果去实地检查其开关状态似乎不是很切 合实际，于是便有了反馈信号的存在。电动蝶阀放置时，应保证电动装置不受挤压和接线端子受破坏，并防止接触腐蚀物质。搬运时应小心轻放，以免损坏电气元件和机械零件。 四、调节型本身就带有反馈信号，而开关型可根据客户的具体需要来选择是否安装 反馈信号。电动塑料蝶阀亦称PVC 电动蝶阀，采用一体式电动执行器于塑料蝶阀组成。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
五、电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门 上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。如果要求电动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。电动蝶阀的结构原理尤其适合制作大口径阀门。 如需进一步了解电动蝶阀的选型，报价，参数，图片，请继续关注易卖工控。
电动蝶阀产品使用说明 一、用途和主要性能规范 1.本阀安装在管路或设备上作截流、接通和调节流量之用。 2.主要性能规范 二、结构和作用原理 1.本阀为法兰连接，它是由阀体、蝶板、支架、阀杆、电动装置、密封圈等组成。 2.本阀依靠电动装置的电机或手轮旋转，带动阀轴转动90°，阀轴带动蝶板转动，从而实现开启或关闭。由于电动装置的特性，可任意调节流量。 3.电动装置带有极限终点限位开关，到终点能自动切断电路，同时为了安全起见并设有电力过载保护装置和信号灯指示。 三、外型与主要零件材质 1.外型及连接尺寸 型号 公称压力MPa 试验压力 适用温度℃ 适用介质 强度(水)MPa 密封(水)MPa D943H-10C 1.0 1.5 1.1 -29～425℃ 水、蒸气、油品 D943H-16C 1.6 2.4 1.8
型号公称 通径 尺寸 L D D1D2H1H2b-f Z-Φd D343H-10C 50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 8-Φ22 250 165 395 350 319 256.5 448.5 26-2 12-Φ22 300 178 445 400 370 289.5 508.5 26-2 12-Φ22 350 190 505 460 428 319.5 538.5 26-2 16-Φ22 400 216 565 515 480 358.5 583.5 26-2 16-Φ26 450 222 615 565 530 389 603 28-2 20-Φ26 500 229 670 620 582 428 652 28-2 20-Φ26 600 267 780 725 682 506.5 737.5 34-2 20-Φ30 700 292 895 840 794 543.5 792.5 34-5 24-Φ30 800 318 1015 950 901 602 866.5 36-5 24-Φ33 900 330 1115 1050 1001 667.5 985.5 38-5 28-Φ33 1000 410 1230 1160 1112 732.5 993.5 38-5 28-Φ36 型号公称 通径 尺寸 L D D1D2H1H2b-f Z-Φd D343H-16C 50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 12-Φ22 250 165 405 355 319 256.5 445.5 26-2 12-Φ26 300 178 460 410 370 290 505 28-2 12-Φ26 350 190 520 470 429 320 540 30-2 16-Φ26 400 216 580 525 480 360 585 32-2 16-Φ30 450 222 640 585 548 389 603 34-4 20-Φ30 500 229 715 650 609 428 643 36-4 20-Φ33 600 267 840 770 720 510 741 38-5 20-Φ36 700 292 910 840 794 543.5 792.5 40-5 24-Φ36 800 318 1025 950 901 604 874.5 42-5 24-Φ39 900 330 1125 1050 1001 667.5 985.5 44-5 28-Φ39 1000 410 1255 1170 1112 732.5 993.5 46-5 28-Φ42
电动球阀和电动蝶阀的区别： 首先从名称上就可以知道，他们都是用电动执行器来驱动。从物理结构上说，球阀和蝶阀的结构原理是完全不同，电动蝶阀的启闭件是一块蝶板，而球阀顾名思义用的是一个球芯作为启闭件的。因为球阀使用的是一个球芯，所以工艺可以做的很精致，所以口径相对蝶阀来说可以做到更小，这是球阀的优势，但是球阀的球芯做出大口径对成本与工艺要求较高，所以同样这也是球阀的劣势。相对球阀，蝶阀可以尽情发挥他的优势，把启闭件做到很大。但是球阀的一个最大的优势还是他的密封性相比蝶阀更好。球阀可以承受住高压。但是因为球阀的结构关系与球芯材料是实心的，所以消耗的材料成本要比蝶阀多，价格相对比蝶阀更高了。所以选择电动球阀还是电动蝶阀一定是根据自己实际应用中的需要来的，在二者中寻求最合理和最经济的。 电动球阀的工作原理： 电动球阀具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和调节控制流量之用，如V 型球阀。电动球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、油、空气、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。 电动蝶阀的工作原理： 电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药，供给水，发电，等各工业领域。而因为有电动执行机构的辅佐，使蝶阀的发展又上了一个新台阶。电动蝶阀作用原理：通过电动装置驱动阀杆，使蝶板产生90°回转运动而达到阀门的启闭。
ZAJW调节型电动蝶阀调节蝶阀电动法兰硬密封蝶阀电动对夹蝶阀 上海权工为您提供最好的Z AJW调节型电动蝶阀国内领先的生产厂家。选用上海权工，质量100%。上海权工阀门提供：ZAJW调节型电动蝶阀价格,规格参数，型号，批发，代理ZAJW调节型电动蝶阀概述； 由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。 二、ZAJW调节型电动蝶阀主要技术参数： 阀体 型式：直通铸造蝶形阀、直通焊接蝶形阀 公称通径：DN50~4000 公称压力：PN0.6MPa 连接型式：对夹式、法兰连接、法兰连接凸面阀体、 阀板材质：WCB（SCPH2）CF8（304）、Q235A（SS41） 阀杆材质：2Cr13、304 适用温度：常温型-40℃~250℃ 中温型：-40℃~450℃ 高温型-40℃~600℃ 填料：柔性石墨、石棉盘根、石棉编织填料。 阀内组件 阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比 密封型式：普通型、后座密封、椭圆密封 泄漏量：普通型5‰、后座型4‰、椭圆型3‰ 可调比：30：1 三、ZAJW调节型电动蝶阀执行机构： DP型 型式：DKJ（ZKJ）电动执行机构 电源：220VAC、50HZ 输入信号：正、反转反馈信号：4-20mA 环境温度：-10~+80℃ 附件：ZP3101伺服放大器 DZ型 型式：SKJ、Auma全电子式电动执行机构 电源：220VAC（380VAC）、50HZ 输入信号：4-20 mA 反馈信号：4-20 mA 环境温度：-10~+80℃、-25~+80℃ 额定转角：90° 四、ZAJW调节型电动蝶阀执行机构标准配置：
蝶阀>>通风蝶阀>>电动矩形百叶式调节蝶阀产品详细信息
超高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。主要应用于化工和医药等领域。由于是采用焊接方式。拆换比较不方便。主用适用维超高压截止阀是高压截止阀的一种。主要用于对压力要求比较高的行业。其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。主要应用于化工和医药等领域。由于是采用焊接方式。拆换比较不方便。主用适用维修不是很频繁磨损利比较低的地方。国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。但是，截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻
电动蝶阀Electric Butterfly Valve 使用说明书Operation Manual
一、用途 Ⅰ.Application 本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。 This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable. 二、结构及工作原理 Ⅱ.The structure and Working principle 1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。 1、The electric butterfly valve is composed of electric execute structure and butter fly valve. The relative electric execute. Working
唐山良正阀门有限公司 D941H-10C 电动法兰蝶阀 使用说明书
目录 一、产品简介 (2) 二、型号说明 (2) 三、主要零件选用材料 (3) 四、主要性能规范 (3) 五、产品执行标准 (3) 六、工作原理及操作说明 (3) 七、保管、安装与使用中的注意事项 (4) 八、可能发生故障及消除方法 (4) 九、订货须知 (4) 十、图纸和参数...............................................................................................................错误！未定义书签。
D941H-10C电动法兰蝶阀使用说明书 一、产品简介 本蝶阀为双向密封,主要适用安装于石油、化工、冶金、电站、城市给排水、环保、食品、造纸等工业系统中环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。 结构特点 1.设计合理,结构紧凑,装拆容易,便于维修。 2.采用衬胶结构,减少密封圈的摩擦,延长阀门使用寿命。 3.阀板采用T型结构,密封面呈线性密封。 4.完全密封,泄漏为零。 5.更换阀板密封圈、O型圈,蝶板,转轴等材质,可适用多种介质和不同温度 电动执行结构可根据现场要求。采用各种系列阀门执行机构 多圈回转（部分回转）系列阀门执行机构是一款功能齐全、适应环境广的阀门电动执行机构。可以直接使用于闸阀、截止阀等阀杆作多圈回转或直线运动的阀门及其它类似设备，也可以与蜗杆蜗轮等结构的齿轮箱组合使用于蝶阀、球阀等90°回转阀门。 多圈回转（部分回转）系列阀门执行机构已经可靠地服务于水处理、电站、化工、煤炭、石油等多种行业并赢得了广泛的认可。 特征 1.具有宽的转矩范围和细致的产品划分，输出转矩从50Nm~60000Nm，共分为多个机座号。多圈回转（部分回转）系列执行机构能更好的匹配不同大小阀门的使用要求。 2.多圈回转（部分回转）系列执行机构功能全面。适用于二位开关型及位置自动调节型两种工作制，并有多种机型可供选择：基本型、整体开关型、整体调节型等。电源可采用220v或380v. 3.各机型均具有普通，防爆型等产品ExdllBT4（GB3836.1-2000,GB3836.2-2000）。 4.各产品（包括防爆型产品）的外壳额定防护等级为尘密、防喷水的IP65（GB4208-84）防护等级，也可提供IP67、IP68防护等级外壳。 5.多圈回转（部分回转）系列阀门执行机构的电动/手动操作的切换机构经过精心设计，输出转矩小的产品采用电动优先的半自动结构，输出转矩较大的产品采用低切换力的滑移齿轮结构。 二、型号说明 D941X-※※
电动调节阀选用要点 ⒈电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。 ⒉对于要求流量和开启高度成正比例关系的严格场合，应选用专用调节阀。球阀和蝶阀一般粗调时可以选用。 ⒊阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。 ⒋调节阀理想流量特性有快开、抛物线、线性、等百分比四种，需根据实际工作流量特性选择具有合适流量特性的调节阀。流量特性的选择原则见表1。 表1 按配管情况选择阀门的特性 注：S=调节阀全开时的压力损失/调节阀所在串联支路的总压力损失。 为了避免通过阀门的水流速过高并尽量节省水泵功耗，宜使阀门工作状态的S≤0.7. ⒌调节阀公称直径的选取应根据所需阀门流通能力确定。调节阀公称直径不应过大或过小。过大，增加工程成本，并且阀门处于低百分比范围内，调节精度降低，使控制性能变差。过
小，增加系统阻力，甚至会出现阀门100%开启时，系统仍无法达到设定的容量要求。6、调节阀的调节压差和关断压差 对于调节阀，其允许的调节压差和关断压差是其选型的重要指标。实际压差如高于调节阀允许的调节压差，阀门会出现不能准确调节的问题，严重的会损伤阀门执行器。 上海沪禹泵阀设备有限公司,是一家致力于科研、生产、销售、服务于一体的专业生产企业，专业从事生产和销售蒸汽调节阀,温度调节阀,压力调节阀,流量调节阀等自控阀门及配套控制仪表产品公司自创建以来一贯坚持“以质量求生存，以信誉求发展”的经营理念，“科学、进取、务实、创新”的企业文化，贯彻质量就是企业的生命的原则，制定了严格的质量措施，以强大的品质保证，为市场提供高品质产品。
电动碟阀操作箱说明 1.控制面板简介 控制箱面板要包括1个三档旋钮开关和3个两档旋钮开关，18个碟阀状态指示灯。控制面板示意图如下图所示1-1。第一排为旋钮开关，第二排为状态指示灯。 图1-1 ●控制方式选择开关，有手动、停止和自动三个档。 ●泵8开关，控制泵8的启动和停止，只有在手动档时的操作才是 有效的。 ●泵7开关，控制冷源和热源的切换，只有在手动档时的操作才是 有效的。 ●阀9开关，控制阀9的开启和关闭，一般状态下为关闭，只有在 手动档时的操作才是有效的。 ●指示灯，第一行为碟阀1-9的开启状态指示，开启时绿灯点亮， 关闭时绿灯不亮；第二行为碟阀1-9的关闭状态指示，关闭时红
灯点亮，开启时红灯不亮。 2.手动挡阀门调节控制说明 1)旋钮方式开关拨到手动挡，泵8旋钮开关拨到开时，控制系统将 冷热泵8开启，电动碟阀1-9关闭，指示灯第二行1-9灯亮起红色，其他指示灯关闭。热泵8用于手术室冷热源。 2)旋钮方式开关拨到手动挡，泵8旋钮开关拨到关时，冷热泵7用 于手术室冷热源。大系统供热时，泵7旋钮开关拨到热源，控制系统将冷热泵7开启，电动碟阀3-6开启，阀1、2、7、8关闭，指示灯第一行3-6灯亮起绿色，第二行1、2、7、8灯亮起红色； 大系统供冷时，泵7旋钮开关拨到冷源，控制系统将冷热泵7开启，电动碟阀1、2、7、8开启，阀3-6关闭，指示灯第一行1、2、 7、8亮起绿色，第二行3-6亮起红色。电动碟阀9，平时常闭状 态，指示灯第二行灯9亮起红色；当溴化锂热水循环系统扬程不足以克服手术室热水循环阻力时，用大系统供热时，阀9旋钮拨到开启，控制系统将阀9开启，阀4关闭，指示灯第一行灯9亮起绿色，第一行灯4绿灯熄灭，第二行灯4红灯亮起。 3.自动挡阀门调节控制说明 1)旋钮方式开关拨到自动挡，控制系统检测到泵8开启时，将电动 碟阀1-9关闭，指示灯第二行1-9灯亮起红色，其他指示灯关闭，热泵8用于手术室冷热源。
新疆宜化热电有限公司 准东五彩湾2×330MW坑口电厂工程 间接空冷系统电动阀门 技术规范书 中国电力工程东北电力设计院 顾问集团 设计证书070001－s j 勘察证书070001－k j 环境影响评价证书国环评证甲字第1609号质量管理体系证书05007Q10077R1L 职业健康安全管理体系证书05007S10048R1L 环境管理体系证书05007E20046R0L 2010年12月长春
目录 附件1 技术规范 (1) 附件2 供货范围 (8) 附件3 技术资料和交付进度 (11) 附件4 交货进度 (13) 附件5 监造、检验和性能验收试验 (14) 附件6技术服务和联络 (18) 附件7分包商/外购部件情况 (21)
附件1 技术规范 1 总则 1.1 本合同附件适用于新疆宜化热电有限公司准东五彩湾2×330MW坑口电厂工程的间接空冷系统电动阀门设备，它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术规范书和最新工业标准的优质产品。 1.3 投标方保证提供符合本技术规范书和相关的国际、国内工业标准要求的高质量产品及其相应服务。 1.4 如果投标方没有以书面形式对本技术规范书的条文提出异议，买方可以认为投标方提出的产品完全满足本技术规范书的要求。如有异议，应以“差异表”加以说明。 1.5 在签定合同后，买方有权以书面形式提出因规范所采用的标准和规程发生变化而产生的一些补充修改要求，具体款项由买卖双方共同商定。 1.6 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾或有疑问时，按较高标准执行。 1.7 投标方对电动阀门的成套设备负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得买方的认可。 1.8 投标方确保供货完整和满足用户安装、使用安全可靠，投标方有责任对本技术规范书的技术条款提出补充。若在安装运行中发现缺项或不能满足规定的技术条款工作需要时，由投标方负责补全。 1.9 投标方在提供纸质文件的同时提交可进行编辑的电子版文件，电子版文本文件使用Word/Excel格式，图纸的电子版文件使用AUTOCAD2004及以上版本。 1.10 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.11 本技术规范书未尽事宜，由买、卖双方协商确定。 2 工程概况 本工程是湖北宜化化工股份有限公司的自备电厂，该工程位于新疆吉木萨尔县北部五彩湾帐篷沟矿区的中央无煤区内，东距奇台县边界约22km，西距216国道22km，北距富蕴县边界约25km，南距吉木萨尔县城95km。 本期建设规模为2×330MW间接空冷机组，并留扩建条件。
一、产品[电子式电动套筒调节阀]的详细资料： 产品型号：ZDSM型 产品名称：电子式电动套筒调节阀 产品特点：ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。 二、阀体： 形式：直通套筒铸造阀 公称通径：25－300mm 公称压力：PM1.6 4.0 6.4MPa 连接形式：法兰式按JB78－59 JB79－59 材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 三、上阀盖： 常温型：-20℃－+200℃ 散热型：-40℃－+450℃ 压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管 四、阀内组织： 阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯 流量特性：等百分比特性，线性特性和快开特性 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 材料： 五、执行机构： 类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
六、ZDSM型电动套筒调节阀规格参数表： 七、安装尺寸：
二、电动法兰蝶阀特点 1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便； 2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性； 3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能； 4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长； 5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠； 6、耐高温、耐低温、耐腐蚀性。 三、电动法兰蝶阀结构特点 ①体积小、重量轻、操作轻巧、便于安装、维修。 ②密封性能优良可靠、零泄漏,使用寿命长。 ③流量特性趋于直线,调节性能最优。 ④结构简单,开关迅速,90°旋转启闭。 ⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。 ⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。 ⑦更换零件衬里材质可适用于各种介质。 四、电动法兰蝶阀执行机构 1.功能强劲：智能型、调节型、开关式。 2.体积小巧：体积仅相当于同类产品的35%左右。 3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水
防锈、任意角度安装。 4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。 5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。 也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。 五、电动法兰蝶阀主要技术参数 六、电动法兰蝶阀主要零件材料 七、电动法兰蝶阀主要外形尺寸
调节阀 电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种 阀门结构 由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。 主要零件 零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套 材料：灰铸铁、铸钢、不锈钢、黄铜 工作原理 工作电源：DC24V,AC220V,AC380V等电压等级。 输入控制信号：DC4-20MA或者DC1-5V。 反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下） 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 流量特性 电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。 电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。应用领域 电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。安装
电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。 电气原理 动作原理：电机电源220VAC或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程 反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。公共线） 分类 ZDLW电子式电动调节阀 ZAZP型电动直通单座调节阀ZAZN电动直通双座调节阀 ZAZM/P电动套筒调节阀 ZAZQX型电动三通合流（分流）调节阀 ZAZS型电动角型调节阀 ZAZS型电动角型调节阀 HTNT961Y减温水调节阀 ZAZT、ZAZTC型电动隔膜调节阀 ZAZPF46-10W型电动衬氟波纹管调节阀 ZDLP型电子式电动单座调节阀 ZDLN型电子式电动双座调节阀 ZDLM(P)型电子式电动精小型套筒调节阀 ZDZDLPM型智能型电动调节阀 ZDLQ、ZDLX型电子式电动三通调节阀 ZDLW电子式电动调节阀 类似产品
802系列阀门执行机构适用于中小通径的碟阀、球阀等作直角行程的阀门及类似设备。是一款功能全面、适应环境广的电动执行机构。 3D 结构图 获得专利的一体式传动结构设计。当输出转矩达到5000Nm 时，仍保持减速机构置于同一个密封外壳内，无需另外增加蜗杆蜗轮或圆柱齿轮减速器。因而802系列具有更高的可靠性和密封性能。并显而易见的具有更小更紧凑的外形。 802系列阀门执行机构功能全面。适用于开关二位式及位置调节式两种工作制，并有多种机型可供选择：基本型、整体开关型、整体调节型等。 各机型均具有防爆型产品，防爆等级ExdIIBT4（GB3836.1-84，GB3836.2-84）。 各产品（包括防爆型产品）的外壳额定防护等级为尘密、防喷水的IP65（GB4208-84）防护等级，也可提供IP67、IP68防护等级外壳。 802系列阀门执行机构的电动和手动操作实现自动切换， 没有离合器及切换手柄。手动操作时，只需按照阀门运行方向转动手轮即可。甚至在电机运转时，仍可以转动手轮而不会发生危险。 电源 380VAC / 3相 / 50Hz , 220VAC / 单相 / 50Hz 输出转矩 100~12000 Nm 输出转速 7.5~30 S/90deg 行程范围 90°±10° 防护等级 IP67(GB4028-84) 防爆等级 ExdIIBT4（GB3836.1-84，GB3836.2-84） 环境温度 - 30 ~ + 70 °C 基本型产品可选购现场操作按钮盒，提供现场开/关阀门的操作按钮（无源触点） 可选购VPT 阀门位置变送器可以4~20mADC 信号连续传送阀门开启程度的百分比 可选IP68防护等级外壳 各机型产品均可选ExdIIBT4防爆外壳型式
法兰式电动传动蝶阀 D 9 4 1 X – 1 0R 使 用 说 明 书
一、产品结构特点简介 本蝶阀系我厂最新研制的软密封双偏心法兰蝶阀，主要适用于水 电，钢厂冶炼，造纸，化工，饮食等部门供排水用，尤为适用自来 水管路上作为截断和调节流量设备使用。（短结构取代闸阀可附加 法兰短节即成）。 二、性能规范： 三、特点： ⒈结构简单紧凑重量轻90°旋转开关迅速。 ⒉设计合理，装拆容易便于维修。 ⒊因双偏心结构减少密封圈的摩擦延长阀门使用寿命。 ⒋完全密封，泄漏为零。 ⒌更换阀板密封圈，橡胶圈，碟板转轴等材质可适用多种介质和不同温度. 6.法兰连接尺寸符合JB78标准. 7.结构长度(有长短两种阀体),由用户自选. 四、传动方式： 有手动、蜗轮动、气动，电动等传动方式。用户自选。手轮顺时针方向旋转为关，相反为开。 五、主要零件材料： 六、安装使用及维修： 1．该阀可安装在空间任意角度管路上。 2．该阀为单向使用，介质流向在阀体上用箭头铸出，安装时要注意。 3．蝶阀安装位置应保证使用，且维修方便。
4．阀门安装前应完成以下工作： （1）应认真仔细核对保证阀门使用情况符合本阀性能规范和要求相符。 （2）阀门安装前必须将阀板密封面与阀体相应配合密封面清除干净，否则不允许启闭阀板。 5．蝶阀安装前应存放在室内干燥处，且阀板开启4-5度位置。 6．蝶阀在管路夹紧时其与两法兰联接各螺栓拧紧力须均匀一致。 7．蝶阀安装后在管路打强度试压时阀板必须处于开启位置. 8．在更换阀阀座时先把压环上的全部内六角螺钉取下,压环即可拆下,以便更换阀板密封圈. 七、可能发生的故障、原因及消除方法 订货须知： 为了保证您的使用需要，在您订货时必须详细说明：阀门规格、型号，使用介质，适用温度，管路与阀门连接标准，阀门驱动类型、交货期。 主要外形及尺寸：
电动蝶阀调试 1、注意蝶阀上电时是处于自动状态的，这时的外界给定多少阀门将会开启多少。 2、一般情况下不要条电位器。如果调了电位器会造成反馈信号错乱，从而控制不准。要调整好必须万“电位器调节”的步骤，然后进行自动标定。 3、在断电情况下才能用手柄摇开摇闭蝶阀。 4、要想 三、行程开关(电气保护)的调整(图5) 1)用手柄驱动阀门至全闭位置; 2)周小"一"字螺丝刀顺时针缓缓转动指示板上的"全关位"调整旋钮{调整齿 轴)，将撞块01上的凸轮朝开关Kl的滚轮位置转动并使凸轮压触滚轮，在微动开关Kl刚刚发出动作响声时停止调整; 3)再将阀门动作至全开位置，用小"一"字螺丝刀逆时针缓缓转动指示板上 的"全开位'调整旋钮{调整齿轴)，将撞块02上的凸轮朝微动开关口的滚轮位置转动并使凸轮顶触滚轮，在微动开关K2刚刚发出动作响声时停止调整. 图5 四、机械限位(机械保护)的调整(固6、固7) 1)在电气保护正确调整之后，应进行机械保护的调整; 2)用手动或电动的方法驱动阀门至全关位置并使全关位置行程开关(CLS)动作， 行程开关动作时会发出清脆的"咔嚓"声; 3)松开右侧的锁紧螺母，周内六角扳手顺时针方向旋转关限位调整螺钉并使调整螺钉与机械限位挡块刚好相抵，然后逆时针方向将调整螺钉往回调整约半圈，
使全关位置机械限位动作位置滞后电气限位约2.5. 的角距离，锁定锁紧母; 4)用同样的方法进行左侧全开位机械限位的调整; 5)调试完毕应使执行机构的有效行程、电气限位、机械限位满足图7的要求，即 在异常情况下行程开关先进行断电保护，只有当行程开关失效时机械限位才被启用.使用中，机械限位超前或重合于电气限位，电机在全开或全关位置要发生堵转，不及时处理，电机会出现过热甚至有被烧毁的危险; 图6 图7 五、中间位置开关(无源僧号)的调整(固8) 1)用手柄或电动的方式驱动阀门至最大开度位置(全开位)此时指针正指. .处1 00%。开度刻度线 2)用小"一'字螺丝刀逆时针缓缓转动指示板上"开信号'调整旋钮{调整齿轴)，将03上的凸轮朝微动开关K3的滚轮位置转动并使凸轮顶触滚轮，当 K3刚刚发出动作响声时停止调整; 3)将阀门动作至最小开度位置{全关位)，此时指针正指...处0%开度刻度线，顺时针缓缓调整 指示板上"关信号"调整旋钮{调整齿轴)，将04上的凸轮朝微动开关阳的滚 轮位置转动并使凸轮压触滚轮，当K4刚刚发出动作晌声时停止调整; 4)出厂时K3、K4按阀门全开、全关同步调整，分别输出对应阀门全开和全关 的无源触点信号，实际使用中，用户可以根据控制的需要自行调整到合适 的位置.
蝶阀电动执行器的安装和操作方法 The installation and operation methods of the electric butterfly valve ?中英合资天蝶阀门生产的蝶阀有各种不同的驱动方式：手柄蝶阀、涡轮蝶阀、电动蝶阀、气动蝶阀。其中电动蝶阀精度高，最省力。现在天蝶阀门给大家介绍一下电动蝶阀的安装与操作方法。 ?Sino-British joint venture - Tandy Valve 'sbutterfly valves are driven in a variety of different ways:handle butterfly valve, turbine butterfly valve, electric butterfly valve, pneumatic butterfly valve .Among them, the electric butterfly valve precision is high, the most labor-saving.Now Sino-British joint venture - Tandy Valve introduce to you，theinstallation and operation methods of the electric butterfly valve. ?（LQ电动执行器电动蝶阀） ?蝶阀最常见到的驱动方式有手动的、气动的、液动的和电动的。本篇文章主要介绍电动执行器电动蝶阀。电动执行器电动蝶阀又可以细分为手柄蝶阀和涡轮蝶阀。两者对于电动执行器电动蝶阀的安装没有什么大的影响，区别更多的是在于操作使用上面。The most common driving methods for butterfly valves are manual, pneumatic, hydraulic and electric. This article mainly introduces electric butterfly valves. electric butterfly valve can be subdivided into handle butterfly valve and turbine butterfly valve. Both have little impact on the installation of electric butterfly valves. The difference is more in operational use. ?（QT电动执行器电动蝶阀） ?电动执行器电动蝶阀的安装注意事项Precautions of the electric butterfly valve installation
