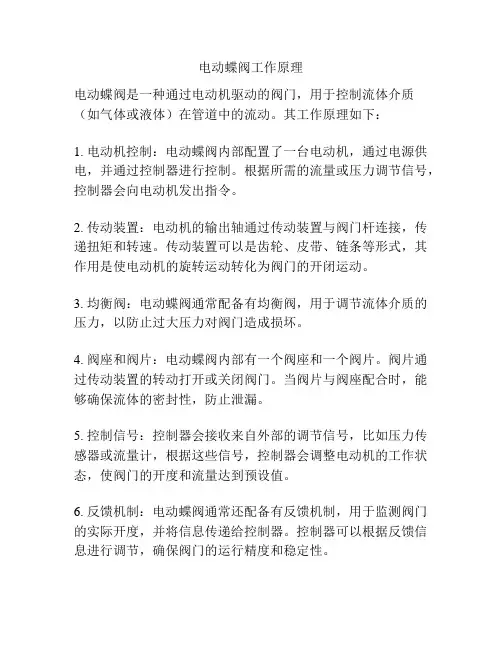

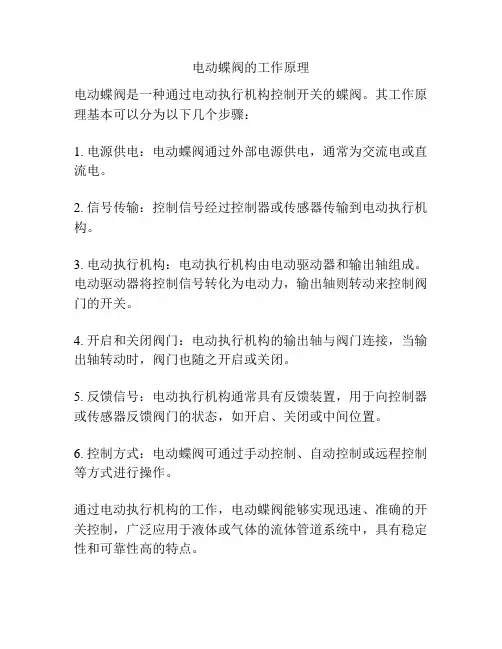

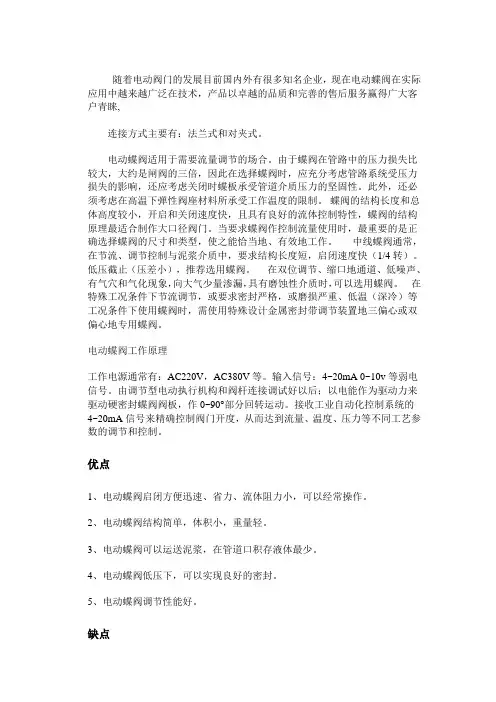

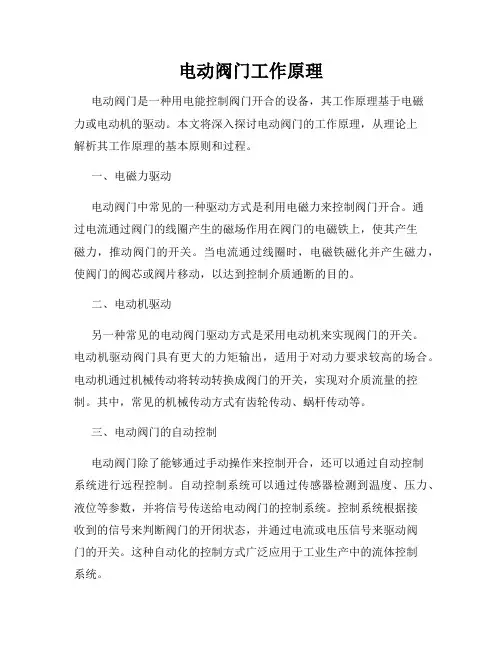

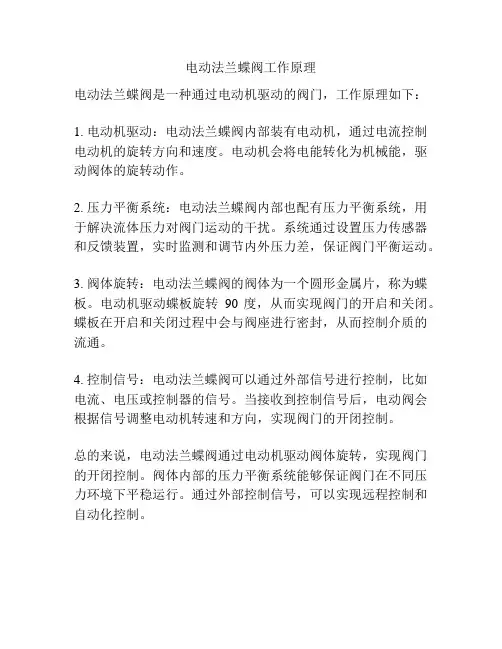

电动蝶阀的工作原理
电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药等行业。常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。而因为有电动执行机构的辅佐，使蝶阀的发展又上了一个新台阶。
一、电动蝶阀的原理其实很简单，就像日常使用的刮胡刀一样，能量来源便是电力，
电力带动了阀板的运转，从而达到启闭阀门并流通或截止流体的作用。输入220V 电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC 或1～5VDC)及单相电源即可控制运转。
二、电动蝶阀的电动执行机构可以分为开关型和调节型，开关型电动蝶阀就是起到
开关的作用；而调节型电动蝶阀就是起到调节流量的作用，可以精确的将流量调节到千分度，也是价格比较高的一种阀门。电动蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
三、阀门作为安装在管道里的一种装置，如果去实地检查其开关状态似乎不是很切
合实际，于是便有了反馈信号的存在。电动蝶阀放置时，应保证电动装置不受挤压和接线端子受破坏，并防止接触腐蚀物质。搬运时应小心轻放，以免损坏电气元件和机械零件。
四、调节型本身就带有反馈信号，而开关型可根据客户的具体需要来选择是否安装
反馈信号。电动塑料蝶阀亦称PVC 电动蝶阀，采用一体式电动执行器于塑料蝶阀组成。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
五、电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门
上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。如果要求电动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。电动蝶阀的结构原理尤其适合制作大口径阀门。
如需进一步了解电动蝶阀的选型，报价，参数，图片，请继续关注易卖工控。
关于气动隔膜阀漏原理 2)气动隔膜阀和电动隔膜阀的工作原理是什么 隔膜阀(diaphragmvalve)是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。 隔膜阀的特点如下： 最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。# N+ g& \! A" } 1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。-v7A;[&N!i2N+Z M3X! \ 2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。 3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。 4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.6 @1 j' B3 [1n( p6 y# ] : p/ p0 u" j; r! s' s% v. _ 1气动和电动指的是阀门的驱动方式。 这个是气动执行机构原理，简单的说就是压缩气体使活塞运动来驱动阀杆。4 电动的简单的这么说就是用马达代替手动操作。 隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。主要性能3 D. `. W3 j7 {% @1 f l" F
漏率：≤1.3×10-5Pa。L／S；/ w' ]9 c! K/ L1 G& x 材料：304、316L； 工作介质：气，水，油；/ j$ C/ f% h' H: \/ v5 M/ J" K工作温度：氟橡胶-30℃～＋150℃； 原理和特点 原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；}! A. L) I0 g: k& m+ O" D; K 电动隔膜阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。 2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。* o3 }; z$ B* ?8 [/ X! U% g) f/ p 3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应 2将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。 4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。/ C' G1 f/ s, I8 v( M 3
电动吸引器工作原理与基本结构 吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。 （一）滑片式电动吸引器 当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。这样进气口就产生了负压，即产生了吸力。 1、真空泵的结构 图4-1-1是气泵的工作原理示意图。 图中气缸①用3个内六角螺丝固定在气泵后壁上。主转子④是电机的主轴；泵芯③装在主转子上，随同主转子旋转。滑片⑥共有3块，分别插入泵芯的3个槽内，槽间相隔120°，滑片在槽内活动自如。⑤是进气口。②是排气口。气缸的前端有端盖密封。卸开端盖即可见到主转子，泵芯和滑片。 当电动机转动时，主转子即带动泵芯旋转，使滑片离心并紧贴于气缸内壁。由于滑片的不断旋转，气体即由进气口5被吸进泵内，然后被压缩而由排气口2排出。这样，进气口就产生了负压，即吸力。 滑片式气泵工作时必须有润滑油。润滑油除起润滑作用外，还可使滑片与气缸接触严密，从而增大气泵的吸力。在结构上，气泵的主转子伸出端盖之外，在主转子上挂一个提油环，提油环的下半部浸在油中。气泵工作时，主转子带动提油环旋转，即能不断地将油加入泵内。 气泵用一个铸铝外壳加以密封，壳内装润滑油，这外壳称为贮油室。在贮油室外端装有玻璃窗用以观察油量。正常情况下，油面应在玻璃窗的1／2处。
2、安全阀和过滤器 (1)安全阀是为了防止电动机逆转而设计的。电动机逆转时，负压变正压，抽气变打气，会对病人造成危害。安全阀的构造如图4-1-2所示。图中①是排气孔，②是安全阀片，③是阀盖，④是进气管。气泵正常抽气时，空气由进气管吸人泵内。如图中实线箭头所示。此时，安全阀片将上端封闭，不使空气从上端进入。当气泵逆转而产生正压时，正压气体即把安全阀冲开，而由排气孔1而不是从进气孔4排出。如图中虚线箭头所示。安全阀片应经常检查，保持平整清洁。安全阀装在吸引瓶旁边，检查时将阀盖拧下即可。 (2)过滤器在安全阀下部，里面缠有白纱布，用以防止杂质和污物进入泵内。 3、电动机 常用的电机为单相交流感应电动机。功率在180W左右，电压22OV，电流2.5安，转速1420转/分。其启动方式有两种：一种是离心器启动方式，一种是电容启动方式。滑片式吸引器电动机多用离心器启动方式，膜片式吸引器多用电容启动方式。 4、真空表 其结构和工作原理与压力表基本相同。压力表是测量正压的，真空表是测量负压的。真空表刻度0～-760mmHg。 （二）膜片式电动吸引器 在膜片式电动吸引器中，其结构和驱动方式有两种：一种是电动机带动曲轴使两侧膜片工作；另一种是利用电磁原理带动橡胶膜片进行工作。采用电磁原理工作的膜式吸引器的噪声要比电动机带动的膜式吸引器大。这两种形式的膜式电动吸引器其真空泵都是无油的。电动机带动单缸曲轴使两侧的橡胶膜片工作。在一般情况下，这种真空泵是无需保养的。只要注意不要将液体吸入真空泵即可。因此，在其电路中都设有液面控制电路。液面控制电路的作用是，当储液瓶内的液体达到规定的液面时，机器自动停止，防止液体吸入真空泵。其整机结构如图4－1－3所示。
蝶阀的工艺流程和分类 蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。 蜗轮蝶阀 释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。 结构：主要由阀体、阀杆、碟板和密封圈组成。阀体呈圆筒形，轴向长度短，内置碟板。 工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。 气动蝶阀功能用途 蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。 橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。为此，现在国际上又开发金属密封蝶阀，气蚀区减小，近几年我国也开发了金属密封蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。 一般密封座的寿命在正常情况下，橡胶15年-20年，金属的80年-90年。但如何正确
