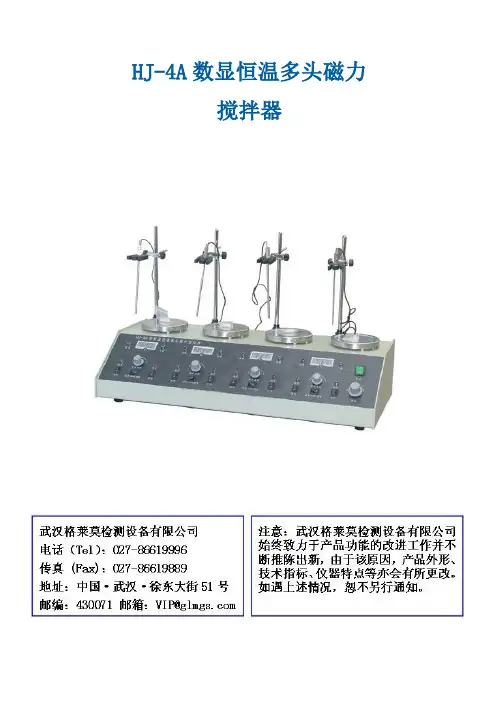

HJ-4A数显恒温多头磁力搅拌器
HJ-4A数显恒温多头磁力搅拌器的参数:
HJ-4A
数显恒温多头磁力搅拌器方法:
当使用数显恒温多头磁力搅拌器时，请首先检查随机配件是否齐全，然后按顺序先装好夹具，把所需搅拌的烧杯放在镀铬盘正中,加入溶液把搅拌子放在烧杯溶液中,然后先插上仪器接插的电源插头,再接通电源打开电源调速开关,指示灯亮,即开始工作,调速是由低速逐步调至高速,不允许高速档直接启动,以免搅拌子不同步,引起跳动.温度控制把探头对号插入插座,调置温控旋钮到所需温度即可,不工作时应切断电源,为确保安全,使用时请接上地线.仪器
应保持清洁干燥,严禁溶液进入机内,以免损坏机件,防止剧烈震荡.
一、水浴恒温振荡器的维护： 1、正确的使用和注意水浴恒温振荡器的保养，使水浴恒温振荡器处于良好的工作状态，可延长仪器的使用寿命。 2、水浴恒温振荡器在连续工作期间，每三个月应做一次定期检查： 检查是否有水滴、污物等落入电机和控制元件上；检查水箱内的水质及清洁程度；检查保险丝、控制元件及紧固螺钉。 3、振荡器传动部分的轴承在出厂前已填充了适量的润滑脂1号钙-钠基，水浴恒温振荡器在连续工作期间，每六个月应加注一次润滑脂，填充量约占轴承空间的1／3。 4水浴恒温振荡器经长期使用，自然磨损属正常现象。水浴恒温振荡器在使用一年之后，若发现电机有不正常的噪声，加热系统出现异常、传动部分轴承磨损，皮带松动或出现裂纹，加热恒温出现异常，电控元件失效等故障，应及时维修。 5.在干燥的空气中，若灰尘较少或灰尘尚未受潮结成块斑，可用干布拭擦，毛巾掸刷，软毛刷刷等方法，清除一般仪器上的灰尘；对仪器内部的灰尘可用皮唧、洗耳球式打气筒吹气除尘，也可用吸尘器吸尘；对角、缝中的灰尘可将上述几种方法结合起来除尘。对掉色表面、电控制件不宜用湿布拭擦。若灰垢不易拭擦干净，可用沾有酒精的棉球进行拭擦，或进行清洗。 二、数显水浴恒温振荡器的使用说明： a、在转速范围内中速使用，可延长仪器的使用寿命。 b、仪器应放置在较牢固的工作台上，环境应保持清洁整齐，通风干燥，给排水方便。 c、使用仪器前，先将调速按钮置于最小位置，关”振荡开关”。 d、装培养试瓶应注意以下几点：
①均匀分布；②装液量不能偏少，防止产生试瓶漂浮；③密封好试瓶口，防止凝结的水珠滴入试瓶。 e、将自来水注入水箱，水位应略高于培养试瓶的内液面；禁止无水状态使用加热器。 f、接通外电源，将电源开关置于”开”的位置，指示灯亮。 g、选择恒温温度： 请详见智能型数字温度控制器使用说明书。 h、选择定时，将定时旋钮调到”定时”或”常开”位置。 i、开“振荡开关”，指示灯亮，缓慢调节调速选钮，升至所需转速。 j、停机前各开关应处关闭状态，定时器置”零”，切断电源。
磁力搅拌器利用了磁场和漩涡的原理，将沉入搅拌子的待搅拌液体之容器放置于磁力搅拌器的底座上，当磁力搅拌器通电后，底座附近产生一个旋转的磁场带动搅拌子成圆周循环运动，进而在容器液体内形成一个漩涡，从而达到搅拌液体的目的。目前实验室中使用的搅拌器主要有两种：电动搅拌器与磁力搅拌器，其中，磁力搅拌器适用于粘稠度不大的液体或者固液混合物。相比较于电动搅拌器， 磁力驱动搅拌技术是我公司在磁力耦合器的基础上，经过技术革新，成功将其运用于化工搅拌反应釜转轴的驱动上它以静密封代替了动密封，彻底解决了机械密封和填料密封难以解决的密封失效和泄漏污染问题。因而能实现高温、高压、高真空度、高转数下进行的各种易燃、易爆以及有毒介质的化学反应，特别适于制药、染料、精细化工以及微生物工程等行业进行试验和生产。 工作原理： 磁力搅拌器的工作原理遵循磁的库仑定律，即两个相隔一定距离的磁体，由于磁场感应效应，它们不需要任何传统机械构件，通过磁体的耦合力，就能把功率从一个磁体传递到另外一个磁体，构成一个非接触传递扭矩机构。工作时通过电机(或电机减速机)带动外部永久磁体进行转动，同时耦合驱动封闭在隔离套内的另一组永久磁体及转子作同步旋转，从而无接触、无摩擦地将外部动力传送到内部转子，并通过联轴器与下轴及搅拌桨联成一体，实现搅拌的目的。磁力搅拌器内的压力是由耐压可靠且静止的隔离套来承受，隔离套与釜体构成一个封闭密封腔，使釜内介质处于完全封闭状态，因而可实现静密封、耐高压、无泄漏的目的。 磁力搅拌器的出现是对传统反应釜的搅拌机构的一次重大变革与创新：釜内的转轴不再与电机出轴直接联结传动，废除了传统搅拌轴必需的填料密封或机械轴封装置。解决了长期令国内外专家困惑的反应釜轴封失效和泄漏问题。由于取消了密封用压紧填料，可减少搅拌功率损耗约20％左右。比传统搅拌转速提高2—6倍，缩短搅拌时间，强化反应过程，提高设备生产能力。设备运转平稳，振动小，噪声低。因此，磁力搅拌器更适合于各种极毒、易燃、易爆以及其它渗透力强的化工工艺过程；石油化工、有机合成制药、食品等工艺中。在进行硫化、氟化、氢化、氧化等反应时，更能显示出它独特的优势。 磁力搅拌器与普通搅拌器的区别 点击次数：169 发布时间：2010-11-30 磁力搅拌器是由微电机带动高温强力磁铁产生旋转磁场来驱动容器内的搅拌子转动，以达到对溶液进行加热，从而使溶液在设定的温度中得到充分的混合反应，故广泛应用于生物、医药、化学、化工等领域．搅拌的作用，是使反应物混合均匀，使温度均匀；在一个密闭的容器中加热，需要防止暴沸，例如在蒸馏过程中，可以加入沸石，也可以用磁力搅拌器；加快反应速度，
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920657967.5 (22)申请日 2019.05.09 (73)专利权人 楚雄师范学院 地址 675000 云南省楚雄彝族自治州楚雄 市鹿城南路雁塔山 (72)发明人 杨申明 王振吉 (74)专利代理机构 昆明合众智信知识产权事务 所 53113 代理人 张玺 (51)Int.Cl. B01L 3/08(2006.01) B01F 13/08(2006.01) B01F 15/00(2006.01) (54)实用新型名称 一种用于恒温磁力搅拌器的圆底烧瓶 (57)摘要 本实用新型涉及实验设备技术领域，尤其为 一种用于恒温磁力搅拌器的圆底烧瓶，包括烧瓶 本体，位于烧瓶本体的瓶口位置处设有皮塞，皮 塞上设有插孔，插孔内设有引流管，皮塞的一侧 设有缺口，缺口内设有调高装置，调高装置包括 滑板，第一转轴上设有转动块，第二转轴上设有 配重块。该用于恒温磁力搅拌器的圆底烧瓶，烧 瓶本体的瓶口插接有皮塞，并通过皮塞上的插孔 安装引流管，便于引流管的固定，提高实验时引 流管放置的稳固性，通过皮塞上设置的调高装置 控制引流管离烧瓶本体内的液面高度，使用时只 需利用限位柱上下调节滑板在滑道内的位置即 可，解决用于恒温磁力搅拌器的圆底烧瓶不便于 引流管的固定和不便于控制引流管离瓶内液位 的高度的问题。权利要求书1页 说明书4页 附图5页CN 209985435 U 2020.01.24 C N 209985435 U
权 利 要 求 书1/1页CN 209985435 U 1.一种用于恒温磁力搅拌器的圆底烧瓶，包括烧瓶本体(1)，其特征在于：位于所述烧瓶本体(1)的瓶口位置处设有皮塞(11)，所述皮塞(11)上设有插孔(111)，所述插孔(111)内设有引流管(12)，所述皮塞(11)的一侧设有缺口(112)，所述缺口(112)的两侧内壁上设有滑道(113)； 所述缺口(112)内设有调高装置(2)，所述调高装置(2)包括滑板(21)，所述滑板(21)的两侧均紧密粘接有限位柱(211)，所述滑板(21)的上表面紧密粘接有第一转轴(212)，所述第一转轴(212)上设有转动块(22)，所述转动块(22)的一端设有通孔(221)，所述转动块(22)的一侧设有卡接口(222)，所述滑板(21)的底端设有第二转轴(213)，所述第二转轴(213)上设有配重块(23)，所述配重块(23)的一端设有转轴孔(231)，所述配重块(23)的上表面设有限位孔(232)。 2.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述皮塞(11)的直径与所述烧瓶本体(1)的瓶口内径相适配，所述皮塞(11)与所述烧瓶本体(1)的瓶口插接配合。 3.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述限位柱(211)位于所述滑道(113)内，所述滑板(21)通过所述限位柱(211)与所述滑道(113)滑动连接。 4.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述第一转轴(212)穿过所述通孔(221)，所述转动块(22)通过所述通孔(221)与所述第一转轴(212)转动连接。 5.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述第二转轴(213)穿过所述转轴孔(231)，所述配重块(23)通过所述转轴孔(231)与所述第二转轴(213)转动连接。 6.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述卡接口(222)的直径与所述引流管(12)的直径相适配，所述转动块(22)通过所述卡接口(222)与所述引流管(12)卡接配合。 7.根据权利要求1所述的用于恒温磁力搅拌器的圆底烧瓶，其特征在于：所述限位孔(232)的直径与所述引流管(12)的直径相适配，所述配重块(23)通过所述限位孔(232)与所述引流管(12)插接配合。 2
标准操作规程 （STANDARD OPERATING PROCEDURE ） 题目HH-4型数显恒温水浴锅标准操作规程编码SOP-QC-013-00 文件属性■新订；□确认；□修订，第次，替代： 起草人审核人批准人 起草日期审核日期批准日期 颁发部门品质管理部颁发日期2018.07.23 生效日期2018.08.01 分发部门品质管理部1份，检验检测部2份，行政人事部1份，共印4份 1. 目的： 建立HH-4型数显恒温水浴锅标准操作规程的标准操作程序和操作要求，以规范其操作。 2. 适用范围： 适用于HH-4型数显恒温水浴锅操作。 3. 责任人： 经过培训、考核合格上岗的检验员。 4.正文： 4.1 规程： 4.1.1 接通与本仪器要求相一致的电源,并将所使用的供电电源插座的接地端可靠接地； 4.1.2 打开电源开关,按SET键,红屏显示“SP”字符，绿屏个位数字开始闪动，表示仪表进入温度设定状态,按“Δ”键设定值增加,按“▽”键设定值减小；长按Δ或▽键数据会快速变动，设定温度确定后再按一下SET键回到正常工作状态，温度设定完毕，仪器会按所定温度自动控温； 4.1.3 仪器使用完毕，取下仪器左侧放水管将水放净，并擦拭干净。 4.2 注意事项及日常维护 4.2.1 水浴锅应放置在稳定的平台上； 4.2.2 使用前，必须首先将水加入隔板以上50mm，再通电加热，注意不得缺水加热； 4.2.3 使用时，注意不应用手触加热管,避免烫伤； 4.2.4 使用后，将水及时放掉,并擦干净保持清洁,以利于延长使用寿命。 5. 附件： 无 6. 相关GMP文件： 第 1 页共 2 页
题目HH-4型数显恒温水浴锅标准操作规程编码SOP-QC-013-00 生效日期2018.08.01 无 7. 变更历史： 版本号00 生效日期2018-08-01 变更内容新文件 第 2 页共 2 页
作业指导书标题：MEMMERT恒温水浴摇床（SV2945）第 3 版第0次修订发布日期 2011年03月18日 作业指导书 标题：MEMMERT恒温水浴摇床（SV2945）操作规程 文件控制号：A01030093-07 版号：第 3 版 编写：巢国祥2010 年 09 月 15 日审核：胡建平2010 年 09 月 16 日批准：孙兰芳2010 年 09 月 18 日 修改记录 修改页码修改内容修改人批准人生效日期 年 月 日
作业指导书标题：MEMMERT恒温水浴摇床（SV2945）第 3 版第0次修订发布日期 2011年03月18日 1、目的 规范MEMMERT恒温水浴摇床（SV2945）操作规程，正确使用设备，保证检测工作顺利进行，确保操作人员人身安全和仪器设备安全。 2、适用范围 适用于MEMMERT恒温水浴摇床（SV2945）操作。 3、职责 3．1 恒温水浴摇床操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。 3．2 恒温水浴摇床保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护保养。 3．3 科室负责人负责仪器综合管理。 4．开机 4．1 接通电源 4．2 在恒温水浴摇床主体箱内加入适量水，直至水位到箱体内高位水位刻度线。 4．3 调节机器左侧控制面板上的温度及转速按钮，按照实验要求进行调节。 4．4 设定恒温水浴摇床工作定时装置，按照实验要求进行调节。4．5 在恒温水浴摇床主体箱内放入需要震摇的试验器皿，加以固定，然后按下START按钮。 5．关机待恒温水浴摇床定时装置到达规定时间，机器自动停止工作。此时，取出试验器皿，关闭电源。 6．注意事项严格按手册规定进行开机和关机。
SZCL型系列恒温加热磁力搅拌器 一、简介 磁力搅拌电热套为配合学校、工厂及科研单位实验室使用研制的新产品。该产品工作可靠，操作简便，整机结构合理，具有加热功率连续可调，加热功率显示直观，能方便观察和控制加热状态，搅拌转速连续可调，适应不同工作需要，携带方便，是实验室理想的设备。 二、产品特点 1、采用电热套加热，具有受热面积大、均匀、升温快的特点，表面最高温度可达到300℃。 2、可对50-100ml标准或非标准反应瓶进行加热搅拌。 3、采用德国PAPST系列直流无刷电机，性能稳定，噪音小，寿命长，无火花产生。 4、外壳采用一次性形成阻燃加强PBT注塑外壳，耐高温，防腐蚀，且绝缘性能好。 5、30°斜面操控面板适合坐位和站位视角。 6、xx调速，低速平稳，高速强劲。 7、内置电子调压线路，可控硅控制。 三、操作方法 1、盛放搅拌子和盛有溶液的烧瓶和烧杯放在加热套上。 2、开启加热控制电源，电源指示灯发亮，右旋加热控制旋钮，加热控制指示灯变亮；整机开始工作。 3、开启搅拌控制电源，电源指示灯发亮，右旋转速控制旋钮，搅拌子即开始转动，调节转速只实验需要为止。
四、主要技术参数 型号 CL－1A CL－2型 CL－3型 CL－3A型 CL－4 SZCL控温精度无±3℃ ±3℃ ±3℃ ±3℃ ±1℃控温范围无室温－300℃室温－300℃ 室温－300℃ 室温－150℃ 室温－300℃搅拌容量 20－2000ml 150－500ml 1000－3000ml 1000ml 3000ml
50－1000ml控温方式 无调压调压智能数显1800转速R/min 五、具体产品简介 1、SZCL-2A型、SZCL－3B型： 活锅活套，智能控温，调压调温。 2、CL－2型、SZCL－2型： 电热套加热，智能控温，调压调温。 3、CL-3A型、SZCL－3A型： 活锅，智能控温，调压调温。 4、CL－4A型、SZCL－4A型： 平板加热，磁力搅拌，铝板上面。智能控温， 平板加热，磁力搅拌。 5、CL-4型、SZCL－4型： 平板加热，磁力搅拌，不锈钢上面。 6、CL－4B型、SZCL－4B型： 平板加热，磁力搅拌，高频。平板加热，磁力搅拌，高频。 7、SZCL－4D： 平板加热，磁力搅拌，高频红外线加热，智能控温。 8、SZCL－3型、CL－3型： 电热套加热大功率搅拌，无级调速，调压高温，搅拌容量：2000ml-200ml。可接电接点式温度计。
HH-4双列四孔数显恒温水浴锅 一．双列四孔数显恒温水浴锅的产品简介： 双列四孔数显恒温水浴锅广泛应用于干燥、浓缩、蒸馏、浸渍化学试剂、药品和生物制品，也可用于水浴恒温加热和其它温度试验，是生物、遗传、水产、环保、医药、卫生学科、生化实验室、教育科研的必备工具。其主要特点：①工作室水箱选用不锈钢材料，有优越的抗腐蚀性能。②温控精确，数字显示，自动控温。③为确保精度，也可根据客户需要增加磁力调速搅拌，提高均匀度。④操作简便，使用安全。 三、双列四孔数显恒温水浴锅的使用维护： 3-1：向工作室水箱注入不少于2/3的净水，放置容器，然后接通电源。 3-3：通电后先闪烁显示dfs，后显示日，以检测数码管笔画是否有缺。 3-4：第一次按设定键,指示灯SL亮,进入温度设定状态,按上调键,向上调0.5℃,按下调键,下调0.1℃。 3-5：第二次按设定键,首位显示d,进入设定提前控制温度值,可在0-5℃调整。（例如：设定温度为50℃，如果冲温0.5℃，为防止冲温将d调为0.5，这样加热到49.5℃就断开加热；又如设定温度为90℃，如果超温1度，就将d调为1，最后加温到89℃就断开）。 3-6：第三次按设定键，首位显示C或—，进入温度偏差调整，可在-9.8—（+9.9℃）调整。（例如：当显示温度比实际温度小0.5℃，将C调至+0.5℃，这样就实际与显示一致；当显示温度比实际温度大0.5℃，将C调至-0.5℃，这样就实际与显示一致）。
3-7：第四次按设定键可恢复到测量状态，如有设定值即自动控制，在设定值设定结束，如不按设定键回到测量状态，控温表5秒后自动跳回并工作。 3-8：长按设定键5-8秒，可自动复位设定温度值恢复为00.0℃，首次设定温度前，如设定温度值不正常，应先复位后使用。 3-9：如果是高精度的控温，3-5与3-6不需要操作;另外再按设置键一次，上排显示-d，说明进入设定最低加热功率系数，开机自动为3，可在1-8调整。建议在半封闭状态设置成7-8左右；全封闭状态为1-2左右 3-10：工作完毕，按设置键5-8秒左右，控温系统会自动复位，设定温度恢复为00.0℃关闭加热电源。（如果工作完毕，不长按设置键复位，直接关闭电源，那重新开启后控温系统将记录原先的设置）。 3-11：若水浴锅较长时间不使用，应将工作室水箱中的水排除，用软布擦净并晾干。 注：禁止在水浴锅无水状态下使用加热器
本磁力搅拌器为强磁力数字恒温型，采用无刷直流电机驱动和优质强磁力磁钢，搅拌力特强，又采用了智能型数字控温器控温，控温精度大为提高，是我公司升级换代产品。适用于高温，较高粘度液体的搅拌。 一、主要技术性能： 电源：AC220V±10% 加热功率：800W 搅拌转速：100～1800r/min 最大搅拌容量10000ml(H2O) 电机转距：25mN·m 控温精度：±1℃ 控温范围：室温～250℃（1000ml内） 外形尺寸：320×190×120（mm） 加热盘尺寸：175mm 标配搅拌子：D820×1；B740×1； B1051×1 二、控温器面板说明： PV 显示器（红）显示测量值、根据仪器状态显示各类参数。 SV 显示器（绿）显示设定值、根据仪器状态显示各类提示符。 AT 自整定指示灯（绿）工作时闪烁。 OUT 加热指示灯（绿）加热盘通电时亮。 ALM 报警灯（红）（本机不用） SET 功能键参数的调出、参数的修改和确认。 HH-6数显恒温水浴锅操作说明 一、主要技术性能 1、电源电压：220V；50HZ；功率：1200W。 2、控制温度：室温～100℃。 二、操作流程 1、将仪器放置在水平台面上。 2、通电前，检查水浴锅中水量应至少高于加热管10cm，并确保开关置在“关”档上，检查是否有断路或漏电现象； 3、仪器设定； ①、温度设定：接通与仪器要求相符的电源，按一下SET键，数码管字符开始闪动，表示仪器进入设定状态，按△键设定值增加，按▽键设定值减小，长按△键或▽键数据会快速变动，再按一次SET键仪表回到正常工作状态，温度设定完毕。 ②参数设置：长按SET达到3秒，仪表进入内层参数设定状态，仪表依次出现以下参数； E：这个参数在P＝0时是加热停止的提前量，当P不等于0时仪表为自动调节工作方式，P不等于0时E参数无意 义。 P：为比例带，即比例控制值，仪表在室温启动时为满功率加温，当离设定温度还差P值时仪表进入自动比例工作方 式。若P＝0，则仪表温度一直加到设定点减提前量E，温度下降到提前量后再进入加温状态。 T：为加热输出循环周期，即继电器工作循环周期，T值小控制效果好，但T值太小继电器会因频繁工作而减少寿命，一般T值取20S～60S。例如，若P为3.0加热循环周期T为60秒，设定温度为40℃。接通电源，仪表控制加温到40-3＝37℃后进入比例工作方式，仪表每60秒对加热体补充一次能量，直到温度平衡。 若P＝0，E＝0.5；设定温度为40℃。接通电源，仪表控制加温到40-0.5=39.5℃后停止加温，温度下降到39.5℃后又开始加温。 ③误差的修正；在确认仪表显示的值不是正确的测量值时可对显示值进行修正。长按SET键3秒进入仪表内层菜单，仪表第一个出现的参数是E，再按一次SET键仪表数据闪动，此闪动的参数即为误差修正参数，配合△键或▽键可修改此参数。误差的修正范围为-9.9℃～9.9℃，再按SET键仪表依次出现P、T参数后再按一次SET键退出。仪表出厂时修正 值为0，使用时要防止把显示正确的仪表参数修正至不正确。 4、使用完毕，切断电源，拔掉电源插头。 三、注意事项 1、必须使用与仪器要求相符的电源。 2、使用过程中防止加热介质溢出器皿，流入炉体损坏电器或造成漏电。 3、使用过程中如出现故障，应先切断电源再进行检修，以防止出现触电。 2015年1月10日 加热磁力搅拌器报价热磁力搅拌器规格参数 加热磁力搅拌器报价热磁力搅拌器规格参数，实验室仪器耗材每次购买，加热磁力搅拌器哪家好加热磁力搅拌器规格参数，总是有很多担心，担心质量功能价格售后等等，有没有一家网站全程服务，一次性解决这些困扰。忆立赋商城是一家中国实验室仪器耗材市场最大的网购平台。专业从事工业消费品和实验设备耗材试剂的B2C电子商务网站，凭借多年的行业经验，不断创新的技术平台、成熟的供应链体系、完善的客户管理系统和强大的资本支持，忆立赋专注于向客户提供数十万种高品质的的产品采购体验，真正帮助企业“提高采购效率，降低采购平台”。主要产品涵盖生物制药、食品、生命科学、化工、环境等多个领域。 德国wiggens加热磁力搅拌器WH220 PLUS ●微电脑控制技术，保证设备性能的稳定 ●加热温度，搅拌速度，工作时间及过温保护，数字化设定和显示温度计转速 ●自动记忆最后一次设定的工作参数，非常方便固定实验条件使用 ●防腐蚀搪瓷搅拌台面，耐高温（450℃），防腐蚀，易清洁 ●控制面板上方设计有防腐蚀导液槽，即使液体溅出，也不会损坏设备 ●密封式外壳设计，关键部件隔离安装；适合实验室环境相对苛刻的条件 ●当板面温度超过70℃时，高温指示灯开始闪烁，提示使用者注意安全 技术参数： 型号WH220 PLUS 显示模式四位LED 加热盘温度(℃) 50～380 控温精度(配备Pt-100传感器) (℃) 40～200 控温范围(配备Pt-100传感器) (℃) ±2 过温保护温度(℃) 400 搅拌速度(rpm) 100～1200 加热功率(W) 500 搅拌量(L) 10 外壳/盘面材质一次成型压铸铝,防腐蚀喷涂层/搪瓷 加热盘尺寸(mm) 145X180 外形尺寸(mm) 225X215X115 订货号400300A/B 加热磁力搅拌器报价热磁力搅拌器规格参数。 NO：WA0168-821-PⅡ/11 验证方案 HH-4型数显恒温水浴锅（S135） 性能确认（PQ）方案 目录 方案批准 1 1、概述 2 2、目的 2 3、人员及职责 2 4、验证程序 3 5、可接受标准 3 6、验证结果 3 7、完成期限 4 8、再验证 4 9、附件 附件1：性能确认（PQ） 5 PQ测试1：检测仪器确认 6 PQ测试2：温度波动性及均匀性7 附件2：偏差报告10 附件3：支持性文件11 附件4：验证培训记录12 方案批准 HH-4型数显恒温水浴锅（S135） 性能确认（PQ）方案 （NO: WA0168-821-PⅡ/11） 1.概述 安装在综合楼B2楼肝素测定室的HH-4型数显恒温水浴锅（S135）是由金坛市新航仪器厂所生产的常规简易恒温仪器，其特点是操作简便，使用安全，内锅采用不锈钢，抗腐蚀性能强。该设备日常主要用于实验中的水浴恒温处理，其工作温度控制要求为33±2℃和43±2℃。 本仪器前次验证于2010年5月28日完成，验证报告编号为W A0168-821-RⅠ/10。 本方案为安装在综合楼B2楼肝素测定室的HH-4型数显恒温水浴锅（S134）的定期性能再验证，其验证依据为验证总计划（TC0063-05）、《JJF 1030-1998恒温槽技术性能测试规范》及WE0935《常用恒温槽标准操作规程》。 此次仪器的温度控制要求从32±2℃和42±2℃改为33±2℃和43±2℃，故性能验证（PQ）的方法和可接受标准与前次验证比较其相关内容也有所改变，其他无变化。 2.目的 对本公司的HH-4型数显恒温水浴锅（S135）进行性能再验证，确认仪器运行是否正常，性能是否满足使用要求。 3.人员及职责 3.1.验证小组成员及职责 如何使用正确水浴恒温振荡器 它的主要在于它吸取众多同类产品的优点，具有噪音小、连续工作、水流循环温度均匀、性能稳定可靠、操作简便等特点，使用起来更加方便，采用了先进的数控温度显示、精度高，广泛应用与各大产业。高科技归高科技，我们要学会正确的使用方法，这款水浴恒温振荡器。 一、我们首先将水注入水箱高度的三分之二处，再然后接通电源，将温控开关拨至on档，约１分钟后仪表上排红色数码显示400，下排为0.0，静止30秒后，上排显示值为现在的水温，按set键，上排显示ＳＰ，按▲或▼键，使下排显示为所需的设定温度时,连续点击set 两次,使上排显示为容体内的实温,下排为预置值.仪器进入正常工作状态。 二、加热定时设定，点击set键，上排显示sp，再次点击set键，上排显示st，下排显示所需恒温定时的时间，按▲或▼键，使下排显示为所需的定时时间（定时时间为进入恒温状态开始定时）,再次点击set键，使上排显示为容体内的实温,下排为预置温度值.仪器进入正常工作状态。定时时间为倒计时进行，定时时间完成，有报警输出，报警四次，停止报警，此时加热无输出。 三、打开振荡开关，调节定时旋钮，调节所需要振荡的时间（0-120分），或置于常开位置，然后调节速度旋钮根据需要选择所需振荡速度。 四、使用完毕，将速度旋钮置于最小位置，关闭电源开关，切断电源，然后将箱内水排空，并擦拭干净，以延长其使用寿命。 主要就这么几步骤，要牢牢记住这几个步骤。 还要记住以下的注意事项： 一、不要在正常工作的时候移动机器。 二、不要在高温和阳光直射的地方使用。 三、不要机器供电电压超高或过低，应为.~220V±10%. 四、不要物体撞击机器。 五、不要让儿童接近，以防发生意外。 六、在更换熔断器前应先确保电源已切断。 七、不要让金属物或硬物体擦洗机器，应用软布沾清洁液擦洗。 恒温水浴振荡器摇床使用 说明书 Revised by BLUE on the afternoon of December 12,2020. WR-1 恒温水浴振荡器 （摇床） 使用说明书 上海思尔达科学仪器有限公司SHANGHAI SCIENTIFIC INSTRUMENT CO.,LTD WR-1 恒温水浴振荡器 使用说明书 WR-1型多用恒温水浴振荡器(俗称恒温摇床),是吸取国外产品的优点而研制生产的新型理化检验设备,温度调节范围宽,运转平稳,特别适于实验室中用于分析试剂、材料的快速溶解、萃取以及其它需要恒温晃动的场合。本机由一个恒温浴槽、一个浴床、一组驱动器及一个控制系统组成,温度、摇速可连续平稳地调节,并可由液晶显示器清晰地显示出来。 ●结构原理 恒温浴槽:一个用不锈钢板制成的方形缸体,底部设有半环形电加热器及铂电阻温度传感器,缸体内侧固定有二根不锈钢导轨。 摇床:由不锈钢板组合而成。床架上纵横交错安放有数十根不锈钢拉簧,可自由组合,方便地夹固各类试管、容量瓶及其它器皿。摇床搁置在浴槽缸壁的二根导轨上,由驱动杆驱动,作往复运动。驱动装置串激电机经减速,由机械机构牵拉而成。 控制系统: 电气控制分控温及调速二大部分。温度控制由铂电阻作传感器,其变化的阻值与设定阻值进行比较,由运算放大器进行数学运算后,输出模拟信号至过零触发控制电路触发可控硅,控制加热量,以达到所需温度。摇速控制由面板上旋钮调节调速电路设定电压;通过闭环控制,最终改变驱动电机工作电源电压,以改变电机输出转速。温度与摇速均由操作面板上的液晶数字显示器显示,由选择开关选择。 ●主要技术参数 温度范围: 室温～95℃(室温～60℃范围内,温度波动＜1℃) 摇摆速度: 不小于40～200rpm 加热功率: 电源: 220V 10A 50Hz 外形尺寸: 580×350×350 ●操作方法 将洁净的水加入浴槽至适当位置,将器皿固定在摇床上,摇速调节钮逆时针旋到底(最低速),温度钮调至所需温度,合上电源开关,浴槽开始升温摇床低速运动,然后顺时针旋转摇速钮至所需速度。 在较高温度使用时,请将透明盖取下。 ●注意 在运转过程中,如: 摇床高速运转,无法调节,多系测速发电机小胶带断裂; 摇床不能运转,但可明显的感觉到电机在运转,多系传动胶带断裂。 上述故障,将右上盖板取下,更换备用胶带即可。 磁力搅拌器技术参数 该仪器可以用于纳米材料的搅拌和化学透析及实验室基本实验用品的配置溶解等等。相关技术参数如下： 一、基础型磁力搅拌器参数： 1.搅拌点位数目 1 2.最大搅拌量(H2O) 20 L 3.电机输出功率9 W 4.转速控制Turning knob 5.速度范围50 - 1500 rpm 6.转速设置精度 1 rpm 7.最小搅拌子长度 20 mm 8.搅拌子最大长度 80 mm 9.加热盘自热（室温:22°C/保持:1小时）28 +K 10.加热输出功率600 W 11.加热温度范围Room temp. + device self heating - 310 °C 12.Temperature setting range min. 0°C 13.Temperature setting range max. 310 °C 14.加热速度 6.5 K/min 15.Temperature setting resolution of heating plate 1 K 16.外接温度传感器接口PT1000 17.Temperature setting resolution of medium 1 K 18.可调安全温度回路最小值50 °C 19.可调安全温度回路最大值360 °C 20.工作盘材质铝合金 21.工作盘外形尺寸? 135 mm 22.Sensor in medium detection (Error 5) 是 23.称重功能不 24.外形尺寸160 x 85 x 270 mm 25.重量 2.5 kg 26.允许环境温度 5 - 40 °C 27.允许相对湿度80 % 28.DIN EN 60529 保护方式 IP 42 29.电压220 - 230 / 115 / 100 V 30.频率50/60 Hz 31.仪器输入功率650 W 二、R H digital型磁力搅拌器参数： 1.搅拌点位数目 1 2.最大搅拌量(H2O) 15 l 3.电机输出功率 2 W 4.转速控制Button 5.速度范围100 - 2000 rpm 6.最小搅拌子长度 20 mm 7.搅拌子最大长度 80 mm 8.加热盘自热（室温:22°C/保持:1小时）28 +K 9.加热输出功率600 W 10.温度单位°C 11.加热温度范围50 - 320 °C 12.加热温度控制Button 13.Temperature setting range min. 50 °C 14.Temperature setting range max. 320 °C 15.加热速度 6 K/min 16.外接温度传感器接口ETS-D5 17.可调安全温度回路最小值100 °C DF-101系列集热式恒温加热磁力搅拌器 DF-101系列集热式恒温加热磁力搅拌器,是我厂研制开发的一种新型磁力搅拌器,该产品在全国各大高校实验室推广试用效果良好,深受用户好评。 主要特点： 一、采用集热式加热法,被加热容器完全处于强烈的热辐射之中,加热速度是其它 平面加热磁力搅拌器的三倍。温度均匀、效率高，更适应球型烧瓶进行加热反应。 二、本机主要部件选材优良,电机选用直流大功率电机,搅拌力矩大、噪音小。特 制不锈钢加热管在800℃高温中老化24小时。绝缘电阻>1000MΩ,干烧时安全可靠。磁钢选用目前磁力最强的“钕铁硼”永磁做转子，确保足够的吸力和扭矩。 三、结构合理，集热锅用优质不锈钢冲压而成，与特制加热管和耐高温密封组 合，可加水（水浴）、加油（油浴），以及干烧，也是本机主要优点所在，加热部分与电气箱之间采用散热板隔离，在高温加热搅拌下，不影响整机电气性能。可根据用户的要求，定做大、小容量的集热式搅拌器。 ①DF-101B(调压控温) DF-101B型(调压控温)加热部分采用调节电压来控制加热功率的大小，精确恒温需外接“电节点温度计”控制，本机带有“电节点温度计”插孔。 ②DF-101S(智能自动恒温)DF-101S型在DF-101B基础上，增加了高精度时间比例式数显温控仪和智能型数字显示温度两种型号，随意设定，自动恒温，使用更加方便、直观，控温精度高、准确可靠。 ③CL-200型平板加热CL-200型机主要采用大功率加热铝盘，加热面积大，适用于大容量平底烧杯加热搅拌，还可以放上各种金属容器如（锅缸）等做水浴、油浴，搅拌实验，方便灵活。 ④DF-101C(调压控温) ⑤DF-101D(数显自动恒温)DF-101C型(小型集热式)为小型集热式搅拌器，功能和（101B、101S）一样，有调压控温型和数显自动恒温型两种，占用工作空间小，适用于500ml以下搅拌用。可根据用户要求定做60-100mm 深浅锅。 Magnetic Stirrer 磁力搅拌器User Manual 说明书 请在使用前仔细阅读本说明书，并且遵守所有操作安全提示！ Contents内容 Contents内容 (1) Preface前言 (2) Warranty质保期 (2) 1. Safety Instructions安全提示 (3) 2. Proper Use适用范围 (3) 3. Inspection检查 (6) 3.1 Receiving Inspection验收 (6) 3.2 Listing of Items零件清单 (6) 4. Trial run调试 (7) 5. Control and Display控制及显示 (7) 5.1 Control elements控制器 (7) 5.2 Display显示 (8) 6. Operating Modes操作示例 (8) 6.1 Magnetic stirrer with hot plate operation磁力搅拌器操作说明（不带加热板） (8) 6.2 Hot Plate without stirring operation电热板操作说明（不带搅拌器） (9) 6.3 Digital type operation 数显型操作说明 (9) 7. Faults错误 (12) 8. Maintenance and Cleaning保养及清洁维护 (13) 9. Storage and transportation存放及运输 (13) 10. Main technical parameters主要技术参数 (14) 11. Working condition工作条件 (14) -1- Preface 前言 恒温磁力搅拌器操作及 文件编号SOP- HW-027-00 维护规程页码1/2 主管部门：编制人：审核人：批准人：设备部 ??????分发部门设备部、质量部生效日期?? 1目的 建立恒温磁力搅拌器的操作规程，以保证该仪器的合理使用和维护。 2范围 本规程适用于我司恒温磁力搅拌器的使用操作过程与维护保养过程。 3职责 质量部实验员须按照此规程进行操作和维护保养工作。 4操作程序 4.1把存有溶液的容器放在工作台（即电炉）中心，容器中放入适当搅拌子一个，（必须使其吸入中央， 平底容器用圆柱形搅拌子，球形容器用纺棰搅拌子）即可开机运转，开关在机身左侧面。 5注意事项 5.1容器不可是铁以及与磁性有关的材料制成，底厚不应大于10mm，且应平滑。 5.2调节调速旋钮搅拌转速应由慢到快逐步加速，加速太快容易事搅拌子逃脱。 5.3如果搅拌子不在容器中央，可先开一下搅拌器，使其空转一下即关机，搅拌子会自动吸入中央。 5.4电源必须有可靠接地。 5.5容器内溶液不能装得过满，以免搅拌时溢出。 5.6该机不能单独用作电炉使用。 5.7按照《实验室测试仪器维护保养和使用记录》和《实验室测试设备年度维护保养记录》进行日常维 护保养工作。 6相关文件和记录 6.1相关文件 6.1.1《B11-2型恒温磁力搅拌器使用说明书》 6.1.2KG-QP09《设备监视和测量装置控制程序》 6.1.3SOP-HW-001《设备使用和维护管理制度》 6.1.4SOP-HW-007《计量管理制度》 6.2相关记录 6.2.1QMR-056《实验室测试仪器维护保养和使用记录》 6.2.2QMR-057《实验室测试设备年度维护保养记录》 操作规程编号：LX-FS-A92296 水浴恒温振荡器安全操作规程标准 范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑 水浴恒温振荡器安全操作规程标准 范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1使用仪器前，先将调速旋钮至于最小位置。 2装培养试瓶，注意均匀分布，注意装液量不能偏少，防止产生试瓶晃动，注意密封好瓶口，防止凝结的水珠滴入试瓶。 3先接通电源，打开电源开关，指示灯亮。 4选择恒温温度，使用时应注意先加水，使加热管全部投入水中，加水量根据需要量而定，但不允许加热管暴露在水外，尽量把水放至2/3水箱处，接通电源，合上电源开关，这时数显表上显示的温度为室内温度，按“SET”数显表进入设定状态，按△设 恒温磁力搅拌器标准操作及维修保养规程 依据：《GMP》与药品生产质量检验的要求 目的：建立恒温磁力搅拌器标准操作及维修保养规程，用以保证实验仪器操作的一致性。 范围：恒温磁力搅拌器 1、技术参数 1.1交流：220V，50Hz 1.2电机：输入功率25瓦、额定、连续转速：50—2400转/分 1.3加热盘：功耗225瓦 1.4控温精度：±1 1.5工作环境：环境温度计—10~50℃相对湿度＜90% 无腐蚀气体 1.6机内继电器触点容量220V，3A 1.7消耗功率＜250瓦熔丝1.5A 2、操作过程 2.1将磁力搅拌棒放入盛有溶液的烧杯中。 2.2将烧杯放在加热板上，插入传感元件。 2.3打开电源，调节加热速度，开启搅拌。 2.4搅拌时，须慢慢调节调速钮，调节过快会使搅拌转子脱离磁钢磁力， 不停跳动。应迅速将旋钮至停位，待搅拌子静止后，缓缓升速搅拌，逐级 稳定升速。室温时粘度较大的液体，常常热传导性能也较差，加热搅拌时，不宜迅速升温，以免容器破裂。应充分利用恒温装置，逐步分级升温，且 须将传感元件插入外加水套中。 2.5欲测容器内温度可缓缓转动调温旋钮使温度指示红标下降，当红灯亮 起，即时红标指示温度即为测元件插着液体之温度。 3、修保修及注意事项 3.1本装置必须可靠接地，以确保设备与人身安全。 3.2搅拌时，须慢慢调节调速钮，调节过快会使搅拌转子脱离磁钢磁力，不停跳动。应 迅速将旋钮至停位，待搅拌子静止后，缓缓升速搅拌，逐级稳定升速。 3.3加热板表面铝盘，若落上液体，会腐蚀盘面或发热冒气，影响电热元 件和电动机，需立即关掉电源清除之。 3.4室温时粘度较大的液体，常常热传导性能也较差（如环氧树脂），加热 搅拌时，不宜迅速升温，以免容器破裂。应充分利用恒温装置，逐步分级升温，且须将传感元件插入外加水套中。 文章来自【特种设备网（https://www.doczj.com/doc/561149385.html,)】转载请注明出处 HH-4数显恒温水浴锅验证方案 验证方案编号：VP-ZL-002（01） 编制人：日期： 审核人：日期： 批准人：日期： 目录 一、总论 1、系统概述 2、验证目的 3、验证要求 4、验证人员及职责 5、验证时间 6、培训 二、安装确认 三、运行确认 四、性能确认 五、再验证周期 六、验证结论及评价 七、附录 一、总论： 1.1系统概述： （1）设备名称：HH-4数显恒温水浴锅 （2）生产厂家：常州国华电器有限公司 （3）出厂设备编号：36089 本设备箱体选用优质冷轧钢板精制而成，表面静电喷涂，造型新颖、美观。内胆和上盖均采用优质不锈钢制作，抗腐蚀耐老化，使用寿命长。侵入式U型加热管直接加热，热量损失小，升温速度快。采用智能仪表控温，控温精度高。其主要技术参数如下： 型号 孔数 HH-1 HH-2 HH-4 HH-6 HH-8 孔数1孔2孔4孔单列 4孔双列 6孔单列 6孔双列 8孔双列 加热功率300W 400W 800W 1000W 1200W 熔丝管4A 6A 8A 10A 10A 控温范围室温～100℃ 温控精度带搅拌≤±0.5℃ 温升速度由室温升至沸点≤70分钟 搅拌功率3-6W（HH-1 HH-2无此功能） 工作电源AC220V 50Hz / AC110V 60Hz 使用环境环境温度：5℃-40℃；相对湿度≤80% 1.2验证目的： 1.2.1检查并确认恒温水浴锅安装及运行的正确性，符合技术要求, 以及其对工艺的适应性。证实该设备能达到设计要求及规定的技术指标。 1.3验证要求： 1.3.1验证前必须对设备进行检查，确保设备运行良好。 1.3.2验证试验过程中所用的温度计在使用前要进行校正。 1.4验证人员职责： 质量管理部：负责起草数显恒温水浴锅验证方案、报告及验证实施。 生产部：协助质量管理部进行设备的验证实施。 验证小组：负责验证方案的实施与记录的填写。HH-6数显恒温水浴锅操作说明
