地下车库通风及排烟设计要点
１、系统形式得确定：
?、采用诱导风机加排烟风机加补风得系统形式；
2、划分防烟分区
、按不大于２000m2划分防烟分区;
、采用挡烟垂壁、隔墙或从顶棚下突出不小于0、5m得梁划分。
３、排烟系统；
1）、横向宜按防火分区设置；
２)、竖向穿越防火分区时,垂直排烟管道宜设置在管井内；
３）、穿越防火分区处,管道上设置排烟防火阀；
4)、机械排烟系统可与排气、通风系统合用,必须采取可靠得防火安全措施,并应符合机械排烟系统得有关要求、
……一些中小型汽车库，一般均与地下车库内得通风系统组合设置。平时作为排风排气使用，一旦发生火灾，转换为排烟使用，……(见GB500６７－9７8。２.1条文解释）
4排烟量得计算
按换气次数不小于6次/h计算;
５排烟风机得选择;
1）、排烟风机得全压应满足系统最不利环路得要求,并应考虑1０～20％得漏风量；
?2) 、排烟风机采用离心风机或轴流风机;
3)、风机入口处得总管上设置２80℃时能自行关闭得排烟防火阀
；
４）、该排烟防火阀与排烟风机连锁
;
6、排烟口得布置：
1)、排烟口或排烟阀按防烟分区设置；
2)、排烟口应设置在顶棚或靠近顶棚得墙面上；
3)、排烟口或排烟阀应与风机连锁；
4）、排烟口距最远点得水平距离不应超过30米；
5）、排烟支管上应设置当烟气温度超过28０能自行关闭得排烟防火阀；
６)、排烟口风速<10m/s；
7排烟管道;
、
采用镀锌钢管
、机械排烟管道风速,采用金属管道≤20m/s;采用非金属管道≤15m/s；
８机械送风系统
设计依据:
9。4.4地下建筑或地上密闭场所中设置机械排烟系统时，应同时设置补风系统。当设置机械补风系统时,其补风量不宜小于排烟量得５0％。（见《建筑设计防火规范》GB５００1６—２006)
8。２。7 汽车库内无直接通向室外得汽车疏散出口得防火分区,当设置机械排烟系统时，应同时设置进风系统,且送风量不宜小于排烟量得50%。(见《汽车库、修车库、停车场设计
防火规范》GＢ５０067-9７)
根据空气流动得原理，需要排除某一区域得空气，同时也需要有另一部分得空气补充。地下车库无自然进风条件,……,如排烟时没有同时进行补风,烟就是排不出去得.因此,……
增设进风系统。（８。2．７条文解释)
８.1.5汽车库…容易积聚油蒸汽而引起爆炸，车辆启动…产生一氧化碳,…影响人员健康，汽车库内有无良好得通风，就是预防火灾发生得重要条件。……
……，地下汽车库因受自然通风条件得限制,必须采用机械通风方式.( 见《汽车库、修车库、停车场设计防火规范》GB50067—９7条文解释)
５.３.１设置集中采暖且有机械排风得建筑物，当采用自然补风不能满足室内卫生条件、生产工艺要求或在技术经济上不合理时，宜设置机械送风系统。设置机械送风系统时,应进行风平衡及热平衡计算.(见《建筑设计防火规范》GB50016—2006)
1）、确定送风量,选择新风机组
补风量不宜小于排烟量５0％；
２)、计算风口、布置风管
9、机械排风系统
设计依据:
１)、排风量计算:
、
排风量应按稀释废气量计算，如无资料时,可参考换气次数估算。一般来说,排风量不少于６次／ｈ、、见《简明通风设计手册》Ｐ577）
夜间，允许降低３次／h
２)、排风机得选择:
地下车库得排风机宜选用离心风机，最好为变速风机，又可兼做排烟风机.
车库得排烟系统可以与排风系统合用（见《简明通风设计手册》P５78)
3)风口布置、计算
4)、排风管道
采用镀锌钢管、
?械排烟管道风速,采用金属管道≤20m/ｓ；采用非金属管道≤15ｍ／ｓ；
一 建筑物概况 该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高3.5m,车库所用面积为5238.36m 2 ，车库总停放车辆为132辆。 二系统方案的划分确定 根据文献[1] 车库的防火分类表3.0.1，汽车库停车辆在50~150辆时，防火等级为三级。3.0.3地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2，5.1.2汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m 2。 根据文献[1]8.2.1面积超过2000m 2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m 2，且防烟分区不得跨越分防火分区。 根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为1293.8m 2，3944.5m 2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m 的梁划分，防烟分区的面积依次为1277.6m 2，1277.6m 2，1389.3m 2，1293.8m 2。 三送排风和排烟的计算 1.排风量的确定 地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2] 表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。 该地下车库的层高为3.5m ，计算换气面积时取3m 。 根据文献[3] ，f nV L 式中 L —全面通风量，m 3 /h n —换气次数，1/h f V —通风房间体积，m 3 根据上述公式计算个防烟分区的排风量如下表：
目录 一、设计题目与原始条件 2 二、方案设计 2 三、防火分区和防烟分区划分 2 四、送风量、排风量的计算 3 五、排烟量、补风量的计算 3 六、通风排烟系统设计 4 七、风口与风道的布置 4 八、水力计算及管路水力平衡 9 九、风机、阀门及风口等设计 25 十、参考文献 29一、设计题目与原始条件
1.设计题目：秦皇岛某住宅楼地下车库通风及排烟系统 2.原始条件： 1）、地点：秦皇岛 2）、建筑形式：地下1层 3）、层高：4m 4）、层数：1 5）、面积：2700m2 二、方案设计 本汽车库要设计排风排烟以及送风补风系统，根据防火分区和防烟分区的划分，以及相关规范的规定确定汽车库的通风系统。 三、防火分区与防烟分区划分 1.防火分区的划分 根据《汽车库、停车库、停车场设计防火规范》GB50067-97规定 3.0.1 车库防火分类分为四类，并符合表3.0.1的规定 车库防火分类表3.0.1 3.0.3 地下汽车库的耐火等级应为一级。 5.1.1 汽车库应设防火墙划分防火分区。每个防火分区的最大允许建筑面积应符合表 5.1.1的规定。 5.1.2汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积可按表5.1.1 中的规定增加一倍。 7.2.1I、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的地下汽车库、机械式立体汽车库 或复式汽车库以及采用垂直升降梯作汽车疏散出口的汽车库、I 类修车库，均 应设置自动喷水灭火系统。 本设计为地下车库，面积为2700 m2，共有车位65个，所以本车库为防火Ⅲ类，耐火等级为一级的车库，并设有自动喷淋灭火装置，故其防火分区的最大面积可以为4000 m2，
竭诚为您提供优质文档/双击可除地下车库通风系统实习报告 篇一：实习报告 太铁白龙苑住宅小区1#、2#住宅楼工程实习报告 我于20XX年7月20日来到由中铁十二局集团建筑安装工程有限公司施工的太铁白龙苑住宅小区1#、2#住宅楼工地现场，进行工程实习。在工地现场，学习到了许多在学习中没有遇见过的新东西，收获颇多。现将在工地实习报告总结如下： 一、工程概况 太铁白龙苑住宅小区1#、2#住宅楼位于太原市建设北路以东,小沟街以北,红沟南路以西,白龙庙街以南。其中1#住宅楼，东西向总长为77.5m，南北向总长为19.5m，地上二十八层，地下一层，一梯四户，共三个单元，总户数为336户，总建筑面积为33032.57m2,建筑总高度为83.3m，±0.000标高相当于绝对标高806.300m;2#住宅楼，东西向总长为78.0m，南北向总长为28.5m，地上二十七层，地下一层，一梯四户，共三个单元，总户数为324户，总建筑面积为
320XX.12m2,建筑总高度为80.4m，±0.000标高相当于绝对标高806.700m；1#、2#住宅楼建筑类别均为一类，属一类住宅建筑，安全等级为二级，抗震设防分类为丙类，抗震设防烈度为八度，耐火等级为一级。室内外高差均为0.6m，住宅层高均为2.9m，地下室层高均为4.5m。本工程由中铁十二局集团建筑安装工程有限公司施工，由核工业第七研究设计院建设监理公司监理，于20XX年9月10日开工，预计08年底主体封顶，09年9月竣工。 1、结构部分： 1#、2#住宅楼基础形式为钢筋混凝土片筏基础。筏板厚度1000mm，上部结构形式为现浇钢筋混凝土剪力墙结构；混凝土强度等级：基础垫层混凝土为c15；筏基底板为c35，抗渗等级为s6；地下室外墙为c40，抗渗等级为s6；剪力墙地下一层（标高-5.200）～九层（标高26.010）为c40；十层（标高26.010）～十九层（标高55.010）为c35；二十层（标高55.010）～顶层（标高83.100）为c30；梁、楼板为c25；楼梯为c25；圈梁、构造柱等均为c20。 1#、2#住宅楼钢筋采用hpb235和hRb335两种强度等级的钢筋，钢筋连接:水平钢筋采用闪光对焊、电弧焊和机械连接（直径≥20的钢筋），竖向钢筋采用电渣压力焊焊接接头和搭接接头。 1#、2#住宅楼地下室外墙为250厚的钢筋混凝土墙，内
地下车库常用的两种通风排烟系统对比 目前，地下车库项目的特点主要是密闭性高和建筑面积普遍较大，在施工要求与消防设计越来越严格的情况下，如何能减小汽车尾气中的有害气体的浓度，并减少车库设备运行和建造成本费用，同时还要满足设计规定的消防排烟要求，也是目前在设计工作中所面临的一个设计难点。传统的风管式通风排烟系统和新型的诱导通风排烟系统是现今车库通风排烟设计中应用最广泛的两种设计方法，以下将对这两种设计方法进行说明和详细的对比，为今后暖通设计人员能够根据项目 的实际情况采用最优的方法提供参考。 传统通风排烟系统的设计 地下车库平时的通风系统是为了保证车库里面的人员健康安全，降低地下车库内的有害气体的浓度而设置的。建筑面积比较小的地下车库采用自然通风的方式就可以达到使用的要求。但是大型的地下车库采用自然通风难以满足需求，只能采用机械通风的方式才能达到设计要求。在地下室车库通风与排烟系统中，通常采用的设计方案是将送风系统兼作为排烟时的补风系统，排风系统与排烟系统合用。实际设计中，排烟和排风系统通常采用的是双速风机，利用风机高速运行时的风量、余压与低速运行时的风量、余压的差异，可以调节排风量及排烟量的大小。在对风管系统进行设计时，以低速风量计算排风系统风管，以高速风量计算排烟系统，最终风管系统尺寸以两者较大值来确定，使之同时满足排烟与排风的设计要求。 诱导通风排烟系统设计 诱导通风系统技术起源于欧洲，发展于日本。诱导通风以动量守恒原理为基础。诱导通风系统采用超薄型送风机和高紊流系数喷嘴为一体的模式，从喷嘴喷射出高速气流，从而诱导周围静止空气，使其在满足一定风速要求的同时，可以具有一定有效射程和覆盖宽度。目的是为了诱导新鲜空气无风管的条件下，按照一定的流场组织进入室内，并将室内的污染气体送到室外。根据这个原理，我们在工程实际设计中通常采用诱导风机引导地下车库内的气流，采用此方案的优点是可以减少排风口的数量，只需要在机房的墙上设一个双层百叶风口，就能够达到较高的换气效率。同时，送风口也只需设一个双层百叶风口， 车库内的排烟管可以按规定的排烟量及排烟风速(＜20m/s)来设计，风口的位置也只要满足与最远点的距离不大于30m即可。 经济性对比
地下汽车库通风排烟的方式比较 1. 有关规范要求（《建规》，《高规》及《汽规》） 1) 换气次数不小于6h-1。 2) 排风按上部排出风量的1/3~1/2，下部排风1/2~2/3 计算。 3) 面积超过2000m2的应设机械排烟，且补风量不小于排烟量的50%。 4) 若设机械排烟，每个防烟分区不宜超过2000m2，建议每个分区设一套排烟系统。 2. 通风方式比较 1) 排风、排烟系统完全分开。简单易行，安全可靠，但风管多，不易布置。 此时排风机入口设常开型70℃防火阀，排烟风机入口设常闭型排烟防火阀，280℃熔断。火灾时排风机处防火阀动作联锁关闭排风机；同时烟感动作电控开启排烟防火阀及排烟风机，至280℃时排烟防火阀熔断联锁关闭排烟风机，结束排烟。 2) 排风、排烟共用主管道。风管布置简单但防火阀控制点较多，火灾时排烟量可能不能满足。下排风支管设常开70℃防火阀，所有风口采用普通百叶风口。控制原理基本相同，不同之处是烟感动作要联锁关闭所有下排风支管上的防火阀。 3) 合用上排风管。控制简单，节省投资但有时排烟量达不到要求。 4) 完全合用管道。取消下部排风支管火灾时在防火阀和防火排烟阀之间切换，相同结构简单，运营管理方便。 5) 合二为一。由消防排烟风机箱（采用耐高温双层结构板，电动机及传动部件在箱体外端）只需装设防火排烟阀，无需切换。但应注意管道上的消声器、软接头需要耐高温。 3. 有关常见问题 通常平时的送风机兼作火灾时的补风机。此时送风量取6h-1，火灾时与排烟量相等，满足规范不小于50％排烟量的要求，单是否会助燃，可从以下方面考虑： 1) 补风的目的是排烟救人，使其不至出现大的负压，且对烟气有稀释和降温作用。 2) 排烟与补风均在火灾初期运行（由燃烧物性质及数量确定，补风不会对初期造成大的影响）。

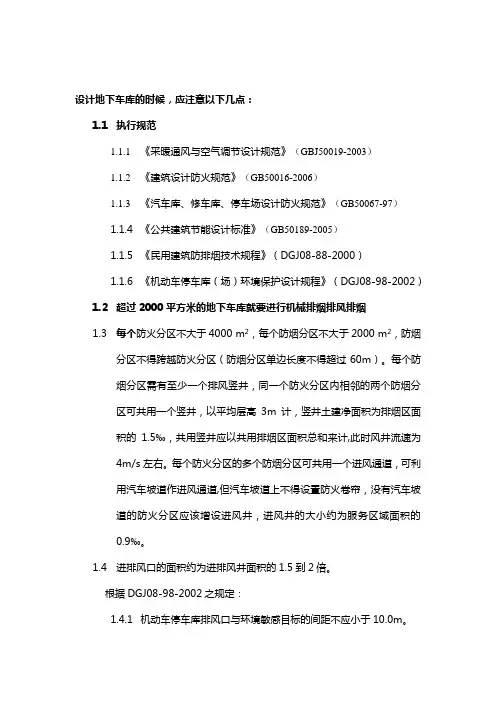

设计地下车库的时候，应注意以下几点： 1.1执行规范 1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003） 1.1.2《建筑设计防火规范》（GB50016-2006） 1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97） 1.1.4《公共建筑节能设计标准》（GB50189-2005） 1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000） 1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002） 1.2超过2000平方米的地下车库就要进行机械排烟排风排烟 1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分 区不得跨越防火分区（防烟分区单边长度不得超过60m）。每个防烟分 区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可 共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰， 共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。 每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道 作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分 区应该增设进风井，进风井的大小约为服务区域面积的‰。 1.4进排风口的面积约为进排风井面积的到2倍。 根据DGJ08-98-2002之规定： 1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。 1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小 于；排风口设在非人员活动绿化地带内时，其底部可低于。 1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内 的进风口，其底部离地面宜大于。 1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其 水平间距宜大于，进风口应布置在排风口的常年主导风向向上风 侧。（如果把汽车坡道作为进风口时，应该同样满足这样的要求） 1.4.5机动车停车库的进风口与排风口处于同一立面，且水平间距小于 时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。
