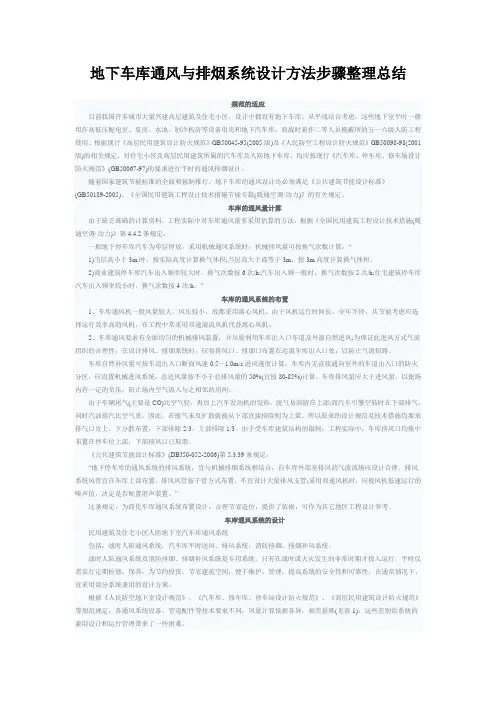

地下车库通风与排烟系统设计方法步骤整理总结
规范的适应
目前我国许多城市大量兴建高层建筑及住宅小区，设计中都设有地下车库。从平战结合考虑，这些地下室平时一般用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，而战时兼作二等人员掩蔽所的五～六级人防工程使用。根据现行《高层民用建筑设计防火规范》GB50045-95(2005版)及《人民防空工程设计防火规范》GB50098-98(2001版)的相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火规范》(GB50067-97)的要求进行平时的通风排烟设计。
随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》
(GB50189-2005)、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力)》的有关规定。
车库的通风量计算
由于缺乏准确的计算资料，工程实际中对车库通风量多采用估算的方法。根据《全国民用建筑工程设计技术措施(暖通空调·动力)》第4.4.2条规定：
一般地下停车库汽车为单层停放，采用机械通风系统时，机械排风量可按换气次数计算：“
1)当层高小于3m时，按实际高度计算换气体积;当层高大于或等于3m，按3m高度计算换气体积。
2)商业建筑停车库汽车出入频率较大时，换气次数按6次/h;汽车出入频一般时，换气次数按5次/h;住宅建筑停车库汽车出入频率较小时，换气次数按4次/h。”
车库的通风系统的布置
1、车库通风机一般风量较大，风压较小，故都采用离心风机。由于风机运行时间长，全年不停，从节能考虑应选择运行效率高的风机，在工程中常采用双速混流风机代替离心风机。
2、车库通风要求有全面均匀的机械排风装置，并尽量利用车库出入口车道及外窗自然进风;为保证此进风方式气流组织的合理性，在设计排风、排烟系统时，应将排风口、排烟口布置在远离车库出入口处，以防止气流短路。
车库自然补风量可按车道出入口断面风速0.5～1.0m/s进风速度计算。车库内无直接通向室外的车道出入口的防火分区，应设置机械进风系统。总进风量按不小于总排风量的50%(宜按80-85%)计算。车库排风量应大于进风量，以便场内有一定的负压，防止场内空气流入与之相邻的房间。
由于车辆尾气(主要是CO)比空气轻，再加上汽车发动机的发热，废气易滞留在上部;而汽车引擎空转时在下部排气，同时汽油蒸汽比空气重，因此，在废气未及扩散就能从下部直接排除则为上策。所以原来的设计规范及技术措施均要求排气口宜上、下分散布置，下部排除2/3，上部排除1/3。由于受车库建筑结构的限制，工程实际中，车库排风口均集中布置在停车位上部，下部排风口已取消。
《公共建筑节能设计标准》(DBJ50-052-2006)第5.3.39条规定：
“地下停车库的通风系统的排风系统，宜与机械排烟系统相结合，自车库外部至排风的气流流场应设计合理。排风系统风管宜在车库上部布置，排风风管按干管方式布置，不宜设计大量排风支管;采用双速风机时，应视风机低速运行的噪声值，决定是否配置消声装置。”
这条规定，为简化车库通风系统布置设计，合理节省造价，提供了依据，可作为其它地区工程设计参考。
车库通风系统的设计
民用建筑及住宅小区人防地下室汽车库通风系统
包括：战时人防通风系统，汽车库平时送风、排风系统，消防排烟、排烟补风系统。
战时人防通风系统及消防排烟、排烟补风系统是专用系统，只有在战时或火灾发生的非常时期才投入运行，平时仅需实行定期检修、保养。为节约投资，节省建筑空间，便于维护、管理，提高系统的安全性和可靠性，在通常情况下，宜采用部分系统兼用的设计方案。
根据《人民防空地下室设计规范》、《汽车库、修车库、停车场设计防火规范》、《高层民用建筑设计防火规范》等规范规定，各通风系统设备、管道配件等技术要求不同，风量计算依据各异，相差悬殊(见表1)，这些差别给系统的兼用设计和运行管理带来了一些困难。
由于各系统所要求的风量、风压不等，改变系统的风量、风压可采用以下三种方式：
①单风机双速驱动;
②增减风机运行台数;
③转换不同型号风机运行。
地下车库(兼人防地下室)平时机械排风系统与排烟系统合用设计
根据《汽车库、停车库、修车场设计防火规范》(GB50067-97)第8.2.2条规定，设有机械排烟系统的汽车库，其每个防烟分区的建筑面积最大可达到2000m2。排烟风机的排烟量应按换气次数不小于6次/h计算确定。因此，为了系统控制方便，一般送风机、排风机均不宜(也无需)负担2个以上防烟分区的通风。
汽车库平时排风系统主要用于排除汽车废气，改善车库环境。由表1可以看出，地下车库最小排风量与最小排烟量取得了统一，机械排风系统可与排烟系统合用，工程实践中使用较多的布置方式为：
排风、排烟干管合用，支管功能共用(排风口与排烟口兼用)的系统。这种系统只在车库上部设排风口(兼作排烟口)，排风口采用普通百叶风口。采用一台双速高温排烟风机，排风机入口设置常开型280℃排烟防火阀。双速高温排烟风机在平时停车少时可手动低速运行;火灾时再自动切换至高速排烟状态。
这种系统优点是排风均匀，排烟到位、及时，并且系统控制简单，造价低廉。
另外，人防地下室战时无消防排烟系统，战时排风系统一般采取自动排气阀超压排风方式，因此无需与车库机械排风(烟)系统合用。
战时人防通风系统、汽车库平时送风系统与消防排烟补风系统的兼用设计
战时人防通风系统按防护单元设置，汽车库平时送风系统与消防排烟补风系统按防火分区设置，当防护单元与防火分区一致时，这些系统可共用一条风道。
人防清洁通风与滤毒通风风量较小，要保证人防通风要求，风机必须可以采取手动兼电动驱动方式，因此用增减风机运行台数方式转换更易满足使用要求。
由表1知，车库平时送风量比排烟补风量和人防通风量较大，因此，若按平时送风风量和规定的管道和风口风速来确定系统管径和风口尺寸，就能保证人防通风和消防排烟补风的要求。同时，平时送风机外形尺寸较大，风机台数多时占用的建筑空间亦较大，当通风机房面积较小时，用单风机双速驱动更合适：平时高速运行，排烟补风时低速运行。
图1是战时人防通风系统、汽车库平时送风系统、消防排烟补风系统兼用的系统示意图。战时，关闭密闭门13和密闭阀门8，打开插板阀11，平时送风机9停止运行。需要滤毒式通风时，关闭密闭阀门4，开启密闭阀门5.7，启动人防通风机6其中一台;需要清洁式通风时，关闭密闭阀门5.7，开启密闭阀门4，人防通风机6两台同时运行。在平时，关闭插板阀11，开启密闭门12和密闭阀门8，平时通风机9以高速运行;当接到火灾信号，系统需作排烟补风运行时，平时通风机9自动切换成低速档运行，减少送风量。插板阀12只在隔绝通风时开启。面积较小的单层地下车库，其平时送风和消防排烟补风可采用车道自然进风方式。此时，兼用系统仅为人防通风，防护通风设备和风管均可暂不安装。
l消波设施2粗过滤器3过滤吸收器4.5.7.8手动密闭蝶阀
6人防通风机9平时送风机10止回阀11.12插板阀13密闭门
车库的诱导通风
诱导通风的使用依据
根据《公共建筑节能设计标准》(GB50189-2005)第5.5.11条规定：“地下停车库的通风系统，宜根据使用情况对通风机设置定时启停(台数)控制，或根据车库内CO浓度进行自动运行控制。” 重庆市《公共建筑节能设计标准》
(DBJ50-052-2006)第5.3.36条也规定：“停车库的通风应尽量利用自然通风，或采用无风管诱导通风系统。”这条规定，为采用无风管诱导通风系统提供了设计依据。
称诱导通风系统能根据车库内CO浓度进行自动运行控制，确保车库良好通风换气，无需通风管道、可有效降低车库层高，节能、节约投资等已经得到广泛的应用。
诱导通风系统概述
诱导通风系统的组成
诱导通风的原理在许多资料上均可找到，在此不再繁述。
诱导通风系统包括送风风机、诱导风机(多台)和排风风机，其中诱导风机由超薄箱体、低噪音前向多翼离心风机、可任意调节方向的喷嘴三部分组成。系统的流程是由主送风机提供清洁空气源，诱导风机将其与室内污染空气进行混合，并沿预定的方向流向排风口，由主排风机排出车库。
诱导通风系统工作流程如下图2：
诱导通风系统的特点
1)节省空间，减少工程投资
一般诱导风机箱体仅250mm高，可在梁间布置，直接吊挂于楼板下，有效降低设计层高约400mm以上，减少地下工程开挖和浇筑混凝土等施工费用，降低投资;避免了风管与其他管线(电缆桥架、消防喷淋管道等)的交叉问题，也使车库内空间开阔，布局简洁美观。
由于诱导系统的排烟风管不再兼作排风管，故排烟管内风速可加大至15～20m/s，每个排烟口的覆盖半径可达30米，最终使排烟管的尺寸和布管密度较常规做法大幅减少，可相应的把排烟管布置在室内四周沿墙或其它不占用通行的位置。
2)施工简单，安装灵活
诱导风机体积小，重量轻，无需接管;安装形式灵活多样，纵吊、横吊、壁挂均可;单相220V电源，配线简单。
3)管理方便，节省运行费用
由于无通风管路，送、排风风机所需风压降低，电机功率随之下降，有效解决运行费用高的问题，避免采用传统通风系统形式，业主或物业分时段运行、甚至不运行带来的车库内部空气质量差的矛盾。同时，诱导通风系统运行噪音低，维修量小。
当车库具备良好的自然进风条件时，如有直接通向室外的车道、疏散出口或设有百叶外窗，可以不设机械送风系统。使节能不仅仅表现在数量的节约，更加节省高品位能源。
4)通风效果好
诱导通风系统能够有效扰动周围空气，增加车库上、下部气流紊动，使沉积于车库下部的有害气体随气流向排风口流动，解决了下部排风口设置困难的问题。同时，有利于排除车道两侧的有害气体，不易产生死角，空气品质好;喷嘴方向可以随时调整，以适应不同的建筑形式;室内空气分布均匀，有害物经稀释后平均浓度降低。
智能型诱导风机自带CO感测探头，可以对风机附近空气的CO浓度进行采样，由反馈信息自动控制诱导风机的启停。因此，诱导通风系统仅靠诱导风机单独运行(送、排风风机停止运行)也能使室内空气流动，避免出现局部空气质量恶劣的情况。这种方式较好地满足了《公共建筑节能设计标准》(GB50189-2005)第5.5.11条要求。
诱导通风系统布置的原则
1)合理设置主干线
为设置出稳定的活塞式空间，要因地制宜，根据工程实际形状及进、排风口的部位，先设置主干线，再设置辅助喷嘴对空气进行搅拌，避免污染物在近地面处积聚、产生死角。综合考虑车位的分布和车尾(污染物排放处)的方向来布置喷嘴，尽可能使清洁空气主流场位于主车道上，而将辅流场布置在停车位上，与主流场风机形成一定夹角，及时稀释汽车入库过程中尾气排放的有害物。
2)防止气流短路
由于地下车库中送、回风竖井的布置受地面建筑等许多因素制约，有时送、排风口相距很近，这时就需要利用喷嘴来虚拟分隔，设置好流程，防止短路。
3)选择相应的喷射角度
在布置喷嘴时应考虑因层高不同而调整喷嘴的安装倾角(与水平面夹角)，如层高h≤4m则取15°;4
4)诱导风机的间距设置
“以允许的射流最小边界速度来确定作用宽度，以允许的最小核心速度(即末端控制风速不小于0.5m/s)来确定射流接力长度”来确定布置间距，这两个控制参数即可确定单个射流的作用面积。不同的产品、不同的应用场所有不同的布置参数，要避免以往纯粹按单个诱导风机的作用面积来布置的现象，应结合具体情况分析确定。
5)对电梯间保护
电梯间及其前室、梯间入口等处为车库中人员停留时间较长的区域，应对电梯间或其它的入口进行负压保护。如将此处作为清洁空气的起始端，布置诱导风机时不要让气流射向此区域。
6)与机械排烟系统的合用
可以在双速排烟风机入口集中设置电动百叶排风口，平时常开，火灾时关闭。电动百叶排风口后采用电动调节阀与排烟风管连接。平时，双速排烟风机作为诱导通风系统的主排风机，低速运行，由诱导通风系统自动控制启闭状态。火灾时，双速排烟风机转入高速运行，电动百叶排风口关闭，排风口后面的电动调节阀打开，接通排烟管路，进行排烟。详见图3。

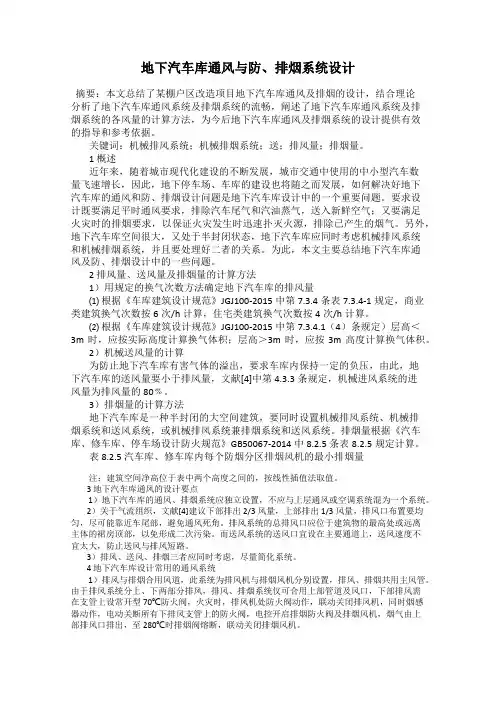

一 建筑物概况 该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高3.5m,车库所用面积为5238.36m 2 ，车库总停放车辆为132辆。 二系统方案的划分确定 根据文献[1] 车库的防火分类表3.0.1，汽车库停车辆在50~150辆时，防火等级为三级。3.0.3地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m 2，5.1.2汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m 2。 根据文献[1]8.2.1面积超过2000m 2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m 2，且防烟分区不得跨越分防火分区。 根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为1293.8m 2，3944.5m 2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m 的梁划分，防烟分区的面积依次为1277.6m 2，1277.6m 2，1389.3m 2，1293.8m 2。 三送排风和排烟的计算 1.排风量的确定 地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2] 表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h ，计算换气体积时，当层高≤3m 时，按实际高度计算，当层高>3m 时，按3m 计算。 该地下车库的层高为3.5m ，计算换气面积时取3m 。 根据文献[3] ，f nV L 式中 L —全面通风量，m 3 /h n —换气次数，1/h f V —通风房间体积，m 3 根据上述公式计算个防烟分区的排风量如下表：
第一级传动主传动及二级传动链 第二级传动
一、 链轮Z1的设计计算：
1） 材料选择： 采用45#调质处理表面硬度40-50HRC 2） 分度圆直径：d=p/(sina180°/z)=19.05/(sina180°/25)=151.995(mm) 3） 齿顶圆直径：d a d amax =d+1.25p-d 1=151.995+1.25×19.05-11.91=163.8975(mm) (查表：d 1=11.91) d amin =d+(1-1.6/z 1)p-d 1=151.995+(1-1.6/25) ×19.05-11.91=157.9158(mm) 取d a =1600 -0.03(mm) 4） 齿根圆直径d f: d f =d-d 1=151.995-11.91=140.085(mm) 5） 分度圆弦齿高：h a h amax =(0.625+0.8/z 1)p-0.5d 1=(0.625+0.8/25)×19.05-0.5×11.91=6.561(mm) h amin =0.5(p- d 1)=0.5×(19.05-11.91)=3.570(mm) 取h a =4.5(mm) 6） 最大齿根距离：L x L x =dcos(90°/z 1)-d 1=151.995×cos(90°/25)-11.91=139.785(mm) 7） 齿侧凸缘直径：d g （查表：h 为链的内连扳高度；h=18.08） d g =pcot(180°/z 1)-1.04h-0.76=19.05×cot(180°/25)-1.04×18.08-0.76=131.233(mm); 取d g =131mm 8） 齿侧圆弧半径：r e r emax =0.008d 1(180+z 12)=0.008×11.91×(180+252 )=76.7004(mm) r emin =0.12d 1(2+z 1)=0.12×11.91×(2+25)=38.5884(mm) 9） 滚子定位圆弧半径：r i r imax =0.505d 1+0.069 3 1 d =0.505×11.91+0.069×3 √11.91=6.172(mm) r imin =0.505d 1=0.505×11.91=6.015(mm) 10） 滚子定位角：α αmax =140°-90°/z 1=140°-90°/25=136.4° αmin =120°-90°/z 1=120°-90°/25=116.4° 11） 齿宽：b f1 （b 1内链节内宽） b f1=0.95b 1=0.95×12.57=11.9415(mm) 12） 齿侧倒角：b a b a =0.13p=0.13×19.05=2.4765(mm) 13） 齿侧半径：r x r x =p=19.05(mm) 14） 齿全宽:b fm (m 排数) b fm =(m-1)p t + b f1=(1-1)p t +11.9415=11.9415(mm) 15） 轴毂厚度：h （假设轴孔为50mm,<152mm 范围内取值） h=K+d k /6+0.01d=9.5+ d k /6+0.01×151.995=19.353(mm) 16） 轮毂长度：l l max =3.3h=3.3×19.353=63.866(mm) l min =2.6h=2.6×19.353=50.319(mm) 17） 轮毂直径：d h d h =d k +2h=50+2×19.353=88.706(mm) 二、 Z 1对应轴的设计计算 1) 材料选45#，[]30=τMp(空心轴)
目录 一、设计题目与原始条件 2 二、方案设计 2 三、防火分区和防烟分区划分 2 四、送风量、排风量的计算 3 五、排烟量、补风量的计算 3 六、通风排烟系统设计 4 七、风口与风道的布置 4 八、水力计算及管路水力平衡 9 九、风机、阀门及风口等设计 25 十、参考文献 29一、设计题目与原始条件
1.设计题目：秦皇岛某住宅楼地下车库通风及排烟系统 2.原始条件： 1）、地点：秦皇岛 2）、建筑形式：地下1层 3）、层高：4m 4）、层数：1 5）、面积：2700m2 二、方案设计 本汽车库要设计排风排烟以及送风补风系统，根据防火分区和防烟分区的划分，以及相关规范的规定确定汽车库的通风系统。 三、防火分区与防烟分区划分 1.防火分区的划分 根据《汽车库、停车库、停车场设计防火规范》GB50067-97规定 3.0.1 车库防火分类分为四类，并符合表3.0.1的规定 车库防火分类表3.0.1 3.0.3 地下汽车库的耐火等级应为一级。 5.1.1 汽车库应设防火墙划分防火分区。每个防火分区的最大允许建筑面积应符合表 5.1.1的规定。 5.1.2汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积可按表5.1.1 中的规定增加一倍。 7.2.1I、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的地下汽车库、机械式立体汽车库 或复式汽车库以及采用垂直升降梯作汽车疏散出口的汽车库、I 类修车库，均 应设置自动喷水灭火系统。 本设计为地下车库，面积为2700 m2，共有车位65个，所以本车库为防火Ⅲ类，耐火等级为一级的车库，并设有自动喷淋灭火装置，故其防火分区的最大面积可以为4000 m2，

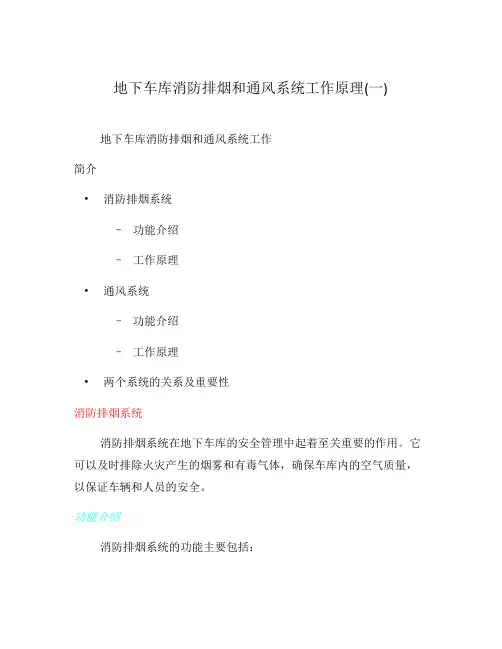

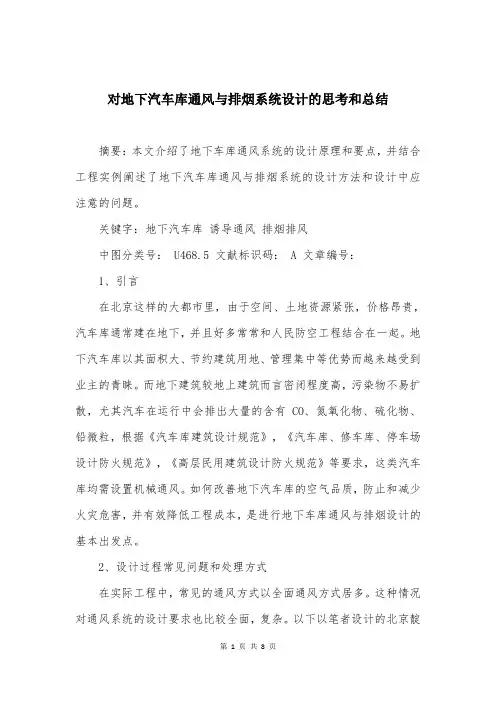

地下车库常用的两种通风排烟系统对比 目前，地下车库项目的特点主要是密闭性高和建筑面积普遍较大，在施工要求与消防设计越来越严格的情况下，如何能减小汽车尾气中的有害气体的浓度，并减少车库设备运行和建造成本费用，同时还要满足设计规定的消防排烟要求，也是目前在设计工作中所面临的一个设计难点。传统的风管式通风排烟系统和新型的诱导通风排烟系统是现今车库通风排烟设计中应用最广泛的两种设计方法，以下将对这两种设计方法进行说明和详细的对比，为今后暖通设计人员能够根据项目 的实际情况采用最优的方法提供参考。 传统通风排烟系统的设计 地下车库平时的通风系统是为了保证车库里面的人员健康安全，降低地下车库内的有害气体的浓度而设置的。建筑面积比较小的地下车库采用自然通风的方式就可以达到使用的要求。但是大型的地下车库采用自然通风难以满足需求，只能采用机械通风的方式才能达到设计要求。在地下室车库通风与排烟系统中，通常采用的设计方案是将送风系统兼作为排烟时的补风系统，排风系统与排烟系统合用。实际设计中，排烟和排风系统通常采用的是双速风机，利用风机高速运行时的风量、余压与低速运行时的风量、余压的差异，可以调节排风量及排烟量的大小。在对风管系统进行设计时，以低速风量计算排风系统风管，以高速风量计算排烟系统，最终风管系统尺寸以两者较大值来确定，使之同时满足排烟与排风的设计要求。 诱导通风排烟系统设计 诱导通风系统技术起源于欧洲，发展于日本。诱导通风以动量守恒原理为基础。诱导通风系统采用超薄型送风机和高紊流系数喷嘴为一体的模式，从喷嘴喷射出高速气流，从而诱导周围静止空气，使其在满足一定风速要求的同时，可以具有一定有效射程和覆盖宽度。目的是为了诱导新鲜空气无风管的条件下，按照一定的流场组织进入室内，并将室内的污染气体送到室外。根据这个原理，我们在工程实际设计中通常采用诱导风机引导地下车库内的气流，采用此方案的优点是可以减少排风口的数量，只需要在机房的墙上设一个双层百叶风口，就能够达到较高的换气效率。同时，送风口也只需设一个双层百叶风口， 车库内的排烟管可以按规定的排烟量及排烟风速(＜20m/s)来设计，风口的位置也只要满足与最远点的距离不大于30m即可。 经济性对比

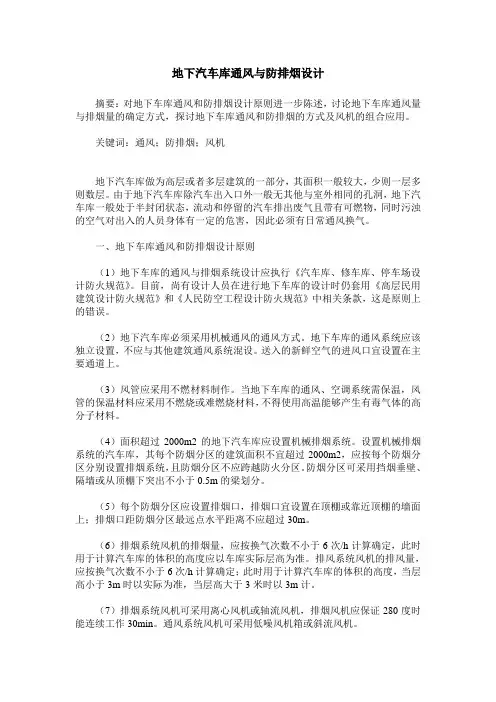

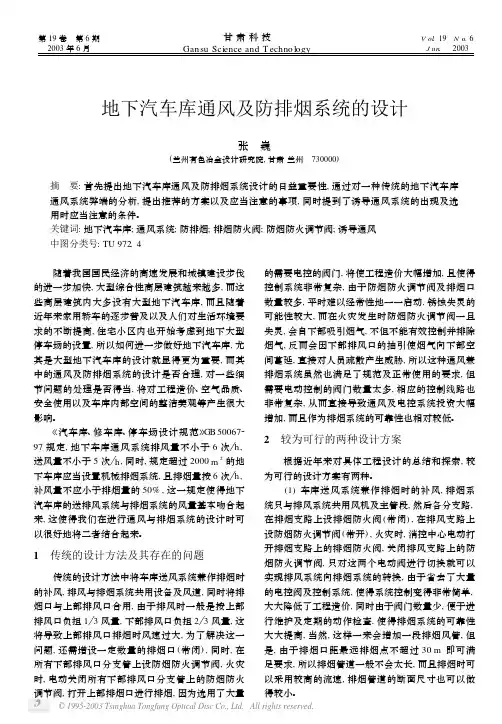

地下汽车库通风排烟的方式比较 1. 有关规范要求（《建规》，《高规》及《汽规》） 1) 换气次数不小于6h-1。 2) 排风按上部排出风量的1/3~1/2，下部排风1/2~2/3 计算。 3) 面积超过2000m2的应设机械排烟，且补风量不小于排烟量的50%。 4) 若设机械排烟，每个防烟分区不宜超过2000m2，建议每个分区设一套排烟系统。 2. 通风方式比较 1) 排风、排烟系统完全分开。简单易行，安全可靠，但风管多，不易布置。 此时排风机入口设常开型70℃防火阀，排烟风机入口设常闭型排烟防火阀，280℃熔断。火灾时排风机处防火阀动作联锁关闭排风机；同时烟感动作电控开启排烟防火阀及排烟风机，至280℃时排烟防火阀熔断联锁关闭排烟风机，结束排烟。 2) 排风、排烟共用主管道。风管布置简单但防火阀控制点较多，火灾时排烟量可能不能满足。下排风支管设常开70℃防火阀，所有风口采用普通百叶风口。控制原理基本相同，不同之处是烟感动作要联锁关闭所有下排风支管上的防火阀。 3) 合用上排风管。控制简单，节省投资但有时排烟量达不到要求。 4) 完全合用管道。取消下部排风支管火灾时在防火阀和防火排烟阀之间切换，相同结构简单，运营管理方便。 5) 合二为一。由消防排烟风机箱（采用耐高温双层结构板，电动机及传动部件在箱体外端）只需装设防火排烟阀，无需切换。但应注意管道上的消声器、软接头需要耐高温。 3. 有关常见问题 通常平时的送风机兼作火灾时的补风机。此时送风量取6h-1，火灾时与排烟量相等，满足规范不小于50％排烟量的要求，单是否会助燃，可从以下方面考虑： 1) 补风的目的是排烟救人，使其不至出现大的负压，且对烟气有稀释和降温作用。 2) 排烟与补风均在火灾初期运行（由燃烧物性质及数量确定，补风不会对初期造成大的影响）。

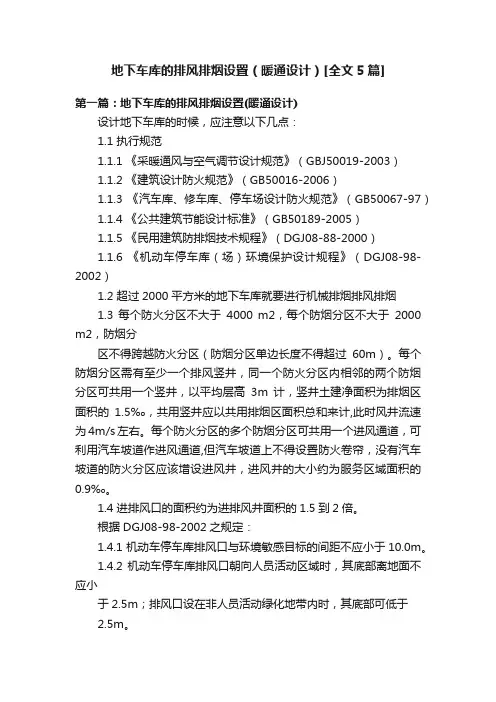

设计地下车库的时候，应注意以下几点： 1.1执行规范 1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003） 1.1.2《建筑设计防火规范》（GB50016-2006） 1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97） 1.1.4《公共建筑节能设计标准》（GB50189-2005） 1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000） 1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002） 1.2超过2000平方米的地下车库就要进行机械排烟排风排烟 1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分 区不得跨越防火分区（防烟分区单边长度不得超过60m）。每个防烟分 区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可 共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰， 共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。 每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道 作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分 区应该增设进风井，进风井的大小约为服务区域面积的‰。 1.4进排风口的面积约为进排风井面积的到2倍。 根据DGJ08-98-2002之规定： 1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。 1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小 于；排风口设在非人员活动绿化地带内时，其底部可低于。 1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内 的进风口，其底部离地面宜大于。 1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其 水平间距宜大于，进风口应布置在排风口的常年主导风向向上风 侧。（如果把汽车坡道作为进风口时，应该同样满足这样的要求） 1.4.5机动车停车库的进风口与排风口处于同一立面，且水平间距小于 时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。

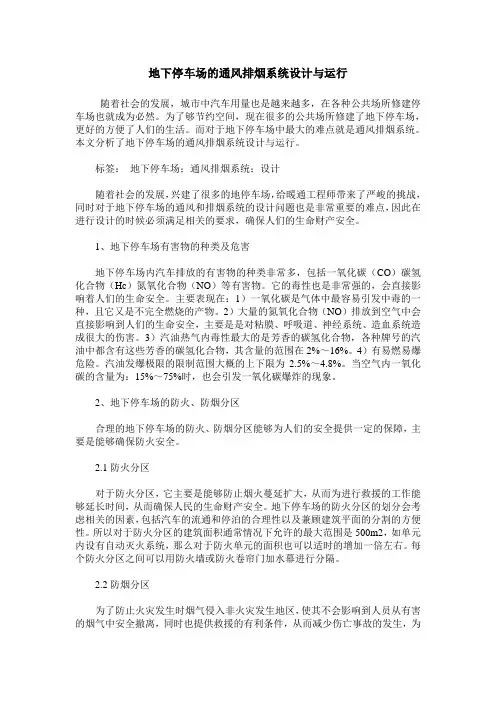

交流主题：地下车库的防排烟设计 专家观点：建议平时排风及火灾排烟共用系统 一、地下停车场有害物的种类及危害 枫松柏说：氧化物（NOX）等有害物。它们来源于曲轴箱及排气系统。燃油箱、化油器的污染物主要为碳氢化合物（HC），即由燃油气形成的。若控制不好，其污染物将达到总污染物的15％～20％；由曲轴箱泄漏的污染物同汽车尾气的成分相似，主要有害物为CO、HC、（NOX）等。有的汽油内加有四乙基铅作抗爆剂，致使排出的尾气中含有大量铅成分，其毒性比有机铅大100倍，对人体的健康和安全很危害很大，其表现有： （1）一氧化碳是最易中毒且中毒情况最多的一种气体，它是碳不完全燃烧的产物。当人吸入一氧化碳，经肺吸收进入血液。因一氧化碳与血红蛋白的亲和能力比氧气大210倍，因而很快形成碳氧血色素，阻碍了血色素输送氧气的能力，导致人严重缺氧，发生中毒现象。 （2）大量的氮氧化合物（NOX）排到空气中也引起人们的中毒，对粘膜、吸收道、神经系统、造血系统引起损害。 （3）汽油热气内毒性最大的是芳香的碳氢化合物，各种牌号的汽油内芳香的碳氢化合物的含量一般为2％～16％。当人们吸入汽油蒸气后，会引起人的特殊的刺激（以如麻醉）。当中毒严重时，将会导致人们丧失知觉，并引起痉挛。 （4）有易燃易爆危险。汽油发爆极限为下限2.5％，上限为4.8％。当空气内一氧化碳的含量为15％～75％时，一氧化碳也会发生爆炸。 怠速状态下，CO、HC、NOX三种有害物散发量的比例大约为7：1.5:0.2。由此可见，CO是主要的。根据TT36－79《工业企业设计卫生标准》，只要提供充足的新鲜的空气，将空气中的CO浓度稀释到《标准》规定的范围以下，HC、NOX均能满足《标准》的要求。 二、地下车库的气流分布 枫松柏说：根据上述关于《地下停车场有害物的种类及危害》，则对于车库内的送排风气流有了很高的要求，即要排除比空气重的汽车尾气，又要排除比空气轻的CO。所以对于车库的送排风口的设置提出了要求。首先要求气流要均匀，不论送风还是排风。风量分配上要求上排1/3，下排2/3。但是由于受车库建筑结构的限制，工程实际中，车库排风口均集中布置在停车位上部，下部排风口已取消。 三、通风系统设计 1、防火分区按照防烟分区分设送排风机房（两送两排） 枫松柏说：地下车库防火分区可以做到4000平米（均设置喷淋系统，防火分区面积增加一倍。）而根据《汽车库、修车库、停车场设计防火规范》要求设置机械排烟的汽车库，其每个防烟分区的建筑面积不宜超过2000平米，且防烟分区面积不应跨越防火分区。暖通专业根据防排烟的控制来考虑并且综合考虑地下风管的合理布置。减少风管对于地下车库层高的影响。建议每个防烟分区均设置一送一排的送排风机房，对于一个防火分区就是两送两排。并且最好送排风机房位置在防烟分区的两侧考虑。有利于气流组织。有利于风管布置，最大限度内减少风管交叉对于层高的影响。现在对风量的计算及风机选择做以概述。因为是两送两排所以按照每个防烟分区进行计算。2000平米层高3.4米（净高）计算。一般不按照车库CO浓度计算。实际工程中按照换气次数进行计算。进5排6。排风量为2000x3.4x6=40800m3/h，选择排风机时附加10%的漏风系数。则风机排风量为44880 m3/h。补风量为2000x3.4x5=34000m3/h，选择补风机风量为37400 m3/h。我们看基本上补风风量为排风风量的80%。所以有的时候就是按照排风的风量80%计算补风风量。对于漏风量及风压的附件值这里也一并介绍：考虑到风管设备的漏风及压力损

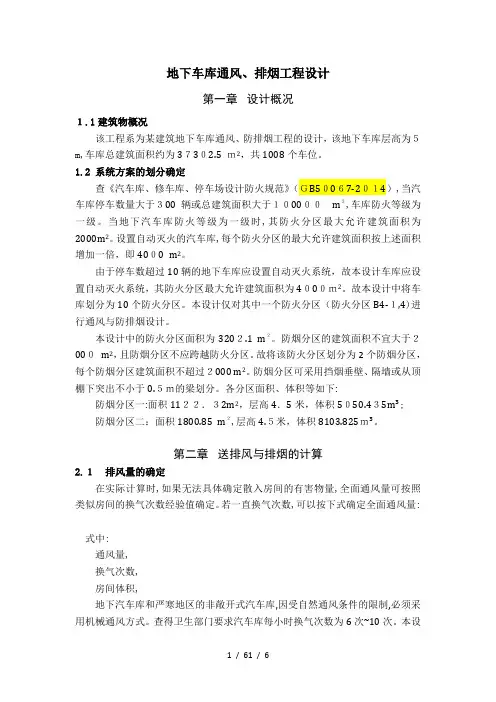

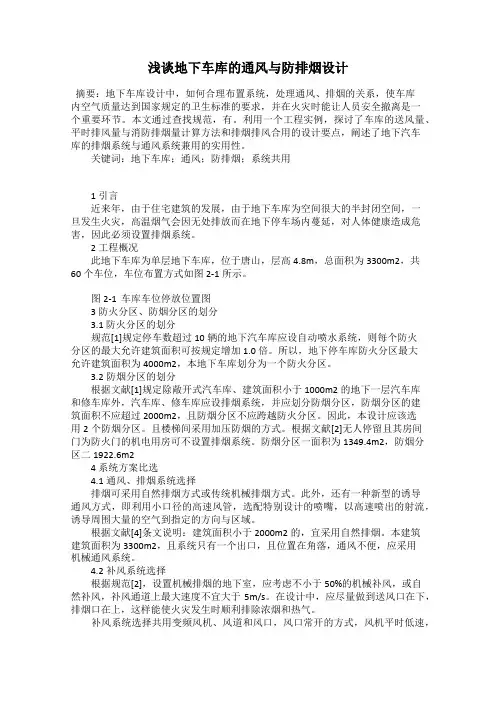

地下车库通风、排烟工程设计 第一章设计概况 １.1建筑物概况 该工程系为某建筑地下车库通风、防排烟工程的设计，该地下车库层高为５m,车库总建筑面积约为3７3０2.5 ｍ2，共1008个车位。 1.2 系统方案的划分确定 查《汽车库、修车库、停车场设计防火规范》（ＧB5０0６7-2０１4）,当汽车库停车数量大于３00辆或总建筑面积大于１０00００m２,车库防火等级为一级。当地下汽车库防火等级为一级时,其防火分区最大允许建筑面积为2000m2。设置自动灭火的汽车库,每个防火分区的最大允许建筑面积按上述面积增加一倍，即40０0m2。 由于停车数超过10辆的地下车库应设置自动灭火系统，故本设计车库应设置自动灭火系统，其防火分区最大允许建筑面积为4０0０ｍ2。故本设计中将车库划分为10个防火分区。本设计仅对其中一个防火分区（防火分区B4-１,4)进行通风与防排烟设计。 本设计中的防火分区面积为320２.1 m２。防烟分区的建筑面积不宜大于２00０m2，且防烟分区不应跨越防火分区。故将该防火分区划分为2个防烟分区，每个防烟分区建筑面积不超过２000 m2。防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于0.５ｍ的梁划分。各分区面积、体积等如下: 防烟分区一:面积11２２．３2m2，层高4．5米，体积5０50.4３5m3; 防烟分区二：面积1800.85m２,层高4.５米，体积8103.825ｍ3。 第二章送排风与排烟的计算 2.１排风量的确定 在实际计算时,如果无法具体确定散入房间的有害物量,全面通风量可按照类似房间的换气次数经验值确定。若一直换气次数,可以按下式确定全面通风量: 式中: 通风量, 换气次数, 房间体积, 地下汽车库和严寒地区的非敞开式汽车库,因受自然通风条件的限制,必须采用机械通风方式。查得卫生部门要求汽车库每小时换气次数为6次~10次。本设
