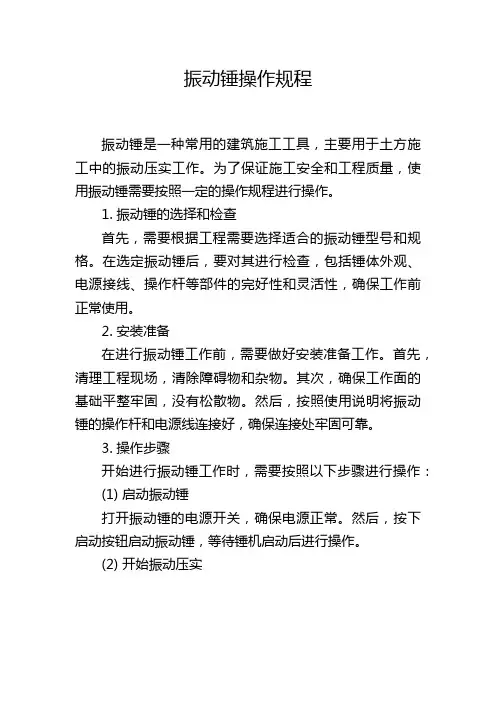

振动锤
振动锤技术始于20世纪二三十年代前苏联的BARKEN公司，其原理是通过两个偏心齿轮的相对运动产生上下振动，使被作用的物体和周围的土层分开，降低摩擦阻力，达到沉拔的目的。在我国振动锤首次应用是在南京长江大桥的建设中，当时使用了4台前苏联的电动振动锤。之后通过日本的FRANCH公司和兰州某工厂使电动振动锤技术得到发展，并获得基础施工单位认同。
振动桩锤是桩基础施工中的重要设备之一，广泛应用于工业与民用建筑、港口、码头、桥梁等的基础施工之中，具有打桩效率高、费用低、桩头不易损坏、桩的变形小等优点。但也存在着许多不足，例如，传统振动桩锤不能根据不同的工况和土质改变振动频率和偏心力矩，使其使用受到了很大的限制。即使有个别振动桩锤实现了变频和变矩，但由于是采用更换传动皮带轮来改变振动频率或人力手动调整偏心块的相对角度来改变偏心力矩，使得变频或变矩过程费时费力，无法满足现代复杂施工现场的要求。随着现代建筑业的飞速发展，桩基础已从木桩逐渐发展为钢筋混凝土桩或钢桩。校基础的施工方法和施工机械也有了巨大的发展。桩的类型大体上可分为两大类：预制桩和就地灌注桩。预制桩主要采用锤击的方法将其打入土壤中。其施工机械也从刚开始坠锤、蒸汽锤和柴油锤，发展到振动锤。液压振动桩锤的突出优点是噪声小，随着人们环保意识的不断加强，也将足打桩设备发展的必然趋势。就地灌注桩是由相应机械成孔后，灌注而成。就地灌注校机械品种繁多。
目前的振动桩锤可以分为两大类。一类采用回转式激振动器，也就是通过偏心轴(重心与回转中心不重合的轴或带有偏心块的轴)的旋转运动来产生振动;另一类采用往复式激振器，通常是液压油驱动活塞在缸体内往复运动而产生振动。采用回转式激振动器的，如果激振器的驱动装置为电动机，则是电动式振动桩锤;如果激振器的驱动装置为液压马达，则是液压式振动桩锤。这种液压式振动桩锤在我国应用量越来越大，其中既有进口的，也有国产的。采用回转式激振动器的振动桩锤，可以数台、数十台联结起来同步振动，以用于超大型预制桩施工。液压活塞往复式振动桩锤的主要生产国为日本，且产量很少，我国尚未生产和应用，新标准不包含这种振动桩锤。日本生产的该类振动桩锤，振动频率可达60Hz，但激振力最大的只有373kN。振动桩锤都可以制作成冲击式的。冲击式振动桩锤有特殊的要求和特点，用量很少，沉桩时桩也不与锤体连接在一起。新标准也不包含这种振动桩锤。
随着我国基础建设规模的进一步扩大，尤其是一些大型基础工程的相继开工，给液压振动锤提供了广阔的空间，使其成为不可或缺的关键设备。例如越来越大的深基坑工程，大型筒桩施工和大型钢护筒施工工程，软地基和旋挖钻机配合施工的工程，高速铁路和基础路基
施工项目，围海吹填项目和治理中的砂桩施工，以及更为广泛的市政施工项目，管道施工、截污处理及支护挡土工程等，都离不开液压振动锤。
液压振动桩锤的工作原理：液压振动桩锤的工作原理是通过液压动力源使液压马达作机械旋转运动，从而实现振动箱内每组成对的偏心轮以相同的角速度反向转动；这两个偏心轮旋转产生的离心力，在转轴中心连线方向上的分量在同一时间内将相互抵消，而在转轴中心连线垂直方向的分量则相互叠加并最终形成沉桩（管）激振力。
电动振动锤与液压振动锤比较：
电动振动锤应用的局限性
1.设备大于同等振激力的设备，电动锤的尺寸和质量都较大。而且质量的增大也影响振激力的有效利用。
2.使用弹簧减振的效果较差，导致振激力沿钢绳向上传递的能量损失较大，约为总能量的15%～25%，而且可能会引起配套起重设备的损伤。
3.频率较低（属于中低频的振动锤）对于一些比较难、硬的地层，尤其是砂层不能够使其有效的液化，导致沉桩困难。
4.不可在水下作业，由于是电机的驱动，防水性能比较差。不能在水下从事打拔桩作业。
液压振动锤的优势
1.频率可调，可以方便地选择低频和高频型号。由于振激力的大小和频率的平方成正比，所以同等大小的液压锤和电动锤振，它们的振激力的大小相差甚远。
2.使用橡胶减振可使振激力最大限度地用于打拔桩作业。尤其在拔桩作业时，可以提供更有效的上拔力。
3.可以水上和水下作业，不需要任何的特殊处理。
生产厂家及产品：
浙江瑞安永安机械有限公司
DZY、DZKS、DZJ、SV系列振动桩锤及液压振动创锤等桩工机械。DZJ40、DZJ45、DZJ60、DZJ90、DZJ135、DZJ180、DZJ200系列振动锤。
浙江振中工程机械股份有限公司(浙江省)
DZJ系列可调偏心力矩振动桩锤，DZJ45 DZJ60 DZJ90 DZJ135 DZJ200 DZJ240 DZJ240A DZJ480S
DZJ系列可调偏心力矩振动桩锤和YZJ液压振动锤。DZJ系列可调偏心力矩振动桩锤是建设部建筑机械综合研究所和我厂共同开发的新型系列产品，是目前国内外最先进的振动桩锤。YZJ系列无极可调偏心力矩和频率的液压振动桩锤是我公司和北京建筑机械化研究院共同开发的新型系列产品。是目前国内外最先进的振动桩锤之一。YZJ系列振动锤的机构最大特点是利用液压控制偏心力矩变换装置，使振动锤在起动、停机及运行过程中从零至设计最大值间无极调节偏心力矩。由于液压动力站配有变量泵，使振动频率可无极调节。
DZJ系列新型振动桩锤的偏心力矩调整的原理是：利用液压油缸推动偏心力矩调整机构，然后经过几组相互啥合的齿轮，将扭矩传递给偏心体轴，从而使偏心体轴产生相对运动，达到在任何情况下偏心力矩从零到最大之间的无级调节的目的。因此，该系列振动锤与传统振动桩锤相比，显示出了很大的优越性，主要有：
（1）可以在偏心力矩为零的条件下启动，降低了电机的启动电流，减少对电网的冲击。（2）可以在启动和停车过程将偏心力矩调整为零，使起动更加平稳，并防止了传统振动锤在启动和停车时的共振问题，将噪音和对振动锤各部件的破坏降低到最低程度。（3）可以在工作过程中，随时根据沉桩阻力及地质情况随时无级调节振幅，大大提高了工作效率，获得最佳工作效果。（4）该系列振动锤还配备了不同形式的液压夹头，从而可以根据施工要求选用钢板桩夹头或钢管桩夹头，以满足各种工作需要。该系列振动锤配备的钢管桩夹头适合于管径在φ600-φ1200之间的任何规格的钢管。（5）另外，该系列振动锤将主油路油管、电缆线。等安装在减振机构上，防止了振动锤在振动过程中对油管和电缆线的破坏。（6）该系列振动锤配备了新型带有风扇的耐振电机，耐振、起动力矩大、绝缘等级高，降低了温升大大提高了振动桩锤用电机的使用寿命，连续运转时间达到5h，解决了振动桩锤使用中的关键问题。
瑞安市东方建筑机械厂
DZ系列、DZKS系列中孔双电机振动打锤机。DZ45KS、DZ60KS、DZ75KS、DZ90KS、DZ120KS、DZ150KS该系列振动锤中间部分开有孔径为Φ 500MM--800MM的通孔，可以通过自由落锤，也可以直接于放置钢筋笼。
徐州海格力斯机械制造有限公司(江苏省)
Dz弹簧振动锤
上海振中机械制造有限公司(上海市)
产品型号:YZPJ-50,YZPJ-50A,YZPJ-75,YZPJ-100,YZPJ-150,YZPJ-200
YZPJ无级可调偏心力矩和频率的液压振动桩锤是我公司和北京建筑机械化研究院共同开发的新型系列产品。是目前国内外最先进的液压振动锤之一。
YZPJ振动锤系列结构的最大特点是利用液压控制偏心变换装置，使振动锤在起动、停机及运行过程中从零至设计最大值间无级调节偏心力矩。液压动力站配有变量泵，使振动频率可无级调节。
YZPJ液压振动锤系列实现无级调频调矩，且操作简单，噪声低，能适应不同土层沉桩的要求，显示了很大的优越性。
产品型号:,DZPJ90,DZPJ90KS,DZPJ120,DZPJ150,DZPJ200,DZPJ240,DZPJ480
DZPJ系列变频变矩电驱振动桩锤是由我公司吸收国内外先进技术自主开发研制的最新一代系列产品，是目前国内外最先进的振动桩锤。该系列振动锤的最大机构特点是利用液压控制偏心力矩变换装置，使振动锤在起动、停机及运行过程中从0至设计最大值的无级调节偏心力矩。
DZPJ无级调频调矩电驱振动桩锤的优越性：
1、电驱振动桩锤在偏心力矩为“零”的状态下启动，有效地减少启动时电流对电网的冲击，节能效果明显。
2、由于在无偏心力矩下启动或停机，完全克服对桩架或起重机机械产生的共振，保证了施工设备的安全、可靠使用。
3、在沉拔桩过程中，可以通过改变振幅来适应土层和土质的变化，以达到良好的沉拔速度及效果。
4、可实现在激振力恒定不变情况下的小振幅高频率振动，使振动波衰减加快，极大地减少振动危害，符合环保要求。
上海朗信机械(上海市)
APE、ICE液压振动锤代理
一体化的齿轮/偏心块--齿轮箱内的紧固件成为多余、两极减震块系统--两倍上拔力、可调节的减震箱--根据工程要求调节高度和重量、斜向偏心齿轮--传动更平稳，更高效、大型球形轴承--适合打斜桩、固体油路分配器--替代易受损的液压软管、O型环密闭顶板--水下作业时保护齿轮箱。朗信V系列高频液压振动锤在高速铁路、公路软地基处理，填海及桥梁、码头工程，深基坑支护，普通建筑物的基础处理等方面得到了迅速的应用。该设备为引进国外先进技术、具有独立知识产权的国内独创的液压振动锤，性能优越，采用液压动力站为液压动力源，通过振动箱产生高频振动，使桩体轻松打入土层，具有噪声小，效率高、无污染、不损伤桩柱等优点。
徐州神宇重工-鹏达基桩工程机械研究所(江苏省)
DZ弹簧振动锤
浙江省瑞安市八达工程机械有限公司(浙江省)
DZA系列单电机（耐振电机）振动锤
DZ系列单电机振动锤
DZ－KS系列中孔双电机（普通电机）振动锤
厦门利腾贸易发展有限公司（工程机械销售、租赁）(福建省)
TWINWOOD液压振动锤
上海振力工程设备有限公司
APE系列液压振动锤
徐州海格力斯机械制造有限公司
DZ系列振动锤
上海巨人液压液压经营部
巨力100t，160t，200t，260t系列液压振动锤
ENERPAC美国实用动力高性能液压系统及元件，应用广泛。
TOYOOKI日本丰兴工业高性能液压系统及元件，应用于工程机械行业。
YUTIEN台湾油田油压实用型液压元件，广泛用于工程机械、机床行业。
FENGFU台湾芳富机械轻便快捷型液压振动打桩机，等世界著名液压品牌。
徐州市泰昌机械有限公司
TDZ10、TDZ20、DZ30、TDZ60系列振动锤，品牌泰昌
广州黄埔区德骏机械
ＭＩＬ３５-ＨＦ型液压振动打桩锤可与３０至４０吨位的任何型号的挖掘机相匹配。
佛山市顺德区捷现机械进出口有限公司
SV系列振动锤-该系列锤能轻松安装在挖掘机的大臂上，并利用挖掘机的液压系统提供动力，操纵十分方便。
河北省秦皇岛市联谊路桥机械制造有限公司（河北钻机）
DZKS系列电动振动锤
徐州鹏达基桩工程机械研究所
DZ60SK中孔锤
浙江兴土桥梁建设有限公司
DZ系列租赁
秦皇岛市北戴河路矿机械厂
钻机沉钢筋笼用震动锤，适用于沼泽地渗水用砂桩建筑桥梁用水泥桩。
上海工程机械厂（金菱牌）
DZ系列振动锤
DZJ系列可调偏心力矩振动桩锤，DZJ系列振动锤机构的最大特点是利用液压控制偏心力矩变换装置，使振动锤实现在起运、停机及运行过程中从零至设计最大值的无级调节偏心力矩。
DZM100A液压振动锤将过去利用电力驱动方式改变为油压驱动，利用高频振动来振动桩锤，使土壤粒子和粒子之间发生相对运动，将桩周围的土壤液化，减少桩和土壤间的磨擦阻力，桩柱会借助于其本身的重量及振动的作用而平稳地打入，或是仅需借助挖掘机配上振动锤简单地拉拔即可拔出。
厦门迪乐机械设备有限公司
液压振动锤的优点：（新加坡twinwood，美国ICE液压振动锤）代理
可以在陆地、水上或水下施工作业，适合各种类型的桩（大型钢管桩和钢板桩），可作业的最大钢管桩直径为4米
液压振动锤的振动力从数十吨（20）到数百吨（450）, 减振器能将振动完全隔离，减少对吊机的影响
结构简单，维修保养量小，油管数量最少，以达到增加耐用度和降低故障率
液压系统采用开放式油路，具有结构简单，操作方便和散热效率高等优点
上海德倍佳机械有限公司
DBJ系列液压振动锤
采用液压动力站产生液压动力源，通过振动箱产生高频振动，使桩体轻松打入土层，具有噪声小，效率高、无污染、不损伤桩柱等优点，其性能优越，是夯实基础的最理想设备。
高频液压振动锤在高速铁路、公路软地基处理，填海及桥梁、码头工程，深基坑支护，普通建筑物的基础处理等方面得到了迅速的应用。
北京建研机械科技有限公司
DZM60、DZM60C（侧夹）液压振动锤
配套在液压挖掘机上使用，利用挖掘机上的液压系统提供动力，安装快捷、操纵方便、机动灵活频率高，桩外周土壤液化好，沉桩速度快，工作效率高，适用范围广，该机配有标准液压夹头，可打（拔）钢板桩、H形桩等。若换装上钢管夹头，则可打钢管桩高频振动波衰减快，噪声小，有利于环境保护设置了桩锤回转机构，桩锤带桩可360°回转，便于对桩所有液压件、密封件、轴承均采用进口名牌产品，大大提高了整机的可靠性独特的侧夹装置易操作，不受桩长和场地的限制。

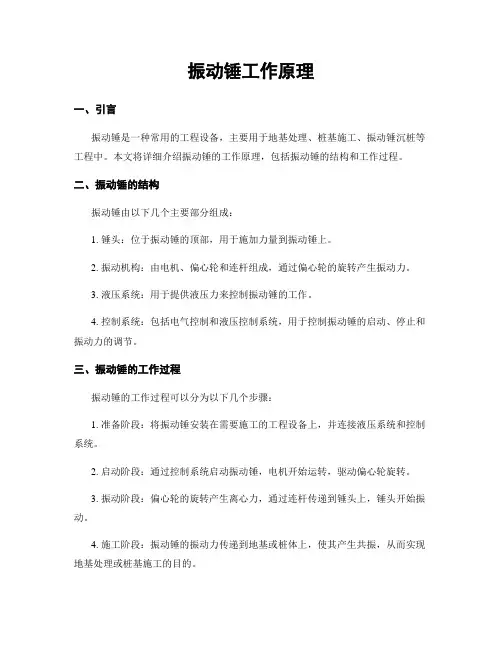

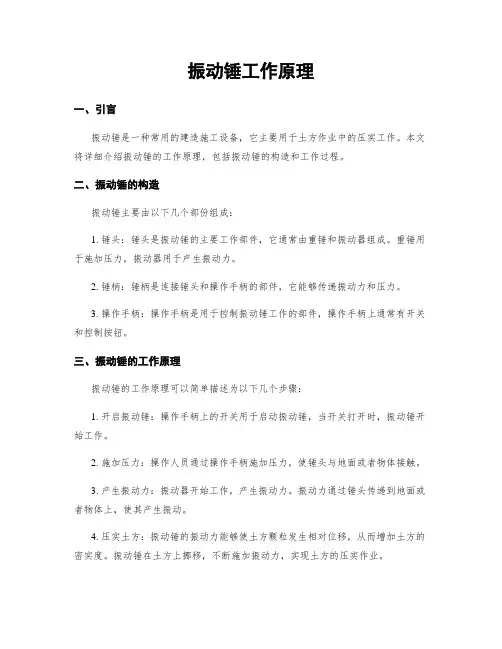

振动锤工作原理 振动锤是利用共振理论设计的。当桩的强迫振动频率与土壤颗粒的振频率一致时，土壤颗粒产生共振，此时，土壤颗粒有最大的振幅，足够的振动速度和加速度能迅速破坏桩和土壤间的粘合力，使桩身与土壤从压紧状态过渡到瞬间分离状态，沉桩阻力尤其侧面阻力迅速减小，桩在自重作用下下沉。由于振动锤靠减小桩与土壤间的摩擦力达到沉桩的目的，所以在桩和土壤间的摩擦力减小的情况下，可以用稍大于桩和桩身的力即可将桩拔起。因此，振动锤不仅适合于沉桩，而且适合于拔桩。沉桩、拔桩效率都很高。 主要参数：振幅A、激振频率ω、偏心力矩M,激震力F、参振重量Q、功率N 1.振动功率N的确定。振动功率N的计算公式为：N=K·M·n/9550 （kw）公式中，n为转速；K=1.25。 2.偏心力矩M的确定。振动锤偏心力矩越大克服硬质土层的能力越强，当已知振幅和参振总重量Q（桩体重量和振动锤重量）时，可以算出偏心力矩：M=Q·A （N·m） 3.激振频率ω的确定。振动锤的激振频率与振动系统的固有频率密切相关，当激振频率接近振动系统的固有频率时，振动沉桩达到最大效果。而振动系统的固有频率不仅和振动锤参数有关，还与土壤的参数有关，不同地层土壤的自振频率有着很大的差别。下面表格是根据经验得到的不同地层振动锤最佳频率范围。试验证明，其他参数一定的情况下，增大振动频率可以使得饱和沙土的液化加速，土壤阻力相应的快速减少，比起提高振幅更能有效提高桩的运动加速度，从而使沉桩效率得以显著提高，但激振频率提高过高会引起输出功率过大，所以确定激振频率时还应综合考虑。 激振频率参考 地层类型最佳频率ω/s 含饱和水的砂土100-200 塑性粘土及含砂粘土90-100 坚实粘土70-75 含砾石粘土60-70 含砂的砾石土50-60 4.参振重量Q的确定。振动锤除了要有必要的振幅和加速度，还必须有一定的参振重量以克服沉桩时的阻力，桩在土中的静阻力R与土层的贯入标准值N和截面积S之间的关系为： R=4N·S （KN） 因此，桩在受到振动而使摩擦力显著降低时，桩就可以被沉入到与参振重量相等的桩端阻力处，即Q=4N·S 5.激振力F的确定。激振力F是反映振动锤综合能力的参数，激振力F必须大于桩与土壤之间的静摩擦力f,在沉桩过程中会在激振力作用下急剧下降。有振动
