《港口规划与布置》课程设计计算说明书 交通学院港航系 二○一三年八月
目录 1设计基础资料 (3) 2 1.1 港口状况及发展规 划 (3) 3 1.2 设计船 型 (3) 4 1.3 装卸工艺及装卸能 力 (3) 5 1.4 港处自然条 件 (3) 6 1.5 施工能
力 (3) 7 1.6 主要投资项目单 价 (4) 8 1.7 其他经济参数假 设 (4) 9港口规模 (5) 9.1件杂货码头最优泊位 数······························ ······························· (6) 9.2散货码头最优泊位 数······························ ·······························
(6) 9.3泊位年通过能力验 算······························ ······························· (6) 10港口总体布置 (8) 10.1港口水域布 置······························ ······························· (8) 10.1.1码头布 置···························· ····························· (8) 10.1.1.1码头顶高 程·························· ··························· (8) 10.1.1.2码头前沿水深(底高
电机学考试试卷A卷 一、填空题(每空1分共40分) 1 构成电机主磁路的主要材料为,其磁导率远远真空的磁导 率,并且随磁路饱和程度的增加而。 2 一台额定频率为50Hz的变压器,接于60Hz、6/5倍变压器额定电压的电网上运行,则磁 路的饱和程度,激磁电流,激磁电抗,漏电抗,铁耗。(填增大、减小或不变) 3 一台三相变压器,额定电压为6000/380V,Y,d联接,其变比为;如果把原边 匝数减少10%,外加电压仍为6000V,此时变压器的副边开路相电压为(忽略漏阻抗压降)。 8 电流互感器副边绝对不允许,电压互感器副边绝对不允许。 9 一台三相同步发电机,极对数为2,定子总槽数为36,双层绕组,则每对极下每相绕组 包括 个线圈组,每个线圈组由个线圈串联组成,一相绕组的最大可能并联支路数为。 10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量,改善其波形。 为了同时削弱5、7次谐波分量,对于双层绕组,应选取节距等于倍极距。 11 三相同步发电机,定子三相对称绕组流过三相对称电流,则其每相绕组产生的磁动势性 质为 磁动势,而三相绕组的基波合成磁动势性质为磁动势。 12 分析同步发电机电枢反应的性质,可以采用图。 13 从时间概念而言,同步电机功率角是。 14 同步发电机并网运行。若原动机不做调节而调节励磁电流,则同步发电机的输出有功功 率 、输出无功功率;若励磁电流不做调节而调节原动机则同步发电机输出有功功率、输出无功功率(填改变或不变)。 15 变压器的正序电抗负序电抗;同步电机的正序电抗负序电抗(填大于、
小于或等于)。 二、作图题(共30分) 1 做出单相变压器在副边短路情况下的“T ”型等效电路,标注其电阻、电抗参数,并说明 其物理意义。(10分) 2 指出下图所示三相变压器各相原副绕组同名端,并做相量图判断其联接组标号。(10分) 3 一台并联于无限大电网的隐极同步发电机,调节其励磁电流而原动机不做调节,做出此时 的电动势相量图并标明电枢电流和励磁电动势相量的末端变化轨迹(忽略电枢电阻与饱和)。 (5分) 4 一台凸极同步发电机,已知其X d *=1、X q *=0.8、U*=1、I*=1、功率因数角φ=90o,做 出其电动势相量图,并标注d 、q 轴以及励磁电动势相量的具体数值(不考虑磁路的饱和并 忽略电枢电阻)。(5分) 三、计算题(共30分) 1 一台三相变压器, S N =25kV A ,U 1N /U 2N =6/0.4kV ,阻抗电压u k =4%,额定负载时的短路损 耗p kN =300W , Y ,y0联接, (1) 求短路参数的有名值及标么值;(7分) (2) 负载电流为额定电流的0.6倍且负载为纯电阻性质,求此时的电压调整率。(3分) 2 两台额定电压相同的变压器并联运行,已知:S NI =3000kV A ,u KI =5%;S NII =3000kV A , u KII =10%。 (1) 总负载为3000kV A 时,两台变压器的负载分别是多少?(2分) (2) 为了不使任一台变压器过载,两台变压器的最大总输出容量是多少。(3分) 3 一台三相交流凸极同步发电机,额定电流100A ,Y 接法,极对数p=3,双层绕组,每相绕 组串联匝数为100匝,同步转速1000转/分钟,基波绕组因数0.9456,三次谐波绕组因数 0.578,空载情况下气隙基波与三次谐波每极磁通量分别为1Φ=0.197Wb 、3Φ=0.003Wb , 忽略其它高次谐波分量。 (1) 求基波感应电动势的频率;(1分) (2) 空载情况下,求每相绕组基波感应电动势与三次谐波感应电动势的有效值;(2分) (3) 在三相绕组通过三相对称额定电流情况下,求三相绕组合成基波与三次谐波磁动势 的幅值。(2分) 4 一台三相汽轮发电机数据如下,S N =31250kVA ,U N =10.5kV (Y 接),cos ΦN =0.8(滞后),
第三章 1如图所示一三角形钢板,两个结点固定,对第三个结点施以单位水平位移,测出所施加的力,从而得出相应的刚度系数。其他点依此类推,这样测得的刚度系数所组成的刚度矩阵,是否与按照常规三角形单元刚度矩阵计算公式所得结果一样?用这样实测所得的刚度矩阵能否进行有限元分析?为什么? 解:不一样。单元刚度矩阵中每个元素的物理意义:ij k 表示单元第j 个自由度产生单位位移,其它自由度固定时,第i 个自由度产生的节点力。单元刚度矩阵是在单元处于平衡状态的前提下得出的,单元作为分离体看待,作用在它上面的外力(单元力)必是平衡力系,然而研究单元平衡时没有引入约束承受平衡力系作用的无约束单元,其变形是确定,但位移是不能确定的,即单元可发生任意的刚体位移。 不能。因为与有限元中单元与单元之间的约束情况不一样,不能进行有限元分析。 2以位移为基本未知量的有限元法其解具有下限性质,试证明之。 解:系统总位能的离散形式{}{}{}{}12 T T p a K a a P ∏= - 将求解的方程[]{}{}K a P =带入可得 {}[]{}{}[]{}{}[]{}1122 T T T p a K a a K a a K a U ∏= -=-=- 在平衡情况下,系统总位能等于负的应变能。在有限元解中,由于假定的近似位移模式一般来说总与精确解有差别 的。 设近似解为p ∏、U 、[]K 、{}a 、{}{}K a P ??=??,真实解为p ∏、U 、[]K 、{}a 、[]{}{}K a P = 且根据最小势能原理,得到的系统的总位能总会比真正的总位能要大,故p p ∏≥∏则U U ≤ {} {}{}[]{}{} {}{}{}T T T T a K a a K a a P a P ??≤?≤?? 则近似解的位移总体上小于精确解的位移 解释如下:单元原是连续体的一部分,具有无限多个自由度,在假定了单元的位移函数后,自由度限制为只有以结点位移表示的有限自由度,引入了更多的约束和限制,使得单元刚度较实际连续体加强了,连续体的整体刚度随之增加,所以有限元解整体上较真实解偏小。 3 请分别阐述单元刚度矩阵和整体刚度矩阵中任一元素的物理意义。 解:在单刚[]e K 中,e ij k 表示单元第j 个位移产生一单位位移,其它位移为零时,第i 个位移方向上引起的节点力。 在整体刚度中,ij K 表示第j 个自由度产生一单位位移,其它自由度为零时,第i 个自由度上引起的节点力。

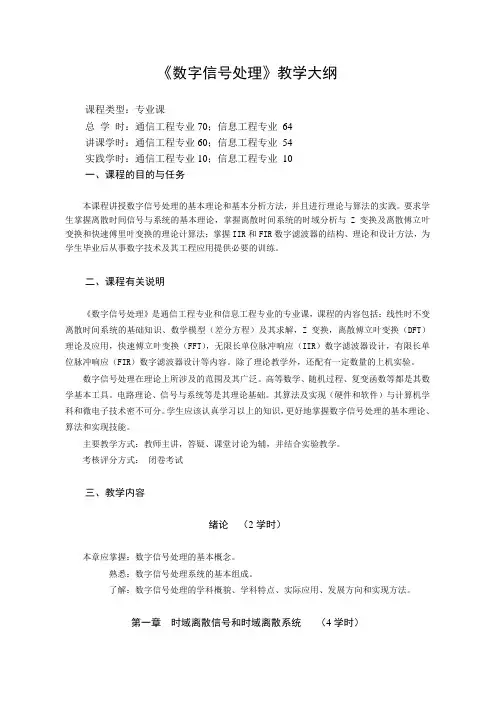

数字信号处理教案
数字信号处理教案
课程特点: 本课程是为电子、通信专业三年级学生开设 的一门课程,它是在学生学完了信号与系统的课程后,进一步为学习专业知识打基础的课程。本课程将通过讲课、练习使学生掌握数字信号处理的基本理论和方法。课程内容包括:离散时间信号与系统;离散变换及其快速算法;数字滤波器结构;数字滤波器设计;数字信号处理系统的实现等。 本课程逻辑性很强, 很细致, 很深刻;先难后易, 前三章有一定的难度, 倘能努力学懂前三章(或前三章的0 080), 后面的学习就会容易一些;只要在课堂上专心听讲, 一般是可以听得懂的, 但即便能听懂, 习题还是难以顺利完成。这是因为数字信号分析技巧性很强, 只了解基本的理论和方法, 不辅以相应的技巧, 是很难顺利应用理论和方法的。论证训练是信号分析课基本的,也是重要的内容之一, 也是最难的内容之一。 因此, 理解证明的思维方式, 学习基本的证明方法, 掌握叙述和书写证明的一般语言和格式, 是信号分析教学贯穿始终的一项任务。 鉴于此, 建议的学习方法是: 预习, 课堂上认
真听讲, 必须记笔记, 但要注意以听为主, 力争在课堂上能听懂七、八成。课后不要急于完成作业, 先认真整理笔记, 补充课堂讲授中太简或跳过的推导, 阅读教科书, 学习证明或推导的叙述和书写。基本掌握了课堂教学内容后, 再去做作业。在学习中, 要养成多想问题的习惯。 课堂讲授方法: 1. 关于教材: 《数字信号处理》作者丁玉美高西全西安电子科技大学出版社 2. 内容多, 课时紧: 大学课堂教学与中学不同的是每次课介绍的内容很多, 因此, 内容重复的次数少, 讲课只注重思想性与基本思路, 具体内容或推导特别是同类型或较简的推理论证及推导计算, 可能讲得很简, 留给课后的学习任务一般很重。. 3. 讲解的重点: 概念的意义与理解, 理论的体系, 定理的意义、条件、结论、定理证明的分析与思路, 具有代表性的证明方法, 解题的方法与技巧,某些精细概念之间的本质差别. 在教学中, 可能会写出某些定理证明, 以后一般不会做特别具体的证明叙述.
电路实验 实验报告 第二次实验 实验名称:弱电实验 院系:信息科学与工程学院专业:信息工程姓名:学号: 实验时间:年月日
实验一:PocketLab的使用、电子元器件特性测试和基尔霍夫定理 一、仿真实验 1.电容伏安特性 实验电路: 图1-1 电容伏安特性实验电路 波形图:
图1-2 电容电压电流波形图 思考题: 请根据测试波形,读取电容上电压,电流摆幅,验证电容的伏安特性表达式。 解:()()mV wt wt U C cos 164cos 164-=+=π, ()mV wt wt U R sin 10002cos 1000=??? ? ? -=π,us T 500=; ()mA wt R U I I R R C sin 213.0== =∴,ππ40002==T w ; 而()mA wt dt du C C sin 206.0= dt du C I C C ≈?且误差较小,即可验证电容的伏安特性表达式。 2.电感伏安特性 实验电路: 图1-3 电感伏安特性实验电路 波形图:
图1-4 电感电压电流波形图 思考题: 1.比较图1-2和1-4,理解电感、电容上电压电流之间的相位关系。对于电感而言,电压相位 超前 (超前or 滞后)电流相位;对于电容而言,电压相位 滞后 (超前or 滞后)电流相位。 2.请根据测试波形,读取电感上电压、电流摆幅,验证电感的伏安特性表达式。 解:()mV wt U L cos 8.2=, ()mV wt wt U R sin 10002cos 1000=?? ? ?? -=π,us T 500=; ()mA wt R U I I R R L sin 213.0===∴,ππ 40002==T w ; 而()mV wt dt di L L cos 7.2= dt di L U L L ≈?且误差较小,即可验证电感的伏安特性表达式。 二、硬件实验 1.恒压源特性验证 表1-1 不同电阻负载时电压源输出电压 2.电容的伏安特性测量
电机学 一、选择题(本大题共18小题,每小题1.5分,共27分) 在每小题列出的四个备选项中只有一个是符合题多选或未选均无分。 1.直流并励电动机起动时,励磁回路的调节电阻阻值应置于()A.任意位置;B.中间位置;C.零位置;D.最大位置 2.同步电机中参数X d’表示为() A.同步电抗;B.直轴瞬态电抗;C.直轴漏抗;D.直轴超瞬态电抗3.并联于大电网上的同步发电机,当电流落后于电压运行时,若逐渐增大励磁电流,则电枢电流() A.渐大;B.减小;C.先增大后减小; D.先减小后增大 4.如果不计定子电阻效应,同步发电机运行在什么条件下有△U=0() A.电阻性负载B.电阻、电感性负载 C.纯感性负载D.电阻、电容性负载 5.要增加并联在电网上运行的发电机的有功输出,可以()A.增加励磁电流使E 增加; B.增加原动机的动力,使功角增加; C.减小励磁电流使E 0减小; D.加快原动机转速使n>n 1 6.判断一台同步电机运行于发电机状态的依据是() A.E 0>U; B.E 滞后于U; C.E <U; D.E 领先于U
7.三相异步电动机负载增加时,会使() A.转子转速降低; B.转子电流频率降低 C.转子电流产生的磁动势对转子的转速减小 D.转子电流产生的磁动势对定子的转速增加 8.异步电动机空载电流比同容量变压器空载电流大的原因是() A.异步电动机的损耗大;B.异步电动机是旋转的; C.异步电动机有气隙;D.异步电动机的漏抗大; 9.三相异步电动机转子转速减小时,转子磁势对空间的转速将() A.增加; B.保持不变; C.减小; D.为0; 10.三相异步电动机的最大转矩大小() A.与转子电阻无关; B.与电源电压无关; C.与电源频率无关; D.与极对数无关; 11.转差率为s的异步电动机,其sP e 将等于() A.定子铜耗; B.总机械功率; C.机械功率; D.转子铜耗; 12.三相异步电动机定子通入频率为f 1的电流,当转子不动时,其转子频率f 2 为 () A.f 2=f 1 ;B.f 2 =0; C.f 2 <f 1 ;D.f 2 >f 1 13.交流双层绕组中,每相串联匝数N同每个线圈的匝数N c 、每极每相槽数q、极对数p、并联支路数a之间的关系是() A.N=(2a/p)qN c B.N=(2p/ a)qN c C.N=apqN c D.N=2apqN c 14.变压器负载运行时与空载运行时相比,变比K() A.变大; B.变小; C.相等; D.基本不变; 15.若外加电压随时间正弦变化,当磁路饱和时,单相变压器的励磁电流随时间变化的波形是() A.矩形波; B.平顶波; C.正弦波; D.尖顶波; 16.变压器空载时,线路电压增加,则铁耗将()
东南大学考试卷 2004-2005学年“电机学”(A) 考试形式闭卷满分100 考试时间120 分钟共 4 页姓名学号得分 一、 填空题(30分,每空1分) 1.转差率试验测得的同步电机交直轴同步电抗为___不饱和___值。同步电机的保梯电抗可以从空载曲线和___零功率因数曲线____求得。 2.同步发电机短路时,电机铁心中磁场处于___不饱和__状态,所以短路特性近似地为一条直线。 3.同步发电机短路比大,其同步电抗_____小_____,造价_____高______。 4.调节同步发电机有功功率时,电机的无功功率____也要变化_______。 5.同步发电机稳态两相短路试验可以测量电机____零序____电抗,其短路电流一般比三相稳态短路电流____大______。 6.没有阻尼绕组的同步发电机发生三相突然短路时,短路初始定子短路电流受到_______瞬态_______电抗的限制,当____瞬态__________分量衰减完毕后短路电流进入稳态短路状态。 7.异步电机转子结构有鼠笼式和__线绕式______式两种。利用变比为K A的自耦变压器对鼠笼异步电机进行降压起动时,电网提供的电流与电机直接起动时的电流之比为2 k。异步电机变频调速时,___定子电压___与定子电流频率之比应保持不变。 1/ A 8.异步电动机以转速n旋转时,转子电流产生的旋转磁场相对于定子的转速为____n1__________,其旋转方向与定子的旋转磁场方向____相同__________。 9.分析异步电机时,通过__频率归算______折算可将旋转的电机用等效电路来描述,其中模拟电阻的作用是模拟电机__轴上输出机械____功率。 10.异步电动机转差率小,转子的铜耗______小________。转子绕组中串入电阻,电机的临界转差率_____增大_________,最大转矩_____不变_________。 11.直流电机定子绕组中通入直流产生的气隙磁场,其分布一般为___平顶波_____波,电枢绕组中电流是___交变_______的。 12.直流电机单叠绕组的第一节距y1为5,其合成节距为______1_______。极对数为3的直流电机,绕组若为单波绕组,其支路数为______2________。 13.若要改变并励直流电动机的转向,需同时改变___转向________以及_励磁绕组和电枢绕组______________________的相对连接。 14.由于电机的___饱和___________特性,电枢反应使直流电机的每极磁通___减小___________。电枢反应使直流电动机___前___________极尖处气隙磁场增强。15.直流电动机可以通过改变外施电压、调节励磁电流以及__电枢绕组串电阻__________________的方法来进行调速。 二、 简答题(30分,每题10分) 1.试作出异步电机的转矩转差曲线,标明各个运行状态、起动点和临界转差率。并说明作为异步电动机运行时,电机能够稳定运行的范围,并就此给出简单解释。
数字信号处理教案 余月华
课程特点: 本课程是为电子、通信专业三年级学生开设的一门课程,它是在学生学完了信号与系统的课程后,进一步为学习专业知识打基础的课程。本课程将通过讲课、练习使学生掌握数字信号处理的基本理论和方法。课程内容包括:离散时间信号与系统;离散变换及其快速算法;数字滤波器结构;数字滤波器设计;数字信号处理系统的实现等。 本课程逻辑性很强, 很细致, 很深刻;先难后易, 前三章有一定的难度, 倘能努力学懂前三章(或前三章的0080), 后面的学习就会容易一些;只要在课堂上专心听讲, 一般是可以听得懂的, 但即便能听懂, 习题还是难以顺利完成。这是因为数字信号分析技巧性很强, 只了解基本的理论和方法, 不辅以相应的技巧, 是很难顺利应用理论和方法的。论证训练是信号分析课基本的,也是重要的内容之一, 也是最难的内容之一。 因此, 理解证明的思维方式, 学习基本的证明方法, 掌握叙述和书写证明的一般语言和格式, 是信号分析教学贯穿始终的一项任务。 鉴于此, 建议的学习方法是: 预习, 课堂上认真听讲, 必须记笔记, 但要注意以听为主, 力争在课堂上能听懂七、八成。 课后不要急于完成作业, 先认真整理笔记, 补充课堂讲授中太简或跳过的推导, 阅读教科书, 学习证明或推导的叙述和书写。基本掌握了课堂教学内容后, 再去做作业。在学习中, 要养成多想问题的习惯。 课堂讲授方法: 1. 关于教材: 《数字信号处理》 作者 丁玉美 高西全 西安电子科技大学出版社 2. 内容多, 课时紧: 大学课堂教学与中学不同的是每次课介绍的内容很多, 因此, 内容重复的次数少, 讲课只注重思想性与基本思路, 具体内容或推导特别是同类型或较简的推理论证及推导计算, 可能讲得很简, 留给课后的学习任务一般很重。. 3. 讲解的重点: 概念的意义与理解, 理论的体系, 定理的意义、条件、结论、定理证明的分析与思路, 具有代表性的证明方法, 解题的方法与技巧,某些精细概念之间的本质差别. 在教学中, 可能会写出某些定理证明, 以后一般不会做特别具体的证明叙述. 4. 要求、辅导及考试: a. 学习方法: 适应大学的学习方法, 尽快进入角色。 课堂上以听为主, 但要做课堂笔记,课后一定要认真复习消化, 补充笔记,一般课堂教学与课外复习的时间比例应为1 : 3 。 b. 作业: 大体上每两周收一次作业, 一次收清。每次重点检查作业总数的三分之一。 作业的收交和完成情况有一个较详细的登记, 缺交作业将直接影响学期总评成绩。 c. 辅导: 大体两周一次。 d. 考试: 只以最基本的内容进行考试, 大体上考课堂教学和所布置作业的内容。 课程的基本内容与要求 第一章. 时域离散信号与时域离散系统 1. 熟悉6种常用序列及序列运算规则; 2. 掌握序列周期性的定义及判断序列周期性的方法; 3. 掌握离散系统的定义及描述方法(时域描述和频域描述); 4. 掌握LSI 系统的线性移不变和时域因果稳定性的判定; 第二章 时域离散信号与系统的傅立叶变换分析方法
全日制硕士研究生入学954《电气工程专业电路》课程复习 与考试大纲 发布时间:2015年06月18日 全日制硕士研究生入学954《电气工程专业电路》课程复习与考试大纲 第一部分考试说明 考试性质 全国硕士研究生入学考试是为高等学校招收硕士研究生而设置的。电气工程专业电路是电气工程学科最重要的基础理论知识,为报考本学科硕士研究生的一门必考专业课,以满分150分计入入学初试总分。通过该课程的考试以保证被录取者有扎实的专业基础知识和较强的分析问题能力。 二、考试的学科范围 《电气工程专业电路》考试内容分为两个部分:第一部分为电路基础(占120分);第二部分为电力系统、电机或电力电子三门课程的基本理论知识(占30分),考试时,考生在电力系统、电机或电力电子三门课程中仅限于选一门进行答题,多选无效。 考试要点见本大纲第二部分。 三、评价目标 主要考查考生对电路基本理论、基础知识的掌握情况,运用各种方法分析电路的能力。要求考生应掌握以下有关知识: 1、明确电路的基本概念,理解电路中的两类约束关系。 2、熟悉电路的常用定理,并能灵活应用。 3、掌握分析电路的主要方法。
4、正确使用电工仪表和具备相关的电工测量知识。 5、掌握电力系统、电机或电力电子的基本理论,熟练使用电路相关分析方法解决实际应用问题。 四、考试形式与试卷结构 1、答卷方式:闭卷,笔试。 2、答题时间:180分钟。 3、题型:填空题、简答题和计算题。 第二部分考查要点 一、电路基础考试内容范围 1、电路模型和电路定律:电路基本概念、电压与电流的参考方向、常用的电路元件(电阻元件、电感元件、电容元件、电压源、电流源、受控源、运算放大器等)、基尔霍夫定律 2、直流电路:电阻串联、并联、星形和三角形联结的等效变换、求解等效电阻的方法;用支路电流法、节点(结点)电压法、回路电流法列写方程,求解电路;灵活应用叠加定理、替代定理、戴维宁(诺顿)定理、互易定理、特勒根定理对电路进行分析和计算;含运算放大器电路的分析。 3、正弦交流稳态电路:正弦量的相量表示法、电路定律的相量形式、相量图、阻抗、导纳;能对一般正弦交流电路、含互感和变压器元件的交流电路、三相交流电路、非正弦交流电路等进行分析和计算;能计算正弦电路的瞬时功率、有功功率、无功功率、视在功率和复功率;电路的功率因素及其提高方法;串联、并联电路的谐振。 4、动态电路:掌握一阶、二阶电路的时域分析法和拉普拉斯变换分析法。掌握贮能元件换路时的性质,会求电路初始值、稳态值、时间常数,会应用三要素法对一阶电路进行分析。电路状态方程的
考 试 卷( A 卷) 课程名称 电机学 考试学期 07-08/3 得分 适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟 一、 填空题:(35分) 1. 在国际单位制中,磁场强度单位是___A/m ___________。电磁感应定律的 物理意义是,当闭合的线圈中磁通发生变化时,线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通所经过路径的磁阻越大,说明该线圈的电感就越______小________。 2. 变压器损耗包括绕组铜耗和___铁耗_______,后者又包括涡流和磁滞损 耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当___可变损耗等于不变损耗_(或_kN p p 0 β= )___时,变压器效率达最大。 3. 由于铁心饱和特性,施加正弦电压时变压器激磁电流波形通常为______ 尖顶______波,而铁心的磁滞特性使之为___不对称尖顶___波。 4. 并联运行的变压器必须有相同的电压等级,且属于相同的___连接组 ___________。各变压器的负载分配与该变压器的额定容量成正比,与__短路电压(标幺值)___成反比。___短路电压(标幺值)____小的变压器先达到满载。 5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波 ___________电流不能流通,使磁通近似为____平顶波__________波,会在绕组中电动势波形严重畸变,产生___过电压________危害线圈绝缘。 6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大 _________。 7. 电压互感器二次侧不允许___短路_________,而电流互感器二次侧不允 许____开路____。 8. 交流电机绕组的短距和分布既可以改善磁动势波形,也可以改善__电势 ____________波形。设电机定子为双层绕组,极距为12槽,为同时削弱
东南大学自动化学院 《MCU技术及课程设计》 数字钟设计报告 姓名:学号: 专业:自动化实验室: 组别:同组人员: 设计时间:2015年6月1日——2015年6月17日 评定成绩:审阅教师:
目录 一. 课程设计的目的与要求 (3) 二. 原理设计 (3) 三. 方案实现与测试,实验流程图,可采用c语言实现 (8) 四.分析与总结 (9)
一.课程设计的目的与要求 1.可设定时间初始值; 2.能够使用按键调整时间的时分位; 3.使用段式LCD显示。 二.原理设计 MSP430的液晶显示有静态、2MUX、3MUX、4MUX四种显示模式,而最常用还是4MUX 模式。通俗讲,就是有四个公共端(相当于数码管扫描显示的位选端)、若干个驱动端的模式。这种模式的最大优点就是能使用最少的引脚提供最多的液晶显示段。图1表示了4MUX显示模式下的公共端与驱动端,其中(a)说明了一个”8”字的四个公共端,(b)说明了两个驱动端,当分别给公共端与驱动端液晶信号时,就显示对应的数码。 图一 在MSP430系列能驱动液晶显示的单片机中,专门开辟了一片存储空间(LCDMEM1~LCDMEM20)存放要显示的信息,被称为液晶显示缓存,简称液晶显存。MSP430F6638共有20字节单元液晶显存,如果使用4MUX方式显示,可以显示160段液晶笔画。这时,每个显存将对应两个驱动端。图2表示了在4MUX方式下的液晶显存、液晶显示、液晶驱动端之间的对应关系。 段式LCD的驱动方法基本上和数码管是不太一样的,数码管只要给电和选通就亮。 但是段式LCD的驱动是靠两部分组成的:
第一部分是不间断的电压脉冲,这个电压脉冲还是被分为好几个电压等级了,如果你用的是1/4duty1/3偏压的话,那么就要有四个电压等级。也就是VCC---2/3VCC--1/3VCC---GND 这几个电压等级直接可以用电阻进行分压得到,然后直接和430单片机的R03---GND; R13----1/3VCC;R23---2/3VCC;R33---VCC这样直接连接就可以了。这样电压等级就有了,具体在里面生成的电压等级脉冲,MSP430是可以自己生成的,不用我们担心了。 COM0--COM3就这些个电压等级的输出管脚。直接连上LCD屏的COM0---COM3就可以了。 第二部分是选通管脚选通管脚也就是LCD上面的SEG1----SEG12,和MSP430F6638的SEG0---SEG11直接相连,硬件电路如下: JP5是用一个跳帽来控制背光(由于板卡IO口有限),把跳帽跳上段式LCD背光打开。 2段式LCD驱动编写步骤: 首先要明白每个输出管脚何时输出和输出什么,这样才能得到我们想要的字形。 MSP430F6638自带有对多达160图块进行对比度控制的集成LCD驱动器,有LCD段码寄存器,就是说你只要把这些你要显示的字形(当然如果你只想显示数字的话,只用存0-9这几个字码就可以了),段码寄存器的地址是从091H开始------到0A4H每个地址里面可以放一个8位,每一位对应于液晶上面的一段,所以说一个地址对应于液晶上面就是一个字。(一个字的段码也是8位的) 这样的话,我们只要将要显示的一个数字的编码发到这个单片机的断码寄存器里面,就可以直接显示了,是通过COM口的脉冲波形同时将寄存器里面的段进行耦合,产生压差,LCD 只有产生压差才能点亮。一直提供一个不变的高电平是要烧坏液晶的,这就是和数码管区别的地方。不过这些脉冲430单片机已经帮我们做好了。 总体的步骤就是,我们将LCD的段码先整理好,然后放在一边备用,等到你想显示某个数据的时候,只要将这个8位的段码直接写入单片机留给你的LCD寄存器写入端口数组就可以了。 在MSP430F6638里面也就是LCDMEM[];[]中应该写的是要显示的位,这个位是数码管上面的位置,比如你想显示液晶上面的第2位数,先不说要显示的内容是什么,这里的位选应该是LCDMEM[1],因为是从0开始的,所以第二位应该是LCDMEM[1].(从091H开始------到0A4H每个地址都可以存一个8段)然后说显示的内容:
座位号 桂林电子科技大学试卷 2014-2015 学年第 二 学期 课号 1420488 课程名称 电机学 (闭卷、A 卷 ) 适用班级 13001201-13001204 一、单项选择题(每题1分,共10分) 1.0、Wb 是( )的单位。 A. 磁动势 B. 磁通 C. 磁场强度 D. 磁感应强度 1.1、在软磁磁路中,磁路计算时所用的磁化曲线是( )磁化曲线。 A. 起始 B. 磁滞回线 C. 基本 D. 线性部分 1.2、直流电机作电动机运行时,( )。 A. a E U >,E a 与I a 方向相同 B. a E U <,E a 与I a 方向相反 C. a E U >,E a 与I a 方向相反 D. a E U <,E a 与I a 方向相同 1.3、直流电机电动势结构常数C e 和转矩结构常数C T 之间的关系为( )。 A. e T C 9.55C = B. T e C 9.55C = C. e T 2πC C 60= D. T e 2πC C 60 = 1.4、直流电机的所有绕组元件通过换向片连成一体,构成( )回路。 A. Y 形 B. 三角形 C. 闭合 D. 并联 1.5、额定电压为10000/400V 的三相电力变压器,一次侧电压为额定电压,负载运行时若二次侧电压为402V ,负载的性质是( )。 A. 纯阻性 B. 纯感性 C. 阻容性 D. 阻感性 1.6、变压器负载运行时,若负载增大,则其( )。 A. 铁损增大,铜损不变 B. 铁损不变,铜损不变 C. 铁损增大,铜损增大 D. 铁损不变,铜损增大 1.7、当0n n >时交流异步电动机工作于( )状态。 A. 电磁制动 B. 电动 C. 发电 D. 空载 1.8、三相异步电动机中定、转子的磁动势相对于定子的旋转速度比较,( )。 A. 前者快 B. 前者慢 C. 两者相对静止 D. 取决于电机运行状态 1.9、大型异步电动机不允许直接起动的原因是( )。 A. 电机温升过高 B. 对电网电流冲击过大 C. 起动时间太长 D. 机械强度不够 二、填空题(每题2分,共10分) 2.0、电机、变压器的磁路计算通常属于_______问题类。 2.1、直流电机中单叠绕组的Q=16,y 1=4,那么其第14号元件的下层边应放在第 号槽中。 2.2、变压器短路试验一般在 侧进行。 2.3、异步电动机三个特征转矩分别是额定转矩、 转矩和起动转矩。 2.4、异步电动机转子的铜耗称为_______功率。
机械设计课程设计计算说明书 设计题目:带式输送机传动装置设计者:王行洲 学号: 02009227 指导教师:王鸿翔 东南大学 机械工程学院
前言 机械设计课程设计是高等工业学校多数专业第一次全面的机械设计训练,是机械设计课的最后一个重要教育环节,其目的是:(1)培养学生综合运用机械设计及相关课程知识解决机械工程问题的能力,并使所学知识得到巩固和发展; (2)学习机械设计的一般方法和步骤; (3)进行机械设计基本技能的训练,如计算、绘图(其中包括计算机辅助设计)和学习使用设计资料、手册、标准和规范。 此外,机械设计课程设计还为专业课设计和毕业设计奠定了基础。 此书是我在完成此次课程设计之后对整个设计计算过程的整理总结,主要包括整个设计的主要计算及简要说明,对于必要的地方,还有相关简图说明。对于一些需要的地方,还包括一些技术说明,例如在装配和拆卸过程中的注意事项;传动零件和滚动抽成的润滑方式及润滑剂的选择。使我们图纸设计的理论依据。 当然,由于我们是第一次进行机械设计,还有很多考虑不到或不周的地方,有很多零件尺寸材料选择的时候考虑不周全,希望老师在审阅时予以指正。
目录 一、设计任务 (4) 二、选择电动机 (5) 三、计算、分配传动比 (5) 四、运动参数计算 (6) 五、各级传动零件的设计计算 (7) 1选定齿轮材料、热处理及精度 (7) 2高速级斜齿圆柱齿轮设计计算 (7) 3低速级直齿圆柱齿轮设计计算 (14) 六、轴的设计及其校核……………………………………^17 七、轴承校核 (20) 八、键联接的选择和计算 (22) 九、联轴器的选择 (23) 十、箱体及减速器附件说明 (24) 十一、润滑密封设计 (25) 十二、小结 (26) 参考文献 (27)
电机学期末考试试卷大全(附答案) 考试卷( A 卷)《电机学》课程试卷 一、填空: 1.一台直流电动机,PN=10KW,UN=220V,?=0.86,nN=980r/min,则额定电 流为___52.85A ___,额定输出转矩为___97.44N.m____。 2.电机铁心采用0.35或0.5mm的硅钢片,其目的是:__提高磁路的磁导率,降低电机的铁耗_______ 3.YYn联结的三相心式变压器,其负载时相电势的波形为:_接近正弦波__ __,这是因为:三次谐波磁通不能沿闭合铁心闭合,只能沿油或空气及油 箱壁闭合,磁阻大,故三次谐波磁通小,且负载时副方YO联接,使副方可感应、 流通较小的三次谐波电流,此电流也会对三次谐波磁通有所削弱,使磁通接近 正弦波,故相电势接近正弦波。 4.变压器的空载损耗主要是_铁___损耗,短路损耗主要是___铜__ 损耗。 5.选择交流绕组节距时,主要考虑同时削弱5次和7次谐波电动势,故
通常采用y1=___5/6τ___。 6. 一台隐极同步发电机并联于无穷大电网,额定负载时功率角 =200,现因外线发生故障,电网电压降为60%*UN,为使角保持在小于250范围内,应加大励磁,使E0为:E0/E0___E0*/E0>1.35____。 二、选择题: 1.下列关于直流电动机说法错误的是:( c ) A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路 C 同时改变直流电动机的励磁及电枢电流方向可改变其转向 D 其它条件不变,仅降低他励电动机电枢端电压,其转速下降 2.在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt 1200),则此时产生的磁场( b ) A 圆形旋转磁场 B 椭圆形旋转磁场 C 脉振磁场 D 无法确定
沥青路面厚度设计 计 算 书 学号: 姓名: 班级: 成绩: 日期:2014年9月
沥青路面厚度设计 A、基本情况 某地拟新建一条二级公路省道,路线总长21km,双向四车道,路面宽度为16m,该地属公路自然区划IV区,路基为低液限粘土土质,填方路基最大高度2.1m,路床顶距地下水位平均高度1.4m,属中湿状态,根据室内试验法确定土基回弹模量50MPa,年降雨量1200mm,最高气温39℃,最低气温-10℃。拟采用沥青混凝土路面,根据规范规定,查表得其设计使用期12年。 B、交通荷载情况 根据区域交通分析预测近期交通组成和交通量如表1所示,交通量年平均增长率为4%。 表1 近期交通组成与交通量 要求:试根据交通荷载等级,选择相应的基层(和底基层)材料进行组合设计,并根据进行沥青路面厚度设计计算,编制计算书(计算书格式及编目示例附后)。
一、基本设计条件与参数 依题意得,基本设计条件如下:新建二级公路,双向四车道,路面宽度16m ,公路自然区划IV 区,低液限粘土土质,填方路基最大高度2.1m ,路床顶距地下水位平均高度1.4m ,中湿状态,年降雨量1200mm ,最高气温39℃,最低气温-10℃。 基本参数如下:土基回弹模量50MPa ,设计使用期12年,交通量年平均增长率为4%。 二、交通量分析 本设计的累计当量轴次的计算以双轮组单轴载100kN 为标准轴载,以BZZ-100表示。 1. 当设计弯沉值为指标时,当量轴次计算公式及计算结果如下: 4.35 121 k i i i P N C C n P =?? = ? ??∑ 注:轴载小于25kN 的轴载作用不计 查《规范》得该公路车道系数为0.4,累计当量轴次计算如下: ()[]()[] (次)6 12 10835.84.0418.402704 .0365104.0136511?=???-+=?-+= ηN r r N t e 属于中等交通。 2. 以半刚性基层层底拉应力为指标计算当量轴次
数字信号处理电子教案 第六章无限脉冲响应数字滤波器设计 江西理工大学物理教研室 2010年11月7日
数字信号处理教案
数字信号处理教案
数字信号处理教案
6.1 数字滤波器基本概念 数字滤波器是指完成信号滤波处理功能的,用有限精度算法实现的离散时间线性非时变系统,其输入是一组数字量,其输出是经过变换的另一组数字量。因此,它本身即可以是用数字硬件装配成的一台完成给定运算的专用数字计算机,也可以是将所需运算编成程序,让通用计算机来执行。数字滤波器具有稳定性高、精度高、灵活性大等优点。随着数字技术的发展,用数字技术实现滤波器的功能越来越受到人们的注意和广泛的应用。 一、 常用滤波器的性能指标 滤波器性能一般用系统频率特性)(ωj e H 来说明,常用的性能指标主要有以下三个参数: 1. 幅度平方函数 2 *()()*() ()() ()() j j j j j j z e H e H e H e H e H e H z H z ω ω ωωωω-==?== 该性能指标主要用来说明系统的幅频特性。 2. 相位函数 ()()Re[()]Im[()]()j j j j j j e H e H e j H e H e e ω ωωωωβ=+= 其中: ? ?? ???=)](Re[)](Im[)(ω ωω βj j j e H e H arctg e 该指标主要用来说明系统的相位特性。 3. 群延时 ω βωτωd e d j )] ([)(-= 定义为相位对角频率导数的负值,说明了滤波器对不同的频率成分的平均延时。当要求在通带内的群延迟是常数时,滤波器相位响应特性应该是线性的。 二、实际滤波器的频率特性 实际设计中所能得到的滤波器的频率特性与理想滤波器的频率特性之间存在着一些显著的差别,现以低通滤波器的频率特性为例进行说明。 1. 理想滤波器的特性: 设滤波器输入信号为)(t x ,信号中混入噪音)(t u ,它们有不同的频率成分。滤波器的单位脉冲响应为)(t h 。则理想滤波器输出为: ()[()()]()()y t x t u t h t K x t τ=+*=?- (6-1) 即噪音信号被滤除0)()(=*t h t u ,而信号无失真只有延时和线性放大。对(6-1)式作傅里叶变换得: ()()()()()()j Y j X j H j U j H j Ke X j τ-ΩΩ=Ω?Ω+Ω?Ω=Ω (6-2) 假定噪音信号被滤除,即 ()()0U j H j Ω?Ω= (6-3)
华北电力大学_电机学(1)试卷A (1)
————————————————————————————————作者:————————————————————————————————日期:
华 北 电 力 大 学 试 卷 纸 考试科目: 电机学(1) 课程号: 0110205 课序号:_ 1~5___ 考核时间:_2008年7月4日 题 号 一 二 三 四 五 六 七 八 九 十 十一 十二 十三 十四 十五 总分 分 数 阅卷人 专 业 班 级 姓 名 学 号 答题纸(页数) 5 卷别 A 一、填空题(每空1分共40分) 1 构成电机主磁路的主要材料为 铁磁材料(硅钢片) ,其磁导率远远 大于 真空的磁导率,并且随磁路饱和程度的增加而 减小 。 2 一台额定频率为50Hz 的变压器,接于60Hz 、6/5倍变压器额定电压的电网上运行,则磁路的饱和程度 不变 ,激磁电流 不变 ,激磁电抗 增大 ,漏电抗 增大 ,铁耗 增大 。(填增大、减小或不变) 3 一台三相变压器,额定电压为6000/380V ,Y ,d 联接,其变比为 6000/1。732/380=9。11 ;如果把原边匝数减少10%,外加电压仍为6000V ,此时变压器的副边开路相电压为 1。1*380=418 (忽略漏阻抗压降)。 4 在单相变压器中,为了保证主磁通的波形为正弦波,空载电流波形应是 尖顶 波,其主要成分包括基波分量与 3次谐波 分量。在Y ,d11
