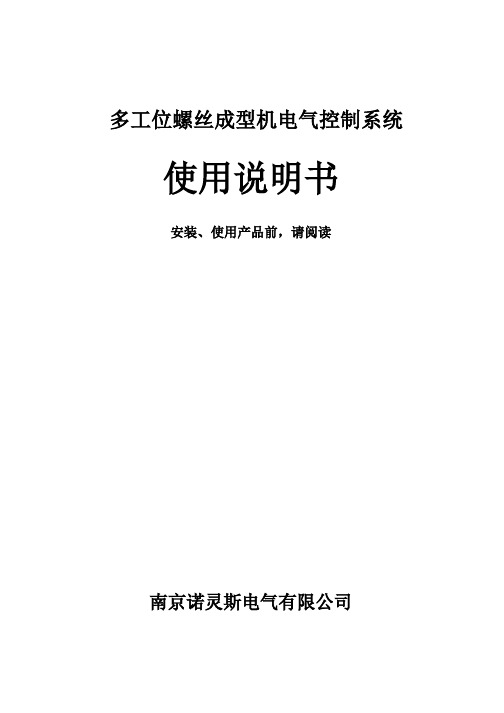

多工位螺丝成型机电气控制系统使用说明书
安装、使用产品前，请阅读
南京诺灵斯电气有限公司
思进螺丝机SJBF-83S电气操作说明书前言
目录
一、二、三、四、
1、
2、
3、
4、
5、
6、五、注意事项
主要技术参数
电气安装
电器操作说明
控制箱
操作程序
指示面板
计数器使用说明
电流表使用说明
转速表使用说明附：电路图
一、注意事项
1、必须熟读本说明书，了解说明书的内容后方可操作设备，否则
会有设备及人身事故隐患；
2、用户连接电源线及电机线时必须注意按技术要求选用导线并
要与接线端子直接紧固；
3、设备必须在有可靠接地后才能通电，零线与保护接地线不能混
接；
4、只有电气专业人员才可开门通电工作，正常生产时柜门必须关
闭，以防有害物质浸入；
5、热继电器出厂时已经设定，不能超标设定，否则不能起保护作
用而烧毁电动机；
6、调换的电器元器件规格应符合图纸要求，否则容易损坏设备；
7、机床及其模具检修、以及人的身体任何部位进入模腔前，机床
必须停机，以防出现人身安全事故！
二、主要技术参数
1、电源参数：
总容量：≥27KVA
额定电压：AC380V±10%
频率：50Hz ±5%
额定电流：≥ 50A
2、环境要求
工作环境温度：5-40℃
工作环境湿度：＜85%RH（不结露）
海拔高度：≤1000m
工作环境：无腐蚀性、可燃性气体，无大量导电性尘埃（灰尘）
3、防护等级：IP54
三、电气安装
1、该电气柜安装在机床的正面，置于高出地面100mm的水泥平台
上，按柜内四个安装孔配四个膨胀螺丝进行固定。
2、该机采用三相五线制供电（L1,L2,L3,N,PE），进线请采用10mm²
以上动力线。机床的电机线按线号接入电气柜内，另将三根连接
电缆的航空插头插上，（一只为61芯，一只为53芯，一只为10 芯，不可错位）。这样就完成了该机器的接线工作。
注意：可靠接地。
3、本电气柜上装有开门断电装置。
四、电气操作说明
1、控制箱：
：当机器检出不正常状况停车时，会闪烁不停。
：在控制箱正面右下角有一黄色安全按钮，操作者在
启动机器与校车时，需同时按住黄色安全按钮，以
保证操作者安全。
：照明灯插座24V、60W，不可另外插任何电器设备，
以免损坏操作箱。
控制箱的左侧有频率表，以显示目前变频器之输出
频率。
注：仪表内之频率刻度，仅供参考。
使变频器频率改变，而达到控制主马达所需之转
速。
控制箱操作面板上的开关使用说明：
使机器连续动作运转。
操作顺序：1）马达选择开关（正转）
2）主马达开
3）润滑泵开
4）冷却泵开
5）稍等三分钟，使润滑油与冷却油充分流到所需润滑处
6）按住面板正面右下角的（黄色）安全按钮
7）运转
8）放开面板正面右下角的（黄色）安全按钮
按一次单冲程，离合器会与飞轮啮合转动一圈，使机
器产生一行程之往复运动（操作顺序与运转相
同）。
：使机器以点动方式正向或逆向移动。要按寸动按钮时，也需先按住面板正面右下角的（黄色）安全按钮（操
作顺序与运转相同）。
停机，或使之回复到原来可以启动的状态。
运转。
：当选择校车模式时，主马达会按校车频率而不按运转频率转动。校车频率在变频器设定P4.22参数的值，运转频率在控制箱左侧调整电位器。
（注意：试离合器选择开关应在OFF状态）
主马达会反转。
料。
：启动或停止主马达
：当选择手动时，启动输送带马达；当选择自动时，停止输送带马达。
：启动或停止润滑泵马达
：启动或停止冷却泵马达
2、操作程序：
机器启动操作程序：
打开电源开关→气压灯亮→启动主马达→打开润滑泵→打开冷却泵→打开计数器功能→打开短寸功能→运转
机器关机操作程序：
停止及复位→关闭计数功能→关闭短寸功能→关闭冷却泵→关闭润滑泵→停止主马达→关闭电源
3、指示面板：
自动检出面板功能说明：
当自动检出装置发现机器有以下不正常状况发生时，警示灯会
亮起，机器停止运转，计时器开始计时，当达到所设定值（10
分钟）后，主马达、冷却泵及润滑泵会自动停止。
：设定生产数量；
：显示机器之电流值及设定超限报警电流值；
：显示机器生产速度“次（个）/分钟”；
：灯亮表示电源正在供电中；
：灯亮表示气压供应正常；
：灯亮表示润滑泵在运转中，且压力正常；
：灯亮表示机械过负荷，电流表显示电流超过所设定的电流值；
开关；
灯亮表示材料用完了；
：如短寸选择开关在“ON”位置，进料如果太短，而无法接触到挡料器时，灯便会亮起；
“ON”位置，机器生产的数量已达到计数器所设定之数量时，灯便会亮。
4、 计数器使用说明（TCF-J ）：
本仪表可累计输入脉冲个数，并根据设定参数产生相应控制
输出信号。参数设定通过面板的按键快捷设定。仪表面板为 6 位
数码管数值显示，配有五个薄膜按键。
按键说明：
键： 进入设定菜单键； 键： 累计值清零键； 键： 移位键； 键： 上、下键；
设置方法：
1、长按“SET ”键，PV 显示栏中数字闪动，显示的就是计数
器比较设定值。用
键移位，用键
和键
修改数值；修改
完毕后短按“SET ”键保存退出即可。
2、 如有需要，在正常显示累计计数值时或计数值超过设定比
较值后仪表已输出信号后，按下“CLR ”键，计数器重新开始计
数，并复位输出。
思进螺丝机 SJBF-83S 电气操作说明书
5、 电流表使用说明(TCD-6105)：
本仪表可接受 4-20mA 信号，按设定电流范围，转换成电流值
显示出来。并可根据设定参数产生相应控制输出信号。参数设定
通过面板的按键快捷设定。仪表面板为两个 5 位数码管数值显示，
配有四个薄膜按键和五个信号指示灯。
按键说明：
键： 进入设定菜单键； 键： 移位键； 键： 上、下键；
设置方法：
1、按“SET ”键超过 0.5 秒，PV 显示栏中数字闪动，显示被
修改参数 SO 后，用
键移位，用键
和键
修改数值；修
改完毕参数后，再按“SET ”键 0.5 秒保存退出即可。
10
思进螺丝机SJBF-83S电气操作说明书
2、说明：本机主要设定值为参数“SO”，即需要报警的电流
上限值，当仪表测得的电流超过此设定值时，UOT1 灯亮，报警输
出。
当传感器未加电时，仪表输入电流为0mA，仪表显示值有可能会显示负数。
6、转速表使用说明(JV-D1)：
本仪表接受输入脉冲个数，实时转化为“次（个）/分钟”数值，并显示出来。面板和TCD-6105电流表相同，在此应用中只作为显示用，不需设定各参数。
11
思进螺丝机SJBF-83S电气操作说明书注意：
本机器电源电压适用范围必须符合下列要求，否则机器不能正常起动，并有可能烧毁电动机和其他电器。
电源电压范围：
三相五线AC380V ± 10%（342～418VAC）
50Hz ± 5%
注意：
变频器使用时必须严格遵守变频器制造商的忠告，必须用低速启动，待稳定后再调到所需要的速度。
五、附：电路图
12
思进螺丝机SJBF-83S电气操作说明书
1
思进螺丝机SJBF-83S电气操作说明书
2
思进螺丝机SJBF-83S电气操作说明书
3
上按钮板
组合指示灯
电源灯
R 5 S 5
Y 09 Y 08 Y 29 Y 15 Y 10 Y 11
H L 17 Y 12 Y 14
H L 14 5
过负载电流表
H L 6 H L 8
2
频率表
H L 20
S 5
润滑中
H L 4
前通安全销 后通安全销 过负载
R 1
S 1 3
H L 5 A M D K
A 01 N
C 1
A 31
6 14 13 7
+
-
气压灯
Y 25
H L 3
T 1
T 2 变频器异常 油面溢位
H L 2
夹料台浮动 A C E 异常
H L 9 X 25
S 5
Y 13 Y 30 Y 31 油压不足 H L 7
计数终了
H L 18 短寸
H L 19
材料终了
Y 28
H L 16
空
转速表
顶灯
计数器
2
3
10 2
R L U
R 1
S 1
3
R 1
S 1 K A 04
7
6
S A 7 O N N N X 31 8
H L 15 S Q 1 O N 送料灯 S 5A 13
N
X 17 Y 271A 13
A 11
A 1
A 12 14
闪烁灯
S 1
A 14
Y 07 H L 1
11
1A 13A 13 S A 7
A 1
X 16
O F F O F F 触点常态的船形开关位
置：下 12
左插座
插座外面
S 4 R 4
下按钮板
S B 1绿按钮 运转 N
X 00
S B 2黑按钮
单冲程
N
X 01
S B 3黑按钮 点动
N
S A 2黑旋钮
马达选择开关
F O R 正
转 N
正转 R E V
逆转 O F F S A 3黑旋钮 冷却泵开关
O N S A 5黑旋钮 停止送料
O F F
O N O F F
S A 6黑旋钮
试离合器
O N
N
X 10
O F F N
X 11 O F F
N
X 13 S B 4绿带灯按钮 S B 6绿带灯按钮 黑按钮帽 主马达开 润滑泵开 机械手座上升
O F F
X 14 右插座
插座外面
S 4 R 4
N S 5
H L 11 X 03 Y 21 N
S 5 H L 12 X 05 Y 22 X 02
S B 9蘑菇头
停止及复位
N
X 08
黑按钮帽 S B 5红带灯按钮 S B 7红带灯按钮 主马达关 润滑泵关 机械手座下降
N
S 5 N
S 5 H L 13 H L 10 X 04 Y 23 X 06 Y 20 夹料 运转
手动
S B 10黑旋钮 松料
N
X 09
X 12
夹料
S B 8黄按钮 安全开关
N
X 34
X 07
S A 1黑旋钮 S B 4黑旋钮 运转 输送带校车 M A N U A L A U T
O 手动 N N 自动
电位器
E 1 3
E 2 2 E 3
1 安装前、后，旋钮转到0刻度，旋转电位器量出1、2脚0Ω；
旋转转到10刻度，电位器量出1、2脚是最大值。
触点常态的旋钮位置：左
S J B F -83S 搓丝机电路图-4
南京诺灵斯电气有限公司
思进螺丝机 SJBF-83S 电气操作说明书
4
