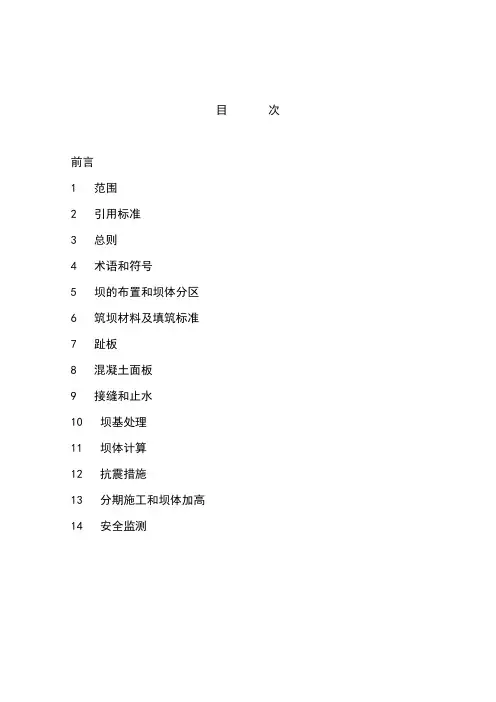

《混凝土面板堆石坝设计规范》（ＳＬ２２８—2013）

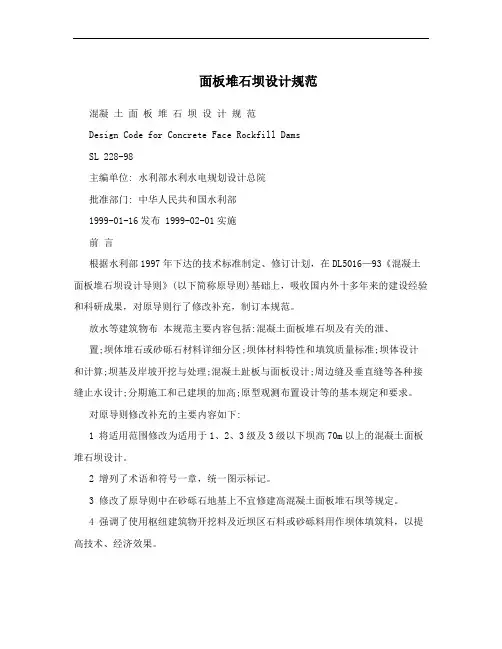

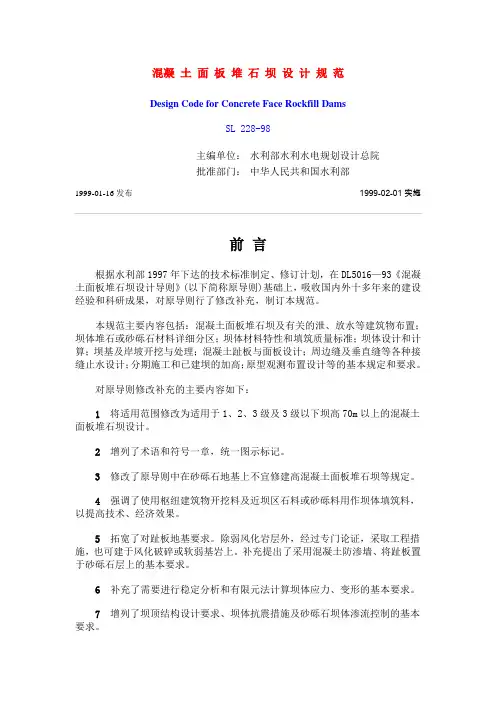

本标准所替代ＳＬ２２８—98标准
本次修订的主要技术内容如下：
(1) 修订了放空设施的规定，“４高坝、重要工程、地震设计烈度为８度、９度的混凝土面板堆石坝，应设置放空设施。”
(2) 增加了根据坝高进行堆石料填筑标准分类的有关内容；
(3) 增加了在高趾墙附近设低压缩区和对趾墙进行稳定和应力分析的有关内容；
(4) 增加了１５０ｍ以上高坝和地形地质条件复杂的坝应进行面板应力和变形有限元计算的有关内容；
(5) 增加了面板配置双层双向钢筋的有关内容；
(5) 增加了混凝土挤压边墙的有关内容；
(6) 增加了分期面板浇筑对坝体填筑高差和预沉降期的有关内容；
(7) 将原“砂砾石坝体渗流控制”一节名称改为“坝体渗流控制”，增加了堆石坝体渗流控制的有关内容；
———将原“地震区坝体的抗震措施”一节名称改为“抗震措施”，增加了面板水平施工缝的抗震措施和对于设计烈度为８度、９度时，建在覆盖层地基上的面板堆石坝应进行专门论证的有关内容；
———将原“分期施工与坝体加高”一章名称改为“分期施工与已建坝加高”，将分期施工一节调整为分期施工和分期完建两节，增加了分期完建面板堆石坝的有关内容；
———将原“原型观测”一章名称改为“安全监测”，调整了监测设施布置原则，增加了１级、２级坝及１５０ｍ以上高坝的监测项目；
———接缝止水结构和材料已制定专门的技术标准，本标准不包含该部分内容。
本标准中的强制性条文有：３．１．６条３款、３．１．６条４款、８．２．１条。以黑体字标示，必须严格执行。
混凝土面板堆石坝 目录 简介 沿革 制作方法 编辑本段简介 混凝土面板堆石坝（钢筋混凝土面板碾压堆石坝）是60年代以后发展起来的 ，世界上最高的钢筋混凝土面板堆石坝是中国2011年竣工的233m高的水布垭水利枢纽。斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。 主要由堆石体和防渗系统组成,即：面板、趾板、垫层、过渡层、主堆石区、次堆石区组成。 编辑本段沿革 面板堆石坝的发展大致可分成三个时期，1850～1940年是以抛填堆石为特征的早期阶段，该阶段修建的面板堆石坝坝高一般低于100m，坝体变形较大，面板开裂渗漏问题严重；1940～1965年为从抛填堆石到碾压堆石的过渡阶段，该阶段面板堆石坝的发展基本停滞；1965年以后是以碾压堆石为特点的现代阶段，碾压堆石完全取代了抛填堆石，随着薄层碾压施工技术的不断进步和完善，面板堆石坝的数量和高度迅速增加，逐渐成为当今水利水电工程建设的主流坝型之一。 面板堆石坝最早出现在19世纪50年代美国加利福尼亚州内华达山脉的矿区，当时的堆石坝采用木面板防渗。经过150余年的发展，现代面板堆石坝基本为混凝土面板堆石坝，因其具有造价低、工期短的特点，混凝土面板堆石坝得到了蓬勃的发展，已成功建设200m级的高坝。坝工界目前比较一致的观点是150m级面板堆石坝的筑坝技术是成熟的，而200m级面板堆石坝的筑坝技术还需改进和完善。中国最高的面板堆石坝为湖北的水
布垭，坝高233m，建成于2008年。国外最高的面板堆石坝为秘鲁的莫罗·德·阿里卡，坝高220m，在建。 编辑本段制作方法 斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。瑞士1967年建成的马特马克坝，高120m，防渗斜墙用砾质土填筑，上游坡较陡为1:1.7～1:2.1。钢筋混凝土斜墙(或面板)堆石坝，坝的上下游坡都接近堆石的自然坡。早期的钢筋混凝土斜墙坝，在斜墙下部干砌一层片石做垫层，以防止面板出现裂缝漏水。60年代以后发展的碾压钢筋混凝土面板堆石坝（图5）,在面板下一般设置一层垫层料和一层过渡层，靠近面板的垫层料要求渗透系数为10-2～10-4cm/s，当面板出现裂缝或止水破坏时，可防止大量漏水。钢筋混凝土面板可以做成只设竖向缝或分设竖向缝和水平缝。沥青混凝土可采用单层或双层。1936年阿尔及利亚建成埃尔格里卜沥青混凝土面板堆石坝，坝高72m。木材做防渗体，现在已经很少采用。

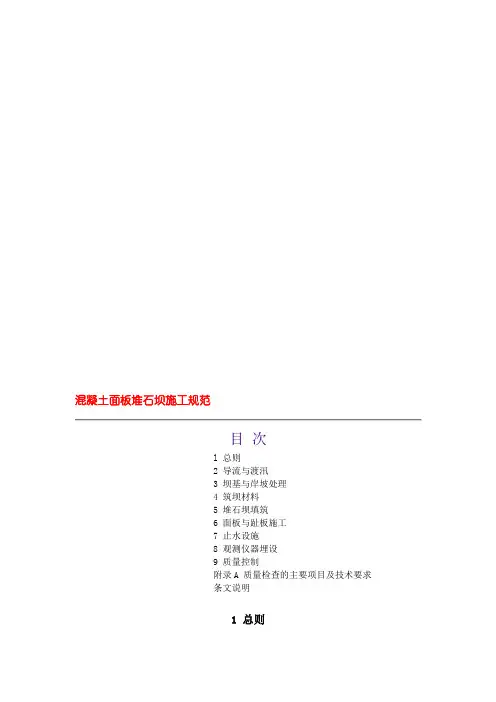

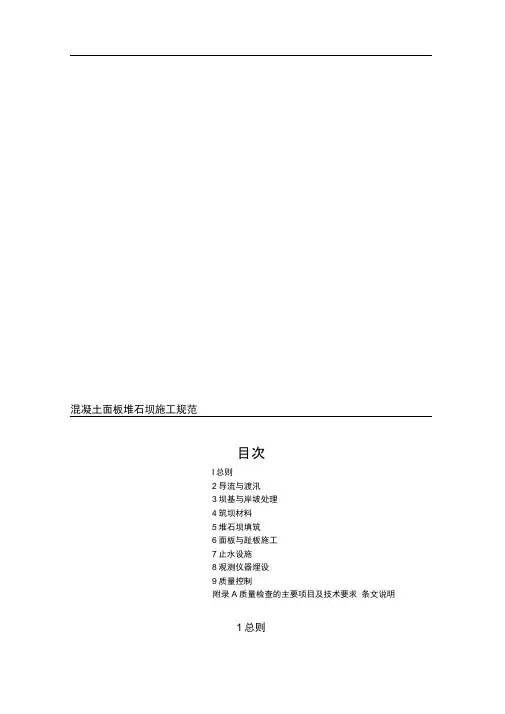

混凝土面板堆石坝施工规范 目次 I总则 2导流与渡汛 3坝基与岸坡处理 4筑坝材料 5堆石坝填筑 6面板与趾板施工 7止水设施 8观测仪器埋设 9质量控制 附录A质量检查的主要项目及技术要求条文说明 1总则
1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝) 的施工。四、五级混凝土面板堆石坝施工，可参照执行。 对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。 1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。 1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。 2 导流与渡汛 2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。 2.0.2 施工导流方案的选择，应充分利用下列有利因素： (1) 未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。 (2) 施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。 2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。 2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。石笼块石必须符合设计要求。坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。 2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。 2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。 3 坝基与岸坡处理 3.1 一般规定 3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。如发现新的地质问题，应及时研究处理。 3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。
FCD31010 FCD 水利水电工程初步设计阶段 混凝土面板堆石坝设计大纲范本 水利水电勘测设计标准化信息网 i
FCD31010 FCD 1999年10月 ii
_____ 工程初步设计阶段 混凝土面板堆石坝设计大纲 主编单位： 主编单位总工程师： 参编单位： 主要编写人员： 软件开发单位： 软件编写人员：
______ 勘测设计研究院 ______ 年—月 目录 1综合说明 (4) 2 设计依据文件和规范 .................................................... ( 4) 3 基本资料 (4) 4 面板坝布置 (9) 5 坝体设计 (10) 6 坝体计算 (13) 7 基础处理 (14) 8 坝体原型观测设计 ..................................................... ( 15) 9 工程量计算及设计成果 ................................................. ( 16)
1 引言 工程位于 ____ 省 ______ （ 县）以 __ km 的 _____ 河上，是以 ______ 为主，兼顾 （结合 ） 等综合利用的水利水电枢纽工程。水库正常蓄水位 ________ m,最大坝高 ______ m 总库容 _______ 32 m ,电站总装机容量 ______ MW 年发电量 ______ kW- h ，灌溉面积 _____ hm 。 本工程可行性研究报告于 _______ 年 ____ 月由 ____ 审查通过,选定坝址为。 2 设计依据文件和规范 2.1 有关本工程的文件 (1) 可行性研究报告 (2) 可行性研究报告审批文件 (3) 可行性研究地质报告、建材试验报告 (4) 可行性研究专题报告 (5) 设计合同及设计任务书 (6) 初步设计地质报告、建材试验报告 2.2 主要设计规范 3 基本资料 3.1 工程等别与建筑物级别 （1） 工程等别 工程，水库总库容 x 108nf ，防洪效益 ，灌溉面积 hmf ,水电站装 机容量 MV ，按SDJ 12 — 78的规定，本工程为 等。 （2） 建筑物级别 根据 SDJ 12—78中表 2确定建筑物的级别为： _______ 级; 永久主要建筑物拦河坝为 _______ 级； 永久次要建筑物为 _____ 级； 临时建筑物为 _____ 级。 3.2 气象 （1） 气温与水温 1） 气温 表1 气温表 单位：C 行） 及补充规定； (2)SDJ 218 — 84 碾压式土石坝设计规范； (3)DL 5016 — 93 混凝土面板堆石坝设计导则； (4)SL 49 — 94 混凝土面板堆石坝施工规范； (5)DL 5073 — 1997 水工建筑物抗震设计规范； (6)SDJ 20 78 水工钢筋混凝土结构设计规范； (7)SDJ 338 — 89 水利水电工程施工组织设计规范 (8)GB 50201 — 94 防洪标准。 (1)SDJ 12— 78 （ 试行 ） ； 水利水电枢纽工程等级划分及设计标准 （山区、 丘陵区部分 ）（ 试
混凝土面板堆石坝挤压边墙 1案例介绍 某水库大坝为混凝土面板堆石坝，主要由溢洪道、提水泵站、供水管道及下游灌区管线组成，最大坝高为，工程等别为Ⅲ等，工程规模为中型。大坝总库容为万m3。坝体主要由挤压边墙混凝土、混凝土面板、垫层区、过渡区、堆石区、下游护坡等。大坝上游垫层保护使用挤压边墙施工技术来进行施工。 2挤压边墙施工技术的优点 混凝土面板堆石坝挤压边墙主要是使用机械挤压的方式来形成墙体，然后利用挤压过程中产生的反向作用力向前移动。在填筑上游坝面的各个垫层之前，要先使用挤压边墙设备顺着上游垫层料区的坡面提前制出一个低弹性模量、低强度、半透水的干性墙体，墙体厚度和垫层压实厚度一致。混凝土施工3～5h 后，使用垫层料后方进行回填，然后进行碾压。达到规定要求后，再按照上述工序继续向上填筑，直到形成一个强度和完整性均良好的混凝土坝面。使用这种方法进行施工，施工速度快，可以同时进行垫层料、过渡料和坝体堆石料的生产，相较于常规作业方法，有下述五个方面的优点：（1）可以一次性完成上游坡面和同层垫层料的填筑施工。在进行上游坡面垫层施工时，不需要碾压斜坡、整修坡面、超填削坡等施工，可以提高碾压和填筑的施工速度，使坝体的施工效率增加；（2）使用垂直碾压的方式代替了无侧向约束的坡面斜坡碾压，提高了垫料层的密实度，面板的抗水压能力和支撑能力提升；（3）可以一次实现上游坡面的成型。施工过程中堆石体填筑、过渡层施工、垫层施工可以同时提升，便于施工管理；（4）在施工的同时，可以有效保护坡面，使坡面的抗雨水冲刷和汛期抗洪水冲刷能力提升；（5）整个施工过程中，不需要投入过多的碾压设备、整平坡面设备以及坡面防护设备，施工参与人员少，经济性佳。 3挤压边墙的施工 布置边墙 通常情况下，在趾板和垫料层连接的小区料上布置挤压边墙。挤压边墙主要是使用挤压机进行连续挤压后形成的一个混凝土小墙。本工程中，上游坡面设计比例为1∶，垫层填筑压实层设计厚度为40cm，因此，设计挤压边墙的顶部宽度为10cm，高度为40cm，底部宽度为71cm的梯形结构，下游坡比为8∶1，上游坡比为1∶。 挤压边墙配混凝土施工配合比的试验 为保证施工质量，首先要确保施工混凝土的配合比达到要求，混凝土湿度过高或者过低均会影响挤压机的正常行走。为了便于施工，要求混凝土具有良好的和易性。本工程设计C5级标号的混凝土来进行施工。以干硬性混凝土配合比来设计墙体混凝土，设计水的使用量为95～120kg/m3，水泥的使用量为85～100kg/m3，设计水灰比为～，要求混凝土的渗透系数控制在10-2～10-3cm/s，混凝土抗压强度为1～3MPa，参考推荐配合比，在施工现场进行复核以后，将挤压边墙的最佳施工配合比确定出来。 平整施工场地 在边墙挤压施工时，为了方便设备施工，要先对施工场地进行整平，使用垫层料填平趾板头部下游三角槽，然后从趾板顶部高层
混凝土面板堆石坝施工 前言 自80年代中期以来，混凝土面板堆石坝坝型成为我国坝工设计中的主要坝型之一。据有关资料不完全统计，至1999年末，短短15年中，我国已建和在建的混凝土面板堆石坝有70多座(西北口、吉林小山等)。拟建坝高超过100米的24座土石坝中，混凝土面板堆石坝有20座，占83.3%。 混凝土面板堆石坝之所以发展如此迅猛，一方面是因为筑坝材料可以就地取材，投资省；更重要的是，土石坝大型施工机械的发展和新技术的采用，以及其高强度的填筑、施工工期较短、分期填筑的灵活性、施工设备可以充分利用、施工不受气候条件限制等优点。 一、天生桥一级水电站混凝土面板堆石坝概述 天生桥一级水电站混凝土面板堆石坝最大坝高178m，坝顶长1168m，面板面积18万m2。是当今已建和在建同类坝型中高度位居世界第二，其余规模都
居第一的工程。 坝体分为6个填筑区（见图1）：垫层料区（ⅡA）、过渡料区（ⅢA）、主堆石区（ⅢB）、次堆石区（ⅢC、ⅢD）；上游周边缝区的粉煤灰和细粉砂嵌缝带和粘土铺盖及任意料回填区；下游量水堰过渡料、粘土防渗铺盖和任意料的填筑区。 大坝填筑的主要技术指标及施工参数如下： 分区号最大粒径（mm）铺料厚度（m）碾压遍数加水量（%）ⅡA 80 0.4 6 10 ⅢA 300 0.4 6 10 ⅢB 800 0.8 6 20 ⅢC 800 0.8 6 ⅢD 1600 1.6 6 20 二、坝体填筑分期施工 对于堆石坝的整体性和尽量减少坝的不均匀沉降来说，尽可能地保持坝体全断面平起上升最为理想。但是，施工中往往受到填筑强度、渡汛要求、混凝土面板的浇筑、观测设备的埋设、观测房的修建等因素的制约，全断面填筑平起上升很能难做到。结合渡汛、
