型齿轮传动效率综合试验台
一、功能简介
型试验台为小型台式封闭功率回流式齿轮试验台，采用悬挂式齿轮箱不停机加载方式，加载方便、操作简单安全，耗能少。在数据处理方面，既可直接用抄录数据手工计算方法，也可以和计算机接口组成具有数据采集处理，结果曲线显示，信息储存、打印输出等多种功能的自动化处理系统。该系统具有结构简单、操作方便、机电一体化相结合等特点。
本试验台用于机械设计等课程的教学实验。可进行齿轮传动效率试验，小模数齿轮的承载能力试验。通过试验，使学生能了解封闭功率回流式齿轮试验台的基本原理特点及齿轮传动效率的测试方法。
二、实验目的及内容
1、了解封闭功率流式齿轮实验台的结构特点和实验基本原理

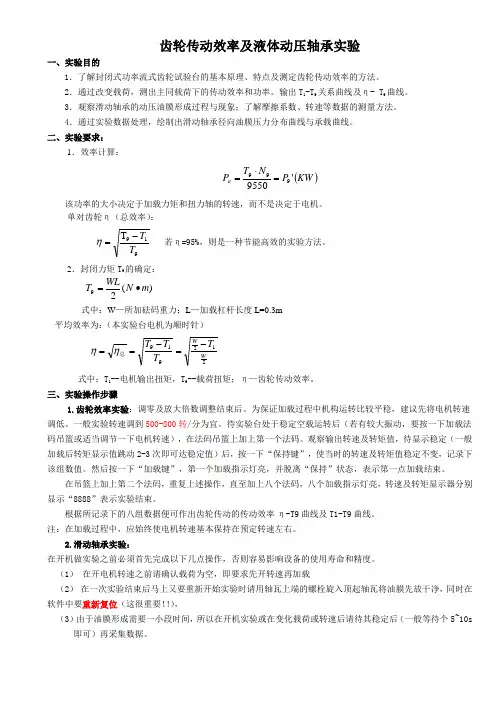

2、掌握齿轮传动效率的测定方法
3、了解实验台封闭系统中各部件的名称和作用
三、性能特点：
1、在数据处理方面，既可直接用抄录数据手工计算方法，也可以和计算机接口
组成具有数据采集处理，结果曲线显示，信息储存，打印输出等多种功能的自动化处理系统。
2、该系统具有机构简单、操作方便、机电一体化
3、加载方便、操作简单安全，耗能少。
四、试验台结构特点
1、机械结构

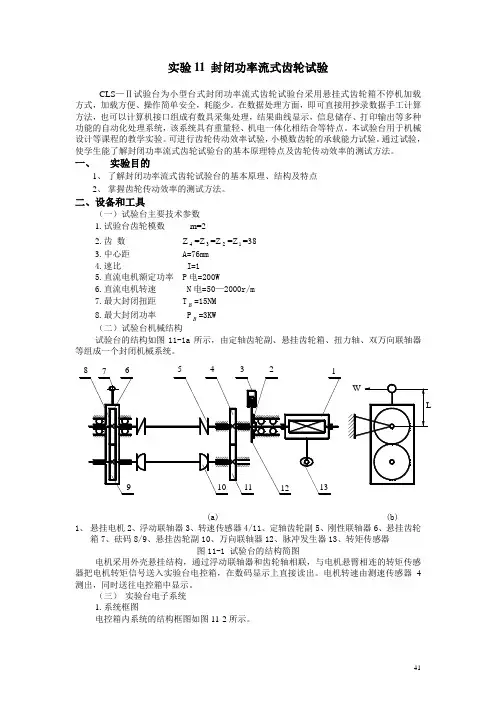

试验台的结构如图1(a)所示，由定轴齿轮副、悬挂齿轮箱、扭力轴、双万向联轴器等组成一个封闭机械系统。结构如下图所示
图1(a)
1-底座 2-电机支承座 3-压力传感器支撑罩 4-压力传感器 5-压力杠杆6-电机悬臂套 7-直流调速电机 8-电机连接轴 9-光电测速盘 10-弹性柱销联轴器 11-齿轮箱体 12-斜齿轮 13-浮动联轴器 14-扭力轴 15-箱体支撑座16-悬挂箱体 17-加载杠杆 18-万向节联轴器 19-万向节传动轴
2、测试系统
实验台测试系统的结构框图如图2所示。
图2 实验台系统框图
3、操作部分
操作部分主要集中在实验台正面的面板上，面板的布置如图4所示：
图4 面板布置图
五、主要技术参数
1．试验斜齿轮模数：m=2、螺旋角β=16°15′36″
2．齿数：Z1=Z4=38、Z2=Z3=38
3．中心距：A=79.2
4．速比：i=1
5．永磁直流电动机：P
=355W
电
=0～1200r/m
6．电机调速范围：N
电
=12NM
7．最大封闭扭矩：T
B
8．最大封闭功率：P
=1.3KW
B
