齿轮传动效率测试试验台设计说明书
齿轮传动的效率即指一对齿轮的从动轮（轴）输出功率与主动轮（轴）输入功率之比。 当输入功率为P1，输出功率为P2时，则齿轮传动效率η可写为
12221121///P P T n T n T iT η===
式中：1T 、2T ——分别为输入轴和输出轴的转矩；
1n 、2n ——分别为输入轴和输出轴的转速；
i ——传动比，12/i n n =
利用测试手段，通过测量齿轮试验箱的输入和输出轴的转矩和转速，即可由上式迅速确定齿轮的传动效率。
一：测定效率的方式：开放功率流式和封闭功率流式
①开放功率流式：借助一个加载装置（机械制动器、电磁测功器或磁粉制动器）来消耗齿轮传动所传递的能量。一般测试对象的功率减小时多采用此种形式。
优点：与实际工作情况一致，简单易行，实验装置安装方便。
缺点：动力消耗大，对于需作较长时间实验的场合（如疲劳试验），耗费能量尤其严重。 ②封闭功率流式：采用输出功率反馈给输入从而形成功率流封闭。一般测试对象的功率较大时或需作长时间试验时多采用此种形式。
优点：电源只提供齿轮传动中摩擦阻力所消耗的功率，可大减小功耗。
缺点：试验台的控制复杂，价格较高。
鉴于在学生实验中一般都是小功率，而且不需长时间试验，所以选择开放功率流式测定效率。
二：实验系统的技术参数
1、齿轮箱的长度：400～600mm
2、齿轮箱的宽度：200～400mm
3、齿轮箱的高度：300～400mm
4、转速调节围：0～1440r/min
5、传动比：2～20
6、功率条件围：0～4kw
7、扭矩测量围：0～500N·m
动力源测试对象负载
三：动力源
①直流电动机：将直流电能转换为机械能的转动装置。电动机定子提供磁场，直流电源向转子的绕组提供电流，换向器使转子电流与磁场产生的转矩保持方向不变。
特点：
1.调速性能好。所谓“调速性能”，是指电动机在一定负载的条件下，根据需要，人为地改变电动机的转速。直流电动机可以在重负载条件下，实现均匀、平滑的无级调速，而且调速围较宽。
2.起动力矩大，可以均匀而经济地实现转速调节。因此，凡是在重负载下起动或要求均
匀调节转速的机械，例如大型可逆轧钢机、卷扬机、电力机车、电车等，都用直流电动机拖动。
②交流电动机：用于实现机械能和交流电能相互转换的机械。交流电动机由定子和转子组成，并且定子和转子是采用同一电源，所以定子和转子中电流的方向变化总是同步的，即线圈中的电流方向变了，同时电磁铁中的电流方向也变，根据左手定则，线圈所受磁力方向不变，线圈能继续转下去。
交流电机（不管是同步还是异步）的转速都受电源频率的制约。因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
③汽油机：以汽油为燃料,采用电点火,转速一般在3000～6000转／分，甚至高达每分万转。功率由几百瓦至几百千瓦。在农林方面广泛用作采茶机、割草机、机锄、喷药机、割灌机、机锯等的动力；在交通方面用作摩托车、汽车、小艇的动力。此外，用于通信和电影放映机的小型发电机组，采矿用凿岩机、建筑用打夯机等，无不以小型汽油机作动力。
④柴油机：以柴油为燃料，利用压缩热自燃，转速一般在百余转至五、六千转每分，功率由几千瓦至数万千瓦。广泛用作汽车、拖拉机、坦克、船舶、军舰、机车、发电机组、物料搬运机械、土方机械等的动力。
从上面的介绍可以看出，汽油机和柴油机虽然用途广泛，但是对于本实验台来说，动力过于强劲，且调速不便。本实验台所测试的减速器，其设计时选用电机带动，电机额定功率为4kw，满载转速1440转/分。根据本实验简单易行的原则，应该尽量使实验的环境与减速器实际工作环境保持一致，以便使测得的数据实际有效。故选用减速器设计时的电机——Y 系列Y112M-4一般用途的全封闭自扇冷鼠笼型三相异步电动机，额定功率为4kw，满载转速1440转/分。
减速器电动机选用Y112M—4
同步转速：1500r/min，满载转速为1440r/min
四：转速转矩测量
转矩测量技术包括两方面：一是传感器，二是测试系统。
轴名
电动机轴工作轴
参数
转速n(r/min) 1440 76.39
功率P(kW) 3.44 3.06
转矩T(N·m) 22.81 382.55
⑴转矩传感器主要有两大类：第一类是以应变片作为敏感元件的传感器。它在转轴或与转轴串联的弹性轴上安装4片应变片，应变片连接成惠登斯桥，转矩使轴的微小变形引
起应变片阻值发生变化，桥输出信号与转矩成比例。第二类是通过磁电感应获取信号的磁（齿）栅式传感器。这类传感器输出信号的本质是角位移信号，需对信号进行组合处理才能得到转矩信息。它是非接触式传感器，无磨损，无摩擦，是目前应用最广泛的转矩传感器。
转速传感器，将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同，转速传感器可分为模拟式和数字式两种。前者的输出信号值是转速的线性函数,后者的输出信号频率与转速成正比,或其信号峰值间隔与转速成反比。转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机等。
转矩传感器，利用扭轴把转矩转换成扭应力或扭转角，再转换成与转矩成一定关系的电信号的传感器。扭轴的形式有实心轴、空心轴、矩形轴等。按照作用原理不同，扭应力式转矩传感器可分为电阻应变式和压磁式两种；扭转角式转矩传感器可分为振弦式、光电式和相位差式三种。
所以可以选择两个额定转矩为500N·m的JC型转矩转速传感器。
⑵测试系统的传感器都是齿栅式转矩传感器。主要分为数字式、单片微机型、通用微机型三种。数字式是采用中小规模集成电路和组合逻辑设计硬件系统，这是早期的测试系统，缺点是仪器系统可靠性差，功能单一，操作复杂，体积庞大。单片微机型采用单片微机采集与处理数据，体积小、性能高，但是仪器的分析能力弱。通用微机型利用单片微机采集数据，再把数据送到通用微机上进行离线的数据分析与处理。本实验中只需要测定2个数据，不需要分析，故选用单片微机型的测试系统，具体型号可以选用良表仪器仪表有限责任公司（原第二电表厂）的ZJYW—1型。
五：负载
①机械制动器：由耐热、抗磨性能好的制动块及其固定与移动机构组成的，能对水轮发电机转子进行摩擦制动的装置。
②测功器：测量机械的输出扭矩或驱动扭矩的装置。如果同时测得机械的转速，还可算出机械的输出功率或驱动功率。测功器主要用来测定发电机、电动机、燃机、燃气轮机和泵等机械的轴功率特性。有些测功器既可吸收被测机械的机械能而测定其输出功率，又可放出能量测定机械的驱动功率。
③磁粉制动器：制动部件与运动部件借助于磁粉间的电磁吸力形成的磁粉链，同工作面之间的摩擦力产生制动功能的制动器。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷力控制。
验证性实验指导书 实验名称：齿轮传动效率测定 实验简介：齿轮是重要的机械传动零件，所以对齿轮传动的理论和实验研究都是很必要的。齿轮传动往往要进行轮齿静强度、齿根弯曲疲劳强度、齿面接触疲劳强度、齿面磨损、齿面胶合和影响齿轮传动性能的因素（如材料、制造工艺、热处理工艺、润滑、轮齿载荷分布等）的试验，以及对齿轮传动性能（如传动效率、动载荷、噪声、工作温度等）的测定。为此，人们采用了许多试验方法和试验设备。本实验是针对齿轮传动的效率进行验证性测定。 适用课程：机械设计 实验目的：A了解电功率封闭式齿轮传动试验台的基本原理、结构及特点；B掌握功率流分析、效率测定的方法；C测量单级圆柱齿轮减速器的传动效率，画出它的效率曲线；D初步了解拟定实验方案、设计实验装置和数据测量等方面的知识。。面向专业：机械类 实验项目性质：验证性（课内选做） 计划学时： 2学时 实验分组：4人/组 实验照片：
《机械设计》课程实验 实验二齿轮传动效率测定 齿轮是重要的机械传动零件，所以对齿轮传动的理论和实验研究都是很必要的。齿轮传动往往要进行轮齿静强度、齿根弯曲疲劳强度、齿面接触疲劳强度、齿面磨损、齿面胶合和影响齿轮传动性能的因素（如材料、制造工艺、热处理工艺、润滑、轮齿载荷分布等）的试验，以及对齿轮传动性能（如传动效率、动载荷、噪声、工作温度等）的测定。为此，人们采用了许多试验方法和试验设备。本实验是针对齿轮传动的效率进行验证性测定。 一、实验目的 1. 了解电功率封闭式齿轮传动试验台的基本原理、结构及特点； 2.掌握功率流分析、效率测定的方法； 3.测量单级圆柱齿轮减速器的传动效率，画出它的效率曲线； 4.初步了解拟定实验方案、设计实验装置和数据测量等方面的知识。 二、实验设备和工具 1. Z-45直流电动机2台； 2. ZJ型转矩转速传感器2台； 3. ZD10型减速器2台； 4. JXW-1型机械效率仪1台； 5. TSGC-20调压器1台； 6. 加载控制箱1台； 7. CP-80打印机1台。 三、实验原理 1. 齿轮传动试验台简介 所有类型的齿转传动试验台，根据运转与否分为运转式和非运转式两大类。非运转式试验台指齿轮或齿轮副只能在静止状态下进行试验的试验台，如静态加载的齿轮静强度试验台。非运转式试验台中被测齿轮的试验状态同齿轮的实际工作状态有较大的差别，不大可能获得满意的试验结果。运转式试验台是指齿轮副能在一定转速下进行试验的设备。该类设备一般都由驱动装置、传动装置、加载装置、齿轮试件失效监护装置、润滑装置、测试装置等六部分组成。其试验能获得较接近实际的结果，运转式试验台根据试验台功率的传递原理和加载方法的不同，可分为开放功率流式和封闭功率流式两类。 （1）开放功率流式试验台 所谓开放功率流，就是齿轮传动所传递的功率由原动机传来，经过齿轮传动和试验装且中的全部传动件，最后传到耗能装置中，由耗能装置即加载装置将其全部消耗，并借助耗能装置给被测装置加载。功率传递的流向未形成封闭回路，故称其为开放功率流式试验台，图2-1为开放功率流式试验台构成原理。
齿轮传动测试题 一、单项选择题(从给出的A 、B 、C 、D 答案中选一) 1. 软齿面闭式齿轮传动的主要失效形式是—b —。 A ．齿面胶合 B ．齿面疲劳点蚀 C ．齿面磨损 D ．轮齿折断 2. 高速重载齿轮传动，最可能出现的失效形式是—a ——。 A ．齿面胶合 B ．齿面疲劳点蚀 C ．齿面磨损 D ．轮齿塑性变形 3. c 对于标准齿轮传动，影响齿形系数Fa Y 的主要几何参数是 ——。 A ．齿轮的模数 B ．齿轮的全齿高 C ．齿轮的齿数 D ．齿轮的顶隙系数 4．在闭式软齿面减速齿轮传动中，若小齿轮采用45钢调质处理，大齿轮采用45钢正火处理，则它们的齿面接触应力_______d____。 2121212 1.... H H H H H H H H D C B A σσσσσσσσ=≈<> 5．在开式齿轮传动中，齿轮模数m 应依据_a_________条件确定，再考虑磨损适当增大 A ．齿根弯曲疲劳强度 B ．齿面接触疲劳强度 C ．齿面胶合强度 D ．齿轮工作环境 6. 依据渐开线齿轮正确啮合条件，一对标准渐开线圆柱齿轮实现正确啮合，它们的a ——必须相等。
A．模数m B．齿数z C．分度圆直径d D. 轮齿宽度b 7. 轮齿疲劳点蚀通常首先出现在齿廓的_____d______部位。 A．齿顶附近B．齿根附近 C．节线上D．节线靠近齿根处8. 齿轮传动中，动载系数Kv主要是考虑______________因素对齿轮传动的影响。 A．齿轮自身制造精度引起的误差 B．载荷沿齿宽分布不均 C．双齿啮合时的载荷分配不均 D．齿轮以外的其它 9. 在设计直齿圆柱齿轮和斜齿圆柱齿轮时，通常取小齿轮齿宽b1大于大齿轮齿宽b2，其主要目的在于—b—。 A．节省材料B．考虑装配时的轴向窜动C．提高承载能力D．使两齿轮接近等强度10 下列措施中，____a___不利于提高轮齿抗疲劳折断能力。 A．减小齿根圆角半径B．减小齿面粗糙度 C．减轻加工损伤D．表面强化处理11. 斜齿轮不产生根切的最少齿数为 A．大于17 B．小于17
齿轮传动效率及齿轮疲劳实验 （附加机械功率、效率测试实验） 一.实验目的 1.了解封闭（闭式）齿轮实验机的结构特点和工作原理。 2.了解齿轮疲劳实验的过程，及通过实验测定齿轮疲劳曲线的方法。 3.在封闭齿轮实验机上测定齿轮的传动效率。 4.介绍机械功率、效率测定开式实验台，了解一般机械功率、效率的测试方法。 二.实验设备及工作原理 1.封闭（闭式）传动系统 封闭齿轮实验机具有2个完全相同的齿轮箱（悬挂齿轮箱7和定轴齿轮箱4）,每个齿轮箱内都有2个相同的齿轮相互啮合传动（齿轮9与V,齿轮5与5'）,两个实验齿轮箱之间山两根轴（一根是用于储能的弹性扭力轴6,另一根为万向节轴10）相联，组成一个封闭的齿轮传动系统。当山电动机1驱动该传动系统运转起来后，电动机传递给系统的功率被封闭在齿轮传动系统内，既两对齿轮相互自相传动，此时若在动态下脱开电动机，如果不存在各种摩擦力（这是不可能的），且不考虑搅油及其它能量损失，该齿轮传动系统将成为永动系统; 山于存在摩擦力及其它能量损耗，在系统运转起来后，为使系统连续运转下去, 山电动机继续提供系统能耗损失的能量，此时电动机输出的功率仅为系统传动功率的20%左右。对于实验时间较长的情况，封闭式实验机是有利于节能的。 1?悬挂电动机2.转矩传感器3.转速传感器4?定轴齿轮箱5?泄轴齿轮副6.弹性扭力 轴7.悬挂齿轮箱&加载狂码9.悬挂齿轮副10.万向节轴11.转速脉冲发生器2.电动机的输出功率
电动机1为直流调速电机，电动机转子与定轴齿轮箱输入轴相联，电动机 采用外壳悬挂支承结构（既电机外壳可绕支承轴线转动）；电动机的输出转矩等于电 动机转子与定子之间相互作用的电磁力矩，与电动机外壳（定子）相联的转矩传感器2提供的外力矩与作用于定子的电磁力矩相平衡，故转矩传感器测得的力矩即为电动机的输出转矩To；电动机转速为n,电动机输出功率为P u =n? To/9550 （KW）。3.封闭系统的加载 当实验台空载时，悬挂齿轮箱的杠杆通常处于水平位置，当加上载荷W 后，对悬挂齿轮箱作用一外加力矩WL,使悬挂齿轮箱产生一定角度的翻转，使两个齿轮箱内的两对齿轮的啮合齿面鼎紧，这时在弹性扭力轴内存在一扭矩T9 （方向与外加负载力矩WL相反），在万向节轴内同样存在一扭矩TJ （方向同样与外加力矩WL相反）；若断开扭力轴和万向节轴，取悬挂齿轮箱为隔离体, 可以看出两根轴内的扭矩之和（Tg+TJ）与外加负载力矩WL平衡（即T9+T9'=WL）；乂因两轴内的两个扭矩（T9和T9'）为同一个封闭环形传动链内的扭矩，故这两个扭矩相等（T9=T9*）,即2T9=WL, T9=WL/2 （Nm）；由此可以算出该封闭系统内传递的功率为： P9=T9 n / 9550=WLn/19100 （KW） 其中：n--电动机及封闭系统的转速（rpm）； W-所加祛码的重力（N）； L—加载杠杆（力臂）的长度，L= 0.3 mo 4.单对齿轮传动效率 设封闭齿轮传动系统的总传动效率为Q ; 封闭齿轮传动系统内传递的有用功率为P9； 封闭齿轮传动系统内的功率损耗（无用功率）等于电动机输出功率Po,即： Po=（ P9 / n）-P9 n=p9 / （Po+PJ 二T9/ （T0+T9） 若忽略轴承的效率，系统总效包也含两级齿轮的传动效率，故单级齿轮的传 动效率为：7=向=｛〒务 5.封闭功率流方向""
机械传动性能综合实验报告 姓名： 学号： 班级： 任课老师：
(特别提示：本报告第一、二、三部分来自试验指导书，稍有更改。) 一、实验目的 1.了解机械传动系统效率测试的工程试验手段和常用的机械效率测试设备， 掌握典型机械传动系统的效率范围，分析传动系统效率损失的原因； 2.通过对典型机械传动系统及其组合的性能测试，加深对机械传动系统性能 的认识以及对机械传动合理布置的基本原则的理解； 3.通过对实验方案的设计、组装和性能测试等训练环节，掌握计算机辅助实 验测试方法, 培养学生创新设计与实践能力。 二、实验原理及设备 1、实验原理： 机械传动性能综合测试实验台的工作原理如图1所示。通过对转矩和转速的测量，利用转矩、转速与功率的数学关系间接导出功率数值，并通过对电机和负载的相应控制观察分析转速、转矩、功率的相应变化趋势，同时通过对减速器的输入功率和输出功率的测量分析，得出减速器的效率及其随不同情况的变化所呈现的变化趋势。 2、实验设备： 机械传动性能综合测试实验台采用模块化结构，由不同种类的机械传动装置、联轴器、变频电机、加载装置和工控机等模块组成，学生可以根据选择或设计的实验类型、方案和内容，自己动手进行传动连接、安装调试和测试，进行设计性实验、综合性实验或创新性实验。机械传动性能综合测试实验台各硬件组成部件的结构布局如图2所示。 图2(a) 实验台外观图
1-变频调速电机 2-联轴器 3-转矩转速传感器 4-试件 5-加载与制动装置 6-工控机 7-电器控制柜 8-台座实验设备包括机械传动综合效率实验台（包括台座、变频调速器、机柜、电控箱）、蜗轮蜗杆减速器、齿轮减速器、三相异步电动机、同步带传动装置、滚子链传动装置、V带传动装置、磁粉制动器、ZJ转矩转速传感器、计算机及打印机、其他零配件。典型实验装置包括齿轮减速传动装置、蜗轮蜗杆减速传动装置、V带+齿轮减速传动装置、齿轮减速+滚子链传动装置、同步带减速传动装置、V带减速传动装置、V带+同步带减速传动装置。实验装置由动力部分、测试部分、加载部分和被测部分等组成。各部分的性能参数如下： 1、动力部分 1)YP-50-0.55三相感应变频电机：额定功率0.55KW；同步转速 1500r/min；输入电压380V。 2)LS600-4001变频器：输入规格 AC 3PH 380-460V 50/60HZ；输出规格 AC 0－240V 1.7KVA 4.5A；变频范围 2～200 HZ。 2、测试部分 1)ZJ10型转矩转速传感器：额定转矩 10N.m；转速范围 0～6000r/min； 2)ZJ50型转矩转速传感器：额定转矩 50N.m；转速范围 0～5000r/min； 3)TC-1转矩转速测试卡：扭矩测试精度±0.2%FS；转速测量精度± 0.1%； 4)PC-400数据采集控制卡。 3、被测部分 1)三角带传动： 带轮基准直径 D1=70mm D2=115mm O型带L内=900mm； 带轮基准直径 D1=76mm D2=145mm O型带L内=900mm； 带轮基准直径 D1=70mm D2=88mm O型带L内=630mm。 2)链传动：链轮 Z1=17 Z2=25 滚子链 08A－1×71 滚子链 08A－1×53 滚子链 08A－1×66。
11-1 有一直齿圆柱齿轮传动，原设计传递功率P ，主动轴转速1n 。若其它条件不变，轮齿的工作应力也不变，当主动轴转速提高一倍，即112n n =' 时，该齿轮传动能传递的功率P '应为若干？ 11-2 有一直齿圆柱齿轮传动，允许传递功率P ，若通过热处理方法提高材料的力学性能，使大、小齿轮的许用接触应力][2H σ、][1H σ各提高30%，试问此传动在不改变工作条件及其它设计参数的情况下，抗疲劳点蚀允许传递的扭矩和允许传递的功率可提高百分之几？ 11-3 单级闭式直齿圆柱齿轮传动中，小齿轮的材料为45钢调质处理，大齿轮的材料为ZG270-500正火，kW P 4=，min /7201r n =，mm m 4=，251=z ，732=z ，mm b 841=，mm b 782=，单向传动，载荷有中等冲击，用电动机驱动，试验算此单级传动的强度。 11-4 已知开式直齿圆柱齿轮传动5.3=i ，kW P 3=，min /501r n =，用电动机驱动，单向传动，载荷均匀，211=z ，小齿轮为45钢调质，大齿轮为45钢正火，试计算此单级传动的强度。 11-5 已知闭式直齿圆柱齿轮传动的传动比6.4=i ，min /7301r n =，kW P 30=，长期双向转动，载荷有中等冲击，要求结构紧凑。271=z ，大、小齿轮都用40Cr 表面淬火，试计算此单级传动的强度。 11-6 斜齿圆柱齿轮的齿数z 与当量齿数z v 有什么关系？在下列几种情况下应分别采用哪一种齿数： （1） 计算斜齿圆柱齿轮传动的角速比； （2） 用成型法切制斜齿轮时选盘形铣刀； （3） 计算斜齿轮的分度圆直径； （4） 弯曲强度计算时查取齿形系数。 11-7 设斜齿圆柱齿轮传动的转动方向及螺旋线方向如图所示，试分别画出1为主动轮和2
机械原理实验报告-齿轮传动 机械原理实验 ——齿轮传动机构 groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In November, the County Government is based on the tomb of Lu Xiyan, mine-and from the pier at Dang, under Jin bang. County Government operates three Civil Affairs, finance, education 一( 实验目的 1. 掌握齿轮的相关几何参数的定义及其意义。 2. 了解齿轮传动的构成，认识其组成原件。 3. 掌握齿轮传动比的计算方法。 4. 掌握齿轮的相关几何参数的计算。 5. 训练动手能力，培养综合设计的能力。二( 实验仪器 序号名称数量备注 1 1 试验台机架 2 1 主动轴带轮 3 1 电机轴带轮 4 2 主轴
5 3 端盖 6 2 卡环 三( 实验原理 (一)齿轮参数 groups, Wujiang County. In September, the chapter in the Tomb occupied formally established the village of KMT: Wu Jiang County Government (known as "guerrilla Government") and against self-defence groups. Begins to flow from jiaxing railway Lili, Tan Hills area. In
XXXXX学校《机械基础》练习题 一、填空题 1．由一系列相互啮合齿轮所构成的传动系统称为_________． 2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类． 3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______． 4．轮系中，既有定轴轮系又有行星轮系的称为________． 5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示． 7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比． 8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________． 9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合． 10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动． 11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动． 12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____． 13.定釉轮系中任一从动件的转速计算公式为______________________. 14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________ 二、单选题 1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响． A.空套 B．固定 c．滑移 D．空间配合 2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。( ) A.3 B．6 C．9 D． 12 3．汽车后桥传动轴部分组成的轮系为( ) A.平面定轴轮系 B．空间定轴轮系 c．周转轮系 D．都有可能 4．定轴轮系传动比大小与轮系中惰轮的齿数 ( ) A.无关 B．有关，成正比 C．有关，成反比D．有关，不成比例 5．若主动轴转速为1 200 r/min，若要求从动轴获得12 r/min的转速，应采用( )传动． A. -对直齿圆柱齿轮 B．链 c．轮系 D．蜗轮蜗杆6．关于轮系的说法，正确的是 ( ) A.所有机械传动方式中，轮系的传动比最大 B．轮系靠惰轮变速，靠离合器变向 C．周转轮系只能实现运动的合成与分解 D．轮系的传动比，是构成该轮系所有机械传动方式传动叱的连乘积 7．在轮系中，两齿轮间若增加( )个惰轮时，首、末两轮的转向相同． A.奇数 B．偶数 c．任意数 D．以上都可以 8．轮系的末端是螺旋传动，已知末端轴转速行n=80 r/min，三线螺杆的螺距为4 mm，则螺母每分钟移动距离为( )mm． A. 240 B．320 C．960 D. 160 9．轮系的末端是齿轮齿条传动，已知小齿轮的模数，m=3 mm，齿数z=25，末轴转速n=75r/mln，则齿条每分钟移动的距离为( )mm. A．17662.5 B．5625 C.5887.5 D．8331 10.如图所示轮系，Ⅳ轴可得到几种转速( ) A.3种 B．6种 C．9种 D．12种 三、计算题 1．如图所示为多刀半自动车床主轴箱传动系统．已知带轮直径D1=D2-=180 mm，z1=45，z2=72，z3=36，z4 =81，z5 =59，z6 =54，z7=25，z8=88.试求当电动机转速n=1443 r/min时，主轴Ⅲ的各级转速.
机械传动性能综合测试实验指导书 一、实验目的 1.了解机械传动效率测试的工程试验方法及常用测试设备及其精度； 2. 分析传动系统效率损失的主要原因，掌握常用传动系统的特点及其效率范围； 3. .认识智能化机械设计综合实验台的工作原理，掌握计算机辅助实验的新方法, 培养进行设计性实验与创新性实验的能力。 二、实验原理及设备 .本实验台采用模块化结构，由不同种类的机械传动装置、联轴器、变频电机、加载装置和工控机等模块组成，学生可以根据选择或设计的实验类型、方案和内容，自己动手进行传动连接、安装调试和测试，进行设计性实验、综合性实验或创新性实验。 机械设计综合实验台的工作原理如图1所示。 图1 实验台的工作原理 机械设计综合实验台各硬件组成部件的结构布局如图2所示。 1-变频调速电机2-联轴器3-转矩转速传感器4-试件 5-加载与制动装置6-工控机7-变频器8电器控制柜9-台座
实验台组成部件的主要技术参数如表1所示。 机械设计综合实验台采用自动控制测试技术设计，所有电机程控起停，转速程控调节，负载程控调节，用扭矩测量卡替代扭矩测量仪，整台设备能够自动进行数据采集处理，自动输出实验结果。其控制系统主界面如图2所示，软件操作指南见附件二。 图2 实验台控制系统主界面 运用“机械设计综合实验台”能完成多类实验项目（表2），可根据专业特点和实验教学改革需要指定，也可以让学生自主选择设计实验类型与实验内容。 表2
线的测试, 来分析机械传动的性能特点； 实验利用实验台的自动控制测试技术，能自动测试出机械传动的性能参数, 如转速n (r/min)、扭矩T (N.m)、功率P (K.w)。并按照以下关系自动绘制参数曲线： 传功比i=n1/n2 扭矩T=9550 P/n (Nm) 传功效率η=P2/P1= T2 n2/ T1n1 四、实验步骤
齿轮传动效率实验 一. 实验目的 1. 了解封闭式齿轮试验台的基本原理及其结构。 2. 测定齿轮传动效率，掌握测试方法。 3. 本试验台可长期运行，定时观察齿面点蚀现象。 二. 实验设备及工作原理 1. 1. 试验台结构 图12－１所示为封闭式齿轮试验台的结构示意图： 1—功耗电机 2—重力测力计 3—齿轮箱 4—加载器 5—试验齿轮箱 6—砝码 7—电器控制箱 图12－1 封闭式齿轮试验台结构示意图 1是外壳浮动式功耗电机；2是重力测力计；3、5是两套完全相同的齿轮箱，两对齿轮①、②、③、④分别用两根轴I 、II 相联接，并由特殊设计的联轴器和加载器4组成机械封闭回路；6是加在加载器上的砝码，从而产生作用在封闭系统中的轴向力；7是电器控制箱。 2. 加载机构 封闭式齿轮试验台加载器有多种形式，本试验台是采用螺旋槽轴向移动而产生轴扭转的方法来实现加载的。图12－2表示螺旋槽加载器的结构，由于槽中的滚子距轴心的作用半径为d/2（d ＝43mm ），螺旋槽的螺旋角β＝11.14°，轴向力由砝码G （kgf ）通过动滑轮实现，故作用在封闭系统内的封闭力矩为： （12—1） 系统中最大封闭力矩T B ＝50 N ?m 时，砝码重量G 最大为25 kgf 左右。 T G tg G N m B =???=?22159811141000 2140....()
系统中齿轮所受负载的大小仅与加载机构施加的扭矩有关，而与封闭系统外的浮动电机无关。当电机不转时，即齿轮处于静止状态，力矩T B仍然存在，此时 T B是由齿轮①—②—③—④所组成封闭系统中的平衡内力产生，称为封闭力矩。静止时，系统中只有力矩的存在而无功率的流动和损耗。当电机运转时，带动整个系统运转，并使封闭系统产生功率流动和损耗，电动机的作用就是克服系统中各种摩擦阻力，补充摩擦功率耗损、以维持正常运转状态。由于摩擦功率损耗很小，因而电机容量很小，仅需齿轮工作功率的1/20左右。这对于长期运转的实验，其经济意义很大。本试验台的功耗电机功率仅300w左右，同步转速1000 r/min，工作时约950 r/min。 三. 封闭功率的效率计算 单纯的齿轮副的效率测定是比较困难的，这里齿轮副的效率分别为η12，η34，它包括啮合效率，轴承效率及搅油效率等。 效率是指输出功率与输入功率之比。要确定输入和输出功率，首先要判明哪个是主动轮，哪个是从动轮。判别的方法是根据加载机构产生扭矩的方向与电机的转向是否一致，若方向一致则齿轮④为主动，相反为从动，封闭功率流动的方向应由大流向小，由主动流向从动。图12－1中设电机转动的方向与螺旋加载器产生扭矩T B方向相同，则齿轮④为主动，③为从动，齿轮④的左端为封闭功率P B的输入端（功率最大），功率P B流经齿轮④→齿轮③→轴II→齿轮②→齿轮①→轴I。流动中有啮合磨损，轴承磨损，搅油损耗等，功率逐渐减少，然而经过电动机输出功率P f的弥补，则通过轴II输入齿轮④的左端时，又恢复成P B。设封闭系统中的总效率为η0，则η0＝η12?η34若η12≈η34＝η，则一对齿轮副的效率为η＝。 电动机输出功率为： P f =P B(1－η0)＝P B(1－η２) η=P-P P B f B η
齿轮传动效率测定与分 析 Document number：PBGCG-0857-BTDO-0089-PTT1998
实验2 齿轮传动效率测定与分析 实验目的 1.了解机械传动效率的测定原理，掌握用扭矩仪测定传动效率的方法； 2.测定齿轮传动的传递功率和传动效率； 3.了解封闭加载原理。 实验设备和工具 1.齿轮传动效率试验台； 2.测力计； 3.数据处理与分析软件； 4.计算机、打印机。 实验原理和方法 1. 齿轮传动的效率及其测定方法 齿轮传动的功率损失主要在于：(1)啮合面的摩擦损失；(2)轮齿搅动润滑油时的油阻损失；(3)轮轴支承在轴承中和轴承内的摩擦损失。齿轮传动的效率即指一对齿轮的从动轮（轴）输出功率与主动轮（轴）输入功率之比。对于采用滚动轴承支承的齿轮传动，满负荷时计入上述损失后，平均效率如表所示。 表齿轮传动的平均效率
测定效率的方式主要有两种：开放功率流式与封闭功率流式。前者借助一个加载装置（机械制动器、电磁测功器或磁粉制动器）来消耗齿轮传动所传递的能量。其优点是与实际工作情况一致，简单易行，实验装置安装方便；缺点是动力消耗大，对于需作较长时间试验的场合（如疲劳试验），消耗能力尤其严重。而后者采用输出功率反馈给输入的方式，电源只供给齿轮传动中摩擦阻力所消耗的功率，可以大大减小功耗，因此这种实验方案采用较多。 2. 封闭式试验台加载原理 图表示一个加载系统，电机功率通过联轴器1传到齿轮2，带动齿轮3及同一轴上的齿轮6，齿轮6再带动齿轮5。齿轮5的轴与齿轮2的轴之间以一只特殊联轴器和加载器相联接。 设齿轮齿数6532,z z z z ==，齿轮5的转速为5n (r/min)、扭矩为)m N (5?M ，则齿轮5处的功率为 )kW ( 9550 555n M N = 若齿轮2、5的轴不作封闭联接，则电机的功率为 )kW ( 9550/5 551η η?==n M N N 式中η为传动系统的效率。 而当封闭加载时，在5M 不变的情况下，齿轮2、3、6、5形成的封闭系统的内力产生封闭力矩4M )m N (?，其封闭功率为 )kW ( 9550 444n M N = 该功率不需全部由电机提供，此时电机提供的功率仅为 )kW ( /441 N N N -='η 由此可见，11 N N <<'，若%95≈η，则封闭式加载的功率消耗仅为开放式加载功率的1/20。

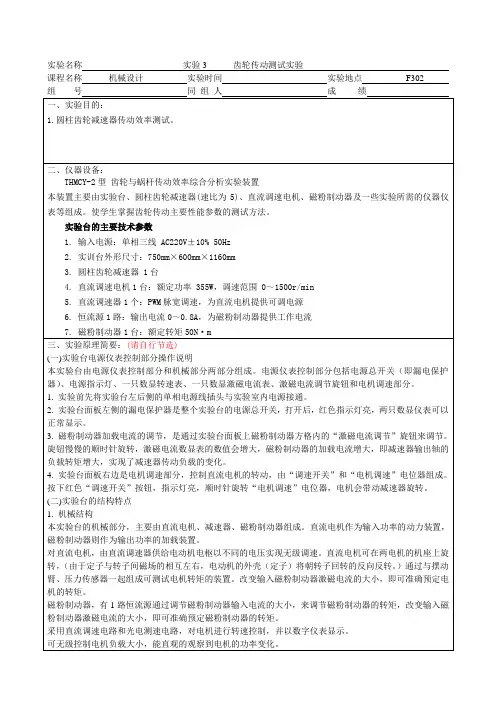

实验名称实验3 齿轮传动测试实验 课程名称机械设计实验时间实验地点F302 组号同组人成绩 一、实验目的： 1.圆柱齿轮减速器传动效率测试。 二、仪器设备： THMCY-2型齿轮与蜗杆传动效率综合分析实验装置 本装置主要由实验台、圆柱齿轮减速器(速比为5)、直流调速电机、磁粉制动器及一些实验所需的仪器仪表等组成。使学生掌握齿轮传动主要性能参数的测试方法。 实验台的主要技术参数 1. 输入电源：单相三线 AC220V±10% 50Hz 2. 实训台外形尺寸：750mm×600mm×1160mm 3. 圆柱齿轮减速器 1台 4. 直流调速电机1台：额定功率 355W，调速范围 0～1500r/min 5. 直流调速器1个：PWM脉宽调速，为直流电机提供可调电源 6. 恒流源1路：输出电流0～0.8A，为磁粉制动器提供工作电流 7. 磁粉制动器1台：额定转矩50N·m 三、实验原理简要：(请自行节选) (一)实验台电源仪表控制部分操作说明 本实验台由电源仪表控制部分和机械部分两部分组成。电源仪表控制部分包括电源总开关（即漏电保护器）、电源指示灯、一只数显转速表、一只数显激磁电流表、激磁电流调节旋钮和电机调速部分。 1. 实验前先将实验台左后侧的单相电源线插头与实验室内电源接通。 2. 实验台面板左侧的漏电保护器是整个实验台的电源总开关，打开后，红色指示灯亮，两只数显仪表可以正常显示。 3. 磁粉制动器加载电流的调节，是通过实验台面板上磁粉制动器方格内的“激磁电流调节”旋钮来调节。旋钮慢慢的顺时针旋转，激磁电流数显表的数值会增大，磁粉制动器的加载电流增大，即减速器输出轴的负载转矩增大，实现了减速器传动负载的变化。 4. 实验台面板右边是电机调速部分，控制直流电机的转动，由“调速开关”和“电机调速”电位器组成。按下红色“调速开关”按钮，指示灯亮，顺时针旋转“电机调速”电位器，电机会带动减速器旋转。 (二)实验台的结构特点 1. 机械结构 本实验台的机械部分，主要由直流电机、减速器、磁粉制动器组成。直流电机作为输入功率的动力装置，磁粉制动器则作为输出功率的加载装置。 对直流电机，由直流调速器供给电动机电枢以不同的电压实现无级调速。直流电机可在两电机的机座上旋转，（由于定子与转子间磁场的相互左右，电动机的外壳（定子）将朝转子回转的反向反转。）通过与摆动臂、压力传感器一起组成可测试电机转矩的装置。改变输入磁粉制动器激磁电流的大小，即可准确预定电机的转矩。 磁粉制动器，有1路恒流源通过调节磁粉制动器输入电流的大小，来调节磁粉制动器的转矩，改变输入磁粉制动器激磁电流的大小，即可准确预定磁粉制动器的转矩。 采用直流调速电路和光电测速电路，对电机进行转速控制，并以数字仪表显示。 可无级控制电机负载大小，能直观的观察到电机的功率变化。
