铁氧体e型磁心系列磁路参数计算
铁氧体e型磁心系列磁路参数计算，是一项重要的电工学研究，它是从各种多维立体磁心中提取出来的。铁氧体e型磁心系列磁路参数计算包括：电流、电压、功率、相位、频率、阻抗、电阻、电感、电容、磁性等参数的计算。
首先，用于铁氧体e型磁心系列磁路参数计算的电路图必须准确无误，对于复杂的磁路，最好还用图形界面软件来绘制电路图。然后，根据电路图，求出电压有关参数，如：总电压、各节点电压、电流、功率等。
在求解磁路参数时，需要考虑阻抗电路和磁性电路两种情况，分别使用不同的公式进行求解，如：电阻与电阻相连时，电压V=R×I，其中R为电阻，I为电流；电感与电容相连时，电压V=Z L ×I，其中ZL为电感阻抗，I为电流；电感与电感相连时，电压V=Z L ×(I1-I2)，其中ZL为电感阻抗，I1、I2分别为正、负极电流；磁性电路的求解，电压V=X L ×I，其中XL为磁芯阻抗，I为电流。
在求解过程中，还要注意电流包络问题，即电流具有周期性变化，这种变化有时也会影响电路参数计算。在计算相位、频率时，可以先将电路参数转化为方程式，然后用数学方法将方程式解出，便可得到相位、频率等参数。
最后，铁氧体e型磁心系列磁路参数计算的结果要经过核实，以确保计算准确无误。可以通过实验测量或者用特殊的计算机软件进行核实，以便保证计算的准确性。
总之，铁氧体e型磁心系列磁路参数计算是一项复杂而精细的工作，需要掌握各类电路参数的相关知识，并熟练掌握计算方法，才能得出准确无误的结果。
开关电源磁性元件磁心选择的计算-AP值法 1前言 开关电源以其体积小，重量轻，效率高，控制灵活可靠等优点成为现代广泛应用的电力变换装置。开关电源磁性元件，如开关变压器和谐振电感等，是开关电源的核心组成部分之一。设计合理、可靠的磁性元件，是设计性能优良的开关电源的基础。所谓合理、可靠的磁性元件，就是在满足元件功能的情况下，能够长期安全工作，温升在允许的范围内，而且体积小，重量轻，材料节省。磁性元件设计的关键，是选取合理的磁心。因为磁性元件的主要部分就是磁心和线圈，一旦磁心确定，线圈也就基本确定了。只有选取了适当的磁心，才能设计出合理、可靠的磁性元件。 选取磁心的算法有多种，如查表法[1]、磁心结构常数法（Y值法）[2]等。而AP 法是理论比较严密，磁心参数查找比较便利的一种方法。 2选择开关电源磁性元件磁心的材料、结构和必备的计算参数 2.1材料 变压器磁心选用高磁导率软磁材料制造，以减少磁滞损耗与磁心体积，提高励磁效率。几种常用磁心材料的磁导率和适用频率范围可以用图1[3]粗略描述。 从图中可以看出，适用于开关电源工作频率段的磁心材料主要有铁氧体、铁粉磁心等。其中，尤以Mn-Zn铁氧体综合特性最好，因此使用最广泛。 2.2铁氧体磁心结构和应用 铁氧体磁心已经形成系列标准结构与尺寸，规格品种繁多，常用的铁氧体磁心结构和形状有EE型、ETD（EC）型、EI型、U型、罐型、环型等，外形结构如图2。1）EE型 特点：窗口大，散热好；结构规则，便于组合使用。缺点是电磁屏蔽性能差、干扰大。 适用：较大功率开关电源变压器、电感，驱动变压器，脉冲变压器； 2）ETD（EC）型 特点：窗口大，散热好；磁心截面积大，绕线匝数少，长度短，漏感小，铜损小。适用：较大功率开关电源变压器、电感，扼流圈，更适合高频使用。 3）EI型 特点：与EE相似。

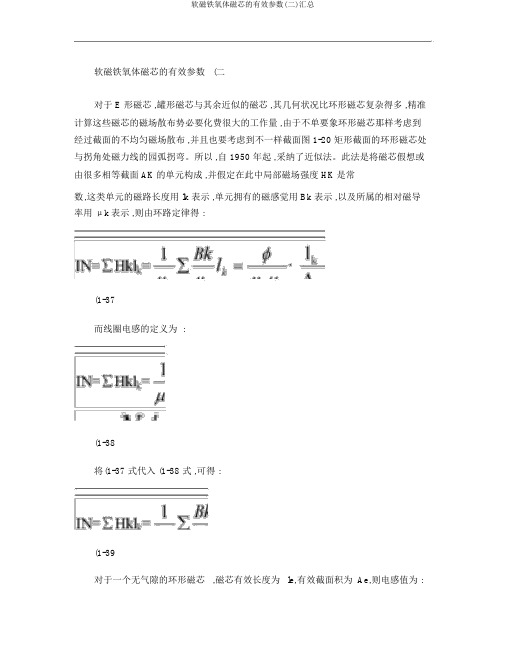

1.初始磁导率i μ 初始磁导率是磁性材料的磁导率（B/H ）在磁化曲线始端的极限值，即 i μ=01μ0H lim →H B 式中0μ为真空磁导率（4л×710-H/m ） H 为磁场强度（A/m ） B 为磁通密度（T ） 2.有效磁导率e μ 在闭合磁路中，如果漏磁可忽略，可以用有效磁导率来表征磁芯的性能。 e μ=20N L ?μ﹒e e A L 式中 L 为装有磁芯的线圈的电感量（H ） N 为线圈匝数 Le 为有效磁路长度（m ） e A 为有效截面积（2m ） 0μ为真空磁导率（4л×710-H/m ） 3. 饱和磁通密度Bs(T) 磁化到饱和状态的磁通密度。见图1. 4.剩余磁通密度Br(T) 从饱和状态去除磁场后，剩余的磁通密度。见图1.
5.矫顽力Hc(A/m) 从饱和状态去除磁场后，磁芯继续被反向磁场磁化，直至磁通密度减为零，此时的磁场强度称为矫顽力。见图1. 6.损耗因数 tanδ 损耗因数是磁滞损耗、涡流损耗和剩余损耗三者之和 tanδ =tan h δ+tan e δ+tan r δ 式中tan h δ为磁滞损耗因数 tan e δ为涡流损耗因数 tan r δ为剩余损耗因数 7.相对损耗因数 tanδ/μ 相对损耗因数是损耗因数与磁导率之比 tanδ/i μ（适用于材料） t anδ/e μ（适用于磁路中含有气隙的磁芯） 8.品质因数Q 品质因数为损耗因数的倒数： Q=1/tanδ 9.温度系数μα（1/K ） 温度系数为温度在T1和T2范围内变化时，每变化1K 相应的磁导率的相对变化量： μα=1 2112T T 1-?-μμμ （T2＞T1） 式中1μ 为温度为1T 时的磁导率 2μ 为温度为2T 时的磁导率 10.相对温度系数r μα(1/k) 温度系数和磁导率之比：r μα=1222 12T T 1-?-μμμ （T2>T1）
电源磁芯尺寸功率全参数 电源磁芯是电源变压器的重要组成部分，它承担着能量传递和磁通闭 合的功能。磁芯尺寸、功率和全参数对于电源的性能和效率有着重要的影响。下面将详细介绍电源磁芯的尺寸、功率和全参数。 一、电源磁芯尺寸： 电源磁芯的尺寸是指磁芯的外形尺寸、截面积和线圈匝数。磁芯的外 形尺寸一般由设计要求和空间限制决定，常见的形状有E型、EI型、U型、RM型等。截面积决定了磁芯的磁导率和磁通容量，通常使用的磁芯材料 有硅钢片、铁氧体等。线圈匝数是根据设计要求和电源输出功率来确定的，它直接关系到磁芯的工作频率和电感系数。 二、电源磁芯功率： 电源磁芯的功率是指它所能承载的最大输出功率。功率的大小与磁芯 的尺寸、材料和线圈匝数有关。一般来说，功率越大，磁芯的尺寸越大， 材料越好，线圈匝数越多。功率的大小决定了磁芯的磁通密度和磁场强度，这直接影响到电源的效率和稳定性。因此，在设计电源时需要根据所需的 输出功率选择合适的磁芯功率。 三、电源磁芯全参数： 电源磁芯的全参数包括磁芯的饱和磁感应强度、磁导率、损耗以及温 升等。饱和磁感应强度是指磁芯材料在磁场作用下达到饱和状态时的磁感 应强度，它决定了磁芯的磁通容量和工作频率范围。磁导率是指磁芯材料 的磁导率，它决定了磁芯的磁导能力和磁路的效率。损耗是指磁芯在工作 过程中产生的磁滞损耗和涡流损耗，它影响到电源的效率和温升。温升是 指磁芯在工作过程中产生的热量，它决定了磁芯的散热能力和长期稳定性。
总结起来，电源磁芯的尺寸、功率和全参数是电源设计中需要考虑的重要因素。合理选择磁芯的尺寸、功率和全参数，可以提高电源的效率和稳定性，满足设计要求。因此，在设计电源时，需要根据实际需求和技术要求综合考虑这些因素，选择合适的磁芯。
铁氧体电感计算 铁氧体电感是一种常用的电子元件，广泛应用于电子电路中。它具有体积小、重量轻、成本低、工作稳定等优点，因此在电子设备中得到了广泛应用。 铁氧体电感是利用铁氧体材料的磁性特性制成的。铁氧体是一种能够在磁场中产生磁化的材料，它具有高磁导率和低损耗的特点。在电感器中，铁氧体材料被制成一个螺线状的线圈，当通过该线圈的电流发生变化时，就会在铁氧体材料中产生磁场变化，从而产生感应电动势。 铁氧体电感的计算一般涉及到两个主要参数，即电感值和电感系数。电感值是指电感器对电流变化的响应程度，通常用亨利（H）作为单位。而电感系数则是指电感器的电感值与其线圈中的匝数之间的关系，它是一个无单位的比例系数。 对于铁氧体电感的计算，可以使用以下公式： L = N^2 * μ0 * μr * A / l 其中，L表示电感值，N表示线圈的匝数，μ0表示真空中的磁导率（约为4π×10^-7 H/m），μr表示铁氧体的相对磁导率，A表示线圈的横截面积，l表示线圈的长度。 通过这个公式，我们可以看到，铁氧体电感的电感值与线圈的匝数、
铁氧体的相对磁导率、线圈的横截面积以及线圈的长度等因素密切相关。当线圈的匝数增加、铁氧体的相对磁导率增加、线圈的横截面积增加或线圈的长度减小时，电感值也会相应增加。 在实际应用中，我们可以根据具体的需求选择适合的铁氧体电感。例如，在高频电路中，需要使用具有较高电感值的电感器，以提供足够的阻抗匹配。而在直流电路中，通常使用具有较低电感值的电感器，以减小电感对电流的影响。 铁氧体电感还具有一些特殊的应用。例如，在无线通信领域中，铁氧体电感常被用于天线匹配电路中，以提高信号传输效率。在电源滤波电路中，铁氧体电感可以有效地滤除电源中的高频噪声。在电动汽车充电桩中，铁氧体电感可以用于电力传输和磁场感应。 铁氧体电感作为一种重要的电子元件，具有广泛的应用前景。通过合理选择铁氧体材料的类型和参数，我们可以实现对电感值的精确控制，从而满足不同电路的需求。铁氧体电感的计算方法简单易懂，但在实际应用中仍需根据具体情况进行合理选择和设计，以确保电路的正常工作和性能优化。
e型软磁铁氧体磁芯 什么是e型软磁铁氧体磁芯 e型软磁铁氧体磁芯是一种常用于电子设备和电磁设备中的磁芯材料。它具有高磁 导率、高饱和磁通密度和低磁滞等特点，被广泛应用于变压器、电感器、滤波器、传感器等电磁元件中。 e型软磁铁氧体磁芯的结构 e型软磁铁氧体磁芯一般由铁、氧和一些其他的合金元素组成。它通常是以粉末冶 金的方法制备而成。经过成型、烧结等工艺，最终得到具有特定形状和尺寸的磁芯。 e型软磁铁氧体磁芯的特性 1. 高磁导率 e型软磁铁氧体磁芯具有较高的磁导率，能够有效地传导磁场。这使得它在电感器 中能够实现高效的能量转换和传递。 2. 高饱和磁通密度 e型软磁铁氧体磁芯的饱和磁通密度较高，意味着在给定体积内能够容纳更多的磁 场能量。这对于电磁元件的设计和性能提升非常关键。 3. 低磁滞 e型软磁铁氧体磁芯的磁滞损耗较低，表现为磁芯在磁场变化时能够更快地实现磁 化和去磁化。这有助于减少能量损耗和磁场波动。 4. 优异的温度稳定性 e型软磁铁氧体磁芯具有良好的温度稳定性，能够在较高温度下保持较稳定的磁性能。这使得它在高温环境下的应用更具优势。
e型软磁铁氧体磁芯的应用 1. 变压器 e型软磁铁氧体磁芯常用于变压器中，用于传导和转换电能。它能够有效地控制磁场，并减少能量损耗，提高变压器的效率。 2. 电感器 e型软磁铁氧体磁芯广泛应用于电感器中，用于储存和释放磁场能量。它能够快速 响应电流变化，并具有较低的能量损耗。 3. 滤波器 e型软磁铁氧体磁芯在滤波器中起着重要的作用。它能够去除电磁干扰和噪声，保 证信号的纯净性和稳定性。 4. 传感器 e型软磁铁氧体磁芯在传感器中被用于检测磁场和变化。它能够快速、精确地转换 磁场信号为电信号，实现信号的传感和测量。 e型软磁铁氧体磁芯的发展趋势 e型软磁铁氧体磁芯在电子设备和电磁设备领域的需求不断增加。未来，随着电子 技术的发展和应用场景的扩大，e型软磁铁氧体磁芯的发展趋势将会有以下几个方面： 1. 提高材料性能 研发人员将致力于提高e型软磁铁氧体磁芯的磁导率、饱和磁通密度和温度稳定性等性能指标，以满足更高要求的应用场景。 2. 减小尺寸和重量 随着电子设备的小型化和轻量化趋势，e型软磁铁氧体磁芯也需要减小尺寸和重量，以适应更紧凑的设计要求。
磁材设计公式电感L可以根据电感系数AL算出.. AL=电感系数nH/N2 N=绕线圈数 电感量也可以由相对磁导率和有效的磁芯面积.. A=有效磁芯截面积cm2 l=有效磁路长度cm μ=相对磁导率无量纲 有效磁路长度 对于环形磁芯;磁粉芯面积A与磁粉芯横截面面积相同.根据安培定律;有效磁路长度等于安培匝NI除以平均磁化力..利用安培定律和平均磁化力能得出有效磁路长度的计算公式.. OD=磁芯外径cm ID=磁芯内径cm 磁芯磁通密度 利用法拉第定律;最大磁通密度Bmax可以用下面公式算出： Bmax=最大磁通密度 Erms=通电电压 磁场强度 利用安培法;磁场强度H是: N=绕线圈数 I=峰值电流大小A l=有效磁路长度cm
磁导率 根据磁场强度可以计算磁通密度;根据一下公式可以计算出相对磁导率 μ=相对导磁率 B=磁通密度G H=磁场强度O 关键字：铁硅铝磁芯;PFC储能电感;铁硅铝磁芯电感量计算 铁硅铝磁芯NPS磁芯;又叫Sendust山达斯合金;是用铁、硅、铝按一定比例组成的合金粉末;然后压制成环或其他形状..铁硅铝磁芯在同比其他磁芯具有低价格;低磁损耗;是PFC 储能电感的最理想选择;该磁芯具有很高性价比;因此也得到了广泛应用.. 在设计电感的过程中;首先也考虑的问题是电感量的问题..在此;我们也对电感量的计算做简单介绍..在介绍电感量计算方法之前;先介绍静态电感量和需求感量.. 1、静态电感量 静态感量其实是我们根据公式L=Al×N×N参见磁材设计公式计算的磁芯的电感量..其中Al可以查看产品目录获得..不同的尺寸或不同导磁率的磁芯;Al不相同..相同尺寸、相同导磁率的不同材质的磁芯Al值相同..N为绕线圈数..很多工程师在选型时候;这里很容易错误认为此公式计算出来的电感量就是所需要的电感量..其实不然;此公式计算出来的是静态电感量;又叫初始电感量.. 2、实际电感量 实际需要的电感量是随着电流的变化而变化的;所以;给电感量的计算带来了很大的难度..是否没有办法解决了呢当然不是.. 磁性材料在电子业里是一种不可缺少的重要材料;其作用也随不同的地方各有不同..随着科技的不断发展;磁性材料也迅速发展..性能和质量都有着显着的提高.. 磁性材料的研究正在逐步地深入;应用领域也在不断扩大;涵盖了电子行业的各个角落..就目前市面出现的磁材;大约可以分为六大类：
磁环选取计算公式 磁环是一种常见的磁性元件，广泛应用于电子、通信、电力等领域。在磁环的选取过程中，需要根据具体的应用场景和要求，计算出合适的磁环尺寸和参数。本文将介绍磁环选取的计算公式及其应用。 一、磁环的基本参数 在进行磁环选取计算之前，需要了解磁环的基本参数。磁环的主要参数包括内径、外径、高度、材料、磁导率等。其中，磁导率是磁环的重要参数之一，它决定了磁环的磁性能。磁导率的单位是H/m，常见的磁导率有铁氧体、镍锌铁氧体、钴铁氧体等。 二、磁环选取计算公式 1. 磁环的磁场强度计算公式 磁环的磁场强度是指在磁环内部产生的磁场强度。磁环的磁场强度计算公式如下： H = (N * I) / L 其中，H为磁场强度，单位为A/m；N为磁环匝数；I为磁环电流，单位为A；L为磁环平均磁路长度，单位为m。 2. 磁环的磁通量计算公式
磁通量是指磁场通过磁环的总量。磁环的磁通量计算公式如下： Φ = B * A 其中，Φ为磁通量，单位为Wb；B为磁场强度，单位为T；A为磁环的横截面积，单位为m²。 3. 磁环的磁场能量计算公式 磁场能量是指磁场在磁环中的能量。磁环的磁场能量计算公式如下： W = (1/2) * Φ * H 其中，W为磁场能量，单位为J；Φ为磁通量，单位为Wb；H为磁场强度，单位为A/m。 4. 磁环的磁场能量密度计算公式 磁场能量密度是指单位体积内的磁场能量。磁环的磁场能量密度计算公式如下： w = W / V 其中，w为磁场能量密度，单位为J/m³；W为磁场能量，单位为J；V为磁环的体积，单位为m³。 三、磁环选取计算实例
下面以一个具体的磁环选取实例来说明磁环选取计算公式的应用。 假设需要选取一个内径为10mm，外径为20mm，高度为5mm的铁氧体磁环，使其在电流为1A时，产生的磁场强度为1000A/m。根据上述公式，可以计算出磁环的匝数、磁通量、磁场能量和磁场能量密度。 1. 计算磁环的匝数 假设磁环的平均磁路长度为0.02m，根据磁场强度计算公式可得：H = (N * I) / L N = H * L / I = 1000 * 0.02 / 1 = 20 因此，磁环的匝数为20。 2. 计算磁环的磁通量 假设磁环的磁导率为5000H/m，根据磁通量计算公式可得： Φ = B * A = μ * H * A = 4π * 10^-7 * 1000 * π * (0.01^2) = 1.2566 * 10^-6 Wb 因此，磁环的磁通量为1.2566 * 10^-6 Wb。 3. 计算磁环的磁场能量
CORE參數對照表 Ap 磁芯面Ae 磁芯有Aw 窗口面A L单匝电感 Le 磁芯的 MATERIAL Dimensions (mm)积( 卷线截量( 磁芯无TYPE积乘积效截面积气隙时的等磁路长度 面积) 效电感) 材料A*B*C( cm 4 )( mm 2 )( mm2 )( nH/N 2 )( mm ) EE05PC40 5.25*2.65*1.950.0013 2.63 5.00285.0012.60 EE6.3PC40 6.1*2.85*7.950.0015 3.31 4.46405.0012.20 EE8PC408.3*4.0*3.60.00917.0013.05590.0019.47 EE10/11PC4010.2*5.5*4.750.028712.1023.70850.0026.60 EE13PC4013.0*6.0*6.150.057017.1033.351130.0030.20 EE16PC4016*7.2*4.80.076519.2039.851140.0035.00 EE19PC4019.1*7.95*5.00.124323.0054.041250.0039.40 EE19/16PC4019.29*8.1*4.750.119122.4053.151350.0039.10 EE20/20/5PC4020.15*10*5.10.157231.0050.701460.0043.00 EE22PC4022*9.35*5.750.159041.0038.792180.0039.40 EE2329S PC4023*14.7*60.436835.80122.001250.0064.90 EE25/19PC4025.4*9.46*6.290.312840.0078.202000.0048.70 EE25.4PC4025.4*9.66*6.350.317340.3078.732000.0048.70 EE2825PC4028*12.75*10.60.852586.9098.103300.0057.70 EE30PC4030*13.15*10.70.7995109.0073.354690.0057.70 EE30/30/7PC4030.1*15*7.050.745559.70124.872100.0066.90 EE3528PC4034.6*14.3*9.3 1.339884.80158.002600.0069.70 EE40PC4040*17*10.7 2.2000127.00173.234150.0077.00 EE4133PC4041.5*17*12.7 2.8260157.00180.004200.0079.00 EE42/21/15PC4042*21.2*15 4.9484178.00278.003800.0097.90 EE42/21/20PC4042*21.2*20 6.4625235.00275.005000.0097.80 EE47/39PC4047.12*19.63*15.6 4.7529242.00196.406660.0090.60 2 EE50PC4050*21.3*14.6 5.7343226.00253.736110.0095.80 EE55/55/21PC4055.15*27.5*20.713.6764354.00386.347100.00123.00 EE57/47PC4056.57*23.6*18.89.7132344.00282.368530.00102.00 EE60PC4060*22.3*15.69.8558247.00399.025670.00110.00 EE50.3PC4050.3*25.6*6.1 1.8447120.85152.642900.00104.90 EE62.3/62/ PC4062.3*31*6.1 3.0330153.01198.223100.00125.74 6 EE65/32/27PC4065.15*32.5*2730.7625535.00575.008000.00147.00
磁芯磁环的磁导率及计算公式洋通电 子 nbs 磁芯磁环的磁导率及计算公式? 20XX年02月20日 测量单位 由于历史的原因，在此手册中采用了CGS制单位，国际制（SI）和CGS制之间的转换可简化于下表2： 表2单位转换表 在CGS制自由空间磁导率的幅值为1且无量纲。在SI制自由空间磁导率的幅值为4π×10-7亨/米 3.3、电感 对于每一个磁芯电感（L）可用所列的电感系数（AL）计算： (14) AL：对1000匝的电感系数 mH N：匝数 所以：这里 这里L是nH 电感也可由相对磁导率确定，磁芯的有效参数见图 10: (15) Ae:有效磁芯面积 cm2 :有效磁路长度 cm μ:相对磁导率（无量纲） 对于环形功率磁芯，有效面积和磁芯截面积相同。
根据定义和安培定理，有效磁路长度是线圈的安匝数（NI）和从外径到外径穿过磁芯面积的平均磁场强度之比。有效磁路长度可用安培定理和平均磁场强度给出的公式计算： (16) O.D. ：磁芯外径 I.D. ：磁芯内径 电感系数是用单层密绕线圈测量的。磁通密度和测试频率保持与实际一样低，通常低于40高斯和10KHz或更低。对于各种磁导率和材料，能用'正常磁导率对磁通密度关系'和'典型磁导率对频率关系'的图形来解释低电平测试的条件。 3.4、磁导率 对于每一个磁芯尺寸的电感系数是建立在相对磁导率的增量上的。在没有直流偏置和低磁通密度时，正常磁导率和增量磁导率是一样的。增量磁导率随直流偏置一起减小的情况以及"增量磁导率对直流偏置"的曲线如图11所示。由"增量磁导率对直流偏置" 曲线看到正常磁导率如同峰值磁导率B。许多设计过程包括选择峰值工作磁通密度去帮助决定磁芯的尺寸。磁材的饱和磁通密度限制了峰值工作磁通密度或被磁材的损耗所限制。在选择磁材、工作磁通密度和决定磁芯的尺寸之后，法拉第定理（下面讨论）用于计算匝数N。最后选择磁导率以满足电感的需要。 L=电感 nH =有效磁路长度 cm Ae=有效磁芯面积 cm2 图11正常和增量磁导率 宽范值的磁导率经常能满足不同的电感需要。 安培定理（也在下面讨论）所给的峰值磁化强度H，是建立在匝数、峰值磁化电流（电感总电流和变压器原方的空载电流）和磁芯磁路长度的基础上的。如图11见到那样，在设计过程开始选择磁导率时，要设置与峰值磁通密度值相应的直流磁磁化强度H。对于铁镍钼（MPP），对于所给的磁磁化强度H，下面图12的选择曲线将给出产生最大电感的磁导率。 图12磁导率选择曲线
铁氧体磁芯（常用的）：锰锌系列，镍锌系列 铁氧体磁芯锰锌系镍锌系 组成 71%，MnO 20%，其 他为ZnO 50%，NiO 24%，其他为ZnO 特点电阻率高（10omh-cm） 铁芯损耗低 居里温度高电阻率高（omh-cm） 铁芯损耗较锰锌系高 工作频率高 居里温度高 形状EE,ER,EI,PQ,RM,POT DR,R,环形 用途功率变压器，EMI共模滤 波器，储能电感 常模滤波器，储能电感 合金类 磁芯 硅钢片铁粉芯铁硅铝合金铁镍合金钼坡莫合金 组成硅,钢极细的 铁粉和 有机材 料粘合铝6%，硅 9%，铁85% 组合成 镍50%， 铁50% 组合而 成 钼2%，铁17%， 镍81%组成 特点极高的磁导率 （μ约 60000） 很高的饱和磁 通密度（~） 电阻率非常低 （取决于硅含 量），故使用频 率不高 成本低廉磁导率 在10~75 之间 低成本 铁芯损 耗很高 磁导率在 26~125之 间 成本中等 铁芯损耗低 饱和磁 通密度 高于铁 硅铝合 金 成本高 于铁硅 铝合金 铁芯损 耗于铁 硅铝合 金和铁 粉芯之 间 磁导率在14~550 之间 饱和磁通密度最 高 成本最高 铁芯损耗最低， 稳定性最好 型式片状或带状以 及加工后的O 型，R型等EE，ER， 环形等 环形环形环形根据变压器用途选磁芯： PQ功率磁芯： 功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器
主要材质：TP3，TP4 EP型高导磁芯： 主要用于滤波器波形整理，消除杂波，使视频清晰或音频保真 根据工作频率选择磁芯适用的工作频率范围 TP3材质温度升高，功率呈下降趋势，中心工 作频率25KHz—200KHz TP4材质中心工作频率在200KHz—300KHz TH7，TH10,TH12材质中心工作频率小于150KHz 根据功率大小选择磁芯 小于5W可用磁芯，,，EE10，EE13，EP7，EP10，RM4，， URS7 5—10W可用磁芯ER20，EE19，RM5，GU14，EI22，EF16， EP13， 10—20W可用磁芯ER25，EE20，EE25，RM6，GU18，EF20 20—50W可用磁芯ER28，EI28，EE28，EE30，EF25， RM8,GU22,PQ20系列,EFD20 50—100W可用磁芯ER35，ETD34，EE35，EI35，EF30，RM10， GU30，PQ26系列 100—200W可用磁芯ER40，ER42，EI40，RM12，GU36，PQ32 系列 200—500W可用磁芯ER49，EC53，EE42，EE55，RM14，GU42， PQ35系列，PQ40系列，UU66 500W以上可用磁芯ER70，EE65，EE85，GU59，PQ50系列， UU80，UU93 根据滤波器电感量大小： AL=（L/）*1000000（） （准确的说法是叫电感系数，他是为了便于开关电源的匝数引入的，(N*N=Lp/Al 其中N为线圈的匝数,Lp为线圈的电感量,Al为电感系数)一般手册上给的是1匝线圈的电感量,有的给出的是1000的电感量.1mH=1000uH 1uH=1nH ，nH(纳亨) UU型磁芯1300—6000 EP型磁芯5000—12000 ET,FT型磁芯1500—9000 EE型磁芯1500—13000
1,磁芯向有效截面积：Ae 2,磁芯向有效磁路长度：le 3,相对幅值磁导率：μa 4,饱和磁通密度：Bs 功率铁氧体磁芯 常用功率铁氧体材料牌号技术参数
EI型磁芯规格及参数 PQ型磁芯规格及参数
EE型磁芯规格及参数 EC、EER型磁芯规格及参数
1 磁芯损耗：正弦波与矩形波比较 一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。D.Y.Chen提供的参考资料解释了这种现象。 一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。但在元件存在铜损的情况下，这是不正确的。在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。 2 Q值曲线 所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。这些测试参数通常是用置于磁芯上的最适用的绕组完成的。对于罐形磁芯，Q值曲线指
第三章 磁路和电感计算 不管是一个空心螺管线圈，仍是带气隙的磁芯线圈，通电流后磁力线散布在它周围的整个空间。关于静止或低频电磁场问题，能够依照电磁理论应用有限元分析软件进行求解，取得精准的结果，可是不能提供简单的、指导性的和直观的物理概念。在开关电源中，为了用较小的磁化电流产生足够大的磁通(或磁通密度)，或在较小的体积中存储较多的能量，常常采纳必然形状规格的软磁材料磁芯作为磁通的通路。因磁芯的磁导率比周围空气或其他非磁性物质磁导率大得多，把磁场限制在结构磁系统之内，即磁结构内磁场很强，外面很弱，磁通的绝大部份通过磁芯而形成一个固定的通路。在这种情形下，工程上常常忽略次要因素，只考虑导磁体内磁场或同时考虑较强的外部磁场，使得分析计算简化。通常引入磁路的概念，就能够够将复杂的场的分析简化为咱们熟知的路的计算。 磁路的概念 从磁场大体原理明白，磁力线或磁通老是闭合的。磁通和电路中电流一样，老是在低磁阻的通路流通，高磁阻通路磁通较少。 所谓磁路指凡是磁通(或磁力线)通过的闭合途径称为磁路。 磁路的欧姆定律 以图(a)为例，在一环形磁芯磁导率为μ的磁芯上，环的截面积A ，平均磁路长度为l ，绕有N 匝线圈。在线圈中通入电流I ，在磁芯成立磁通，同时假定环的内径与外径相差很小，环的截面上磁通是均匀的。依照式，考虑到式和有 F NI Hl Bl A l R m === ==μφμφ 或 φ=F /R m 式中F =NI 是磁动势；而 R m =l A μ R m —称为磁路的磁阻，与电阻的表达式相似，正比于 路的长度l ，反比于截面积A 和材料的磁导率μ；其倒数称为磁导 G m m R A l ==1μ 式即为磁路的欧姆定律。在形式上与电路欧姆定律 相似，二者对应关系如表所示。 磁阻的单位在SI 制中为安/韦，或1/亨；在CGS 制中为安/麦。磁导的单位是磁阻单位的倒数。同理，在磁阻两头的磁位差称为磁压降U m ，即 U m =φR m =BA ×l S μ=Hl (安匝) 表 磁电模拟对应关系
20 第三章 磁路和电感计算 不管是一个空心螺管线圈，还是带气隙的磁芯线圈，通电流后磁力线分布在它周围的整个空间。对于静止或低频电磁场问题，可以根据电磁理论应用有限元分析软件进行求解，获得精确的结果，但是不能提供简单的、指导性的和直观的物理概念。在开关电源中，为了用较小的磁化电流产生足够大的磁通(或磁通密度)，或在较小的体积中存储较多的能量，经常采用一定形状规格的软磁材料磁芯作为磁通的通路。因磁芯的磁导率比周围空气或其他非磁性物质磁导率大得多，把磁场限制在结构磁系统之内，即磁结构内磁场很强，外面很弱，磁通的绝大部分经过磁芯而形成一个固定的通路。在这种情况下，工程上常常忽略次要因素，只考虑导磁体内磁场或同时考虑较强的外部磁场，使得分析计算简化。通常引入磁路的概念，就可以将复杂的场的分析简化为我们熟知的路的计算。 3.1 磁路的概念 从磁场基本原理知道，磁力线或磁通总是闭合的。磁通和电路中电流一样，总是在低磁阻的通路流通，高磁阻通路磁通较少。 所谓磁路指凡是磁通(或磁力线)经过的闭合路径称为磁路。 3.2 磁路的欧姆定律 以图3.1(a)为例，在一环形磁芯磁导率为μ的磁芯上，环的截面积A ，平均磁路长度为l ，绕有N 匝线圈。在线圈中通入电流I ，在磁芯建立磁通，同时假定环的内径与外径相差很小，环的截面上磁通是均匀的。根据式(1.7)，考虑到式(1.1)和(1.3)有 F NI Hl Bl A l R m === ==μφμφ (3.1) 或 φ=F /R m (3.2) 式中F =NI 是磁动势；而 R m =l A μ (3.3) R m —称为磁路的磁阻，与电阻的表达式相似，正比于路的长度 l ，反比于截面积A 和材料的磁导率μ；其倒数称为磁导 G m m R A l ==1μ (3.3a) 式(3.1)即为磁路的欧姆定律。在形式上与电路欧姆定律相 似，两者对应关系如表3.1所示。 磁阻的单位在SI 制中为安/韦，或1/亨；在CGS 制中为安 /麦。磁导的单位是磁阻单位的倒数。同理，在磁阻两端的磁位差称为磁压降U m ，即 U m =φR m =BA ×l S μ=Hl (安匝) (3.4) 引入磁路以后，磁路的计算服从于电路的克希荷夫两个基本定律。根据磁路克希菏夫第一定律，磁路中任意节点的磁通之和等于零，即 φ=∑0 (3.5) 根据安培环路定律得到磁路克希菏夫第二定律，沿某一方向的任意闭合回路的磁势的代数和等于磁压降的代数和 IN R ∑∑=φ (3.6) 或 表3.1 磁电模拟对应关系
