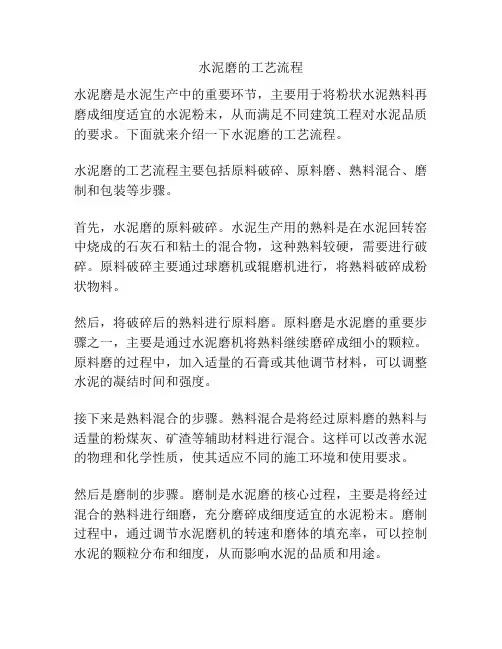

制成车间水泥磨技改工艺流程图
工艺设备表
1、主机设备表
2、辅机设备表：
（培训体系）水泥磨系统培 训资料
水泥磨系统培训资料 壹、中控操作师的职责： 以高度的责任感，运用丰富的理论知识，于熟悉现场环境且了解设备有关性能的基础上，精心操作，认真监控、分析各参数，果断处理即将发生的问题，不断优化工艺参数，努力实现优质、高产、低消耗。 二、操作指导思想 1、树立安全生产、质量第壹的观念，整定出系统最佳操作参数。 2、严格遵守设备作业指导书，杜绝违章。 3、和现场人员紧密协作，根据入磨物料水份、粒度、易磨性等情况，及时调整磨机喂料量，辊压机压力，选粉机转速及各挡板开度，努力做到系统设备安全稳定运行，且确保水泥质量。 三、工艺流程及设备 1、要求操作员准确绘制本公司水泥磨系统工艺流程图。 2、要求操作员了解系统内每壹个设备的型号、功能、设备参数。 四、水泥磨系统工艺设备构造及原理 1.球磨机 磨机主要由筒体、衬板、隔仓板、轴承、进卸料装置和传动装置组成。 （1）筒体 主要由筒体、磨门、衬板螺栓组成，其中最主要的故障就是
筒体螺栓漏灰、磨门漏灰、筒体弯曲等，鉴于水泥磨温度不高，很少发生筒体弯曲现象，可是由于水泥粉磨比较细，筒体螺栓和磨门漏灰现象，经常出现。为此，就要求我们于磨机停机时，随时安排人员进行，筒体和磨门的紧固工作。 （2）衬板 衬板用来保护筒体，避免长期冲击和摩擦损坏筒体，也能够调节磨内物料的运动状态。检查时主要检查衬板磨损情况、衬板螺栓是否松动掉落，避免衬板磨损过大，造成物料运动状态变化降低台时产量，降低筒体寿命。 （3）隔仓板 隔仓板主要是分割粉磨介质，阻止介质的轴向移动，阻止过大颗粒进入下壹仓，使物料得到合理的粉磨，仍能够控制物料的填充程度、物料流速、物料于磨内的粉磨速度。 隔仓板主要中心圆、导料锥、篦板、扬料板、衬板、隔仓板支架、盲板等组成。检查时主要检查，隔仓板各螺栓是否松动、掉落，各篦板是否完好、篦缝是否堵塞，各篦板和盲板是否磨损过大，隔仓板支架是否有裂纹、是否影响篦板，是否有串球现象。 （4）主轴承 承受磨机回转部分的质量和粉磨介质的冲击，磨机通过空心轴支撑于主轴承上，轴承座上有轴承盖、有观察孔（观察供油及中控轴、轴瓦的运转情况）、测温的温度计。轴承润滑采用动压润滑和静压润滑俩种，动压用低油泵供油，由于磨机转速低，动
绵阳职业技术学院 水泥制成 《任务三项目报告书》 第五组 项目负责人：古世兴 成员：阙圆、黄鹏、赵毅凡、何尔古、龚政
绵阳职业技术学院 “水泥制成”课程任务书 院（系）材料工程系班级部门五任务三 任务下达日期：2016年月日 任务完成日期：2016年月日 任务题目：水泥粉磨系统的操作控制 主要内容和要求： 内容： 一个日产5000吨的新型干法水泥厂, 52.5r普通硅酸盐水泥，掌握该厂水泥粉磨系统的操作控制。 要求 （1）掌握水泥粉磨系统的操作控制要求；何儿古 （2）掌握水泥粉磨系统的开停机顺序；赵毅凡 （3）掌握球磨机正常操作及注意事项；黄鹏 （4）掌握水泥粉磨系统的常见故障及处理方法；阙圆 （5）掌握辊压机的操作及常见故障处理；阙圆 （6）确定水泥粉磨质量控制的项目及控制指标。龚政 Ppt word 古世兴 指导教师签字：
一、掌握水泥粉磨系统的操作控制要求 （1）刚刚出窑冷却的熟料温度仍然较高，超过80℃不允许入磨，最好冷却到50℃以下再去粉磨。而且入磨熟料、混合材和石膏必须符合质量(氧化物成分、f-CaO含量、S0 含量不得大于30mm，混合材水分不大于2％。 3 （2）入磨物料喂料计量控制系统不论是设在库底还是设在磨头仓下，均由计算机控制，其配料误差应在±1％以内。 （3）将不同尺寸的钢球、刚段根据入磨物料粒度、硬度及出磨水泥细度等进行配合填入磨内、使对入磨物料的冲击和研磨能力保持平衡。根据研磨体的磨损情况定期清仓补球。 （4）衬板掉角、压条磨平时要及时更换，隔仓板、出料篦板的篦孔堵塞时要清理，磨损过大时要跟换，防止研磨体窜仓导致比例失调。 （5）闭路粉磨系统要控制好选粉机粗粉回料量与产量的比例，其循环负荷率控制在80％～250％范围内，选粉效率控制在50％～80％，这样能更好地发挥磨机和选粉机的作用。 （6）调节好粉磨系统排风机的排风量（由阀门开度的大小来控制），风量的大小是按磨内有效断面风速（开路磨为0.5～0.9m/s）来确定的。要密闭堵漏，尽量避免漏风，使系统处于负压状态。 (7)粉磨水泥时由于研磨体对物料的冲击、研磨，研磨体之间及研磨体与衬板和隔仓板的碰撞、研磨，要产生一定的热量，使磨内温度上升，因此，需采用磨身淋水或磨内喷（雾状）水，来降低磨内温度，出磨水泥温度控制在120℃以下。 （8）磨机系统要每年进行一次技术标定，对磨机操作参数、作业情况和技术指标进行全面的测定和分析，以及改进操作方法，确定最佳在操作方案。 二掌握水泥粉磨系统的开停机顺序 开车前准备： 1.掌握入磨物料的物理性质，了解粉磨产品的各项计划指标要求，以便在生产 中保证实现。 2.察看磨头仓的备料情况，熟料必须有一定库存储量，一般应满足4h以上的生
水泥磨系统培训资料 一、中控操作师的职责： 以高度的责任感，运用丰富的理论知识，在熟悉现场环境并了解设备有关性能的基础上，精心操作，认真监控、分析各参数，果断处理即将发生的问题，不断优化工艺参数，努力实现优质、高产、低消耗。 二、操作指导思想 1、树立安全生产、质量第一的观念，整定出系统最佳操作参数。
2、严格遵守设备操作规程，杜绝违章。 3、与现场人员紧密协作，根据入磨物料水份、粒度、易磨性等情况，及时调整磨机喂料量，辊压机压力，选粉机转速及各挡板开度，努力做到系统设备安全稳定运行，并确保水泥质量。 三、工艺流程及设备 1、要求操作员准确绘制本公司水泥磨系统工艺流程图。 2、要求操作员了解系统内每一个设备的型号、功能、设备参数。 四、水泥磨系统工艺设备构造及原理 1.球磨机 磨机主要由筒体、衬板、隔仓板、轴承、进卸料装置和传动装置组成。 （1）筒体 主要由筒体、磨门、衬板螺栓组成，其中最主要的故障就是筒体螺栓漏灰、磨门漏灰、筒体弯曲等，鉴于水泥磨温度不高，很少发生筒体弯曲现象，但是由于水泥粉磨比较细，筒体螺栓和磨门漏灰现象，经常出现。为此，就要求我们在磨机停机时，随时安排人员进行，筒体和磨门的紧固工作。 （2）衬板 衬板用来保护筒体，避免长期冲击和摩擦损坏筒体，也可以调节磨内物料的运动状态。检查时主要检查衬板磨损状况、衬板螺栓是否松动掉落，避免衬板磨损过大，造成物料运动状态变化降低台时产量，降低筒体寿命。 （3）隔仓板 隔仓板主要是分割粉磨介质，阻止介质的轴向移动，阻止过大颗粒进入下一仓，使物料得到合理的粉磨，还可以控制物料的填充程度、物料流速、物料在磨内的粉磨速度。 隔仓板主要中心圆、导料锥、篦板、扬料板、衬板、隔仓板支架、盲板等组成。检查时主要检查，隔仓板各螺栓是否松动、掉落，各篦板是否完好、篦缝是否堵塞，
水泥厂安全教育培训讲义 参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
水泥厂安全教育培训讲义参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、主要内容 1、水泥生产中容易造成人身伤害的部位 2、水泥企业容易发生伤害事故的几种作业 3、遇上紧急情况应采取的措施即事故预防 4、劳保用品的穿戴和使用 5、养成良好的工作习惯 二、从业人员安全生产的义务 1、遵章守纪、服从管理 2、正确使用劳动防护用品 3、接受安全生产教育和培训 4、掌握安全生产知识，提高安全生产技能 5、发现事故隐患或其它不安全因素立即报告
6、增强事故预防能力、协助或参与事故救援 三、水泥生产中容易造成人身伤害的部位 一、旋转部位 1.禁止身体的任何部位接触运转的皮带； 2.清理这些地方的残渣必须停机； 3.这些“向内收缩”地方极易将您的衣角、袖子甚至是手指卷入，给您造成伤害；检查这些部位、甚至是上班前，您必须扣好自己的袖口、扣好衣服的前襟、扎好衣服的下摆和领口，确保着装“三紧”。 ?二、存在明显落差的部位 在落差超过1米以上的“突出部位”作业必须系采取防护措施保障自己或他人的安全。或设施防护栏杆、或设施安全网、或系上安全绳或安全带。 当您严格按此原则操作时，您会获得最大的收益——平安！
水泥磨系统常见故障原因分析及处理 一、磨机基本结构知识： 1、磨机的基本结构主要由进料装臵、支撑装臵、回转装臵、卸料装臵、传 动装臵等五部分组成； 2、磨机的传动方式分为中心传动、边缘传动、无齿轮传动三种，磨机的齿 轮传动方式有边缘传动和中心传动两种； 3、磨内衬板的作用除了用于保护筒体不受研磨体和物料的磨损外。由于衬板 的工作面状态能够改变研磨体的运动状态，还可以用它来改善粉磨效果； 4、磨机主轴承的润滑方式有两种，分别为油泵注油和油圈带油，主轴承的作 用是支撑磨机整个回转部分； 5、隔仓板的蓖孔排列方式主要由同心圆和放射状两种。 二、磨机工作原理： 当磨机运转时，研磨体在惯性及离心力作用下，随筒体一起回落，并被带到一定的高度，在这样的高度并在一定的转速及重力作用下，象抛射体一样落下，将物料击碎。此外，研磨体还产生滑动和滚动，使研磨体、衬板、物料三者之间产生粉碎和研磨使用，使物料磨细，物料在受到冲击和研磨的同时，因进料端不断强制进料，磨内物料随筒体回转部分运动而向前挤压，再借进料端和出料端之间物料本身料面高度差，虽然筒体呈水平放臵，但物料在推力下，从进料端向出料端缓慢流出，最终完成粉磨作业。 三、水泥磨常见故障及排除 1.1磨机饱磨 磨机二仓饱磨现象及处理 观察点斗提功率 磨机 功率 一仓 磨音 二仓 磨音 磨头 磨尾 负压 回粉水泥温度 现象下降下降发闷发闷冒灰上升减少下降 故障原因1、喂料量过高： 2、喂料过快或脉动喂料： 3、钢球级配不合理或装载 量少： 4、磨内通风过高或过低： 5、辊压机负荷过大： 6、辊压机跑料： 7、二仓隔仓板堵： 8、回转筛堵： 9、一仓和/或二仓隔仓板 破。 处 理 方 法 1、如磨尾仍有物料流出，减少喂料或 停止喂料降低循环负荷，待各参数恢复正 常后，分析原因，作出相应调整后再逐步 加喂到正常值； 2、如果磨尾已无物料流出，检查回转 筛，如堵，停磨清堵； 3、如果磨尾已无物料流出，回转筛未 堵。断喂料，同时加大抽风，十五分钟内 如有物料流出，按第1操作：如有十五分钟 内仍无物料出，停磨清理一、二仓隔仓板； 4、如属故障原因3，让步操作，到大修 时处理。原因6、9则相应处臵。
水泥磨系统管理及操作规程 1. 目的 为进一步发挥公司新型干法水泥生产技术优势，提高工艺管理水平，使中控操作标准化、规范化，以保证生产合格品质水泥，完成公司下达的生产任务，取得生产上的最佳技术、经济效益，特制订本规程。 2. 适用范围 本管理规程适用于POUT水泥公司水泥生产线与工艺管理相关的各部门。 1、适用范围 适用于POUT水泥水泥磨中控操作岗位。 2、中控员职责 2.1 保证LM5 3.3+3C立磨的安全运行； 2.2 确保质控处的质量指标； 2.3 确保与相关处室的联络顺畅； 2.4 负责记录停机原因及处理过程，作业内容及方法; 2.1.1 质量要求 化验室下达的质量控制指标。 2.2 工艺参数要求 A.磨机进口温度110℃-140℃ B.磨机进口负压400-900pa C.磨机出口气温80～90℃ D.磨机进出口压差5000-6000Pa E.磨机振动≤5.0mm/s F.料层厚度40-70mm
G.磨内喷水量调节范围10%～100% H.研磨压力60-90bar I 选粉机电机转速1000～1500r J 系统风量450000-550000m3 K 大布袋压差≤1200Pa 3. 工艺管理体制和职责 3.1 在工厂经理及生产经理的领导下，工艺主管负责公司工艺技术管理工作；各车间设置工艺技术人员1名，构成水泥生产的工艺管理体系。 3.2 工艺主管职责： 3.2.1 负责制订公司工艺管理规程。 3.2.2 负责重大项目技术方案、工艺大修计划审定和重大工艺事故的管理。 3.2.3 负责新产品、新技术、新材料的研究、试验与应用工作。 3.2.4 负责技术情报工作，做好技术资料的收集、交流和保管。 3.2.5 负责公司创新提案管理工作。 3.2.6 组织研究解决生产中出现的工艺技术问题，开展技术攻关和技术交流。 3.2.7 组织工艺系统的技术标定。 3.3 车间工艺技术人员职责： 3.3.1 组织贯彻实施公司工艺管理规程。 3.3.2 提出车间工艺技术参数和技术措施，做好原始记录和技术台帐的登记统计、分析总结工作。 3.3.3 制定车间主机操作规程。 3.3.4 负责主机的单项测定，参加有关工艺技术活动。
水泥磨系统操作规程 一运转前的准备 1. 接开机指令后通知电工送电。 2. 通知配料人员将DCS系统投入运行，并符合开磨条件。 3. 通知化验室及巡检工检查确认设备是否具备开机条件；向化验室询要书面质量控制指标及水泥入库号。 4. 进行联锁检查，确认现场所有设备均打到联锁位置，并处于备妥状态。 5. 通知巡检工慢转磨机360°后脱辅助转动，确保现场工作备妥，安全正常。 6 .将化验室下达的质量控制指标，熟料出库分配和水泥入库库号通知巡检工做好入库准备工作。 7. 依据化验室下达的比例通知单，设定熟料、石膏、石灰石、水渣、粉煤灰的比率。 8. 通知水泵房供水、空压站供气、并具备系统工作条件。 9. 确认检查各风门执行器是否灵活动作。
10. 确认检查袋收尘器压缩空气压力是否正常。 11、确认检查磨头和磨尾轴瓦冷却水是否畅通。 二、开机操作 在上述条件确认备妥后，必须严格按顺序启动各机组。严禁两台磨同时启动。 1. 开机顺序： 水泥库顶收尘→入库斜槽→水泥入库提升机→成品斜槽→排风机→袋收尘→出磨提升机→磨主电机入磨皮带机→水泥喂料机组 停机次序与开机顺序相反。 2. 启动润滑油泵机组，确认正常，30分钟后，磨机方可启动。 3. 确认所入库的闸阀位置后，方可启动水泥输送入库机组。 4. 开磨前必须确认磨机系统、袋收尘器，配料系统等危险点无人员作业。 6.现场确认慢转离合器脱开后并确认磨机筒体无摆动时，启动水电阻，15分钟后，启动磨机（如磨机不能启动，应立即停止高压油泵回油，重新启动高压油泵10分钟后再次启动磨机）
如第一次启动失效，应保证第二次启动的间隔时间足以使水电阻冷却。 7. 加料操作 打开喂料调节组，通过设定值缓慢加料至正常喂料。加料过程中要防止一次性加料过多、加料速度过快而导致磨机工况不稳，造成满磨或磨头漏灰。 8. 加料结束，操作员应根据运行参数的变化情况及时缓慢地调节风机风门开度和选粉机的转速，使磨机逐渐进入稳定运行状态。 9. 开磨初期，为尽快达到磨内合理的料球比、循环负荷量，成品输出量应由小到大逐渐到正常，通过调节选粉机转速和主排风机风门的开度，使回粉量和斗提负荷达到正常值。 三、磨机正常操作： 1. 认真观察各控制参数的变化，精心操作，使磨机各参数保持最佳状态，确保磨机稳定、优质、高效运行。 2. 正常运转中，操作员应重点监视以下参数在合理的参数范围内：磨机喂料量、主电机电流、磨出口负压、出磨斗提电流、入库斗提电流、选粉机电流与转速、主排风机风门开度。
总装工艺知识培训总装工艺知识培训主讲人：万国志第1页，共165页奇瑞大学 总装工艺知识培训课件目录第一章总装工艺基础知识第二章总装工艺管理第三章总装工艺体系知识第四章总装工艺文件编制第五章总装通用知识第2页，共50页第2页，共165页奇瑞大学 总装工艺知识培训第一章总装工艺基础知识 1 2 总装概况总装工艺概况第3页，共165页奇瑞大学 总装工艺知识培训一、总装概况 1.整车制造四大工艺增值中转产出（整车）投入（钢板）冲压焊装（焊接）涂装（喷涂）总装（装配）总装是四大工艺的最后一道工序，总装工艺从第一辆车诞生时，就伴随着产生。随着汽车技术的发展，总装工艺也随之进步。大学的课堂中根本就没有专门介绍总装工艺这门课,但总装工艺却涉及到多种学科，包括建筑学、交通运输、机械制造、机加工、电子电器、信息工程、汽车理论、汽车构造、计算机网络、统筹学、管理学、人机工程学、自动化等。在装配工艺设计时，应使采用的装配手段、方法最经济；应使选用的设备、工装、工具有较高的性能价格比；尽量减轻工人的劳动强度；应尽量缩小装配的占地面积；应实现装配的均衡生产，文明生产。第4页，共165页奇瑞大学 总装工艺知识培训 2.总装车间工艺流程内一底盘内二调试生产线一般参数设置：生产线宽度：包括人员操作空间及物料摆放空间。我们公司一般取8米，根据需要可以适当调整。通道宽度：一般4米，需要根据物流方式确定。工位的基本分布：内一、底盘、内二工作量分布，（下面为部分生产车间统计的结果）——一般分配，内饰一工位数约为总工位数的40％以上，底盘15％～20％，内二20％～30％，；——下线板链约占整个工位数的15～20％，确保后面的加注、检查、返修工作的需求，同时考虑电器检查工作的空间。第5页，共165页奇瑞大学
水泥磨系统中控操作培训资料 。 5 开车前的准备 本系统的全部设备，在启动前，都必须作认真的调整检查。 5.1润滑设备和润滑油量的检查及调整(根据《设备润滑油表》) A.水泥磨主轴承稀油站的油量要恰当，油路要畅通。 B.水泥磨减速机稀油站油量要恰当，油路要畅通。 C.所有设备的传动装置，包括减速机、电动机、连轴器等润滑点要加好油。 D.所有设备轴承、活动部件及传动链条等部分要加好油。 E.所有电动执行机构要加好油。 F.检查油质是否变劣，确定换油与否。 G.检查辊压机液压油箱内液压油的油位是否在规定的高度内。 H.用机旁开关点动液压油泵，观察其转向是否正确。 5.2 设备内部、人孔门、检查门的检查与密封 在设备启动前，要对设备内部进行全面检查，清除安装或检修时掉在设备内的杂物，以防止设备运转时卡死或损坏设备，造成不必要的损失。 在设备内部检查完后，将所有人孔门、检修门严格密封，防止生产时漏风、漏料、漏油等。 5.3 所有阀门的开闭方向及开度的确认 5.3.1 所有的手动阀门在设备启动前，都应打到适当的位置。 5.3.2 所有的电动阀门，首先在现场确认能否灵活打开，阀轴与连杆是否松动，然后由中央控制室进行遥控操作，确认中控与现场的开闭方向是否一致，开度与指示是否正确。
如果阀门带有限位开关，还要与中控核对限位信号是否有返回。 5.4 冷却水系统的检查 检查管路阀门是否已打开。水管连接部分要保证无渗漏。特别是磨机主轴瓦和润滑系统的油冷却器，不能让水流到油里去。检查冷却水量。 5.5 设备的紧固检查 检查设备的紧固情况。如磨机的衬板螺栓、磨内螺栓、基础地脚螺栓、提升机链斗固定螺栓等不能出现松动。设备的传动易松部位，都要进行严格的检查。 辊压机移动辊水平移动自如，无任何可能防碍其运动的杂物；磨辊运转灵活。 5.6 现场仪表的检查 检查并确认电源已供上，是否有指示，与现场人员联系，核实联系信号的准确性。 5.7 压缩空气的检查 确认空压机已经开启并正常运行，检查各用气点的压缩空气压力是否达到设备要求。 5.8 电气室及控制开关柜的检查 5.8.1 检查电气室的MCC柜电源是否供上。 5.8.2 检查开关柜中的空气开关是否合上，注意有无正在检修的设备，不能误送电。5.8.3 检查PLC柜电源是否打开。所有设备机旁按钮盒选择“中控”位置 5.9 确认磨机辅传设备已经脱开 5.9.1每次启磨之前都必须检查磨机辅助传动是否与主传脱离； 5.9.2每次启磨之前都必须将磨机的水阻器复位。 以上各项工作完成后，系统启动前的准备工作即完成。可以根据实际情况启动所有的设备。
【水泥磨技术参数】
4.213水泥磨的钢球级配
4.213水泥磨的钢球级配
３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果2007-12-29 作者:
作者：王贵生 贵阳市麟山水泥厂 ＳＡ水泥厂 ３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞ ３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４ ５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。 １ 磨机工艺技术参数（表１） 主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ） 减速机：ＪＤ×９００ 输送设备： 进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ 出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ 成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ 成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈ ＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。 ２ 磨机研磨体级配 入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６． ８
水泥磨工艺技术员考试试题 姓名得分 一、填空题（共20分，每空1分） 1、出磨水泥温度要控制在以下。 2、磨机的传动形式可分为、、。 3、袋收尘器按清灰装置的工作原理及结构特点分为式和式两类。 4、磨内研磨体对物料的作用有冲击作用和二种。 5、DCS的中文含义是：集散控制系统或分布式控制系统，其结构主要由：、、组成。 6、普通水泥通常是由熟料、石膏、混合材三种物料磨制而成，其中以为主，的主要作用为缓凝作用 7、海螺普通水泥出磨烧失量控制指标为： SO3控制指标为。 8、水泥磨I仓衬板是阶梯衬板，主要作用是；II仓衬板是分级衬板，主要作用是。 9、磨机产量低，产品细度较细可能有二种原因： 1）小钢球多，填充率大，导致冲击破碎作用。 2）大球少，冲击力小，而研磨能力。 10、我国国家标准规定普通硅酸盐水泥初凝时间不得早于分钟，终凝时间不得大于小时。 二、选择题（共10分，每空1分） 1、磨机研磨体填充率在范围最好 A、15—25% B、25—35% C、>35%
2、下列混合材中属于活性混合材的有 A、天然煤矸石 B、石灰石 C、矿渣 D、页岩 3、配料秤控制系统采用的是： A、单回路调节系统 B、比值调节系统 C、串级调节系统 D、前馈调节系统 4、链板斗提的保护种类是： A、过流保护、断链保护、温度保护、料位保护 B、跑偏保护、过流保护、温度保护、欠压保护 C、断链保护、料位保护、过流保护、欠压保护 5、下列物料中烧失量最小的是： A、熟料 B、石灰石 C、石膏 0、粉煤灰 6、下列那种水泥中石灰石掺量允许超过10%： A、普通水泥 B、复合水泥 C、矿渣水泥 D、硅酸盐水泥 7、出磨水泥安定性不合格一般来说是由于过高造成的： A、水泥中C3A B、磨内水泥温度 C、水泥中C3S D、水泥中f-CaO 8、磨机电耳安装方向一般在： A、钢球带起一侧 B、钢球下降一侧 9、一个完整的调节回路由调节器、执行机构、测量装置和四部分组成。 A、调节参数 B、调节目标 C、调节对象 D、调节误差 10、某二级收尘系统，一级收尘效率为80%，二级收尘效率为99%，则收尘系统总效率为 A、99% B、99.8% C、89.5%
水泥磨知识简介及工艺操作要点 一、设备规格、参数： 1、规格：Φ3.8×13m双仓圈流磨入磨物料粒度：〈25mm 出磨成品细度：3500cm2驱动方式：中心传动用途：粉磨水泥生产能力：75t/h 磨机转速：16.3r/min 研磨体装载量：173t 磨机支承方式：两主轴承支承方式 主轴承润滑方式：带高压浮升的稀油集中润滑。 2、主减速机型号：MFY250A 功率：2500 KW 输入转速：740 r/min 输出转速：16.3 r/min 3、主电机型号：YRKK800-8 功率：2500 KW 转速：745 r/min 电压：6000 KV 二、工作原理 当磨机回转时，研磨体由于惯性离心力的作用，贴附在磨机筒体内壁的衬板上，与磨机一起回转并被带到一定的高度，由于其本身的重力作用。像抛射体一样落下，将筒体内的物料击碎。此外，研磨体还有滑动和滚动现象，主要对物料起研磨作用；物料由前仓连续加入，随筒体一道回转运动，形成物料向后挤压。加上进料端与出料端之间物料本身的料面高度差，以及磨内强制通风，因此磨机筒体虽然是水平安装，而物料由进料端缓慢地向出料端移动，完成粉磨作业。 三．开机操作 1、开机的准备工作：中控操作员在接到上级指令后，立即通知总降人员，了解电力供应情况，是否允许开机；检查DCS系统是否投入运行，系统设备是否备妥，并将主排挡板调至“零位”，通知现场人员对现场和
设备进行确认，并符合开磨条件；通知化验室下达质量通知单，并通知现场人员做好入库准备工作；通知调度室、电气值班室。 2、开机操作 经上述准备，在确认所有设备、计算机、DCS系统都具备开机条件时，方可开机； 开机程序：首先启动磨机系统各润滑油泵，待各油泵运行正常后，通知现场人员进行脱慢转；在1分钟内启动水泥输送袋收尘机组，待袋收尘机组启动后，立即启动水泥成品输送机组，在2分钟内完成，待水泥成品输送系统启动完毕后，立即启动水泥磨分离及输送机组，要求在5分钟内启动完毕；待付机系统启动完毕后，确认高压、慢转信号正常后，立即启动磨机3915（待一台磨机启动运转后，方可启动另一台磨机，一般间隔5分钟），在3915启动2分钟后（如磨机属跳停，5分钟后开始喂料），启动喂料机组，开始喂料时，熟料的喂料量设定为50t/h,在30分钟内将喂料量加至正常值，在加料过程中要防止一次性加料过多、过快而导致磨机工况不稳，以及根据运行参数的变化及时缓慢地调节3936风机挡板的开度和选粉机的转速，确保磨机系统的稳定运行。 四、停机操作规程 1、停机前的准备工作： 中控操作员在接到上级停机指令后，立即通知现场人员和工段管理人员做好停机准备工作，将各皮带称的棒状阀关闭。 2、停机操作：
水泥磨系统中控操作培训资料
水泥磨系统中控操作培训资料 。 5 开车前的准备 本系统的全部设备，在启动前，都必须作认真的调整检查。 5.1润滑设备和润滑油量的检查及调整(根据《设备润滑 油表》) A.水泥磨主轴承稀油站的油量要恰当，油路要畅通。 B.水泥磨减速机稀油站油量要恰当，油路要畅通。 C.所有设备的传动装置，包括减速机、电动机、连轴器等润滑点要加好油。 D.所有设备轴承、活动部件及传动链条等部分要加好油。 E.所有电动执行机构要加好油。 F.检查油质是否变劣，确定换油与否。 G.检查辊压机液压油箱内液压油的油位是否在规定的高度内。 H.用机旁开关点动液压油泵，观察其转向是否正确。 5.2 设备内部、人孔门、检查门的检查与密封 在设备启动前，要对设备内部进行全面检查，清除安装或检修时掉在设备内的杂物，以防止设备运转时卡死或损坏设备，造成不必要的损失。 在设备内部检查完后，将所有人孔门、检修门严格密封，防止生产时漏风、漏料、漏油等。 5.3 所有阀门的开闭方向及开度的确认 5.3.1 所有的手动阀门在设备启动前，都应打到适当的位置。 5.3.2 所有的电动阀门，首先在现场确认能否灵活打开，阀轴与连杆是否松动，然后由中央控制室进行遥控操作，确认中控与现场的开闭方向是否一致，开度与指示是否正确。如果阀门带有限位开关，还要与中控核对限位信号是否有返回。 5.4 冷却水系统的检查 检查管路阀门是否已打开。水管连接部分要保证无渗漏。特别是磨机主轴瓦和润滑系统的油冷却器，不能让水流到油里去。检查冷却水量。 5.5 设备的紧固检查 检查设备的紧固情况。如磨机的衬板螺栓、磨内螺栓、基础地脚螺栓、提升机链斗
一、前言 水泥粉磨系统设备安装完成，必须经设备单机试车、无负荷联动试车，发现设备安装中可能存在的问题，及时解决问题，确保负荷联动试车的顺利进行。 二、单机试运行 1、水泥磨 2.1运行步骤 稀油站油注油冷却水开启稀油站循环主电机试运慢驱盘车 主减速机空负荷试运行磨机空负荷试运行1h后停机检查再开机连续 运行负荷试运行负荷试运行负荷运行 100%负荷运行96h。 2.2、准备工作 2.2.1、磨机主体及主减速机、主电机、慢速驱动装置安装完毕，轴承的冷却水管和油管安装完成且无漏油漏水现象。 2.2.2、稀油站安装完毕，油管和冷却水管安装完成。油管安装后拆下，封闭两端，可先用20%盐酸浸渍20～30分钟后倒出，用3%的石灰水中和管道中的残酸，再用清水冲洗，用压缩空气吹干后，喷入与系统相同的润滑油，恢复管道安装。安装后要严密可靠，不得漏油、漏水。特别是高压和低压供油管路，不得漏油。 2.2.3、稀油站油箱清洗干净，并用面团沾除各角落的杂物和水份，然后封闭严密，按要求注入干净的润滑油。 2.2.4、启动稀油站对管道系统进行油循环，为防止未清除干净的杂质进入轴承，应在滑履的上喷油管上包扎一层100目的铜丝网。对于主电机和主减速机稀油站，应在进入系统的出油口安装临时的100目的铜丝滤网。油循环进行4h后检查滤网上是否有杂质，如油质良好，拆除滤网，恢复管道系统。 2.2.5、润滑系统开启后，检查是否有异常振动和异响，是否有漏油现象，油压是否稳定，油量是否符合要求，回油是否正常，电气系统和温升是否正常。 2.2.6、复查各紧固件是否已拧紧，控制系统、自动仪表、照明等是否符合要求。 2.2.7、复查磨机系统地脚螺栓及衬板螺栓是否拧紧，检查磨机是否清理干净。检查冷却水系统是否符合要求。 2.2.8、检查现场是否清理干净，所有无生产试机无用的部件，杂物必须清理； 2.2.9、在现场配备4件灭火器，常用工具如手锤、扳手、管钳、油枪、电流表、电压表等应就近放置。
不同工艺水泥磨研磨体级配与装填 新型干法水泥工艺快速发展，水泥粉磨技术也向高效、节电方向快速变化，由传统多仓管磨机组成开路、闭路系统，与我国自主研制创新的磨内筛分技术和采用微型研磨体的高细高产磨与各种类型高效选粉机组成水泥粉磨系统向管磨机、辊压机、 V 型选粉机或打散分级机、 O-SEPA 选粉机组成不同工艺技术的水泥粉磨系统。使整个粉磨系统取得了显著的增产、降耗效果。 笔者经历过由φ 4. 2 × 11m 、φ 4.2 × 13m 磨机组成的预粉磨系统，由φ 2.6 × 13m 、φ 3.0 × 11m 、φ 3.2 × 13m 、φ 3.8 × 13m 磨机组成开闭路与高细高产及联合粉磨系统，由φ 3.8 × 11m 磨机组成的联合预粉磨系统，调试与生产实践。这些不同工艺水泥粉磨系统入磨物料粒径大大的减小，粒径组成也相对较均齐，物料粗碎和中碎任务均在磨外完成，而管磨机只承担细碎和细磨及超细磨任务。所以，对水泥磨的研磨体级配与装填技术要求不是很高，但目前对管磨机成品质量要求很高， 0.08 筛的筛余 1% ， 0.045 筛的筛余为 10% ，从这点意义上讲，管磨机研磨体级配与装填的合理性对系统产量、质量影响仍然是不可忽视的重要环节。现将预粉磨系统（辊压机 + 管磨机 + 高效选粉机组成），联合粉磨系统（辊压机+ 打散机或 V 型选粉机 + 管磨机），联合预粉磨系统（辊压机 +V 型选粉机 + 管磨机 + 高效选粉机组成）的管磨机研磨体级配与装填谈点探讨认识。 1 水泥磨机配球的基本原则 1.1 配球时考虑的因素 根据入磨物料（熟料）粒径大小，物料特性与系统工艺技术和辊压机能力与磨机能力相对值大小有关，磨机规格性能、转速、磨内结构（各仓长度、衬板形式、隔仓板型式与篦缝的通料率），混合材品种与配比及水份，入磨熟料温度和熟料矿物组成等综合因素。 1.2 入磨物料粒径的确定 为了解物料粒度分布状况，取入磨物料样用套筛或颗粒级配仪测定，然后进行粒径计算并作出相应的粒径组成曲线。 1.2.1 入磨物料平均粒径计算 Dcp= (1) 式中： dcp------ 物料平均粒径 mm Gi------- 各筛径筛上物重量 di--------- 各筛径上下层平均直径 mm 1.2.2 入磨物料粒度特性方程 Y=AX k (2) 式中 Y-------- 负累积百分数，即通过量累积百分数 % k ----- 直线斜率 X------ 筛孔粒径 mm k = (3)
水泥磨系统培训资料 一、中控操作员的职责： 以高度的责任感，运用丰富的理论知识，在熟悉现场环境并了解设备有关性能的基础上，精心操作，认真监控、分析各参数，果断处理即将发生的问题，不断优化工艺参数，努力实现优质、高产、低消耗。 二、操作指导思想 1、树立安全生产、质量第一的观念，整定出系统最佳操作参数。 2、严格遵守设备操作规程，杜绝违章。 3、与现场人员紧密协作，根据入磨物料水份、粒度、易磨性等情况，及时调整磨机喂料量，辊压机压力，选粉机转速及各挡板开度，努力做到系统设备安全稳定运行，并确保水泥质量。 三、工艺流程及设备 1、要求操作员准确绘制水泥磨系统工艺流程图。 2、要求操作员了解系统内每一个设备的型号、功能、设备参数。 四、水泥磨系统工艺设备构造及原理 1.球磨机 工作原理：物料由进料装置中的进料溜子直接喂入磨机筒体内的粗磨仓，物料在平均直径较大的研磨体（钢球）的冲击研磨作用下得到粉碎。被粉碎到一定粒度的物料，通过隔仓版的粗筛板之间的缝隙，进入组合式隔仓板，而粗磨仓的研磨体则被隔仓板的粗筛板挡住。物料在组合式隔仓板内被细筛板进一步筛析，过粗物料被筛出，并返回粗磨仓，而小于细筛板筛缝尺寸的细料通过细筛板进入细磨仓。物料在细磨仓内被小研磨体进一步研磨，达到细度要求的细粉通过出料篦板、卸料管进入出料装置并被排出，磨细了的研磨体残余由出料装置内的回转筛筒筛出。 磨机结构：磨机主要由筒体、衬板、隔仓板、滑履轴承、进卸料装置及滑履轴承润滑装置和传动装置组成。 （1）筒体
主要由筒体、磨门、衬板螺栓组成，其中最主要的故障就是筒体螺栓漏灰、磨门漏灰、筒体弯曲等，鉴于水泥磨温度不高，很少发生筒体弯曲现象，但是由于水泥粉磨比较细，筒体螺栓和磨门漏灰现象，经常出现。为此，就要求我们在磨机停机时，随时安排人员进行，筒体和磨门的紧固工作。 （2）衬板 衬板用来保护筒体，避免长期冲击和摩擦损坏筒体，也可以调节磨内物料的运动状态，一般一仓采用采用阶梯衬板，二仓采用双阶梯分级衬板。检查时主要检查衬板磨损状况、衬板螺栓是否松动掉落，避免衬板磨损过大，造成物料运动状态变化降低台时产量，降低筒体寿命。 （3）隔仓板 隔仓板主要是分割粉磨介质，阻止介质的轴向移动，阻止过大颗粒进入下一仓，使物料得到合理的粉磨，还可以控制物料的填充程度、物料流速、物料在磨内的粉磨速度。 组合式隔仓板主要由粗筛板、细筛板、前板、支撑板、中心格栅等组成。检查时主要检查，隔仓板各螺栓是否松动、掉落，各篦板是否完好、篦缝是否堵塞，各篦板和盲板是否磨损过大，隔仓板支架是否有裂纹、是否影响篦板，是否有串球现象。 （4）滑履轴承 承受磨机回转部分的重量和粉磨介质的冲击，磨机在进料端采用可移动的滑履轴承，在出料端采用单刷固定式的滑履轴承。 滑履轴承由两个托瓦在与垂直方向成30o 的角度上支承磨机的滚圈。每一个 托瓦下部都装设有凹凸球体结构。凸球体坐落在凹球体的球窝内，两者之间呈球面接触，以便磨机回转时可以自动调位，整个托瓦通过球体坐落在托辊上，从而可以在筒体热胀冷缩时，允许托瓦随磨机回转部分做轴向移动。出料端的滑履轴承中靠滚圈上行侧的托瓦则通过球体坐落在固定的支座上，以保证靠磨机传动一侧的滑履轴承的固定。这种支承结构保证瓦与滚圈之间的良好接触。 滑履轴承设置带高压起动润滑装置，每个滑履轴承设置一套。高压润滑系统用于磨机的起动、停机和盘车检修，即用静压的方法在各自的托瓦和滚圈之间形成一层油膜。低压润滑是
水泥磨巡检规程 本规程适用于新线水泥磨的日常巡检。 1．磨机润滑系统 1.1运转前的检查： 1）检查各紧固螺栓，地脚螺栓，管道连接螺栓有无松动。 2）检查各油箱的油量是否充足，油质是否符合要求。 3）打开冷却水阀门，确认冷却水流量是否达到规定值，以及有无漏水现象。4）关闭旁路阀门，打开正常流路阀门，并确认油流向，使油通过油冷却器。5）将双联过滤器打到一侧。 6）关闭低压油泵的溢流阀。 7）全开通压力表开关。 8）现场检查完毕后，将转换开关打到指定位置。 1.2运转中的检查： 1）检查各地脚螺栓和管道连接螺丝是否松动。 2）检查油泵有无异常振动发热和异音。 3）各部位有无漏油，漏水现象。 4）确认各温度、压力表指示是否正常，确认管道有无堵塞，有无空气混入。5）检查各过滤器是否堵塞（根据油出口差压压力）。 6）确认各低压油泵冷却水量大小和出入口温度。 7）确认各低压油泵出口压力应符合在0.6—5kg/cm2 8）高压油泵出口压力应符合磨机启动条件。 1.3停车后的检查： 1）经常检查并紧固松动螺栓。 2）经常检查各部位有无漏油现象，有无异常振动或噪音。 3）根据情况定期清洗过滤器。 4）清洗油箱的滤油网和磁铁。 5）定期检查润滑油量、油质。 2．减速机
2.1运转前的检查 1）检查油箱的油量； 2）确认减速机联轴节润滑状态是否良好。 2.2运转中的检查 1）油泵入口真空度在正常围（该真值的绝对值应小于380mm）。 2）油泵出口压力值在5kg/cm2 3）检查油泵各处，供油管路有无异音、漏水、漏油等现象。 4）保持供油温度在30—40℃之间. 5）检查油过滤器是否堵塞。 6）检查冷却水流量是否正常。 2.3停车后的检查 1）拧紧松动螺栓。 2）定期加油、换油、注意油品种及油量。 3）定期清洗过滤器。 4）保持设备清洁完好。 3．水泥磨本体 3.1运转前的检查 1）检查磨机人孔盖是否关牢，设备周围有无防碍运转的人员、物件。2）检查润滑系统和冷却水系统应符合设计要求，管道畅通。 3）检查所有的联接螺栓和地脚螺栓确认已经拧紧无误。 4）检查所有的仪表、照明、信号类装置是否完整良好。 5）电动机及控制系统均完整良好。 6）所有附属设备应运转正常。 7）料仓应有足够的物料。 8）安全设施齐全。 3.2运转中的检查 1）检查磨机所有润滑和冷却系统工作是否正常。 2）检查磨机运转是否平稳，主轴承的振幅不得超过0.1mm。 3）中空轴轴颈温度不得超过60℃。
水泥工业粉磨工艺技术与装备的讲座——水泥粉磨工艺技术 破碎与粉磨统称为粉碎。行业内习惯将大块物料加工变为小块物料的过程称之为破碎；将粗颗粒物料变为细粉的过程称之为粉磨。 水泥生产过程中的粉磨工艺分为：生料制备工艺和水泥制成工艺两大部分，简称为生料粉磨和水泥粉磨。 石灰石、粘土、铁粉等配合磨细称为生料； 熟料、石膏、混合材料配合磨细称为水泥。 一、水泥生产物料粉碎的目的 （1）物料经过粉碎后，单位质量的物料表面积（比表面）增加，因而可以提高物理作用的效果及化学反应的速度； （2）几种不同物料在粉体状态下，容易达到混合均匀的效果。 （3）粉状物料也为烘干、运输和储存等提供了方便，并为煅烧熟料和制成水泥，保证出厂水泥的合格率创造了条件。 二、合理控制生料细度 当粉磨细度在0.08mm方孔筛筛余10％以下时，随着筛余量的减少，粉磨单位产品的电耗将显著增加，产量也相应降低；因此，生料粉磨细度，通常控制在0.08mm方孔筛筛余10％左右，0.20mm方孔筛筛余小于1.0%为宜。 用大型球磨生产时，由于产品粒度较均匀，粗大颗粒较少。在易烧性允许的前提下，0.08mm 方孔筛余可放宽至12～16％，但应控0.20mm方孔筛筛小于1.5%。 三、研磨体及其级配 物料在粉磨过程中，一方面需要冲击作用，另一方面需要研磨作用。不同规格的研磨体配合使用，还可以减少相互之间的空隙率，使其与物料的接触机会多，有利于提高能量利用率；在研磨体装载量一定的情况下，小钢球比大钢球的总表面积大；要将大块物料击碎，就必须钢球具有较大的能量，因此，钢球（段）的尺寸应该较大；需要将物料磨得细一些，就应选择小些的钢球（段）。因此在粉磨作业时，要正确选择研磨体且必须进行合理的级配。 四、研磨体级配基本原则 （1）入磨物料的平均粒径大，硬度高，或要求产品粗时，钢球的平均径应大些，反之应小些。磨机直径小，钢球平均球径也应小。一般生料磨比水泥磨的钢球平均球径大些。 （2）开路磨机，前一仓用钢球，后一仓用钢段。 （3）研磨体大小必须按一定比例配合使用。钢球的规格通常用3～5级。钢段一般用2～3级，若相邻两仓用钢球时，则前一仓的最小规格应作为后一仓的最大规格（交叉一级）。 （4）各级钢球的比例可按“两头小、中间大”的原则配合，用两种钢段时，各占一半即可。用三种钢段时，可根据具体情况适当配合。 （5）在满足物料细度要求前提下，平均球径应小些，借以增加接触面积和单位时间的冲击次数，提高粉磨效率。 五、预粉碎技术及其对于粉磨作业的作用
1、开机前的检查准备 本系统的全部设备，在启动前，都应作认真的调整检查。这必须作为一条制度，在以后的生产中严格执行。 润滑装置和润滑油量的检查 水泥磨主轴承稀油站的油量要恰当；水泥磨减速机稀油站油量要恰当，油路要畅通；所有设备的传动装置，包括减速机、电动机、连轴器 等润滑点要加好油，所有设备、轴承、活动部件及传动链条等部分 要加好油，所有电动执行机构要加好油；检查油质是否变劣，确定 换油与否；辊压机轴承润滑系统及减速机润滑系统的油量要适当， 油路要畅通。 设备内部、人孔门、检查门的检查与密封 在设备启动前，要对设备内部进行全面检查，清除安装或检修时掉在设备内的杂物，以防止设备运转时卡死或损坏设备，造成不必要的损失。 在设备内部检查完后，将所有人孔门、检修门严格密封，防止生产时漏风、漏料、漏油等。 所有阀门的开闭方向及开度的确认 1.3.1 所有的手动阀门在设备启动前，都应打到适当的位置。 1.3.2 所有的电动阀门，首先在现场确认能否灵活打开，阀轴与连杆是
否松动，然后由中央控制室进行遥控操作，确认中控与现场的开 闭方向是否一致，开度与指示是否正确。如果阀门带有限位开关， 还要与中控核对限位信号是否有返回。 冷却水系统的检查 检查管路阀门是否已打开。水管连接部分要保证无渗漏。特别是磨机主轴瓦和润滑系统的油冷却器，不能让水流到油里去。检查冷却水量。设备的紧固检查 检查设备的紧固情况。如磨机的衬板螺栓、磨内螺栓、基础地脚螺栓、提升机链斗固定螺栓等不能出现松动。设备的传动易松部位，都要进行严格的检查。 现场仪表的检查 检查并确认电源已供上，是否有指示，与现场人员联系，核实联系信号的准确性。 压缩空气的检查 确认空压机已经开启并正常运行，检查各用气点的压缩空气压力是否达到设备要求。 电气室及控制开关柜的检查 1.8.1 检查电气室柜电源是否供上。 1.8.2 检查开关柜中的空气开关是否合上，注意有无正在检修的设备， 不能误送电。 1.8.3 检查控制柜电源是否打开。所有设备机旁按钮盒选择“中控”位 置
