电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线免受外面各种因素损坏，放置电缆电线露出发生意外，可以说是我们用电方面的守护神。在我们需要使用电缆桥架的时候一定要选择合适的规格和型号，这样才能更好的发挥电缆桥架的作用。但是目前为止还有很多朋友对电缆桥架的规格和型号不太了解，所以我们今天特别的介绍一下电缆桥架的规格和型号介绍。
一、电缆桥架型号分别有什么
●槽式电缆桥是一种完全封闭的电缆桥，更适合在重腐蚀环境下铺设计算机电
缆、通信电缆、热电偶电缆等高灵敏系统信号电缆屏蔽干扰和电缆保护。
●托盘式桥架是半封闭型，它跟槽式桥架的形状图片特别形似，它具有重量很
轻、载重大、形状精美、构成简单、安装方便等独到之处。既比较适用于动力电缆的安装，也比较适用于信号电缆的铺设。
●梯级式桥架是一种依据国内国外数据资料研发出的新型桥架，应属开放式的
桥架，有散热快、构成简单、安装便利等特点。
二、电缆桥架规格厚度
●电缆桥架不能大或小，必须选择适当的尺寸。总的标准是电缆线占地面积与
电缆线槽截面之比不可超出40%，变频电缆不可超出50%。
厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）
大 跨 距 桥 架（一） DA KUA JU QIAO JIA 说明 1、DJ 型大跨距汇线桥架可分为梯级式、托盘式、槽式，分 别用T 、P 、C 。 2、梯级式汇线桥架具有良好的通风性能，不防尘、不防 干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。 3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。 4、槽式、托盘式、梯级式载荷性能参照。（图1） XQJ-DJ 型梯级式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-T-10-3 300 ≤6 80 DJ-T-10-4 400 DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800 XQJ-DJ 型托盘式大跨距汇线桥架（A 型）
型号 B 跨距 载荷 单重kg DJ-P-15-3 300 ≤6 48 DJ-P-15-4 400 DJ-P-15-5 500 DJ-P-15-6 600 DJ-P-15-8 800 XQJ-DJ 型槽式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-C-15-3 300 ≤6 48 DJ-C-15-4 400 DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800 XQJ-DJ 型梯级式大跨距汇线桥架（B 型）
型号B跨距载荷单重kg DJ-T-15-2200 DJ-T-15-3300 DJ-T-15-4400 ≤680 DJ-T-15-5500 DJ-T-15-6600 DJ-T-15-8800 XQJ-DJ型托盘式大跨距汇线桥架（B型） 型号B跨距载荷单重kg DJ-P-15-2200 DJ-P-15-3300 DJ-P-15-4400 ≤640 DJ-P-15-5500 DJ-P-15-6600 DJ-P-15-8800 XQJ-DJ型槽式大跨距汇线桥架（B型）
电缆桥架的型号和规格大全 电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。也可以敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。 一、电缆桥架都有什么类型 1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装
方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
电缆桥架标准-JB-T10216-2000
电缆桥架标准JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 ￡02819:1980) 1范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验 方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆 桥 架。 2引用标准 F 列标准所包含的条文，通过在本标准中引用而构成为本标准的条 文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本 标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988半圆头方颈螺栓 GB/T 93-1987弹簧垫圈 GB/T 97.1-1985 垫圈 GB/T 700-1988碳素结构钢 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720-1993 漆膜附着力测定法 (eqvlEC93:1980) GB/T 1764-1989 漆膜厚度测定法 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 2423.46-1997 电工电子产品环境试验第 2部分：试验方法试验Ef:撞击摆锤 (idt IEC68-2-62:1991) 玻璃纤维增强塑料耐水性试验方法 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 2575-1989 GB/T 3857-1987 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 GB/T 4956-1985 GB/T 5270-1985 外壳防护等级(IP 代码)(eqvIEC 529:1989) 磁性金属机体上非磁性覆盖层厚度测量 磁性方法(eqvISO 2178:1982) 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv
电缆桥架厚度标准介绍（2020） 电缆桥架是我们周围经常可以见到的一种建筑材料，而且分为槽式、托盘式和梯架式、网格式等几种类型。很多消费者都在问电缆桥架的厚度标准有哪些呢，我们看看介绍吧。 电缆桥架型号介绍 梯式桥架：梯式桥架是一种由国内外最新资料研发出的一种新型桥架，它不仅外形独特像梯子一样，它的散热性以及承受能力可以说是非常的强大。 无孔电缆线托盘桥架（槽式桥架）：槽式桥架是一种全密封型的电缆桥架，由于
它的密封，使得它的抗腐蚀能力以及抗干扰能力非常的强大。 有孔电缆线托盘桥架（托盘式桥架）：托盘式桥架是半密封型，它跟槽式桥架的形状十分类似，它具备重量较轻、荷载大、造型美、构造简易、安裝便捷等优势。 电缆桥架厚度标准介绍（2020）
怎样选择适合的电缆桥架： 一、桥架水平敷设时距地上的高度一般不低于于2.5m，垂直敷设时距地上1.8m 以下部分应加金属盖板保护。 二、在工程规划中，桥架的安顿应根据经济合理性、技术可行性、工作安全性等要素概括比较，以承认最佳方案，还要充分满足施工设备、保护检修及电缆敷设的要求。专用房间内时在外。电缆桥架水平敷设在设备夹层或上人马道且低于 2.5m，应采用保护接地方法。 三、环境和耐久性的要求。对耐腐蚀功用要求较高或要求洁净的场所，宜选用铝合金电缆桥架。 四、桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃功用的板，网等材料构成封闭或半封闭式结构。 五、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内。 六、桥架、线槽及其支吊架运用在有腐蚀性环境中，应选用耐腐蚀的刚性材料制造.或采用防腐蚀处理，防腐蚀处理方式应满足工程。 电缆桥架的厚度标准有哪些呢？通过上面的介绍，大家都有了一定的了解了吧。
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型：
一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；
电缆桥架规格型号图片大全 电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。下面小编给大家介绍下电缆桥架的分类及规格型号！ 托盘式桥架 托盘式电缆桥架： 托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。 托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。 梯式桥架 梯级式电缆桥架： XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式桥架 槽式电缆桥架： 槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架型号规格及厚度 电缆桥架是电气行业中最为常用的一种既能够维护电缆线路，还能下降产生风险事端的建筑材料。跟着科技的开展，电缆桥架的运用率越来越高，而且衍生了很多种不同功用的桥架类型。电缆桥架首要由支架、托臂和装置附件组成，桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物外露天。也能够敷设在建筑物和管廊支架上。今日的这篇文章咱们首要介绍一下现在电缆桥架都有哪些型号以及规格厚度，它们的标准都是什么？ 常常能够见到的电缆桥架类型是：无孔托盘桥架、梯式桥架、有孔托盘桥架。这三种桥架各有各的长处，是现在国内运用最多的类型，接下来咱们看一下具体介绍。 无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。常常被运用在电子设备较多的机房，信号较
激烈的通讯塔等...需求高灵敏系统的操控电缆的环境中。 梯式桥架：梯式桥架是行业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。 有孔式托盘桥架：也被人称为托盘式桥架，从姓名就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任咱们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。它不只适用于电力电缆设备，也适用于操控电缆的敷设。
精心整理 中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Codefordesignofsteelcabletrayengineering CECS31:2006 1总则 1.0.11.0.2 1.0.31.0.4 1.0.52术语 2.0.1本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 2.0.2将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。 2.0.3根据实际部件定义。
精心整理 2.0.4与美国电气制造商协会(NEMA.VE1)标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 2.0.5根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 2.0.6与NEMA.VE1标准的定义相同。 2.0.7与NEMA.VE1标准相似。 本条1、2款系按部件功能定义。需指出的是：NEMA.VE1标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”， 2.0.8 本条1～ 2.0.9 3桥架 3.1 3.1.1 3.1.2 一。 3.2 3.2.1 3.2.2 3.3附件 3.3.1本条仅列出常用的桥架附件。对于特殊的桥架附件，本规范不予限制。 3.4支吊架 3.4.1本条仅列出常用的桥架支吊架。对于特殊的桥架支吊架，本规范不予限制。 3.5型号和规格 3.5.1列出了型号编制的主要内容。但对荷载等级、防腐类别在型号上不作统一规定，可由厂家自定或在订货技术要求中反映，以照顾到目前各生产厂产品样本的实际情况，不因执行规范而进行大的改动。
电缆桥架规格大全及表示方法 电缆桥架常见规格 槽式（全封闭式）电缆桥架常见规格有： Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200 梯级式电缆桥架常见规格有： 100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400 电缆桥架规格表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示） 电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。 电缆桥架的规格根据所走桥架的电缆的总截面进行选择，通常电力电缆总截面积不大于桥架断面面积的40％，控制及信号电缆总截面积不大于桥架断面面积的50％。 电缆桥架的载荷G总、电缆桥架宽度B的计算； G总＝n1q1+n2q1+n3q3+....... B=n1(d1+k1)+n2(d2+k2)+.....(电力电缆) Sn=n1n(d1)2/2+n2n(d2)2/2 S=S/40% B=S/h=Sn/40%h (控制电缆)
电缆桥架类型分析标准型号及设计选型 用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。 优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。 一、种类： 1．按材料分 1）钢质电缆桥架（不锈钢） 2）铝合金电缆桥架 3）玻璃钢电缆桥架（手糊和机压两种） 4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料） 2．按形式分 1）槽式 2）托盘式 3）梯级式 4）组合式 3．按表面处理分 1）冷镀锌及锌镍合金 2）喷塑 3）喷漆 4）热镀锌 5）热喷锌 二、执行标准： 1．JB/T10216-2000《电控配电用电缆桥架》 2．企业标准：Q/321182AEG001-1997 3．QB/T1453-92电缆桥架 4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求 5．DB32/144-1996电缆用防火槽合 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44 材料应符合自身的相关标准 钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568 耐火桥架GB8624-1997中B级 3）常用规格 高40 50 60 80 100 150 200 宽60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度 钢制桥架允许最小板厚： 宽B 允许最小板厚& B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.5 1000＜B＜1200 3.0 连接片的厚度至少按桥架同等板厚选用也可选厚一个等级 盖板的板厚可以按桥架的厚度选低一个等级
电缆桥架的规格和型号 不少顾客顾客在选购桥架的时分，不知道怎么选择桥架的标准与厚度，电缆桥架的型号与规格主要看置放电缆的分量和数量，下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅： 一、电缆桥架型号介绍 槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。这些也是目前在中国应用比较多的桥架，多为封闭型桥架。什么样的环境下用什么类型的桥架，这是非常重要的问题。 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。 有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。
二、电缆桥架规格查询 三、如何选择合适的电缆桥架型号 应用自然环境不一样，必须挑选的桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。一般，挑选和选购电缆桥架，只必须留意下列4个关键点。 1、挑选适合的结构特征 电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。 2、依据材料挑选电缆桥架 电缆桥架有钢质、玻璃钢防腐和铝合金型材等几类种类，不一样原材料制成的电缆桥架在特性上各有不同。例如玻璃钢桥架重量较轻；铝合金桥架净重也轻，但价钱偏贵。 3、依据阻燃等级挑选电缆桥架
电缆桥架的规格和型号参考 电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。 一、电缆桥架型号介绍 槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。这些也是目前在中国应用比较多的桥架，多为封闭型桥架。什么样的环境下用什么类型的桥架，这是非常重要的问题。 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。 有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。
二、电缆桥架规格查询 三、如何选择合适的电缆桥架型号 使用环境不同，需要选择的桥架规格、型号都不同，这也就涉及到电线桥架的选购问题。通常，选择和购买桥架，只需要注意以下4个要点。 1、选择合适的结构类型 桥架的类型主要和结构有关，不同结构的桥架应用在不同的环境中。因此，首先要根据具体的施工环境和所期待的桥架的功能来选择最合适的桥架。 2、根据材质选择桥架 桥架有钢制、玻璃钢和铝合金等几种类型，不同材料做成的桥架在性能上各有千秋。比如玻璃钢桥架重量轻；铝合金桥架重量也轻，但价格较贵。 3、根据防火等级选择桥架 如果是对防火有较高要求的环境，不适合使用铝合金桥架，而应该选择阻燃型桥架，这样可以保证桥架的寿命更长。
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
电缆桥架标准 JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 1 范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988 半圆头方颈螺栓 GB/T 93-1987 弹簧垫圈 GB/T 垫圈
GB/T 700-1988 碳素结构钢 GB/T 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980) GB/T 1720-1993 漆膜附着力测定法 GB/T 1764-1989 漆膜厚度测定法 GB/T 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤 (idt IEC68-2-62:1991) GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法 GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 3880-1997 铝及铝合金轧制板材
选择电缆桥架规格大小的计算公式-桥架设计 电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。 在设计计算中，若电缆桥架的实际载荷量用G总表示：则： G总=n1g1 n2g2 n3g3 …… 式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。 电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为： b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+…… 式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm n1、n2、n3……为上述同种型号规格电缆的根数。 K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1／4。 一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40％为原则。控制电缆的总截面s为：
电缆桥架国家标准和行业标准（一） GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979漆膜附着力测定法 GB/T 1743-1979漆膜光泽度测定法 GB/T 1764-1979漆膜厚度测定法 GB/T 1804-2000一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995碳钢焊条 GB/T 5780-1989六角头螺栓C级 GB/T 6170-1986六角螺母A级和B级 GB/T 10125-1997人造气氛腐蚀试验盐雾试验 GB/T 11253-1989碳素结构钢和低合金结构钢冷轧薄钢板及钢带3.2电缆桥架表面防护层为热镀锌。 3．5板材厚度 电缆桥架板材厚度2.5mm。 电缆桥架国家标准和行业标准（二） 4.要求 4.1正常使用条件: a)温度－20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过2000m。 注：特殊使用条件由供需双方约定。
4.2电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3材料 4.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。 注：所用板材由供需双方约定。 4.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。 4.3.3 表面防腐层材料应符合相应的标准规定。 4.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。 4.4外观 4.4.1 电缆桥架镀、涂层表面质量应符合表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件桥架上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积内不得有2个及2个以上漏镀点；不得有影响安装的锌瘤。 4.4.2 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4.4.3 电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。 4.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。 4.6 电缆桥架表面处理 电缆桥架国家标准和行业标准（三） 4.6.2 附件表面防腐处理应与桥架主体结构相一致。特殊要求供需双方商定。 4.6.3 喷涂处理后的表面光泽度应不低于60%。 4.6.4 表面防护层经48h耐盐雾试验（中性NSS），应不低于表5中规定的3级。
电缆桥架安装施工要求及规范 1 一般规定 1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:
１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1 技术准备: １．按照已批准的施工组织设计（施工方案）进行技术、安全交底。２．施工执行工艺标准、图集、规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，

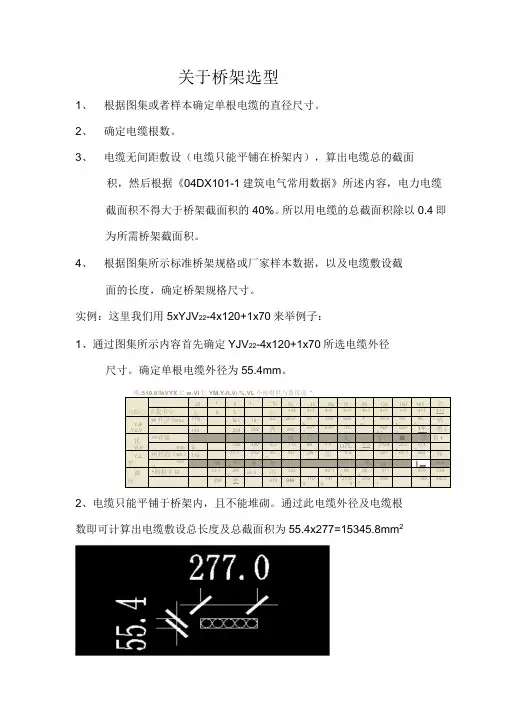

电缆桥架的规格和型号大全 在各种工程上，电缆桥架是被经常使用的。生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。 电缆桥架的规格选择： 1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。” 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
