电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。
2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。
3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。
电缆桥架规格表查询：
大 跨 距 桥 架（一） DA KUA JU QIAO JIA 说明 1、DJ 型大跨距汇线桥架可分为梯级式、托盘式、槽式，分 别用T 、P 、C 。 2、梯级式汇线桥架具有良好的通风性能，不防尘、不防 干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。 3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。 4、槽式、托盘式、梯级式载荷性能参照。（图1） XQJ-DJ 型梯级式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-T-10-3 300 ≤6 80 DJ-T-10-4 400 DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800 XQJ-DJ 型托盘式大跨距汇线桥架（A 型）
型号 B 跨距 载荷 单重kg DJ-P-15-3 300 ≤6 48 DJ-P-15-4 400 DJ-P-15-5 500 DJ-P-15-6 600 DJ-P-15-8 800 XQJ-DJ 型槽式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-C-15-3 300 ≤6 48 DJ-C-15-4 400 DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800 XQJ-DJ 型梯级式大跨距汇线桥架（B 型）
型号B跨距载荷单重kg DJ-T-15-2200 DJ-T-15-3300 DJ-T-15-4400 ≤680 DJ-T-15-5500 DJ-T-15-6600 DJ-T-15-8800 XQJ-DJ型托盘式大跨距汇线桥架（B型） 型号B跨距载荷单重kg DJ-P-15-2200 DJ-P-15-3300 DJ-P-15-4400 ≤640 DJ-P-15-5500 DJ-P-15-6600 DJ-P-15-8800 XQJ-DJ型槽式大跨距汇线桥架（B型）
电缆桥架的型号和规格大全 电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。也可以敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。 一、电缆桥架都有什么类型 1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装
方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
电缆桥架的规格和型号区别 电缆桥架泛指一款为防止高压电缆而延伸的商品，它是可以防止高压电缆在一切正常接电源运行的前提下不被外部環境和飘忽不定因素危害和毁坏，随后确保用电量、供电系统安全性。 电缆桥架由支撑架、托臂和机器设备配件构成。电缆桥架能够在房子房屋建筑内独立安装，工业设备能够铺设在各种各样房子的房屋建筑和固定支架上，尽数零配件能够根据热镀锌处理，工业设备在屋子和户外都是有非常好的防腐蚀实际效果。 电缆桥架规格挑选 1.复合环氧树脂电缆槽的总宽度和高宽比应按表选择，并应满足电缆真实充电率不超过相关技术标准的标准值。电力电缆可使用40-50%，变频电缆可使用50-70%。此外，还应保留10-25%的配方开发趋势产能。 2.各种类型的弯曲和装配规格应符合工程项目布置标准，并与桥梁相容。
3.支护和支护规格的选择应当按照桥梁规格、覆盖层数、跨度等标准进行。并应考虑载荷的规定。 4.桥架横截面积的挑选见表桥架上高压电缆互联网中任一路线的较大全自动过电流量防止的额定电压值或整时间常数(A)桥架截面允许极小值(mm2) 电缆桥架的型号为： 1、高压电缆桥主要是支撑点和储放高压电缆的支撑架。在工程项目上应用广泛，一般高压电缆是必需的，因此电缆桥架也变成必需的了，在建筑施工中具有非常大的功效。 2、托盘式电缆桥架是原油、化工厂、轻工业、通讯器材等层面运用普遍的一种。它具备重量较轻、荷载大、造型设计美观大方、构造简易、安裝便捷等优势。托盘式电缆桥架关键用以动力电缆的安裝，也合适于变频电缆的铺设。 3、梯阶式电缆桥架。梯阶式电缆桥架是依据世界各国相关材料而改善设计方案的。它具备重量较轻、低成本、造型设计独具一格、安裝便捷、排热、透气性好
电缆桥架规格型号图片大全 电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。下面小编给大家介绍下电缆桥架的分类及规格型号！ 托盘式桥架 托盘式电缆桥架： 托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。 托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。 梯式桥架 梯级式电缆桥架： XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式桥架 槽式电缆桥架： 槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——

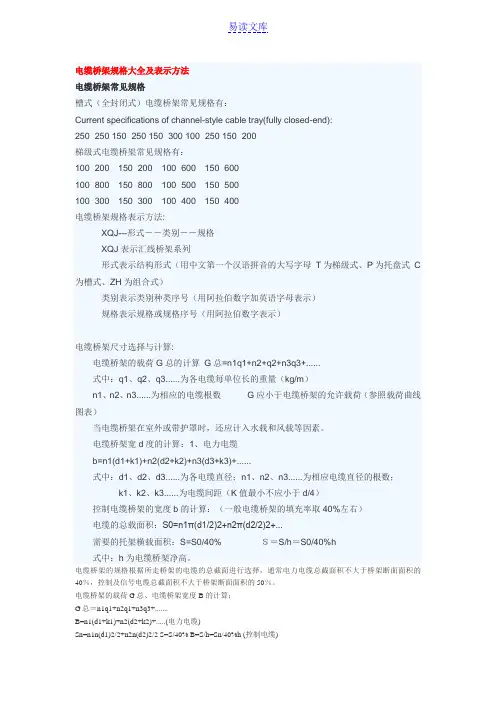

电缆桥架规格大全及表示方法 电缆桥架常见规格 槽式（全封闭式）电缆桥架常见规格有： Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200 梯级式电缆桥架常见规格有： 100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400 电缆桥架规格表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示） 电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。 电缆桥架的规格根据所走桥架的电缆的总截面进行选择，通常电力电缆总截面积不大于桥架断面面积的40％，控制及信号电缆总截面积不大于桥架断面面积的50％。 电缆桥架的载荷G总、电缆桥架宽度B的计算； G总＝n1q1+n2q1+n3q3+....... B=n1(d1+k1)+n2(d2+k2)+.....(电力电缆) Sn=n1n(d1)2/2+n2n(d2)2/2 S=S/40% B=S/h=Sn/40%h (控制电缆)
电缆桥架标准-JB-T10216-2000
电缆桥架标准JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 ￡02819:1980) 1范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验 方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆 桥 架。 2引用标准 F 列标准所包含的条文，通过在本标准中引用而构成为本标准的条 文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本 标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988半圆头方颈螺栓 GB/T 93-1987弹簧垫圈 GB/T 97.1-1985 垫圈 GB/T 700-1988碳素结构钢 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720-1993 漆膜附着力测定法 (eqvlEC93:1980) GB/T 1764-1989 漆膜厚度测定法 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 2423.46-1997 电工电子产品环境试验第 2部分：试验方法试验Ef:撞击摆锤 (idt IEC68-2-62:1991) 玻璃纤维增强塑料耐水性试验方法 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 2575-1989 GB/T 3857-1987 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 GB/T 4956-1985 GB/T 5270-1985 外壳防护等级(IP 代码)(eqvIEC 529:1989) 磁性金属机体上非磁性覆盖层厚度测量 磁性方法(eqvISO 2178:1982) 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型：
一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；
电缆桥架型号规格及厚度 电缆桥架是电气行业中最为常用的一种既能够维护电缆线路，还能下降产生风险事端的建筑材料。跟着科技的开展，电缆桥架的运用率越来越高，而且衍生了很多种不同功用的桥架类型。电缆桥架首要由支架、托臂和装置附件组成，桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物外露天。也能够敷设在建筑物和管廊支架上。今日的这篇文章咱们首要介绍一下现在电缆桥架都有哪些型号以及规格厚度，它们的标准都是什么？ 常常能够见到的电缆桥架类型是：无孔托盘桥架、梯式桥架、有孔托盘桥架。这三种桥架各有各的长处，是现在国内运用最多的类型，接下来咱们看一下具体介绍。 无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。常常被运用在电子设备较多的机房，信号较
激烈的通讯塔等...需求高灵敏系统的操控电缆的环境中。 梯式桥架：梯式桥架是行业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。 有孔式托盘桥架：也被人称为托盘式桥架，从姓名就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任咱们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。它不只适用于电力电缆设备，也适用于操控电缆的敷设。
选择电缆桥架规格大小的计算公式-桥架设计 在设计计算中，若电缆桥架的实际载荷量用G总表示： G总=n1g1 n2g2 n3g3 …… 式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。 在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。 电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为： b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+…… 式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm n1、n2、n3……为上述同种型号规格电缆的根数。 K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1／4。 一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40％为原则。控制电缆的总截面s为：
其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。 相应的控制电缆桥架的宽度为b： 式中h为电缆桥架的高度，单位为mm。 当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。 图3-1-1 梯级式桥架载荷曲线图 选用电缆桥架的步骤 购买电缆桥架之前主要有四部工作：
电缆桥架类型分析标准型号及设计选型 用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。 优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。 一、种类： 1．按材料分 1）钢质电缆桥架（不锈钢） 2）铝合金电缆桥架 3）玻璃钢电缆桥架（手糊和机压两种） 4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料） 2．按形式分 1）槽式 2）托盘式 3）梯级式 4）组合式 3．按表面处理分 1）冷镀锌及锌镍合金 2）喷塑 3）喷漆 4）热镀锌 5）热喷锌 二、执行标准： 1．JB/T10216-2000《电控配电用电缆桥架》 2．企业标准：Q/321182AEG001-1997 3．QB/T1453-92电缆桥架 4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求 5．DB32/144-1996电缆用防火槽合 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44 材料应符合自身的相关标准 钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568 耐火桥架GB8624-1997中B级 3）常用规格 高40 50 60 80 100 150 200 宽60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度 钢制桥架允许最小板厚： 宽B 允许最小板厚& B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.5 1000＜B＜1200 3.0 连接片的厚度至少按桥架同等板厚选用也可选厚一个等级 盖板的板厚可以按桥架的厚度选低一个等级
电缆桥架的规格和型号 不少顾客顾客在选购桥架的时分，不知道怎么选择桥架的标准与厚度，电缆桥架的型号与规格主要看置放电缆的分量和数量，下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅： 一、电缆桥架型号介绍 槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。这些也是目前在中国应用比较多的桥架，多为封闭型桥架。什么样的环境下用什么类型的桥架，这是非常重要的问题。 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。 有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。
二、电缆桥架规格查询 三、如何选择合适的电缆桥架型号 应用自然环境不一样，必须挑选的桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。一般，挑选和选购电缆桥架，只必须留意下列4个关键点。 1、挑选适合的结构特征 电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。 2、依据材料挑选电缆桥架 电缆桥架有钢质、玻璃钢防腐和铝合金型材等几类种类，不一样原材料制成的电缆桥架在特性上各有不同。例如玻璃钢桥架重量较轻；铝合金桥架净重也轻，但价钱偏贵。 3、依据阻燃等级挑选电缆桥架
电缆桥架的规格和型号参考 电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。 一、电缆桥架型号介绍 槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。这些也是目前在中国应用比较多的桥架，多为封闭型桥架。什么样的环境下用什么类型的桥架，这是非常重要的问题。 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。 有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。
二、电缆桥架规格查询 三、如何选择合适的电缆桥架型号 使用环境不同，需要选择的桥架规格、型号都不同，这也就涉及到电线桥架的选购问题。通常，选择和购买桥架，只需要注意以下4个要点。 1、选择合适的结构类型 桥架的类型主要和结构有关，不同结构的桥架应用在不同的环境中。因此，首先要根据具体的施工环境和所期待的桥架的功能来选择最合适的桥架。 2、根据材质选择桥架 桥架有钢制、玻璃钢和铝合金等几种类型，不同材料做成的桥架在性能上各有千秋。比如玻璃钢桥架重量轻；铝合金桥架重量也轻，但价格较贵。 3、根据防火等级选择桥架 如果是对防火有较高要求的环境，不适合使用铝合金桥架，而应该选择阻燃型桥架，这样可以保证桥架的寿命更长。
电缆桥架规格型号厚度参考 电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。 电缆桥架型号： 1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。 2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。 3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气
性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。 电缆桥架规格型号： 大家关键对普遍的槽体式和梯阶式电缆桥架型号规格作出了详细介绍： 1、电缆桥架普遍规格型号槽体式(封闭式)电缆桥架普遍规格型号有：250×250150×250150×300100×250150×200。 2、梯阶式电缆桥架普遍规格型号有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。 电缆桥架国标厚度：
A.电缆桥架宽度≤150~1.0； B.150＜电缆桥架宽度≤300~1.2； C.300＜电缆桥架宽度≤500~1.5； D.500＜电缆桥架宽度≤800~2.0；缆桥架宽度＞800~2.2
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
电缆桥架 组合式电缆楕架XQJ-2H-02 AM BXM M ZW-QJ SOX 25 1 & 1 7K 组合式电缆桥架XQJ-ZH-05 序号型号撰格axH BM kt/it t z?-os5^X1011 $i eo mo?1HX40 1 5$前 3■ 5^X20t 34弭 4ZH-05^2002CI OX 20"J 57, TO b阳FMQQi300X20 |1i %IK 00 ZH-M-409血畑| 1 5U 00 抽-阿』亦50-0 >■ 20i勺i 7. OQ B ZH-05-?0D fiOOXfQ |1? SO ' P MPS-MCi7M?X2Qi i护.04 lA iH-aJ-SflS904X2022ft. fiO 连接片XQJ-ZH-06连接片连接片XQJ-ZH-08 型号规幡BXH ia : k(/fl 1zn o?I4X；40 05i 洋号型号 0XH “ fci/a 1ZN-fliT24XT0 B 02 序号型号 &XH tl kf 1zw-os<9X1000 OSS
梯级式大跨距直通桥架XQJ-T-A 眄型号u 檜体*flk< B l?4n^ l?6F l-2m 1 QJ-T-A-e- 2 100 45 50 66. 30 10 90 2 0J-T-A-10-2 200 150 57.15 8 3 SS 10 90 3 0J-T-A-15-2 200 08 SO 103.40 10. 90 4 OJ-T-A-6-3 100 48 10 70 8 5 14. S5 5 QJ-T-A-10-3 300 150 60 45 88 40 14 ?& 6 0JT-A-15-3 200 71 50 104 65 U ? OJT-A-e 4 100 50 70 74 75 18 S5 8 0J TA 10 4 400 150 63 05 92 30 18 15 9 QJ-T-A-15-4 200 74. 10 108.55 18 85 10 OJ-f-A-6-5 100 53. 30 79.30 23. 40 II 0J-T-A-10-5 500 150 ?5. 6& 98 . SO 23.40 12 0J T-A-15-5 200 76 JO 113 10 23 40 13 QJ T-A-6-6 100 56 55 83 20 27 >5 14 QJ T-A-io e <00 190 48 25 101 40 V ,5 13 QJ-T-A 15 6 200 、9 30 ii7.es 27 95 1C QJ-T-A-C-I 100 ? 1 7591.00 37 05 17 QJ-T-A-10-8 too 150 74. 10 108.55 37 05 18 OJ-T-A-15-8 200 ?4 50124.80 37 05 梯级式大跨距直通桥架XQJ-T-B B H l?2m j st专l?4E 1.5 1 0J-T-8-e- 2 100 71 95 117 65 10 90 2 0J-T-B-10-2 200 ISO 102.?0 150 80 10 90 3 OJ-T-B-15-2 200 12 4 1 5 182 6$ 10 90 4 QJ-T-B-6-3 100 82 5$ 122 20 M OS S OJ T B-10-3 300 150 105 30 155 35 U 95 6 QJ-T B-15 3 200 126 75 18 7 20 14. 95 1OJ-T-B-8-4 <00 100 85 IS 126 10 is as 8 0J-T-B-10-4 150 107 90 159 25 18 15 9 OJ-T-B-15-4 200 129 35 191 10 18 ?5 10 OJ-T-B-6-5 100 87.75 130 65 23. 40 II QJ-T-B-10-5 500 150 110. 50 163.80 23 40 12 QJ-T-B-15-5 200 131 95 195 65 23. 40 13 OJ-T-8-6-6 100 89 70 135 20 27 15 14 QJ-TB-10-e eoo ISO 6S 25 168 35 27. S5 15 OJ-T-S-15 e 200 134 55 200 20 27 95 ie OJ-T-B-6-8 100 96 20 143 00 37 05 17 OJ-T-8-IO-8 800 150 128 09 175 50 37 05 ia QJ-T-8-15-S 200 140 40 207 35 37.05
电缆桥架的规格和型号大全 在各种工程上，电缆桥架是被经常使用的。生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。 电缆桥架的规格选择： 1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。” 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。 5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。 6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。 电缆桥架型号： 无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。 梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。
电缆桥架分类大全介绍 在我们的日常生活里，电缆桥架的使用率越来越高，它确保着大伙儿平常耗电量不易造成走电等安全事故，还维护保养电缆电线不易遭到外界要素而损坏。电缆桥架的类型规范全是有很各种各样，那么电缆桥架的每一种类型都有什么独到见解呢？今天大伙儿就来介绍一下桥架分类有什么。 桥架分类： 经常可以见到的电缆桥架规格型号分别是：没孔拖盘桥架（槽式桥架）、梯式桥架、有孔拖盘桥架（托盘式电缆桥架）。这三种桥架都是有各的优点，是目前我国运用最多的规格型号，接下来大伙儿看一下详细说明。 无孔式托盘批发桥架：也称之为槽式桥架，从下边的图可以看得出来槽式桥架是一种封闭式的电缆桥架，它的封闭式特性给它造成了非常好的抗干扰能力和抗腐蚀优势，可以更强得让电缆不易收到外界因素而损坏。经常被运用在电子设备较多的计算机机房，信号较显著的通讯塔等……务必高灵活体系管理的控制电缆的
地理环境中。 梯式桥架：梯式桥架是生产制造制造行业根据世界各地有关原材料及同业竞争改进新产品开发而成的一个新型桥架，从下边的图可以看得出来它的外观设计跟折叠梯子相近，具有净重比较轻，成本低，产品造型设计别具一格，安装方便快捷、散热、透气性率好等优点。它可用一般直径非常大电缆的铺装，十分问可用高、底压动力电缆的铺装。 有孔式托盘批发桥架：也被他人称作托盘式电缆桥架，从名字可以看出来它跟槽式桥架的款式是相近的，区别就在于托盘式电缆桥架带有打孔，那么这类孔是用以干什么的呢？确信大家都猜到一点，这类孔是用以散热的，也是因为这类孔才让托盘式电缆桥架称作经常被运用的桥架。因而钢制托盘电缆桥架有着净重比较轻、载荷大、外型漂亮、结构简易、机械设备方便快捷等优点。它不仅可用电缆电线机械设备，也可用变频电缆的铺装。
电缆桥架型号表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示） 电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。 注意事项 1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。 2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。 3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。 4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。 5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。 6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。 电缆桥架技术规范 2007-05-18 08:45 一、环境条件 常年平均气温25℃ 极端最高气温55℃ 极端最低气温 -16℃ 空气相对湿度历年日平均最大相对湿度97％，月平均最大相对湿度95％环境温度 -16℃—﹢50℃
电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享： 一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm 150mm×250mm 150mm×300mm 100mm×250mm 150mm×200mm 二，梯级式电缆桥架常见规格有： 100mm×200mm 150mm×200mm 100mm×600mm 150mm×600mm 100mm×800mm 150mm×800mm 100mm×500mm 150mm×500mm 100mm×300mm
150mm×300mm 100mm×400mm 150mm×400mm 三，电缆桥架规格表示方法: XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。 武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。在全国各地设立
了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。更多电缆桥架相关信息请直接拨打咨询电话。
作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 1 范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988 半圆头方颈螺栓 GB/T 93-1987 弹簧垫圈 GB/T 垫圈 GB/T 700-1988 碳素结构钢 GB/T 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980) GB/T 1720-1993 漆膜附着力测定法 GB/T 1764-1989 漆膜厚度测定法 GB/T 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤 (idt IEC68-2-62:1991) GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法 GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989) GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)
2011年电缆桥架国家标准线槽国家标准 电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶2006为基础，由中国工程建设标准化协会电气工程委员会修订。（施行日期：2006..8.1） （托盘、梯架宽度） 电缆桥架宽度~允许最小板厚 电缆桥架宽度≤150~ 1.0 150＜电缆桥架宽度≤300~ 1.2 300＜电缆桥架宽度≤500~ 1.5 500＜电缆桥架宽度≤800~2.0 电缆桥架宽度＞800~ 2.2 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四 种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、 镀锌后喷涂或喷漆。 3.3型号 4.4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为毫米 结构参数长度L宽度B高度B 尺寸系列 2000、3000、 4000、6000100、200、300、 400、500、600、 800 60、75、100、150、200 注：尺寸系列以外的特殊要求，可按合同双方协议制造。3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为毫米 宽度B允许最小板厚
