电缆桥架规格型号图片大全
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。下面小编给大家介绍下电缆桥架的分类及规格型号！
托盘式桥架
托盘式电缆桥架：
托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。
托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。
梯式桥架
梯级式电缆桥架：
XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式桥架

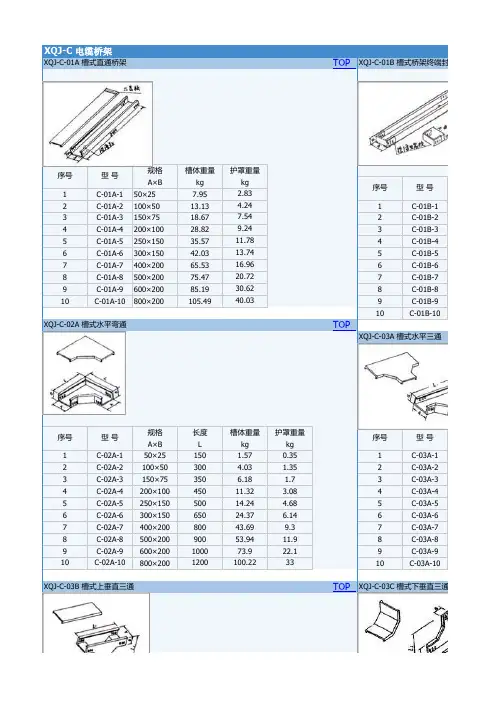

槽式电缆桥架：
槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
组合式桥架
组合式电缆桥架：
组合式电缆桥架是一种最新型桥架，是电缆桥架系列中的第二代产品，它适用各项工程各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便，型式新颖等优点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位，不需要打孔，焊接后就可用管引出，它既可方便工程设计，又方便生产运输，更方便安装施工，是目前电缆桥架中最理想的产品。
大跨距桥架
大跨距电缆桥架：
大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，且由于结构上设计精巧，因而又比一般电缆桥架具有承载能力大等特点的桥架，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设，也可作为地下的工事，河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
例如：地铁、人防工程的电缆沟和电缆隧道内支架。
大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通，以及相应型号的连接件，盖板和支柱。
大跨距电缆桥架备有盖板，需要配盖板时在订货时说明，或按盖板型号订货。
大跨距电缆桥架表面处理分塑料喷塑、镀锌，或烤漆等处理。在腐蚀性环境中，可选用经过塑料喷涂处理的桥架，在一般大气防腐环境中可选用镀锌处理的桥架。
以上通过小编对各种电缆桥架的介绍，相信大家对电缆桥架也有所了解。小编也给大家推荐一家专业生产电缆桥架的厂家—河南宝恒电气设备有限公司。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。欢迎咨询订购宝恒电气产品！
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
大 跨 距 桥 架（一） DA KUA JU QIAO JIA 说明 1、DJ 型大跨距汇线桥架可分为梯级式、托盘式、槽式，分 别用T 、P 、C 。 2、梯级式汇线桥架具有良好的通风性能，不防尘、不防 干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。 3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。 4、槽式、托盘式、梯级式载荷性能参照。（图1） XQJ-DJ 型梯级式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-T-10-3 300 ≤6 80 DJ-T-10-4 400 DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800 XQJ-DJ 型托盘式大跨距汇线桥架（A 型）
型号 B 跨距 载荷 单重kg DJ-P-15-3 300 ≤6 48 DJ-P-15-4 400 DJ-P-15-5 500 DJ-P-15-6 600 DJ-P-15-8 800 XQJ-DJ 型槽式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-C-15-3 300 ≤6 48 DJ-C-15-4 400 DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800 XQJ-DJ 型梯级式大跨距汇线桥架（B 型）
型号B跨距载荷单重kg DJ-T-15-2200 DJ-T-15-3300 DJ-T-15-4400 ≤680 DJ-T-15-5500 DJ-T-15-6600 DJ-T-15-8800 XQJ-DJ型托盘式大跨距汇线桥架（B型） 型号B跨距载荷单重kg DJ-P-15-2200 DJ-P-15-3300 DJ-P-15-4400 ≤640 DJ-P-15-5500 DJ-P-15-6600 DJ-P-15-8800 XQJ-DJ型槽式大跨距汇线桥架（B型）
电缆桥架的型号和规格大全 电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。也可以敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。 一、电缆桥架都有什么类型 1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装
方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
常用控制电缆规格型号 表及说明 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
KVV控制电缆规格型号表
铺设： 聚氯乙烯绝缘电缆长期工作温度为70℃； 交联聚乙烯绝缘电缆长期工作温度为90℃ 敷设电缆的温度不能低于0℃。 允许弯曲半径： 非铠装电缆（R）：R≥6D（D：电缆外径）; 铠装或铜胶带屏蔽电缆：R≥12D; 屏蔽软电缆：R≥10D。 注释：
具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37； R--连接用软电缆（电线），软结构； V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套； B--平型（扁形） S--双绞型； A--镀锡或镀银； F--耐高温； P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装； Y--预制型、一般省略，或聚烯烃护套 FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘； V--聚氯乙烯绝缘或护套； ZR--阻燃型； NH--耐火型； WDZ--无卤低烟阻燃型； WDN--无卤低烟耐火型； 例： RV --铜芯、氯乙烯绝缘，连接电缆（电线）； AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）； RVB-- 铜芯、聚氯乙烯平型连接电线； RVS --铜芯、聚氯乙烯绞型连接电线； RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆 ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆 RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆 RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆 AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线 三、常用电(线)缆类型线缆规格型号含义： BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。 适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。 BVR--表示聚氯乙烯绝缘、铜芯（软）布电线，常常简称软线。 由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。 BVV--表示铜芯、聚氯乙烯绝缘、聚氯乙烯圆型护套电缆，铜芯（硬）布电线。 常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。BVVB--表示铜芯、聚氯乙烯绝缘、聚氯乙烯平型护套电缆。 适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
227 IEC 01(BV) 一般用途单芯硬导体无护套电缆 227 IEC 02(RV) 一般用途单芯软导体无护套电缆 227 IEC 05(BV) 耐温70℃单芯实心导体无护套电缆 227 IEC 06(RV) 耐温70℃单芯软导体无护套电缆 227 IEC 07(BV-90) 耐温90℃单芯实心导体无护套电缆 227 IEC 08(RV-90) 耐温90℃单芯软导体无护套电缆 227 IEC 10(BVV) 聚氯乙烯绝缘与护套轻型电缆 227 IEC 41(RTPVR) 扁型铜皮软线 227 IEC 42(RVB) 扁型无护套软线 227 IEC 43(SVR) 户内装饰照明回路用软线 227 IEC 52(RVV) 轻型聚氯乙烯护套软线 227 IEC 53(RVV) 普通型聚氯乙烯护套软线 227 IEC 71f(TVVB) 聚氯乙烯绝缘与护套电梯及可挠性连接用扁形电缆 227 IEC 74(RVVYP) 聚氯乙烯绝缘耐油聚氯乙烯护套屏蔽型软电缆 227 IEC 75(RVVY) 聚氯乙烯绝缘耐油聚氯乙烯护套非屏蔽型软电缆 245 IEC 03(YG) 导体最高温度180℃耐热硅橡胶绝缘电缆 245 IEC 04(YYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套750V电缆 245 IEC 05(YRYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套750V电缆 245 IEC 06(YYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套500V电缆 245 IEC 07(YRYY) 导体最高温度为110℃的耐热乙烯-乙酸乙烯酯橡皮或其它相当的合成弹性体绝缘、单芯、无护套500V电缆 245 IEC 51(RX) 橡套绝缘软电线与软电缆 245 IEC 53(YZ) 普通强度橡套软线 245 IEC 57(YZW) 普通氯丁胶(或相当的合成弹性体)橡套软线 245 IEC 58(YSF) 圆形氯丁胶(或相当的弹性体)橡套电缆(线) 245 IEC 58f(YSFB) 扁形氯丁胶(或相当的弹性体)橡套电缆(线) 245 IEC 66(YCW) 重型氯丁胶(或相当的合成弹性体)橡套软电缆 245 IEC 70(YTB) 编织护套电梯电缆 245 IEC 74(YT) 高强度橡套电梯电缆 245 IEC 75(YTF) 氯丁或其它相当的合成弹性体橡套电梯电缆 245 IEC 81(YH) 橡皮绝缘高强度橡套电焊机用电缆 245 IEC 82(YHF) 橡皮绝缘氯丁(或相当的合成弹性体)橡套电焊机用电缆 ACSR-720/50 ACSR-720/50钢芯铝绞线 ADSS-PE36 B1 全介质自承式光缆(ADSS光缆) AF-150 镀锡铜芯聚全氟乙丙烯绝缘安装线 AF-200 镀银铜芯聚全氟乙丙烯绝缘安装线 AF-260 镀镍铜芯聚全氟乙丙烯绝缘安装线 AFBG 镀锡铜芯聚四氟乙烯薄膜绝缘玻璃丝编织涂漆电线 AFFP-150 镀锡铜芯聚全氟乙丙烯绝缘与护套屏蔽安装线 AFFP-200 镀银铜芯聚全氟乙丙烯绝缘与护套屏蔽安装线 AFFP-260 镀镍铜芯聚全氟乙丙烯绝缘与护套屏蔽安装线
常见电线电缆的规格型号 BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线 AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线 RV：软铜导体无护套电缆 AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线 RVB：软铜导体扁形无护套电缆 RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线 RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆 至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。目前50平方以下都是等芯。 电线电缆 3.6/6kv 指额定电压（使用场合/电压等级） 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的。常常用于明装电线。 BVR表示聚氯乙烯绝缘，铜芯（软）布电线。常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。 附：电线电缆命名 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例： 额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 (太长了！) “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

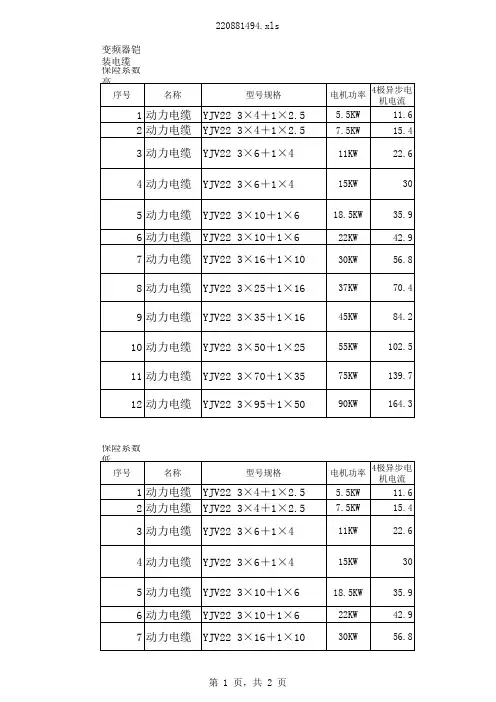

电线电缆规格型号一览表
电线电缆规格型号一览表 60227 IEC 02(RV) 一般用途单芯软导体无护套电缆 60227 IEC 05(BV) 耐温70℃单芯实心导体无护套电缆 60227 IEC 06(RV) 耐温70℃单芯软导体无护套电缆 60227 IEC 07(BV-90) 耐温90℃单芯实心导体无护套电缆 60227 IEC 08(RV-90) 耐温90℃单芯软导体无护套电缆 60227 IEC 10(BVV) 聚氯乙烯绝缘和护套轻型电缆 60227 IEC 42(RVB) 扁型无护套软线 60227 IEC 52(RVV) 轻型聚氯乙烯护套软线 60227 IEC 53(RVV) 普通型聚氯乙烯护套软线 60245 IEC 53(YZ) 普通强度橡套软线 60245 IEC 57(YZW) 普通氯丁胶(或相当的合成弹性体)橡套软线YC 重型橡套软电缆YZ 中型橡套软电缆 60245 IEC 66(YCW) 重型氯丁胶(或相当的合成弹性体)橡套软电缆 60245 IEC 81(YH) 橡皮绝缘高强度橡套电焊机用电缆 AV 铜芯聚氯乙烯绝缘安装用电线AVR 铜芯聚氯乙烯绝缘安装用软电线AVRB 铜芯聚氯乙烯绝缘扁型安装用软电线 AVRS 铜芯聚氯乙烯绝缘绞型安装用软电线 AVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线 BLV 铝芯聚氯乙烯绝缘电线 BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆
BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BLX 铝芯橡皮绝缘棉纱或其它相当纤维编织电线 BLXF 铝芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线 BV 铜芯聚氯乙烯绝缘电线 BVR 铜芯聚氯乙烯绝缘软电缆 BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BX 铜芯橡皮绝缘棉纱或其它相当纤维编织电线 BXF 铜芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线 BXR 铜芯橡皮绝缘棉纱或其它相当纤维编织软电线 BYJ 铜芯交联聚乙烯绝缘电线 DLD-KVV 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套控制电DLD-KVV22 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套钢带铠DLD-KVVP 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套编织屏DLD-KVVP2 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套铜带屏DLD-KYJV 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套控制电缆 DLD-KYJV22 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套钢带铠装控制DLD-KYJVP 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套编织屏蔽控制DLD-KYJVP2 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套铜带屏蔽控制DYJVP 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏DYJVP2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信
电缆线规格型号一览表 2014-04-30 庋藏天下阅 244055 转 1639 转藏到我的图书馆微信分享： 电缆线规格型号一览表 一、电线电缆产品主要分为五大类: 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆 本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。 5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙 ? 采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；
电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。 电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。电缆规格 BV--铜芯聚氯乙烯绝缘电缆(电线) BVR--铜芯聚氯乙烯绝缘软电缆(电线) BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆(电线) BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线) BV-105--铜芯耐热105度聚氯乙烯绝缘电线 BV-ZR?铜芯阻燃型聚氯乙烯绝缘电线 BVR-ZR?铜芯阻燃型聚氯乙烯绝缘软电线 BVV-ZR?铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB-ZR?铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆 BV-ZR-105?铜芯耐热105℃阻燃型聚氯乙烯绝缘电线 BVR-ZR-105?铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆 BVV-ZR-105?铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆 AV-ZR-105?铜芯耐热105℃阻燃型聚氯乙烯绝缘安装电线 电缆规格 AVR-ZR-105?铜芯耐热105℃阻燃型聚氯乙烯绝缘安装软电线 AV-ZR?铜芯阻燃型聚氯乙烯绝缘安装电线?AV-ZR?铜芯阻燃型聚氯乙烯绝缘安装软电线RVB--铜芯聚氯乙烯绝缘平型连接软电线
RVS--铜芯聚氯乙烯绝缘绞型连接软电线 RVV--铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆(电线) RV-105--铜芯耐热105度聚氯乙烯绝缘连接软电线 SYV：实心聚乙烯绝缘射频同轴电缆 SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程 电缆规格 SYWV(Y)、SYKV?有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+物理?发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯) RVVP屏蔽线：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆?电压300V/300V?2-24芯?用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆?用于同轴光纤混合网(HFC)中传输数据模拟信号 KVVP：聚氯乙烯护套编织屏蔽电缆?用途：电器、仪表、配电装置的信号传输、控制、测量 RVV护套线(227IEC52/53)聚氯乙烯绝缘软电缆?用途：家用电器、小型电动工具、仪表及动力照明 AVVR?聚氯乙烯护套安装用软电缆 SBVV?HYA?数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP?聚氯乙烯绝缘电缆 RVS、RVB?适用于家用电器、小型电动工具、仪器、仪表及动力照明连
电缆桥架规格型号图片大全 电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。下面小编给大家介绍下电缆桥架的分类及规格型号！ 托盘式桥架 托盘式电缆桥架： 托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。 托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。 梯式桥架 梯级式电缆桥架： XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式桥架 槽式电缆桥架： 槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
kvv聚氯乙烯绝缘及护套控制电缆 一：特点: 1、用途：本产品供交流额定电压450V/750V或直流电压1000V 及以下配电装置中电器，仪表接线之用。 2、产品使用特性：电缆导体的长期允许工作温度应不超过70℃。敷设时电缆的温度应不低于0℃，敷设时弯曲半径应不小于电缆外径的10倍。有铠装层或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。 3、产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》 4、电缆型号、名称及使用范围: KVV 聚氯乙烯绝缘，聚氯乙烯护套控制电缆敷设在室内、电缆沟中、管道内及地下。 KVVP 聚氯乙烯绝缘，聚氯乙烯护套铜丝编织屏蔽控制电缆敷设在室内、电缆沟中、管道内及地下，具有防干扰能力 KVVr 聚氯乙烯绝缘，聚氯乙烯护套软控制电缆敷设在室内移动要求柔软等场合。 KVVRP 聚氯乙烯绝缘，聚氯乙烯护套铜丝编织屏蔽软控制电缆同上具有防干扰能力。 KVVP2 聚氯乙烯绝缘，聚氯乙烯护套铜带绕包屏蔽控制电缆同上。 KVV22 聚氯乙烯绝缘，聚氯乙烯护套内钢带铠装控制电线敷设在室内、电缆沟中、管道内及地下，能承受较大的机械外力使用。
KVV32 聚氯乙烯绝缘，细钢丝铠装聚氯乙烯护套控制电缆敷设在室内、电缆沟中、管道、竖井内及地下，能承受一定的拉力作用二：型号 （1）R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ 表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编
电缆规格型号代表格的 含义 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV75-5-1(A、B、C） S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编 75：75欧姆5：线径为5MM1：代表单芯 SYWV75-5-1 S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM1：代表单芯 例如：RVVP2*32/0.2RVV2*1.0BVR R:软线VV:双层护套线P屏蔽 2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR:阻燃R:软线S:双绞线 2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV铜芯氯乙烯绝缘连接电缆（电线） AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB铜芯聚氯乙烯平型连接电线 RVS铜芯聚氯乙烯绞型连接电线 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线 2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示 ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV， 如：4*(1*185)+1*950.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，
电缆桥架标准-JB-T10216-2000
电缆桥架标准JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 ￡02819:1980) 1范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验 方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆 桥 架。 2引用标准 F 列标准所包含的条文，通过在本标准中引用而构成为本标准的条 文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本 标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988半圆头方颈螺栓 GB/T 93-1987弹簧垫圈 GB/T 97.1-1985 垫圈 GB/T 700-1988碳素结构钢 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720-1993 漆膜附着力测定法 (eqvlEC93:1980) GB/T 1764-1989 漆膜厚度测定法 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 2423.46-1997 电工电子产品环境试验第 2部分：试验方法试验Ef:撞击摆锤 (idt IEC68-2-62:1991) 玻璃纤维增强塑料耐水性试验方法 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 2575-1989 GB/T 3857-1987 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 GB/T 4956-1985 GB/T 5270-1985 外壳防护等级(IP 代码)(eqvIEC 529:1989) 磁性金属机体上非磁性覆盖层厚度测量 磁性方法(eqvISO 2178:1982) 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv
KVV控制电缆规格型号表
二、使用说明 标准： 聚氯乙烯绝缘控制电缆标准：产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》，IEC60227（60502，60332）; SABS。 本产品供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器，仪表接线之用。 应用： 控制电缆适合布线的电气控制设备和仪器，监测和控制回路，电气保护和测量电源分配单元服务条件的情况下，额定电压为450/750V AC。 铺设： 聚氯乙烯绝缘电缆长期工作温度为70℃； 交联聚乙烯绝缘电缆长期工作温度为90℃ 敷设电缆的温度不能低于0℃。 允许弯曲半径： 非铠装电缆（R）：R≥6D（D：电缆外径）; 铠装或铜胶带屏蔽电缆：R≥12D; 屏蔽软电缆：R≥10D。 注释： 具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；
R--连接用软电缆（电线），软结构； V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套； B--平型（扁形） S--双绞型； A--镀锡或镀银； F--耐高温； P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装； Y--预制型、一般省略，或聚烯烃护套 FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘； V--聚氯乙烯绝缘或护套； ZR--阻燃型； NH--耐火型； WDZ--无卤低烟阻燃型； WDN--无卤低烟耐火型； 例： RV --铜芯、氯乙烯绝缘，连接电缆（电线）； AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）； RVB-- 铜芯、聚氯乙烯平型连接电线； RVS --铜芯、聚氯乙烯绞型连接电线； RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆 ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆 RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆 RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆 AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线 三、常用电(线)缆类型线缆规格型号含义： BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。 适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
电缆型号大全附图HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层 2）BV铜芯聚氯乙烯绝缘电线； BLV铝芯聚氯乙烯绝缘电线； BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线； RV铜芯聚氯乙烯绝缘安装软线；
RVB铜芯聚氯乙烯绝缘平型连接线软线； BVS铜芯聚氯乙烯绝缘绞型软线； RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR聚乙烯绝缘软电线； BYVR聚乙烯绝缘聚氯乙烯护套软线； RY聚乙烯绝缘软线； RYV聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套
五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） 3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯 用途：仪器、仪表、对讲、监控、控制安装
电缆桥架型号规格及厚度 电缆桥架是电气行业中最为常用的一种既能够维护电缆线路，还能下降产生风险事端的建筑材料。跟着科技的开展，电缆桥架的运用率越来越高，而且衍生了很多种不同功用的桥架类型。电缆桥架首要由支架、托臂和装置附件组成，桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物外露天。也能够敷设在建筑物和管廊支架上。今日的这篇文章咱们首要介绍一下现在电缆桥架都有哪些型号以及规格厚度，它们的标准都是什么？ 常常能够见到的电缆桥架类型是：无孔托盘桥架、梯式桥架、有孔托盘桥架。这三种桥架各有各的长处，是现在国内运用最多的类型，接下来咱们看一下具体介绍。 无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。常常被运用在电子设备较多的机房，信号较
激烈的通讯塔等...需求高灵敏系统的操控电缆的环境中。 梯式桥架：梯式桥架是行业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。 有孔式托盘桥架：也被人称为托盘式桥架，从姓名就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任咱们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。它不只适用于电力电缆设备，也适用于操控电缆的敷设。
电缆线规格型号一览表 2016-09-09 牵手hte2h...转自庋藏天下 电缆线规格型号一览表 一、电线电缆产品主要分为五大类: 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆 本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用围广泛，使用电压在1kV 及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温
/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。 5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙 ? 采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等； 改变产品结构如：耐火电缆等； 提高工艺要求如：医用线缆等； 组合产品如：OPGW等； 方便安装和降低装备成本如：预制分支电缆等。 二电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信 电缆型号-矿用通信电缆型号-铠装电缆规格型号 1）类别：H——市通信电缆 HP——配线电缆
电线电缆规格型号一览表 60227 IEC 01(BV) 一般用途单芯硬导体无护套电缆 60227 IEC 02(RV) 一般用途单芯软导体无护套电缆 60227 IEC 05(BV) 耐温70℃单芯实心导体无护套电缆 60227 IEC 06(RV) 耐温70℃单芯软导体无护套电缆 60227 IEC 07(BV-90) 耐温90℃单芯实心导体无护套电缆 60227 IEC 08(RV-90) 耐温90℃单芯软导体无护套电缆 60227 IEC 10(BVV) 聚氯乙烯绝缘和护套轻型电缆 60227 IEC 42(RVB) 扁型无护套软线 60227 IEC 52(RVV) 轻型聚氯乙烯护套软线 60227 IEC 53(RVV) 普通型聚氯乙烯护套软线 60245 IEC 53(YZ) 普通强度橡套软线 60245 IEC 57(YZW) 普通氯丁胶(或相当的合成弹性体)橡套软线 YC 重型橡套软电缆 YZ 中型橡套软电缆 60245 IEC 66(YCW) 重型氯丁胶(或相当的合成弹性体)橡套软电缆 60245 IEC 81(YH) 橡皮绝缘高强度橡套电焊机用电缆 AV 铜芯聚氯乙烯绝缘安装用电线 AVR 铜芯聚氯乙烯绝缘安装用软电线 AVRB 铜芯聚氯乙烯绝缘扁型安装用软电线 AVRS 铜芯聚氯乙烯绝缘绞型安装用软电线 AVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线 BLV 铝芯聚氯乙烯绝缘电线 BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BLX 铝芯橡皮绝缘棉纱或其它相当纤维编织电线 BLXF 铝芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线BV 铜芯聚氯乙烯绝缘电线 BVR 铜芯聚氯乙烯绝缘软电缆 BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BX 铜芯橡皮绝缘棉纱或其它相当纤维编织电线 BXF 铜芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线BXR 铜芯橡皮绝缘棉纱或其它相当纤维编织软电线 BYJ 铜芯交联聚乙烯绝缘电线 DLD-KVV 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套控制电DLD-KVV22 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套钢带铠DLD-KVVP 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套编织屏DLD-KVVP2 铜芯低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯护套铜带屏DLD-KYJV 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套控制电缆DLD-KYJV22 铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套钢带铠装控制
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型：
一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；
电缆桥架类型分析标准型号及设计选型 用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。 优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。 一、种类： 1．按材料分 1）钢质电缆桥架（不锈钢） 2）铝合金电缆桥架 3）玻璃钢电缆桥架（手糊和机压两种） 4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料） 2．按形式分 1）槽式 2）托盘式 3）梯级式 4）组合式 3．按表面处理分 1）冷镀锌及锌镍合金 2）喷塑 3）喷漆 4）热镀锌 5）热喷锌 二、执行标准： 1．JB/T10216-2000《电控配电用电缆桥架》 2．企业标准：Q/321182AEG001-1997 3．QB/T1453-92电缆桥架 4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求 5．DB32/144-1996电缆用防火槽合 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44 材料应符合自身的相关标准 钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568 耐火桥架GB8624-1997中B级 3）常用规格 高40 50 60 80 100 150 200 宽60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度 钢制桥架允许最小板厚： 宽B 允许最小板厚& B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.5 1000＜B＜1200 3.0 连接片的厚度至少按桥架同等板厚选用也可选厚一个等级 盖板的板厚可以按桥架的厚度选低一个等级
