第四章粉末冶金成形技术
一、粉末冶金成形定义：
用金属粉末或金属与非金属粉末的混合物作原料，采用压制、烧结及后处理等工序来制造某些金属材料、复合材料或制品的工艺技术。粉末冶金生产工艺与陶瓷制品的生产工艺相似，因此粉末冶金成型技术又常常叫金属陶瓷法。
方法：将均匀混合的粉末材料压制成形，借助粉末原子间的吸引力和机械啮合作用，使制品结合成为具有一定强度的整体，然后再高温烧结，进一步提高制品的强度，获得与一般合金相似的组织。
二、粉末冶金材料或制品
1. 难熔金属及其合金（如钨、钨——钼合金）；
2. 组元彼此不相溶，熔点十分悬殊的特殊性能材料，如钨——铜合金；
3. 难溶的化合物或金属组成的复合材料（如硬质合金、金属陶瓷）
三、粉末冶金成型技术特点：
1. 某些特殊性能材料的唯一成型方法；
2. 可直接制出尺寸准确，表面光洁的零件，是少甚至无切削的生产工艺；
3. 节约材料和加工工时；
4. 制品强度较低；
5. 流动性较差，形状受限；
6. 压制成型的压强较高，制品尺寸较小；
7. 压模成本较高。
四、粉末冶金成形过程
原始粉末+添加剂→混合→压制成型→烧结→零件成品
五、粉末冶金工艺理论基础
一）、金属粉末的性能
金属粉末的性能对其成型和烧结过程及制品质量有重要影响，分为化学成分、物理性能和工艺性能。
固态物质按分散程度不同分为致密体、粉末和胶体。
致密体：通常所说的固体，粒径在1mm以上；
胶体微粒：粒径在0.1μm以下；
粉末体或简称粉末：粒径介于二者之间。
1. 粉末的化学成分
主要金属或组元的含量，杂质或夹杂物的含量，气体的含量。
金属的含量一般不低于98-99%。
2. 粉末的物理性能
1）颗粒形状：球状、粒状、片状和针状。影响粉末的流动性、松装密度等。
2）粒度：粉末颗粒的线性尺寸，用“目”来表示，用筛分法等测量。对压制时的比压、烧结时的收缩及烧结制品的力学性能有影响。
3）粒度分布：按粒度不同分为若干级，每一级粉末（按质量、数量或体积）所占的百分比。对粉末的压制和烧结有影响。
4）颗粒比表面积：单位质量粉末的总表面积，可算出颗粒的平均尺寸。对粉末的压制和烧结有影响。
3. 粉末的工艺性能
1）流动性：粉末的流动能力，用50g粉末在规定条件下从标准漏斗中流出所需的时间来表示,单位为s/50g。
等轴状或粗颗粒的粉末流动性好，但受颗粒粘附作用的影响。
流动性直接影响压制操作时的自动装粉和最终得到的压件密度的均匀性。
2）松装密度
在规定条件下粉末自由填充单位容积的重量，单位为g/cm3.
颗粒较粗、密度较大的粉末，松装密度大。
松装密度不同，压制成形坯料的高度或孔隙率不同。
3）压缩性
在加压条件下粉末被压缩的程度，用规定压力下粉末所能达到的压坯密度表示。
提高压制力或松装密度、减小压坯速度或粉末的强度，压缩性增大，压坯密度增加。
4）成形性
粉末被压缩成一定形状并在后续加工中保持这种形状的能力。
一定压力下获得的压坯强度越高，成形性越好。
二、粉末压制原理
1.压制的机理：在模具或其他容器中，在外力作用下，将粉末紧实成具有预定形状和尺寸的工艺过程。
松散粉末加压→(1空隙被填满 2.氧化膜被破碎 3.接触面积增大 4.原子产生吸引力5颗粒间机械咬合作用增强)→具有一定密度和强度的压坯
三、粉末烧结原理
烧结定义：粉末或压坯在低于主要组分熔点的温度下加热并保温一定时间，使粉末颗粒间产生一系列物理、化学变化（原子扩散、固溶和化合），从而获得一定的物理及力学性能的材料或制品的工序。
烧结目的：通过颗粒间的冶金结合以提高其强度。
烧结原理：（1.表面能大 2.结构缺陷多 3.活性状态原子多）→加热→（1.粉末物质迁移2.再结晶 3.晶粒长大）→颗粒接触面积增大→压坯空隙减少，密度增大，强度增加
烧结分类
1. 固相烧结：烧结发生在低于其组成成分熔点的温度，成分不发生熔化。
2. 液相烧结：烧结发生在两种组成成分熔点之间，烧结过程中液体、固体同时存在。
如硬质合金和金属陶瓷制品的烧结。液相烧结时，在液相表面张力的作用下，颗粒相互靠紧，故烧结速度快，制品强度高。
烧结时的影响因素：
烧结温度、烧结时间和大气环境、粉末材料、颗粒尺寸及形状、表面特性以及压制压力等。
烧结温度的影响：
1）烧结温度过高或时间过长，会使压坯歪曲或变形，其晶粒亦大，产生所谓的“过烧”的废品；
2）烧结温度过低或时间过短，则产品的结合强度等性能达不到要求，产生所谓的“欠烧”的废品。
常用材料的烧结温度和烧结气氛如课本表4.2所示
四、粉末冶金工艺流程
粉末制备、粉末预处理、成形、烧结和烧结后处理
一）、粉末的制备
主要取决于该材料的性能及制取方法的成本。

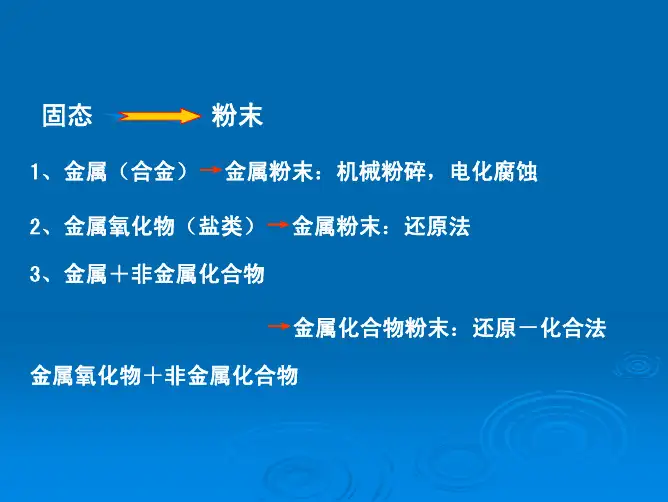

按转变的作用原理将粉末制取方法分为：
☆机械法☆物理化学法
机械法：将原材料进行机械粉碎，而其化学成分基本不发生变化；
物理、化学法：借助物理或化学作用改变材料的聚集状态或化学成
分来获得粉末。
1. 机械法：靠压碎、击碎和磨削等作用，将块状金属或合金粉碎成粉末的制粉方法。
1）粉碎法：球磨法，适用脆性材料或通过脆化处理的金属粉末，是粉碎法中最常用的方法。
但对于软态金属粉，可采用漩涡研磨法，即通过螺旋桨的作用产生漩涡高速气流，使金属颗粒自行相互撞击而磨碎。
2）雾化法：采用高速的气流或水流，使液态金属雾化、冷凝成细小粒状金属粉末。
工艺简单，可连续、大量生产而被广泛应用。
2. 物理、化学方法
1）物理法：蒸气冷凝法，将金属蒸气冷凝而制取金属粉末。制取蒸气压较大的金属，如Zn等，要求金属具有较低的熔点和较高的挥发性。
2）化学法：还原法、电解法
☆电解法
金属盐水溶液中电解沉积金属粉末。制粉工艺简单，粉末纯度高，颗粒呈树枝状，其成形性和烧结性好，但生产成本比还原法和雾化法要高，因此只是特殊性能要求时采用。
二）、粉末预处理
1.退火
2.筛分3混合4制粒（p244）
三）、粉末的成形

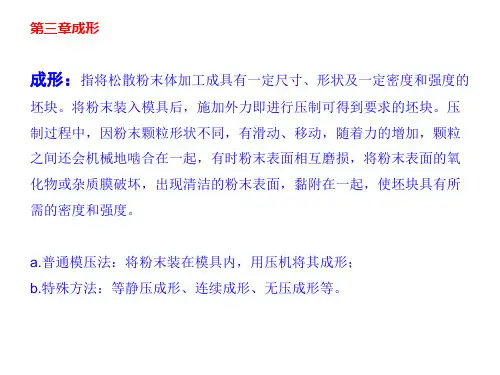

1.粉末成形过程
将松散的粉末置于压模中受一定的压力后，使其成为具有一定尺寸、形状、密度、强度的压坯。
1）粉末颗粒产生相对移动并重新排布，孔隙被填充，随着压力增大，使压坯密度急剧增大，达到最大松装密度。
2）粉末颗粒相互压紧，再继续增大压力时，压坯密度无变化；
3）随着压力继续增加，粉末颗粒发生弹、塑性变形或脆断，压坯密度进一步增大。
2. 粉末成形方法
封闭钢模压制成形：常温下将金属粉末装入钢模型腔中，通过模冲对粉末加压使之成型为压坯。
1）单向压制：阴模和下模冲不动，上模冲单向对粉末施加压力。模具简单，操作方便，生产率高，但由于上模冲和阴模间摩擦阻力作用，使制品上下两端密度不均匀。
压坯直径越小，高度越大，密度越不均匀。
适用于压制高度或厚度较小的制品。
2）双向压制：阴模固定不动，上、下模冲以大小相等，方向相反的压力同时对粉末施加压力，使得制品中间密度低、两端密度高。
压坯密度较单向压制均匀，适用于压制高度或厚度较大的制品。
3）浮动模压制：阴模由弹簧支撑。开始下模冲固定不动，由上模冲对粉末施压，当施压一定程度时，模壁与粉末间的摩擦力增大，超过弹簧的支撑力时，阴模将与上模冲一起运动，相当于下模冲上升，实现双向压制。
压坯密度较单向压制均匀，适用于压制高度或厚度较大的制品。
4）引下法：阴模不断被加压，与上模冲一起下将，当压制结束后，上模冲回升，阴模继续下降，直到下模冲上的压坯呈静止状态脱出。
压制形状复杂的零件和因摩擦力小而不能浮动压制的制品。
3. 粉末成型中的基本问题
1）摩擦措施：压坯从阴模中脱出时，与阴模壁的摩擦阻碍脱模。
措施：采取一定的润滑剂混合金属粉末中，但会对压坯的性能产生影响，另一个方法是模壁润滑法。
2）压坯沿高度密度不均：压制过程中会产生垂直压模壁的侧压力，侧压力的作用使靠近模壁的外层粉末与模壁之间产生摩擦，使接近模冲断面处压力大，远离模冲端面处压力减小，压力分布不均使压坯各个部分密度分布的不均匀。
措施：①减小摩擦力，在模具内壁上涂抹润滑油，或提高模具内壁的表面光洁度；②采用双向压制可改善；③设计模具时，尽量减小高径比。四）、烧结工艺
将成型的坯体在低于其主要成分熔点的温度下加热，粉体相互结合并发生收缩与致密化，形成具有一定强度和性能的固体材料的过程。
烧结是一个自发的不可逆的过程，系统表面能降低是推动烧结进行的基本动力。
1）、烧结过程：
a . 烧结初期：坯料中颗粒重排，接触处产生键合，空隙变形、缩小（大气孔消失），固—气总表面积没有变化。
b. 烧结中期：传质开始，粒界增大，空隙进一步变形，变小，但仍然连通，形如隧道。
c. 烧结后期：传质继续进行，粒径增大，气孔变成孤立闭气孔，密度达到95%以上，制品强度高。
2）烧结方法
a.连续烧结：待烧结材料连续地、平稳地通过烧结炉进行烧结。
生产率高，适用于大批、大量生产。
b. 间歇烧结：在炉内分批烧结零件的方式。
生产率低，适用于单件、小批生产。
c. 固相烧结：烧结速度较慢，制品强度较低。
d. 液相烧结：烧结速度较快，制品强度较高，用于具有特殊性能的制品。3）,影响粉末制品烧结质量的因素
粉末制品的烧结质量取决于烧结温度、烧结时间和烧结气氛。
a. 烧结温度和时间：烧结温度过高或过低，时间过长或过短，都会使产品性能下降。通常烧结温度高，保温时间短。
b. 烧结气氛：烧结时通常采用还原性气氛，以防压坯烧损并可使表面氧化物还原。
4）.烧结后处理
a. 复压:提高烧结体的精度和性能而进行的施加压力的处理方法。
b. 浸渗: 利用烧结件空隙，在烧结件中浸入各种液态的过程。
浸油和塑料可改善烧结体的润滑性；浸熔融金属可改善烧结体的强度和耐磨性。
c. 切削加工:在制品上加工横槽、横孔等.
d. 热处理:进一步提高制品的强度和硬度。
e. 表面保护处理提高制品的耐蚀性等性能。
五、粉末制品的结构工艺性（参照课本表4.3)
1. 尽量采用形状简单、对称的形状，避免截面变化过大以及窄槽、球面等。
2. 避免局部薄壁，壁厚一般不小于2mm，壁厚尽量均匀,以利于装粉压
实和防止出现裂纹。
3.避免侧壁上的径向孔和径向槽出现，这个一般是不能压制的，需要在烧结后用切削加工来完成。
4.沿压制方向的截面有变化时，只能沿压制方向逐渐缩小，而不能逐渐增大，以利压实。
5.各壁的交接处应避免尖角，采用圆角或倒角过渡。圆角半径不小于0.5mm，球面部分应留出小块平面。
6.锥面和斜面需要一段平直带，避免模具出现易损现象。
7.与压制方向一致的内孔、外凸台等，要有一定的锥度，可以简化模冲结构，利于脱模。
8. 阶梯圆柱体每级直径之差不宜大于3mm，每级长度与直径之比应在3以下。表4.3的4.
9. 粉末冶金制品上无法压制出网状花纹。表4.3的5
10. 粉末冶金制品上应避免小而薄的凸台，不利于制出工件，如表中的11.
11. 壁厚应均匀，尽量采用对称结构，以利于压坯密度均匀，表中的13.
六、粉末冶金材料
粉末冶金常用制作减摩材料、结构材料、摩擦材料、硬质合金、难溶金属材料、过滤材料、金属陶瓷、无偏析高速工具钢、磁性材料、耐热材料等。
一）硬质合金
硬质合金是粉末冶金工具材料的一种，主要用于制造高速切削硬而韧材料的刀具，制造某些冷作模具、量具及不受冲击、震动的高耐磨零件。
1. 硬质合金的性能特点
1）具有很高的常温硬度（69-81HRC），高的热硬性（可达900-1000℃），优良的耐磨性。
2）具有较高的抗压强度（可达6000MPa），但抗弯强度较低；
3）良好的耐蚀性（抗大气、酸、碱等）和抗氧化性；
4）线膨胀系数小。
2 硬质合金的应用
1）用作刀具材料。硬质合金作刀具材料的用量最大，如车刀、铣刀、刨刀、砖头等；
2）用作模具材料。用硬质合金作模具主要是指冷作模，如冷拉模、冷冲模、冷挤压模和冷镦模等；
3）用作量具及耐磨零件。如千分尺、块规、塞规等。
二）含油轴承材料
含油轴承材料是一种具有多孔性的粉末冶金材料，常用以制造轴承零件。这种材料压制成轴承后，放在润滑油中浸润，由于粉末冶金材料的多孔性，在毛细现象作用下，可吸附大量润滑油，故称为含油轴承。
常用的含油轴承有铁基和铜基含有轴承两类
1. 铁基含油轴承：是铁-石墨（0.5-3%）粉末冶金材料，硬度为30-110HBS，或铁-硫（0.5-1%）-石墨（1-2%）粉末冶金材料，硬度为35-70HBS；
2. 铜基含油轴承：常用的是青铜粉末与石墨粉末制成的冶金材料，它具有较好的导热性、耐蚀性，但承压能力较铁基含油轴承小。
含油轴承材料一般用于制作中速、轻载荷的轴承，尤其适宜制作不能经常加油的轴承，如纺织机械、电影机械、食品机械等的轴承。
三）、铁基结构材料
铁基结构材料是以碳钢和合金钢粉末为主要原材料，采用粉末冶金方法制作结构零件。
用这类材料制作的结构零件具有制品精度高，表面粗糙值低，不需要或只需少量切削加工，节省材料，提高生产率等特点。制品还可通过热处理方法强化和提高耐磨性。
这类材料广泛用于制作各种机械零件，如机床上的调整垫圈、调整环等，汽车制造中的油泵齿轮等。
高速钢种类详解 简介：高速钢又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒等碳化物形成元素。合金元素总量达10～25%左右。它在高速切削产生高热情况下(约500℃)仍能保持高的硬度，HRC能在60以上。这就是高速钢最主要的特性——红硬性。而碳素工具钢经淬火和低温回火后，在室温下虽有很高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。 高速钢的热处理工：艺较为复杂，必须经过退火、淬火、回火等一系列过程。退火的目的是消除应力，降低硬度，使显微组织均匀，便于淬火。退火温度一般为860～880℃。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1220～1250℃，后油冷。工厂均采用盐炉加热。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。 高速钢种类： 有钨系高速钢和钼系高速钢两大类。钨系高速钢有W18Cr4V,钼系高速钢有W6Mo5Cr4V等。规格主要有圆钢和方钢。钢材的表面要加工良好，不得有肉眼可见的裂纹、折叠、结疤和发纹。冷拔钢材表面应洁净、光滑、无夹杂和氧化皮等。 高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。高速钢按化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。 普通高速钢 图一：高速钢是制造形状复杂、磨削困难的刀具的主要材料。
粉末冶金粉体常见的制备方法及综述Powder metallurgy powder and preparation method of common 摘要：粉末冶金方法起源于公元前三千多年。制造铁的第一个方法实质上采用的就是粉末冶金方法。粉末冶金制品的应用范围十分广泛，从普通机械制造到精密仪器；从五金工具到大型机械；从电子工业到电机制造；从民用工业到军事工业；从一般技术到尖端高技术，均能见到粉末冶金工艺的身影。目前，我国粉末冶金行业整体技术水平低下、工艺装备落后，与国外先进技术水平相比存在较大差距。本文介绍了粉末冶金粉体的制备方法，包括物理方法和化学方法，物理法包括机械粉碎法，化学法包括气相沉积法、雾化法和电解法，气相沉积法、雾化法和电解法目前在工业上已经得到了广泛的应用。 关键词：粉末冶金；粉体；气相沉积法，雾化法，电解法Abstract: the method of powder metallurgy originated in three thousand years . Manufacture of iron for the first method is essentially by powder metallurgy method. Powder metallurgy products, a wide range of applications, from the ordinary machinery manufacturing of precision instrument; from the hardware to the large machinery; from electronics to motor manufacturing; from the civilian industry to the military industry; from the general technology to sophisticated high technology, can see the figure of powder metallurgy
1.粉末冶金：制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料， 经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。 2.二次颗粒：单颗粒以某种方式聚集就构成二次颗粒 3.松装密度：粉末在规定条件下自然充填容器时，单位体积内自由松装粉末体的质量 g/cm3。 4.孔隙率：孔隙体积与粉末体的表观体积之比的百分数称为孔隙度（θ）。 5.中位径：将各种粒级粉末个数或百分数逐一相加累积并做图，可以得到累积分布曲线， 分布曲线对应５０％处称为中位径 弹性后效：在压制过程中，粉末由于受力而发生弹性变形和塑性变形，压坯内存在着很大的内应力，当外力停止作用后，压坯便出现膨胀现象 6.合批：将成分相同而粒度不同的粉末进行混合，称为合批 7.烧结机构：研究烧结过程中各种可能的物质迁移方式及速率。 8.热压：热压又称为加压烧结，是把粉末装在模腔内，在加压的同时使粉末加热到正常 烧结温度或更低一些的温度，经过较短时间烧结成致密而均匀的制品。 9.活化烧结：是指采用化学或物理的措施，使烧结温度降低、烧结过程加快，或使烧结 体的密度和其它性能得到提高的方法。 10.单颗粒：粉末中能分开并独立存在的最小实体称为单颗粒。 11.振实密度：粉末装于振动容器，规定条件下，经振动敲打后测得的粉末密度。 12.粒度：以mm或μm的表示的颗粒的大小称颗粒直径，简称粒径或粒度。 13.混合：将两种或两种以上不同成分的粉末混合均匀。分为机械法和化学法。 14.搭桥：粉末在松装堆集时，由于表面不规则，彼此之间有摩擦，颗粒相互搭架而形成 拱桥孔洞的现象。 15.快速冷凝技术的特点：（1）急冷可大幅度地减小合金成分的偏析；（2）急冷可增加合 金的固溶能力；（3）急冷可消除相偏聚和形成非平衡相；（4）某些有害相可能由于急冷而受到抑制甚至消除；（5）由于晶粒细化达微晶程度，在适当应变速度下可能出现超塑性等。 16.粉末颗粒的聚集形式：聚合体、团粒、絮凝体；区别：通过聚集方式得到的二次颗 粒被称为聚合体或聚集颗粒；团粒是由单颗粒或二次颗粒靠范德华力粘接而成的，其结合强度不大，用研磨。擦碎等方法在液体介质中容易分散成更小的团粒或二次颗粒或单颗粒；絮凝体则是在粉磨悬浊液中，由单颗粒或二次颗粒结合成的更松软的聚集颗粒。 17.减少因摩擦出现的压力损失的措施：1）添加润滑剂、2）提高模具光洁度和硬度、3） 改进成形方式，如采用双面压制等。 18.粉末冶金技术的优点：1. 能生产用普通熔炼方法无法生产的具有特殊性能的材料：① 能控制制品的孔隙度(多孔材料、多孔含油轴承等)；②能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材料（钨-铜假合金型的电触头材料、金属和非金属组成的摩擦材料等）；③能生产各种复合材料。 2.粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越：①高合金粉末冶金材料的性能比熔铸法生产的好（粉末高速钢可避免成分的偏析）；②生产难熔金属材料或制品，一般要依靠粉末冶金法（钨、钼、铌等难熔金属）。缺点：1、粉末成本高；2、制品的大小和形状受到一定限制；3、烧结零件的韧性较差。 19.粉末料预处理的方式及作用：1、退火：还原氧化物，消除杂质，提高纯度；消除加工 硬化，稳定粉末的晶体结构；钝化金属，防止自燃。2、混合：使不同成分的粉末混合均匀，便于压制成形和后续处理。3、筛分：筛分的目的在于把颗粒大小不匀的原始粉
粉末冶金工艺基本知识 粉末冶金成形 粉末冶金工艺及材料 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点： 1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。 2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。 3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。 粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。随着粉末冶金生产技术的发展，粉末冶金及其制品将在更加广泛的应用。 1 粉末冶金基础知识 ⒈1 粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴ 粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。图描绘了由若干一次颗粒聚集成二次颗粒的情形。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵ 颗粒形状 即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶ 比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴ 填充特性 指在没有外界条件下，粉末自由堆积时的松紧程度。常以松装密度或堆积密度表示。粉末
分析粉末冶金高速钢制造工艺 20世纪60年代后期在瑞典开发成功，并于70年代初期进入市场。该工艺可在高速钢中加入较多合金元素而不会损害材料的强韧性或易磨性，从而可制成具有高硬度、高耐磨性、可吸收切削冲击、适合高切除率加工和断续切削加工的刀具。 高速钢刀具材料主要由两种基本成分构成：一种是金属碳化物(碳化钨、碳化钼或碳化钒)，它赋予刀具较好的耐磨性；二是分布在周围的钢基体，它使刀具具有较好的韧性和吸收冲击、防止碎裂的能力。制备普通高速钢时，是将熔化的钢水从钢水包中注入铸模，使其缓慢冷却凝固。此时，金属碳化物从溶液中析出，并形成较大的团块。高速钢中添加的合金含量越多，碳化物团块就越大。达到某一临界点时，可形成尺寸极大的碳化物团块(直径可达40mm)。出现大的碳化物团块的临界点根据钢锭的尺寸以及其它因素而略有不同，但一般是在碳化钒含量达到约4%时发生。通过对钢锭进行锻造、轧制等后续加工，可以粉碎其中一部分碳化物团块，但不可能将其完全消除。虽然增加钢材中金属碳化物颗粒的数量可以改善材料的耐磨性，但随着合金含量的增加，碳化物的尺寸及团块数量也会随之增加，这对于钢材的韧性会产生极其不利的影响，因为大的碳化物团快可能成为产生裂纹的起始点。 粉末冶金高速钢的制备工艺与普通高速钢的制备工艺不同，熔化的钢水不是直接注入铸模，而是通过一个小喷嘴将其吹入氮气流中进行雾
化，喷出的雾状钢水迅速冷却为细小的钢粒(直径小于1mm)。由于钢水溶液中的碳化物在快速冷却过程中来不及沉淀和形成团快，因此获得的钢粒中碳化物颗粒细小且分布均匀。将这些钢粉过筛后置入一个钢桶中，并将钢粉中间的空气抽净形成真空状态，然后在高温、高压下将钢桶中的钢粉压制成型，即可得到致密度为100%的粉末冶金高速钢毛坯。这一制备工艺被称为热等静压(hotisostaticpressing,HIPing)成型。然后可对毛坯进行锻造、轧制等后续加工。 利用热等静压成型工艺制备的粉末冶金高速钢中的碳化物颗粒非常细小，而且不管其合金含量为多少，这些碳化物颗粒都可均匀分布于整个高速钢基体中。
硬质合金的研究和应用 The studies and applications of cemented carbide 作者：何梓秋机械类创新实验班 3112010441 内容摘要：硬质合金由于具有高硬度，高抗压强度，高热硬性以及高耐磨性，高耐腐蚀性，常用于制造切削工具和耐磨零部件。广泛应用于军工、航天航空、机械加工、冶金等领域。本文将通过新型硬质合金的研发和硬质合金制造工艺的进步两条路径对硬质合金的研究进行介绍。再结合各种硬质合金的特性，介绍其具体的应用。 Abstract：Because cemented carbide has high hardness，high compressive strength，high abrasive resistance and high corrosion resistance，it is always used for manufacture cutting tools and wear-resistant parts.It provides widely applications in war industry,aerospace,machine work，metallurgy and so on.This thesis will describe the studies of cemented carbide on two ways,the inventions of new-type cemented carbide and the progress of manufacturing process for cemented carbide.And then this thesis will introduce the specific applications combining the characteristics of every type of cemented carbide. 关键词：硬质合金，研究，应用，金属碳化物，粉末冶金 Keywords:cemented carbide，studies，applications，metal carbide，powder metallurgy 关于硬质合金的基础知识 一．硬质合金的起源 早在1923年，德国科学家施勒特尔为了提高拉丝模质量，往碳化钨粉末中加进10%～20%的钴做粘结剂，发明了世界上人工制成的第一种硬质合金。 虽然用这种硬质合金制造成的刀具进行切割钢材很容易产生刀刃磨损甚至断裂，但是硬质合金因此得以面世，为至今几乎长达一个世纪的硬质合金研究、发展及应用开辟了起点。 二．硬质合金的成分、分类和牌号 硬质合金是一种金属陶瓷，它的组成是：基体为金属碳化物（如WC、TiC、TaC等），Co、Ni、Mo等金属粉末则充当粘结剂。于是硬质合金具是有金属性质的粉末冶金材料，它具有高硬度，高抗压强度，高热硬性以及高耐磨性，高耐腐蚀性，常用于制造切削工具、刀具、钴具和耐磨零部件。它的分类及牌号如下： 1．钨钴类硬质合金 主要成分是碳化钨（WC）和粘结剂钴（Co）。牌号由“YG”（“硬、钴”两字汉语拼音字首）和平均含钴量（质量分数X 100）组成。例如YG6，表示平均ωCo=6%，余量为碳化钨的钨钴类硬质合金。
安全管理编号：LX-FS-A81397 粉末冶金基础知识 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
粉末冶金基础知识 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 （一）粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。
实际的粉末往往是团聚了的颗粒，即二次颗粒。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵颗粒形状即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴填充特性 指在没有外界条件下，粉末自由堆积时的松紧程
粉末冶金模具材料之粉末冶金高速钢 粉末冶金模具材料之粉末冶金高速钢 2011年09月13日 粉末冶金高速钢（PMHSS）是高速钢中的上品，国内多数工具厂对它只有一个模糊的概念，只知它是一种性能优良的高级高速钢。硬度65HRC的高速钢，在表面粗糙度为Ra0.5μm时，抗弯强度为5GPa；另一种硬度为70HRC 的高速钢，在表面粗糙度为Ra0.2μm时，也能达到5GPa的抗弯强度。这只能只能在近代PMHSS上实现。在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显优势，应用相当广泛。 在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显优势，应用相当广泛。 粉末冶金高速钢的冶炼不同，经过电弧炉或感应熔炼炉熔化的钢液不是直接浇注成钢锭，而是将熔化的钢液通过喷嘴，喷入到高压氮气流中，钢液被迅速雾化冷却成细小的钢粒，其直径一般小于1mm。再将这样制成的钢粉装入钢桶，对钢桶抽真空，使桶中钢粉间的空气抽净成真空状态，然后焊合钢桶，再在高温高压下将钢桶中的钢粉压制成形，形成热等静压烧结制备工艺。由此可生产出致密度几乎为100%的粉末冶金高速钢坯料，然后接下来再锻造、轧制成钢材由于粉末冶金在喷雾制粉过程中，钢液冷却速度十分快，避免
了普通高速钢铸锭过程中的许多缺陷，雾化的钢液中碳化物来不及聚集长大形成团块状，因此碳化物颗粒细小而均匀，一般为1～3μm(最大尺寸不超过 6μm)，这就大大提高了钢的强度和韧性。 高速钢含有大量W、Mo、Cr、V等元素，其与碳形成的合金碳化物提高了钢材性能。由于粉末高速钢冶炼的独特性，合金元素含量更高，尤其是高V、高Co钢的应用较为普遍。高速钢中的W、Mo作用相似，与碳形成的合金碳化物通过溶解及析出强化，使高速钢具有特殊的二次硬化效果，红硬性大大提高；钢中V是强的碳化物形成元素，VC细小弥散，提高了钢的耐磨性，随着V 含量的提高，高速钢的抗磨粒磨损性能大幅提升；Co是固溶强化最强的合金元素之一，通过固溶基体强化来提高高速钢的硬度及热硬性，改善了刀具切削性能，使刀具寿命大为提高。图1为几种粉末高速钢与典型高速钢的性能特点对比。 粉末冶金高速钢性能十分优越,它具有高强度、高硬度、高韧性、高耐磨性，以及可加工性好的特点，是一种介于硬质合金和高速钢之间的新材料。由于粉末冶金高速钢制造的刀具的切削性能在所有切削加工领域内全面超越了原来的高速钢，其韧性优于整体硬质合金刀具而越来越受到工具行业的青睐。 粉末高速钢由于良好的组织一致性和碳化物的无偏析，弥补了普通冶炼高速钢的严重缺陷，使钢材质量和性能全面提高。粉末冶金高速钢刀具在加工铁基高温合金、钛合金、超高强钢等难加工材料时表现出了良好的切削性能及综合力学性能。由于粉末高速钢冶炼及雾化制粉的特殊性，工艺及设备要求相对复杂，钢材制造成本较高，目前在精密复杂刀具生产中应用较多，还有待进一步推广应用。
粉未治金技术 金属注射成形技术（MIM）由陶瓷零件的粉末注射成形技术发展而来，是一种新型的粉末冶金近净成形技术。MIM 技术的主要生产步骤如下： 金属粉末与粘结剂混合——制粒——注射成形——脱脂——烧结——后续处理——最终产品 该技术适用于大批量生产性能高、形状复杂的小尺寸的粉末冶金零部件。近几十年来，MIM技术发展势头迅猛，能应用的材料体系包括：Fe-Ni合金、不锈钢、工具钢、高比重合金、硬质合金、钛合金、镍基超合金、金属间化合物、氧化铝、氧化锆等。目前注射成形技术在国外已经有不少大规模的产业化应用，如瑞士的手表业。而国内近年来也已经涌现出不少具有一定实力MIM产品的生产企业，如中南工大的湖南英捷，北京安泰，山东乳山金珠以及上海富驰等。 金属和陶瓷粉末材料注射成型(粉末注射成型-PIM)作为一种有竞争力的技术，已经在精密零件领域确立了其地位。PIM的成功来自于塑料注射成型技术和粉末技术的组合，前者具有获得形状的高自由度；后者提供很宽的选择材料的可能性。这导致了形成一个年增长率高于20%的强有力的增长中的市场。粉末注射成型是一种接近纯塑造的加工方法，它组合了粉末技术和塑料注射成型技术的各种优势。聚合物注射成型的主要优点是高速和自动化地生产大批量、几何形状复杂而又无需进行重要的后修饰零件的可能性。PIM加工过程现在可以加工几乎所有可得到的、以适当的粉末形式存在的材料，包括金属、陶瓷、硬质合金、金属间化合物和复合材料。在粉末注射成型中，金属或陶瓷粉通过与足量的聚合物和蜡(粘接剂)混合和均化形成注射成型混合物，这种原料有聚合物的流动性质，能作为粒料用通常的注射成型方法进行加工。注射成型零件(绿色坯块)用如同塑料注射成型那样的方法成型，并采用或多或少有点复杂的注射成型模具。为了得到成品，粘接剂通常在一个两级加工过程中，借助热效应和/或一种化学过程，被从绿色坯块中除去(称谓脱粘接剂)。所形成的"褐色坯块"与注射成型零件有大致相同的形状和尺寸。但由于已经除去粘接剂，所以是一个多孔结构的零件。此零件然后在大约85%的熔点温度，在一个适当地调节好的环境中烧结。孔通过液相的扩散、成型，和颗料增大等而封闭。在烧结过程中零件形状完全保持，结果是用塑料成型加工法可得到的复杂的形状也能在金属和陶瓷零件上再现。精细的原料粉和光洁的模具表面可保证PIM加工方法具有突出的表面质量。按照用途的不同，烧结好的零件可在随后的产品后处理工序中，用搭接、研磨、机械、化学抛光、涂布等方法达到最终的、准备好供使用的状况。注射成型是确定几何形状和尺寸的关键工序。就像热塑性塑料情况那样，来自注料道和流道的混合料冷料可以再行造粒和回收使用，或者可采用热流道喷嘴，直接注射入零件。 零件尺寸从2 mm到5 cm PIM加工方法的典型应用是生产相对较小、密实而又形状复杂的零件，对它们的需求数量，每年在几千到几百万之间。它的高成型自由度使早先用几个工序生产或用几个零件装备起来形成的零件可用一个单独的PIM零件代替。有内部螺纹的、有难于加工的侧陷槽的、要求高表面质量的零件也能可靠地和自动化地进行生产。对于PIM零件，存在有一系列设计判据。PIM零件的典型的和经济上有吸引力的尺寸范围大约从2 mm到5 cm。紧固元件，如眼孔、螺纹或拉钩被集成到零件上也是很典型的，零件也包括，如齿轮、滑动螺栓、滑动表面、传动夹头或结构轴等结构元件。PIM特别适于制造有多功能特点的零件，成型自由度高，这大大扩展了传统生产工艺的适用范围，并且不需要复杂的机械修整和连接加工。 在许多生活领域中的应用PIM零件现在用于很多日常生活领域，如汽车和空间工业、化学工业、办公室设备和计算机工业，但也用于医药技术、运动设备和军事装备。例如厨房搅拌器的驱动托架，用不锈钢制成，重量为135g，这是一个相对较重的PIM零件。汽车点火开关盖以Fe2Ni为材料，由Radevormwald 的GKN Sinter Metals公司大批量生产。这种零件重8.8g，烧结后牢固地镀上铬。Dornstetten 的Klaeger公司批量生产的陶瓷杯，可省去固定把手的复杂工作程序。其他在消费品和宝石行业的著名的应用例子是不锈钢、钛和贵金属手表零件，例如由瑞士Grenchen的ETA公司生产的这类零件。注射成型机制造商Arburg公司采用了气体辅助技术，使中空的、重量轻的零件进入PIM加工过程。 世界范围的销售额为7亿美元简单概括一下PIM技术的历史发展情况，与PIM有关的第一个商业活动发生在1960年。但只是在过去的15年里，接受程度和市场潜力才取得稳定的增长。这一技术成熟到这种程度，它成为
金属基陶瓷复合材料制备技术研究进展与应用* 付鹏，郝旭暖，高亚红，谷玉丹，陈焕铭 （宁夏大学物理电气信息工程学院，银川750021） 摘要综述了国内外在金属基陶瓷复合材料制备技术方面的最新研究进展与应用现状，展望了 国内金属基陶瓷复合材料的未来发展。 关键词金属基陶瓷复合材料制备技术应用 Development and Future Applications of Metal Matrix Composites Fabrication Technique FU Peng, HAO Xunuan, GAO Yahong, GU Yudan, CHEN Huanming (School of Physics & Electrical Information Engineering, Ningxia University, Yinchuan 750021) Abstract Recent development and future applications of metal matrix compositesfabrication technique are reviewed and some prospects of the development in metal matrix composites at home are put forward. Key words metal-based ceramic composites, fabrication technique, applications 前言：现代高技术的发展对材料的性能日益提高，单料已很难满足对性能的综合要求，材料的复合化是材料发展的必然趋势之一。陶瓷的高强度、高硬度、高弹性模量以及热化学性稳定等优异性能是其主要特点，但陶瓷所固有的脆性限制着其应用范围及使用可靠性[1—3]。因此，改善陶瓷的室温韧性与断裂韧性，提高其在实际应用中的可靠性一直是现代陶瓷研究的热点。与陶瓷基复合材料相比，通常金属基复合材料兼有陶瓷的高强度、耐高温、抗氧化特性，又具有金属的塑性和抗冲击性能，应用范围更广，诸如摩擦磨损类材料、航空航天结构件、耐高温结构件、汽车构件、抗弹防护材料等。 1 金属基陶瓷复合材料的制备 金属基陶瓷复合材料是20世纪60年代末发展起来的，目前金属基陶瓷复合材料按增强体的形式可分为非连续体增强（如颗粒增强、短纤维与晶须增强）、连续纤维增强(如石墨纤维、碳化硅纤维、氧化铝纤维等)[4—6]。实际制备过程中除了要考虑基体金属与增强体陶瓷之间的物性参数匹配之外，液态金属与陶瓷间的浸润性能则往往限制了金属基陶瓷复合材料的品种。目前，金属基陶瓷复合材料的制备方法主要有以下几种。 1.1 粉末冶金法 粉末冶金法制备金属基陶瓷复合材料即把陶瓷增强体粉末与金属粉末充分混合均匀后进行冷压烧结、热压烧结或者热等静压，对于一些易于氧化的金属，烧结时通入惰性保护气体进行气氛烧结。颗粒增强、短纤维及晶须增强的金属基陶瓷复合材料通常采用此种方法，其主要优点是可以通过控制粉末颗粒的尺寸来实现相应的力学性能，而且，粉末冶金法制造机械零件是一种终成型工艺，可以大量减少机加工量，节约原材料，但粉末冶金法的生产成本并不比熔炼法低[7]。 1.2 熔体搅拌法 熔体搅拌法是将制备好的陶瓷增强体颗粒或晶须逐步混合入机械或电磁搅拌的液态或半
试题 1 、碳还原法制取铁粉的过程机理是什么？影响铁粉还原过程和铁粉质量的因素有哪些？ 2 、制取铁粉的主要还原方法有哪些？比较其优缺点。 3 、发展复合型铁粉的意义何在？ 4 、还原法制取钨粉的过程机理是什么？影响钨粉粒度的因素有哪些？ 5 、作为还原钨粉的原料，蓝钨比三氧化钨有什么优越性，其主要工艺特点是什么？ 6 、试举出还原 - 化合法的应用范围。 7 、试举出气相沉积法的应用范围。 8 、试举出液相沉淀法的应用范围。 9 、水溶液电解法的成粉条件是什么？与电解精炼有什么异同？ 10 、影响电解铜粉粒度的因素有哪些？ 11 、电解法可生产哪些金属粉末？为什么？ 12 、金属液气体雾化过程的机理是什么？影响雾化粉末粒度、成分的因素有哪些？ 13 、离心雾化法有什么特点？ 14 、快速冷凝技术的特点是什么？快速冷凝技术的主要方法有哪些？ 15 、雾化法可生产哪些金属粉末？为什么？ 16 、有哪些方法可生产铁粉？比较各方法的优缺点。 17 、从技术上、经济上比较生产金属粉末的三大类方法：还原法，雾化法和电解法。 18 、试论述超细粉末的前景及应用。 19、粉末颗粒有哪几种聚集形式？它们之间的区别在哪里？ 20、氢损法测定金属粉末的氧含量的原理是什么？该方法适用于怎样的金属？为什么说它测定的一般不是全部氧含量？ 21、什么叫当量球直径？今假定有一边为 1 m 的立方体颗粒，试计算它的当量球体积直径和当量球表面直径各是多少？ 22、假定某一不规则形状颗粒的投影面积为 A ，表面积为 S ，体积为 V ，请分别导出与该颗粒具有相等 A 、 S 和 V 的当量球投影面直径 D A ，当量球表面直径 D s 和当量球体积直径 D V 的具体表达式。 23、请解释为什么粉末的振实密度对松装密度的比值愈大时，粉末的流动性愈好？
粉末冶金成形技术
第四章粉末冶金成形技术 一、粉末冶金成形定义： 用金属粉末或金属与非金属粉末的混合物作原料，采用压制、烧结及后处理等工序来制造某些金属材料、复合材料或制品的工艺技术。粉末冶金生产工艺与陶瓷制品的生产工艺相似，因此粉末冶金成型技术又常常叫金属陶瓷法。 方法：将均匀混合的粉末材料压制成形，借助粉末原子间的吸引力和机械啮合作用，使制品结合成为具有一定强度的整体，然后再高温烧结，进一步提高制品的强度，获得与一般合金相似的组织。 二、粉末冶金材料或制品 1. 难熔金属及其合金（如钨、钨——钼合金）； 2. 组元彼此不相溶，熔点十分悬殊的特殊性能材料，如钨——铜合金； 3. 难溶的化合物或金属组成的复合材料（如硬质合金、金属陶瓷） 三、粉末冶金成型技术特点： 1. 某些特殊性能材料的唯一成型方法； 2. 可直接制出尺寸准确，表面光洁的零件，是少甚至无切削的生产工艺； 3. 节约材料和加工工时； 4. 制品强度较低； 5. 流动性较差，形状受限； 6. 压制成型的压强较高，制品尺寸较小； 7. 压模成本较高。 四、粉末冶金成形过程 原始粉末+添加剂→混合→压制成型→烧结→零件成品
五、粉末冶金工艺理论基础 一）、金属粉末的性能 金属粉末的性能对其成型和烧结过程及制品质量有重要影响，分为化学成分、物理性能和工艺性能。 固态物质按分散程度不同分为致密体、粉末和胶体。 致密体：通常所说的固体，粒径在1mm以上； 胶体微粒：粒径在0.1μm以下； 粉末体或简称粉末：粒径介于二者之间。 1. 粉末的化学成分 主要金属或组元的含量，杂质或夹杂物的含量，气体的含量。 金属的含量一般不低于98-99%。 2. 粉末的物理性能 1）颗粒形状：球状、粒状、片状和针状。影响粉末的流动性、松装密度等。 2）粒度：粉末颗粒的线性尺寸，用“目”来表示，用筛分法等测量。对压制时的比压、烧结时的收缩及烧结制品的力学性能有影响。 3）粒度分布：按粒度不同分为若干级，每一级粉末（按质量、数量或体积）所占的百分比。对粉末的压制和烧结有影响。 4）颗粒比表面积：单位质量粉末的总表面积，可算出颗粒的平均尺寸。对粉末的压制和烧结有影响。 3. 粉末的工艺性能 1）流动性：粉末的流动能力，用50g粉末在规定条件下从标准漏斗中流出所需的时间来表示,单位为s/50g。
粉末冶金工艺基本知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
粉末冶金工艺基本知识 粉末冶金成形 粉末冶金工艺及材料 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点： 1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。 2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。 3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。 粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。随着粉末冶金生产技术的发展，粉末冶金及其制品将在更加广泛的应用。 1 粉末冶金基础知识 ⒈1 粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布 粉料中能分开并独立存在的最小实体为单颗粒。实际的粉末往往是团聚了的颗粒，即二次颗粒。图描绘了由若干一次颗粒聚集成二次颗粒的情形。实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。 ⑵颗粒形状 即粉末颗粒的外观几何形状。常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。 ⑶比表面积 即单位质量粉末的总表面积，可通过实际测定。比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。 3.粉末的工艺性能 粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。 ⑴填充特性
粉末冶金高速钢的选择与应用 粉末冶金高速钢的选择与应用 作者：哈尔滨第一工具有限公司宋学全 切削技术的发展依靠刀具技术和高 速机床技术的进步，刀具与机床的正确选用常起着决定性作用。采用耐热性更好的新型刀具材料及涂层、公道设计刀具结构与几何参数、选择最佳的切削速度是实现切削加工优化的重要保障。在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显上风，应用相当广泛。 1 高速钢发展及粉末高速钢冶炼工艺特点 以切削刀具为主要用途的高速钢已经历了百年的发展历程。1900 年法国巴黎世界展览会上，美国人Taylor和White成功进行的高速切削演示标志着高速钢的应用拉开了序幕。多年来，高速钢刀具一直占据着机械加工领域的主导地位，其发展简史见表1。 表1 高速钢发展简史
冶炼，钢水容量大，成分均匀，可通过炉外精炼、真空脱气等进步钢水质量；但由于钢锭浇铸尺寸较大，钢水冷却缓慢，且高速钢化学成分复杂，合金元素含量高，使其莱氏体组织粗大，碳化物偏析严重。碳化物偏析程度反映了高速钢质量的优劣，严重的偏析降低了高速钢的性能，使钢的锻、轧加工困难，高合金、高性能高速钢的发展受限。 粉末冶金高速钢改变了传统的高速钢浇铸与成锭工艺，采用了雾化制粉及压力加工成形。国际上较先进的粉末高速钢制造基本工艺是将冶炼完、符合化学成分要求的钢水经强力高压氮气雾化，细小液滴瞬间迅速凝固成合金粉末颗粒，其粒度相当于一般铸锭亿万分之一的“超细小钢锭”，形成了极快冷凝固制粉。雾化制粉完成后，合金粉末颗粒经筛分、装包套、摇实、抽真空脱气等工序，再经冷、热等压力加工成锭。粉末冶金高速钢的优点为成分均匀、碳化物无偏析，易实现高合金化；与电炉钢比较，其强韧性大幅度进步，热处理变形小，尺寸稳定性高，可磨削性能好。 2 粉末冶金高速钢主要牌号及成分 传统冶炼生产的高速钢牌号均可运用粉末冶金方法生产，而高钒、高钴等高合金高性能高速钢却是粉末冶金高速钢所独占的牌号(如ASP2060、ASP2080等)。表2为粉末冶金高速钢主要牌号及成分范围。 表2 粉末冶金高速钢主要牌号及成分(wt%)
摘要纳米粉末具有特殊性质, 并在各个领域得到广泛应用。本文详细介绍了制备纳米粉末的方法, 如机械法、物理法和化学法，和这些方法的原理、技术特点、研究进展和局限性。最后提出目前仍需解决的一些问题并对纳米金属粉末新的制备方法做出展望。 关键词纳米粉末;制备方法;机械法;物理法;化学法 一．绪论 超细粉末的概念于20世纪60年代提出,粉末的粒度一般要求小0.1um( 100nm),即在1~ 100nm间,故超细粉末又称作纳米粉末。由于纳米微粒本身的结构与常规材料不同,所以具有许多新奇的特性。比如纳米金属粉末就具有不同普通材料的光、电、磁、热力学和化学反应等方面的奇异性能, 是一种重要的功能材料,具有广泛的应用前景。现已在国防、化工、轻工、航天、冶金等领域得到重要应用,因而引起了人们的注意。80年代以来, 纳米粉末作为一种新型材料,已引起了各国政府及科学家的极大重视,美国、日本、西欧等发达国家都将其列入发展高技术的计划中,投入了相当的人力和物力,例如美国的“星球大战”计划、西欧各国的“尤里卡”计划、日本 1981 年开始实施的“高技术探索研究”计划以及我国的“863”计划,都列入了纳米材料的研究和开发。目前一些纳米粉末,如钛酸钡、氮化硅、氧化锆等已经实现了商品化。我国在纳米粉末研究方面起步较晚,80年代后期才开始比较系统的研制开发。近年来取得一些成效,特别是一些大学和研究所在理论研究和实验室规模中试水平上有了较大的发展。但总的说来,我国在这一领域与世界先进水平相比, 仍有一定差距。本文将重点介绍目前已研究的纳米粉末的制备方法。 二．方法综述 2.1机械法 机械法就是借助于机械力将大块金属破碎成所需粒径粉末的一种加工方法。按照机械力的不同可将其分为机械冲击式粉碎法、气流磨粉碎法、球磨法和超声波粉碎法等。目前普遍使用的方法还是球磨法和气流磨粉碎法,其优点是工艺简单、产量大,可以制备一些常规方法难以得到的高熔点金属和合金的超细纳米粉末。 2. 1. 1球磨法 球磨法主要分为滚动球法和振动球磨法。该方法利用了金属颗粒在不同的应变速率下因产生变形而破碎细化的机理。其优点是对物料的选择性不强,可连续操作,生产效率高,适用于干磨、湿磨,可以进行多种金属及合金的粉末制备。缺点是在粉末制备过程中分级比较困难。 2. 1. 2气流磨粉碎法 气流磨粉碎法是目前制备磁性材料粉末应用最广的方法。具体的工艺过程为:压缩气体经过特殊设计的喷嘴后,被加速为超音速气流,喷射到研磨机的中心研磨区,从而带动研磨区内的物料互相碰撞,使粉末粉碎变细;气流膨胀后随物料上升进入分级区,由涡轮式分级器分选出达到粒度的物料,其余粗粉返回研磨区继续研磨, 直至达到要求的粒度被分出为止。整个生产过程可以连续自动运行,并通过分级轮转速的调节来控制粉末粒径大小(平均粒度在3～ 8 μ m)。气流磨粉碎法适于大批量工业化生产,工艺成熟。缺点是在金属粉末的生产过程中,必须使用连续不断的惰性气体或氮气作为压缩气源,耗气量较大;只适合脆性金属及合金的破碎制粉。
粉末冶金基本知识篇 绪论 粉末冶金（也称金属陶瓷法）：制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。 粉末冶金工艺：1）、制取金属、合金、金属化合物粉末以及包覆粉末； 2）、将原料粉末通过成形、烧结以及烧结后的处理制得成品。大概流程：物料准备（包括粉末预先处理（如加工，退火）、粉末分级、混合和干燥等）→成形→烧结→烧结后处理（精整、浸油、机加工、热处理、粉末冶金的特点： 1. 能生产用普通熔炼方法无法生产的具有特殊性能的材料： ①能控制制品的孔隙度(多孔材料、多孔含油轴承等)； ②能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材 料（钨-铜假合金型的电触头材料、金属和非金属组成的摩擦材料等）； ③能生产各种复合材料。 2.粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越： ①高合金粉末冶金材料的性能比熔铸法生产的好（粉末高速钢可避免成分 的偏析）； ②生产难熔金属材料或制品，一般要依靠粉末冶金法（钨、钼、铌等难熔 金属）。 粉末冶金技术的优越性和局限性： 优越性：1）、无切削、少切削，能够大量节约材料，节省能源，节省劳动。普通铸造合金切削量在30-50%，粉末冶金产品可少于5%。2）、能够大量能够制备其他方法不能制备的材料。3）、能够制备其他方法难以生产的零部件。 局限性：1、粉末成本高；2、制品的大小和形状受到一定限制；3、烧结零件的韧性较差。 常用粉末冶金材料：粉末冶金减摩、多孔、结构、工具模、高温和电磁材料。 第一章：粉末的制取 第一节：概述 制粉方法分类： 机械法：由机械破碎、研磨或气流研磨方法将大块材料或粗大颗粒细化的方法。物理法：采用蒸发凝聚成粉或液体雾化的方法使材料的聚集状态发生改变，获得粉末。 化学法：依靠化学或电化学反应，生成新的粉态物质（气相沉积、还原化合、电化学发）。 在固态下制取粉末的方法包括：有机械粉碎法和电化腐蚀法；还原法；还原-化合法。 在气态制备粉末的方法包括:蒸气冷凝法；羟基物热离解法。 在液态制备粉末的方法有:雾化法；置换法、溶液氢还原法；；水溶液电解法；熔盐电解法。 从过程的实质看，现有制粉方法大体上可归纳为两大类，即机械法和物理化学法。机械法是将原材料机械地粉碎，而化学成分基本上不发生变化；物理化学法是
