一、填空题（每空1分，共20分）：
1、工厂供电的基本要求是___安全、可靠、优质、经济____，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_____两__个独立电源供电外，还须备有_应急电源______ ，并严禁其他负荷接入。
3、电能质量的基本指标是___电压____和__频率_____，我国采用的工业频率是___50____ HZ。
4、各种高低压开关属___一____次设备。
5、跌落式熔断器属于_非限流式______熔断器。
6、防雷装臵所有接闪器都必须经过_引下线______与__接地装臵______相连。
7、继电保护装臵的基本要求是：__选择性、速动性、灵敏性____、_______ 、________ 、可靠性。
8、_真空______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，__标幺制法____适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_电流互感器______和__电压互感器_____完成的。
二、单项选择题（每题2分，共10分）：
1、在配电设计中，通常采用__B_____ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20min
B.30min
C.60min
D.90min
2．尖峰电流指单台或多台用电设备持续时间为_A ______左右的最大负荷电流。
A.1s
B.5s
C.15s
D.30s
3．电焊机的有功功率是指将额定功率换算到暂载率为__D _____时的有功功率。
A.15％
B.25％
C.50％
D.100％
4．用电设备台数较少且各台设备容量相差很大时，宜采用___A ____计算负荷。
A.二项式系数法
B.标幺制法
C.需要系数法
D.欧姆法
5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于___C___。
A．开启型 B. 闭合型 C.密闭型 D.防爆型
三、名词解释（每题6分，共30分）：
1、什么叫电力系统？
答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。
2、什么是尖峰电流?
答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。
3、什么叫无限大容量的电力系统?
答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统。
4、什么叫过电压？
答：供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。
5、什么是光通量、发光强度、照度和亮度？
答：光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量；
发光强度：光源在给定方向上单位立体角内辐射的光通量；
照度：受照物体表面上单位面积接受到的光通量；
亮度：被照物体在给定方向单位投影面上的发光强度。
四、判断题（正确打√，错误打×）（每题1分，共10分）：
1、变电所与配电所的区别是变电所有变换电压的功能。（√）
2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。（×）
3、工厂供电系统运行是的实际负荷并不等于所有用电设备额定功率之和。（√）
4、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流。（×）
5、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。（×）
6、熔断器的文字符号是FU，低压断路器的文字符号是QK。（×）
7、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50%。（√）
8、工厂6~10kV供电系统属于大电流接地系统。（×）
9、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或刀开关）、断路器的合闸顺序依次操作。（√）10、中性点不接地系统单相接地电容电流为正常运行是每相对地电容电流的3倍。（×）
五、简答题（每题6分，共30分）：
1、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN 线)各有哪些功能?
2、电气设备中常用的灭弧方法有哪些？（至少6个）
3、互感器有哪些功能？电流互感器和电压互感器使用时注意事项？
4、电气主接线的基本要求有哪些？
5、什么叫短路?短路故障产生的原因有哪些?在三项系统中，可能发生的短路类型有哪些？
1、负荷中心一般有变电所或配电所，电压的升高或降低是通过
（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变
电）层次，以节约投资与降低运行费用。
5、在近似计算中有时要用到线路平均额定电压，它是线路两端变
压器两端电压的（代数平均值）。
6、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
7、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源
供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结
构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的
经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的
（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等
级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来
决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近
负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，
也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）
来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电
可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定
不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。
33、工业企业的户外配电网结构最常见的便是（架空线和电缆）。
34、电缆沟敷线深度不得小于（0.7）m。
35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）。
36、为提高供电可靠性和利用性（环网供电）被证明特别适合城
市住宅小区或生产区的供电。
37、对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。
38、变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁
芯柱和铁轭）两部分组成。
39、变压器温度升高是以环境温度为+40度做为参考，我国规
定绕组的温升限值为（65）度。
工厂供电答案
一、填空题：
1、安全、可靠、优质、经济
2、两、应急电源
3、电压、频率、50
4、一
5、非限流式
6、引下线、接地装臵
7、选择性、速动性、灵敏性
8、真空
9、标幺制法10、电流互感器、电压互感器
二、单项选择题：
1、B
2、A
3、D
4、A
5、C
三、名词解释：
1、答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。
2、答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。
3、答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统。
4、供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。
5、光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量；
发光强度：光源在给定方向上单位立体角内辐射的光通量；
照度：受照物体表面上单位面积接受到的光通量；
亮度：被照物体在给定方向单位投影面上的发光强度。
四、判断题：
1、√
2、×
3、√
4、×
5、×
6、×
7、√
8、×
9、√10、×
五、简答题：
1、答：中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。
2、答：常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法。
3、答：互感器的功能有：（1）隔离高压电路；（2）扩大仪表、继电器等二次设备的应用范围；（3）是测量仪表和继电器小型化、标准化，并可简化结构，降低成本，有利于批量生产。
电流互感器使用注意事项：（1）在工作时其二次侧不得开路，（2）二次侧有一端必须接地，（3）电流互感器在连接时，要注意其端子的极性。
电压互感器的使用注意事项：（1）在工作时其二次侧不得短路，（2）二次侧有一端必须接地，（3）互感器在连接时注意其端子的极性。
4、答：对电气主接线的要求有：
（1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；
（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；
（3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要；
（4）经济：子满足安全、可靠、灵活的前提下，用力求投资省、运行维护费用最低，并为今后发展留有余地。
5、答：短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起。
短路的主要原因：（1）电气设备载流部分的绝缘损坏。如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏
设备导线的绝缘。
短路的形式有：三相短路，两相短路，两相接地短路和单相短路。
《工厂供电》试题与答案（1）
专业：电工电子技术
试题说明：
1.本试卷满分共计100分，考试时间90分钟。
2.本试卷共3页，六个大题。
一、填空题（共20空，每空1分，共20分）
1.电能的生产、、分配和的全过程，是在同一瞬间实现的。
2. 工厂电力线路中，放射式接线方式又分为放射线、
放射线和具有备用线的放射式接线。
3. 用电设备组计算负荷的方法常用和。
4. 我国目前采用的中性点接地方式主要有、
和直接接地三种。
5. 工厂用电设备工作制可以分为、、。
6. 短路计算的常用方法有：、。
7. 兆欧表测量端的符号是，地端符号是，屏蔽端符号是。
8. 雷电过电压的基本形式有、和。
二、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每小题1分，共10分）
题号 1 2 3 4 5 6 7 8 9 10
答案
1. 10kV高压系统，其短路计算电压为：( )。
A. 10.5kV
B. 10 kV
C. 9.5kV
D. 11kV
2. 变压器铜损是随( )而变化。
A. 电压
B. 阻抗
C. 电流
D. 电流平方
3. 我国目前所规定的10kv及以下三相供电电压允许偏差是( )。
A. ±5％
B. ±7％
C. +5％～+10％
D.
±10
％。
4. 出现概率最多的短路是( )。
A. 单相短路接地
B. 两相短路
C. 两相短路接地
D. 三相短路。
5. 电业部门每月向用户收取电费，是依据( )的高低来调整。
A. 瞬时功率因数
B. 月平均功率因数
C. 最大负荷时的功率因数
D. 最小负荷时的功率因数
6. 电力变压器运行电压的变化范围在额定电压的( )内时，其额定容量不变。
A. ±5％
B. ±10％
C. ±7％
D. +5％～+10％
7. 在不接地电网中，当一相接地发生故障时，其它两相的对地电压将( )。
A. 为0伏
B. 比原来的电压低
C. 升高到线电压
D. 电压保持不变。
8. 10KV及以上供电系统其变压器中性点应( )。
A. 直接接地
B. 对地绝缘
C. 经消弧线圈接地
D. 经高电阻接地
9. 工厂供电系统对第一类负荷供电的要求是( )。
A. 要有两个电源供电
B. 必须有两个独立电源供电
C. 一个独立电源供电
D. 都不对
10.交流接触器的静铁芯加短路铜环的目的是( )。
A. 保证铁芯的紧密
B. 减少振动和噪音
C. 减少铁芯的涡流
D. 增加铁芯的磁通
三、判断题（如果观点正确，请在对应题号的方格内用“√”表示，
反之，用“×”表示；共15小题，每小题1分，共15分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案
1. 火力发电厂其能量转换过程是：燃料的化学能--热能—机械能—电能。
2. 接地电阻越大越好。
3. 系统发生单相接地时完好的两相对地电压由原来的线电压降低到相电压。
4. 工厂供电系统中，变压器功率损耗包括铁耗和铜耗两部分。
5. 短路的后果很严重，只要加强平时的检查就可以避免。
6. 变压器油在变压器中起绝缘和冷却的作用。
7. 高压设备发生接地时户内不得接近故障点4m以内，室外不得接近
故障点
8m以内。
8. 电流互感器在工作时二次侧不允许开路。
9. 当周围空气温度超过30度时，就不允许变压器满负荷运行了。
10.变压器阻抗电压是指当变压器一次侧短路时，以额定频率的电压
施加另一侧绕组的端子上并使其流过额定电流时所施加的电压。
11.巨大的短路电流通过电气设备时，只会产生电动效应。
12.两台变压器并联运行容量应尽量相同或接近，其最大容量和最小
容量之比一般不超过3：1。
13.变配电所中的操作电源是直流电源。
14.高压隔离开关没有专门的灭弧装臵，因此不允许带负荷操作。
15.电压不同的线路同杆架设时，电压较低的应架设在上面，电压较
高的线路应架设在下面。
四、简答题（共3小题，共15分）
1. 选择导线和电缆截面时必须满足哪几个条件？（5分）
2. 高压隔离开关为什么不能带负荷操作？（3分）它为什么能作为
隔离电器来保证安全检修？（2分）
3. 提高功率因数的意义是什么？（5分）
五、问答题（共3小题，共20分）
1. 为什么在6～10kV的高压配电电压中最好是采用10kV?（6分）
2. 工厂供电线路及车间配电线路在运行中突然停电时应如何处理？（8分）
3. 限制短路电流措施有哪些？（2分）这些措施是如何限制短路电流？（4分）
六、计算题（共2小题，共20分）
1. 装配车间380V 线路，供电给金属切削机床电动机组18台共60kW ，通风机组2台共10kW ，确定线路的计算负荷。（金属切削机床电
动机取K d =0.2，cos φ=0.5，tan φ=1.73，通风机组取K d =0.8，cos φ=0.8，
tan φ=0.75，总计算负荷取K ∑p =0.95，K ∑q =0.97）(12分)
2. 某变电所低压侧有功计算负荷P 30=650kW ，无功计算负荷Q 30=800kvar 。
1．低压侧的功率因数是多少？（4分）。
2．若想把功率因数提高到0.92，应装设BW0.4-12-1的电容器多
少个？
（每个BW0.4-12-1的电容器额定容量为12kvar ）（4分）
答案
一、填空题（共20空，每空1分，共20分）
1. 输送 使用
2. 单回路 双回路 公共
3.需要系数法 二项式法
4.电源中性点不接地 电源中性点经阻抗接地
5.连续工作制 短时工作制 断续周期工作制
6.有名值 标幺值
7.L N G
8.大气过电压直击雷过电压感应雷过电压
二、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每小题1分，共10分）
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B A B A C A A B 三、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共15小题，每小题1分，共15分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案√××××√√√×√×√×√×
四、简答题（共3小题，每小题5分，共15分）
1. 选择导线和电缆截面时必须满足以下几个条件：
发热条件、电压允许条件、经济电流密度、机械强度。
2. 隔离开关没有专门的灭弧装臵，不能带负荷操。断开后有明显断
开间隙，且断开间隙的绝缘及相间绝缘都是足够可靠的。能充分保障人参和设备的安全。
3. 因为输送同样的有功功率，cosφ低则无功功率大，视在功率和总的
电流大。电流增将使大电力系统的电能损耗和电压损失增加。无功功率大还会增加发电机转子电流，使其发热降低发电机输出功率。
五、问答题（共3小题，共20分）
1. 从技术指标来看，在同样输送功率和输送距离条件下，配电电压越高，线路电流越小，因而采用的导线截面积越小，可减少线路的
初期投资和有色金属的消耗量，且减少线路的电能损耗和电压损耗，采用10kV较6kV更适应于发展，输送功率更大，输送距离更远。
2. 1）当进线没有电压时，说明是电力系统停电，这时总开关不必拉
开，出线开关全部断开，以免来电时设备同时启动，造成负荷
和电压骤降。
2）当双回路进线中有一路进线停电时，应立即进行切换操作，讲负荷特别是其中重要负荷转移到另一个回路进线供电。
3）当厂区内线路发生跳闸时，如开关断流容量允许，可以试合一次，如果试合失败，应对线路故障进行停电隔离维修。
4）对放射式线路中某一分支线路上的故障检查，可采用“分路合闸检查”的方法
3.要限制短路电流，就只有增加短路回路的阻抗，具体可采用并联变压器或并联线路分开运行或在电路中串联电抗等措施。
1）将两台变压器低压侧分开运行，低压母线短路时，短路回路变压器的电抗少了一个并联之路，其短路电流比两台变压器并联时要小。
2）将双回路分开运行，当变电所高压母线短路时，可大大减小短路电流。
3）为限制短路电流，通常在引出线路或分段母线之间装设电抗器，不仅电抗器后的电气设备线路和电缆可按收到电抗器限制的短路电流来选择，连接在电抗器前的引出线的母线隔离开关断路器
等，也可按照电抗器后发生短路的短路电流来选择。
六、计算题（共2小题，共20分）
1．1)金属切削机床组
有功计算负荷P
30(1)
=0.2×60=12kW
无功计算负荷Q
30(1)
=12×1.73=20.8kvar
2）通风机组
有功计算负荷P
30(2)
=0.8×3=2.4kW
无功计算负荷Q
30(2)
=2.4×0.75=1.8kvar
3）总计算负荷
有功计算负荷P
30总
=0.95×（12＋2.4）=13.7kW
无功计算负荷Q
30总
=0.97×（20.8＋1.8）=21.9kvar
视在计算负荷S
30总==2
30
2
30
Q
P = 25.8kVA
计算电流I
30总
=25.8/3×0.38=39A
2．1)S
30
=1031 kVA
cosφ=650/1031=0.63
2)QC=650×【tan(arccos0.63)–tan(arccos0.92)]=525kvar
取QC=530kvar
n=530/12=44.2个
取45个
工厂供电试题
一、单项选择题（每题2分，共10分）：
1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20min
B.30min
C.60min
D.90min
2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1s
B.5s
C.15s
D.30s
3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％
B.25％
C.50％
D.100％
4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法
B.标幺制法
C.需要系数法
D.欧姆法
5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型
二、填空题（每空1分，共20分）：
1、工厂供电的基本要求是安全、可靠、优质、经济。
2、一级负荷中特别重要的负荷，除由___两____个独立电源供电外，还须备有____应急电源___ ，并严禁其他负荷接入。
3、电能质量的基本指标是_电压______和_频率、______，我国采用的工业频率是___50____ HZ。
4、各种高低压开关属__一_____次设备。
5、跌落式熔断器属于_非限流式______熔断器。
6、防雷装臵所有接闪器都必须经过_引下线_与__接地装臵__相连。
7、继电保护装臵的基本要求是：__选择性____、___速动性____ 、___灵敏性_____ 、可靠性。
8、___真空____断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，___标幺制法___适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过__
电流互感器_____和___电压互感器____完成的。
三、名词解释（每题6分，共30分）：
1、什么叫电力系统？
答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。
2、什么是尖峰电流?
答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。3、什么叫无限大容量的电力系统?
答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统。
4、什么叫过电压？
供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。
5、什么是光通量、发光强度、照度和亮度？
光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量；
发光强度：光源在给定方向上单位立体角内辐射的光通量；
一、填空题（每空1分，共20分）： 1、工厂供电的基本要___安全、可靠、优质、经济 ____，_______，_______，_______。 2、一级负荷中特别重要的负荷，除由_____两__个独立电源供电外，还须备有_应急电源______ ，并严禁其他负荷接入。 3、电能质量的基本指标是___电压____和__频率_____，我用的工业频率是___50____ HZ。 4、各种高低压开关属___一 ____次设备。 5、跌落式熔断器属于_非限流式______熔断器。 6、防雷装置所有接闪器都必须经过_引下线______与__接地装置______相连。 7、继电保护装置的基本要：__选择性、速动性、灵敏性 ____、_______ 、________ 、可靠性。 8、_真空 ______断路器适用于频繁操作、安全要求较高的场所。 9、在三相短路电流常用的计算方法中，__标幺制法____适用于多个电压等级的供电系统。 10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_电流互感器______和__电压互感器_____完成的。 二、单项选择题（每题2分，共10分）： 1、在配电设计中，通常采用 __B_____ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20min B.30min C.60min D.90min 2．尖峰电流指单台或多台用电设备持续时间为_A ______左右的最大负荷电流。 A.1s B.5s C.15s D.30s 3．电焊机的有功功率是指将额定功率换算到暂载率为__D _____时的有功功率。 A.15％ B.25％ C.50％ D.100％ 4．用电设备台数较少且各台设备容量相差很大时，宜采用___A ____计算负荷。 A.二项式系数法 B.标幺制法 C.需要系数法 D.欧姆法 5、工厂常用灯具结构特点中，光源被透明罩封闭，外空气不能相通属于___C___。 A．开启型 B. 闭合型 C.密闭型 D.防爆型 三、名词解释（每题6分，共30分）： 1、什么叫电力系统？ 答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。 2、什么是尖峰电流? 答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。
《工厂供电》试题（B） 专业：电气自动化 试题说明： 1.本试卷满分共计100分，考试时间90分钟。 2.本试卷共3页，六个大题。 一、填空题（共15空，每空2分,共30分） 1．电能生产、输送、分配及使用过程在进行。 2．一级负荷中特别重要的负荷，除由个独立电源供电外，尚应增 设，并严禁其他负荷接入。 3．兆欧表测量端的符号是，地端符号是，屏蔽端符号是 G 。4．隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断正常负荷和短路电流。 5．互感器的功能是、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。 6．无功功率的人工补偿主要有和同步电动机补偿。 7．我国目前采用的中性点接地方式主要有三种：不接地， 和直接接地。 8．电力变压器中性点接地属于接地。 9. 短路电流的计算方法有、标幺值计算法。 10. 送电的顺序是。 11. 工厂供电的基本要求是、、优质、经济。 二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分） 1．电能生产、输送、分配及使用过程在（）进行。
A．不同时间B．同一时间C．同一瞬间D．以上都不对 2.对一类负荷，多由（）独立以上电源供电，以保证供电的连续性。 A．两个B．一个C．三个D．两个并联 3．变压器铜损是随（）而变化。 A．电压B．阻抗C．电流D．电流平方 4．低电压断路器作电动机短路保护时其动作电流整定应大于等于（）电流。A．正常负荷电流B．最大负荷电流C．过负荷电流D．起动电流 5．下列设备在工作中属于工作接地是（）。 A．避雷器B．电压互感器C．电动机D．变压器外壳6．用电设备的额定电压一般与所接网络的额定电压( )。 A．高5% B．相同C．低5% D．低10% 7．变压器绕组匝层间发生故障时主要保护是（）保护。 A．速断B．差动C．瓦斯D．过流 8．发生三相对称短路时短路电流中只含有（）分。 A．正序B．负序C．零序D．正序与负序9．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。 A．1倍B．2倍C．3倍D．2倍 10．380/220V系统的三相四线制线路中，中线截面为相线的（）。 A．0.5倍 B．1倍 C．2倍 D．3倍 三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分）1．变压器在运行时，外部检查的项目检查有（）。 A．油面高低 B．上层油面温度 C．外壳接地是否良好 D．检查套管是否清洁 E．声音是否正常 F．冷却装置运行情况 H．绝缘电阻测量 2．在变压器继电保护中，轻瓦斯动作原因有（）。 A．变压器外部接地 B．加油时将空气进入 C．水冷却系统重新投入使用 D．变压器漏油缓慢 E．变压器内部短路 F．保护装置二次回路故障 H．变压器内部故障产生少量气体 3．供电系统对保护装置要求是（）。 A．选择性 B．速动性
工厂供电复习题 第一章 1、工厂供电的概念和基本要求。 概念：工厂供电指工厂所需电能的供应和分配，也称工厂配电。 基本要求：安全、可靠、优质、经济。 2、什么叫电力系统、电力网。 电力系统：电力系统指的是由各级电压的电力系统将一些发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体。 电力网：电力网指的是电力系统中各级电压的电力线路及其联系的变电所。 3、衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求 衡量电能质量的两个基本参数是电压和频率。 电压质量包括电压的偏差、波动、波形以及三相的对称性。 4、电网电压的高低如何划分什么叫低压和高压 电网电压的高低划分在中国通常以1000V为划分的界线。 低压——指额定电压在1000V及以下者。 高压——指额定电压在1000V以上者。 5、工厂供电电力系统的供电电压如何选择工厂的高、低压配电电压各如何选择 工厂供电电力系统的供电电压选择：工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。 工厂高压配电电压的选择： 工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。 工厂低压配电电压的选择： 工厂的低压配电电压，一般采用220V/380V，其中线电压380V接三相动力设备及额定电压为380V的单相用电设备，相电压220V接额定电压为220V的照明灯具和其他单相用电设备。但某些场合宜采用660V甚至1140V作为低压配电电压，例如矿井下，因负荷中心往往离变电所较远，所以为保证负荷端的电压水平而采用660V甚至1140V电压配电。
工厂供电 答案在后面显示模拟试题一 模拟试题 一、填空题15题 1、工厂供电的基本要求是_______，_______，_______，_______。 2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。 3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。 4、短路计算的常用方法有：、。 5、接地体就是。 接地线就是。 接地装置就是 6、低压线路的结线方式主要有，，。 7.电气装置的接地分为、和三种。 8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、 、、。 9、电流互感器的接线方式主要有、、 和。 10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别是：、和。
13（）电网的额定电压，是指电力线路的额定电压。 14（）取首端和末端的平均电压作为线路的额定电压。 15（）负载的额定电压，与电力线路的额定电压相等。 16（）负载的额定电压，最高只到10千伏。 17（）城市电网改造中，广泛以电缆取代架空线路。 18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。 19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。 20（）电流互感器副边不必装设熔断器。 21（）电压互感器的原、副边都必须装设熔断器进行短路保护。 22（）互感器副边必须接地。 23（）高压电容器组宜接成中性点不接地的星形。 24（）限流熔断器不必考虑短路冲击电流的影响。 25（）高压断路器的功能之一是通断正常负荷电流。 26（）高压断路器的功能之一是接通和承受一定时间的短路电流。 27（）高压断路器的功能之一是切除短路故障。 28（）低压熔断器的功能主要是实现低配系统的短路保护。 29（）有一种有特殊功能的熔断器：自复式低压熔断器。 30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。 31（）二级负荷为中断供电将造成较大的政经损失者。 32（）三级负荷为不属于一级和二级负荷者。（是）低压电容器组应接成三角形。
第一章概论 一、填空题 1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。我国220/380V低压配电系统广泛采用中性点运行方式。 答案：不接地，经消弧线圈接地，直接接地，直接接地 2、变电站的任务是。 答案：接受电能，变换电压，分配电能 3、电力系统是由、和组成。 答案：发电厂，变电所，电力用户 4、工厂供电是指。 答案：工厂所需电能的供应和分配 5、对工厂供电的基本要求是：。 答案：安全，可靠，优质，经济 6、配电所的任务是。 答案：接受电能、分配电能 7、和是衡量电能质量的两个基本参数。
答案：电压，频率 8、中性线（N线）的三大功能是、、。 答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移 9、保护线（PE线）的功能是。 答案：保障人身安全、防止触电事故用的接地线 10、保护中性线（PEN）兼有和的功能。 答案：中性线（N线）、保护线（PE线） 11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。 答案：升高3倍，升高3倍 12、低压配电系统按保护接地形式分为，，。 答案：TN系统，TT系统，IT系统 13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。 答案：线路电压?5%~?10%，与发电机额定电压相同，相线路额定电压相同 14、电力系统中性点即是和的中性点。
答案：发电机，变压器 15、 二、判断题 1、在TN-C方式供电系统中，干线上必须安装漏电保护器。（）答案：? 2、变电所与配电所的区别是变电所多了变换电压的功能。（）答案：? 3、中性点接地是保护接地。（）答案：? 4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。（）答案：? 三、单选题 1、在低电压配电系统的接地形式中，会产生电磁干扰的是。 A）TN-C B）TN-S C）TT D）IT 答案：A 2、当不接地系统发生单相接地短路时，其相电压会升高倍。 A）2 B）2C）3 D）3 答案：D 3、当不接地系统发生单相接地短路时，其接地电容电流升高倍。 A）2 B）2C）3 D）3
一、填空 1、工厂供电是指工厂所需电能的和，亦称。 2、工厂供电必须达到、、、的基本要求。 3、和是衡量电能质量的两个基本参数。额定频率为Hz通称为工频。 4、档距又称，弧垂又称。 5、尖峰电流是指持续时间的短时最大负荷电流。 6、工厂电力线路有、、等基本接线方式。 7、电杆按其在架空线路中的功能和地位分，有、、、跨越杆、分支杆等形式。 二、单项选择题 1．工厂供电系统对第一类负荷供电的要求是（） A．要有两个电源供电。B．必须有两个独立电源供电。 C．必须要有一台备用发电机供电。D．必须要有两台变压器供电。 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（） A．10KV B．9.5KV C．11KV D．10.5KV 3．大容量大面积10KV供电系统其变压器中性点应（）。 A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。 A．0.5小时B．1小时C．2小时D．4小时。 5．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。A．1倍B．√2 倍C．√3 倍D．2倍 6．380/220V系统的三相四线制，中线截面为相线的（） A．0.5倍B．1倍C．2倍D．3倍. 7．电能生产、输送、分配及使用过程在（）进行的。 A．不同时间B．同一时间C．同一瞬间D．以上都不对8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍B．0.85倍C．0.5倍D．0.25倍左右9．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的（）倍。 A．10 B．20 C．50 D．100 10．真空断路器适合于（）。 A．频繁操作，开断容性电流；B．频繁操作，开断感性电流；C．频繁操作，开断电机负载；D．变压器的开断。 11．户外高压跌落式熔断器的代号是（）。 A．RW B．RN C．RM D．RT 12．变电所通常采用（）对直击雷进行保护。 A．避雷针B．管型避雷器C．伐型避雷器D．消雷器 13．对架空线路自动重合闸次数不得超过（）次。 A．1 B．2 C．3 D．4 14．变压器的避雷装置应该装设（）。 A．管型避雷器B．阀型避雷器C．氧化锌避雷器D．消雷器15．容量在10000KVA以上的变压器必须装设（）。 A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1. 负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。 2. 将发电厂的电能送到负荷中心的线路叫（输电）线路。 3. 将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4. 在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运 行费用。 5. 决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6. 负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7. 在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值） 8. 计算负荷是按（发热条件）选择电气设备的假定负荷。 9. 工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10. 环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11. 供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12. 提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措 施。 13. 一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110 千伏。 14. 工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15. 决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。 16. 确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法 17. 主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18. 单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。 19. 连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。 20. 在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 21. 在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 22. 高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 23. 工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 24. 工业企业的户外配电网结构最常见的便是（架空线和电缆）。 25. 电缆沟敷线深度不得小于（0.7）m。 28. 对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。 29. 变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭）两部分组成。 30. 变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值为（65）度。 31. 将两台变压器或多台变压器的一次侧及二次侧（同极性的端子之间）通过一母线分别互相连接 叫变压器的并列运行。 32. 变压器在运行中内部损耗包括（铜损和铁损）两部分。
工厂供电习题及其答案 一、填空题 1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种 是电源中性不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。我国 220/380V低压配电系统广泛采用中性点直接接地运行方式。 2.接地体就是埋入地中并直接与大地接触的金属导体。 3.接地线就是连接接地体与设备、装置接地部分的金属导体；接地装置就是接地线与接 地体。 4.接地体的屏蔽效应就是影响入地电流流散的作用。 5.电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。 6.经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色 金属节约的导线截面。 7.发电机额定电压规定高于同级电网额定电压5%。 8.当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等, 9.当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。 10.雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。 11.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。 12.等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种 电气联结。 13.低压线路的结线方式主要有放射式，树干式，环形。 14.电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。 15.低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。 16.高压线路的接线方式放射式，树干式，环形。 17.供配电系统常用继电器有电流继电器时间继电器中间继电器信号继电器等。 18.常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。 19.继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号， 当报警信号发生短路故障时自动切除故障部分。 20.高压隔离开关的主要作用是分离小电流设备，造成一个有明显断开点的安全检修的环 境，以保护检修人员的人生安全。 21.低压自动开关即能在带负荷通断电路，又能在短路、过负荷和低电压时自动掉闸。 22.电力变压器按相数分有单相和三相两大类，工厂变电所常采用三相电力变压器。 23.电力系统是由发电厂，变电所和电力用户组成。 24.电力负荷按供电的可靠性分为一级负荷二级负荷三级负荷。 25.常用低压控制电器有刀开关，自动开关，接触器等。 26.常用的照明电光源可分为热辐射和气体放电两大类。 27.继电保护装置的任务是控制断路器，当分离负荷电流发生发出报警信号，当电路过负 荷时发生短路故障时自动切除故障部分。 28.供电质量是指电压频率可靠性。 29.10KV高压变电所由高压配电室，变压器室和低压配电室组成。 30.电气装置的接地分为工作接地，保护接地和重复接地三种。 31.工厂电力线路的导线和电缆截面的选择必须满足下列条件：按允许载流量、电压损失、 经济电流密度、机械强度。 32.工厂所需电力容量不大于160KVA时，通常采用架空线进线，直接由当地的公用电网供 电，＞160KVA且＜1000KVA采用电缆或架空线进线，＞1000KVA时采用电缆进线。33.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设应急电源，并严禁其他 负荷接入。 34.各种高低压开关属二类类电气设备。 35.隔离开关只能通断一定的空载电流，负荷开关能通断负荷电流，断路器能通断短路电流。 36.互感器的功能是计量、控制。
史上最全《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完 成。 2、将发电厂的电能送到负荷中心的线路叫（输电）线路。 3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以 节约投资与降低运行费用。 5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压 的（代数平均值）。 8、计算负荷是按（发热条件）选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改 善其功率因数的措施。 13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变 电所的供电压等级为35-110千伏。 14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基 本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于 力学的重心的方法。 17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的 车间变电所。 19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等 回路共用。 20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 33、工业企业的户外配电网结构最常见的便是（架空线和电缆）。 34、电缆沟敷线深度不得小于（0.7）m。 35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）。 36、为提高供电可靠性和利用性（环网供电）被证明特别适合城市住宅小区或生 产区的供电。 37、对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。 38、变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭） 两部分组成。 39、变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值 为（65）度。 40、将两台变压器或多台变压器的一次侧及二次侧（同极性的端子之间）通过一
第1页，共4页 第2页，共4页 一、填空题 （本大题共8题，每空 1 分，共 20 分) 1、低压线路的接线方式主要有 树干式 、 放射式 、 环型 。 2、 单相 短路形式的几率最大， 三相 短路形式的危害最为严重。 3、衡量电能质量的两个参数 电压 和 频率 ，一般交流电力设备的额定 频率为 50HZ 。 4、安全电流我国规定为 30mA ，但是触电时间应按不超过 １S ， 安全特低电压不超过 ５０V 。 5、短路计算采用 欧姆制 和 标么制 两种方法。 6联结。 7、按规定裸导线A 、B 、C 三相涂漆的颜色分别对应于 黄 、 绿 、 红 。 8、工厂的用电设备按其工作制分为 连续工作制 、 短时工作制 、 断续周期工作制 。 二、选择题 （本大题共 10 题，每小题 2分，共 20分) 1、我国目前所规定的10kv 及以下三相供电电压允许偏差是( B )。 A. ±5％ B. ±7％ C. +5％～+10％ D. ±10％。 2、电气设备的接地主要有三种形式，分别是工作接地、保护接地和( B )。 A. 工频接地 B. 重复接地 C. 小电流接地 D. 冲击接地 3、在配电设计中，通常采用( B )的最大平均负荷作为按发热条件选择电器或 导体的依据。 A.20min B.30min C.60min D.90min 4、用电设备台数较多.各台设备容量相差不悬殊时，宜采用( C )，一般用于干线、 配变电所的负荷计算。 A.二项式法 B.单位面积功率法 C.需要系数法 D.变值需要系数法 5、线路停电的操作顺序是( D ) 。 A ．先分母线隔离开关，再分线路隔离开关，最后分断路器 B ．先分线路隔离开关，再分母线隔离开关，最后分断路器 C ．先分断路器，再分母线隔离开关，最后分线路隔离开关 D ．先分断路器，再分线路隔离开关，最后分母线隔离开关 6、下列设备中仅能开断正常负荷电流的是（ A ）。 A.负荷开关 B.隔离开关 C.熔断器 D.断路器 7、在不接地电网中，当一相接地发生故障时，其它两相的对地电压将（ C ）。 A.为0伏 B.比原来的电压低 C.升高到线电压 D.电压保持不变。 8、过电流继电器的返回系数( B )1。 A ．大于 B ．小于 C ．等于 9、工厂供电系统对第一类负荷供电的要求是( B )。 A. 要有两个电源供电 B. 必须有两个独立电源供电 C. 一个独立电源供电 D. 都不对 10、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( B )。 A.100% B.50％ C.75％ D. 25％ 三、简答题 （本大题共4 题，每小题10分，共 40分) 1、一般动力系统宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件?为什么 答：一般动力系统宜先按发热条件选择再校验其电压损耗和机械强度；照明线路宜先按允许电压条件选择再校验其发热条件和机械强度，因为其对电压水平要求很高 2、什么是最大负荷利用小时？什么是年最大负荷和年平均负荷？什么是负荷系数？ 答：最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。 年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又 叫半小时最大负荷P30 年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在 该时间t 内消耗的电能Wt 除以时间t 的值。 负荷系数又叫负荷率，它是用电负荷的平均负荷Pv 与其最大负荷Pmax 的比值。 3、电压互感器工作时二次侧为什么不能短路？互感器二次侧有一端为什么必须接地？ 答：电压互感器一、二次侧都是在并联状态下工作的，当发生短路时，回路电阻和剩余 阻抗均很小，使短路电流可达额定电流的几十倍，此电流将产生很高的共振过电压，所以
工厂供电期末考试题 库试题
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（） 14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（）16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（） 30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。（） 31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。（） 32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。（） 收集于网络，如有侵权请联系管理员删除
第一章 一、填空题 1、工厂供电的基本要求：、、、。 2、发电厂按其所利用的能源不同，主要分为、和发电。 3、电力系统的中性点运行方式：、、。 4、低压配电系统的接地型式有、和。 5、工厂自备电源有；。 6、衡量电能质量的基本参数：、 7、电压偏差：电气设备的与之差 二、选择题，每题3分，共15分。 1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下 的电压等级分别为（） A、35~220KV，6~10KV，220/380 V B、10~35KV，3~6KV，220/380V C、35~220KV，3~6KV，380/660 V D、110~220KV，10~35KV，220/380V 2、电力变压器二次侧的额定电压比电网电压高（） A、2.5% B、5% C、10% D、5% 或10% 3、发电机的额定电压一般高于同级电网电压（） A、2.5% B、5% C、10% D、5% 或10% 4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相 电压为---------------------------，系统线电压----------------------------，故障相接地电 容电流为正常时的------------------------倍（）。 A、0，原来的倍，变为相电压，2倍 B、0，不变，变为相电压，倍 C、0，不变，不变，3倍 D、0，原来的倍，不变，3倍 5、在电力系统中通常衡量电能质量的两个基本参数是（ A ） A．电压和频率B．电压和电流 C．有功损耗与无功损耗D．平均负荷与可靠性 三、判断题： 1、工厂供电系统的基本要求是安全、可靠、优质、经济。（） 2、电网（线路）的额定电压是始端与末端电压的算术平均值。（） 四、综合题 1、电压调整的措施 2、电压波动的抑制措施： 3、中性线(N线)的功能： 4、保护线(PE线)的功能： 5、保护中性线(PEN线)的功能：
工厂供电测试题参考 1 《工厂供电》习题 习题一、填空 1、负荷中心一般有变电所或配电所?电压的升高或降低是通过?变压器?来完成。 2、将发电厂的电能送到负荷中心的线路叫?输电?线路。 3、将负荷中心的电能送到各用户的电力线路叫?配电?线路。 4、在电力系统的内部?应尽可能的简化?电压?等级?减少?变电?层次?以节约投资与降低运行费用。 5、决定供电质量的主要指标有?电压、频率、波形、供电连续性?。 6、负荷曲线是一种反应?电力负荷随时间变化情况?的曲线。 7、在近似计算中有时要用到线路平均额定电压?它是线路两端变压器两端电压的?代数平均值?。 8、计算负荷是按?发热条件?选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有?两个以上的独立电源供电?。 10、供电部门征收电费将用户的?功率因数?做为一项重要的经济指标。 11、工厂的低压配电电压主要依据?工厂用电设备的性质?来决定。 12、决定总降压变电所和车间变电所通用的原则?其中?靠近负荷中心?是最基本原则。 13、确定负荷中心可以用?直观的负荷指示图?来粗略的制定?也可以用类似于力学的重心的方法。 14、主电路图中的主要电气设备应采用?国家规定的图文符号?来表示。
15、单母线分段方式适用于?一、二级负荷?比重较大?供电可靠性要求较高的车间变电所。 16、连接计费用电度表的互感器准确度应为?0.5级??且规定不与保护、测量等回路共用。 17、在变压系统中不同准确度的电流互感器其二次侧一般不将?测量和保护?混用。 18、在电源进线的专用计量柜上?必需装设计算电费用的三相?有功和无功?电度表。 19、高压配电网和低压配电网的接线方式有三种?放射式、树干式和环形?。 20、工厂低压配电系统接线方式有?放射式、树干式、混和式和环形?等方式。 21、工业企业的户外配电网结构最常见的便是?架空线和电缆?。 22、车间线路的室内配线线路多采用?绝缘导线??但配电干线多采用?祼导线?。 23、变压器的铁芯有两种基本结构芯式和壳式?铁芯本身由?铁芯柱和铁轭?两部分组成。 24、变压器在运行中内部损耗包括?铜损和铁损?两部分。 25、互感器的功能主要用于?电量的测量和继电保护。? 26、电力系统中出现最多的故障形式是?短路。? 27、电源为有限容量时?电源的阻抗就?不能忽略。? 28、电源为无限大容量时?外电路所引起的功率改变对电源微不足到?电源的?电压和频率?保持不变而恒定。 29、对称分量法是将一个?不对称?三相电流或电压分解成三个对称电流和电压系统。 30、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态??并动作于断路器或反应信号的一种自动装置。
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（） 14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（） 16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（） 30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。（） 31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。（） 32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。（）
工厂供电 答案在后面显示 模拟试题 一、填空题15题 1、工厂供电的基本要求是_______，_______，_______，_______。 2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。 3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。 4、短路计算的常用方法有：、。 5、接地体就是。 接地线就是。 接地装置就是 6、低压线路的结线方式主要有，，。 7.电气装置的接地分为、和三种。 8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、 、、。 9、电流互感器的接线方式主要有、、 和。 10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别 是：、和。 11、我国普遍采用的确定用电设备组计算负荷的方法，主要是和。是国际上通用的确定计算负荷的方法，最为简便实用。的应用局限性较大，但在确定设备台数较少而容量差别悬殊的分支干线的计算负荷时，较之合理，且计算也较简便。 12、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。 13、按规定，裸导线A、B、C三相涂漆的颜色分别对应为、、三色。 14.短路的形式有，，，。 15、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。我国220/380V低压配电系统广泛采用中性点运行方式。 二、判断题：92题 1 （）电力系统由电厂、电网、用户三部分组成。
2 （）电力系统由发、变、输、配、用五部分组成。 3 （）电网的作用是将电能从发电厂输送、并分配到电能用户。 4 （）发电厂最重要的设备是发电机。 5 （）发电厂最重要的设备是变压器。 6 （）发电厂最重要的设备是断路器。 7 （）电网由电力线路、变配所组成。 8 （）电力线路的功能是输电。 9 （）变配所的功能是变电、配电。 10（）变压器是厂电系统中最重要的一次设备。 11（）变压器由铁心和绕组两部分组成。 12（）电能的质量指标有三个：频率、电压、可靠性。 13（）电网的额定电压，是指电力线路的额定电压。 14（）取首端和末端的平均电压作为线路的额定电压。 15（）负载的额定电压，与电力线路的额定电压相等。 16（）负载的额定电压，最高只到10千伏。 17（）城市电网改造中，广泛以电缆取代架空线路。 18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。 19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。 20（）电流互感器副边不必装设熔断器。 21（）电压互感器的原、副边都必须装设熔断器进行短路保护。 22（）互感器副边必须接地。 23（）高压电容器组宜接成中性点不接地的星形。 24（）限流熔断器不必考虑短路冲击电流的影响。 25（）高压断路器的功能之一是通断正常负荷电流。 26（）高压断路器的功能之一是接通和承受一定时间的短路电流。 27（）高压断路器的功能之一是切除短路故障。 28（）低压熔断器的功能主要是实现低配系统的短路保护。 29（）有一种有特殊功能的熔断器：自复式低压熔断器。 30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。 31（）二级负荷为中断供电将造成较大的政经损失者。 32（）三级负荷为不属于一级和二级负荷者。（是）低压电容器组应接成三角形。 33（）电容器组的接法是：高压宜星，低压宜角。 34（）熔断器的主要功能是对设备进行短路保护。 35（）有的熔断器具有过负荷保护功能。 36（）负荷曲线是负荷随时间变化的曲线。 37（）负荷曲线的纵坐标表示负荷。

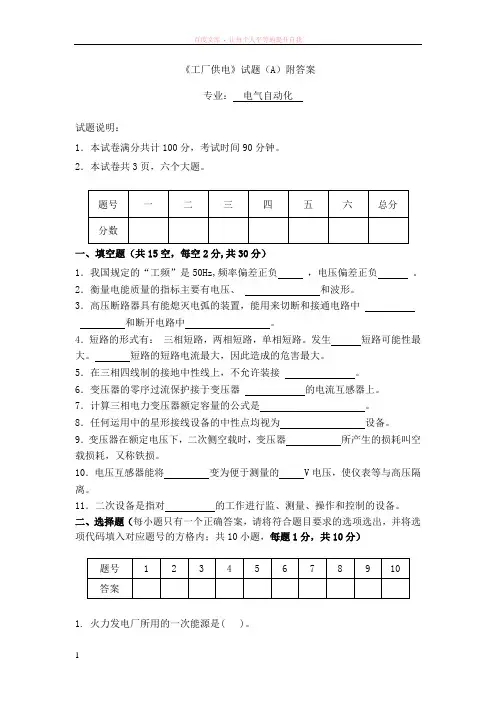

《工厂供电》试题（A）附答案 专业：电气自动化 试题说明： 1．本试卷满分共计100分，考试时间90分钟。 2．本试卷共3页，六个大题。 一、填空题（共15空，每空2分,共30分） 1．我国规定的“工频”是50Hz,频率偏差正负，电压偏差正负。2．衡量电能质量的指标主要有电压、和波形。 3．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中 和断开电路中。 4．短路的形式有：三相短路，两相短路，单相短路。发生短路可能性最大。短路的短路电流最大，因此造成的危害最大。 5．在三相四线制的接地中性线上，不允许装接。 6．变压器的零序过流保护接于变压器的电流互感器上。 7．计算三相电力变压器额定容量的公式是。 8．任何运用中的星形接线设备的中性点均视为设备。9．变压器在额定电压下，二次侧空载时，变压器所产生的损耗叫空载损耗，又称铁损。 10．电压互感器能将变为便于测量的V电压，使仪表等与高压隔离。 11．二次设备是指对的工作进行监、测量、操作和控制的设备。二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分）
1. 火力发电厂所用的一次能源是( )。 A. 太阳能 B. 原子核 C. 水 D. 煤 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（）。 A．10KV B．9.5KV C．11KV D．10.5KV 3．万用表使用完毕后应将旋钮置于（）档。 A.电阻档 B.交流电压最高档 C.电流档 D.直流电压最高档4．机床上的低压照明灯，其电压不应超过（）。 A.110V B.36V C.12V D. 220V 5. 下列电压哪个是低压( )。 A. 6.3KV B. 110KV C. 0.4KV D. 10KV 6.10KV及35KV电压互感器的高压侧应选用( )A的熔断器。 A.0.5 B.1 C.0.1 D.5 7. 由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为( )。 A.电力网 B. 电力系统 C.动力系统 D.联合电网 8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍 B．0.85倍 C．0.5倍 D．0.25倍左右9．三相绕组变压器的零序保护是（）和保护区外单相接地故障的后备保护。 A.高压侧绕组 B.中压侧绕组 C.低压侧绕组 D.区外相间故障的后备保护 10.变压器的接线组别表明( )间的关系。 A.两侧线电压相位 B.两侧相电压相位 C.两侧电流相位 D.两侧阻抗大小 三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分） 1．我国最常用的三相变压器联结组别有（）。 A．Y/Y0-12 B．Y/△-11 C．Y0/△-11 D．Y0/Y-12 E．Y/Y-12 2．一般低压线路选择导线截面应考虑的条件是（）。 A．电流发热 B．功率损耗 C．电流经济密度 D．电能损耗 E．机械强度3．变压器空载时的损耗主要包括（）。 A．铜损耗 B．功率损耗 C．电压损耗 D．涡流损耗 E．磁滞损耗4．变压器并联运行的条件是（）。 A．变压器的接线组别相同
