工厂供电习题及其答案
一、填空题
1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种
是电源中性不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。我国
220/380V低压配电系统广泛采用中性点直接接地运行方式。
2.接地体就是埋入地中并直接与大地接触的金属导体。
3.接地线就是连接接地体与设备、装置接地部分的金属导体；接地装置就是接地线与接
地体。
4.接地体的屏蔽效应就是影响入地电流流散的作用。
5.电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。
6.经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色
金属节约的导线截面。
7.发电机额定电压规定高于同级电网额定电压5%。
8.当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等,
9.当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。
10.雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。
11.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。
12.等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种
电气联结。
13.低压线路的结线方式主要有放射式，树干式，环形。
14.电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。
15.低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。
16.高压线路的接线方式放射式，树干式，环形。
17.供配电系统常用继电器有电流继电器时间继电器中间继电器信号继电器等。
18.常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。
19.继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号，
当报警信号发生短路故障时自动切除故障部分。
20.高压隔离开关的主要作用是分离小电流设备，造成一个有明显断开点的安全检修的环
境，以保护检修人员的人生安全。
21.低压自动开关即能在带负荷通断电路，又能在短路、过负荷和低电压时自动掉闸。
22.电力变压器按相数分有单相和三相两大类，工厂变电所常采用三相电力变压器。
23.电力系统是由发电厂，变电所和电力用户组成。
24.电力负荷按供电的可靠性分为一级负荷二级负荷三级负荷。
25.常用低压控制电器有刀开关，自动开关，接触器等。
26.常用的照明电光源可分为热辐射和气体放电两大类。
27.继电保护装置的任务是控制断路器，当分离负荷电流发生发出报警信号，当电路过负
荷时发生短路故障时自动切除故障部分。
28.供电质量是指电压频率可靠性。
29.10KV高压变电所由高压配电室，变压器室和低压配电室组成。
30.电气装置的接地分为工作接地，保护接地和重复接地三种。
31.工厂电力线路的导线和电缆截面的选择必须满足下列条件：按允许载流量、电压损失、
经济电流密度、机械强度。
32.工厂所需电力容量不大于160KVA时，通常采用架空线进线，直接由当地的公用电网供
电，＞160KVA且＜1000KVA采用电缆或架空线进线，＞1000KVA时采用电缆进线。33.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设应急电源，并严禁其他
负荷接入。
34.各种高低压开关属二类类电气设备。
35.隔离开关只能通断一定的空载电流，负荷开关能通断负荷电流，断路器能通断短路电流。
36.互感器的功能是计量、控制。
37.表示工厂变配电所的电能输送和分配路线的电路图，称为一次回路或主回路电路图。
38.负荷持续率是指一个工作周期内工作时间与工作周期的百分比值；尖峰电流是指持续
时间1-2秒的短视最大负荷电流。
39.电压质量包括电压的偏差、电压波动、电压波形、三相的平衡性等方面。
40.短路的形式有三相短路、两相短路、单相短路、两相接地短路。
41.工厂的用电设备按其工作制分为连续工作制、短时工作制、断续周期工作制。
42.开关触头间产生电弧的根本原因是气体的游离。
43.经济运行方式指就是能使整个电力系统的电能损耗减少，经济效益提高的运行方式。
44.配电所的任务是受电能和分配电能。
45.我国规定的“工频”是指电气设备的额定频率为50Hz
46.并联电容器在供电系统中的装设位置有高压集中补偿、低压集中补偿、单独就地补偿
三种方式。
47.电力系统常用的高压开关电器有高压负荷开关、高压断路器、高压隔离开关、高压熔
断器、高压开关柜。
48.电流互感器的功能是计量、保护。
49.变压器的事故过负荷能力是以牺牲变压器的寿命为代价的。
50.电力电缆常用直接埋地敷设、电缆沟敷设、电缆隧道敷设、电缆排管敷设、电缆桥架
敷设等敷设方式。
51.高低压配电方式有树干式和放射式。
52.按规定，裸导线A、B、C三相涂漆的颜色分别对应为黄、绿、红三色。
53.短路电流的计算方法有欧姆法、标幺制法。
二. 简述题
1、高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证安全检修？
答：隔离高压电源，以保证其他设备和线路的安全检修。隔离开关没有专门的灭弧装置，不能带负荷操。断开后有明显可充分断开间隙，且断开间隙的绝缘及相间绝缘都是足够可靠的。能充分保障人参和设备的安全。
2、低压断路器的瞬时、短延时和长延时过流脱扣器动作电流如何整定？
答：瞬时过流脱扣器动作电流应躲过线路的尖峰电流；短延时过流脱扣器动作电流应躲过线路短时间出现的尖峰电流；长延时过流脱扣器动作电流应躲过线路的最大负荷电流。
3、并联补偿电容器采用三角形结线和星形结线各有何优缺点?高压电容器组宜接成什么结线? 低压电容器组宜接成什么结线?
答：并联补偿电容器采用三角形结线容量大，任一电容器断线后，三相线路仍得到补偿；但任一电容器击穿短路后，将发生三相线路两相短路，有可能引起电容器爆炸。
并联补偿电容器采用星形结线容量小，任一电容器断线后，断线相失去补偿；但任一电容器击穿短路后，短路电流仅为正常工作电流的三倍。
高压电容器组宜接成星形结线，低压电容器组宜接成三角形结线。
4、简述保护线，保护中性线各有哪些功能。
答：保护线(PE线）的功能，是为保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分（指正常不带电压但故障情况下能带电压的易被触及的导电部分，如金属外壳、金属构架等）通过保护线(PE线)接地，可在设备发生接地故障时减小触电危险。
保护中性线(PEN线)兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”
5、单相设备接于相电压时的负荷如何计算?
答：单相设备接于相电压时的负荷最大相设备容量的3倍。
6、如何改善功率因数？
答：改善功率因数的方法，主要有两种途径。一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。二是并联电容器补偿无功功率。
7、在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？
答：N线的功能是，一是满足220V的单相设备接用电源。二是为三相不平衡电流及单相电流提供通路。三是用来减少负荷中性点的漂移。PE线的功能是保障人身安全，防止发生触电事故。NPE线兼有N线和PE线两种功能。
8、在安装使用电流互感器中，应注意那些事项？
答：要注意三点：1.在工作时二次侧不得开路。2.二次侧有一端必须接地。3.在连接时要注意端子的极性。
9、10KV变电所的一次设备有那些？
答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
10、按功能分继电保护系统的继电器有那几种？
答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
11、电源中性点有哪几种运行方式？
答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
12、PE线与零线有什么区别？
答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
13、在安装使用电压互感器中，应注意那些事项？
答：1. 在工作时其二次侧不得短路。2. 二次侧有一端必须接地。3. 在连接时也要注意端子的极性。
14、开关柜的五防是那些？
答：1.防止误跳、误合断路器 2.防止带负荷拉、合隔离开关 3.防止带电挂接地线4.防止带接地线合隔离开关 5.防止人员误入带电间隔。
15、电力变压器应装设有那几种保护？
答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。
16、试比较架空线路和电缆线路的优缺点。
答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。架空线路具有投资少.施工维护方便.易于发现和排除故障.受地形影响小等优点；电缆线路具有运行可靠.不易受外界影响.美观等优点。
17、试画出高压断路器、高压隔离器、高压负荷开关的图形和文字符号。
答：高压断路器（文字符号为QF，图形符号为——× /—）；
高压隔离器（文字符号为QS，图形符号为——| /—）；
高压负荷（文字符号为QL，图形符号为——|o /—）。
18、什么是灯具的的距离比高？距高比与布置方案有什么关系？
答：灯具的距离比高为hRc/h(hRc为房间的高度h为灯具的高度)，为使工作面上获得较均匀的照度，较合理的的距高比一般为1.4－1.8.这样可以使整个房间获得较为均匀的照明。
19、什么叫短路?短路有什么危害?
答：短路是不同相之间,相对中线或地线之间的直接金属性连接或经小阻抗连接.
短路的危害:
○1短路产生很大的热量,导体温度身高,将绝缘损坏.
○2短路产生巨大的电动力,使电器设备受到机械损坏
○3短路使系统电压严重减低,电器设备正常工作受到破坏.
○4短路造成停电,给国家经济带来损失,给人民生活带累不便.
○5严重的短路将影响电力系统运行的稳定性,使并联运行的同步发电机失去同步,严重的可能造成系统解列,甚至崩溃.
○6单相短路产生的不平横磁场,对附近的通信线路和弱电设备产生严重的电磁干扰,影响其正常工作.
20、变配电系统设计的基本要求是什么？
答：安全，可靠，优质，经济
21、在采用高压隔离开关—断路器的电路中，送电是应如何操作，停电时又应如何操作？
答：送电时先合隔离开关后合断路器，停电时先断断路器后断隔离开关。
22、低压配电系统是怎样分类的?TN-C,TN-S,TN-C-S,TT,和IT系统各有什么特点?其中的中性线(N线),保护线(PE线),和保护中性线(PEN线)各有哪些功能?
答:低配电系统的保护接地按接地形式,分为TN系统,TT系统,IT系统3种.
TN系统的电源中性点直接接地,并引出有中性线,保护线或保护中性线,属于三相四线制或五线制系统.如果系统中N线与PE线全部合成为PEN线,则此系统称为TN-C 系统,如果系统中的N线和PE线全部分开,则此系统称为TN-S系统,如果系统中前一部分N线与PE线合为PEN线,而后一部分N线与PE线全部或部分分开,则此系统称为
TN-C-S系统.
TT系统的电源中性点直接接地,并引出有N线,属三相四线制系统,设备的外露可导电部分均经与系统接地点地方无关的各自的接地装置单独接地.
IT系统的电源中性点不接地或经1KΩ阻抗接地,通常不引出N线,属于三相四线制系统,设备的外露可导部分均各自的接地装置单独接地.
23、什么是过电压?过电压有哪些类型?雷电过电压有哪些种类?
答:﹙1﹚指在电气设备或线路上出现折超过正常工作要求并对绝缘构成威胁的电压.
﹙2﹚过电压分为内部过电压和雷电过电压.
﹙3﹚雷电过电压分为直击雷、感应雷和雷电侵入波3类。
24、高压和低压的放射式接线和树干式接线有哪些优缺点？分别说明高低压配电系统各宜首先考虑哪种接线方式？
答：（1）高压放射式接线的优点有：界限清晰，操作维护方便，保护简单，便于实现自动化，由于放射式线路之间互不影响，故供电可靠性较高。
缺点是：这种放射式线路发生故障时，该线路所供电的负荷都要停电。
（2）高压树干式接线的优点有：使变配电所的出线减少。高压开关柜相应也减少，可节约有色金属的消耗量。
配电系统的高压接线往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况，对供电可靠性的要求，经技术，经济综合比较后才能确定/一般来说，高压配电系统宜优先考虑。
一、填空题（每空1分，共20分）： 1、工厂供电的基本要___安全、可靠、优质、经济 ____，_______，_______，_______。 2、一级负荷中特别重要的负荷，除由_____两__个独立电源供电外，还须备有_应急电源______ ，并严禁其他负荷接入。 3、电能质量的基本指标是___电压____和__频率_____，我用的工业频率是___50____ HZ。 4、各种高低压开关属___一 ____次设备。 5、跌落式熔断器属于_非限流式______熔断器。 6、防雷装置所有接闪器都必须经过_引下线______与__接地装置______相连。 7、继电保护装置的基本要：__选择性、速动性、灵敏性 ____、_______ 、________ 、可靠性。 8、_真空 ______断路器适用于频繁操作、安全要求较高的场所。 9、在三相短路电流常用的计算方法中，__标幺制法____适用于多个电压等级的供电系统。 10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_电流互感器______和__电压互感器_____完成的。 二、单项选择题（每题2分，共10分）： 1、在配电设计中，通常采用 __B_____ 的最大平均负荷作为按发热条件选择电器或导体的依据。

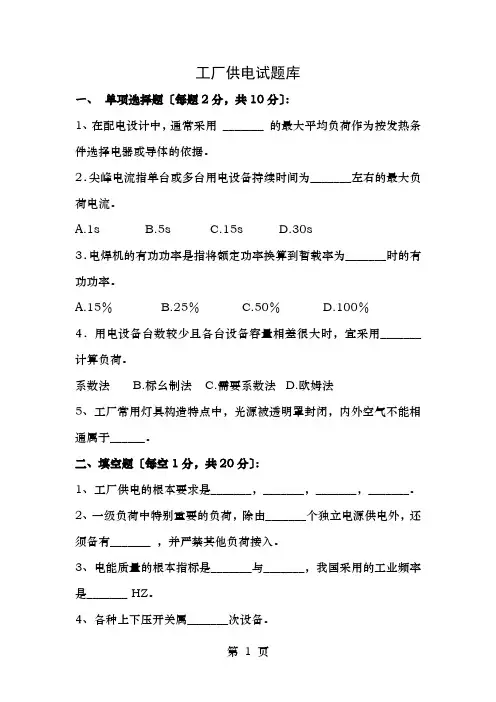

A.20min B.30min C.60min D.90min 2．尖峰电流指单台或多台用电设备持续时间为_A ______左右的最大负荷电流。 A.1s B.5s C.15s D.30s 3．电焊机的有功功率是指将额定功率换算到暂载率为__D _____时的有功功率。 A.15％ B.25％ C.50％ D.100％ 4．用电设备台数较少且各台设备容量相差很大时，宜采用___A ____计算负荷。 A.二项式系数法 B.标幺制法 C.需要系数法 D.欧姆法 5、工厂常用灯具结构特点中，光源被透明罩封闭，外空气不能相通属于___C___。 A．开启型 B. 闭合型 C.密闭型 D.防爆型 三、名词解释（每题6分，共30分）： 1、什么叫电力系统？ 答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。 2、什么是尖峰电流? 答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。
工厂供电复习题 第一章 1、工厂供电的概念和基本要求。 概念：工厂供电指工厂所需电能的供应和分配，也称工厂配电。 基本要求：安全、可靠、优质、经济。 2、什么叫电力系统、电力网。 电力系统：电力系统指的是由各级电压的电力系统将一些发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体。 电力网：电力网指的是电力系统中各级电压的电力线路及其联系的变电所。 3、衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求 衡量电能质量的两个基本参数是电压和频率。 电压质量包括电压的偏差、波动、波形以及三相的对称性。 4、电网电压的高低如何划分什么叫低压和高压 电网电压的高低划分在中国通常以1000V为划分的界线。 低压——指额定电压在1000V及以下者。 高压——指额定电压在1000V以上者。 5、工厂供电电力系统的供电电压如何选择工厂的高、低压配电电压各如何选择 工厂供电电力系统的供电电压选择：工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。 工厂高压配电电压的选择： 工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。 工厂低压配电电压的选择： 工厂的低压配电电压，一般采用220V/380V，其中线电压380V接三相动力设备及额定电压为380V的单相用电设备，相电压220V接额定电压为220V的照明灯具和其他单相用电设备。但某些场合宜采用660V甚至1140V作为低压配电电压，例如矿井下，因负荷中心往往离变电所较远，所以为保证负荷端的电压水平而采用660V甚至1140V电压配电。
习题一 1-1试述工业企业供电系统的构成。 答：（1）总降压变电所：工厂供电的枢纽，用于将35KV～110KV电源电压降为6～10KV，再由配电装置分别 将电能送至配电所、车间变电所或高压用电设备。由降压变压器，母线、开关设备、保护电器、测量 电器等高低压配电装置组成。 （2）配电所：对大中型工厂，由于厂区大，负荷分散，常设置一个或多个配电所，用以中转电能，它只 分配电能，但不改变电压。 （3）车间变电所：一个生产厂房或车间，根据情况可设置一个或多个车间变电所，将6～10KV电压降至 380/220V电压，再送至各个低压用电设备。 （4）高压用电设备 （5）低压用电设备 1-2工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。 答：（1）330KV及以上（包括500KV、750KV）：用于大电力系统输电； （2）220KV及以下：用于城乡高压、中压及低压配电； （3）110KV、35KV：也用于大型工厂内部配电网； （4）6～10KV：一般用于工厂内部，但从经济技术综合比较，最好采用10KV，除非拥有相当数量的6KV 设备； （5）380V/220V：工厂低压配电电压。 1-3统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网额定电压有无差别？ 差别的原因是什么？ 答：规定设备的额定电压有利于设备按系列制造，是设备正常工作时具有最好技术经济指标的电压。 （1）发电机的额定电压：考虑线路在输送负荷电流时产生的电压损失，应比电网电压高5％。 （2）变压器的额定电压：一次绕组——如果变压器直接与发电机相连，则同发电机额定电压相同，即高于 电网电压5％；如果不与发电机直接相连，而是接于线路时，应与电网电压相同。二次绕组——供电 线路较长时，为弥补变压器满载时本身压降及线路压降，应比电网电压高10％；如果线路不长，只需 补偿变压器满载压降，即高于电网电压5％。 （3）设备的额定电压：同电网电压相同。 1-4简述工厂供电系统电能质量的主要指标及其对用户的影响。 答：（1）电压质量：一般要求设备供电电压允许电压偏移不超过额定电压 5％。当电压偏移较大时，对用户设备的危害很大，如白炽灯的电压低于额定电压时，发光效率降低，使人的身体健康受影响，高于额 定电压时则灯泡经常损坏。电动机电压降低时，转矩急剧减小，转速下降甚至停转，导致工厂产生废
《工厂供电》试题（B） 专业：电气自动化 试题说明： 1.本试卷满分共计100分，考试时间90分钟。 2.本试卷共3页，六个大题。 一、填空题（共15空，每空2分,共30分） 1．电能生产、输送、分配及使用过程在进行。 2．一级负荷中特别重要的负荷，除由个独立电源供电外，尚应增 设，并严禁其他负荷接入。 3．兆欧表测量端的符号是，地端符号是，屏蔽端符号是 G 。4．隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断正常负荷和短路电流。 5．互感器的功能是、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。 6．无功功率的人工补偿主要有和同步电动机补偿。 7．我国目前采用的中性点接地方式主要有三种：不接地， 和直接接地。 8．电力变压器中性点接地属于接地。 9. 短路电流的计算方法有、标幺值计算法。 10. 送电的顺序是。 11. 工厂供电的基本要求是、、优质、经济。 二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分） 1．电能生产、输送、分配及使用过程在（）进行。
A．不同时间B．同一时间C．同一瞬间D．以上都不对 2.对一类负荷，多由（）独立以上电源供电，以保证供电的连续性。 A．两个B．一个C．三个D．两个并联 3．变压器铜损是随（）而变化。 A．电压B．阻抗C．电流D．电流平方 4．低电压断路器作电动机短路保护时其动作电流整定应大于等于（）电流。A．正常负荷电流B．最大负荷电流C．过负荷电流D．起动电流 5．下列设备在工作中属于工作接地是（）。 A．避雷器B．电压互感器C．电动机D．变压器外壳6．用电设备的额定电压一般与所接网络的额定电压( )。 A．高5% B．相同C．低5% D．低10% 7．变压器绕组匝层间发生故障时主要保护是（）保护。 A．速断B．差动C．瓦斯D．过流 8．发生三相对称短路时短路电流中只含有（）分。 A．正序B．负序C．零序D．正序与负序9．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。 A．1倍B．2倍C．3倍D．2倍 10．380/220V系统的三相四线制线路中，中线截面为相线的（）。 A．0.5倍 B．1倍 C．2倍 D．3倍 三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分）1．变压器在运行时，外部检查的项目检查有（）。 A．油面高低 B．上层油面温度 C．外壳接地是否良好 D．检查套管是否清洁 E．声音是否正常 F．冷却装置运行情况 H．绝缘电阻测量 2．在变压器继电保护中，轻瓦斯动作原因有（）。 A．变压器外部接地 B．加油时将空气进入 C．水冷却系统重新投入使用 D．变压器漏油缓慢 E．变压器内部短路 F．保护装置二次回路故障 H．变压器内部故障产生少量气体 3．供电系统对保护装置要求是（）。 A．选择性 B．速动性
工厂供电 答案在后面显示模拟试题一 模拟试题 一、填空题15题 1、工厂供电的基本要求是_______，_______，_______，_______。 2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。 3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。 4、短路计算的常用方法有：、。 5、接地体就是。 接地线就是。 接地装置就是 6、低压线路的结线方式主要有，，。 7.电气装置的接地分为、和三种。 8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、 、、。 9、电流互感器的接线方式主要有、、 和。 10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别是：、和。
13（）电网的额定电压，是指电力线路的额定电压。 14（）取首端和末端的平均电压作为线路的额定电压。 15（）负载的额定电压，与电力线路的额定电压相等。 16（）负载的额定电压，最高只到10千伏。 17（）城市电网改造中，广泛以电缆取代架空线路。 18（）当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。 19（）工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。 20（）电流互感器副边不必装设熔断器。 21（）电压互感器的原、副边都必须装设熔断器进行短路保护。 22（）互感器副边必须接地。 23（）高压电容器组宜接成中性点不接地的星形。 24（）限流熔断器不必考虑短路冲击电流的影响。 25（）高压断路器的功能之一是通断正常负荷电流。 26（）高压断路器的功能之一是接通和承受一定时间的短路电流。 27（）高压断路器的功能之一是切除短路故障。 28（）低压熔断器的功能主要是实现低配系统的短路保护。 29（）有一种有特殊功能的熔断器：自复式低压熔断器。 30（）一级负荷为中断供电将造成人身伤亡，或重大的政经损失者。 31（）二级负荷为中断供电将造成较大的政经损失者。 32（）三级负荷为不属于一级和二级负荷者。（是）低压电容器组应接成三角形。
一、填空 1、工厂供电是指工厂所需电能的和，亦称。 2、工厂供电必须达到、、、的基本要求。 3、和是衡量电能质量的两个基本参数。额定频率为Hz通称为工频。 4、档距又称，弧垂又称。 5、尖峰电流是指持续时间的短时最大负荷电流。 6、工厂电力线路有、、等基本接线方式。 7、电杆按其在架空线路中的功能和地位分，有、、、跨越杆、分支杆等形式。 二、单项选择题 1．工厂供电系统对第一类负荷供电的要求是（） A．要有两个电源供电。B．必须有两个独立电源供电。 C．必须要有一台备用发电机供电。D．必须要有两台变压器供电。 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（） A．10KV B．9.5KV C．11KV D．10.5KV 3．大容量大面积10KV供电系统其变压器中性点应（）。 A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。 A．0.5小时B．1小时C．2小时D．4小时。 5．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。A．1倍B．√2 倍C．√3 倍D．2倍 6．380/220V系统的三相四线制，中线截面为相线的（） A．0.5倍B．1倍C．2倍D．3倍. 7．电能生产、输送、分配及使用过程在（）进行的。 A．不同时间B．同一时间C．同一瞬间D．以上都不对8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍B．0.85倍C．0.5倍D．0.25倍左右9．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的（）倍。 A．10 B．20 C．50 D．100 10．真空断路器适合于（）。 A．频繁操作，开断容性电流；B．频繁操作，开断感性电流；C．频繁操作，开断电机负载；D．变压器的开断。 11．户外高压跌落式熔断器的代号是（）。 A．RW B．RN C．RM D．RT 12．变电所通常采用（）对直击雷进行保护。 A．避雷针B．管型避雷器C．伐型避雷器D．消雷器 13．对架空线路自动重合闸次数不得超过（）次。 A．1 B．2 C．3 D．4 14．变压器的避雷装置应该装设（）。 A．管型避雷器B．阀型避雷器C．氧化锌避雷器D．消雷器15．容量在10000KVA以上的变压器必须装设（）。 A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
工厂供电习题及答案 1、 某220/380V 的TN-C 线路，如下图所示。线路拟采用BX-500型铜芯橡皮绝缘线户内明敷，环境温度为30℃,允许电压损耗为5%。试选择该线路的导线截面。 解：（1）线路的等效变换 将图a 所示带均匀分布负荷的线路，等效变换为图b 所示集中负荷的线路。 ,75.0 1=故var 1575.0201k kW q =?=。 ,75.0tan ,8.0cos ,22==??kW kW var k A kV A ?=50 A kV A kV U S I N 7638.03503=??== 查附录表19-1，得BX-500型导线210mm A =在30℃明敷时的A I A I al 7677=>=。 因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1×10导线作PEN 线。 （3）校验机械强度 查附录表15，室内明敷铜芯线最小截面为12 m m ，以上所选导线满足机械强度要求。
（4）校验电压损耗 查附录表6，BX-500-1×10导线的电阻km R /19.20Ω=，电抗（线距按150mm 计）km X /31.00Ω=。线路的电压损耗为 []N U X L q L q R L p L p U /)()(022*******+++=? =[]31.0)055.01504.015(19.2)055.02004.020(??+?+??+?/0.38 V 12= %5%%2.3380/12100/100%=?<=?=?=?al N U V V U U U 所选BX-500-1×10型铜芯橡皮绝缘线满足允许电压损耗要求。 2、什么是最大运行方式和最小运行方式确定保护最大、最小运行方式时应考虑哪些因素？ 答：最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。 最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。 继电保护中最大和最小运行方式下主要是考虑系统阻抗变化对电流型保护整定值的影响，其中重点为过电流分段保护的影响。 过电流分段保护注意如下： 最大运行方式下，本线路 I 段保护范围应大于线路全长的50%。 最小运行方式下，本线路 I 段保护范围应不小于线路全长的15%。 最大运行方式下，本线路 II 段保护范围应尽量不大于下一线路的在最小运行方式下的 I 段保护范围，以免本线路 II 段保护与下一线路的 II 段保护冲突 3、继电保护中功率方向继电器的作用、优点及其所反应的量的实质是什么？ 答：功率方向继电器用于电力系统方向保护线路中，作为方向判别元件。当输入量（如电压、电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量继电器及非电气量继电器两大类。具有体积小、动作快、工作稳定、使用寿命长等优点。 4、复合电压启动过流保护的灵敏系数比一般过流保护高？ 答：一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。 5、简述TCR 、TSC 、SVG 的基本功能？ 答：TCR 是由电抗器及晶闸管等构成，与系统并联并从系统吸收无功功率的静止无功装置，通过控制晶闸管的导通角使其等效感抗连续变化。TCR 的作用就像一个可变电纳，改变触发角就可以改变电纳值，因为所加的交流电压是恒定的，改变电纳值就可以改变基波电流，从而导致电抗器吸收无功功率的变化。但是，当触发角超过90。以后，电流变为非正弦的，随之就产生谐波。如果两个晶闸管在正半波和负半波对称触发，就只会产生奇次谐波。 TSC 是由电容器及晶闸管等构成，与系统并联并向系统供应无功功率的静止无功补偿装置，通过晶闸管的开通或关断使其等效容抗成级差式变化。TSC 采用整数半周控制，根据电网的无功功率需求来投切电容器，运行时不产生谐波而且损耗小。 SVG 将自换相桥式变流电路通过电抗器或者直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。 6、在实现由线路入侵雷电冲击波的保护时，为什么避雷器必须尽量靠近变压器设置？

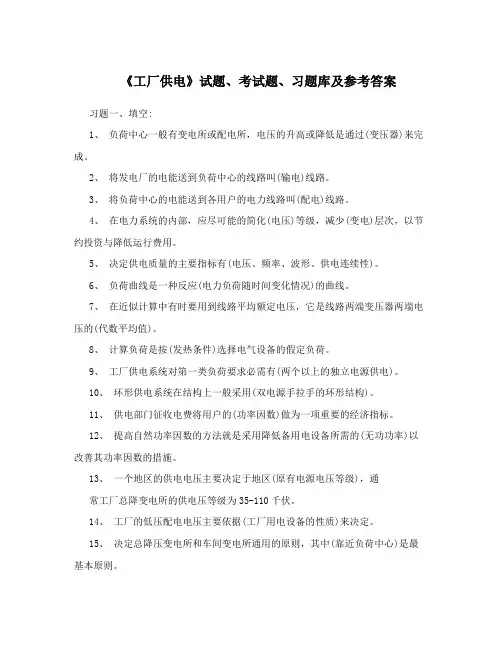

史上最全《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完 成。 2、将发电厂的电能送到负荷中心的线路叫（输电）线路。 3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以 节约投资与降低运行费用。 5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压 的（代数平均值）。 8、计算负荷是按（发热条件）选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改 善其功率因数的措施。 13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变 电所的供电压等级为35-110千伏。 14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基 本原则。
