第1页，共4页
第2页，共4页

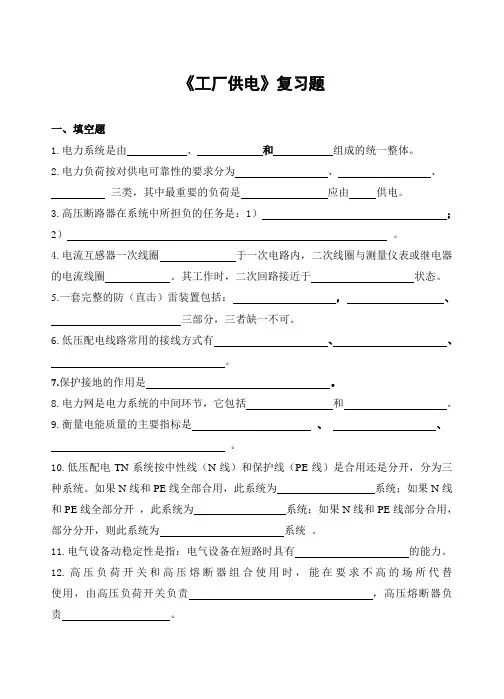

一、填空题 （本大题共8题，每空 1 分，共 20 分)
1、低压线路的接线方式主要有 树干式 、 放射式 、 环型 。
2、 单相 短路形式的几率最大， 三相 短路形式的危害最为严重。
3、衡量电能质量的两个参数 电压 和 频率 ，一般交流电力设备的额定 频率为 50HZ 。
4、安全电流我国规定为 30mA ，但是触电时间应按不超过
１S ， 安全特低电压不超过 ５０V 。
5、短路计算采用 欧姆制 和 标么制 两种方法。
6联结。
7、按规定裸导线A 、B 、C 三相涂漆的颜色分别对应于
黄 、 绿 、 红 。 8、工厂的用电设备按其工作制分为 连续工作制 、 短时工作制 、
断续周期工作制 。
二、选择题 （本大题共 10 题，每小题 2分，共 20分)
1、我国目前所规定的10kv 及以下三相供电电压允许偏差是( B )。
A. ±5％
B. ±7％
C. +5％～+10％
D. ±10％。 2、电气设备的接地主要有三种形式，分别是工作接地、保护接地和( B )。 A. 工频接地 B. 重复接地 C. 小电流接地 D. 冲击接地
3、在配电设计中，通常采用( B )的最大平均负荷作为按发热条件选择电器或 导体的依据。
A.20min
B.30min
C.60min
D.90min
4、用电设备台数较多.各台设备容量相差不悬殊时，宜采用( C )，一般用于干线、 配变电所的负荷计算。
A.二项式法
B.单位面积功率法
C.需要系数法
D.变值需要系数法
5、线路停电的操作顺序是( D ) 。 A ．先分母线隔离开关，再分线路隔离开关，最后分断路器 B ．先分线路隔离开关，再分母线隔离开关，最后分断路器
C ．先分断路器，再分母线隔离开关，最后分线路隔离开关
D ．先分断路器，再分线路隔离开关，最后分母线隔离开关
6、下列设备中仅能开断正常负荷电流的是（ A ）。 A.负荷开关 B.隔离开关 C.熔断器 D.断路器
7、在不接地电网中，当一相接地发生故障时，其它两相的对地电压将（ C ）。 A.为0伏
B.比原来的电压低
C.升高到线电压
D.电压保持不变。
8、过电流继电器的返回系数( B )1。
A ．大于
B ．小于
C ．等于 9、工厂供电系统对第一类负荷供电的要求是( B )。
A. 要有两个电源供电
B. 必须有两个独立电源供电
C. 一个独立电源供电
D. 都不对
10、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( B )。 A.100% B.50％ C.75％ D. 25％
三、简答题 （本大题共4 题，每小题10分，共 40分)
1、一般动力系统宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件?为什么
答：一般动力系统宜先按发热条件选择再校验其电压损耗和机械强度；照明线路宜先按允许电压条件选择再校验其发热条件和机械强度，因为其对电压水平要求很高
2、什么是最大负荷利用小时？什么是年最大负荷和年平均负荷？什么是负荷系数？
答：最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又
叫半小时最大负荷P30
年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在
该时间t 内消耗的电能Wt 除以时间t 的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷Pv 与其最大负荷Pmax 的比值。
3、电压互感器工作时二次侧为什么不能短路？互感器二次侧有一端为什么必须接地？ 答：电压互感器一、二次侧都是在并联状态下工作的，当发生短路时，回路电阻和剩余
阻抗均很小，使短路电流可达额定电流的几十倍，此电流将产生很高的共振过电压，所以
第3页，共4页
第4页，共4页
装订线内不准答题
《安规》规定，电压互感器在运行中严禁短路。互感器二次侧有一端必须接地，是为了防止其一、二次绕组间绝缘击穿时，一次侧的高电压窜入二次侧，危及人身和设备安全。
4、供电系统中有哪些常用的过电流保护装置？对保护装置有哪些基本的要求？
答：过电流保护装置：熔断器、低压断路器、继电保护。 基本要求：选择性、速动性、可靠性、灵敏度。
四、计算题 （本大题共 2 题，每小题 10分，共 20分)
1、某车间设有小批量生产冷加工机床电动机40台，总容量为152KW ，其中较大容量的电动机有10KW 1台，17KW 2台，4.5KW 5台，2.8 KW10台，卫生用通风机6台共6KW 。试分别用需要系数法和二项式法求车间的计算负荷。（冷加工机床Kd1=0.2，b1=0.14，c1=0.4， x1=5,cos φ1=0.5，tan φ1=1.73；通风机Kd2=0.8，b2=0.65，c2=0.25，x2=5,cos φ2=0.8，tan φ2=0.75）。
解：需要系数法：K d1=0.2，tan φ1=1.73 P c1=0.2×152=30.4kW Q c1=30.4×1.73=52.6kvar K d1=0.2，tan φ1=0.75 P c2=0.8×6=4.8kW Q c2=4.8×0.75=3.6kvar
因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）
P 30=0.95×（30.4+4.8）=33.44 kW Q 30=0.97×（52.6+3.6）=54.51kvar
S 30=A kV A kV ?=?+95.6351.5444.3322 I 30=A kV
A
kV 16.9738.0395.63=??
二项式法：(bPe ∑)1=0.14×152=21.28kW (cPx ∑)1=0.4×(10+7×2+4.5×2)=13.2kW
因为n=6<2x 2，取x 2=3，
(bPe ∑)2=0.65×6=3.9kW (cPx ∑)2=0.25×3=0.75kW
在二组设备中，第一组附加负荷(bPe ∑)1最大，
总计算负荷为：P 30=21.28+13.2+3.9=38.38 kW Q 30=21.28×1.73+13.2×1.73+3.9×0.75=62.56kvar S 30=A kV A kV ?=?+4.7356.6238.3822 I 30=A kV
A
kV 55.11138.034.73=??
2．有一条采用BLX-500型铝芯橡皮线明敷的220／380V 的三相五线制线路，线路计算电流为150A ，当地最热月平均最高气温为+30C ?。试按发热条件选择此线路的导线截面（环境温度为30C ?时明敷的BLX-500型截面为50mm 2的铝芯橡皮线的I al =163A ）。 解：(1)相线截面?A 的选择
由题知环境温度为30C ?时明敷的BLX-500型截面为50mm 2的铝芯橡皮线的I al =163A>I 30=150A ，满足发热条件。因此相线截面选为A ?=50mm 2。 (2)中性线截面A 0的选择 按A 0≥0.5A ?，选A 0=25mm 2。 (3)保护线截面A PE 的选择
由于A ?>35mm 2，故选A PE ≥0.5A ?=25mm 2。
所选线路的导线型号规格可表示为：BLX-500-(3×50+1×25+PE25)。
