1 、化学成分
高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是0.75％－1.45％。受冲击大，碳含量低。锰含量在11.0％－14.0％之间，一般不应低于13％。超高锰钢尚无国标，但锰含量应大于18％。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于0.5％为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于0.07％。铬是提高抗磨性的，一般在2.0％左右。
2、炉料
入炉材料是由化学成分决定的。主要炉料是优质碳素钢（或钢锭）、高碳锰铁、中碳锰铁、高碳铬铁及高锰钢回炉料。这里特别提醒的是由人认为只要化学成分合适，就可以多用回炉料。这个人士是有害的。某些厂之所以产品质量不佳，皆出于此。不仅高锰钢、超高锰钢，凡是金属铸件，绝不可以过多的使用回炉料，回炉料不应超过25％。那么，回炉料过剩该如何？只要把废品降到最低，回炉料就不会过剩。
3 、熔炼
这里着重讲加料顺序，无论用中频炉，还是电弧炉熔炼，总是先熔炼碳素钢，而各类锰铁和其他贵重合金材料，要分多次，每次少量入炉，贵重元素在最后加入，以减少烧损。料块应尽量小些，以50－80mm为宜。熔清后，炉温达到1580－1600℃时，要脱氧、脱氢、脱氮，可用铝丝，也可用Si-Ca合金或SiC等材料。将脱氧剂一定压到炉内深处。金属液面此时用覆盖严，隔断外界空气。还要镇静一段时间，使氧化物、夹杂物有充足时间上浮。然而，不少企业，只将铝丝甚至铝屑，撒再金属液面上，又不加覆盖，岂不白白浪费！在此期间，及时用中碳锰铁来调整锰与碳的含量。
钢液出炉前，将浇包烘烤到400℃以上是十分必要的。在出炉期间用V-Fe、Ti-Fe、稀土等多种微量元素做变质处理，是使一次结晶细化的必要手段，它对产品性能影响是至关重要的。
高锰钢辙叉焊修工艺 怀化工务段退休工程师肖国富 特别声明：本工艺虽然经过作者数十年研究实验，已经在全国铁路推广。但本文脱稿于2007年，上传于2012年，仅供同行研究参考。 第一节准备工作 一、安全注意事项 1、从事辙叉焊补的焊工应取得相应的操作许可证； 2、不焊补任何部位出现断裂的辙叉，也不焊补同一部位焊补过三次的辙叉； 3、不在风力大于5级和雨雾天进行辙叉的室外焊补作业，室外焊补人员应在上风方向作业，室内应有吸尘排烟设备，以减少烟尘锰毒对焊补人员的危害； 4、辙叉表面缺陷或磨耗，打磨后不影响行车时，可以在车速不高的线上，利用列车间隙时间焊补，但应由辙叉养护工区按《铁路工务安全规则》及有关规定办理施工手续和设置防护才能上线作业，且在作业中，要严格控制辙叉挖补尺寸，以保证能随时放行列车； 5、利用“天窗”时间线上焊补辙叉裂纹、磨耗、掉块时，也要按“天窗”作业的相关规定，办理手续和防护施工车辆； 6、线上焊补时，电焊搭铁应搭接在所焊辙叉的轨底裙边上。严禁跨过钢轨、绝缘接头及轨道绝缘处，进行搭铁和引弧，以防止破坏和影响行车信号； 7、线上“天窗”条件焊补有困难时，辙叉焊补应在线下进行，或运回工厂，在室内的水槽中施焊； 8、随时注意行车和人身安全，遵守焊接安全操作规章，按规定穿着防护用品。 二、现场焊修设备工具 1、AXQ1-200系列内燃电焊机1台，含焊钳、电缆线、面罩等附件； 2、0.35~0.4立方米、0.7~0.8兆帕（700~800千帕）内燃机驱动空压机1台，含碳弧气刨手钳、高压（氧气）气管等附件； 3、交直流两用手提式电动砂轮机或角磨机一台（建议用上海砂轮机厂生产的S1S-150型850W砂轮机，不要用其它工厂生产的580W砂轮机，否则磨不动），最近有工务段使用的博世角磨机和博世磨片也比较好； 4、电焊条干燥保温筒一个或小烘箱+保温筒； 5、接线板或多用（耐摔、防水）插座一至二个或带插座的电缆圆盘； 6、Φ22~26厘米水壶一个，约10公斤水桶一只或用钢轨钻孔用的压力式水桶； 表2-2 碳棒的规格及适用的电焊机和电流参考表 适用场地电焊机型号圆形碳棒 规格(mm) 使用电流 （A） 线场焊叉AXQ1-200 ￠ 3 150~180 ￠3.5 150~180 ￠4 150~200 ￠5 150~200（250） 工厂焊叉ZXG-400等￠7 200~350 ￠8 250~400 ￠9 350 ~400（500） 7、扳手、钳子、敲渣尖锤、钢丝刷、扁油刷、手锤、钢錾子等手工工具一套； 8、1米长钢直尺、0.05（0.5）~1.00塞尺、弦线、钢轨测温计、2~5米钢卷尺、等量具一套，
各种阀门的堆焊材料
各种阀门堆焊焊条 D502阀门堆焊焊条符合 GB EDCr-A1-03 说明： D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。 用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。 熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量 保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50 堆焊层硬度：（焊后空冷）HRC≥40 参考电流（AC、DC）焊条直径（mm）φ2.5 φ3.2 φ4.0 φ5.0 焊接电流（A） 50~80 80~120 120~160 160~200 注意事项： 1.焊前焊条须经150℃左右烘焙1h。 2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。 D507阀门堆焊焊条符合 GB EDCr-A1-15 说明： D507是低氢钠型药皮的1Cr13阀门堆焊焊条，采用直流反接。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。 用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。 熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量 保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50 堆焊层硬度：（焊后空冷）HRC≥40
高锰钢与超高锰钢铸件生产技术要点在高能量冲击的工作条件下，高锰钢与超高锰钢铸件的应用范围是广阔的。许多铸造厂，对生产此类钢种铸件缺乏必要的认识。现对具体操作做简要的说明，供生产者参考。 1化学成分 高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是％－％。受冲击大，碳含量低。锰含量在％－％之间，一般不应低于13％。超高锰钢尚无国标，但锰含量应大于18％。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于％为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于％。铬是提高抗磨性的，一般在％左右。 2炉料 入炉材料是由化学成分决定的。主要炉料是优质碳素钢（或钢锭）、高碳锰铁、中碳锰铁、高碳铬铁及高锰钢回炉料。这里特别提醒的是有人认为只要化学成分合适，就可以多用回炉料。这个认识是有害的。某些厂之所以产品质量不佳，皆出于此。不仅高锰钢、超高锰钢，凡是金属铸件，绝不可以过多的使用回炉料，回炉料不应超过25％。那么，回炉料过剩该如何只要把废品降到最低，回炉料就不会过剩。3熔炼 这里着重讲加料顺序，无论用中频炉，还是电弧炉熔炼，总是先熔炼碳素钢，而各类锰铁和其他贵重合金材料，要分多次，每次少量入炉，贵重元素在最后加入，以减少烧损。料块应尽量小些，以50－80mm
为宜。熔清后，炉温达到1580－1600℃时，要脱氧、脱氢、脱氮，可用铝丝，也可用Si-Ca合金或SiC等材料。将脱氧剂一定压到炉内深处。金属液面此时用覆盖剂盖严，隔断外界空气。还要镇静一段时间，使氧化物、夹杂物有充足时间上浮。然而，不少企业，只将铝丝甚至铝屑，撒在金属液面上，又不加覆盖，岂不白白浪费！在此期间，及时用中碳锰铁来调整锰与碳的含量。 钢液出炉前，将浇包烘烤到400℃以上是十分必要的。在出炉期间用V-Fe、Ti-Fe、稀土等多种微量元素做变质处理，是使一次结晶细化的必要手段，它对产品性能影响是至关重要的。 4炉料与造型材料 要延长炉龄，当分清钢种与炉衬的属性。锰钢属碱性，炉衬当然选用镁质材料。捣打炉衬要轮番周而复始换位操作。添加炉衬材料不可过厚，每次80毫米左右为宜，捣毕要低温长时间烘烤。如提高生产效率，笔者建议采用成型坩埚（沈阳力得厂和恒丰厂均有成品出售），从拆炉到装成，不用1小时，即可投入生产，同时成型坩埚对防穿炉大有裨益。当然，炉龄的长短与操作者大有关系。不少操作者像掷铅球的运动员一样，把炉料从三四米之外投入炉内，既不安全又伤炉龄，应将炉料置于炉口旁预热，然后用夹子慢慢地将炉料顺炉壁放入。 造型材料和涂料也应与金属液属性相一致，或者用中性材料（如铬铁矿砂、棕刚玉等）。若想获得一次结晶细化的基体，采用蓄热量大的铬铁矿砂是正确的，尤其是消失模生产厂，用它将克服散热慢的缺点。5铸造工艺设计
堆焊工艺规程文件编号： 制定: 日期: 审核: 日期: 批准: 日期: 版次：生效日期: 受控： 堆焊工艺规程 文件编号：ROCWI:A/1
1、目的： 为了更好的指导堆焊生产，使现场生产人员能够规范操作,检验员对堆焊产品进行有效检验,特制定本堆焊焊接工艺规程。 2、适用范围 本规范适用于本公司对钢管、法兰、管件、压力容器元件、阀门部件、采油树部件、热交换器部件及其他需要堆焊的产品进行耐腐蚀合金堆焊，以及平焊、横焊、相贯线、锥形等复杂异形焊接服务。 3、引用标准 API SPEC 5LD-2009 API SPEC 5L-2007 ASME V ASME IX ASTM A370 ASTM A388 ASTM A751 ASTM E10 ASTM E165 4、职责 、质检部 a) 制定产品检验测试计划（ITP）， b) 审查并保存焊材和母材的材质证明，并对焊材进行成分复检， 对母材进行成分和性能复验； c) 对焊接过程进行定期抽查以确保焊工按照正确的WPS和WI进行
工作。 d) 对成品进行外观，化学成分，物理性能，耐腐蚀性能进行检验。 、技术部 a) 负责编制焊接工艺指导书（WPS）; b) 绘制加工图纸（客户确认后）; c) 根据实际生产产品特点针对性的做好工艺细则（WI）; d)根据WPS安排制造试件并见证或邀请第三方（如DNV, BV, Moody 等）共同见证工艺评定报告（PQR）。 、生产部 a) 根据焊接工艺指导书制定焊接工艺卡、 b) 编制生产计划单，合理安排进行焊接生产加工。 5、内容 、母材 进入现场的管子、法兰、管件、压力容器元件、阀门部件等母材应符合相应标准和设计文件规定要求，并具有材料质量证明书或材质复验 报告。 、焊接材料（以下简称焊材） 进入现场的焊材应符合相应标准和技术文件规定要求，并具有焊材 质量证明书。施工现场的焊材二级库已建立并正常运行。焊材的管 理按《焊接材料管理规范》规定要求执行。 、主要设备及其工具 堆焊工作站
一、高锰钢分类及简介 1、高锰钢的来源 1882年第一次获得奥氏体组织的高锰钢，1883年英国人哈德菲尔德(R．A．Hadfield)取得了高锰钢专利。高锰钢依其用途的不同可分为两大类： 2、耐磨钢 这类钢含锰10％～15％，碳含量较高，一般为0.90％～1.50％，大部分在1．0％以上。其化学成分为(％)： C0．90～1．50Mn10.0～15．0 Si0．30～1.0 S≤0.05 P≤0.10这类高锰钢的用量最多，常用来制作挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。 上述成分的高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。碳化物数量多时，常在晶界上呈网状出现。因此铸态组织的高锰钢很脆，无法使用，需要进行固溶处理。通常使用的热处理方法是固溶处理，即将钢加热到1050～1100℃，保温消除铸态组织，得到单相奥氏体组织，然后水淬，使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。热处理后力学性能为：σb615～1275MPa σ0.2340～470MPa ζ15％～85％ψ15％～45％ aKl96～294J／cm2 HBl80～225 高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。 奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。随冲击载荷的不同，表面硬化层深度可达10～20mm。高硬度的硬化层可以抵抗冲击磨料磨损。高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。 中国常用的高锰钢的牌号及其适用范围是：ZGMn13—1(C 1.10％～ 1.50％)用于低冲击件，ZGMn13—2(C1.00％～1.40％)用于普通件， ZGMn13—3(C0.90％～1.30％)用于复杂件，ZGMn13-4(C0.90％~1.20％)用于高冲击件。以上4种牌号钢的锰含量均为11.0％～14.0％。 在冲击载荷作用的冷变形过程中，由于位错密度大量增加，位错的交割、位错的塞积及位错和溶质原子的交互作用使钢得到强化。这是加工硬
影响高锰钢力学性能的几个因素 【摘要】论述了影响高锰钢力学性能的因素有碳化物、夹杂物、化学成分、晶粒度。经实践摸索，我们认为碳化物、夹杂物是影响高锰钢力学性能的主要因素，在检验过程中应严格控制。根据我厂实际情况，对成分控制比较严格，一般都能达到成分要求，所以对性能影响也不会太大。当不存在穿晶现象时，晶粒度对高锰钢的力学性能影响较小，在检验过程中可做为一般检验项目。 高锰钢是历史最悠久，也是世界各国通用的一种抗磨钢。这种钢适用于在重力冲击或挤压的工作条件下经受摩擦的零件，这种奥氏体钢具有加工硬化性质，在冲击或重力挤压下，其表层发生加工硬化现象，硬度比原来大幅提高，可达到450～550HBW，而冲击韧度相应有所降低。这种具有高硬度的表层使铸件具有良好的抗磨性，至于铸件的内部则由于没有受到加工硬化，仍旧保持其原有的硬度和良好的韧性。当铸件的工作表面被磨掉一层后，显露出来的新的一层又被加工硬化，而同样获得了高的硬度，由于表层具有高硬度而内部具有良好的韧性这两方面很好的结合，所以铁路道岔中高锰钢辙叉铸件就是利用这一特性制造的。为了保证高锰钢的这种力学性能，必须严格检查其关键项点，使产品保质保量，避免生产过程中出现废品。 一、高锰钢的铸态组织 含Mn=11％～14％、C=0.9％～1.4％的钢，在900℃以上时，具有单一奥氏体组织，当温度降低到约900℃以下时将有碳化物Fe3C析出，
当温度继续下降至620℃左右时，开始共析转化，并一直持续到约300℃时终了，在这样平衡条件下得到的金相组织为铁素体和碳化物。但在铸造条件下，高锰钢结晶过程中的冷却速度大于平衡条件，因此组织转变不能按平衡条件进行，而是共析转化来不及发生，得到的金相组织是由奥氏体和碳化物组成的。 二、对影响高锰钢力学性能的因素探讨 1.碳化物对高锰钢性能的影响：无论是构成网状的析出碳化物还是未熔碳化物，对高锰钢力学性能的影响非常大，使其冲击值及抗拉强度大大降低，远远低于标准规定的数值，Rm≥750MPa，ak≥147j/cm2，所以，碳化物会严重影响高锰钢的力学性能，在检查时应严格控制。 2.非金属夹杂物对高锰钢性能的影响：碳化物不仅影响高锰钢的力学性能，非金属夹杂物的含量对钢的性能也有显著影响。高锰钢由于含大量的锰，因而在钢液中会产生大量的氧化锰(MnO)，由于氧化锰在钢液中的溶解度很大，而在固态钢中的溶解度极小，因此在钢液凝固时，大量的氧化锰以非金属夹杂物的形式析出在钢的晶界上，降低钢的冲击韧度，并使铸件的热裂纹倾向增大。因为在冶炼高锰钢时，要求钢液脱氧良好，尽量降低钢液中氧化锰的含量。另外，由于非金属夹杂物的强度和塑性都很低，它们在钢液中的作用有如空洞或裂纹一样，割裂钢的本体，降低钢的性能。非金属夹杂物越多，对钢的本体割裂作用越大，显著降低钢的性能，且随着钢中夹杂物数量的增多，钢的性能大幅降低。
各种工具、模具用堆焊材料
牌号 供货 形式 HRC 特性及用途 各种工具、模具用堆焊材料 供货形式：1=焊条； 2=气保护焊丝（2.1=盘状焊丝、2.2=直条焊丝）； 3=埋弧焊材； 4=气焊用焊丝； 5=药芯焊丝73G2 A 73G2 UP 73G2 1 2 3 55-58 53-58 48-52 堆焊金属具有高强高韧耐热性能，通过热处理可调整硬度，非常适合堆焊承受强烈摩擦、压力、中等冲击载荷以及高温下(550℃)运行的工件。如夹持钳、滑动和引导面、热冲冷冲工具、阀门、 挤压柱塞、铸造工具、修整工具、热剪切工具等。也可用于制造新的冷作热作工具。 73G2为碱性药皮耐磨堆焊焊条。A 73G2为镀铜焊丝。 埋弧焊丝配UP Flux70-01焊剂，用于堆焊初轧机座、校直辊等。 73G3 A 73G3 UP 73G3 1 2 3 45-50 42-46 38-42 堆焊金属具有高硬高韧耐热性能，通过热处理可调整硬度，非常适合堆焊承受摩擦、压力、冲击载荷以及高温下(550℃)运行的工件。如锻模锻锤、冲模、铸模、热剪刃等。也可在碳钢和低合 金钢上堆焊来制作新的冷作热作工具。 73G3为碱性药皮耐磨堆焊焊条。A 73G3为镀铜焊丝。 埋弧焊丝配UP Flux70-01焊剂。用于堆焊初轧机座、校直辊、热剪刃等。 73G4 A 73G4 UP 73G4 1 2 3 38-42 38-42 32-35 堆焊金属具有高韧耐热性能，非常适合堆焊承受磨损、压力、冲击载荷以及高温下(550℃)运行的热作工具及结构件，如热剪刃、锻座锻锤、锻模、压铸模、滚轮、摆轮等。也可用于制作新的 工具。 73G4为碱性药皮耐磨堆焊焊条。A 73G4为镀铜焊丝。 埋弧焊丝配UP Flux70-01焊剂。用于堆焊各种初轧辊、成形辊等。 UP 73G6 3 32-35 埋弧堆焊焊丝，配焊剂UP Flux70-01。用于堆焊初轧辊、型材辊、连铸辊、起重机支撑轮等。 690 A 696 1 2.2 60-64 堆焊金属具有较高的抗摩擦、压力、冲击及高温(550℃)性能。通过热处理可调整硬度。 用于高速钢切割工具的修复与制造，尤其是剪切刃口和工作面的堆焊。如车削工具、成形刀具、绞刀等。 也可在碳钢和低合金钢母材上堆焊制作新工具。 673 A 673 1 2 ～58 通过热处理可调整堆焊金属的硬度，耐热到550℃。 用于堆焊冷作热作工具、模具，如压铸模、锻造工具、热剪刃、热修整工具和冷切刀。 也可在碳钢和低合金钢母材上堆焊剪切刃口制作新工具。 694 A 694 1 2.1 ～45 通过热处理可调整硬度。 用于堆焊主要承受摩擦和压力载荷的高合金钢制热作工具、模具。如热切割刀具、锻造工具刃口、锻模、压铸模具、注塑模、修整模、轴向辊等。因其良好的金属间滑动性能，也适合堆焊导 向和滑动面，以及在碳钢和低合金钢母材上堆焊高质量的工作面。 702 A 702 1 2 34-37 焊态时易于加工，经480℃/3h时效处理后硬度可达50-54HRC。 用于冷作热作工具钢的修复和制造。如冲压工具、冷热切割刃具、拉拔工具、铸铝和注塑模具等。 665 1 35-40 通过热处理可调整硬度55-57HRC。 用于工具钢和Cr12切割工具的修复。 661 A 661 1 2.2 ～40 特别适合于在碳钢和低合金钢上的耐蚀耐热堆焊，如流体装置紧固面等。工作温度可到500℃。 6805Kb 1 35480℃/4h时效硬化后可达45HRC。 适合于阀门及密封面堆焊以及GX4CrNiCuNb16-4（No. 1.4540）钢的焊接。 A 6824MoLC 2 ～220 用于过渡层及修复热作工具。 653 1 ～240 适合于制造模具。 700/7000 A 776 1 2 ～200 加工硬化可到450HB。 适合于堆焊承受冲击、压力、磨损及高温载荷的热作工具，如锻模、冲模、修整模、热冲压工具。 700为低氢焊条；7000为酸性焊条，熔敷率180%。 7008 1 ～260 加工硬化可到500HB。 用于碳钢合金钢热作工模具的堆焊修复，如压力喷嘴、心轴、修边工具、剪切刀等。 A 5519Co 2 ～250 时效硬化可到40HRC。 用于堆焊受最高热载荷的热作工具，如锻压模。 7010 1 ～230 耐热到700℃。加工硬化可到450HB。 用于承受高热、热冲击、压力、冲击和磨损综合载荷热作工具的修复和制造。如铸锭的热切割刀刃，板坯剪切刃，冲边刀刃，锻模等。 614Kb A 15/ A 18 1 2 Akv≥80J 焊接工艺性能及焊缝金属机械性能良好。 主要用作工模具耐磨堆焊时的隔离层堆焊。 6025 A 6025 1 2 Akv≥ 100J 焊接工艺性能及焊缝金属机械性能良好。 用于含镍低合金塑料模具钢的焊接和堆焊。

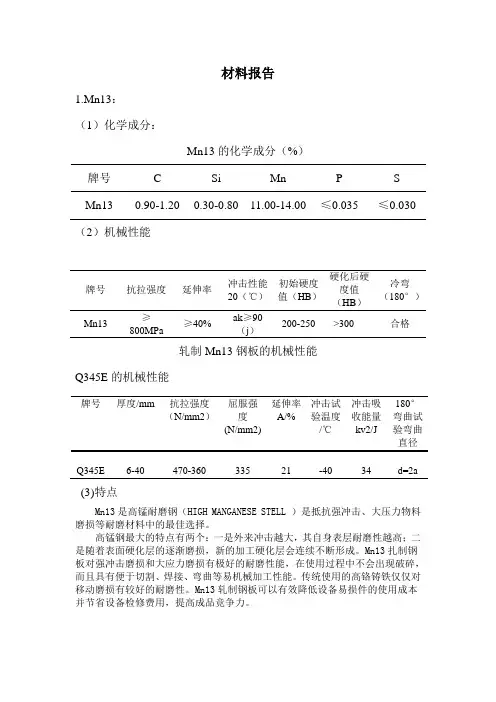

zgmn13 国标的ZGMn13，也就是德标X120Mn12。几年前上海已有人开发生产了Mn13的轧制钢板，各种性能均高于ZGMn13很多。在强冲击、大压力的环境下，Mn13轧制钢板的耐磨性能非常优良。经预加工处理后的Mn13轧制钢板在无冲击或较小压力的环境下，耐磨性能也远高于进口低合金耐磨钢，当然比国产耐磨钢NM420也要强很多。而且切割焊接性能也非常好。目前在抛丸机行业应用非常广泛，价格也比几年前低了很多。 Mn13特性及适用范围： 具有高的抗拉强度、塑性和韧性以及无磁性，即使零件磨损到很薄， 仍能承受较大的冲击载荷而不致破裂，可用于铸造各种耐冲击的磨损件， 如球磨机衬板、挖掘机斗齿、破碎机牙板等。一般用于结构简单， 要求以耐磨为主的低冲击铸件，如衬板、齿板、破碎壁、轧臼壁、辊套和铲齿。 这类钢含锰10％～15％，碳含量较高，一般为0.90％～1.50％，大部分在1．0％以上。其化学成分为(％)：C0．90～1．50Mn10.0～15．0 Si0．30～1.0 S≤0.05 P≤0.10这类高锰钢的用量最多，常用来制作挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。上述成分的高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。碳化物数量多时，常在晶界上呈网状出现。因此铸态组织的高锰钢很脆，无法使用，需要进行固溶处理。通常使用的热处理方法是固溶处理，即将钢加热到1050～1100℃，保温消除铸态组织，得到单相奥氏体组织，然后水淬，使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。热处理后力学性能为：σb615～1275MPa σ 0.2340～470MPa ζ15％～85％ψ15％～45％aKl96～294J／cm2 HBl80～225 高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。随冲击载荷的不同，表面硬化层深度可达10～20mm。高硬度的硬化层可以抵抗冲击磨料磨损。高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。中国常用的高锰钢的牌号及其适用范围是：ZGMn13—1(C 1.10％～1.50％)用于低冲击件， ZGMn13—2(C1.00％～1.40％)用于普通件，ZGMn13—3(C0.90％～1.30％)用于复杂件，ZGMn13-4(C0.90％~1.20％)用于高冲击件。以上4种牌号钢的锰含量均为11.0％～14.0％。在冲击载荷作用的冷变形过程中，由于位错密度大量增加，位错的交割、位错的塞积及位错和溶质原子的交互作用使钢得到强化。这是加工硬化的重要原因。另一个重要原因则是高锰奥氏体的层错能低，形变时容易出现堆垛层错，从
第3.9.11条辙叉伤损分轻伤和重伤两类。 一、高锰钢整铸辙叉轻伤标准(含可动心轨辙叉中高锰钢整铸翼轨、叉跟座)： 1.辙叉心宽40mm断面处，辙叉心垂直磨耗(不含翼轨加高部分)，50 kg／m及以下钢轨，在正线上超过4mm，到发线上超过6mm，其他站线上超过8mm；60kg／m及以上钢轨，在允许速度大于120 km ／h的正线上超过4 mm，其他正线上超过6 mm，到发线上超过8 mm，其他站线上超过10mm；可动心轨宽40mm断面及可动心轨宽20mm 断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm。 2.辙叉顶面和侧面的任何部位有裂纹。 3.辙叉心、辙叉翼轨面剥落掉块，在允许速度大于120km／h的线路上长度超过15mm，且深度超过1.5mm；在其他线路上长度超过15 mm，且深度超过3 mm。 4.钢轨探伤人员或线路(检查)工长认为有伤损的辙叉。 二、高锰钢整铸辙叉重伤标准(含可动心轨辙叉中高锰钢整铸翼轨、叉跟座)： 1.辙叉心宽40mm断面处，辙叉心垂直磨耗(不含翼轨加高部分)，50kg／m及以下钢轨，在正线上超过6mm到发线上超过8mm，其他站线上超过10mm；60kg／m及以上钢轨，在允许速度大于120km／h的正线上超过6 mm，其他正线上超过8mm，到发线上超过10mm，其他站线上超过11mm；可动心轨宽40mm断面及可动心轨宽20mm 断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过6 mm(33kg／m及其以下钢轨由铁路局规定)。 2.垂直裂纹长度(含轨面部分裂纹长度)超过表 3.9.11—1所列限度者。
5.叉趾、叉跟浇注断面变化部位斜向或水平裂纹长度超过120mm，或虽未超过120mm，但裂纹垂直高度超过40mm。 6.底板裂纹向内裂至轨腰，并超过轨腰与圆弧的连接点。 7.螺栓孔裂纹延伸至轨端、轨头下颚或轨底，两相邻螺栓孔裂通。 8.辙叉心、辙叉翼轨面剥落掉块长度超过30 mm，且深度超过6mm。 9.钢轨探伤人员或线路(检查)工长认为有影响行车安全的其他缺陷。 三、钢轨组合辙叉的垂直磨耗比照高锰钢整铸辙叉办理，其他伤损比照钢轨轻重伤标准办理。 辙叉有轻伤时，应注意检查观测，达到重伤标准时应及时更换。
高锰钢分类及简介 一、高锰钢分类及简介 、高锰钢的来源1年英国人哈德菲尔德1883 1882年第一次获得奥氏体组织的高锰钢，
取得了高锰钢专利。高锰钢依其用途的不同可分为两大Hadfield)A．(R．类：、耐磨钢2％，大部1.500.90％～10％～15％，碳含量较高，一般为这类钢含锰 )％：．0％以上。其化学成分为(分在10 15．1．50Mn10.0～ C0．90～这类高锰钢的用量最多，常用来制作30～1.0 S ≤0.05 P≤0.10 Si0． 挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。上述成分的高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组 成，有时还含有少量的磷共晶。碳化物数量多时，常在晶界上呈网状出现。因此铸态组织的高锰钢很脆，无法使用，需要进行固溶处理。通常使用的保温消除铸态组织，～1100℃，即将钢加热到热处理方法是固溶处理，1050得到单相奥氏体组织，然后水淬，使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。％0.2340～470MPa ζ15％～85热处理后力学性能为：σb615～1275MPa σ 225 ～／cm2 HBl80％ψ15％～45 aKl96～294J高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符 合检验标准时，仍可使用。奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。形变 强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。～，高
冲击载荷时，可以达到HB500低冲击载荷时，可以达到HB300～400。高硬度的 硬化层～20mm800。随冲击载荷的不同，表面硬化层深度可达10可以抵抗冲击磨料磨损。高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。％～1(C 1.10中国常用的高锰钢的牌 号及其适用范围是：ZGMn13— 用于普通件，％)％～ZGMn13—2(C1.001.40用于低冲击件，1.50％)用％~1.20)用于复杂件，％～3(C0.901.30％)ZGMn13-4(C0.90％—ZGMn13 14.0％～％。11.04于高冲击件。以上种牌号钢的锰含量均为在冲击载荷作用的冷变形过程中，由于位错密度大量增加，位错的交 割、位错的塞积及位错和溶质原子的交互作用使钢得到强化。这是加工硬 化的重要原因。另一个重要原因则是高锰奥氏体的层错能低，形变时容易马氏 体的形成和形变孪晶的产生创造了条件。常出现堆垛层错，从而为ε规成分的 高锰钢的形变硬化层中常可以看到高密度位错、位错塞积和缠结。马氏体和形 变孪晶的出现使钢难以变形，尤其是后者的作用更大。上述ε各种因素都使 高锰钢的硬化层得到很高程度的强化，硬度大幅度提高。 高锰钢极易加工硬化，因而很难加工，绝大多数是铸件，极少量用锻 14()()℃)，钢的压方法加工。高锰钢的铸造性能较好。钢的熔点低(约为50℃)，钢的导热性低，因此钢水流动性约为液、固相线温度间隔较小，(2的5倍，为 碳素钢好，易于浇注成型。高锰钢的线膨胀系数为纯铁的1．倍，故铸造时体
热处理技术与装备 高锰钢的热处理是将高锰钢铸件加热到碳化物固溶的温度,并保温一定时间,然后在水中快速冷却,形成单一的奥氏体组织,使其强度和韧性大大提高,达到可加工硬化的目的。与普通碳钢不同,高锰钢在水中淬火后不是变硬,而是变软了,因此高锰钢的热处理又叫水韧处理。在热处理过程中,碳化物是在固溶态下溶解到奥氏体中去的,所以又叫固溶强化处理。高锰钢固溶理的参数主要有入炉温度、升温速度、保温温度、保温时间、摆放位置等。 1入炉温度和加热速度 高锰钢铸件在入炉之前,铸件表面的粘砂、披缝和浇注冒口要清理干净。粘砂对铸件加热或冷却都有隔热作用,使铸件加热和入水后的冷却不均匀,严重粘砂会降低铸件入水后的冷却速度,造成晶界碳化物重新析出。披缝较薄,在热处理加热时会脱碳,水淬后会变成马氏体,马氏体相变体积膨胀,可能会使铸件基体受到拉应力而开裂。高锰钢导热性能低, 100℃以下为碳钢的1/4～1/6倍, 600℃时为碳钢的1/2～5/7倍。高锰钢热膨胀系数大,为碳钢的2倍, 500℃以上更大。虽然铸件在低温加热过程中无相变应力发生,但加热到300℃以上,会在晶内和 晶界上出现脆性碳化物增多的现象,有时会发生珠光体转变。高锰钢辙叉结构复杂,同一铸件壁厚相差悬殊,铸件本身存在不小不等的铸造应力。在热 第1期吴霞等:高锰钢的热处理 处理的加热或冷却过程中不同部位存在较大的温差,产生热应力。这样,热应力和铸造应力叠加,会使辙叉产生裂纹。因此,必须控制高锰钢辙叉的入炉温度和加热速度。高锰钢辙叉热处理工艺分两种:冷辙叉处理和热辙叉处理。对于热辙叉,如果装入同一窑的所有辙叉的装窑温度基本和窑温一致,则这种工艺可以节能,提高效率。但在实际生产中装窑温度很难与 窑温一致,且相差较大,主要原因有:不同炉次的辙叉开箱水爆后在同一窑中进行热处理,造成同一窑中辙叉的初始温度不同;由于连续生产,每天窑的温度也不尽相同;季节性的温度变化导致辙叉与窑温的变化较大;辙叉在窑内的排序不同会造成一定的温差。这样导致辙叉与炉窑存在较大温差。沈阳铁路局薛家配件厂老工艺的热辙叉升温起点高(450℃),升温速度快(150℃/h)。由于高锰钢导热性差,就会使辙叉内部产生较大的热应力,在随后的水淬急剧冷却处理中或前期升温时发生开裂。对于冷辙叉(温度为室温)前期均温不够、保温时间短、升温起点高(分别为400℃和200℃),升温快(分别为160℃/h和90℃/h)。这样升温曲线起点、辙叉和炉窑起始温度存在较大温差,导致辙叉在水韧处理后开裂。图1是他们改进后的高锰钢辙叉热处理工艺。在新工艺中,冷辙叉的装窑温度降到室温,热辙叉装窑温度降到150℃。两种辙叉入窑后都均温1. 0～1. 5h后再升温。在650℃以下升温时,由于高锰钢晶界和晶内会析出碳化物,有时还会发生珠光体转变,因此升温速度要慢。改进后的工艺,冷、热两种辙叉从150℃升温到650℃时,升温速度均为90℃/h,冷辙叉在150℃以下升温速度要降到70℃/h。此外,在650℃以下升温时,升温速度随高锰钢中C、P含量增加而放慢,这是因为C、P含量与热处理时加热裂纹密切相关。升温到650～700℃时,要保温1～2h,目的使辙叉温度均匀,消除铸造应力。温度大于650℃,超过了高锰钢的弹性变形温度,高锰钢由弹性状态进入塑性状态,而且脆性碳化物逐渐溶解到奥氏体中去,钢的强度和塑性得到改善,加上保温处理,铸造应力得到消除。因此随后可以快速升温,升温速度大于100℃/h,甚至到150℃/h。 图1高锰钢辙叉改进后的热处理工艺 2固溶处理温度和保温时间 固溶处理温度和保温时间确定的根据为:碳化物充分溶解、奥氏体适当的晶粒度、钢中化学成分均匀,得到最佳的力学性能、防止过热组织出现。TB/T447- 2004规定对不含其他合金元素高锰钢辙叉的水韧处理温度为1000～1100℃。渗碳体型的碳化物溶解过程是碳从碳化物中向奥氏体中扩散,原来渗碳体相的铁原子自扩散,并形成面心立方的奥氏体。(Fe,Mn) 3C型碳化物中的碳原子和其它原子作用力较弱,扩散过程容易进行,溶解速度较快。加热到
高锰钢造型材料 目前，内许多厂家在应用消失模工艺生产高锰钢铸件时，多采用石英砂作为造型材料，所用的涂料大都是水基镁砂粉，刚玉粉、锆英粉等涂料，不仅成本高，而且许多性能也不够理想。因此，必须开发与研制性能优良，成本低廉，而且适用于消失模铸造生产高锰钢铸件的涂料及造型材料。 经过试验，采用镁橄榄石粉作为骨料配制的水基镁橄榄石粉涂料以及用镁橄榄石砂作为造型材料生产高锰钢铸件取得了较好的效果。 1 镁橄榄石砂(粉)的性能 镁橄榄石砂与传统的石英砂相比有如下特点： (1)导热性能好，热膨胀缓慢均匀，不易产生夹砂。 (2)无游离的SiO 存在，无硅尘危害，浇注时无CO气体产生，生产环境良 2 好。 (3)耐火度高(1 700 ℃)，抗金属氧化物侵蚀能力强，特别对高锰钢铸件有很高的化学稳定性，能有效防止铸件的化学粘砂和机械粘砂，铸件表面光洁，轮廓清晰，尺寸准确，合格率高。 (4)回收利用率高。 此外，用镁橄榄石粉作为涂料具有触变性好，屈服值适宜、悬浮率高，易涂挂，涂层强度高，高温爆热不开裂、抗粘砂性强、铸件表面光洁、涂层烧结成壳自行剥离等优良性能。 镁橄榄石砂(粉)属碱性，抗碱性熔渣能力强，而且耐火度高，能抵御高锰钢金属液体的冲刷，同时成本较低，将其应用于高锰钢铸件的消失模铸造中已显示出优越性。 2 镁橄榄石粉涂料 随着消失模铸造工艺的发展和应用，涂料技术在整个工艺中的地位显得越来越重要。涂料能提高泡沫塑料模样的强度和刚度，防止在填砂振动时模样破坏或变形，防止金属液渗入型砂或铸型塌陷，保证铸件的表面光洁。涂料性能的好坏及成本的高低直接影响到铸件的品质以及产品的经济效益。经过无数次的试验，选定了1个比较合理的配制方法，效果十分理想。高锰钢属碱性金属液，因此需配制碱性较强的涂料。 2.1 混制工艺 粘结剂+镁橄榄石粉 无水碳酸钠+膨润土搅匀入罐+CMC+乳白胶搅拌4 h出料。 2.2 涂敷工艺 采用浸涂及刷涂相结合的方法涂敷涂料。先用浸涂的方法进行大面积浸涂，局部涂挂不良之处，再进行刷涂，然后将其平稳地放入烘房进行烘烤，烘干温度为45～50 ℃。烘干后再刷第2遍，使涂层厚度在1～2 mm以内。第1遍涂料稍稀一点，第2遍、第3遍涂料里应适当加入发泡剂以增加涂层的透气性。

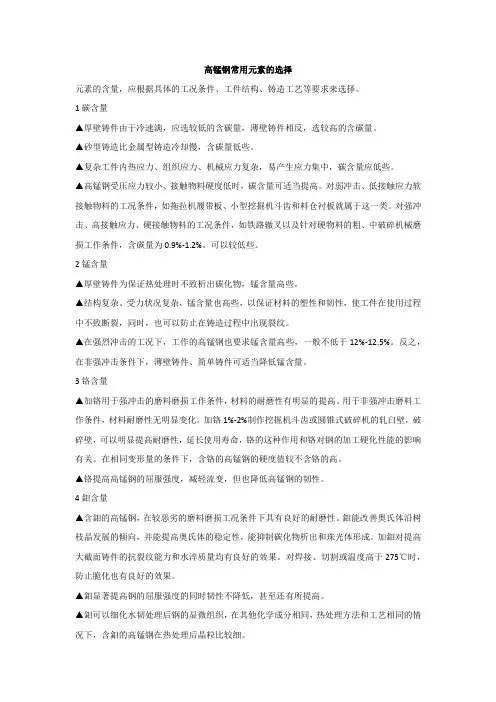

高锰钢常用元素的选择 元素的含量，应根据具体的工况条件、工件结构、铸造工艺等要求来选择。 1碳含量 ▲厚壁铸件由于冷速满，应选较低的含碳量，薄壁铸件相反，选较高的含碳量。 ▲砂型铸造比金属型铸造冷却慢，含碳量低些。 ▲复杂工件内热应力、组织应力、机械应力复杂，易产生应力集中，碳含量应低些。 ▲高锰钢受压应力较小、接触物料硬度低时，碳含量可适当提高。对弱冲击、低接触应力软接触物料的工况条件，如拖拉机履带板、小型挖掘机斗齿和料仓衬板就属于这一类。对强冲击、高接触应力、硬接触物料的工况条件，如铁路辙叉以及针对硬物料的粗、中破碎机械磨损工作条件，含碳量为0.9%-1.2%。可以较低些。 2锰含量 ▲厚壁铸件为保证热处理时不致析出碳化物，锰含量高些。 ▲结构复杂、受力状况复杂，锰含量也高些，以保证材料的塑性和韧性，使工件在使用过程中不致断裂，同时，也可以防止在铸造过程中出现裂纹。 ▲在强烈冲击的工况下，工作的高锰钢也要求锰含量高些，一般不低于12%-12.5%。反之，在非强冲击条件下，薄壁铸件、简单铸件可适当降低锰含量。 3铬含量 ▲加铬用于强冲击的磨料磨损工作条件，材料的耐磨性有明显的提高。用于非强冲击磨料工作条件，材料耐磨性无明显变化。加铬1%-2%制作挖掘机斗齿或圆锥式破碎机的轧臼壁，破碎壁，可以明显提高耐磨性，延长使用寿命，铬的这种作用和铬对钢的加工硬化性能的影响有关。在相同变形量的条件下，含铬的高锰钢的硬度值较不含铬的高。 ▲铬提高高锰钢的屈服强度，减轻流变，但也降低高锰钢的韧性。 4鉬含量 ▲含鉬的高锰钢，在较恶劣的磨料磨损工况条件下具有良好的耐磨性。鉬能改善奥氏体沿树枝晶发展的倾向，并能提高奥氏体的稳定性，能抑制碳化物析出和珠光体形成。加鉬对提高大截面铸件的抗裂纹能力和水淬质量均有良好的效果。对焊接、切割或温度高于275℃时，防止脆化也有良好的效果。 ▲鉬显著提高钢的屈服强度的同时韧性不降低，甚至还有所提高。 ▲鉬可以细化水韧处理后钢的显微组织，在其他化学成分相同，热处理方法和工艺相同的情况下，含鉬的高锰钢在热处理后晶粒比较细。
高锰钢分为两大类，一类是耐磨钢，一类是无磁钢。这里主要涉及耐磨钢。这类钢含锰10％～15％，碳含量较高，一般为0.90％～1.50％，大部分在1．0％以上。其化学成分为(％)： C0．90～1．50Mn10.0～15．0 Si0．30～1.0 S≤0.05 P≤0.10这类高锰钢的用量最多，常用来制作挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。 上述成分的高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。碳化物数量多时，常在晶界上呈网状出现。因此铸态组织的高锰钢很脆，无法使用，需要进行固溶处理。通常使用的热处理方法是固溶处理，即将钢加热到1050～1100℃，保温消除铸态组织，得到单相奥氏体组织，然后水淬，使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。热处理后力学性能为：σb615～1275MPa σ 0.2340～470MPa ζ15％～85％ψ15％～45％ aKl96～294J／cm2 HBl80～225 高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。 奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。随冲击载荷的不同，表面硬化层深度可达10～20mm。高硬度的硬化层可以抵抗冲击磨料磨损。高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。 中国常用的高锰钢的牌号及其适用范围是：ZGMn13—1(C 1.10％～1.50％)用于低冲击件，ZGMn13—2(C1.00％～1.40％)用于普通件，ZGMn13—3(C0.90％～1.30％)用于复杂件，ZGMn13-4(C0.90％~1.20％)用于高冲击件。以上4种牌号钢的锰含量均为11.0％～14.0％。 在冲击载荷作用的冷变形过程中，由于位错密度大量增加，位错的交割、位错的塞积及位错和溶质原子的交互作用使钢得到强化。这是加工硬化的重要原因。另一个重要原因则是高锰奥氏体的层错能低，形变时容易出现堆垛层错，从
Mn13高锰钢的热处理工艺研究 2011-10-10 05:59 来源：钢联资讯作者：榕霖试用手机平台 Mn13高锰钢的铸态组织中除奥氏体相外，还有析出的碳化物。为获得高韧性，必须予以热处理，以消除铸态组织中晶内和晶界上的碳化物。Mn13高锰钢的含碳量通常为 1.3%左右，要消除其铸态组织的碳化物，需将钢加热到1000℃以上，并保温适当时间，使其碳化物完全溶解，随后迅速冷却，这种热处理通常称为水韧处理。水韧温度取决于铸钢成分，通常为1000～1100℃。过高的水韧温度会导致铸件表面严重脱碳，而且奥氏体晶粒中和晶界上将析出共晶碳化物。由于共晶碳化物是不能通过重新热处理来消除的脆性相，应尽量避免产生。 Mn13高锰钢铸件在入炉之前，铸件表面的粘砂、披缝和浇注冒口要清理干净。粘砂对铸件加热或冷却都有隔热作用，使铸件加热和入水后的冷却不均匀，严重粘砂会降低铸件入水后的冷却速度，造成晶界碳化物重新析出。披缝较薄，在热处理加热时会产生脱碳，水淬后转变成马氏体，马氏体相变体积膨胀，可能会使铸件基体受到拉应力而开裂。Mn13高锰钢导热系数低，100℃以下为碳钢的1/4～1/6，600℃时为碳钢的1/2～5/7。高锰钢的热膨胀系数大，为碳钢的2倍，500℃以上时更大。虽然铸件在低温加热过程中无相变应力产生，但加热到300℃以上后会出现晶内和晶界上脆性碳化物增多的现象，有时会发生珠光体转变。Mn13高锰钢辙叉结构复杂，同一铸件壁厚相差悬殊，铸件本身存在不小的铸造应力。在热处理的加热或冷却过程中不同部位存在较大的温差，会产生热应力。这样，热应力和铸造应力叠加，使辙叉产生裂纹。因此，必须控制Mn13高锰钢辙叉的入炉温度和加热速度。 Mn13高锰钢辙叉的热处理分冷辙叉处理和热辙叉处理。对于热辙叉，如果装入同一窑的所有辙叉的装窑温度基本和窑温一致，则这种工艺可以节约能源，提高效率。但在实际生产中装窑温度很难与窑温一致，且相差较大，主要原因有：不同炉次的辙叉开箱水爆后在同一窑中进行热处理，造成同一窑中辙叉的初始温度不同；由于连续生产，每天窑的初始温度也不尽相同；季节性的温度变化导致辙叉与窑的温度变化较大；辙叉在窑内的排序不同会造
各种阀门堆焊焊条 D502 阀门堆焊焊条符合GB EDCr-A1-03 说明：D502 是钛钙型药皮的1Cr13 型阀门堆焊焊条，可交直流两用，焊接工艺良好。堆焊金属为 1Cr13 半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750 -800 C退火软化，当加热至900-1000 C空冷或油淬后，可重新硬化。 用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450C以下的碳钢或合金钢 的轴及阀门等。 熔敷金属化学成分（%）化学成分C S P Cr 其它元素总量 保证值 < 0.15 < 0.030 < 0.040 10.0~16.0 < 2.50 堆焊层硬度：（焊后空冷）HRO 40 参考电流（AG DC）焊条直径（mr）0 2.5 $ 3.2 $ 4.0 $ 5.0 焊接电流（A）50~80 80~120 120~160 160~200 注意事项： 1.焊前焊条须经150 C左右烘焙1h。 2.焊前需将工件预热至300C以上，焊后进行不同热处理可获得相应的硬度。 D507阀门堆焊焊条符合GB EDCr-A1-15 说明：D507 是低氢钠型药皮的1Cr13 阀门堆焊焊条，采用直流反接。堆焊金属为1Cr13 半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800 C退火软化， 当加热至900-1000 C空冷或油淬后，可重新硬化。 用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450C以下的碳钢或合金钢 的轴及阀门等。 熔敷金属化学成分（%）化学成分C S P Cr 其它元素总量 保证值 < 0.15 < 0.030 < 0.040 10.0~16.0 < 2.50 堆焊层硬度：（焊后空冷）HRO 40 参考电流（DC ）焊条直径（mm） $ 2.5 $ 3.2 $ 4.0 $ 5.0 焊接电流（A）50~80 80~120 120~160 160~200
