六大系统之压风自救实施细则
引言
在矿山、隧道等地下工程中，由于通风和通路限制，一旦发生事故，人员自救能力较弱，很容易造成人命和财产损失。因此，压风自
救系统是地下工程中最常用的自救工具之一。本文将介绍六大系统之
压风自救的实施细则。
一、压风自救的定义
压风自救是指人员在发生火灾、煤气爆炸等事故时，使用个人压
缩气体瓶或通风系统压力提供的压缩空气，通过呼吸器对抗有害气体，确保自身安全的一种自救方法。
二、上下游条款
1. 上游条款
•压风自救系统要求在准备阶段应按照设计要求、相关行业标准和
规范进行系统的设计、选型、调试和验收。
•压风自救系统应采用有关行业标准的产品和耗材，并按照使用说
明和标准操作程序进行使用。
•压风自救系统设备应每月进行一次保养，每季度进行一次大保养，并进行记录，设备出现故障应及时进行维修。
•压风自救系统应根据通风方式和瓦斯浓度等实际情况，合理确定压力、吸气流量和使用时间。
2. 下游条款
•压风自救气瓶需配置二氧化硅吸附剂和水分离器等辅助器材；呼吸器、对讲机及警示器需要配备完善的维护和管理程序。
•压风自救设备检修记录及应急演练记录应当被保存至少五年；压风气瓶应检测和试验，并做好相应记录。
•压风自救设备需要定点存放，并经常进行检查和维护。压风气瓶应随时保持充气状态，储存场所不得低于地面高度1.2米。
•压风自救设备的使用情况应包括设备和人员的使用情况、问题和解决方案等。
三、压风自救系统的应用场景
•地下煤矿开采过程中，由于工作面各种时刻均有可能发生透水、遇险、冒顶等事故，因此当遇到以上状况时，需立即使用压风自救设备进行自救。
•在地下隧道施工、封闭作业、事故抢险等情况下，当有瓦斯或烟气聚集、爆炸、火灾等突发事件时，需立即使用压风自救设备进行自救。
四、压风自救系统的操作流程
压风自救系统的操作流程包括以下几个步骤：
1.穿戴好防护装备，检查呼吸器、氧气瓶、对讲机等设备是否完好，并进行自检；
2.开启呼吸器氧气瓶，调整适合的氧气流量；
3.启动压风机，进行检查，调整出气压力；
4.开始缓慢呼吸进入呼吸器，通过阀门调整呼吸气量、呼气量和呼吸间隔时间。
五、压风自救设备的安全注意事项
•在使用压风自救设备时，应保持清醒，如出现缺氧症状应立即停止呼吸器使用；
•压力调整以及维修、更换气瓶时，应在空气中进行，以避免火花引起爆炸；
•不得将压缩空气用于清扫和移动甲烷；
•在瓦斯浓度>1%时应立即停止使用压风自救设备，并移动到安全地点。
六、结论
压风自救系统在地下矿山、隧道、建筑、船舶、地铁等场所具有重要的自救作用。在实际运用过程中，压风自救设备的使用、维护和管理都需要严格按照制定的规程和操作细则来实施，以保证自救的及时性、有效性和安全性。

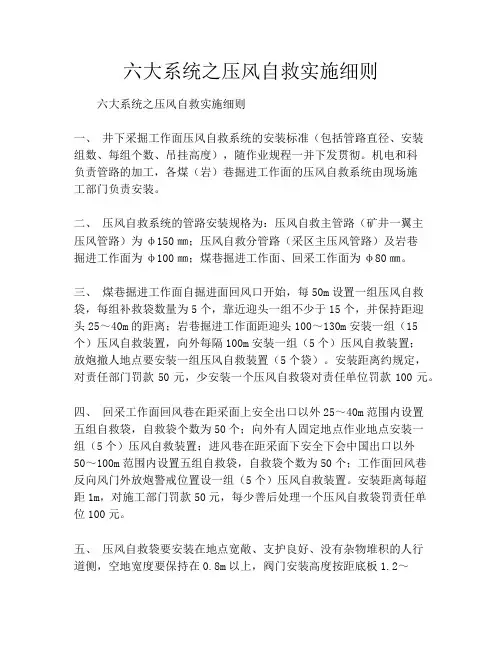

压风自救实施细则 一、井下采掘工作面压风自救系统的安装标准（包括管路直径、安装组数、每组个数、吊挂高度），随作业规程一并下发贯彻。机电科负责管路的加工，各煤（岩）巷掘进工作面的压风自救系统由现场施工部门负责安装。 二、压风自救系统的管路安装规格为：压风自救主管路（矿井一翼主压风管路）为φ150㎜；压风自救分管路（采区主压风管路）及岩巷掘进工作面为φ100㎜；煤巷掘进工作面、回采工作面为φ80㎜。 三、煤巷掘进工作面自掘进面回风口开始，每50m设置一组压风自救袋，每组自救袋数量为5个，靠近迎头一组不少于15个，并保持距迎头25～40m的距离；岩巷掘进工作面距迎头100～130m安装一组（15个）压风自救装置，向外每隔100m安装一组（5个）压风自救装置；放炮撤人地点要安装一组压风自救装置（5个袋）。安装距离超过规定，对责任部门罚款50元，少安装一个压风自救袋对责任单位罚款100元。 四、回采工作面回风巷在距采面上安全出口以外25～40m范围内设置一组自救袋，自救袋个数为50个；向外有人固定作业地点安装一组（5个）压风自救装置；进风巷在距采面下安全出口以外50～100m范围内设置一组自救袋，自救袋个数为50个；工作面回
风巷反向风门外放炮警戒位置设一组（5个）压风自救装置。安装距离每超距1m，对施工部门罚款50元，每少一个压风自救袋罚责任单位100元。
五、压风自救袋要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧，人行道宽度要保持在0.8m以上，管路安装高度按距底板1.2～1.3m，自救袋的安装高度按自救袋的袋底距底板0.5m，便于现场人员自救应用，达不到要求，每处（5个为一组）对责任单位罚款100元。掘进工作面的压风自救系统由在该区域施工的区队管理维护，丢失照价赔偿。安装压风自救袋时，压风自救袋的支管不少于一处固定，压风自救袋阀门扳手要同一方向且平行于巷道，压风自救袋上的煤尘要及时清理，经常保持清洁，一处不合格对责任部门罚款50元。压风自救系统下面或管路上不得堆放杂物，否则每外对责任部门罚款50元。 六、管路敷设要牢固平直，压风管路每间隔3m吊挂固定一次，岩巷段采用金属托杆配合卡子固定，煤巷段采用钢丝绳吊挂，管路吊挂不符合要求，每处罚责任单位50元；进入采掘工作面巷口的进风侧要设有总阀门，中间每300m设置一个分阀门，每缺少一处阀门，罚责任部门100元。 七、各采掘区队必须保证所负责区域内压风自救系统完好性和安装的规范化，凡压风自救系统存在有无气、漏气、或自救袋破损长度超过5mm的，1～5处（个）罚责任部门500元，5个以上加罚1000元。
第七节安全避险“六大系统” 煤矿井下安全避险“六大系统”（以下简称“六大系统”）指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。 一、监测监控系统 （一）系统概述及具体要求 为了监测监控工作面的通风、瓦斯、气候条件情况，我矿装备了KJ83M型安全监测监控系统，在工作面回风侧安装CH4、CO、O2及温度传感器；入井队干、班长、流动电钳工必须随身携带便携瓦检仪，工作面上隅角必须悬挂便携式瓦检仪。 1、监测设备之间必须使用专用阻燃电缆或光缆连接，吊挂整齐，严禁用铁丝吊挂，严禁有失爆现象。 2、必须实行瓦斯电闭锁。 3、CH4传感器必须灵敏可靠，CH4传感器和便携式瓦斯检查报警仪每7天必须使用标准气样和空气气样调校一次，每7天必须对CH4超限断电功能进行测试。 4、必须每天检查传感器及电缆是否正常，使用便携式甲烷监测报警仪和光学甲烷监测仪与甲烷传感器进行对照，当两者误差大于允许误差时，先以读数较大者为依据，采取安全措施，并必须在8h内对两种仪器调校完毕。 5、工作面回风甲烷传感器的安设必须与工作面推进同时移动，回风流中的甲烷传感器安设，在工作面通风系统改变后，必须根据实
际及时修改。 6、在2012-2上01回风顺槽内距离工作面不大于10m处布置CH4、CO传感器，用监测电缆与地面监测监控室、调度室连接，报警浓度：CH4≥1.0%或CO≥24PPm；断电浓度：CH4≥1.5%；复电浓度：CH4＜1.0%。断电范围：工作面及回风顺槽中全部非本质安全型电气设备。在回风顺槽距离回风主井口10—15m朝着工作面方向内布置CH4、CO、温度传感器，用监测电缆与地面监测监控室、调度室连接。CH4传感器的报警浓度≥1.0%，断电浓度≥1.5%；复电浓度＜1.0%。温度传感器报警点≥26℃，CO传感器的报警浓度≥24PPm。 7、在工作面机尾上隅角设置O2、CH4、CO 传感器，报警浓度分别为：O2≤18%，CH4≥1.0%，CO≥24PPm。 （二）日常管理制度与使用维护 1、我队负责综采工作面分站电源布置和接线工作及电源线的标准化工作，通风队负责综采工作面传感器的沿伸工作，负责工作面监测监控设备的的使用和维护工作。 2、瓦检员必须24h值班，每天检查安全监控系统及电缆的运行情况。瓦斯检查员每班三次使用光学甲烷鉴定器或便携式甲烷检测报警仪与甲烷传感器进行对照，作好记录，并将检查结果报地面值班员。当两者读数误差大于允许误差时，先以读数大者为依据，采取安全措施，并必须在8h内将两种仪器调准。 3、使用者若发现便携式甲烷检测报警仪与甲烷传感器读数误差大于允许误差时，应立即通知安全监控管理部门进行处理。
金晖荣泰煤业有限公司 关于压风自救、供水施救的管理办法 压风自救、供水施救属于六大避险系统救援装备。为确保我矿六大避险系统建设完善，设施齐全，一旦发生灾害危及职工生命安全时能够正常投入使用。这就需要每位职工日常要爱护我们的避险设施和设备。同时也要求我们的有关区队、科室，管理好我们的避险设施和设备。具体规定如下： 1、井下现已安装压风自救34组，供水施救24组。安装在井下三条大巷及采掘工作面各规定地点（具体位置后附明细表）。 2、压风自救、供水施救必须是谁安装谁管理，设施已建立台账，按台账责任单位进行管理。 3、压风自救、供水施救箱要求各责任单位逐日要擦洗干净，保持清洁明亮，没有污渍，否则要追究单位领导人的责任。 4、压风自救、供水施救箱内严禁存放其它小型材料和配件，以免损坏设施，一旦发现加重处罚。 5、压风自救、供水施救根据工作需要，需转工作地点时要及时通知安监科变更台账，确保正常管理。否则，单位未经安监科同意随便变更地点，造成数量不清，管理混乱，要处罚责任单位及责任人。 6、按照分管范围，单位要设专门负责人进行管理，逐日检查设施是否齐全，是否有损坏。如果经检查发现有损坏，要对责任单位及领导加重处罚。
7、分管卫生责任区的单位要对设施进行保护。严禁不是你安装，但设施在你卫生责任区，你又不保护而随意损坏，一经发现要追究单位领导及损害人的责任。 8、新掘巷道按标准增设，每200m安设压风自救、供水施救各一组。 9、谁安装谁负责，损害照价赔偿每台2000元，另加罚负责任人200-500元。 10、必须保证吊挂合理、平整，经常保持干净，有一台不干净罚责任人100元。 望全矿职工要自觉遵守上属规定，爱护避险设施和设备。也要让每位职工懂得爱护避险设施就是爱护你和他人的生命。 2012年6月26日
六大系统之压风自救实施细则 引言 在矿山、隧道等地下工程中，由于通风和通路限制，一旦发生事故，人员自救能力较弱，很容易造成人命和财产损失。因此，压风自 救系统是地下工程中最常用的自救工具之一。本文将介绍六大系统之 压风自救的实施细则。 一、压风自救的定义 压风自救是指人员在发生火灾、煤气爆炸等事故时，使用个人压 缩气体瓶或通风系统压力提供的压缩空气，通过呼吸器对抗有害气体，确保自身安全的一种自救方法。 二、上下游条款 1. 上游条款 •压风自救系统要求在准备阶段应按照设计要求、相关行业标准和 规范进行系统的设计、选型、调试和验收。 •压风自救系统应采用有关行业标准的产品和耗材，并按照使用说 明和标准操作程序进行使用。 •压风自救系统设备应每月进行一次保养，每季度进行一次大保养，并进行记录，设备出现故障应及时进行维修。
•压风自救系统应根据通风方式和瓦斯浓度等实际情况，合理确定压力、吸气流量和使用时间。 2. 下游条款 •压风自救气瓶需配置二氧化硅吸附剂和水分离器等辅助器材；呼吸器、对讲机及警示器需要配备完善的维护和管理程序。 •压风自救设备检修记录及应急演练记录应当被保存至少五年；压风气瓶应检测和试验，并做好相应记录。 •压风自救设备需要定点存放，并经常进行检查和维护。压风气瓶应随时保持充气状态，储存场所不得低于地面高度1.2米。 •压风自救设备的使用情况应包括设备和人员的使用情况、问题和解决方案等。 三、压风自救系统的应用场景 •地下煤矿开采过程中，由于工作面各种时刻均有可能发生透水、遇险、冒顶等事故，因此当遇到以上状况时，需立即使用压风自救设备进行自救。 •在地下隧道施工、封闭作业、事故抢险等情况下，当有瓦斯或烟气聚集、爆炸、火灾等突发事件时，需立即使用压风自救设备进行自救。 四、压风自救系统的操作流程 压风自救系统的操作流程包括以下几个步骤：
中平〔２０１１〕２３４号 关于印发《中国平煤神马集团 煤矿井下监测监控、紧急避险、压风自救、供水施救系统建设完善实施办法（试行）》的通知 各原煤生产单位、建工集团，安监局，机关各业务保安处室：《中国平煤神马集团煤矿井下监测监控、紧急避险、压风自救、供水施救系统建设完善实施办法(试行)》已经集团研究同意，现予印发，请遵照执行。 中国平煤神马集团 二○一一年五月二十四日
中国平煤神马集团 煤矿井下监测监控、紧急避险、压风自救、供水施救系统建设完善实施办法(试行) 第一章总则 第一条为规范和促进集团煤矿井下安全避险“六大系统”的建设完善工作，根据《国家安全监管总局国家煤矿安监局关于印发煤矿井下安全避险“六大系统”建设完善基本规范（试行）的通知》（安监总煤装〔2011〕33号）、《煤矿安全规程》和相关标准，制定本办法。 第二条本办法适用于集团煤矿井下监测监控系统、紧急避险系统、压风自救系统、供水施救系统（以下简称“四系统”，“六大系统”中另外两系统实施办法已行文下发）的建设完善、检查验收及日常管理工作。 第三条集团所有（井工）煤矿必须按规定建设完善“四系统”，达到“系统可靠、设施完善、管理到位、运转有效”的要求。 第四条集团煤矿单位职责划分 集团煤矿单位是建设完善“四系统”的责任主体。 各原煤生产和基建矿井行政正职负责解决“四系统”建设完善工作中的人、财、物等问题，是建设完善“四系统”的第一责任人；分管安全工作负责人负责牵头组织制定本单位建设完善
“四系统”规划和具体实施方案，对“四系统”建设完善工程负安全监管责任；分管技术负责人对“四系统”的建设完善负技术管理责任；分管开掘、机电负责人对相关井巷工程的施工、设备和设施的安装等工程负责。 第五条集团职责划分 集团（煤矿）安全监管部门会同业务保安部门负责“四系统”建设完善工作的监督检查和日常监管。 平煤股份、许平煤业通风处负责监测监控系统、供水施救系统、井下紧急避险系统、压风自救（井下）系统的规划审批、设计、建设标准、验收、考核工作；平煤股份、许平煤业机电处负责压风自救（地面）系统、通讯联络（地面）系统的规划审批、设计、建设标准、验收、考核工作；平煤股份总调度室、机电处和许平煤业机电处负责矿井通讯联络（井下）系统的规划审批、设计、建设标准、验收、考核工作；安监局负责井下人员定位管理系统的规划审批、设计、建设标准、验收、考核工作；平煤股份总办室、许平煤业生产技术处负责组织审查“六大系统”的相关工程设计；平煤股份开拓处、许平煤业工程计划处负责组织施工“六大系统”的相关设施及井巷工程；平煤股份计财处、许平煤业财务处负责根据各单位“六大系统”建设总体规划，落实安排资金，分年度下达资金计划。 第二章监测监控系统基本要求
压风自救系统建设管理制度及考核办法 第一章总则 第一条根据国家安全监管总局国家煤矿安监局《关于建设完善煤矿井下安全避险“六大系统”的通知》及平煤股份四[2011]25号、中平[2011]234号文件要求，确保达到“系统可靠、设施完备、管理到位、运转有效”，结合我矿实际，特制定以下压风自救管理办法。 第二条本管理办法适用于全矿井下与压风自救系统有关的单位和个人以及相关设施的安装、维护、使用及管理。 第三条各相关管理部门和井下各使用单位，要利用各种形式对职工进行广泛的宣传教育，使其充分认识到压风自救系统的重要性，形成一个齐抓共管的局面，保证压风自救系统的正常运转，使其更好的服务于安全生产。 第二章安装位置及数量 第一条压风自救的安装原则：井下发生煤与瓦斯突出时有害气体波及到的采掘工作面、采区上下山区域，在此区域内有人工作的地方都必须安装压风自救装置。压风自救的安装地点以突出煤层采、掘工作面为主； 第二条突出危险区域掘进工作面：自巷道回风口开始，每隔100米设置一组不少于五个自救袋，靠近工作面25—40m范围内设置一组压风自救装置，自救袋个数不少于15个，并且随工作面掘进及时往前移动；
第三条突出危险区域采煤工作面：风巷距采面上出口25—40m 范围内设置一组压风自救袋；机巷在采面下出口以外50—100m地点安装一组压风自救袋，以上两处压风自救袋的数量分别按工作面最多工作人数及公司相关要求确定； 第四条突出工作面回风巷道的皮带机头、绞车等固定的有人工作地点，专用回风巷有维修巷道施工地点，应安设一组压风自救装置，不少于5个； 第五条非突出掘进工作面：距工作面50—100m范围内设置一组压风自救装置，不少于15个； 第六条非突出采煤工作面：风巷距采面上出口50—100m范围内设置一组压风自救装置，数量不少于20个；机巷在采面下出口以外50—100m放炮地点安装一组压风自救装置，数量不少于20个； 第七条变电所、皮带机头、绞车房、水泵房各安装一组压风自救装置，不少于5个。 第三章压风管路及安装地点的要求 第一条管路规格：压风管路的管径通过计算，如果管径小于￠50mm时必须按公司要求执行，大于￠50mm时，按矿设计要求敷设。 第二条压风管路甩出的三通都要安阀门，三通阀门与每组压风自救装置连接时必须用￠25mm的铁管或镀锌管连接，严禁使用软胶管连接。 第三条距离超过1000米以上，机巷压风管路为￠75mm，风巷压风管路￠100mm。
压风自救系统管理制度 为了提升我矿安全防护水平，确保压风自救系统的使用可靠，根据我矿实际情况，特制订本管理规定。 1、维修班负责各作业地点管路首次的加工与压风自救系统的安装，安装完毕后移交相关责任队伍。 2、维修班组要随掘进或采矿的推进及时转移、安装压风自救系统，转移不及时、安装距离超过规定，按相关奖惩措施处罚。 3、压风自救系统的管路安装规格为：压风自救主管路（矿井压风管路）为Φ100mm；压风自救分管路（采区主压风管路）及岩巷掘进工作面为Φ50mm。 4、压风自救系统要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧，人行道宽度要保持在0.6m以上，达不到要求，每处（5个位一组）对责任单位罚款100元。 5、管路敷设要牢固平直，压风管路没间隔一定距离吊挂固定一次，管路吊挂不符合要求，每处罚责任单位50元；进入回采、掘进工作面巷口的进、出风侧要设有总阀门。 6、各队组必须保证所负责区域内压风自救内压风自救系统的完好性和安装的规范化。 7、凡压风自救系统不得存在残缺（缺少阀门、阀门损坏或不起作用、无减压阀等）、出气量大小不一等不合格情况。 8、各作业点的压风自救系统由该区域施工单位管理维护。
空压机工安全技术操作规程 1、开车前检查防护装置和安全附件处于完好状态，否则不得开车。 2、检查各处的润滑油是否合乎标准，摇动注油器观察注油器供油是否正常，曲轴箱、轴承内的油是否足够。 3、必须检查电压、电流是否正常。开动高压电机前应与配电所联系，并遵守有关电器安全操作规程。 4、水冷式空压机开车前先开冷水阀门，再开电动机，无冷却水或停水时应停止运行。 5、开车前首先盘车两转，确认无误，方可合闸起动运转，停车后应速将电源切断。空压机导电部分必须绝缘良好和设有可靠的接地线。 6、在运转中若发生不正常的声响、气味、振动或发生故障，应立即停车检修，排除故障后才能使用。 7、机器在运转中或设备有压力情况下，不准进行任何修理工作。 8、经常注意电流、电压及风压表指针的变化，禁止超过规定的范围。 9、安全阀须每月做一次自动启动试验和每六个月校正一次，并加铅封。 10、压力表每年检验一次，贮气罐、导接管头外部每年检查一次，内部检查和水压温度试验每三年一次，并要做好详细记录，在贮气罐上注明工作压力，下次试验日期。 11、用柴油清洗过的机件必须无负荷运转10分钟后才能投入正常运行。 12、停机应将贮气罐内余气放出，冬季应放掉冷却水。
煤矿压风自救系统 设计方案 第一章、前言 依照国家安全监管总局文件要求，完善井下安全避险“六大系统”的通知，我矿为了全面提高煤矿安全保证能力，依照河南省煤矿工业厅下发的文件，我矿按期展开自查、自检，完善各大系统任务。保证矿井的安全生产，同时也积极的响应国家目前相应的政策方针。 第二章、煤矿井下压风自救工程设计编制依据 《煤炭工业矿井设计规范》GB 50215—2005 《煤矿安全规程》2011年版 《防治煤与瓦斯突出规定》2009年版 国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（监总煤装【2010】146号） 煤矿井下安全避险“六大系统”建设完善差不多要求及检查验收暂行方法。 第三章、压风自救系统治理机构职责 第一节、压风自救系统治理机构 一、治理机构 组长：矿长 副组长：安全副矿长、总工程师、生产副矿长、机电副矿长、采煤副总、通风副总 分管负责人为总工程师，分管部门为安全通风科，安通科长具体负责 成员：安通科长、技术科长、机电科长、综采队长、掘进队长、调度主任、抢救队长 二、职责 1、组长负责提足用好煤炭生产安全费用，加大安全投入，从人、财、物等各方面保证建设进度。针对存在的问题，研究有针对性的措施，从设计、施工、验收等环节严格把关，
科学组织施工，保证建设工程质量。 2、副组长负责认真执行组长布置的一切任务，并及时向组长汇报各项任务的完成情形。 3、分管负责人负责制定切实可行的工作规划和方案，明确压风自救系统建设完善的目标、任务、措施及进度安排。负责牵头制定压风自救系统的相关制度，并严格监督落实。 4、各成员在副组长的带领下，严格执行本矿有关压风自救系统的各项治理制度和规定。安通科负责对本矿压风自救系统的日常检查、爱护。 第四章、压风自救装置的安装、运输方案 第一节、工程概述 西沟二号井煤矿于2008年2月安装SA250W-10K螺杆 式空气压缩机1台、MGF-20/8-132G型螺杆式的空气压缩 机2台。 第二节、编制依据 1)与设备相交的设计图低和说明书。 2)该设备的施工组织设计。 3)《压缩机、风机、设备安装工程施工及验收规范》 GB5027598 4)《有用机械安装技术手册》 第三节、施工预备 1)由施工员编制施工方案，并往有关上级领导审批 认可。 2)由施工员对参加空压机安装的工人进行技术和安 全防护培训。 3)预备好安装工具、量具、机具等。 4)制定安装打算，并合理安排人员。 5)依照实际条件制定并预备好施工中的各项安全防 护措施及防护用料。 6)有关技术人员预备好各种施工记录和表格。
压风自救系统管理制度 根据安监总煤装[2011]33号文《国家安全监管总局、国家煤矿安监局关于印发<煤矿井下安全避险“六大系统”建设完善基本规（试行）>的通知》等文件要求，结合我矿实际情况，特制定压风自救系统建设管理制度。 一、基本要求。 1.在按照《煤矿安全规程》要求建立压风系统的基础上，必须满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，进一步建设完善压风自救系统。 2.空气压缩机应设置在地面，空压缩机房管路出口总阀门处必须安装空气过滤净化器，并定期更换滤芯。 3.在压风各支线管路的入口处设置阀门，在各用户管路终端安装排气阀门。 4.入井管路应在井口附近将管路进行不少于2处的良好的集中接地。 5.压风自救系统的管路规格应按矿井需风量、供风距离、阻力损失等参数计算确定，但主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米。 6.采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔不大于200米。有条件的情况下，可设置压风自救装置。 7.掘进工作面应敷压风管路，并设置供气阀门。 8.主送气管路应装集水放水器。在供气管路与自救装置连接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全，阀门扳手
要在同一方向，以保证系统正常使用。 9.压风自救装置应符合《矿井压风自救装置技术条件》(MT390-1995)的要求，并取得煤矿矿用产品安全标志。 10.压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5毫米的现象。 11.压风自救装置的操作应简单、快捷、可靠。避灾人员在使用压风自救装置时，应感到舒适、无刺痛和压迫感。压风自救系统适用的压风管道供气压力为0.3～0.7兆帕；在0.3兆帕压力时，压风自救装置的供气量应在100～150升／分钟围。压风自救装置工作时的噪声应小于85 分贝。 12.压风自救装置安装在采掘工作面巷道的压缩空气管道上，设置在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.5米以上，管路敷设高度应便于现场人员自救应用。 13.压风管路应敷设至回采工作面的材料巷和运输巷、掘进顺槽，距采掘工作面25～40m的巷道，放炮地点、撤离人员与警戒人员所在的位置以与回风道有人作业处、紧急避险硐室、采区皮带巷和采区轨道巷最高点等地点。 14.压风管路应接入避难硐室和救生舱，并设置供气阀门，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3兆帕之间，供风量不低于0.3米3/分•人，连续噪声不大于70分贝。 15.井下压风管路应采用钢管材料，敷设牢固平直，采取保护措
压风自救系统、供水施救系统管理制度 为了进一步提高矿井机电质量标准化建设，贯彻执行国家安监总局《建设完善煤矿井下安全避险“六大系统”的通知》精神，建设和完善我矿井下压风自救系统、供水施救系统，加强矿井安全设施管理，提高矿井灾害应变能力，特制定本办法： 1、管理组组织机构 组长：机电矿长 副组长：机电副总 成员：相关副总、机电科、生产科、通风科、安监处、矿调度、企管办、计划科、运输科、供应科、信息中心、防突科、安装区、综采队、掘进队、开拓队等相关负责人 办公室：办公室设在机电科技术组、四专组 办公室主任：机电科分管安全生产的副科长（兼） 职责： 1.1 贯彻、落实压风自救系统、供水施救系统的有关规定及要求。 1.2 按照上级有关规定制定检查标准和考核办法。 1.3 按照压风自救系统、供水施救系统检查项目及验收标准组织检查。 1.4 按照压风自救系统、供水施救系统考核办法进行考核。 2、设计及安装要求 图纸的设计由机电科技术组负责，使用单位按设计要求进行安装，按照西山煤电发（2010）580号《关于加快建设完善煤矿井下安全避险“六大系统”的通知》执行。 2.1、压风自救系统安装要求 2.1.1回采工作面回风巷在距安全出口以外25－40m范围内设置一组压风三通阀门装置和压风自救装置，然后每隔不大于200m设置一个φ25mm的供气阀门；进风巷在安全出口以外50－100m范围内设置一组压风三通阀门装置。 2.1.2煤巷掘进工作面自掘进面回风口开始，距迎头25－40m的距离设置一组压风三通阀门装置和压风自救装置，然后每隔不大于200m设置一个φ25mm 的供气阀门；岩巷掘进工作面距迎头50－100m安装一组压风三通阀门及装置；迎头向外每隔不大于200m设置一个φ25mm的供气阀门。 2.1.3采区巷道每隔不大于200m要安设一个φ25mm的供气阀门。 2.1.4压风供应泵站必须设置在地面，压风自救系统安装在掘进工作面巷道和回采工作面巷道内压缩空气管道上，安装地点应在宽敞、支护良好、没有杂物堆放的人行道侧，人行道宽度应保持在0.8m以上，管路安装高度应距底板1.5m，便于现场人员自救应用。 2.1.5压风自救装置应齐全完好，每组不低于5个头，阀门应安装齐全，阀门扳手要在同一方向，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5mm的现象。 2.2、供水施救系统安装要求 2.2.1采掘工作面巷道必须每隔不大于200m安装一个供水阀门，工作面设置不少于一组的人体饮用水阀门组，饮水嘴与阀门组要设置配套的快速对接头。 2.2.2采区巷道每隔不大于200m要安设一个供水阀门。 2.2.3带式输送机巷道中应每隔50m设置支管和阀门。
安全避险“六大系统”简介及 发生灾害事故时人员的应急处置措施为了进一步加强生产安全事故应急救援工作，切实发挥煤矿现有“六大系统”的作用，提高对生产安全事故、灾害的应变和控制能力，最大限度地减少人员伤亡和财产损失，特对《煤矿生产安全事故应急救援预案》内容进行补充。 一、安全监测监控系统 煤矿为低瓦斯矿井，现已装备了KJ90NB新型煤矿安全监控系统，该系统基于矿井工业以太网光纤冗余环网传输平台+现场总线通讯技术，采用多主并发通讯模式，提高了系统稳定性和可靠性，在反应速度和集成能力等性能有显著的提高。该系统符合《煤矿安全监控系统通用技术要求》（AQ6201-2006）规定的全部功能，系统具有WEB网络服务功能，使在局域网内的电脑通过Internet Explorer看到系统数据。矿调度室下设监控中心，负责全矿安全监控设施的安装、调试、检修及维护。设有专职的负责人、技术人员、中心站值班人员及安全监测监控工。目前，在井下安装有甲烷传感器、温度传感器、风速传感器、负压传感器、主要通风机和局部通风机开停传感器、主要风门开闭传感器、风筒传感器、馈电传感器、烟雾传感器、主要水仓水位传感器、主要煤仓煤位传感器、主要电气设备开停传感器等。采煤工作面、采煤工作面上隅角、煤巷、半煤岩巷等掘进工作面、回风流中的甲烷传感器与KDG3高、低压馈电/断电仪相连实现瓦斯电闭锁，所有传感器的设置均符合《煤矿安全规程》和《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的要求，该系统投入运行以来，监测数据准确可靠，能够实现对瓦斯的连续性监测和超限报警，也可对运输设备的运行情况和回风巷风速等进行实时监测。 凡发生瓦斯超限时，必须立即向调度室值班主任、值班矿领导、生产
供水施救系统管理制度 为进一步完善矿井救灾系统，提高矿井灾害预控和应急救援能力、提升矿井安全防护水平，确保供水施救系统的使用可靠，根据我矿实际情况，特制定本管理制度。 一、科室管理 1、在矿长领导下，严格执行国家安全生产法律、法规、条例及矿有关规章制度。 2、机电中心负责供水施救系统方案设计、审查、竣工验收以及运行情况的监督管理工作，每月组织一次系统运行情况检查并做好记录存档，绘制供水施救系统图并每季度根据变化情况进行一次修改，图中标明减压装置（供水压力不能满足需要时）、过滤装置及供水阀门布置位置。 3、安监处负责供水施救系统的监督检查。 4、通防科负责防尘系统以及避难硐室中的供水施救系统等设施运行检查。 二、区队管理 1、责任单位分管机电队长负责供水施救系统的管理工作，落实一名技术人员、专职维修人员、制定维修人员岗位责任制、系统设备检查维护制度。 2、负责责任范围内安装、回收、维修供水施救系统的管路、设施及附件，使其正常运行。 3、负责责任范围随时检查系统管路，避免跑、冒、滴、漏、堵现象发生，一旦出现随时处理。 4、按责任范围负责管路、阀门、及附件系统完好情况检查，每月不少于一次并做好记录台账。 5、完成管路、阀门及附件预防性维修工作。 三、责任范围划分： 采煤队：从轨道顺槽第一个联络巷底变坡点——工作面——皮带顺槽——内转皮带机头溜煤眼以外100m。
普掘队：掘进工作面所安局扇地点以外100m处至迎头，特殊地点由通防科根据现场实际划分明确。 综掘队： 掘进工作面所安局扇地点以外100m处至迎头，特殊地点由通防科根据现场实际划分明确。 皮带队：所有皮带巷；机头机尾外100m范围内及附属机电硐室；两条皮带巷之间的联络巷。 运搬队：地面矸石系统及井口走廊；井底车场及所有架线电机车道；有主要运输任务的运输上下山及其上下车场(指运输矸石和安撤支架期间的上下山)；其它正常安排把勾工作业的上下山。 机电队:地面水池-下井第一个阀门、－290装载站至联络巷以上风门外、－270绕道及其通道、主井绕道及通道。 通防队:负责井下其他区队所辖范围以外所有防尘地点。 机电安装队:主供水管路(为采掘工作面供水)、十采回风下山猴车路及所辖机电硐室、避难硐室供水体统。 扩修队：扩修独头巷道安设局扇地点以外100m处至迎头；全风压通风巷道从扩修地点至回风侧100m范围。 综采装修队：从轨道顺槽第一个联络巷底变坡点——工作面——皮带顺槽——内转皮带机头溜煤眼以外100m。 三、其他要求 1、地面水池需采取防冻和防护措施、主供水管路在地面入口处设专用接口和阀门、能在紧急情况下输送营养液。 2、管路吊挂整齐，管路、阀门及附件完好。 3、供水施救阀门应按要求的地点及数量进行安装，宜考虑在压风自救系统出风口就近安装供水施救阀门、压风自救风门与供水施救水门间距不超过20米。 4、要求三通阀门间距不超过100米一个，带式输送机道不超过50米。饮水阀门高度不超过1.2米、管路不超过100米一处标识清楚、阀门挂牌管理、阀门周围5米范围内畅通支护完好、应保证设施附近无其
压风自救系统管理制度 根据安监总煤装【2011】33号文《国家安全监管总局、国家煤矿安监局关于印发<煤矿井下安全避险“六大系统”建设完善基本规范（试行）>的通知》等文件要求，结合我矿实际情况，特制定压风自救系统建设管理制度。 一、基本要求。 1.在按照《煤矿安全规程》要求建立压风系统的基础上，必须满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，进一步建设完善压风自救系统。 2.空气压缩机应设置在地面，空压缩机房管路出口总阀门处必须安装空气过滤净化器，并定期更换滤芯。 3.在压风各支线管路的入口处设置阀门，在各用户管路终端安装排气阀门。 4.入井管路应在井口附近将管路进行不少于2处的良好的集中接地。 5.压风自救系统的管路规格应按矿井需风量、供风距离、阻力损失等参数计算确定，但主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米。 6.采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔不大于200米。有条件的情况下，可设置压风自救装置。 7.掘进工作面应敷压风管路，并设置供气阀门。 8.主送气管路应装集水放水器。在供气管路与自救装置连接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用。 9.压风自救装置应符合《矿井压风自救装置技术条件》(MT390-1995)的要求，并取得煤矿矿用产品安全标志。 10.压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5毫米的现象。 11.压风自救装置的操作应简单、快捷、可靠。避灾人员在使用压风自救装置时，应感
六大系统操作规程 篇一：六大系统操作规程 六大系统”操作规程 一、矿井压风自救装置操作规程 当井下发生煤与瓦斯突出危及在场人员或发现有煤与瓦斯突出预兆时，或瓦斯严重超标，对工作人员生命有严重威胁时，现场工作人员要以最快的速度打开压风自救装置的箱门，再打开气动阀门，戴上面罩进行呼吸，待援。 （一）操作步骤如下： 1、拉出插销，把门打开； 2、打开进气阀门，观察压力指示； 3、拿出呼吸面罩，戴在口鼻上，进行自然呼吸，戴上头戴（如感觉不 适，将调压旋钮向上拉起，顺时针旋转，压力上升，逆时针旋转，压力下降，调整至所需压力，压力达到0.05—0.07MPA为宜,然后将调压旋钮按下锁定）。 （二）维护及注意示项： 1、不能猛力拉面罩，以防将输气导管的接头拉开或将导管拉断。 2、禁止猛敲猛打。 3、必须每月进行维修保养，维修保养操作如下： （1）首先确定自救站或系统的通风是否完好； （2）检查送气口是否有气送出，气动阀把手是否灵活可靠； （3）清洗、更换滤网，取出滤网，用气管由内向外吹，即而重 复使用； （4）卸下PC杯，用干净干布擦试，不可用任何破坏PC杯材质或化学物品清洗。 （5）检查结果正常后，然后按原样放置以备用。 二、矿井供水施救装置操作规程 当井下发生危险后，在等待救援期间，现场待援人员需饮水时，打开
储水自救装置的箱门，慢慢打开水量调节阀，并用手感知出水的强度，直到调节出适当的出水量，即可使用。 维护及注意示项： （一）装置每年定是时清洗、消毒1-2次。水定期2-3周更换一次，外表面1-2周打扫一次。 （二）不能猛力拉饮水管，以防将饮水管的接头拉开或将导管拉断。（三）每个装置最多可供6人使用。 （四）禁止在未调水压之前，将出水嘴放入口中。 （五）禁止猛敲猛打。 （六）必须每月进行维修保养，维修保养操作如下： 1、首先应进行检查井下的供水管路是否完好； 2、检查出水口有无漏水，调节阀把手是否灵活可靠； 3、检查储水柜外观是否完好。 4、检查结果正常后，然后按原样放置以备用。三、监控系统值班员的操作规程 （一）值班人员必须持证上岗。 （二）汇报制度 1、当瓦斯超限时，要立即打印有关数据汇报通风矿长、总工各有关领导。 2、机房设备出现问题，要立即回报通风科领导及矿调度。 3、监测装置有关设备停止运转或发生其它故障，要立即汇报监控主任，由维护工立即下井修理。 4、对当日获得的信息进行分析、整理，将主要情况、问题及处理意见填写在瓦斯监控系统值班记录表上。 （三）报表制度 1、必须认真填写检测日报表，每天必须由各主管领导签字。 2、对屏幕所显示的各种信息详细记录，每隔3小时对井下各传感器的数据以报表的形式上报。
压风自救系统建设标准 关键词：矿井，压风自救系统，建设标准1适用范围 本标准规定了煤矿井下压风自救系统（以下简称压风自救系统）的安装、维护和管理等要求。 本标准适用于井工煤矿，包括新建和改、扩建矿井。 2编制依据 《煤炭工业矿井设计规范》GB50215-2005 《煤矿安全规程》2010年版 《防治煤与瓦斯突出规定》2009年版 国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险"六大系统"的通知》（安监总煤装〔2010〕146号） 3基本要求 3.1压风自救系统组成：空气压缩机、送气管路、阀门、汽水分离器、压风自救装置（包括减压、节流、消噪声、过滤、开关等部件及防护袋或面罩）。 3.2压风自救系统的防护袋、送气管的材料应符合MT113的规定。 3.3压风自救装置配有面罩时，面罩用材料应符合GB2626的规定。 3.4压风自救装置应具有减压、节流、消噪声、过滤和开关等功能。 3.5压风自救装置的外表面应光滑、无毛刺，表面涂、镀层应均匀、牢固。 3.6压风自救系统零、部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5mm的现象。 3.7压风自救装置的操作应简单、快捷、可靠。 3.8避灾人员在使用压风自救装置时，应感到舒适、无刺痛和压迫感。 3.9压风自救系统适用的压风管道供气压力为0.3～0.7MPa，在0.3MPa压力时，每台压风自救装置的排气量应在100～150L／min范围内。 3.10压风自救装置工作时的噪声应小于85dB(A)。 3.11压风自救系统的管路规格为：压风自救主管路（矿井一翼主压风管路）为φ150mm；压风自救分管路（采区主压风管路）及岩巷掘进工作面为φ100mm；煤巷掘进工作面、回采工作面为φ50mm。
《煤矿井下“安全避险六大系统”建设指南》中关于压风自救、供水施救的设置标准 压风自救系统 压风自救系统一般由地面空气压缩机系统、输气管路和终端用气装置组成。 空气压缩机站配置主要包括供电设施、空气压缩机、冷却循环系统、监测监控及各种保护、管路、管路附件及储气装置等。 输气管路组成包括：主管、主干、支管、连接法兰、快速接头、弯头、管路三通〔多通〕、管道阀门、压力表、汽水〔油〕别离装置。 终端用气装置包括：永久避难硐室、移动救生舱及掘进工作面临时呼吸自救系统〔面罩式、防护袋式〕。 1、压风自救系统的建设原则 煤矿企业压风自救系统应按照《煤矿安全规程》要求建立压风自救系统的基础上，满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，建设完善的压风自救系统。 （1）空气压缩机应设置在地面。对于深部多水平开采的矿井，空气压缩机安排在地面难以保证对井下作业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠地位置安装，并取得煤矿矿用产品安全标志，但不得选用滑片式空气压缩机。 （2）空气压缩机在满足要求的同时，至少要有1台备用。 （3）空气压缩机应符合国家标准、行业标准和《煤矿安全规程》等规定的要求，应配备压力表、安全阀等，对水冷空气压缩机必须装设断油、断水、超温等安全保护装置。 （4）空气压缩机宜采取顺序控制，实习自动化运行，并具有联网通讯和远程监控功能。 （5）空气压缩机应装备在线监控检测系统，以便有关人员可以随时了解空气压缩机的运行情况。（6）空气压缩机站宜设置储气罐，并应在储气罐的出口管道上加装释压阀。释压阀的口径不得小于出风管的直径。储气罐应设在室外阴凉处，储气罐内的温度保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源盒报警。 2.压风自救管道 （1）所有矿区采区避灾路线上均应敷设压风管道，并设置供气阀门，间隔不大于200m。水文地质条件复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管道，并设置供气阀门。 （2）压风自救系统的管道规格应按矿井需风量、供风距离、阻力损失等参数计算确定，但主管道直径不小于1000mm，采掘工作面管道直径不小于50mm。‘ （3）井下使用多套压风自救系统的应进行管道联网。
一、总则 1.为规X和促进煤矿井下安全避险"六大系统〞的建设完善工作,根据《国务院关于进一步加强企业安全生产工作的通知》<国发〔2010〕23号>、《煤矿安全规程》和相关标准,制定本规X. 2.本规X适用于煤矿井下安全避险"六大系统〞的建设完善与检查验收工作. 3.煤矿井下安全避险"六大系统〞<以下简称"六大系统〞>是指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统.所有井工煤矿必须按规定建设完善"六大系统〞,达到"系统可靠、设施完善、管理到位、运转有效〞的要求. 4.煤矿企业是建设完善"六大系统〞的责任主体,煤矿企业主要负责人是建设完善"六大系统〞的第一责任人.煤矿企业要落实建设完善"六大系统〞分管负责人和具体分管部门,明确工作职责,完善工作制度,组织做好"六大系统〞的建设完善工作. 5.地方各级负有煤矿安全监管职责的部门<以下简称煤矿安全监管部门>会同煤炭行业管理部门负责本行政区域内"六大系统〞建设完善工作的日常监管.驻地各级煤矿安全监察机构负责对辖区内"六大系统〞建设完善工作的监察执法. 二、监测监控系统基本要求 6.煤矿企业必须按照《煤矿安全监控系统与检测仪器使用管理规X》
8.甲烷、馈电、设备开停、风压、风速、一氧化碳、烟雾、温度、风门、风筒等传感器的安装数量、地点和位置必须符合《煤矿安全监控系统与检测仪器使用管理规X》
