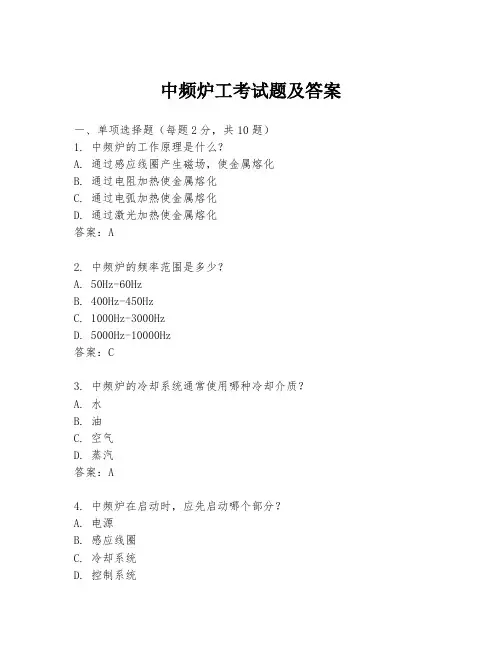

中频电炉的工作原理及相关知识问答:

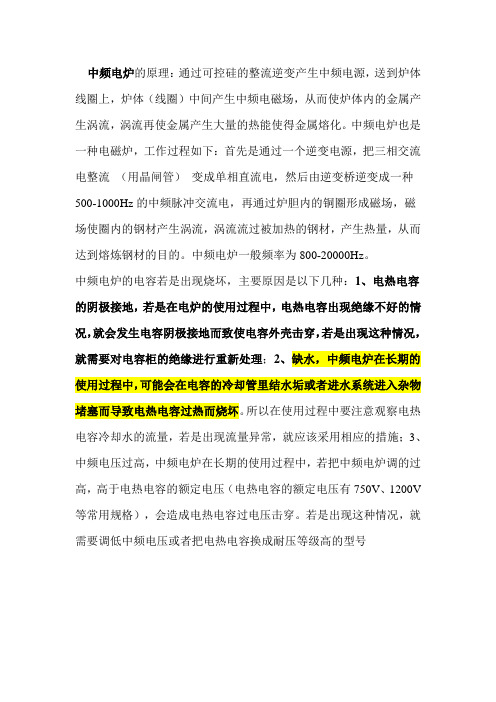

中频电炉是一种将工频50HZ交流电转变为中频（300HZ以上至20K HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流产生的中频电源，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流,中频电炉又称为中频炉，中频炉是铸造锻造及热处理车间的主要设备，其工作的稳定性、可靠性及安全性是流水作业的铸造锻造及热处理生产线正常稳定工作的保证。中频加热炉中频熔炼炉中频钢管调质生产线这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。例如，把一根金属圆柱体放在有交变中频电源的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。国内领先的生产基地生产的中频电炉广泛用于有色金属的熔炼［主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。锻造加热［用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等。］调质热处理［主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火］等。
中频电炉按照结构可以分为以下两大类：
1.中频熔炼炉
中频熔炼炉具有以下七大特点：
（1）熔化效率高节电效果好，结构紧凑、过载能力强
（2）炉子周围温度低、烟尘少、作业环境好。
（3）操作工艺简单、熔炼运行可靠。
（4）金属成分均匀。
（5）熔化升温快、炉温容易控制、生产效率高。
（6）炉子利用率高、更换品种方便。
（7）长弧形磁轭屏蔽漏磁和减少外部磁阻、有屏蔽线圈两端的漏磁、磁轭截面是弧形的内侧于外壁无缝紧贴增加了有效的导磁率面积、使下圈获得了更好的支撑。独特的正反旋线圈极大的提高了系统的效率。
2.中频透热炉
中频透热炉的特点如下：
●加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本,由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。不必担心由于停电或设备故障引起的煤炉已加热坯料的浪费现象。由于该加热方式升温速度快，所以氧化极少，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克，其材料利用率可达95％。由于该加热方式加热均匀，芯表温差极小，所以在锻造方面还大大的增加了锻模的寿命，锻件表面的粗糙度也小于50um。
●工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能感应加热炉与煤炉相比，，工人不会再受炎炎烈日下煤炉的烘烤与烟熏，更可达到环保部门的各项指标要求，同时树立公司外在形象与锻造业未来的发展趋势。感应加热是电加热炉中最节能的加热方式由室温加热到1100℃的吨锻件耗电量小于360度。
●加热均匀，芯表温差极小，温控精度高
关于上海华焰感应加热设备有限公司相关产品知识问答：
问：中频电炉顶圈可以断开吗？
答：中频电炉断开后悔影响电炉正常工作，所以不能断开！
问：中频炉对人体有害吗？
答：中频频电炉对人体是有辐射的，你工作的时候可采取一些防辐射措施，如果有可能还可以建议厂里能更换掉中频设备，可采用IGBT超音频感应加热设备，那样就对人体没有辐射！

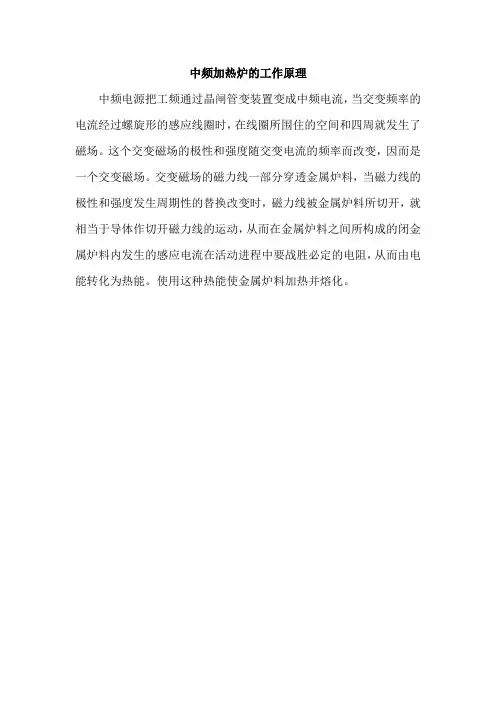

问：中频加热炉的加热原理是什么？
答：中频加热炉的加热原理是加热线圈与被加热物（金属）的关系就如同变压器的1次侧、2次侧线圈的关系一样。
由加热线圈通高频电流产生的磁力线集中在被加热物上、由电磁的感应作用，产生涡旋
电流，将被加热物加热。在这个时候，根据钢材的种类和形状选择适当的交流电流的频率、功率、
加热时间、保持时间、线圈的形状等，就能使各种钢材得到适当的品质特性。
问：安装一台350kg的中频熔炼炉，需要多大的变压器？
答：一般用250KVA变压器即可，如果你要快一些，就用315KVA的。耗电一般在700到900左右，具体要看炼什么铁，多高的温度，用什么炉料，还有操作者和电炉本身的设计等。
中频电炉使用与保养 摘要： 消失模工艺的前级是中频炉冶炼，文章从中频炉设备基本构成和维护要点两方面讲述一些基本知识及经验。 一、铸件吨电耗 对每一个企业管理者而言，生产成本是最重要的话题。对铸造企业来讲，铸件吨电耗的重要性不言而喻。电炉熔炼工艺，不论是中频炉，还是工频炉、电弧炉，有一个规律是不变的，即在同等熔化时间下，炉容量越大越节电；在同等炉容量下，熔化时间越快越节电。如果一个企业年产5000吨钢水（铁水），如果每吨产量电耗下降30度，每度电费0.5元，一年就可节约5000*30*0.5=75000元。就国内企业而言，吨钢水电耗从650—1000度，随着设备状况和管理水平的不同，差别相当大。 美国英达公司的常规电炉（1-5T），吨钢水电耗水平，对外宣称可达550度。而国内铸造厂的水平，能达到700—800度就不错了。其中，中频炉设备的配置至关重要。好多老板都希望买的设备越便宜越好，往往忽略了电炉的重要指标吨电耗，实际上把很多钱都送到国家电网上去了。设备的使用是降低电耗的第二原因，保证设备正常工作，尽量在短时间内出炉，能明显降低电耗。 二、中频炉设备的基本结构组成 中频电炉设备是一种将三相工频交流电能静止换成中频单相交流电能的静止变频装置。设备分中频电源、无芯感应炉体（中频炉）两部分，辅助部分为循环水系统及工频供电系统（变压器或母线）。 1、中频电源：由中频电源柜（图1）、电容补偿架（图2）两部分组成。 随着设备功率的提高，中频电源的供电电压也有所不通：目前国内常见的有380V，575V，660V，750V，950V，1100V；供电相数分为三相，六相，十二相。 中频电源柜构成：主开关，整流可控硅，逆变可控硅，主控制板，平波电抗器。 主控制板的重要性：相当于人的大脑。目前采用最广泛的是恒功率主控制板（图3），有波峰焊和手工焊两种工艺，波峰焊工艺稳定，故障率低。 炉体部分：普通的采用铝壳感应炉（图4），稍好的不锈钢壳感应炉（图5），好一些的采用液压磁轭钢壳感应炉（图6）。倾炉方式分减速机倾炉和液压倾炉两种。 工频供电系统：供电变压器（图7），低压开关柜。
中频感应熔炼炉工作频率在50Hz-10kHz之间,需用变频器予以调频。中频感应熔炼炉以其电效率和热效率高、熔炼时间短、耗电较省、占地较少、投资较低、生产灵活和易于实施过程自动化等,比工频感应熔炼炉更有优势。 它适合熔炼各种铸铁,特别适合熔炼合金铸铁、球墨铸铁和蠕墨铸铁,并对炉料的适应性较强,炉料的品种和块度可在较宽范围内变动。中频感应熔炼炉具备其它铸铁熔炼用炉没有的优点,使其近年来得到令人瞩目的发展,并在铸铁生产中广泛采用。 1、可控硅变频器 中频感应熔炼炉的发展得益于可控硅变频器的使用。这种变频器通过直流中间回路,用电子装置将三相交流电频率转换为所需的频率,其效率95%-98%。新一代变频器采用数控电子线路为变频器提供了各种控制调节和保护功能。中频感应熔炼炉使用的变频器额定功率不断提高, 9000kW变频器连接在12t的炉子上,铁液的熔化率为18t/h;将中频感应熔炼炉功率密度提高到1000kW/t,能使熔化期缩短到35min。感应熔炼炉的熔化率依炉子的容量而变化,一般中频感应熔炼炉熔化铁液的熔化率为0.14-35t/h。例如,使用2t容量的炉子,可得到2 -2.38t/h 的熔化率,使用12t容量的炉子则可达到18-21t/h的熔化率;而采用工频感应熔
炼炉熔化冷料的熔化率是: 115t炉为0.75t/h、3t炉为1.5t/h、5t炉为2.5t/h、10t炉为4t/h。可见中频感应熔炼炉的熔化率远大于工频感应熔炼炉,这就可在选择铸铁生产熔炼设备时以小代大,使用较小容量的中频感应熔炼炉代替较大容量的工频感应熔炼炉,既减少了占地面积,又降低了投资,也保证了铁液的连续供应,对于连续作业、生产能力较大的铸铁生产厂家十分有利。将中频感应熔炼炉用于连续铸造和离心铸造球墨铸铁管生产的铁液熔炼,以它代替冲天炉,或与高炉、冲天炉进行双联,其生产能力将可得到充分发挥。 中频感应熔炼炉电效率和热效率高,不但提高了熔化率、缩短了熔化时间,其单位电耗也相应降低。与工频感应熔炼炉相比,其电耗可从700kW?h/t降低到515-580kW?h/t。有关资料表明,在考虑炉渣的熔化和过热所需能量损失的情况下,中频感应熔炼炉冷启动时,单位电耗为580kW?h/t,热炉操作时,单位电耗为505-545kW?h/t,如果连续加料操作,则单位电耗仅为494kW?h/t。 2、炉体结构 随着中频感应熔炼炉功率密度的不断提高,对炉子的安全性、炉衬寿命和噪音等要求越来越高,炉体结构的合理性也越来越为人们所重视, 其中重型钢壳炉 具有耐久性强、效率和生产率高、噪音小、易于维护检修等许多优点。重型钢壳
第二部分技术说明 一、技术参数 1、电气参数： 变压器容量：1250KVA 中频电源额定功率：1000KW 工作频率：500Hz 最高输出电压：2200V 2、工作参数： 额定容量：2t 最大容量：2.4t 额定功率：1000KW 工作温度：1450℃（最高1600℃） 熔化率：1.70t/h 耗电量：580KWh/t 功率因数：≥0.95 启动成功率：100% 工作噪音：≤85dB（离设备1米处） 3、冷却系统技术参数： 循环水压力：0.2～0.4Mpa 循环水量： 35t/台 循环水温：进＜30℃，出＜55℃ 纯水压力： 0.15～0.2Mpa 4、液压系统参数： 油箱容量：300L 液压介质：抗磨液压油 工作压力：11Mpa
流量：40L/min 5、设备运行要求： 海拔高度：＜3000m 环境温度：5-42℃ 相对温度：＜90%（平均温度不低于20℃） 环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸 安装方式：户内 二、控制技术特点简介 1、采用全数字集成单板结构控制线路，所有器件都经过高温老化筛选；关键器件采用军品，关键线路使用表面微封工艺，大大减少了控制板的面积，提高了可靠性；整板进行72小时高低温冲击，避免了早期失效，使控制电路具有高可靠性。控制电路采用数字控制，抗干扰能力强，除完成常规的整流、逆变、过压、短路、限流、限压的控制功能外，还带有故障自诊断功能和故障延时功能。 2、用零压数字扫频电路启动方式，确保满炉、冻炉启动的可靠性；同时具备常规的自动重启动功能。 3、具有网压过高、水温过高、水压过低、输出中频电压过高和漏炉报警装置，具备声光报警和电源切断处理功能。 4、输出功率连续可调，以满足烘炉、熔化、升温、保温的需求。 5、专门设计的逆变角控制环路，可根据负载工况，通过控制逆变角实时调整等效负载阻抗，使电源和负载处于最佳匹配，使电源一直处于可能的最大出力状态，功率因数可达0.98，最大限度地发挥了设备的出力。这样在整个工艺允许的工况范围内，设备可达到恒功率输出，加快了熔化速度，节约了电能。 6、电压、电流采用双闭环无差控制，不但可克服电网波动和负载变化的扰动，而且在限压限流工况时为无差调节，没有传统截压、截流工况所造成的设备出力损失。
中频炉故障的检查方法与步骤 (1) 首先观察中频柜内的四块小表的指示值是否正常。其中整流控制电压表 30V , 整流脉冲电流表130～150mA , 逆变控制电压表12V , 逆变脉冲电流表100～120mA。如果数值在正常范围内, 则证明电源部分没有问题。 (2) 用数字万用表档检查整流、逆变晶闸管阳极、阴极电阻及控制极与阴极电阻值(可不必从柜内卸下来测量, 管子散热器仍通有冷却水)。阳极与阴极的正反向电阻值均为∞, 控制极与阴极的电阻值为10～508。另外, 应检查熔断器是否熔断。 (3) 将转换开关SA 置于检查档, 用示波器检查整流及逆变触发脉冲的波形, 检查幅值及时间间隔是否正常。其中, 整流触发脉冲为双脉冲, 时间间隔是3. 33m s; 逆变触发脉冲为连续的脉冲列, 幅值一般为4～6V。要求脉冲整齐、无毛刺。检查的顺序是从晶闸管控制极到脉冲变压器, 然后到整流板和逆变板。 (4) 检查整流板是否正常。可拔下逆变板, 转换开关置于检查档。按启动按钮, 旋动调功电位器, 看直流电压能否调到500V 左右, 若电压能调到500V , 则证明整流板正常。 (5) 检查启动回路中的电容充电回路。仍拔下逆变板及接通检查档, 按下启动按钮后用万用表测量电容cf 两端电压, 若能达到500V 左右, 则证明启动电容充电回路正常。 (6) 检查预磁化电阻R6 有无烧断及低通滤波器有无断线。 (7) 若上述检查都正常, 则可认为故障基本上出自主回路负载部分。此时, 可检查电容器有无明显烧坏的痕迹或严重漏油, 电容器支架对地绝缘是否在2M 8 左右, 水冷电缆有无烧断以及测量感应圈有无对地及匝间短路(一般为炉衬漏铁液引起)。在感应圈通水的情况下, 其对地电阻应在5k8 以上, 感应圈对磁轭的绝缘电阻应为2M8左右(在磁轭不接地的情况下)。 (8) 通过检查, 如果认为中频电源柜正常, 电容器也正常, 感应圈及磁轭经过中修, 绝缘都符合要求, 而且炉衬又是新筑的, 而送电仍存在过流现象,则可认为 是某一逆变晶闸管热态特性不好, 也就是在不送电的情况, 其特性数据都正常, 但在送电后因发热则出现了强迫性正向转折, 造成过流。此时应逐一更换逆变管, 看是否还过流。 发生故障时，中频炉启动会很困难，有时可正常启动，但提升功率过程中，过流保护动作停机。 我们可以这样检查:从装置故障现象无法判定故障所在范围，则依检查程序进行检查。换炉开关将于另一炉体试启动中频电源，装置恢复正常。可见，故障范围在装置的负载部分。用一完好水冷电缆逐一替代原炉体电缆后，原故障消失，打开原炉体电缆后发现其已断裂。 总是要在不断的总结中，才能进步，对中频炉的故障排除也是。中频炉上水冷电缆由于电流密度大，一旦缺水极易断裂，且断后产生电路虚接现象，不易用仪表检测。依步骤进行检查，可很快确定中频炉出故障范围，避免花大量时间检查其它电路。
中频电炉使用说明书KMPS-500KW-500Kg 江门市江海区宏进中频电炉有限公司 电话：0750-3821039 传真：0750-3895308 地址：江门市江海区滘头新星新基里5号之一厂房
中频无铁芯感应电炉 一、用途 本设备采用KMPS全集成最新控制电路可控硅中频电源的感应加热，广泛用于精铸、精炼黑色金属及熔炼铜铝锌铟等有色金属。 二、工作条件 1．环境温度摄氏5度—摄氏40度； 2．相对温度不超过90%摄氏度； 3．安装高度，不超过海拔1000米； 4．周围无导电性尘埃腐蚀气体； 5．周围无爆炸危险和剧烈振动； 6．冷却水温度在摄氏5度—摄氏30度，水质硬度不超过8度，混浊度不大于5度，酸碱度PH值在6.5—8.5范围内； 7．三相电源电压波动不大于±5%； 三、技术参数 四、结构简述 1．本设备由炉体、汇流母排、中频电源装置、水冷装置四个部分组成。2．炉体由炉壳、感应圈、炉衬三个主要部分组成，炉壳用非磁性材料制成、感应线圈由矩形空心紫铜管绕制成螺旋状简体，管内熔炼时通冷却水。3．中频电源是利用可控硅整流元器件把三相工频变换成单相中频的静止变装
置，由整流器逆变器主回路、过流、过压、欠水压保护系统，补偿电容器等组成。 五、结构简述 1．本设备的布置可根据使用单位的车间面积工艺流程按照地基图施工安装。2．炉体的安装，必须先按炉体安装基础图筑好基础，注意左右及前后的平衡。3．中频电源安装接上三相四线叫源进线应为185平方，零线10平方。 4．水冷系统接好各进水管和回水管接通中频电源，中频电源进水压力调节至 1 公斤/厘米，感应器进水压力调节至2.5—3公斤/厘米，检查所有冷却系 统水路是否畅通，并排除各连接处、渗水、漏水现象。 六、维修及注意事项 1．必须经常检查各导电系统的接触部分是否良好。 2．炉体外壳连接处在操作过程中防止金属接触形成短路环。 3．在熔炼过程中严禁断水，因此除正常水源外还须增设水塔或备用水泵，当炉衬太薄或其它事故发生需要停炉维修或处理事故时亦应保持水流畅通。4．熔炼过程中应随时注意感应器出水温度和水压使水压保持2～3公斤左右出水温度保持在55度左右。 5．熔炼过程中经常观察炉衬状态，并经常在钢水倒空以后对炉衬各部分进行详细检查，发现有严重侵蚀及裂纹情况应立即采取措施停炉进行修补。 安全注意事项 1．中频炉感应线圈在工作时严禁人员接触，水冷电缆冷却水均有漏电压，能危及人的安全，工作时也不能与其接触。因此，所有这些部位应用木栅栏将其围好，防止人员靠近。 2．感应器是带电体，因此，筑坩埚材料不能含有任何导电材料，如金属、石墨粉等；而且钢水绝不能接触感应器，否则对操作人员将会带来生命危险。3．炉前操作时，炉面板上必须放置干燥木板，操作者应站在木板上，木板上应放绝缘橡胶皮，手戴电焊手套，脚空绝缘鞋，保证操作者的安全。 4．水冷电缆，输水胶管，工作时勿与地面接触，使其保持良好的绝缘状态。5．电路的通水路和中频炉等带电设备维修时应停止供电方可进行。 6．冻炉在重新熔化时，炉体应倾斜30度左右，中频电源功率从10%去起逐步增加，待感应器周围钢水熔化后方可满功率运行。在熔炼过程中，人不能站在中频炉周围，防止意外爆炸事故发生。 7．中频机外壳、电容柜、炉台、减速器和炉脚均保持接地，用10㎜铁元连接，要求接触电阻小于10Ω
中频炉常见故障分析以及维修检测方法 1)故障现象：设备无法启动，启动时只有直流电流表有指示，直流电压、中频电压均无指示。 分析： a.逆变触发脉冲有缺脉冲现象； b.逆变晶闸管击穿； c.电容器击穿； d.负载有短路、接地现象； e.中频信号取样回路有开路或短路现象。 2)故障现象：启动困难，启动后中频电压高出直流电压一倍以上，且直流电流过大。 分析： a.逆变回路有一只晶闸管损坏； b.逆变可控硅有一只不导通，即“三条腿”工作； c.中频信号取样回路有开路或极性错误现象； d.逆变引前角移相电路出现故障；
3)故障现象：启动困难，启动后直流电压，难以到达满负荷或难以接近满负荷，且电抗器震动大，声音沉闷。 分析：中频炉 e.整流可控硅开路、击穿、软击穿或电参数性能下降 f.缺少一组整流脉冲 g.整流可控硅门极开路或短路 4)故障现象：能够启动，但启动后马上停机，设备处于不断重复启动状态。 分析： h.引前角太小； i.负载振荡频率在它激频率的边缘 5)故障现象：设备启动后，当功率升到一定值时，易过流保护，有时烧坏晶闸管原件，才重新启动，现象依然如故分析： j.如果在刚启动后低电压下产生过流，则逆变引前角太小使可控硅不能可靠关断
k.逆变晶闸管水冷套散热效果下降 l.槽路连接导线有接触不良 6)故障现象：设备启动时无任何反应，控制板上缺相等亮 分析： 快熔烧断 7)故障现象：设备运行时直流电流已达到额定值，但直流电压和中频电压低。 分析： 此现象不是中频电源故障，而是由于负载阻抗过低引起的 a.串联电容器有损坏的 b.感应器有匝间短路现象 8)故障现象：设备运行时，直流电压和中频电压均已达到额定值，但直流电流小，功率低。 分析：
10吨中频炉筑炉工艺及相关参数的确定 一、新型绿色10吨中频炉线圈涂抹层的施工相关参数的确定 1.中频炉的待抹线圈胶泥的感应线圈须清整掉粘贴在上的浮灰、油漆渣，用钢丝刷清理。顶圈耐火砖必须用硬物填充紧固，炉盖板紧固螺丝拧紧。感应圈固定加强（很重要）。 2.混和水应为可饮用水质。理想的水温在5-25℃之间。加水量应严格控制在说明书指明的范围15-22升/100公斤料。可以以16公斤/100公斤料加入。过量加入水，将导致强度降低，增加凝固时间和收缩而产生裂纹。 3.线圈胶泥在混和时，确保所有的设备和工具是清洁的，决不能在裸露的地面上混料。在没有搅拌机的现场可用手工搅拌，应保证搅拌均匀。混和好的料应在混和后30分钟内施工完（在环境5-25℃）。 4.线圈涂层涂抹施工时，应先在中频炉：https://www.doczj.com/doc/4716852750.html,中心挂一根铅垂线，检查线圈的安装位置是否与炉子同心。 5.线圈涂抹施工时，要注意使涂抹料嵌进线圈的匝间，涂层厚度约为6mm左右。表面应光滑平整。当采用推出机构拆除旧中频炉衬时，涂层应作成上大下小的倒锥状光滑平整的内表面。下部涂层厚度可为10-12mm。 6.尽量减小线圈底部/顶部匝圈与相应的中频炉底部/上部支承结构（如浇注口）之间的间隙或突出物尺寸。其目的是使线圈涂料层与中频炉底部/上部的支承结构形成一个整体的平滑圆柱面，使炉衬受热膨胀或冷却时可在其光滑的表面上自由伸缩，以防炉衬伸缩时与上述
的突出物或间隙之间产生巨大的应力，导致炉衬裂纹的产生。 7.涂抹层完成后，用钢丝刷将涂抹层表面拉毛，以利于干燥。 8.新的线圈抹层或较大面积的线圈涂抹层的修补层至少需经24小时的自然干燥。小范围的也需经至少6小时的自然干燥期。自然风干后进行外加热源烘烤，烘烤温度在200-250℃之间。可用红外线灯作烘干工具，也可用坩埚模放进中频炉炉内作为被加热体，使用小功率将它加热，藉此来均匀烘烤线圈涂抹层。（炉体水冷不停。） 9.线圈泥至少在打筑新炉衬前2天完成。 10.线圈涂料干料每炉约需500公斤左右。 二、10吨中频炉浇注口（槽）的砌筑施工相关参数的确定 1.开始捣筑炉衬前，先砌筑好浇注口（槽）。 这一筑炉程序可以使以后在浇注口（槽）附近的炉衬垂直方向形成一个耐材-耐材的接合面，有利于防止或减少熔融金属液窜透浇注口（槽）下方形成的横向裂纹的可能性；同时也在该处保持耐火材料纵向滑动面的连续性。 2.采用气硬型或热固型的可塑料捣筑浇注口（槽）。浇注口（槽）的耐火材料应直接与线圈涂抹料接触，之间不允许夹有侧壁背衬材料。背衬材料在干震料打到离浇注口（槽）100mm时切除。 3.完工后在表面打Ф4-Ф5mm透气孔。 4.用煤气或其他小火预先对浇注口（槽）进行烘烤。 三、10吨中频感应加热炉侧壁背衬材相关参数的确定和安装
目录 1. 目录〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃1 2. 简介〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃2 2 安装工具和设备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃3 3 中频炉的工作原理〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃4 4 中频炉的坩埚捣制工艺〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃4 4.1 坩埚材料的选择〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃4 4.2 坩埚筑炉步骤〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃6 4.3 坩锅烘炉烧结工艺〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃8 4.4 开炉前的操作〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃9 5 注意事项〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃10
1简介 中频炉是160KA铝电解槽预焙阳极炭块磷铁铸造生产使用的最佳设备。它具有体积轻、运输方便、安装简易、浇注使用灵活、技术先进、投资小、见效快等优点，十分适合于施工企业使用。 1) 设备用途 熔化磷生铁 2) 设备技术参数 炉子形式中频感应炉 额定容量2t 熔化物质磷生铁 熔化温度1450 ℃ 熔化能力≥1.8 t/h台 使用环境室内,最低温度5℃,多粉尘场所 3) 结构特点 炉体设计有炉衬顶出装臵,具有快速拆除炉衬的功能。 感应器用牌号为T2的优质紫铜管在专用工具上绕制而成，并经整体浸漆、真空烘干等绝缘处理，感应线圈壁厚≥4 mm。 磁轭采用牌号为Z11的进口冷轧无取向矽钢片叠制而成。 倾炉系统采用液压式，倾炉缸采用倒臵式安装。 所有液压元件均采用国内名牌厂家产品。
中频炉突然停电应急处理方案 在使用中频炉过程中偶尔会出现意外情况，例如停电状态下中频炉冷却水以及炉内铁水应该怎么处理？有条件的应时间安排应急发电机，如果没有就向炉内切入自来水，如果不通水会导致感应线圈烧坏，下面就讲一下中频炉突然停电应急处理方案。 一、冷却水的应急处理 1、电炉控制室的配电总柜中双电源开关应保持在自切换档位，当主电源停电时，应急电源会自动切入，然后马上再次启动炉体水泵 2、当主电源与应急电源同时停电，必须马上通知值班电工，并且准备启动应急发电机，保证炉体的小水泵有电后运行炉体冷却水。因而柴油发电机必须保证具备一定储量的柴油，而且与设备共同每月运行一次 3、当柴油发电机也无法启动，马上对炉体切入自来水 4、由于停电，感应线圈的供水停止，从铁液传导出来的热量很大。如果长期不通水，感应线圈中的水就可能变成蒸汽，破坏感应线圈冷却，与感应线圈相接的胶管和感应线圈的绝缘都被烧坏。 二、炉内铁水的应急处理 1、冷炉料开始起熔期间发生停电，炉料还没有完全熔化不必倾炉，保持原状，仅继续通水，等待下次通电时再起熔。 2、由于中频电源故障，铁水已经熔化，但铁水量不多而又无法进行浇注(温度未到、成分不合格等)，可以考虑把炉子倾转一定角度后自然凝固。若量多，则考虑倾倒掉铁水 3、由于突然停电，铁水已经熔化，设法在铁水凝固之前在铁水中插入管子，便于
再次熔化时排除气体，防止气体膨胀而引起爆炸事故。 4、对已凝固的炉料第二次通电熔化时，使炉子向前倾斜点角度，便于底下已熔化的铁液在倾斜低处先流出一部分，防止爆炸。 三、突发事故预防措施 1、维修及生产人员定期查看循环泵，浮漂及电控元件是否正常，清理管道堵塞，防止循环水系统的突然失效。 2、错峰使用高耗电设备，及时为电路除尘，散热 3、从打埚开始要专人管理，保证每处炉衬打结一致。禁止有杂物或铁屑进入打结料中。每次在加料前要仔细检查炉衬是否有裂纹，穿孔等可能导致穿炉的现象存在，一旦存在问题，必须处理，在检查中发现如有横向裂纹、必须拆炉重新打结炉衬。 4、加强培训，提升员工整体素质。 5、工作时必须佩戴劳动防护用具。
临沂神州电炉有限公司生产技术部 IGBT系列中频感应熔化炉 通 用 使 用 说 明 书
临沂神州电炉有限公司生产技术部 成都亚峰炉业有限责任公司 目录 第一部分：中频感应熔化炉技术说明------------------------- 3 第二部分：中频感应炉炉体使用说明------------------------- 4 第三部分：KGPS中频电源使用说明书----------------------13 第四部分：操作说明及维护手册------------------------------ 24 第五部分：产品执行标准及运行条件--------------------- ---28 第六部分：中频炉系统安装说明------------------------------ 29 第七部分：附图 1、电气原理图 2、主控板原理图 六脉波中心智能控制板
临沂神州电炉有限公司生产技术部 十二脉波中心智能控制板 第一部分中频感应熔化炉技术说明- 一、技术参数 1、中频熔化炉主要技术参数：
2、设备运行要求： 海拔高度：＜3000m 环境温度：5-42℃ 相对温度：＜90%（平均温度不低于20℃） 环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸 安装方式：户内 二、控制技术特点简介 1.为并联逆变器研制开发的第五代智能控制器，已广泛应用于各种金属的熔炼、保温及感 应加热设备的电源控制。 2.控制器为单板全集成控制板，采用数字触发，具有可靠性高、精确性高及调试容易，继 电元件少。 3.先进的扫频式类它激、零电压启动技术，启动成功率达100%。 4.逆变控制参考美国（ABB、pillar、Ajax）公司、日本富士电机等国外先进控制技术。 自行开发的逆变控制技术，具有极强的抗干扰能力。 5.自动跟随负载变化，运行时具有非故障性的自动再启动功能以及功率自动调节功能。 6.具有理想的限流、限压，特有的关断时间或逆变角控制，保证设备可靠运行。 7.具有完善的多级保护系统（水压、缺相、欠压、过流、过压、关断时间、直通、操作联 锁等）。 8.具有较高的变频效率1000 Hz及以下大于96%。 第二部分中频感应炉炉体使用说明 一、结构简介 1.炉体部分 中频炉机械部分由炉体、水电引入系统、倾炉装置等组成。 1.1炉体
中频感应熔炼炉及其特点 中频感应熔炼炉工作频率在50Hz-10kHz 之间,需用变频器予以调频。中频感 应熔炼炉以其电效率和热效率高、熔炼时间短、耗电较省、占地较少、投资较低、生产灵活和易于实施过程自动化等, 比工频感应熔炼炉更有优势。它适合熔炼各种铸铁, 特别适合熔炼合金铸铁、球墨铸铁和蠕墨铸铁,并对炉料的适应性较强, 炉料的品种和块度可在较宽范围内变动。中频感应熔炼炉具备其它铸铁熔炼用炉没有的优点, 使其近年来得到令人瞩目的发展, 并在铸铁生产中广泛采用。 1．可控硅变频器 中频感应熔炼炉的发展得益于可控硅变频器的使用。这种变频器通过直流中间回路, 用电子装置将三相交流电频率转换为所需的频率, 其效率95%-98%。新一代变频器采用数控电子线路为变频器提供了各种控制调节和保护功能。中频感应熔炼炉使用的变频器额定功率不断提高, 9000kW 变频器连接在12t 的炉子上, 铁液的熔化率为18t / h; 将中频感应熔炼炉功率密度提高到1000kW/ t , 能使熔化期缩短到35min。感应熔炼炉的熔化率依炉子的容量而变化, 一般中频感应熔炼炉熔化铁液的熔化率为0.14-35t / h。例如, 使用2t 容量的炉子, 可得到2 -2.38t/ h 的熔化率, 使用12t 容量的炉子则可达到18-21t / h 的熔化率; 而采用工频感应熔炼炉熔化冷料的熔化率是: 115t 炉为0.75t/ h、3t 炉为1.5t/ h、5t炉为2.5t/ h、10t 炉为4t / h。可见中频感应熔炼炉的熔化率远大于工频感应熔炼炉, 这就可在选择铸铁生产熔炼设备时以小代大, 使用较小容量的中频 感应熔炼炉代替较大容量的工频感应熔炼炉, 既减少了占地面积, 又降低了投资, 也保证了铁液的连续供应, 对于连续作业、生产能力较大的铸铁生产厂家十分有利。将中频感应熔炼炉用于连续铸造和离心铸造球墨铸铁管生产的铁液熔炼, 以它代替冲天炉, 或与高炉、冲天炉进行双联, 其生产能力将可得到充分发挥。 中频感应熔炼炉电效率和热效率高, 不但提高了熔化率、缩短了熔化时间, 其单位电耗也相应降低。与工频感应熔炼炉相比, 其电耗可从700kW?h/ t 降低 到515-580kW?h/ t。有关资料表明, 在考虑炉渣的熔化和过热所需能量损失的情况下, 中频感应熔炼炉冷启动时, 单位电耗为580kW?h/ t , 热炉操作时,单位电耗为505- 545kW?h/ t , 如果连续加料操作,则单位电耗仅为494kW?h/ t。 2.炉体结构 随着中频感应熔炼炉功率密度的不断提高, 对炉子的安全性、炉衬寿命和噪音等要求越来越高, 炉体结构的合理性也越来越为人们所重视, 其中重型钢 壳炉具有耐久性强、效率和生产率高、噪音小、易于维护检修等许多优点。 重型钢壳炉与框架炉不同, 它有一个开有多个较大检查口的高强度环形钢壳, 炉子运行时, 检查口是关闭的, 检查时每个检查口均可打开。重型钢壳炉内部结构结实, 可以避免倾炉出铁浇注时可能引起的变形, 延长了炉衬寿命。而且由于封闭的坚固钢壳及其内部可增加吸音隔离材料, 使得工作噪音大大降低。结实的钢壳还能够有效地保护感应线圈避免飞溅金属的危险, 使炉子在运行过程 中具有最大的安全性。为有效地隔热保温并提高炉衬寿命, 重型钢壳炉还于顶部和底部分别设置了冷却环, 起到了均匀炉衬温度、降低热膨胀作用。低能耗、高强度的不锈钢冷却环,大大提高了炉子效率。 重型钢壳炉不仅有坚固的钢壳, 而且设计了专门用于感应熔炼炉的厚壁管结构线圈, 并通过正确选择感应线圈的匝间距离, 使得线圈的转换效率最高、电
C A系列双供电 3T/2200kw变频无心感应熔炼炉使用维护指导书 编制：W S H 校核：D Y C 审定：C Y M 无锡万迪精密机械有限公司
第一用途、技术规格特点 1. 用途 本设备适用于铁及其合金的熔化. 2. 技术规格及基本要求 2.1 技术规格 2.2 本产品技术条件符合上述有关法规和标准中的有关规定。 2.3 基本工作条件 a. 海拔高度不超过1000米。 b. 环境温度在+5℃～40℃之间 c.使用地区最湿月平均最大相对湿度不大于90%,同时该月的 月平均最低温度不高于25℃. d.周围没有导电性尘埃、爆炸性气体及能严重损坏金属和绝 缘的腐蚀性气体。 注：如在其它条件下工作，用户应与制造厂家协商解决。
e.水质要求 (1)纯水，电导率≤ 10 μs/cm (2)开式水池水PH6-8，总硬度≤ 8 (3) 进水压力≈0.3MPa (4) 进水温度5°～ 40℃（炉体） 5°～ 36℃（电源） f．供电要求 (1) 电网电压三相不平衡度不大于5% (2) 电网电压波动不大于±10% (3) 电网电压为正弦波，波形畸变不大于10%
第二使用维护 1.液压装置 1.1液压装置上所设置溢流阀作用是调整液压系统压力，炉架下方单向节流阀作用是控制电炉升降运行速度。 可将液压系统压力调至（在满载情况下）大约9MPa左右。 1.2调整溢流阀旋紧方向为液压压力升高，反之为液压压力降低。 1.3在调整溢流阀前需扳动相应操纵台倾炉手柄，此时调整液压箱上 的压力表至有显示（否则无法做调压工作，因为在启动液压泵后，其液压系统处于卸荷状态。这种设计可减少液压介质的温升）。 1.4按下电机启动按钮，电机运转，推动手动阀手柄至“升”位，电炉便做前倾动作，炉内金属从炉嘴倒出，将手动阀手柄缓慢放置中位，电炉处于停止状态（可任意停留在0~95度位置之间）。 1.5电炉复位：当电炉未倾至最大位置95度时，仅需将手动阀手柄拉至“降”位置，电炉缓慢下降（复位）。如电炉倾至最大位置95度时，应该先按下复位加载按钮，这时只允许将手动阀手柄拉至“降”位置，电炉缓慢下降（复位）。 1.6. 调整电炉上升、下降的速度是靠调整单向节流阀来完成。调整系统速度应在系统无载情况下进行，调整阀手柄旋开方向对应倾炉速度减慢，调整阀手柄旋紧方向对应倾炉速度加快。用户须将倾炉，复位速度调整至所需程度，一般升降时间为1min左右。 2.水冷系统 2.1水冷系统的冷却水压力为0.3MPa， 2.2两台炉子，电源冷却水量，共约8 0M3/h，应急时10M3/h可以满足需要。（停电时，最好采用专用工具清空金属液） 2.3炉体进水温度35℃，出水温度55℃。 2.4全封闭循环系统所采用的离心泵及水管连接处，应调整好密封件，如发现有渗漏水现象，应及时检修或更换密封件。 2.5经常检查进水压力表，回水温度传感器及流量计指示是否正常。 定期检查：水塔内、喷淋水池、膨胀水箱内存水，并及时补充水量。
中频炉维修实例大集合 250kgGPRS中频电炉，低功率〈100kw工作正常，一提高功率>150kw，马上就烧逆变管，已检查过炉体，电缆，电容器，控制板没有发现问题，可有其它原因，请各位师傅指点：可能是脉冲变压器的问题，或者是逆变晶闸管关断时间的问题。 KGPS中频熔炼炉我们现在有一套1000KW 2吨的熔炼炉在调试期间出现了，功率损耗太大。 整套设备可以正常启动，主要参数： 中频电压：1100 直流电压 760-800 进线电压：575 直流电流 1200 中频频率：500 可捆硅没有问题变压器 1250KVA 问题是： 当我们在洪炉期间当直流电压140 支流电流 590时等于说功率才80多个KW时高压保险就暴了。而且很严重高压用的是100A跌落式熔断器已经喷火。从现场的情况来看是超载运行了。他们的高压是10000V直接接到我们的变压器。 从我们推算的角度是高压出现暴的情况是过载但是查不到原因。 从进线功率分析当时我们开到80个KW时进线功率是200多个KW，他们完全安照要求我们的电源柜是要接零线的但当是没接零线柜字220V电压正常所有但所有设备都接地了。而柜子的零线是与外壳是绝缘的。查不出零线从和而来。 这就是以上的情况这个零线会不会造成损耗太大了会不会把大的电压送到了地下呢。谢谢你帮我解答以下。 我公司有一台浙大生产的500KW可控硅中频电源，负载是真空感应炉。使用了近6年了，现在经常出现逆变难启动的现象，望有经验的师傅帮助解决。 带中频变压器，并且一台电源带二台对输入电压不同要求的炉体，这二台设备与电源的匹配也有一定的问题。你用示波器来测试一下你的逆变输出波形是否正常如果有问题，你检查你的控制板上的改变频率的电容时候合适，可以换一下你的电容。 中频变压器有个叫“额定变比”的指标，实际该指标对负载的阻抗提出了限制，您可以核算一下现在的实际阻抗是否低于“额定变比”对阻抗的限制。尤其是零启动电源（扫频启动除外），阻抗很低的情况下，启动是困难的。 10吨的一般为1000伏中频电压1500，250KW零压起动中频机突然烧5个KP管及2个整流脉冲变压器。换后正常工作约12小时，所有KK管，KP管共12个全烧毁，并4个整流脉冲变压器损坏。用万用表摇表分别检查未能发现故障点。现向各位高手请教原因。
中频电炉技术说明 书
可控硅串联逆变中频电炉 技术说明书 高效节电大功率可控硅串联逆变中频电炉引言
90年代中国工业飞速发展，大容量、高功率，低能耗的中频电炉越来越被 人们所关注，特别在铸造领域中，中频电炉能提供高质量的铁水和钢水，便于在 熔化过程中控制温度和化学成份，因此近年大量引进国外制造的大容量可控硅中 频电炉，已达数百台之多，几乎国内上规模的机械制造厂、机床厂、汽车制造厂 的高端技术市场都被国外厂商占有，，当前国内产品比较国外，在控制技术上，按 装工艺上仍有相当差距。 铸造厂的传统熔化设备冲天炉，出铁温度低，铁水在炉中增碳较多，不易生 产出高质量铸铁件，且冲天炉严重污染环境，在城市区域内不容许存在，当前国 内铸造用焦价格猛涨，与中频电炉熔化成本相当。因此大容量中频电炉是铸造厂 节能、高效、清洁环保型熔化设备，因此我们研制，开发大熔量高功率的中频电 炉起点高，技术指标以国外最先进的电炉为目标。串联逆变中频电源具有功率因素 高，我公司生产的中频电源功率因素不低于0.98.高效节能，谐波小。
一、元器件的选择 当前已经研制成功的具有一拖二功能的可控硅中频熔化炉，是高效节电最佳的 熔化设备。 中国电器工业经过多年的发展，当前按装大容量中频电炉元器件己具备相当 条件，大电流耐高压可控硅，高压电热电容己能生产，满足需求。 中频逆变电源的开关元件，当前有二种，可控硅SCR和绝缘栅双极型场效 应晶体管IGBT，根据国外文献所载，大功率，较低频率(<1 000Hz)的逆变电源， 选用可控硅的关闭时间要求较低，TOT能够在5 0～60微秒级，这样硅片的厚 度能够厚些，可控硅的耐压便能够提高，且可控硅的价格比IGBT低得多，．而且 工作稳定性和可靠性比IGBT高，我们设计的逆变器选用 KK2500A／2 5 00V可控 硅。当前世界上技术最先进、规模最大的美国应达电炉公司仍采用大功率可控硅 组装。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 中频感应电炉的安全防护(最新 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
中频感应电炉的安全防护(最新版) 关于中频感应电炉的安全防护，可分为炉子设备的安全防护和操作人员的安全防护。这里仅介绍设备结构方面所采取的安全措施。 1．冷却水系统 中频电源、感应线圈、水电缆等都需要用水进行冷却，因此水对于炉子设备至关重要。由于冷却水故障而造成的炉子设备损坏的几率是较高的。因为被冷却的器件大多是带电体，如晶闸管、感应线圈、水电缆等，所以直接冷却这些器件的冷却水的导电率必须低于规定值，连接软管必须是无碳胶管。此外，冷却水的进水温度、出水温度、水压和流量都必须符合设计规定。电炉的冷却水系统设有各种传感器，以监测冷却水的相关参数。当冷却水参数出现异常、超出设定值时就会报警，或停止设备运行。 中频电炉的冷却水泵站要配两台规格相同的主水泵（一用一
备），并且必须配有应急冷却水系统。当电网供电中断造成主水泵不能工作时，应急冷却水系统可为炉体提供冷却，避免炉体损坏。 2.液压系统 中频无芯感应电炉的液压系统用于倾炉倒出熔化的金属液，以及炉盖的开启和关闭。为保证工作可靠，电炉的液压站应配置两台规格相同的主泵（一用一备）。 倾炉液压缸的进口端需装节流阀，以防止炉体因液压系统失压而突然落下。 在电网供电中断时间较长的情况下，电炉内的熔融金属有可能会冷却、凝固，这种情况可能会损坏炉衬，若通过运行电炉来熔化凝固在炉内的金属是非常危险的，因此电炉的液压系统应配有应急系统。当电网供电中断时，如有必要可用此应急系统将炉内的金属液倒出，以免凝固在炉内。 3.接地漏炉监测报警 在无芯中频感应电炉的运行中，若其炉衬损坏就会导致漏炉事故。如果熔融金属从炉衬渗漏出来，就会损坏感应线圈的绝缘、线
可控硅串联逆变中频电炉 技术说明书 高效节电大功率可控硅串联逆变中频电炉 引言 90年代我国工业飞速发展，大容量、高功率，低能耗的中频电炉越来越被 人们所关注，尤其在铸造领域中，中频电炉能提供高质量的铁水和钢水，便于在 熔化过程中控制温度和化学成份，因此近年大量引进国外制造的大容量可控硅中 频电炉，已达数百台之多，几乎国内上规模的机械制造厂、机床厂、汽车制造厂 的高端技术市场都被国外厂商占有，，目前国内产品比较国外，在控制技术上，按 装工艺上仍有相当差距。 铸造厂的传统熔化设备冲天炉，出铁温度低，铁水在炉中增碳较多，不易生 产出高质量铸铁件，且冲天炉严重污染环境，在城市区域内不容许存在，目前国 内铸造用焦价格猛涨，与中频电炉熔化成本相当。因此大容量中频电炉是铸造厂 节能、高效、清洁环保型熔化设备，所以我们研制，开发大熔量高功率的中频电 炉起点高，技术指标以国外最先进的电炉为目标。串联逆变中频电源具有功率因素 高，我公司生产的中频电源功率因素不低于0.98.高效节能，谐波小。 一、元器件的选择 目前已经研制成功的具有一拖二功能的可控硅中频熔化炉，是高效节电最佳的 熔化设备。 我国电器工业经过多年的发展，目前按装大容量中频电炉元器件己具备相当 条件，大电流耐高压可控硅，高压电热电容己能生产，满足需求。 中频逆变电源的开关元件，目前有二种，可控硅SCR和绝缘栅双极型场效 应晶体管IGBT，根据国外文献所载，大功率，较低频率(<1 000Hz)的逆变电源， 选用可控硅的关闭时间要求较低，TOT可以在5 0～60微秒级，这样硅片的厚 度可以厚些，可控硅的耐压便可以提高，且可控硅的价格比IGBT低得多，．而且 工作稳定性和可靠性比IGBT高，我们设计的逆变器选用 KK2500A／2 5 00V可控 硅。目前世界上技术最先进、规模最大的美国应达电炉公司仍采用大功率可控硅 组装。 图1依据功率和频率选择逆变开关元件 IGBT特别适用于频率高，功率较小的变频加热设备，如小容量中频真空熔 炼炉，工件表面淬火和小件透热等。目前国内200A以上的IGBT都需依赖进口， 还受到出口国的限制，最大容量为500A／1 5 0 0V。组装大功率电源时，不得不把 I GBT串联后再多组并联，对用户来说，元件损坏时就得长期依赖于设备制造厂 商供应备件，根据图1我们选用国产大功率可控硅是合理的。 二、串并电路的比较 串并联逆变中频电源相比具有以下优点 1、可控硅并联线路是并联谐振电路，在熔炼过程中，尤其对熔炼铝、铜等材料，负载很轻，它的 功率输出很小，与负载的性质有很大关系，所以其熔化速度慢、升温困难。而可控硅串联中频熔炼炉是通过调频方式调节功率，所以受负载性质的影响相对小，熔炼全过程近乎保持恒功率输出，
维修电工（中频炉）培训资料 第一章基本知识 一、感应加热原理： 无芯感应电炉就像一个空芯变压器，并根据电磁感应原理工作。坩埚外的感应线圈相当于变压器的原绕组，坩埚内的金属炉料相当于副绕组。当感应线圈通一交变电流时，则因交变磁场的作用是短路连接的金属炉料产生强大的感应电流，电流流动时，为克服金属炉料的电阻而产生热量致使金属炉料加热熔化。 电磁感应现象：变化磁场在导体中引起电动势的现象称为电磁感应，也称“动磁生电”。当位于磁场中的导体与磁力线产生相对切割运动，或线圈中的磁通发生变化时，在导线或线圈中都会产生电动势；若导体和线圈构成闭合回路，则导体或线圈中将有电流。由电磁感应产生的电动势称感生电动势，由感生电动势引起的电流叫做感生电流。 涡流：在具有铁心的线圈中通以交流电时，铁心内就有交变磁通通过，因而在铁心内部必然产生感应电流，在铁心中自成闭合回路，因而形成状如水中漩涡的涡流。涡流的利用：利用涡流产生高温熔炼金属，或对金属进行热处理；电度表中铝盘转动及电工测量仪表中的磁感应阻尼器也就是根据涡流的原理工作的。涡流的危害:涡流消耗电能，使电机、电气设备效率降低； 使铁心发热；且涡流有去磁作用，会削弱原有磁场 二、可控硅的基础知识 1、优点：他是一种大功率的半导体器件，效率高、控制特性好、反应快、 寿命长、体积小、重量轻、可靠性高和方便维护。 2、结构：四层半导体叠交而成，有三个PN结，外部有三个电极，分别是 阳极、阴极、控制极，分别为A、K、G。 3、工作原理：
将可控硅按图l连接，可以得到如下结果： ①开关Ｋ未合上时，灯不亮，可控硅未导通。 ②合上K，灯亮，这时可控硅上约有1V的电压降。 ③导通后即使打开Ｋ，灯仍亮，可控硅一经触发导通后，可自己维持导通状态。 ④如果降低电源电压E，灯泡逐渐变暗，当电流减小到某一定值（称为最小维持电流)以下时，可控硅关断，灯泡突然熄灭。 由此可知，要使可控硅导通，必须在A、K极间加上正向电压，同时加以适当的正向控制极电压(称触发电压)。一旦导通后，要使可控硅关断，必须采取降低阳极电压、反接或断开电路等措施，使正向电流小于最小维持电流。 4、晶闸管的保护 晶闸管虽然具有很多优点，但是，它们承受过电压和过电流的能力很差，这是晶闸管的主要弱点，因此，在各种晶闸管装置中必须采取适当的保护措施。 一、晶闸管的过电流保护 由于晶闸管的热容量很小，一旦发生过电流时，温度就会急剧上升而可能把PN 结烧坏，造成元件内部短路或开路。 晶闸管发生过电流的原因主要有：负载端过载或短路；某个晶闸管被击穿短路，造成其它元件的过电流；触发电路工作不正常或受干扰，·使晶闸管误触发，引起过电流。晶闸管承受过电流能力很差，例如一个100A的晶闸管，它的过电流能力如表2所列。这就是说，当100A的晶闸管过电流为400A时，仅允许持续0．02s，否则将因过热而损坏。由此可知，晶闸管允许在短时间内承受一定的过电流，所以，过电流保护的作用．就在于当发生过电流时，在允许的时间内将过电流切断，以防止元件损坏。
