sc：焊接钢管
tc：电线管薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
sc管是钢导管的英文单词steel conduit 的开头字母缩写.
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）
新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，
PC聚氯乙烯硬管
FPC半硬管
KPC 波纹管
CT，为桥架敷设
KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事
SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm
KBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管
使用用螺丝紧固.
JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。是黄色的。壁厚为1.2mm。。。。2.5左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配
套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产
品易滑扣等不良现象。
选材精当
JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便
无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广
JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
性能优越
JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
工程验收
JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》。进行工程验收。
价格便宜
价格相对低廉是JDG的一个突出优点。以100米为评估单元与其它同类产品比较，JDG具有附件少，
材料及施工成本低等优点。
KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定
KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。KGB管壁厚和管大小有关。大于16的也有1.2的，更有的1.0的也有
一、管子的成型工艺。
1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。
然后专用焊机接着将一条管缝焊接。外焊缝打磨光亮。一般的焊管的内毛刺不打的。只有精密焊管
才打内毛刺。
2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。承受压力比焊管大。
二、钢管的用途分：
1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都
比较厚。年纪
大的都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。原来哪有钱镀锌呀，刷两道漆
就行了。
黑嘛，就叫它黑铁管吧。
2、电线管就是穿电线用的薄壁管。那个时候只有个标准，没有人生产。其实八九十年代都用水煤气
管。
三、钢管的防腐蚀分：
3、白铁管就是镀锌焊接钢管。内外都镀锌了，可以输送自来水。咱们电气的就拿来当穿线了。一般
管壁
都比较薄。现在市场上的很差。弯管器弯角度大了要爆口子。
钢管：钢管是指两端开口并具有中空断面，其长度与周边之比较大的钢材，按生产方法可分为无缝钢管和焊接钢管，钢管的规格用外形尺寸（如外径或边长）及壁厚表示，其尺寸范围很广，从直径很小的毛细管直到直径达数米的大口径管。钢管可用于管道、热工设备、机械工业、石油地质勘探、容器、化学
工业和特殊用途。
无缝钢管：无缝钢管是指由整块金属制成的表面上没有接缝的钢管。按生产方法可分为热轧管、冷轧管、冷拔管、挤压管。按断面形状可分为圆形和异形两种。无缝管的最大直径达650毫米（扩径管），最小直径为0.3毫米（毛细管）。按厚度不同又可分为厚壁管和薄壁管。无缝管主要用作石油地质勘探管、石油化工用裂化管、锅炉管、轴承管以及汽车、航空用高精度结构钢管等。
焊接钢管：焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。按焊接方法不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。按焊缝形状可分为直缝焊管和螺旋焊管。电焊钢管用于石油钻采和机械、制造业等。炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。焊接钢管比无缝钢管成本
低、生产效率高。
----------------------------------------------------------------------------------------------------------------------------
SC:焊接钢管；
JRC：水煤气钢管；
MT：黑铁电线管；
JGD:t套接紧定式镀锌铁管；
KBG：薄壁镀锌铁管；
PC\PVC(阻燃管）：聚氯乙烯硬质电线管；
KPC：聚氯乙烯塑料波纹电线管
电线穿管的截面积不同，所要的容积不同
给你一些资料根据你的情况看看

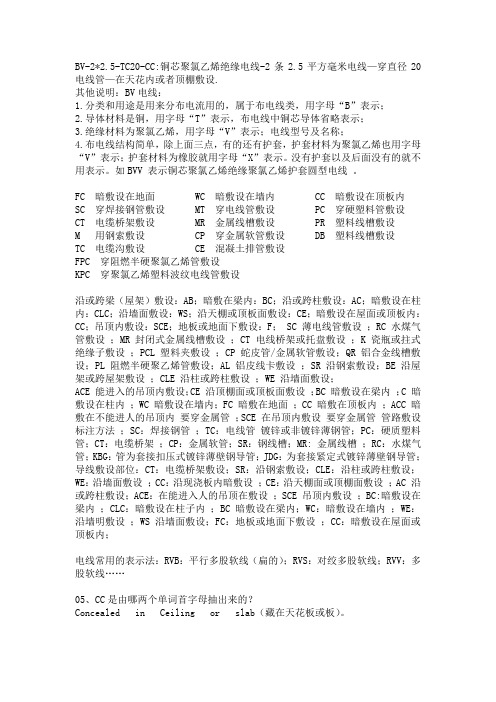

BV-3*2.5-SC20-WC/FC是什么意思
BV-3*2.5-SC20：聚氯乙烯电线，3根2.5mm2,穿DN20钢管。
WC/FC：敷设方式，WC--沿墙暗设，FC--埋地或地板暗设
CC--暗敷设在屋面或顶板内。
1、BV-3*2.5-SC20-WC/FC是什么意思？
是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿地面暗敷。
2、BV-3*2.5-SC20-WC/cc是什么意思？
是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿顶板暗敷一、电线穿线管的表示：
PVC管：PC20、
焊接钢管：SC20、
扣压式镀锌薄壁电线管：KBG20、
紧定式镀锌薄壁电线管：JDG20、
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE：沿天棚面或顶棚面敷设
CC-暗敷在天棚顶内
ACE：在能进入人的吊顶内敷设
ACC：暗敷设在不能进入的顶棚内
CLE：沿柱或跨柱敷设
SCE：吊顶内敷设,要穿金属管
FC：暗敷设在地面内
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
四、电气配线
BV：铜芯聚氯乙烯绝缘电线
ZR：阻燃
NH：耐火
YJV：交联聚乙烯电缆
BVS：铜芯聚氯乙烯绝缘绞型软线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线
Pe是电源提供的功率，kx是效率，两者的乘积是输出功率pjs.
Cosφ是功率因数，是指电压、电流相位差的余弦。 Cosφ=0.75 意味他是一种感性负载。大概电流落后电压40度。
Ijs:计算电流；
Pjs:计算功率；Pjs＝Pe×Kx
三相：Pjs=根号3*UN*Ijs*cosφ，UN=380V；
两相：Pjs=UN*Ijs*cosφ，UN=220V；
cosφ为功率因数，根据具体的情况选择，一般在0.75~0.9之间
绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。硬线用“B”表示，软线用“R”表示。
B系列归类属于布电线，所以开头用B，电压：300/500V
V就是PVC聚氯乙烯，也就是（塑料）
L就是铝芯的代码
R就是(软)的意思，要做到软，就是增加导体根数
电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。
绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。同一护套内的多芯线可多到24芯。平行的多芯线用“B”表示，绞型的多芯线用“S”表示。
了解了上述内容，就可很方便看出电线型号的含义，如下所示：型号名称
BV 铜芯聚氯乙烯绝缘电线；
BLV 铝芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；
BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；
BVR 铜芯聚氯乙烯绝缘软线；
RV 铜芯聚氯乙烯绝缘安装软线；
RVB 铜芯聚氯乙烯绝缘平型连接线软线；
BVS铜芯聚氯乙烯绝缘绞型软线；
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；
BYR 聚乙烯绝缘软电线；
BYVR 聚乙烯绝缘聚氯乙烯护套软线；
RY 聚乙烯绝缘软线；
RYV 聚乙烯绝缘聚氯乙烯护套软线
绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面 S=П*（d/2）*（d/2） =П*（1.78/2）*（1.78/2） =2.49（平方毫米）虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。截面为1.5平方毫米至10平方毫米的导线，其导电线芯结构如下所示。标称截面 BV系列 BVR 系列（平方毫米）结构结构 1.5 1/1.38； 1.5 7/0.52； 2.5 1/1.78 ；
2.5 7/0.68 19/0.41； 4 1/2.25 、4 7/0.85 19/0.52 6
1/2.76 6 7/1.04 19/0.64 10 7/1.35 49/0.52 *表中分子代表股数，分母代表单股直径，单位毫米。
截面为10平方毫米及以下的单股铜芯线和单股铝芯线可直接设备、器具的端子连接；截面为2.5平方毫米及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；多股铝芯线和截面大于2.5平方毫米的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。
电缆的型号由八部分组成：
一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；
二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯
三、导体材料代码－不标为铜，L为铝；
四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套
五、派生代码－D不滴流，P干绝缘；
六、外护层代码－（用数字表示，太多了，懒得写了）
七、特殊产品代码－TH湿热带，TA干热带；
破折号
八、额定电压－单位KV
在线路敷设方式的标注好有几符号，简单的归纳一下有： 1、（最近）标注文字符号；另用符号： 2、新的； 3、旧的 7-01穿焊接钢管敷设1、SC 2、无3、G 穿水煤气管（厚壁）1、无2、RC 3、GG 7-02 穿电线管敷设1、MT 2、TC 3、DG 7-03 穿硬塑料管敷设1、PC 2、无3、VG 7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG 穿PVC管敷设1、PC 2、GY 3、SG 7-05 用桥架敷设1、CT 7-06 金属线槽敷设1、MR 钢线槽敷设2、SR 7-07 塑料线槽敷设1、PR 3、XC 7-08 沿钢索敷设1、M 3、S 7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC 7-10 穿金属软管敷设1、CP 3、SPG 7-11 直接埋设1、DB 7-12 电缆沟敷设1、TC 7-13 混凝土排管敷设1、CE 扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。 SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管,TC 是电工管，用于地上电气敷管,以上两种管在混凝土暗敷时均不用做内防腐. KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘. KBG适用于明敷设的薄壁金属管材，它不同以往的SC管材在进行接地跨接是要进行焊接而且做防腐处理。而这类管材只需在两管连接处卡管螺丝连接即可，它不像有的人所说是在地下层（隐蔽曾）用的，这是因为它的最大壁厚不超过1毫米。所以不适用隐蔽层的埋管。这一点在施工的时候一定要注意。隐蔽层尤其是混凝土浇灌层一定要用厚壁管材。 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 sc管是钢导管的英文单词steel conduit 的开头字母缩写. SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管） 新标注为RC,通于原来标注的GG，是通常说的水水煤气管。 新标注的TC，指的是薄壁电线管。 以上通称焊接钢管。
