管线敷设方式
sc：焊接钢管
tc：电线管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
导线敷设部位：
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
FC：预埋在地面内
cc：暗敷设在顶板内
RC管与SC管的区别:
RC管镀锌焊接钢管，俗称白铁管，SC管是焊接钢管，俗称黑铁管，都是厚壁钢管，壁厚应该基本一致，就差一层薄的镀锌层而已。RC管用在埋地比较多，SC管用在楼板墙内比较多。
在工程平面图中标注的各种符号与代表名称
在用电设备或电动机出线口处标写格式在电力或照明设备一般
的标注方法
在配电线路上的标写格
式
a-----设备编号;
b-----额定功率(千瓦);
c-----路线首端熔断片或自动开关释放的电流(安);
d-----标高(米); a-----设备编号;
b-----设备型号;
c-----设备功率(千瓦);
d-----导线型号;
e-----导线根数;
f-----导线截面(毫米2);
g-----导线敷设方式及部
位
末端支路只注编号时为:
a-----回路编号;
b-----导线型号;
c-----导线根数;
d-----导线截面;
e-----敷设方式及穿管管
径;
f-----敷设部位;
交流电对照明灯具的表达格式
m-----交流系统电源第三相;
f-----交流系统设备端第一相;
U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏
N-----中性线a-----灯具数;
b-----型号或编号;
c-----每盏灯的灯泡数或灯管数;
d-----灯泡容量(瓦);
L-----光源种类;
e-----安装高度(米);
f-----安装方式
注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。?????2.灯具符号内已标注编号者,不再注明型号
标注照明变压器规格的格式在电话交接箱上
标写的格式
标注相序的代号
a-----一次电压(伏); b-----二次电压(伏); c-----额定容量(伏.安) a-----编号;
b-----型号;
c-----线序;
d-----用户数
L1-----交流系统电源第一相;
L2-----交流系统电源第二相;
L3-----交流系统电源第三相;
U-----交流系统设备端第一相;
V-----交流系统设备端第二相;
W-----交流系统设备端第三相;
N-----中性线
标注线路的代号标写计算用的代
号
在电话线路上标写的格式
PG-----配电干线;
LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----控制线Pe-----设备容量
(千瓦);
Pis-----计算负荷
(安);
Iis-----计算电流
(安);
Iz-----整定电流
(安);
Kx-----需要系数;
ΔU%-----电压损
失;
cosφ-----功率因素
a-----编号;
b-----型号;
c-----导线对数;
d-----导线芯径(毫米);
e-----敷设方式和管径;
f-----敷设部位
表达照明灯具安装方式标注的文字代号
表达内容标注代号对照
英文代?
号
汉语拼音代号本图集代号
线吊式
自在器线吊式固定线吊式CP
CP
CP1
X
X1
X2
X
X1
X2
防水线吊式
吊线器式
链吊式
管吊式
吸顶式或直附式
嵌入式(嵌入不可进人的顶棚) 顶棚内安装(嵌入可进人的顶棚) 墙壁内安装
台上安装
支架上安装
壁装式
柱上安装
座装CP2
CP3
Ch
P
S
R
CR
WR
T
SP
W
CL
HM
X3
L
G
D
R
DR
BR
T
J
B
Z
ZH
X3
L
G
D
R
DR
BR
T
J
B
Z
ZH
电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
（建筑电气工程）电气管线敷设施工工艺
电气安装工程 （一）硬质阻燃塑料管（PVC）明敷设施工工艺标准 （HFWX·QB/1-6-001-2004） l、范围 本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装（不得在40℃以上易受机械冲击、碰撞摩擦等场所敷设）。 2、施工准备 2.1材料要求 2.1.1凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。 2.1.2阻燃型塑料管、其外壁应有间距不大于l m的连续阻燃标记和制造厂厂标.管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。 2.1.3所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品。 2.1.4粘合剂必须使用与阻燃型塑料管配套的产品。粘合剂必须在使用限期内使用。 2.2主要机具 2.2.1铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉钱袋等。 2.2.2手锤、錾子、钢锯、锯条，刀锯、半圆锉、活扳子、灰桶、水桶等。 2.2.3弯管弹簧（简称弯簧）、剪管器，手电钻、钻头.压力案子、台钻等。 2.2.4电锤.热风机、电炉子、开孔器、绝缘手套.工具袋工具箱、煨管器，高
凳等。 2.3作业条件 2.3.1配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。 2.3.2在配合砖结构施工时，预埋大型埋件、角钢支架及过管。 2.3.3在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。 2.3.4喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染。 3、操作工艺 3.1工艺流程 预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝做法 3.2按照设计图加工好支架，吊架、抱箍、铁件及管弯。预制管弯可采用冷煨法和热煨法。 3.2.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。 3.2.2冷煨法： 管径在25mm及其以下可以用冷煨法。 （1）使用手扳弯管器煨弯，将管子插人配套的弯管器内，手扳一次煨出所需的弯度。 （2）将弯簧插入（PVC）管内需煨弯处，两手抓住弯簧两端头，膝盖顶在
在线路敷设方式的标注好有几符号，简单的归纳一下有： 1、（最近）标注文字符号；另用符号： 2、新的； 3、旧的 7-01穿焊接钢管敷设1、SC 2、无3、G 穿水煤气管（厚壁）1、无2、RC 3、GG 7-02 穿电线管敷设1、MT 2、TC 3、DG 7-03 穿硬塑料管敷设1、PC 2、无3、VG 7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG 穿PVC管敷设1、PC 2、GY 3、SG 7-05 用桥架敷设1、CT 7-06 金属线槽敷设1、MR 钢线槽敷设2、SR 7-07 塑料线槽敷设1、PR 3、XC 7-08 沿钢索敷设1、M 3、S 7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC 7-10 穿金属软管敷设1、CP 3、SPG 7-11 直接埋设1、DB 7-12 电缆沟敷设1、TC 7-13 混凝土排管敷设1、CE 扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。 SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管,TC 是电工管，用于地上电气敷管,以上两种管在混凝土暗敷时均不用做内防腐. KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘. KBG适用于明敷设的薄壁金属管材，它不同以往的SC管材在进行接地跨接是要进行焊接而且做防腐处理。而这类管材只需在两管连接处卡管螺丝连接即可，它不像有的人所说是在地下层（隐蔽曾）用的，这是因为它的最大壁厚不超过1毫米。所以不适用隐蔽层的埋管。这一点在施工的时候一定要注意。隐蔽层尤其是混凝土浇灌层一定要用厚壁管材。 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 sc管是钢导管的英文单词steel conduit 的开头字母缩写. SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管） 新标注为RC,通于原来标注的GG，是通常说的水水煤气管。 新标注的TC，指的是薄壁电线管。 以上通称焊接钢管。
技术交底记录 苏DQ2.1.2
划定灯头盒的位置T固定灯头盒T管路防腐T敷设管路T管路连接（切管、套丝、弯曲）T跨接地线T变形缝处理。 （二）操作工艺（1 ）基本要求 ①敷设于多尘和潮湿场所的电线管路、管口、管子连接处均做密封处理。 ②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于15mm ③进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm ④埋入地下的电线管路穿过建筑物基础墙时，应加保护管。 （2）混凝土墙内管道敷设操作工艺 ①配电箱位置预留为保证配电箱位置及标高准确，现场采取先预留配电箱位置后安装配电箱的方法。具体做法：根据设计图 纸要求在配电箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大50?100mm上下各大150?200mm。此工作必须提前考虑， 对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口加钢筋加强工作。木套箱的做法可参照土建门窗洞模板的做法。钢管插入木套箱中，管路排列要严格按照进入配电箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。为后期安装箱盒施工方便，钢管进入木套箱内最好不超过5mm以便采用接短管的办法进箱盒。 ②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。 ③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。 ④钢管的弯曲：管径在25mn及以下的钢管可使用手动弯管器现场弯制，对管径在32?80mn的钢管使用液压弯管器弯制，对管径 80mm以上的钢管，最好到专业厂家加工定做，必要时可采用热煨法现场制作，热煨时先把细沙炒干，用木楔或钢板封住钢管的一端， 从另一端灌入干沙，边灌边用手锤敲打，使之密实，然后用木楔封堵管口用氧炔焰或烘炉转动加热，烧红后煨岀所需温度。要求弯曲半径不小于钢管外径的6倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的1/10。 ⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹岀的水平线（50线）为基准，挂线找平，线坠找正，标岀盒、箱实 际尺寸位置。（_注意灯位应在所照明范围的中心部位设置，标注盒位应用红油漆画十字标注以便后期找盒方便） ⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的86盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采 用? 8钢筋预制“固定横担2根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。箱固定在该墙的钢筋上，接着敷管，每隔1M 左右，用铅丝绑扎牢，管进盒、箱，向上引管不宜过长，管入开关、插座等小盒，套丝，内外上好锁姆。 ⑦管路连接 a 、连接方法管箍丝扣连接（或卡套连接）：镀锌和壁厚小于等于2mm的钢导管。套丝不得有乱扣，必须使用通丝管箍，上 好管箍后，管口应对严，外露丝不多于2扣。焊接连接：壁厚大于2mm的钢管。套管连接（套管长度为连接管径的 2.2倍）连接管 口的对口处应在套管的中心，焊口应焊接牢固严密。 b 、管与管的连接管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时，30m有一个弯时20m有2个弯时15m 有3个弯时，8m c 、管进盒、箱要求盒、箱开孔应整齐（管中心在一条直线上）并与管径相吻合，一管一孔，不得开长孔。管入盒、箱，暗 配管可用跨接地线焊接固定在盒棱边或专用接地爪上，管口不许与敲落孔焊接，管口露岀盒、箱应小于5mm有锁紧螺母者，露岀锁 紧螺母的丝扣为2-3扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐。 ⑧地线连接在跟随主体配管时，焊接钢管及钢制线盒（86盒及暗埋盒等），在跨接接地上必须满足设计、规范及验收要求， 焊接钢管管与管，管与箱盒跨接接地时添加圆8钢筋制作接地跨接线。跨接地线两端双面焊接，焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处要清除药皮跨接线的规格管径圆钢扁钢15-40 电6 —— 50-63电10 25 X 3 >70 电8 X 2 25 X 3 X 2 ⑨变形缝处理在变形缝的两侧各埋一个接线箱，在变形缝的一侧把短管的一端用跟母和锁母固定在箱底部，在另一侧的接线箱 底部的垂直方向开长孔，其孔径长宽尺寸不小于管径的2倍，在变形缝两侧的钢管及接线箱上焊接补偿跨接地线⑩管道防腐：埋入 混凝土内的钢管内壁必须做防腐处理。 （3 ）现浇顶板内管道敷设操作工艺 ①划定灯头盒位置：根据设计图纸要求的灯具型号标明的位置，现场找岀灯头盒位置，在模板上用红油漆画岀位置线，以免发生错误。 ②固定灯头盒：根据画出的位置线，把预制好的灯头盒初步固定在钢筋上，为方便施工可选用活底盒，盒固定后先打开底盒， 连接管路，安装跟母锁母，然后将盒填塞密实，再固定好底板并加强灯头盒的固定（焊接，绑扎在土建钢筋上，顶板上的应用钉子，铅丝辅助固定）。灯头盒必须封堵严密，以免灰浆渗入，造成管路堵塞。
一导线敷设方式的表示 DB ■直埋 TC-电缆沟 F-地板及地坪下 SR：沿钢线槽/钢索敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面明敷设 CE：沿天棚而或顶棚面敷设/沿天棚顶敷设ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设，要穿金属管 一，导线穿管表示 SC-焊接钢管
MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 穿聚氯乙烯塑料波纹电线管敷设：KPC CT-桥架 MR-金属线槽 M-钢索 CP ?金属软管 PR-塑料线槽 RC-镀锌钢管/水煤气管 TC：电线管 PC：硬质塑料管 SR：钢线槽 三，灯具安装方式的表示 CS-链吊 DS ■管吊 W-墙壁安装 C-吸顶 R-嵌入 S ■支架
CL-柱上 沿钢线槽：SR
沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC
沿墙而敷设：WS 暗敷设在墙内：WC 沿天棚或顶板而敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地而下敷设：FC HSM8-63C/3P DTQ30-32/2P这两个应该是两种塑壳断路器的型号， HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A （3联开关） DTQ30-32/2P也是塑壳断路器的一种，额定电流32A, 2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照 着查一下 铜芯橡皮绝缘线：BX 铜芯塑料绝缘线：BV 铜芯塑料绝缘护套线：BVV 铜母线：TMY 铝母线：LMY 铝芯橡皮绝缘线：BLX 铝芯塑料绝缘线：BLV
一、施工准备 （一） 1、 2、 混凝土墙内PVC管施工准备 作业条件 在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。 材料要求 （1）PVC管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告。 （2） （3） （4） 外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。 3、主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。 （二） 1、 2、 3、 混凝土墙内焊接钢管施工准备 作业条件 在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。 材料要求 1、钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。 2、外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。 3、锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。 4、铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。 主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、 二、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。质量要求 项序项目允许偏差或允许值主 控 项 目 1金属导管、金属线槽的接地或接零第14.1.1条 2金属导管的连接第14.1.2条 3防爆导管的连接第14.1.3条 4绝缘导管在砌体剔槽的埋设第14.1.4条 一 般 项 目 1电缆导管的弯曲半径第14.2.3条 2金属导管的防腐第14.2.4条 3柜、台、箱、盘内导管管口高度第14.2.5条 4暗配导管的埋设深度，明配导管的固定第14.2.6条 5线槽固定及外观检查第14.2.7条 6防爆导管的连接、接地、固定和防腐第14.2.8条 7绝缘导管的连接和保护第14.2.9条 8柔性导管的长度、连接和接地第14.2.10条
线管的代号及敷设方式 一、线管的代号 SC：焊接钢管，TC：电线管，PC：硬质塑料管， CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内 FC：预埋在地面内，CC：暗敷设在顶板内 中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定： 线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
所有的过线盒应放置在便于安装操作、维修、及不太影响美观的部位。成排过线盒应保持一线，每预留一个过线盒（特别为顶板下的过线盒）的坐标位置必须在图纸上标注出，便于日后清查穿线施工。 埋入墙内的线管平面敷设时，弯曲半径不应小于管外径的10倍，且不应有折皱、凹陷、裂纹、死弯等缺陷；切断处应用圆锉铣刮光滑、平整、无毛刺。在混凝土内的管路，不应有三根及以上的管交叉于同一点。与混凝土墙表面或平板表面要保持净距不小于 15MM。 3、测定箱、盒的位置 根据施工图，结合实际情况，墙体以装饰的1米线及墙身线为基准，挂线找平，线坠找正，确定盒、箱的实际尺寸位置。 4、管路连接、固定： 直管敷设时，两管口分别插入直管接头的中心，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧，至螺帽脱落；JDG管连接处，管插入连接套管前，插入部分的管端应保持清洁，连接后的缝隙应有封堵措施（外缠两层黑胶带或用防腐漆掺425#水泥作封堵塞等）。JDG管与线盒连接处，线管应垂直进盒，一管一孔，管径与线盒的敲落孔相吻合，管与线盒（箱）连接时，应采用爪型螺纹帽和螺纹管接头锁紧。 两根及其以上管路与线盒（箱）连接时，排列应整齐，垂直进箱、盒，间距均匀， 在进箱管固定前，用专制模具在预留洞的木模上将线管的位置、间距标注上,确保管间距均匀,等分，以便日后安装正式箱。然后将预留洞的木模安装就位,并用大于ф10的钢筋将其上下、左右固定。 在箱、线盒固定时,要特别注意预留洞的规格大小,坐标位置、及标高等。 5、绑扎固定 直线敷设时，固定点间距不大于1000MM；在拐弯处，距弯曲中心点250MM以内，套管两端及附件的接头等处，必须有固定点，绑扎牢固。 三、电气配线施工工艺
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 WC：暗敷设在墙内 FC：预埋在地面内 CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS
暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
裝配式建筑电气管线分离及预埋配管设计 随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。 建筑工业化的特点是标准化、模块化、重复化和通用化。目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。 一、公共部位电气系统的管线设计 对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。基于上述建筑建造原则，在住宅电气设计中，总配电房、
通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。 对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。以满足预制构件墙板预埋管线标准化、模块化设计要求。单元强弱电竖井布置如图1所示。 图1 单元强弱电竖井布置图 二、套内住宅电气预埋配管设计方法

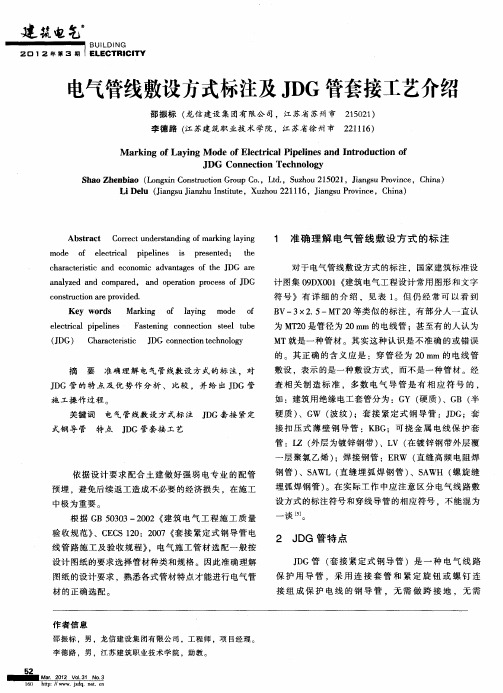

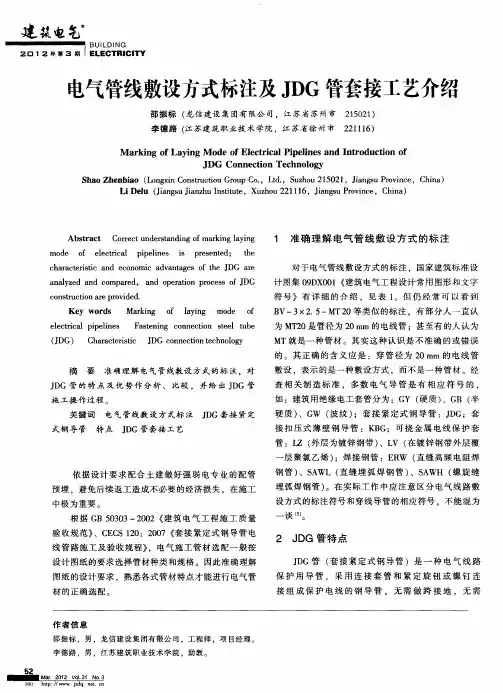

电气管线敷设方式
————————————————————————————————作者：————————————————————————————————日期：
管线敷设方式 sc：焊接钢管 tc：电线管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 FC：预埋在地面内 cc：暗敷设在顶板内 RC管与SC管的区别: RC管镀锌焊接钢管，俗称白铁管，SC管是焊接钢管，俗称黑铁管，都是厚壁钢管，壁厚应该基本一致，就差一层薄的镀锌层而已。RC管用在埋地比较多，SC管用在楼板墙内比较多。 在工程平面图中标注的各种符号与代表名称 在用电设备或电动机出线口处标写格式在电力或照明设备一般 的标注方法 在配电线路上的标写格 式 a-----设备编号; b-----额定功率(千瓦); c-----路线首端熔断片或自动开关释放的电流(安); d-----标高(米); a-----设备编号; b-----设备型号; c-----设备功率(千瓦); d-----导线型号; e-----导线根数; f-----导线截面(毫米2); 末端支路只注编号时为: a-----回路编号; b-----导线型号; c-----导线根数; d-----导线截面; e-----敷设方式及穿管管
g-----导线敷设方式及部位径; f-----敷设部位; 交流电对照明灯具的表达格式 m-----交流系统电源第三相; f-----交流系统设备端第一相; U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏 N-----中性线a-----灯具数; b-----型号或编号; c-----每盏灯的灯泡数或灯管数; d-----灯泡容量(瓦); L-----光源种类; e-----安装高度(米); f-----安装方式 注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。 2.灯具符号内已标注编号者,不再注明型号 标注照明变压器规格的格式在电话交接箱上 标写的格式 标注相序的代号 a-----一次电压(伏); b-----二次电压(伏); c-----额定容量(伏.安) a-----编号; b-----型号; c-----线序; d-----用户数 L1-----交流系统电源第一相; L2-----交流系统电源第二相; L3-----交流系统电源第三相; U-----交流系统设备端第一相; V-----交流系统设备端第二相; W-----交流系统设备端第三相; N-----中性线 标注线路的代号标写计算用的代 号 在电话线路上标写的格式 PG-----配电干线; LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----控制线Pe-----设备容量 (千瓦); Pis-----计算负荷 (安); Iis-----计算电流 (安); Iz-----整定电流 (安); Kx-----需要系数; ΔU%-----电压损 失; cosφ-----功率因素 a-----编号; b-----型号; c-----导线对数; d-----导线芯径(毫米); e-----敷设方式和管径; f-----敷设部位

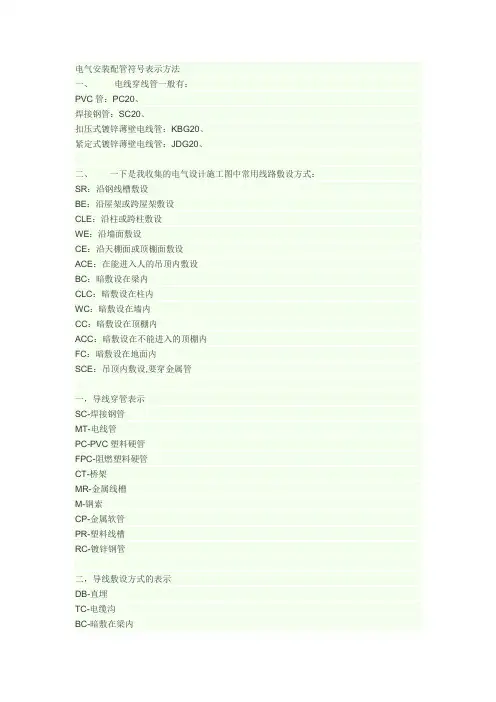

实用文档 电气符号及电缆表示方法大全 电气安装符号表示方法 一、电线穿线管一般有： PVC管：PVC20、焊接钢管：SC20、 扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： 三，导线穿管表示 SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽M-钢索CP-金属软管 PR-塑料线槽RC-镀锌钢管 四，导线敷设方式的表示 DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷 五，灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶
