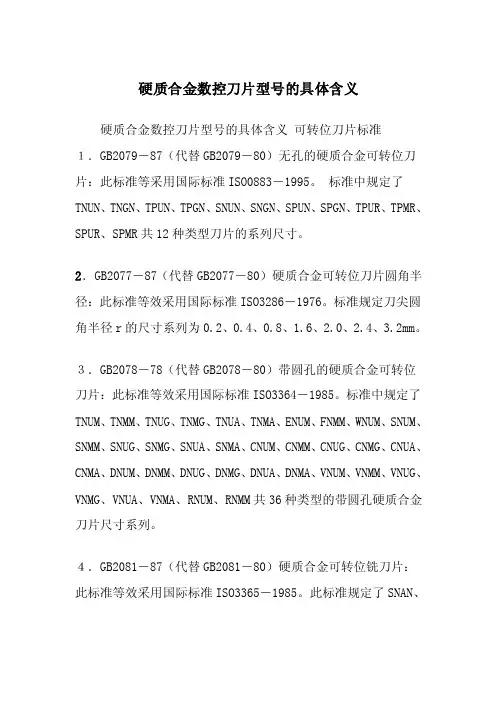

可转位刀片型号与ISO表示规则
式中1表示为刀片形状的代码（图1），如代码C表示刀尖角为80°；
图1??刀片形状代码
式中2表示为主切削刃后角的代码（图2），如代码N表示后角为0°；
图2??主切削刃后角代码
式中3表示为刀片尺寸公差的代码（表1），如代码M表示刀片厚度公差为±0.130；
表1??刀片尺寸公差代码表
注：表中s为刀片厚度，d为刀片内切圆直径，m为刀片尺寸参数（图3）。
图3??刀片尺寸参数
式中4表示为刀片断屑及夹固形式的代码（图4），如代码G表示双面断屑槽，夹固形式为通孔；
图4??刀片断屑及夹固形式代码
式中5表示为切削刃长度表示方法(图5)，如代码12表示切削刃长度为12mm；
图5??切削刃长度表示方法
式中6表示为刀片厚度的代码（图6），如代码04表示刀片厚度为4.76mm；
图6??刀片厚度代码
式中7表示为修光刃的代码（图7），如代码08表示刀尖圆弧半径为0.8mm；
图7??修光刃代码
式中8表示为表示特殊需要的代码；
式中9表示为进给方向的代码，如代码R表示右进刀，代码L表示左进刀，代码N表示中间进刀；
式中10表示为断屑槽型的代码（表2）。?
表2??刀片断屑槽选用推荐表
断屑槽型
工????件????材????料
长屑材
料
不锈
钢
短屑材
料
耐热材
料
软材
料ABCDE ABCDE BCDE ABCD ABCD
PF PMF PM PMR PR 543--
353--
-253-
-144-
-1455
543--
353--
1552-
-134-
-1343
21--
21--
22--
4554
1122
43--
54--
2552
-221
--22
21--
-33-
-232
----
-33-
HF HM HR 54---
-54--
1451-
54---
354--
2641-
3---
21--
441-
43--
343-
1231
21--
344-
2342
31--145--1334444--11----
53 TCGR PMR PGR 54---
54---
1442-
1442-
54---
54---
2442-
2442-
3---
3---
322-
322-
43--
43--
1322
1322
21--
21--
2342
2342
NUN NGN PUN PGN -1343
-1343
-1443
-1443
-----
-----
-3553
-3553
4554
4554
4431
4431
----
----
-355
-355
----
----
-222
-222
11 12-431-
-342-
-452-
-243-
321-
-353
-431
-253
-421
-242
RCMT RCMX RNMG 13442
-1343
-1242
13432
-2322
-221-
3332
3433
233-
-222
-222
-231
2232
-111
----
注：表中断屑槽型为株洲硬质合金厂可转位刀片的断屑槽代码?
