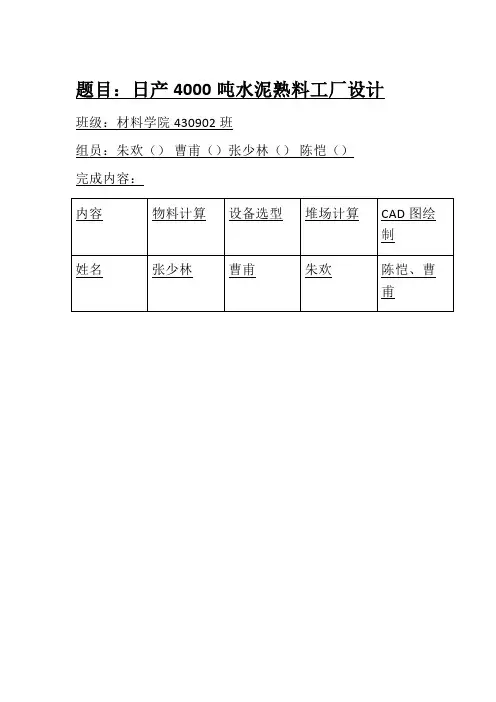

题目：日产4000吨水泥熟料工厂设计班级：材料学院 430902班
组员：朱欢（43090204）甫（43090205）少林（43090208）恺（43090212）
完成容：
物料平衡计算
一、烧成车间生产能力 1 窑的年利用率
根据最新技术
窑的年利用率 η=325/365=0.89 2 窑的型号和台数的确定
用周平衡法 先令n=1，则7.1661
244000
241.=?=?=
n Q Q d h （t/h ），查表选择型号Ф4.8×74 其小时产208.=l h Q （t/h ），则8.0208
244000
=?=n ，则定为一台型号Ф4.8
×74的回转窑。 表1是选定窑型情况
表1 选定的窑型
3 回转窑产量的标定 实际窑的日产量为4000t/d
748.4?φ的小时产量为4000/24=166.7t/h,所以定日产量为170t/h 。 4 确定石膏的含量
适当增加石膏量有利于提高早期强度，但过多会引起膨胀,国家标准规定三氧化硫不大于4%，换算得石膏不大于6.8%.所以石膏加入量选为2%。 5 混合材掺量
混合材掺量为30%的粒化高炉矿渣 6 烧成系统的生产能力：
熟料的小时产量：h t nQ Q l h h /170,== 熟料的日产量：d t Q Q h d /408024==
熟料的年产量： y t Q Q y /132538887601h ==?η 7 工厂的生产能力
水泥中石膏的掺入量d=2%，水泥中混合材的掺入量e=30%，水泥的生产损失p=3%。
()()()h t e d P Q G h /5.24230
21003100170100100h =---?=---=
水泥小时产量：
()d t G G h d /58205.2422424=?==水泥日产量：
()y t G Q h y /18906275.24289.087608760=??=?=η水泥年产量：
二、配料计算
1 确定率值的生料的化学成分
表2 硅酸盐水泥熟料配料率值和矿物组成建议围
根据要求，已知率值：KH=0.89-0.91 SM=2.4-2.6 IM=1.4-1.6
表3 生料的化学成分
2 计算煤灰掺入量 利用下列公式
y
DW
y A Q R
qA G 100= A G =
46
.23743100100
04.203150???=2.6587%，所以煤灰参入量为2.6587%。
式中：A G ——煤灰掺入量，以熟料百分数表示（100%）
y
DW
Q ——煤的应用基低热值（kJ/kg 煤） y A ——煤的应用基灰分含量（%）
q ——熟料烧成热耗（kJ/kg 熟料）
R ——煤灰沉落度（%），当窑后有电收尘且窑灰入窑
时取100%
加入煤灰后熟料的化学成分如表4所示
表4 熟料的化学成分
KH =
2.8c c c
c
S =0.89,45.1==C c F IM ,47.2=+=
c c c F A SM 三个率值均在允许的误差围。
干原料质量比为：干石灰石:83.5%
干砂岩:6% 干铁矿石:1.5% 干粉煤灰:9%
三、原燃料消耗定额的计算 1 原料消耗定额 (1)
考虑煤灰掺入时，1t 熟料的干生料理论消耗量：
干K =
4640.15119
.331006587
.2100100100=--=--I S (t/t 熟料) 式中：T K ——干生料理论消耗量（t/t 熟料），
I ——干生料的烧失量（%），
S ——煤灰掺入量，以熟料百分数表示。
(2)考虑煤灰掺入时，1t 熟料的干生料消耗定额：
取生料的生产损失：生P =3% 干生料消耗定额：()熟料生干生t t P k K /5093.13
1004640
.1100100100=-?=-=
(3)各种干原料的消耗定额：
K K X 原=生
K 原——某种干原料的消耗定额（t/t 熟料）
K 生——干生料的消耗定额（t/t 熟料） X ——干生料中原料的配合
K 石灰石=1.5093×0.835=1.2603(t/t 熟料) K 砂页岩=1.5093×0.06=0.0906(t/t 熟料) K 粉煤灰=1.5093×0.09=0.1358(t/t 熟料) K 铁矿石=1.5093×0.015=0.0226(t/t 熟料) (4) 含天然水分的湿物料消耗定额
0100K 100w K -=
干
湿
四种物料含水分依次为1%，3%，0.5%，4%，所以湿物料消耗定额为：
0235
.0K 1365.0K 0934.0K 2730.1====铁矿石粉煤灰砂页岩石灰石K 2 干石膏消耗定额
)t /t (0294.030
21002
100熟料=--=--=
e d d K d
3 混合材的消耗定额
()熟料t t e d e K e /4412.030
210030
100=--=--=
4 烧成用干煤消耗定额
