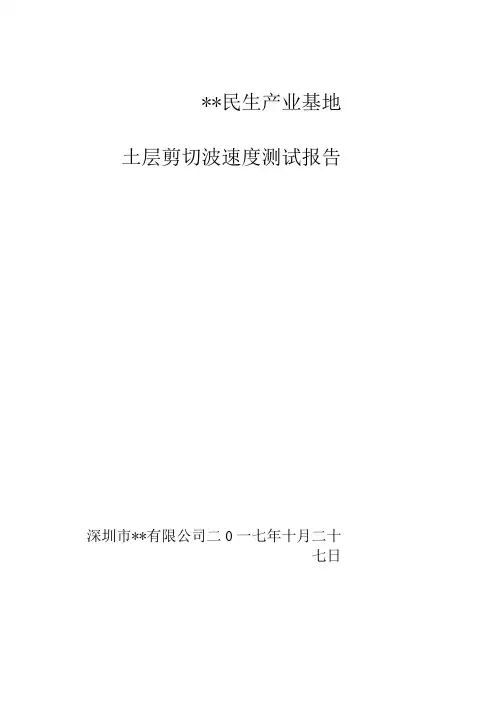

**民生产业基地
土层剪切波速度测试报告
深圳市**有限公司
二0一七年十月二十七日
**民生产业基地
土层剪切波速度测试报告
测试：
报告编写：
审核：
批准：
深圳市**有限公司
二0一七年十月二十七日
测试单位地址：深圳市**号邮编：
联系电话：联系人：
目录
1.前言 (1)
2.测试目的及执行标准 (1)
2.1测试目的 (1)
2.2执行标准 (1)
3.测试方法及仪器设备 (1)
3.1测试方法 (1)
3.2仪器设备 (2)
4.测试结果 (2)
5.地面脉动的卓越周期 (5)
1.前言
受深圳市**有限公司委托，我公司于2017年09月21日至017年09月29日对**民生产业基地场地进行了3个钻孔的土层剪切波速度测试工作。
波速测试孔附近场地内自上而下主要有如下岩土层：素填土、粉质黏土、全风化混合岩、强风化混合岩、中风化混合岩、微风化混合岩。
2.测试目的及执行标准
2.1测试目的
本次试验目的是提供地层剪切波波速，判定土的类型及建筑场地类别；提供场地卓越周期。
2.2执行标准
《岩土工程勘察规范》（GB 50021-2001）(2009年版) 《建筑抗震设计规范》（GB 50011-2010）（2016年版）
3.测试方法及仪器设备
3.1测试方法
本项目剪切波速度测试采用单孔检层法，将起振板置于距井口约1.0～1.5米处，并使其中点与井口的连线垂直于起振板，同时在其上面加压整体性较好的重物。然后，锤击起振板产生纵波和剪切波(记录时通过调节仪器采样率对纵波和剪切波分开采集),并通过置于井内的三分向拾振器将土的振动历程输入电脑分析，获得各测点纵波和剪切波的到时，并利用下式计算相应剪切波速:
Ｖi =(h i -h i-1)/(t i sin αi -t i-1sin αi-1) （1） 22sin i i i
i D h h +=α （2）
i=1......N
其中h i ,t i 分别为第i 测点的深度和剪切波的走时,D 为起振板中点至孔口的垂直距离。
现场测试时，一般每一岩土层都有一个测点,每1～2米左右一测点。
3.2仪器设备
本次测试所采用仪器为武汉岩海工程技术开发公司RS-1616K （S ）型波速测试仪，其采样速率为剪切波250μs 、频带宽度1-300HZ 。锤击引起的振动讯号由拾震器检测并转换为电讯号，经放大器放大后的模拟信号再由计算机采样、作模/数转换并记录。
4.测试结果
场地类别的划分是根据国家标准《建筑抗震设计规范》(GB50011-2010)（2016年版），场地土的类型可根据土层剪切波速度划分，建筑场地类别应根据场地土类型和场地覆盖层厚度划分（具体见表1和表2）。
土的类型划分和剪切波速度范围 表1
注：ak f 为由载荷试验等方法得到的地基承载力特征值（kPa ）；s v 为岩土剪切波速。
注：表中s v 系岩石的剪切波速。
在本工程场地内，选择了3个勘察钻孔进行了现场剪切波速测试。现将土层的等效剪切波速结果及覆盖层厚度列于表3，各钻孔土层剪切波速随深度分布列于表4至表6。
覆盖层厚度及土层等效剪切波速表3
定，综合判定本场地土的类型为中硬土，建筑场地类别为Ⅱ类。
ZK6号孔岩土层剪切波速沿深度的分布表4
ZK15号孔岩土层剪切波速沿深度的分布表5
ZK24号孔岩土层剪切波速沿深度的分布表6
5.地面脉动的卓越周期
地面脉动的卓越周期是地面运动的重要特征,它与覆盖土层的厚度,物理力学性质以及场地的背景振动等因素有密切的关系。许多震例和研究表明,在同一地点中强以上地震的地震动的卓越周期与地面脉动的卓越周期一致。本项目在ZK15孔位附近布置了一个脉动测试点,并且经过多次测试。通过综合分析,本场地的地面脉动卓越周期为0.283秒。
