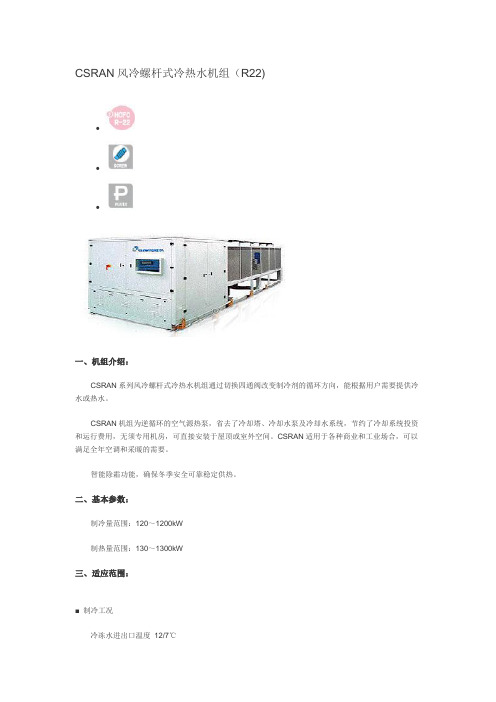

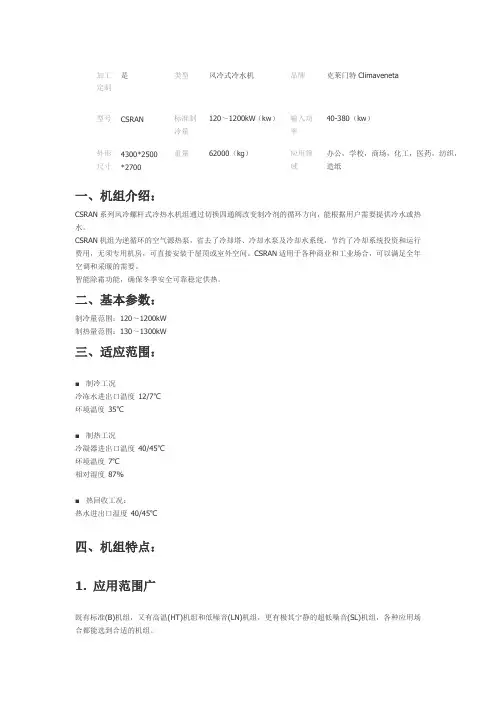

CSRAN风冷螺杆式冷热水机组（R22)
?
?
?
一、机组介绍：
CSRAN系列风冷螺杆式冷热水机组通过切换四通阀改变制冷剂的循环方向，能根据用户需要提供冷水或热水。
CSRAN机组为逆循环的空气源热泵，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。CSRAN适用于各种商业和工业场合，可以满足全年空调和采暖的需要。
智能除霜功能，确保冬季安全可靠稳定供热。
二、基本参数：
制冷量范围：120～1200kW
制热量范围：130～1300kW
三、适应范围：
■ 制冷工况
冷冻水进出口温度12/7℃
环境温度35℃
■ 制热工况
冷凝器进出口温度40/45℃
环境温度7℃
相对湿度87%
■ 热回收工况：
热水进出口温度40/45℃
四、机组特点：
1. 应用范围广
既有标准(B)机组，又有高温(HT)机组和低噪音(LN)机组，更有极其宁静的超低噪音(SL)机组，各种应用场合都能选到合适的机组。
2. 适于户外使用
a) 机组框架和底盘均由加厚镀锌钢制彩板制成，外涂环氧树脂，防腐防锈。
b) 面板更是由优质合金制成，能够承受外界风吹雨淋，永不生锈。
c) 风机内置热保护和外壳IP54级防水保护，外罩金属网罩，非常适合室外环境。
d) 风冷冷凝器铝翅片外敷亲水膜层，有效防止腐蚀。
e) 机组具有冷凝压力调整功能，保证机组在低环境温度下正常制冷。
f) 控制电路和控制面板置于双层密封门之内，防雨防潮，适应室外恶劣环境。极低噪音，减少扰民。
3. 半封闭螺杆压缩机
a) 半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
b) 螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。
c) 螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。
d) 压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。压缩机
自带容调电磁阀、电机保护器、油分离器和油位视镜，操作简单，维修方便。
e) 压缩机内置高效油分离装置确保充分回油润滑，进入换热器的润滑油很好，有效提高换热器的换热能力。
4. 非对称结构蒸发器（克莱门特专利技术）
换热效率高性能超群：蒸发器均为克莱门特生产的国际专利产品独特的不对称结构、优质的材料、特殊的制造工艺；采用小管密排的形式（对于能效要求高的产品还采用双面加强的螺纹管）。超强的稳定性和高能效比保证蒸发过程中制冷剂的流速均匀，加大了制冷剂流动的
扰动，提高换热能力，加强回油效果。
蒸发器外敷设闭孔氯丁绝热橡胶，防止冷量损失。
5. 冷凝器
大面积采用倒“M”型设计，风速分布均一化，实现高性能的热交换，内螺纹铜管也采用加厚设计，提高换热效果；内螺纹铜管管径根据机型不同采用两种规格3/8”、1/2”。
6. 创新的智能除霜功能（克莱门特专利技术）
克莱门特专利的智能化逆循环除霜方式，引入自适应技术，能够根据外界气温变化、上次除霜时间和难易
程度、湿度变化，自动修正和调整下次除霜判据和融霜参数，确保除霜方式无需人工调整，自动适应各地气候、天气状况变化。比传统智能除霜方式更准确更节能更可靠。
7. 热回收热水功能
根据需要，机组可以选配两种热回收功能：部分热回收，回收热量约为制冷量的20%;全部热回收，回收量约为制冷量与电量和。机组根据回收热水的设定出水温度调整热回收运行，热回收器为一种类壳管换热器，外敷保温橡胶。风冷冷水机组在制冷时候要将大量的冷凝热作为废热排放到大气中，克莱门特采用热回收技术，回收制冷时的废热，加热生活热水，费用低廉甚至免费，为用户大量节省热水运行费用。机组内置独立的热回收回路，独立加热热水。在制冷的同时，机组可以提供高达60℃的生活热水(选配)。
CSRAN 标准机组
CSRAN-D 带有部分热回收功能的机组
CSRAN-R 带有全部热回收功能的机组
8. 低噪音性能
克莱门特风冷冷水机组所有压缩机均置于消音罩内，压缩安装弹簧减振器上并在框架连接处采用橡胶减震垫，阻止振动和噪音的传播。风机采用航空型线扇叶和铸铝外转子电机，配置导流风筒降低空气回路噪音。经过特殊配置和安装还提供更低噪音的低噪音机组和超低噪音机组，应用于对噪音要求不同的场合。
B 标准机组适用于一般场合
HT 高温机组适用于夏季环境温度较高的场合
LN 低噪型机组适用于对机组噪音有较高要求的场合
SL 超低噪音机组适用于对噪音要求特别严格的场合
HL 高效低噪型适用于既对机组噪音有要求，又对机组效率有要求的场合
9. 全新的控制系统
采用新型控制系统，具有良好的人机界面，优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。
10. 友好人机界面
操作屏嵌入机组，方便的操作、良好的保护。全电脑自动控制，实现无人操作。直观LCD界面，多语言多菜单显示数据和参数凋整，按照Climaveneta传统，压机状态和参数另具有单独的直观显示，运转情况一目了然。
11. 机组控制功能
■ 良好的控制算法确保机组优良的节能性和最大的可靠性
?制冷容量控制，实现无级调节；
? 机组出水/回水温度控制；
?压缩机的起动、卸载。停止、压缩机起动延时、压缩机小时起动次数限制；
?压缩机运行计时、压缩机时间均衡和FIFO功能；
?机组系统运行参数，控制设定；
?机组运行数据、故障记录的打印。
12. 扩展联网能力
兼容Climaveneta、Delonghi的监控系统以及METASYS? MODBUS?
LONWORKS? SIEMENS? TREND? 常见的楼宇自控系统。
现场网络功能(选配)
现场网络功能(选配)
可以选配Climaveneta以太网服务器(FWS),实现Internet网上监控机组运行
13. 运维功能
机组控制系统可以记忆高达400条故障信息。内置”Black Box”功能，可以在事故发生前10分钟，每30秒记录一次数据，用来在检修时进行数据分析。通过电话线或以太网，机组可以连接在Climaveneta服务中心的远程监控分析软件，实现监控托管功能，可以向客户提供更有效、更快捷、更全面的服务。
14. 电气安全
电气柜内部结构、电气部件、布线均按EN60204-1/IEC204-1规范设计制作，控制电源由变压器与主电源隔离，有效防止电流冲击和干扰，动力电源由拉杆断路器控制并与电控箱门连锁，安全可靠。每一压缩机负载都配有各自的断路器、熔断器和接触器。控制面板置于双层密封门之内，电气绝缘性能优良，防雨防潮，适应各种恶劣环境。机组电气系统符合EMC电磁兼容规范。
15. 工作可靠
机组电气绝缘性能优良，智能微电脑控制系统监控机组运行。机组具有高低压开关、超欠压、缺相、逆相、过载、绕组过热、排气温度、油压、水流开关、油温加热器等保护。
蒸发器外敷设加热元件防止蒸发器内冻冰。
智能控制
机组采用智能微电脑控制系统，具有：远程开关、制冷制热容量控制、出水温度显示和控制、智能除霜、可编程的防冻保护、压缩机手动启停、压缩机启动延时、压缩机小时启动次数限制、再启动延时保护、部分绕组启动、压缩机运行计时、制冷剂停机和启动抽空、风扇变速控制、内置时钟、电气启动自检、报警总复位控制、故障显示、故障记录等功能。
16. 联网功能
微电脑控制系统支持联网功能，支持多种网络协议，可以实现与CVM Manager、CVM接口板、远程监控软件、FWS网络服务器、Internet网、远程BMS DDC等联接，可提供开放的通讯协议，几乎可以和所有常见楼宇自控系统兼容，并有自动检定与适应接口的能力和外部联接断路报警功能。方便智能大厦集中控制。
17. 使用维护方便
全电脑控制，菜单显示，机组电气自检、运行、负荷调整和安全保护均由电脑控制系统完成，日常操作仅需开关机即可。
多个独立的制冷系统，互为备用。
具有故障保护、存储、报警、打印输出功能，故障一目了然。
压缩机、电控柜、控制系统及相关的制冷部件都安装在与气流隔离的独立空间。封闭系统的面板全部可以拆卸，可在机组正常工作的情况下进行维修。
18. 安装简单
机组出厂前已完成冷冻油和制冷剂充注，并已按UNI9218规范完成检测和调试。现场仅需联接水管路和电源，即可投入使用，为用户提供冷水和回收热水。
