简介：斯特林引擎(Stirling Engine)的优势特色与问题
从Stirling Engine 的原理与结构来看，它有几项颇具优势的特点：
1.、其使用外部热源，因此只要是能够产生热，皆可用来做为推动的能源，
所以并不仅限于可燃烧的燃料。而由于内燃机常令人诟病其排放的废气，会产环境污染的问题，因此能够使用地热、太阳能等自然的能源来运作StirlingEngine，显然在此方面是具有优势的。
斯特林发动机原理
2.、虽然Stirling Engine 常被归类于外燃机，但实际上，只要能够产生温差，
就能够成为运作的能源，因此使用低温流体，如乾冰、或冰水，同样可使Stirling Engine 进行运作。
3.、由于Stirling Engine 外部热源与工作气体(Working gas)是分开的，因
此没有燃烧废弃物堆积于内部的问题，使用的润滑油周期较持久。
4、由于热源位于外部，因此在调整控制上，比内燃机容易得多。
5、热源的提供是连续性的，较不会有燃料燃烧不全的情形。
6、比起其他引擎，它的构造很简单，不需要阀门，也没有化油器等机构。
7、运作的温度与压力比起蒸气引擎或内燃式引擎要低且安全的多，因此引擎强度与重量不需要很要求很高。
8、没有燃烧爆炸的作用，运作也很安静，没有剧烈的震动。
以上就是Stirling Engine 的发展优势。然而，既然Stirling Engine 具有优势，但为何当初它并没有成为普遍的动力系统?显然它仍然有一些问题有待克服或替代方桉：
斯特林发动机原理
1、无法避免热源对热室的侵蚀。毕竟高温差使得其运作效率提高，但也相对的会使活塞机构产生高温或低温侵蚀性的影响，引响运作寿命。
2、虽然在低温差可以运作，但要在低温差下产生大量的动能时，引擎的体积就会很巨大。
3、高低温差的控制很困难，尤其取决于引擎的隔热包装技术。如果无法有效控制，会徒增能源的散逸，减低效率。
4、刚开始Stirling Engine 无法迅速运转，它必须经过一段“暖机时间”。
5、要改变它的能量输出等级是很难的，它无法像内燃机一样用燃油多寡直接去控制动力的大小。
6. 最好的工作气体是使用氢等分子量小的气体，但这些气体不易保存。
所以，以上的这些特性与问题，造成了Stirling Engine 发展的兴衰。以目
尽管如此，Stirling Engine 仍被利用在进行乾淨、环保的长时期稳定运作的电力生产与低温冷冻上。
斯特林发动机原理
第一步：材料与工具准备：首先要准备的材料与工具如表1、表2 所示。
表1 材料表
名称规格数量备注
试管18 x 150mm 1支附橡皮塞
玻璃针筒10 ml 1 支作为活塞
铜管内径约φ2mm 2段
铜棒φ2mm 1根
光碟片1片
铅线约φ1.5mm 1包曲轴
铁丝细固定钢丝绒用
钢丝绒1包移气活塞
塑胶软管φ3 mm 1段
木条180 x 10 x 8 mm 1支木条
木板若干基座
热熔胶若干
橡皮筋2 条固定试管及针筒
小螺帽内径约φ1.5mm 若干
小铁钉约φ1.5mm 若干轴用
冰棒棍若干
表二：工具表
名称数量备注
剪刀 1
美工刀1
剪嘴钳1 制作曲轴
虎钳 1 制作曲轴
线锯 1 切割木板
电钻 1
直尺 1
记号笔1 做记号
实验室酒精灯3~5组亦可用蜡烛代替工业酒精2瓶
铁鎚 1 钉制基架
材料图：
第二步：制作步骤
(一)利用手摇钻(或小电钻)将橡皮塞钻出两个孔，一为连通气室用，一为交换器用
(二)将钢丝绒以小铁丝绑绕在铜棒上，製成移气活塞。活塞长度约为试管
长度的一半。
(三)将做好的移气活塞组合上试管。并装上塑胶软管与钻孔的小木块(连
结轴用)。
(四)将玻璃针筒以热熔胶固定在木条上，并用橡皮筋加强固定。针筒后方
黏上钻孔的小木块，以备之后连结轴用。
斯特林发动机
(五)同样将试管固定在木条上。然后以塑胶软管连接。
(六)此时可以稍作测试。加热试管前端，拉动移气活塞，看看针筒是否会前后伸缩移动。如没有，则应该检查是否出现漏气现象。
(七)在木条前10mm 钻一φ1.5mm 的孔，接着依下列尺寸，将铅线弯曲制作曲轴，并黏合光碟片。要注意针筒与移气活塞必须有相差90 度的相位角。
(八)计算移气活塞的活动长度，在冰棒棍上适当钻孔以符合，将木条与冰棒棍切割钻孔。
(九)最后将钻孔完毕的冰棒棍以小铁钉组合上去，即完成本次活动制作。
第三步：测试与完成
要使自制的Stirling Engine运作，首先在试管下至一酒精灯，待烧热约1
分钟，试着转动光碟片即可。如果旋转不够顺利，试着微调相位角度;又或者旋转的连续性(贯性)不够，可在光碟片上夹上小夹子，以增加其惯性转动力量。
注意事项：
虽然，本次制作的Stirling Engine 教具结构简单，但整个史特灵引擎制作
的关键，就在曲轴与活塞，因此有几点影响制作成功与否的关键要点要注意：
1. 气体交换室(试管)的密闭性要高，尽量不要有漏气现象。
2. 曲轴角度要呈90 度，移气活塞的相位角要比活塞提前90 度。
3. 移气活塞的铜棒管接合处，要尽量能滑顺，但又不能有大量漏气现象，
挑选铜管与铜棒时，公差要配合好。
4. 曲轴旋转的流畅度是关键，这个部份需要的精密度较高，尽量能以模
具或电动工具製作。
5. 连结曲轴的冰棒棍要尽量平行推动，不要有分向力量减低推动。
6. 光碟片的目的是要增加其旋转惯性，如惯性不足，可用小夹子夹住光
碟片来调整。斯特林发动机
自制简易斯特林发动机 吉林省松原市前郭县教师进修学校刘文白 斯特林发动机，又称作外燃式发动机。与传统的蒸汽机和内燃机相比，它没有复杂的配气系统，能使用各种能源。它的工作介质（一般就是空气）在封闭的气缸内往复流动，既不象蒸汽机那样需要高压水蒸汽和消耗水，也不象内燃机那样爆炸燃烧，因此制作容易，成本低廉，安全环保，作为热机教学的辅助教具是很合适的。 制成的简易斯特林发动机实物图如图一，工作原理请参看图二和图三。 图1 实物图
图2 斯特林发动机剖面图 ①热置换气缸②热置换活塞③动力气缸④动力活塞⑤支架⑥曲轴⑦飞轮 图3 斯特林发动机工作过程
材料和工具： 铁制八宝粥易拉罐3个。自行车辐条3根，要求辐条帽能在辐条杆上自由滑动。空牙膏管一个。废旧的光盘3张。气球一个。有韧性的泡沫塑料一块（如拖鞋底）。大头针一个，直径2毫米铁丝20厘米。透明胶布。废圆珠笔管。 使用的工具为钳子，剪刀，电烙铁和焊锡（也可以使用二合一强力胶），锥子或钻，直尺，圆规。 制作方法： 本设计使用的是八宝粥罐易拉罐，因为它的开口是一个大圆形，而饮料易拉罐的开口较小，需要扩口。文中所给尺寸没有严格要求，并尽量说明设计原理，以便读者可以用其它容器自行设计制作。 一、加工支架易拉罐 取一个易拉罐，在距罐口2厘米处左右对称地钻两个孔，孔的直径略大于自行车辐条的直径。这两个孔是曲轴主轴（参见图1图2图5）运转孔。 在此易拉罐的底部正中钻一个孔，插入自行车辐条帽。为了保证辐条帽的螺孔和易拉罐的轴心同心，在易拉罐塑料盖的中心扎一个小孔，盖在罐口。用一根辐条穿过辐条帽，再从塑料盖的小孔伸出，用电烙铁将辐条帽和罐底焊在一起。见图4。此孔是热置换活塞杆滑道。 图4 支架易拉罐底部图
斯特林发动机原理图解 如图1 把橡皮绑在容器口上，我们能容易瞭解到受热时橡皮会膨胀(图2)，冷却时橡皮会缩收(图3)，这是加热时，内部气体压力作用在橡皮上(图2)，当然人的眼睛是无法看到气体压力的。 A2移气器 如果我们放入一个移气器(Displacer)到容器内(图4)，而这个移气器的直径比容器的内径小一些，当移气器自由上下移动时，即可以把容器内的气体挤下或挤上。这个时候，如果我们在容器底端加热，而在容器上端冷却，使上下两端具有足够的温差，即可看见此时橡皮会不断膨胀及收缩。其原理如下： 当移气器上移，容器内的气体被挤至容器底端，此时由於容器底端加热，因此气体受热，压力变大，此压力经由活塞与容器间的空隙传到橡皮，使得橡皮会膨胀(图5)。 相反的，若施以适当的力量把移气器下移，则容器内的气体被挤至容器上端，此时由於容器上端為冷却区，因此气体被冷却，使气体温度降低，压力变小，而使得橡皮会缩收(图5)。 如此，不断使移气器自由上下移动，即可看见此时橡皮会不断膨胀及收缩。 由此，可知移气器的功用主要在於移动气体，使气体在冷热两端之间来回流动。国立成功大学航太系郑金祥教授把 Displacer 命名為”移气器”，实在更為贴切，也比较不容易混淆，比较不会使人误以為它的作用跟输出功率的动力活塞一样。
A3 曲柄机构 要让移气器上下移动，只要将移气器与一曲轴连结(图6) 。当曲轴旋转时，移气器就会被带上及带下。将移气器与曲轴连结完毕之后，在容器底端加热上端冷却，只要用手转动曲轴，使得移气器移上及移下，此时橡皮便会重复膨胀及收缩(图7)。 A4 动力活塞 橡皮的膨胀及收缩运动，可以转换為动力输出，此时，橡皮的作用即如同一动力活塞。我们可以另加一根连桿接到上述的曲轴上，便可将橡皮的膨胀及收缩运动转换為曲轴的旋转运动。连接到移气器的曲轴部位与连接到动力活塞的曲轴部位必须呈固定的角度差，一般是90度(图8,9)。橡皮的膨胀及缩收所產生的曲轴的旋转运动提供了移气器上下移动的力量，多餘的力量则可以输出。必须注意的是，移气器本身不会动，而是被曲轴带动，动力来源是动力活塞。
动力原理： 涡轮喷气发动机涡轮风扇发动机冲压喷气发动机涡轮轴发动机 升力原理： 飞机是比空气重的飞行器，因此需要消耗自身动力来获得升力。而升力的来源是飞行中空气对机翼的作用。 在下面这幅图里，有一个机翼的剖面示意图。机翼的上表面是弯曲的，下表面是平坦的，因此在机翼与空气相对运动时，流过上表面的空气在同一时间(T)内走过的路程(S1)比流过下表面的空气的路程(S2)远，所以在上表面的空气的相对速度比下表面的空气快 (V1=S1/T >V2=S2/T1)。根据帕奴利定理——“流体对周围的物质产生的压力与流体的相对速度成反比。”，因此上表面的空气施加给机翼的压力F1小于下表面的F2。F1、F2的合力必然向上，这就产生了升力。 从机翼的原理，我们也就可以理解螺旋桨的工作原理。螺旋桨就好像一个竖放的机翼，凸起面向前，平滑面向后。旋转时压力的合力向前，推动螺旋桨向前，从而带动飞机向前。当然螺旋桨并不是简单的凸起平滑，而有着复杂的曲面结构。老式螺旋桨是固定的外形，而后期设计则采用了可以改变的相对角度等设计，改善螺旋桨性能。 飞行需要动力，使飞机前进，更重要的是使飞机获得升力。早期飞机通常使用活塞发动机作为动力，又以四冲程活塞发动机为主。这类发动机的原理如图，主要为吸入空气，与燃油混合后点燃膨胀，驱动活塞往复运动，再转化为驱动轴的旋转输出：
单单一个活塞发动机发出的功率非常有限，因此人们将多个活塞发动机并联在一起，组成星型或V型活塞发动机。下图为典型的星型活塞发动机。 现代高速飞机多数使用喷气式发动机，原理是将空气吸入，与燃油混合，点火，爆炸膨胀后的空气向后喷出，其反作用力则推动飞机向前。下图的发动机剖面图里，一个个压气风扇从进气口中吸入空气，并且一级一级的压缩空气，使空气更好的参与燃烧。风扇后面橙红色的空腔是燃烧室，空气和油料的混和气体在这里被点燃，燃烧膨胀向后喷出，推动最后两个风扇旋转，最后排出发动机外。而最后两个风扇和前面的压气风扇安装在同一条中轴上，因此会带动压气风扇继续吸入空气，从而完成了一个工作循环。
制作热声效应斯特林引擎 十九世纪的吹玻璃工人，偶尔会听到被加热的玻璃管自然发出神秘的单音，这令人费解的声音其实是热机的另一种输出形式。一般的引擎以转动的形式输出能量;声音也具有能量，只不过以空气作为传递的媒介。 热声效应的原理 空气振动形成声音，声音发生时，为方便讨论，将传播声音的空气分成无数小块空气，应用牛顿力学来分析空气振动的情形，会得到声音的波动方程式，此方程式的解显示：声音传播时，各个小块空气都会发生膨胀收缩和位移。如果小块空气被压缩后，再被加热膨胀，对周围空气作较大的正功;之后这小块空气又先被冷却，再被压缩，作较小的负功 (周围空气对这小块空气作较小的功) 。虽然这小块空气并非对活塞或涡轮作功，而是对周围空气作功，事实上也完成了工作流体加热后膨胀，冷却后被压缩的热机循环，把热能转换成声音振动的能量，增加声音的强度，此即所谓“热声效应”。 凡是利用工作流体在冷、热区间移动，执行压缩的工作流体经加热而膨胀作正功，膨胀后先冷却再压缩作负功的热机循环，这样的机构都被归类为斯特林引擎。利用热声效应把热能转换成机械能的装置，也就称为热声效应斯特林引擎(thermoacoustics stirling heat engine) ，热声效应斯特林引擎大致可分为驻波(standing wave)和行波(traveling wave)两种。 驻波型斯特林引擎的作功原理 驻波型斯特林引擎，基本上是一端闭口，一端开口的管状共振腔，在共振腔内近闭口端装有热片堆(stack)，热片堆中有许多平行共振腔轴向的密集穿孔。热片堆在靠近闭端温度较高，另一端温度较低，于是延共振腔轴向的温度梯度(temperature gradient)相当大。 当驻波发生时，热堆片穿孔中的各小块空气(工作流体)向闭口端位移，而被压缩，同时移向热片堆较高温处，该小块空气在热穿透深度(thermal penetration depth)以内的部分，会被热片堆加热，使得温度升高，随即膨胀对周围空气做较大的正功，驻波的能量于是加大，小块空气也随着膨胀，同时移至热片堆的冷端，当能量增加的驻波再度压缩这小块空气时，此小块空气已先被较低温的热片堆冷却，只消耗较少的声波能量即可被压缩。于是，热能便不断地变成驻波的能量。 动手做驻波型斯特林引擎 本文介绍一种驻波型热声效应斯特林引擎的制作方法，所需材料都是一般实验室常见的东西：
喷气发动机原理简介
分类 涡轮喷气式发动机 完全采用燃气喷气产生推力的喷气发动机是涡轮喷气发动机。这种发动机的推力和油耗都很高。适合于高速飞行。也是最早的喷气发动机。离心式涡轮喷气发动机 使用离心叶轮作为压气机。这种压气机很简单，适合用比较差的材料制作，所以在早期应用很多。但是这种压气机阻力很大，压缩比低，并且发动机直径也很大，所以现在已经不再使用这种压气机。 轴流式涡轮喷气发动机 使用扇叶作为压气机。这样的发动机克服了离心式发动机的缺点，因此具有很高的性能。缺点是制造工艺苛刻。现在的高空高速飞机依然在使用轴流式涡喷发动机。 涡轮风扇发动机 一台涡扇发动机的一级压气机 主条目：涡轮风扇发动机
在轴流式涡喷发动机的一级压气机上安装巨大的进气风扇的发动机。一级压气机风扇因为体积大，除了可以压缩空气外，还能当作螺旋桨使用。 涡轮风扇发动机的燃油效率在跨音速附近比涡轮喷气发动机要高。 涡轮轴发动机 主条目：涡轮轴发动机 涡轮轴发动机类似涡桨发动机，但拥有更大的扭矩，并且他的输出轴和涡轮轴是不平行的(一般是垂直)，输出轴减速器也不在发动机上。所以他更类似于飞机上用的燃气轮机。 涡轴发动机的大扭矩使他经常用于需要带动大螺旋桨的直升机。它的结构和车用燃气轮机区别不大。 涡轮喷气发动机(Turbojet)（简称涡喷发动机）[1]是一种涡轮发动机。特点是完全依赖燃气流产生推力。通常用作高速飞机的动力。油耗比涡轮风扇发动机高。 涡喷发动机分为离心式与轴流式两种，离心式由英国人弗兰克·惠特尔爵士于1930年取得发明专利，但是直到1941年装有这种发动机的
飞机才第一次上天，没有参加第二次世界大战，轴流式诞生在德国，并且作为第一种实用的喷气式战斗机Me-262的动力参加了1944年末的战斗。 相比起离心式涡喷发动机，轴流式具有横截面小，压缩比高的优点，但是需要较高品质的材料——这在1945年左右是不存在的。当今的涡喷发动机均为轴流式。 一个典型的轴流式涡轮喷气发动机图解（浅蓝色箭头为气流流向）图片注释: 1 - 吸入, 2 - 低压压缩, 3 - 高压压缩, 4 - 燃烧, 5 - 排气, 6 - 热区域, 7 - 涡轮机, 8 - 燃烧室, 9 - 冷区域, 10 - 进气口
一、活塞式发动机 航空活塞式发动机是利用汽油与空气混合，在密闭的容器（气缸）内燃烧，膨胀作功的机械。活塞式发动机必须带动螺旋桨，由螺旋桨产生推（拉）力。所以，作为飞机的动力装置时，发动机与螺旋桨是不能分割的。主要由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成。气缸是混合气（汽油和空气）进行燃烧的地方。气缸内容纳活塞作往复运动。气缸头上装有点燃混合气的电火花塞（俗称电嘴），以及进、排气门。发动机工作时气缸温度很高，所以气缸外壁上有许多散热片，用以扩大散热面积。气缸在发动机壳体（机匣）上的排列形式多为星形或V形。常见的星形发动机有5个、7个、9 个、14个、18个或24个气缸不等。在单缸容积相同的情况下，气缸数目越多发动机功率越大。活塞承受燃气压力在气缸内作往复运动，并通过连杆将这种运动转变成曲轴的旋转运动。连杆用来连接活塞和曲轴。曲轴是发动机输出功率的部件。曲轴转动时，通过减速器带动螺旋桨转动而产生拉力。除此而外，曲轴还要带动一些附件（如各种油泵、发电机等）。气门机构用来控制进气门、排气门定时打开和关闭。 二、涡轮喷气发动机 在第二次世界大战以前，所有的飞机都采用活塞式发动机作为飞机的动力，这种发动机本身并不能产生向前的动力，而是需要驱动一副螺旋桨，使螺旋桨在空气中旋转，以此推动飞机前进。这种活塞式发动机＋螺旋桨的组合一直是飞机固定的推进模式，很少有人提出过质疑。到了三十年代末，尤其是在二战中，由于战争的需要，飞机的性能得到了迅猛的发展，飞行速度达到700－800公里每小时，高度达到了10000米以上，但人们突然发现，螺旋桨飞机似乎达到了极限，尽管工程师们将发动机的功率越提越高，从1000千瓦，到2000千瓦甚至3000千瓦，但飞机的速度仍没有明显的提高，发动机明显感到“有劲使不上”。问题就出在螺旋桨上，当飞机的速度达到800公里每小时，由于螺旋桨始终在高速旋转，桨尖部分实际上已接近了音速，这种跨音速流场的直接后果就是螺旋桨的效率急剧下降，推力下降，同时，由于螺旋桨的迎风面积较大，带来的阻力也较大，而且，随着飞行高度的上升，大气变稀薄，活塞式发动机的功率也会急剧下降。这几个因素合在一起，决定了活塞式发动机＋螺旋桨的推进模式已经走到了尽头，要想进一步提高飞行性能，必须采用全新的推进模式，喷气发动机应运而生。 喷气推进的原理大家并不陌生，根据牛顿第三定律，作用在物体上的力都有大小相等方向相反的反作用力。喷气发动机在工作时，从前端吸入大量的空气，燃烧后高速喷出，在此过程中，发动机向气体施加力，使之向后加速，气体也给发动机一个反作用力，推动飞机前进。事实上，这一原理很早就被应用于实践中，我们玩过的爆竹，就是依*尾部喷出火药气体的反作用力飞上天空的。早在1913年，法国工程师雷恩．洛兰就获得了一项喷气发动机的专利，但这是一种冲压式喷气发动机，在当时的低速下根本无法工作，而且也缺乏所需的高温耐热材料。1930年，弗兰克．惠特尔取得了他使用燃气涡轮发动机的第一个专利，但直到11年后，他的发动机在完成其首次飞行，惠特尔的这种发动机形成了现代涡轮喷气发动机的基础。现代涡轮喷气发动机的结构由进气道、压气机、燃烧室、涡轮和尾喷管组成，战斗机的涡轮和尾喷管间还有加力燃烧室。涡轮喷气发动机仍属于热机的一种，就必须遵循热机的做功原则：在高压下输入能量，低压下释放能量。因此，从产生输出能量的原理上讲，喷气式发动机和活塞式发动机是相同的，都需要有进气、加压、燃烧和排气这四个阶段，不同的是，在活塞式发动机中这4个阶段是分时依次进行的，但在喷气发动机中则是
电喷发动机工作原理 现在的电喷车在行驶过程中，当司机突然松开油门踏板（使节气门完全关闭）时，发动机不需要输出转矩，而是由汽车的动能拖动。这一工况被称为拖动工况或滑行工况。 在拖动工况为了减少废弃排放和降低燃油消耗以及改善行驶特性，电控系统中央控制器识别出发动机处于拖动工况后，首先立即推迟当时的点火角，然后全部切断向发动机喷油，这样可使工况的过度过程较为平稳。 当发动机转速超过规定转速界限（转速界限２）并且节气门关闭时，喷嘴将不再喷油，发动机的供油被切断；而发动机转速一旦低于下个转速界限（转速界限３），则喷嘴又重新开始喷油。如果在拖动工况出现发动机转速急剧下降，如在紧急刹车时，则喷嘴将在较高转速（转速界限１）恢复喷油，以防止低于发动机怠速转速或发动机完全熄火。 一、简介 电子燃油喷射控制系统（简称EFI或EGI系统），以一个电子控制装置（又称电脑或ECU）为控制中心，利用安装在发动机不同部位上的各种传感器，测得发动机的各种工作参数，按照在电脑中设定的控制程序，通过控制喷油器，精确地控制喷油量，使发动机在各种工况下都能获得最佳浓度的混合气。 此外，电子控制燃油喷射系统通过电脑中的控制程序，还能实现起动加浓、暖机加浓、加速加浓、全负荷加浓、减速调稀、强制断油、自动怠速控制等功能，满足发动机特殊工况对混合气的要求，使发动机获得良好的燃料经济性和排放性，也提高了汽车的使用性能。 电子控制燃油喷射系统的喷油压力是由电动燃油泵提供的，电动燃油泵装在油箱内，
浸在燃油中。油箱内的燃油被电动燃油泵吸出并加压，压力燃油经燃油滤清器滤去杂质后，被送至发动机上方的分配油管。分配油管与安装在各缸进气歧管上的喷油器相通。喷油器是一种电磁阀，由电脑控制。通电时电磁阀开启，压力燃油以雾状喷入进气歧管内，与空气混合，在进气行程中被吸进气缸。分配油管的末端装有燃油压力调节器，用来调整分配油管中燃油的压力，使燃油压力保持某一定值，多余的燃油从燃油压力调节器上的回油口返回燃油箱。 进气量由驾驶员通过加速踏板操纵节气门来控制。节气门开度不同，进气量也不同，进气歧管内的真空度也不同。在同一转速下，进气歧管真空度与进气量成一定的比例关系。进气管压力传感器可将进气歧管内真空度的变化转变成电信号的变化，并传送给电脑，电脑根据进气歧管真空度的大小计算出发动机进气量，再根据曲轴位置传感器测得信号计算出发动机转速。根据进气量和转速计算出相应的基本喷油量。电脑根据进气压力和发动机转速控制各缸喷油器，通过控制每次喷油的持续时间来控制喷油量。喷油持续时间愈长，喷油量就愈大。一般每次喷油的持续时间为2～10ms。各缸喷油器每次喷油的开始时刻则由电脑根据安装于离合器壳体上的发动机转速（曲轴位置）传感器测得某一位置信号来控制。这种类型的燃油喷射系统的每个喷油器在发动机每个工作循环中喷油两次，喷油是间断进行的，属于间歇喷射方式 二、电子燃油喷射控制的原理 （一）各种工况控制简介
斯特林发动机的工作原理及应用前景 【摘要】随着全球能源危机的发展与环境的恶化，传统的化石燃料日益枯竭，且燃烧的排放物造成了温室效应、雾霾天气及极端的气候等人为的灾害，为了地球的可持续发展和人类生活水平的改善，人们清楚地认识到开发利用新能源的重要性。其中，可再生能源的利用越来越广泛，可再生能源对环境无害或危害极小，且资源分布广泛。越来越多的国家采取鼓励生产和使用可再生能源的政策和措施，中国也确立了到2020年可再生能源占总能源比重15%的目标。外部燃烧系统的作用是给闭式循环系统提供能源，闭式循环系统由冷腔、冷却器、回热器、加热器和热腔组成，工质在闭式循环系统中来回流动一次，完成一个斯特林循环。 【关键词】发动机；原理；前景 1 斯特林发动机闭式循环系统的组件简介 （1）冷腔处于循环的低温部分，和冷却器联接，压缩热量由冷却器导至外界，在压缩过程中有相当一部分工质居于冷腔。 （2）冷却器位于回热器和冷腔之间，功能是将压缩热传到外界，保证工质在较低的温度下进行压缩。 （3）回热器串联在加热器和冷却器之间，是循环系统的一个内部换热器，它交替从工质吸热和向工质放热，使工质反复地受到冷却和加热。回热器并不是必需装置，但它对发动机的效率影响极大。在往复式斯特林发动机中，回热器的使用既使斯特林循环的热效率明显提高，但又增加了工质的阻力和压力损失，工质吸热、散热交替进行，限制了斯特林发动机的转速，影响了功率的输出。因此，优化回热器的设计是斯特林发动机的核心技术问题。 （4）加热器加热器是将外部热源的热能传给工质，使其受热膨胀。加热器的一端与热腔联接，另一端与回热器联接。 （5）热腔始终处于循环的高温部分，连续地将外部热源传给工质，在膨胀时相当部分的工质居于热腔。因此其必须能承受高温和高压，大量的热损失是由热腔散失的。 2 斯特林发动机的基本结构 根据工作空间和回热器的布置方式，斯特林发动机可以分为α、β和γ三种基本类型。 α型斯特林发动机的结构最简单，具有两个汽缸，两个汽缸中间通过加热器、回热器、冷却器连通，热活塞和冷活塞分别位于各自的汽缸内，热活塞负责工质

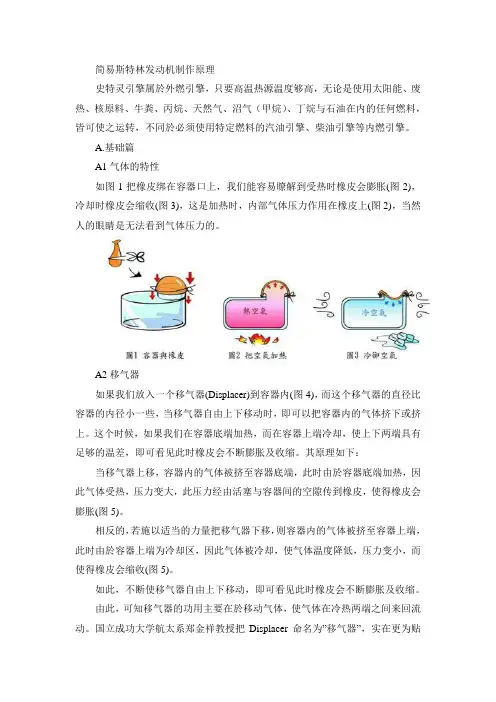

简易斯特林发动机制作原理 史特灵引擎属於外燃引擎，只要高温热源温度够高，无论是使用太阳能、废热、核原料、牛粪、丙烷、天然气、沼气（甲烷）、丁烷与石油在内的任何燃料，皆可使之运转，不同於必须使用特定燃料的汽油引擎、柴油引擎等内燃引擎。 A.基础篇 A1气体的特性 如图1把橡皮绑在容器口上，我们能容易瞭解到受热时橡皮会膨胀(图2)，冷却时橡皮会缩收(图3)，这是加热时，内部气体压力作用在橡皮上(图2)，当然人的眼睛是无法看到气体压力的。 A2移气器 如果我们放入一个移气器(Displacer)到容器内(图4)，而这个移气器的直径比容器的内径小一些，当移气器自由上下移动时，即可以把容器内的气体挤下或挤上。这个时候，如果我们在容器底端加热，而在容器上端冷却，使上下两端具有足够的温差，即可看见此时橡皮会不断膨胀及收缩。其原理如下：当移气器上移，容器内的气体被挤至容器底端，此时由於容器底端加热，因此气体受热，压力变大，此压力经由活塞与容器间的空隙传到橡皮，使得橡皮会膨胀(图5)。 相反的，若施以适当的力量把移气器下移，则容器内的气体被挤至容器上端，此时由於容器上端为冷却区，因此气体被冷却，使气体温度降低，压力变小，而使得橡皮会缩收(图5)。 如此，不断使移气器自由上下移动，即可看见此时橡皮会不断膨胀及收缩。 由此，可知移气器的功用主要在於移动气体，使气体在冷热两端之间来回流动。国立成功大学航太系郑金祥教授把Displacer命名为”移气器”，实在更为贴
切，也比较不容易混淆，比较不会使人误以为它的作用跟输出功率的动力活塞一样。 A3曲柄机构 要让移气器上下移动，只要将移气器与一曲轴连结(图6)。当曲轴旋转时，移气器就会被带上及带下。将移气器与曲轴连结完毕之后，在容器底端加热上端冷却，只要用手转动曲轴，使得移气器移上及移下，此时橡皮便会重复膨胀及收缩(图7)。 A4动力活塞 橡皮的膨胀及收缩运动，可以转换为动力输出，此时，橡皮的作用即如同一动力活塞。我们可以另加一根连桿接到上述的曲轴上，便可将橡皮的膨胀及收缩运动转换为曲轴的旋转运动。连接到移气器的曲轴部位与连接到动力活塞的曲轴部位必须呈固定的角度差，一般是90度(图8,9)。橡皮的膨胀及缩收所產生的曲轴的旋转运动提供了移气器上下移动的力量，多餘的力量则可以输出。必须注意的是，移气器本身不会动，而是被曲轴带动，动力来源是动力活塞。
1.涡喷发动机的工作原理？ 涡喷发动机以空气为介质，进气道将所需的的外界空气以最小的流动损失送到压气机；压气机通过高速旋转的叶片对空气压缩做功，提高空气的压力；空气在燃烧室内和燃油混合燃烧，将燃料化学能转变成热能，生成高温高压燃气；燃气在涡轮内膨胀，将热能转为机械能，驱动涡轮旋转，带动压气机；燃气在喷管内继续膨胀，加速燃气，燃气以较高速度排出，产生推力。 2.涡轮发动机的特征，什么是燃气涡轮发动机的特性？发动机特性分哪几种？ 特征：发动机作为一个热机，它将燃料的热能转变为机械能，同时作为一个推进器，它利用所产生的机械能使发动机获得推力。 发动机的特性：燃气涡轮发动机的推力和燃油消耗率随发动机转速、飞行高度和飞行速度的变化规律叫发动机特性。发动机特性分为：保持飞机高度和飞机速度不变的情况下，发动机推力和燃油消耗率随发动机转速的变化规律叫发动机转速特性。在给定的调节规律下，保持发动机的转速和飞机速度不变时，发动机的推力和燃油消耗率随飞机的高度的变化规律叫高度特性。在给定的调节规律下，保持发动机的转速和飞行高度不变时，发动机的推力和燃油消耗量随飞机速度（或马赫数）的变化规律叫速度特性。 3.净推力和总推力 根据牛顿第2，第3定律，气流进入发动机和离开发动机的动量发生变化，产生推力。 净推力：取决于离开发动机的燃气动量与进来的空气动量加进来的燃油动量。净推力还包括喷管出口的静压超过周围空气的静压产生的推力。Fn=Qma(Vj-Va)+Aj(Pj-Pam) 总推力：是指当飞机静止时发动机排气产生的推力，包括排气动量产生的推力和喷口静压和环境空气静压之差产生的附加推力。Fg=Qma(Vj)+Aj(Pj-Pam)。 正常飞行时，压气机、扩压器、燃烧室、排气锥产生向前推力，涡轮、尾喷口产生向后的推力。 4.影响热效率的因素？ 热效率表明，在循环中加入的热量有多少变为机械功。影响因素有：加热比（涡轮前燃气总温），压气机增压比，压气机效率和涡轮效率。加热比、压气机效率和涡轮效率增大，热效率也增大。压气机增压比提高，热效率增大，当增压比等于最经济增压比时，热效率最大，继续提高增压比，热效率反而下降。热效率也称做内效率。 5.进气道的作用？什么是进气道总压恢复系数？ 一是尽可能多的恢复自由气流的总压并输送该压力到压气机，这就是冲压恢复或压力恢复；二是提供均匀的气流到压气机使压气机有效地工作。进气道出口截面的总压与进气道前方来流的总压比值，叫做进气道总压恢复系数，该系数是小于1的数值，表示进气道的流动损失。 6.进气道冲压比的定义，影响冲压比的因素？ 进气道的冲压比是：进气道出口处的总压与远方气流静压的比值。冲压比越大，说明空气在压气机前的冲压压缩程度越大，影响冲压比因素：流动损失，飞行速度和大气温度。（大气密度、高度、发动机转速）：当大气温度和飞行速度一定时，流动损失大，则冲压比下降；当大气温度和流动损失一定时，飞行速度越大，则冲压比增加；当飞行速度和流动损失一定时，大气温度上升，则冲压比下降。 7.压气机分哪两种？目前燃气涡轮发动机中常采用哪一种，为什么？ 离心式和轴流式。目前燃气涡轮发动机中常采用轴流式压气机。这是因为轴流式压气机具有下述优点：总的增压比高，压气机效率高，单位面积的流通能力高，迎风面积小，阻力小。缺点：单级增压比低，结构复杂 离心式优点：单级增压比高，压气机稳定工作范围宽，结构简单可靠，重量轻，长度短，起动功率小，缺点：流动损失大，效率低，单位面积的流通能力低，迎风面积大，阻力大 8.进口导向叶片的功能是什么？决定进入压气机叶片气流攻角的因素是什么？ 为了保证压气机工作稳定，有的在第1级工作叶轮前还有一排不动的叶片称为进口导向叶片。其功能是引导气流的流动方向产生预旋，使气流以合适的方向流入第1级工作叶轮。决定因素是：工作叶轮进口处的绝对速度（包括大小和方向），压气机的转速。 9.简要说明空气在多级压气机中的流动。 基元级的叶栅通道均是扩张形的。在叶轮内，绝对速度增大，相对速度减小。同时，总压、静压和总温、静温都升高；在整流器内，绝对速度减小；静压和静温升高，总压略有下降，总温保持不变。由此可见，空气流过基元级时，不仅在叶轮内受到压缩，而且在整流器内也受到压缩。
斯特林小车 设计说明书 学院： 年级专业：二年级机械工程及自动化 设计者： 任课老师： 辅导教师： 起止时间：
目录 1. 作品简介 (1) 2. 研究背景及意义 (1) 3. 设计方案的筛选 (2) 4. 重要零部件及相应功能分析 (2) 4.1引擎 (2) 4.2驱动机构 (3) 5. 设计说明 (4) 6.斯特林实物展示 (5) 7小车的特点和创新 (6) 8参考文献 (7)
1作品简介： 我们通过对斯特林引擎的研究和认识，加上已有的机械知识，在老师的帮助和改进下完成了自己设计的第一辆小车。我们的小车采用的是α型引擎，驱动机构我们选择了皮带传动。我们的设计理念是在不影响小车性能的情况下，尽量减轻小车的质量，选用较轻的零件以使小车走的更远。同时尽量选用便宜，易买到的零件，节约生产成本。 2研究背景及意义： 斯特林发动机属外燃机，它避免了传统内燃机的震爆做功问题，从而实现了高效率、低噪音、低污染和低运行成本。可以燃烧各种可燃气体，如：天然气、沼气、石油气、氢气、煤气等，也可燃烧柴油、液化石油气等液体燃料，还可以燃烧木材，以及利用太阳能等。只要热腔达到700℃，设备即可做功运行，环境温度越低，发电效率越高。外燃机最大的优点是出力和效率不受海拔高度影响，非常适合于高海拔地区使用。 随着全球能源与环保的形势日趋严峻，斯特林发动机由于具有多种能源的广泛适应性和优良的环境特性已越来越受到重视，所以，在水下动力、太阳能动力、空间站动力、热泵空调动力、车用混合推进动力等方面得到了广泛的研究与重视，并且已得到了一些成功的应用。 在这个背景下，加快对斯特林引擎的了解和研究是至关重要。而一样事物从发明到正式投入生产运用是需要一个不断探索和尝试过程的。我们通过对斯特林小车的设计及三维图的制作正是这个不断探索和尝试的过程。 3设计方案的删选： 3.1引擎部分方案删选对比： 斯特林发动机原理： 斯特林发动机是通过气体受热膨胀,遇冷压缩而产生动力的。这是一种外燃发动机,使燃料连续地燃烧，蒸发的膨胀氢气蒸发的膨胀氢气（或氦）作为动力气体使活塞运动，膨胀气体在冷气室冷却，反复地进行这样的循环过程反复地进行这样的循环过程，便可为外机提供动力。 β型引擎：β型引擎最大特征是引擎体型小。但为了保证同轴上的2个活塞获得合适的相位角的同时能够来回往复运动，从而产生了驱动机构复杂化等问题。 γ型引擎：γ型引擎小型化比较困难。而且结构上由于不能提高压缩比，所以想得到大输出功率也非常困难。 α型引擎：α型引擎由两个动力活塞构成，具有高压缩比（最大容积/最小容积）和高输出功率的特征。而且该引擎在1980年实施的月光计划中已经被开发出输出功率为3KW级的引擎。可见这种引擎的有着很大的潜力和市场开发价值。 由此可见，不管是从制作的简便性还是输出功率的可观性，甚至市场前景。α型引擎都有着它的特点和优势。泾小组协商以及咨询老师后，最终我们决定采用α型引擎作为本次项目小车的引擎。
关于斯特林发动机的研究与发展 学号：13015218 姓名：彭俊图摘要:简述了斯特林发动机的发展历史及研究现状，介绍了斯特林循环并归纳了斯特林循环的分析方法，阐述了斯 特林发动机的特点和应用，并展望了斯特林发动机的发展前景。 关键词:斯特林发动机;斯特林循环;碟式太阳能热发电系统 随着社会的不断发展，化石燃料的消耗量日益增大，传统燃料的内燃机将面临着严重的能源危机，而积极解决这个问题的有效途径之一是开发一种可以使用与传统内燃机不同的燃料的动力装置，斯特林发动机则是目前可行的最佳途径之一。斯特林发动机(Stirling engine) 又叫热气机，是一种封闭式外燃机，具有燃料来源广，热效率高，排气污染少，噪音低，运转特性好，结构简单，维修方便等优点，并且在太阳能碟式发电系统中有着重要的应用，越来越受到人们的关注。国外一些专家预言，21 世纪将是斯特林发动机的 世纪。
1 斯特林发动机的发展 1816 年，罗伯特·斯特林(Robe Stirling) 发明了闭式循 环的热气机一一斯特林发动机。在当年的第4081 号专利中，罗伯特·斯特林在历史上第一次描述了回热器的结构和应用，并对第一台闭式循环热气机的构造进行了描述 斯特林发动机是一种外部燃烧(加热)的封闭式活塞发 动机。自罗伯特·斯特林于1816 年发明斯特林循环以来，限于当时条件，大部分发动机的功率和效率都很低，逐渐被比其发明晚半个多世纪的内燃机所替代。1916 年最后一台老式斯特林发动机出厂，斯特林发动机的发展告一段落[1 3J 近几十年来，随着能源问题和污染问题日益突出，以及
斯特林发动机的一些关键技术问题的解决和它所特有的优点，因而受到了国内外的广泛关注。20 世纪30 年代到60代，现代斯特林发动机的鼻祖一一荷兰的菲利普公司开创了现代斯特林发动机发展的新阶段。之后经过通用发动机公司、福特汽车公司、瑞典联合热气机公司的不断发展，在包括 美国、俄罗斯、英国、法国、德国、日本等主要工业国家政府的 资助下，在碟式太阳能热发电、制冷和热泵等领域取得重要进展。我国的某些研究机构也在20 世纪70 年代中期开始研究斯特林发动机，并在碟式太阳能热发电领域取得一定 成果 2 斯特林的国内外研究现状 Kaushik对不可逆斯特林发动机进行了有限时间热力学分析。分析指出，在不考虑各种损失和回热器效率为1条件下种循环的效率等于卡诺循环的效率，同时还指出了回热器的效率不会影响发动机的输出功率。Halit 指出工质的泄露对斯特林发动机的性能有着重要的影响。Koi-chi建立以一个斯特林发动机原型为基础，在标准状态和无负载的情况下，用空气作为工质进行试验，最后得出：提高换热器性能、降低机械损失对提高斯特林发动机的性能是十分有效的。Nezaket基于UrieliandBerchowitz’s规则，用热力学原理中稳流分析法
简介：斯特林引擎(Stirling Engine)的优势特色与问题 从Stirling Engine 的原理与结构来看，它有几项颇具优势的特点： 1.、其使用外部热源，因此只要是能够产生热，皆可用来做为推动的能源， 所以并不仅限于可燃烧的燃料。而由于内燃机常令人诟病其排放的废气，会产环境污染的问题，因此能够使用地热、太阳能等自然的能源来运作StirlingEngine，显然在此方面是具有优势的。 斯特林发动机原理 2.、虽然Stirling Engine 常被归类于外燃机，但实际上，只要能够产生温差， 就能够成为运作的能源，因此使用低温流体，如乾冰、或冰水，同样可使Stirling Engine 进行运作。 3.、由于Stirling Engine 外部热源与工作气体(Working gas)是分开的，因 此没有燃烧废弃物堆积于内部的问题，使用的润滑油周期较持久。 4、由于热源位于外部，因此在调整控制上，比内燃机容易得多。 5、热源的提供是连续性的，较不会有燃料燃烧不全的情形。 6、比起其他引擎，它的构造很简单，不需要阀门，也没有化油器等机构。 7、运作的温度与压力比起蒸气引擎或内燃式引擎要低且安全的多，因此引擎强度与重量不需要很要求很高。 8、没有燃烧爆炸的作用，运作也很安静，没有剧烈的震动。 以上就是Stirling Engine 的发展优势。然而，既然Stirling Engine 具有优势，但为何当初它并没有成为普遍的动力系统?显然它仍然有一些问题有待克服或替代方桉：
斯特林发动机原理 1、无法避免热源对热室的侵蚀。毕竟高温差使得其运作效率提高，但也相对的会使活塞机构产生高温或低温侵蚀性的影响，引响运作寿命。 2、虽然在低温差可以运作，但要在低温差下产生大量的动能时，引擎的体积就会很巨大。 3、高低温差的控制很困难，尤其取决于引擎的隔热包装技术。如果无法有效控制，会徒增能源的散逸，减低效率。 4、刚开始Stirling Engine 无法迅速运转，它必须经过一段“暖机时间”。 5、要改变它的能量输出等级是很难的，它无法像内燃机一样用燃油多寡直接去控制动力的大小。 6. 最好的工作气体是使用氢等分子量小的气体，但这些气体不易保存。 所以，以上的这些特性与问题，造成了Stirling Engine 发展的兴衰。以目 尽管如此，Stirling Engine 仍被利用在进行乾淨、环保的长时期稳定运作的电力生产与低温冷冻上。
斯特林发动机-研究-发展
关于斯特林发动机的研究与发展 学号：13015218 姓名：彭俊图 摘要:简述了斯特林发动机的发展历史及研究现状，介绍了斯特林循环并归纳了斯特林循环的分析方法，阐述了斯特林发动机的特点和应用，并展望了斯特林发动机的发展前景。 关键词:斯特林发动机;斯特林循环;碟式太阳能热发电系统 随着社会的不断发展，化石燃料的消耗量日益增大，传统燃料的内燃机将面临着严重的能源危机，而积极解决这个问题的有效途径之一是开发一种可以使用与传统内燃机不同的燃料的动力装置，斯特林发动机则是目前可行的最佳途径之一。斯特林发动机(Stirling engine) 又叫热气机，是一种 封闭式外燃机，具有燃料来源广，热效率高，排气污染少，噪音低，运转特性好，结构简单，维修方便等优点，并且在太阳能碟式发电系统中有着重要的应用，越来越受到人们的
关注。国外一些专家预言， 21 世纪将是斯特林发动机的世纪。 1 斯特林发动机的发展 1816 年，罗伯特·斯特林 (Robe Stirling) 发明了闭式循环的热气机一一斯特林发动机。在当年的第 4081 号专利中，罗伯特·斯特林在历史上第一次描述了回热器的结构和应用，并对第一台闭式循环热气机的构造进行了描述 斯特林发动机是一种外部燃烧(加热)的封闭式活塞发动机。自罗伯特·斯特林于 1816 年发明斯特林循环以来，限于当时条件，大部分发动机的功率和效率都很低，逐渐被
比其发明晚半个多世纪的内燃机所替代。 1916 年最后一台老式斯特林发动机出厂，斯特林发动机的发展告一段落[1 3J 近几十年来，随着能源问题和污染问题日益突出，以及 斯特林发动机的一些关键技术问题的解决和它所特有的优点，因而受到了国内外的广泛关注。 20 世纪 30 年代到 60 代，现代斯特林发动机的鼻祖一一荷兰的菲利普公司开创了现代斯特林发动机发展的新阶段。之后经过通用发动机公司、福特汽车公司、瑞典联合热气机公司的不断发展，在包括 美国、俄罗斯、英国、法国、德国、日本等主要工业国家政府的 资助下，在碟式太阳能热发电、制冷和热泵等领域取得重要进展。我国的某些研究机构也在 20 世纪 70 年代中期开始研究斯特林发动机，并在碟式太阳能热发电领域取得一定 成果 2 斯特林的国内外研究现状 Kaushik对不可逆斯特林发动机进行了有限时间热力学分析。分析指出，在不考虑各种损失和回热器效率为1条件下种循环的效率等于卡诺循环的效率，同时还指出了回热器的效率不会影响发动机的输出功率。 Halit 指出工质的泄露对斯特林发动机的性能有着重要的影响。Koi-chi建立以一个斯特林发动机原型为基础，在标准状态和无负载的情况
十个中文例程教会你轻松上手制作Arduino智能小车 Arduino简介 Arduino 是一款便捷灵活、方便上手的开源电子原型平台，包含硬件（各种型号的arduino 板）和软件（arduino IDE)。适用于艺术家、设计师、爱好者和对于“互动”有兴趣的朋友们。Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器对Arduino的编程是利用Arduino编程语言(基于Wiring)和Arduino开发环境(based on Processing)来实现的。基于Arduino的项目，可以只包含Arduino，也可以包含Arduino和其他一些在PC上运行的软件，他们之间进行通信(比如Flash, Processing, MaxMSP)来实现。 你可以自己自己动手制作，也可以购买成品套装;Arduino所使用到的软件都可以免费下载。硬件参考设计(CAD 文件)也是遵循availableopen-source协议, 你可以非常自由地根据你自己的要求去修改他们。 本文精选了Arduino教程、例程、设计案例，集结了国内外官方资料和资深工程师的经验，是学习AArduino的必备宝典。 小车、机器人篇 1、Arduino互动玩偶BOXZ 此设计制作在2013年Atmel AVR英雄视频大赛中荣获奖励，并且参与了2014的深圳制汇节。BOXZ，昵称盒仔，其创意始于2012年6月初。当时的想法是设计一款基于Arduino 的入门级机器人，可以和三五好友在有限的空间里进行踢足球等互动，而且要做到取材容易制作简单，在设计的上采用了模块化的接插结构，同时还要注重外观拥有个性。 2、基于Arduino的自平衡遥控小车 车模平衡控制也是通过负反馈来实现的。因为车模有两个轮子着地，车体只会在轮子滚动的方向上发生倾斜。控制轮子转动，抵消在一个维度上倾斜的趋势便可以保持车体平衡了。 3 当自家的遥控蓝牙小车坏掉的时候不是只能扔掉，作为创客不但要学会制造东西，更要学会修理东西，来看看这位创客是如何修理他的小车的吧！小车采用大电流MOSFET做的电机驱动驱动电机，用Atmega328单片机作为主控，读取航模遥控器（天六A 2.4G）的PWM 信号，然后电机驱动板，转向舵机直接接到航模遥控器的横滚通道控制转向，用天六的第5通道（开关通道）选择前进还是后退 4、基于Arduino的盒子遥控机器人 BOXZ，昵称盒仔。是一款开源的互动娱乐平台！我们将Arduino，亚克力板和纸模型创意的结合在一起，让大家可以快速搭建自己的遥控玩偶，开展互动体验，而它的组装就像搭乐高积木一样简单！而盒仔的外形和功能完全取决于您的创意。我们可以用它来搞足球比赛，角色扮演，赛车或对战，甚至拍MV！
毕业设计(论文) 题目斯特林发动机模型制作与研究 系别动力工程系 专业班级热能与动力工程08k3班 学生姓名 指导教师王庆五 二○一二年六月
斯特林发动机模型制作与研究 摘要 随着石油资源的日益短缺，石油价格逐渐上涨，传统的内燃机使用石油资源而引起的环境污染、能源使用极不平衡等社会问题日见突出。研究能以天然气、沼气、生物质等作为燃料的发动机有关技术，对于促进能源的综合利用、改善当前使用单一石油资源的状况并减少环境污染，创造节约型社会，具有重要的意义。斯特林发动机作为外燃机具有的燃料多样化、效率高、噪音和污染小等特点，适于利用农村薪材、桔杆和太阳能进行发电。斯特林发动机得天独厚的优势，以及各种新材料新技术的出现，斯特林发动机必将代替内燃机为21世纪提供主要动力。斯特林发动机的广泛应用，必将使我国的能源利用效率得到大幅度提高，无沦是对环境保护还是节能减排，都有着非常重要的积极意义，也将会为我国的经济又好义快的发展提供充足动力。本文通过研究斯特林发动机的性能特性，讲述了斯特林发动机的结构类型与主要分析方法，总结了斯特林发动机的关键技术，阐述了斯特林发动机的特点及主要应用，设计制造了斯特林发动机模型，并对该模型进行了实验分析，得出的结论和模拟性能基本一致。 关键词:斯特林发动机；性能模拟；设计实验
Stirling engine model production and study Abstract The oil energy is reducing and its price is increasing day by day,theinternal-combustion engine has brought environment pollution and broken zoology balance，the problems are standing out．Researching engine that can combust gas，marsh gas，biology is very signification that it can promote the compositive utilization of energy，change the use of only one oil energy，reduce environment pollution，create the economy society．The Stirling engine as outboard engines with fuel diversification, high efficiency, noise and pollution and other characteristics, suitable for rural fuelwood, straw and solar power generation. The unique advantage of the Stirling engine, as well as a variety of new materials, new technologies emerge, the Stirling engine will replace the internal combustion engine to provide the main driving force for the 21st century. Wide range of applications of the Stirling engine, will make China's energy use efficiency has been greatly improved, no occupied by the enemy of environmental protection or energy saving, have very important positive significance, will also be good for China's economic justice the fast pace of development to provide adequate power.According to the requirements on the development of energy and basing on the theory of stifling engine，the software the simulate stirling engine character is developed,then the configuration-type and analytical method of Stirling cycle were elaborated in the following parts.The key technology that affect the performance was also summarized.Through its character,the stifling engine model is designed and manufactured，and it is tested，the conclusion consistent with the simulation character． Key Words:stirling engine，simulation eharaeter`designing experiment
