动手制做动手制做------斯特林发动机模型
斯特林发动机模型什么是斯特林热机？
热气机（即斯特林发动机）的理想热力循环，为19世纪苏格兰人R.斯特林所提出，因而得名。它是由两个定容吸热过程和两个定温膨胀过程组成的可逆循
环，而且定容放热过程放出的热量恰好为定容吸热过程所吸收。热机在定温(T (T1)
1)膨胀过程中从高温热源吸热，而在定温(T2)压缩过程中向低温热源放热。斯特林循环的热效率为
公式中W 为输出的净功；Q1为输入的热量。根据这个公式，只取决于T1和T2，T1越高、T2越低时，则越高，而且等于相同温度范围内的卡诺循环热效率。因此，斯特林发动机是一种很有前途的热力发动机。斯特林循环也可以反向操作，这时它就成为最有效的制冷机循环。

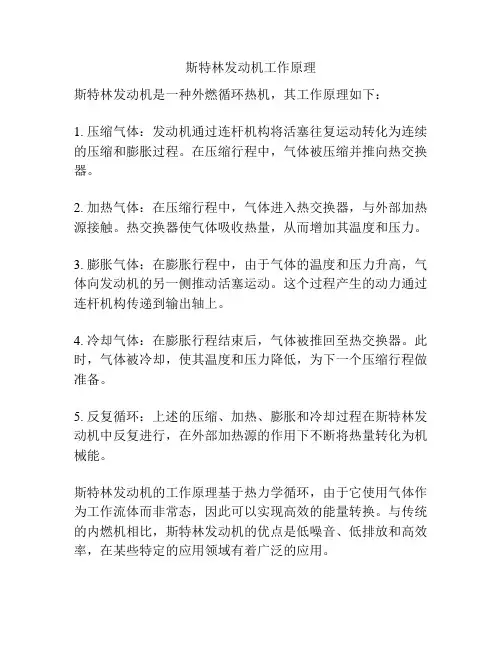

斯特林循环可以分为4个过程：
①定温压缩过程:配气活塞停留在上止点附近，动力活塞从它的下止点向上压缩工质，工质流经冷却器时将压缩产生的热量散掉，当动力活塞到达它的上止点时压缩过程结束。
②定容回热过程:动力活塞仍停留在它的上止点附近,配气活塞下行，迫使冷腔内的工质经回热器流入配气活塞上方的热腔，低温工质流经回热器时吸收热量，使温度升高。
③定温膨胀过程：配气活塞继续下行，工质经加热器加热，在热腔中膨胀，推动动力活塞向下并对外作功。
④定容储热过程：动力活塞保持在下止点附近，配气活塞上行，工质从热腔经回热器返回冷腔，回热器吸收工质的热量，工质温度下降至冷腔温度。
在理论上，定容储热量等于回热量，其循环效率等于卡诺循环效率。两个活塞的运动规律是由菱形传动机构来保证的。
—1878）
斯特林（Robert Stirling，1790
1790—
英国物理学家，热力学研究专家。
斯特林对于热力学的发展有很大贡献。他的科学研究工作主要是热机。热机的研制工作，是18世纪物理学和机械学的中心课题，各种各样的热机殊涌而出，不断互相借鉴，取长补短，热机制造业兴旺起来，工业革命处于高潮时期。
随着热机发展，热力学理论研究提到了重要位置，不少科学家致力于热机理论的研究工作，斯特林便是其中著名的一位。他所提出的斯特林循环，是重要的热机循环之一，亦称“斯特林热气机循环”。这种循环，是封闭式的，采用定容下吸热的气体循环方式。循环过程是：①等容吸热加热；②由外热源等温加热；③等容放热，供吸热用；④向冷体等温放热，完成一个循环。在理想吸热的条件下，这种循环的热效率，等于温度上下限相同的卡诺循环。利用这种循环的“斯特林热机”，具有很多特点，如采用外燃，或外热源供热等。由于这种循环是封闭式循环，可采用传热性能好的工质，同时，工质的腐蚀性也可以很小，如氮气、氢气等气体。充入的气体工质，还可以加大压力，视封闭系统的情况，能够采用远远大于大气压力的高压气体工作，这样可以提高发动机的单位重量的功率，减小发动机的体积和重量。斯特林热机在逆向运转时，可以作为制冷机或热泵机，这种设想在现代已进入了实用研究阶段。
斯特林循环热空气发动机不排废气，除燃烧室内原有的空气外，不需要其他空气，所以适用于都市环境和外层空间。
18世纪末和19世纪初，热机普遍为蒸汽机，它的效率是很低的，只有3％一
5％左右，即有95％以上的热能没有得到利用。到1840年，热机的效率也仅仅提高到8％。斯特林对于热力学理论的研究，就是从提高热机效率的目的出发的。他所提出的斯特林循环的效率，在理想状况下，可以无限提高。当然受实际可能的限制，不可能达到100％，但提供了提高热效率的努力方向。
用试管和玻璃注射器制作的斯特林发动机模型
用试管和玻璃注射器做个斯特林发动机,用蜡烛就可以转，用酒精灯大概转速在350左右，还有很大的改进余地。
医疗用品商店。。各种试管、注射器、胶管都有
经过改进，功率大增，体积减小。最高转速达到900转/分，用个小蜡烛就可以带动一个简易发电机点亮发光管。发电机就是用0.23的漆包线绕2000匝，铁芯用4个450电直的废主轴。磁铁就是用两个10mm的磁钢吸在铁质飞轮上。
咖啡杯上的斯特林发动机
这种“热回声”式斯特林发动机里的钢丝刷才起你说的冷热交换作用
https://www.doczj.com/doc/2b10847378.html,我爱模型玩家论坛,?)_*~6w+e4T0M)X7B
这个动力缸是玻璃的（玻璃注射器），所有发动机的动力缸都是玻璃的，塑料注射器的阻力太大。
这个玻璃上没有打孔，照片中的孔在铝合金上，这个孔通到后面的一个延伸到到动力缸的底部的一个槽，和动力缸的塑料堵头联通。
但是manson发动机的玻璃上有打孔（见下图），其实玻璃的切割和打孔很简单的，甚至简单过金属的切断，没想象的那么难，切割我是夹在车床上用金刚砂轮切割，打孔就是用小台钻夹上下面照片中塑料盒里的金刚砂魔头打
3,4,5,6mm m 孔，几分钟内就可以完成。后听人介绍有玻璃钻头买，下图是我买的3,4,5,6m 的玻璃钻头，不过还没来得及用。加工玻璃的时候要加水，防止玻璃粉尘飞舞。
注射器上打的孔
manson发动机内部结构后视，注意气缸（注射器管）上有孔

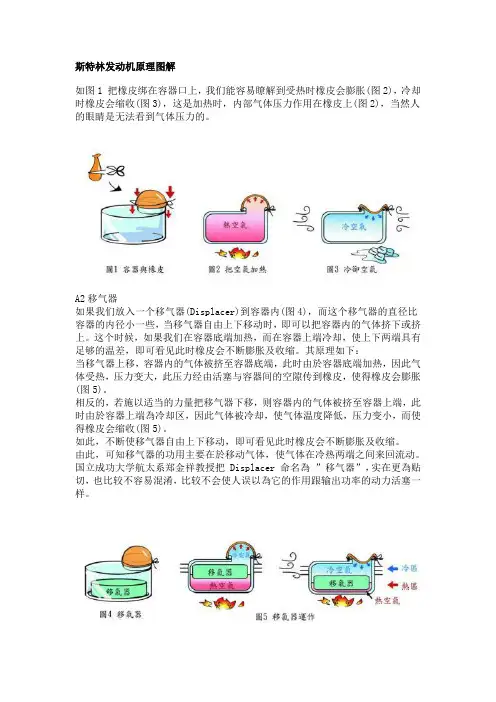

斯特林发动机原理图解 如图1 把橡皮绑在容器口上，我们能容易瞭解到受热时橡皮会膨胀(图2)，冷却时橡皮会缩收(图3)，这是加热时，内部气体压力作用在橡皮上(图2)，当然人的眼睛是无法看到气体压力的。 A2移气器 如果我们放入一个移气器(Displacer)到容器内(图4)，而这个移气器的直径比容器的内径小一些，当移气器自由上下移动时，即可以把容器内的气体挤下或挤上。这个时候，如果我们在容器底端加热，而在容器上端冷却，使上下两端具有足够的温差，即可看见此时橡皮会不断膨胀及收缩。其原理如下： 当移气器上移，容器内的气体被挤至容器底端，此时由於容器底端加热，因此气体受热，压力变大，此压力经由活塞与容器间的空隙传到橡皮，使得橡皮会膨胀(图5)。 相反的，若施以适当的力量把移气器下移，则容器内的气体被挤至容器上端，此时由於容器上端為冷却区，因此气体被冷却，使气体温度降低，压力变小，而使得橡皮会缩收(图5)。 如此，不断使移气器自由上下移动，即可看见此时橡皮会不断膨胀及收缩。 由此，可知移气器的功用主要在於移动气体，使气体在冷热两端之间来回流动。国立成功大学航太系郑金祥教授把 Displacer 命名為”移气器”，实在更為贴切，也比较不容易混淆，比较不会使人误以為它的作用跟输出功率的动力活塞一样。
