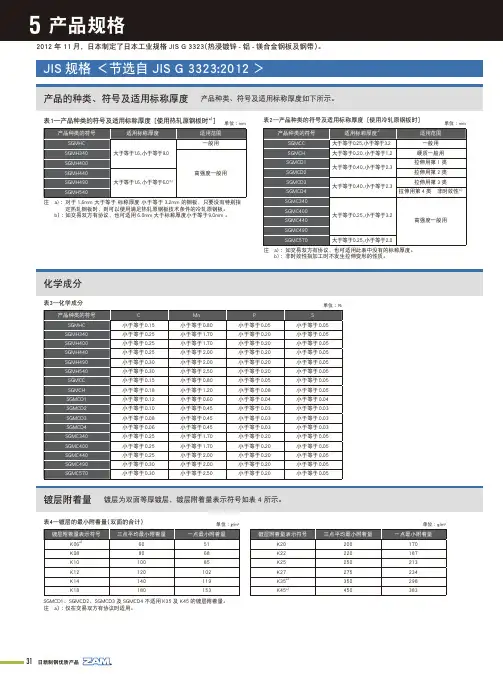

热浸镀锌薄钢板及钢带
种类及记号使用的原板厚度
A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种
B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A
热轧板
种类的记号适用原板厚度适用
SGHC 1.6以上，6.0以下一般用途
SGH340 高强度一般用途
SGH400
SGH440
SGH490
SGH540
厚度在1.6mm到3.2mm，没有特殊要求的话，
冷轧板
种类的记号适用原板厚度适用SGCC 0.25~3.2 一般用途
SGCH 0.11~1.0 硬质一般用途
SGCD1 0.40~2.3 深冲1类
SGCD2 深冲2类
SGCD3 0.60~2.3 深冲3类
SGCD4 深冲4类，非时效性
SGC340 0.25~3.2 高强度一般用途
SGC400
SGC440
SGC490
SGC570 0.25~2.0
使用原板厚度根据买卖双方协定，在表内数据以外也可以
非时效性是加工时不发生拉伸应变的特性
化学成分
板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫
镀层
镀层的种类分为非合金化和合金化两种
合金化为，镀层加热后，使镀层成为铁和锌的合金
镀层的记号和附着量
镀层区别镀层附着记号3点平均值最小值一点最小值
SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18
三点平均值为，测试三次的平均值
一点最小值为，测试一次的最小值
板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上
镀层的表面处理
非合金化的表面处理种类及记号
种类记号说明
常规锌花R 镀锌的结晶凝固过程中生成的锌花
微型锌花Z 将锌花极力微小化
平整处理，
根据客户要求进行平整处理。
镀层紧贴性
弯曲180，试验片边缘7mm以内的部分不发生脱落。客户有特殊要求的，按客户要求进行。
化学合成处理
板，瓦纹片，钢卷的化学合成处理的种类和记号如下表
买卖双方协定后，使用下表以外的方法也可以
化学合成处理记号
铬酸盐处理 C
磷化处理P
非铬酸盐处理NC
非铬酸盐的磷化处理NP
不处理M
磷化处理是为了提高抗腐蚀性，磷化处理之后再进行铬酸盐处理
非铬酸盐处理是不含六价铬的处理方式
非铬酸盐的磷化处理是磷化处理后，进行不含六价铬的处理
涂油
板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X
机械性质
弯曲性拉伸特性
弯曲性适用于非合金化镀层，不适用于合金化镀层
原板厚度小于0.25mm拉伸特性不适用
弯曲性180度弯曲，试验片边缘7mm以内的部分，不开裂、损坏
拉伸特性
拉伸
原板厚度方向耐力拉伸强度
压缩方向
压缩方向或
者与压缩方向垂直
括弧内为参考值，使用买卖双方协定后的数值也可以
括弧内为参考值，使用买卖双方协定后的数值也可以
SGCD4板及钢卷，制造6个月内，加工时不发生拉伸应变
尺寸及允许差
标准原板厚度
括弧内的数值适用于非合金化镀层Z18以上对应的镀层附着量买卖双方协定，0.65mm及0.75mm作为标准原板厚度也可。
标准宽度及板的标准长度
标准宽度板的标准长度
762 1829，2134，2438，2743，3048，3353，3658
914 1829，2134，2438，2743，3048，3353，3658
1000 2000
1219 2438，3048，3658
1524 3048
1829 3658
钢卷除了以上尺寸，610mm也是标准宽度
尺寸允许差
产品厚度的允许差
产品厚度允许差为原板厚度加上下表中的数值后保留小数点后两位
产品厚度的是定方位为边缘向内25mm的内部任意点
镀层厚度
非合金化镀层
镀层
附着
量的
记号
Z06 Z08 Z10 Z12 Z14 Z18 Z20 Z22 Z25 Z27 Z35 Z37 Z45 Z60
镀层厚度0.0
13
0.0
17
0.0
21
0.0
26
0.0
29
0.0
34
0.0
40
0.0
43
0.0
49
0.0
54
0.0
64
0.0
67
0.0
80
0.1
02
合金化镀层
镀层附着
量的记号
F04 F06 F08 F10 F12 F18 镀层厚度0.008 0.013 0.017 0.021 0.026 0.034
产品厚度允许差
原板厚度宽度括弧内为参考值，使用买卖双方协定后的数值也可以
宽度允许差
宽度
1500以上
括弧内为参考值，使用买卖双方协定后的数值也可以
长度允许差为0~15mm
形状
平板及钢卷的横向弯曲如图1，最大值如下表。但钢卷在费正常部位弯曲则不适用。横向完全的测定可以省去，但客户要求的话，那必须进行。
长度小于2000mm的平板长度2000mm以上的平板钢卷
宽度钢卷
直角度
平板的直角度如图2中的A/B*100（%），得出的数值不得超过1%
B
A
平整度
板的平整度，扭曲度的最大值减去制品厚度得出。
扭曲的部分不同，有不同的说法，弯曲，波纹，边缘起伏，中间起伏
钢卷的平整度
根据以上两表，但弯曲不适用。
质量
板的质量通常以公斤为单位
钢卷的实测质量或者计算质量以公斤为单位
板及钢卷的质量计算方法如下表
计算顺序计算方法结果
原板的基本质量kg/mm*m2 7.85（厚度1mm，面积1m2）—
原板的单位质量kg/m2 原板的基本质量*原板厚度取小数点后四位镀层后的单位质量kg/m2 原板的基本质量+镀层基本质量取小数点后四位板板的面积m2 宽*长取小数点后四位每片的质量kg 镀层后的单位质量*面积取小数点后三位每批次质量每片质量*批次片数取整数
总质量各批次总和得出整数
钢卷钢卷单位质量kg/m 镀层后的单位质量*宽度取小数点后三位每个钢卷质量kg 钢卷单位质量*长度取整数
总质量kg 个钢卷的总和得出整数
质量计算时，镀层的基本质量
非合金化镀层单位kg/m2
镀层
附着
量的
记号
Z06 Z08 Z10 Z12 Z14 Z18 Z20 Z22 Z25 Z27 Z35 Z37 Z45 Z60
镀层的基本质0.0
90
0.1
20
0.1
50
0.1
83
0.2
03
0.2
44
0.2
85
0.3
05
0.3
50
0.3
81
0.4
58
0.4
81
0.5
65
0.7
22
合金化镀层
镀层附着
量的记号
F04 F06 F08 F10 F12 F18
镀层的基
本质量
0.060 0.090 0.120 0.150 0.183 0.244 板的质量计算的允许差
一组的计算质量Kg 允许差%
不满600 ±10
600~2000 ±7.5
2000以上±5
镀层和原板的种类相同，尺寸也相同，作为一组计算
外观
板及钢卷上没有影响使用的缺陷。表面缺陷不特指的话，就是需要保证耐久性的一面。但钢卷因为没有去除缺陷的机会，含有焊接处，部分变色等若干非正常部分等也可以。
热镀锌钢板和电镀锌钢板的区别 根据镀锌方式、生产工艺以及镀锌量的不同，又分为热浸镀锌钢板（GI）和电解镀锌钢板（EG），它们在各方面的特性都存在着较大的差异： 从外观来看，EG的表面光亮度要比GI好，不过通过净面处理，GI也可以达到很好的光亮度； GI的镀锌层与钢板间可以形成一层锌铁合金，可以使镀锌层更为牢固，而EG的镀锌层较薄，无法形成锌铁合金层，因而GI的防腐蚀及防锈蚀特性要优于EG； GI的镀锌量可以达到每平方米45克以上，而EG的镀锌量只有20克左右，镀锌量的多少将会直接影响到钢板的防辐射及抗氧化能力； 相比EG而言，GI对电磁波尤其是对低频电磁波具有更强的吸附性，同时这种材料还具有更好的散热性和导电性，可有效的抵御高频电磁波。 电镀的像水银一样亮，热镀的发乌。锌易溶于酸，也能溶于碱，故称它为两性金属，锌在干燥的空气中几乎不发生变化，在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜，在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高湿高温含有机酸气氛里，镀锌层极易被腐蚀。 锌的标准电极为-0.76V，对钢铁来说，新镀层属于阳极性镀层。它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层关系甚大。 镀锌层经钝化处理。染成或涂覆护光剂后，能显著提高其防护性和装饰性。近年来，随着镀锌工艺的发展，高性能镀锌层光亮剂的采用，镀锌已从单纯的防护目的进入防护装饰性应用。最主要的就是一个是电镀的，电镀锌成本较高，表面好，耐指纹，耐腐蚀，做表面产品精细度较高的，一般用电镀锌。两者最大的区别在于锌层形成原理不一样 热镀锌：锌层生成原理锌铁合金层、纯锌层、氧化层。 电镀锌：锌层生成原理锌原子沉积、达到原子生长点以后形成镀锌层。 电镀锌与热镀锌的区别： 1.厚度不同，电镀锌锌层较薄，热镀锌锌层较厚（厚很多）； 2.外观不同，电镀锌外观平整光亮，热镀锌外观粗糙光泽差； 3.应用环境不同，电镀锌用于一般场合，热镀锌用于室外等场合； 4.防腐蚀的保护能力不同，电镀锌不如热镀锌保护能力强。 应用：电镀锌用于各行业的一般防腐蚀的场合，热镀锌用于户外要求耐腐蚀性强的场合。
宝山钢铁股份有限公司企业标准 连续热镀铝锌合金镀层钢板及钢带 (Q/BQB 425-2009 代替Q/BQB425-2005) 1 范围 本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。 本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222-2006 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228-2002 金属材料室温拉伸试验 GB/T 232-1999 金属材料弯曲试验方法 GB/T 1839-2008 钢产品镀锌层质量试验方法 GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法 Q/BQB 400 冷轧产品的包装、标志及检验文件 Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差 3 术语和定义 3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating 连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。 3.2拉伸应变痕 stretcher strain marks 冷加工成形过程中，由于时效的原因，钢板或钢带出现不均匀变形，导致钢板或钢带发生局部塑性变形，最终会在钢板或钢带表面呈现与拉伸方向成一定角度的一系列平行线状的褶皱或不规则折线、不规则表面扭曲等有损表面外观质量的缺陷。 4 分类和代号
热镀锌带钢被忽视的几种缺陷分析 摘要：本文重点讨论一些被钢厂忽视，但用户反映较强烈的缺陷供生产厂相关人员引起足够重视，如边部暗影、规格印、钝化非钝化混料、涂油量控制不足等方面的问题进行讨论，旨在提高产品适用性，提高用户满意度最终达到提升产品竞争力的目的。 关键词：热镀锌；汽车板；缺陷 Analysis of several defects in hot-dip galvanized strip Song Lichun (BX Steel Plates Co., Ltd.,Liao Ning BenXi 117000) Abstract: this paper focuses on some neglected by steel mills, but users reflect strong defects for the relevant personnel of the factory to pay enough attention to, such as edge shadow, specification printing, passivation of non-passivation mixture, insufficient control of the amount of oil coating, and so on. Keywords: hot dip galvanizing; automobile plate; defect 1 引言 热镀锌带钢因其具有的优良防锈蚀性已广泛用于汽车、家电等行业。尤其在家电行业已越来越得到更为广泛的应用。随着我国家电工业的迅速发展，已具备了全球最具竞争力的行业，各家电企业对热镀锌材料的要求更加严格。表面质量几乎达到无缺陷要求，各钢厂也在全力适应这种要求，热镀锌带钢生产过程的常见缺陷如脱锌、漏镀、锌疤、辊印、划伤等缺陷已引起钢厂方面的足够重视，本文不再赘述。本文重点对一些被钢厂忽视又被用户不能接受的缺陷进行讨论，以引起相关人员的重视，避免类似缺陷的产生，从而提高产品竞争力。 2 热镀锌板几种被忽视的缺陷分析 2.1边部暗影 2.1.1边部暗影形态 图1 、2 边部暗影 边部暗影通常出现在一侧或两侧，与主板面有较明显色差，距边部距离不等此起彼伏，类似山峰状，带钢两侧或轮流出现，边部暗影整卷存在。 2.1.2边部暗影成因 这种缺陷未在生产厂生产过程发现，在用户配送加工开卷时即发现，经过详细多次对外包装及原卷观察，所有的有边部暗影都出现在钝化产品，未发现非钝化产品由此缺陷，根据暗影形貌确认为钢厂生产过程造成，即带钢经光整后烘干不良（即边部水迹残留）进入钝化后痕迹保留，涂油卷曲过程未显现，到用户开卷时暴露。 轻微的板型不良、烘干温度不足、挤干辊不到位或挤干辊状态不良是产生边部暗影的主要原因， 2.1.3边部暗影控制措施 操作人员定时观察光整烘干后带钢表面状态，及时检查确认烘干温度，调整确认挤干辊表面状态，发现不良及时换辊。 2.2规格印 2.2.1规格印成因 规格印对现在的各种用户来说是一个不可接受的缺陷，规格印是由于热镀锌
镀锌钢板的质量检验标准 一．镀锌钢板的质量检验标准 按生产及加工方法，镀锌钢板可分为以下几类[1]：热浸镀锌钢板（俗称镀锌铁皮）、电镀锌钢板、单面或双面差厚镀锌钢板、合金复合镀锌钢板等，除上述几种外，还有彩色镀锌钢板（通俗地称为彩板）、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。此外，按用途可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深拉伸用等镀锌钢板。 优质品级镀锌板的质量要求包括规格尺寸、外观、镀锌量、化学成份、板形、机械性能和包装等几个方面。 1．包装 分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子捆扎，捆扎牢靠，以防内装镀锌板相互摩擦 2．规格尺寸 有关产品标准（以下述及）都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。另外，板的宽度和长度、卷的宽度也可按用户要求确定。 3．外观 表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。切成定尺长度的镀锌板及镀锌卷板不得存在影响使用的缺陷（以下详述），但卷板允许有焊接部位等若干不正常部分。
4．镀锌量 镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。有两面镀锌量相同（即等厚镀锌）和两面镀锌量不同（即差厚镀锌）两种。镀锌量的单位为g/m2。 5．机械性能 （1）抗拉试验：一般说来，只有结构用、拉伸用和深拉伸用镀锌板有抗拉性能要求。 （2）弯曲试验：是衡量薄板工艺性能的主要项目。但各国标准对各种镀锌板的要求并不一致。一般要求镀锌板弯曲180o后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂。 6．化学成份 对镀锌基板的化学成份的要求，各国标准规定不同。如日本就不要求，美国则要求。 一般不作成品检验。 7．板形 衡量板形好坏有两个指标，即平直度和镰刀弯。板的平直度和镰刀弯的最大允许值标准有一定规定。 下面列出有关镀锌板的国外主要标准，以作参考[4，5]： JIS G3302 镀锌钢板 JIS G3313 电镀锌钢板及钢带 ASTM A525 热浸镀锌薄钢板的一般要求 ASTM A526 商业级热镀锌薄钢板
湖北关于成立年产xx吨镀锌钢带公司 可行性报告 规划设计/投资方案/产业运营
报告摘要说明 镀锌带钢是把冷轧或热轧，长而窄的长条钢板不同程度的镀上一层叫 做(锌)的原料。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热 镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结 构紧密的锌一铁合金层。合金层与纯锌层、带钢基体融为一体。故其耐腐 蚀能力强。一般用来制作钢管，如:大棚管、饮水管、暖气管、煤气输送管;还可以应用于建筑、轻工、汽车、农牧渔业及商业等行业。 xxx投资公司由xxx科技发展公司（以下简称“A公司”）与xxx 实业发展公司（以下简称“B公司”）共同出资成立，其中：A公司出资1200.0万元，占公司股份60%；B公司出资800.0万元，占公司股 份40%。 xxx投资公司以镀锌钢带产业为核心，依托A公司的渠道资源和B 公司的行业经验，xxx投资公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx投资公司计划总投资17507.11万元，其中：固定资产投资13534.57万元，占总投资的77.31%；流动资金3972.54万元，占总投资的22.69%。 根据规划，xxx投资公司正常经营年份可实现营业收入35694.00 万元，总成本费用28519.00万元，税金及附加333.00万元，利润总
额7175.00万元，利税总额8497.66万元，税后净利润5381.25万元，纳税总额3116.41万元，投资利润率40.98%，投资利税率48.54%，投 资回报率30.74%，全部投资回收期4.75年，提供就业职位708个。 中国的带钢热镀锌面临着产能过剩、盲目引进国外高级机组、缺乏市 场规范等问题，带钢热镀锌行业市场竞争激烈。但带钢热镀锌本身潜力充足，市场前景良好，又使得许多民营企业跟风进入市场。中国腐蚀与防护 学会热浸镀专业委员会资深委员、教授级高工李九岭先生认为带钢热镀锌 行业的主要趋势是向大型化专业化发展，小规模、工艺落后的生产线将被 淘汰。
==> 下载标准原文(PDF) <== 连续热镀锌/锌铁合金钢板及钢带 (Q/BQB 420-2003 代替Q/BQB 420－2001 Q/BQB 422－2000 BZJ 421－1999) 1 范围 本标准规定了连续热镀锌/锌铁合金钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。 本标准适用于宝山钢铁股份有限公司以冷连轧或热连轧钢带为基板，通过连续热镀工艺生产的热镀锌/锌铁合金钢板及钢带，以下简称钢板及钢带。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228－2002 金属材料 室温拉伸试验方法 GB/T 232－1999 金属材料 弯曲试验方法 GB/T 1839－1993 钢铁产品镀锌层质量试验方法 GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 5027－1999 金属薄板和薄带塑性应变比（r值）试验方法 GB/T 5028－1999 金属薄板和薄带拉伸应变硬化指数（n值）试验方法 GB/T 8170－1987 数值修约规则 Q/BQB 301-2003 热连轧钢板及钢带的尺寸、外形、重量及其允许偏差 Q/BQB 400-2003 冷轧产品的包装、标志及质量证明书 Q/BQB 401-2003 冷连轧钢板及钢带的尺寸、外形、重量及其允许偏差 3 术语和定义 3.1 纯锌镀层 热镀锌生产线上生产的由纯锌组成的镀层（锌液槽中的锌含量不小于97%）。 3.2 锌铁合金镀层 热镀锌生产线上生产的通过合金化处理在整个镀层上所形成的锌铁合金层，镀层中铁含量为7～15％。 3.3 加磷高强度钢 在低碳钢或超低碳钢中通过添加一定量的磷、锰等固溶强化元素来提高强度，同时这种钢又具有较好的成形性能。 3.4 烘烤硬化高强度钢 在低碳钢或超低碳钢中保留一定量的固溶碳原子，必要时可通过添加磷等固溶强化元素来提高强度，钢板成形后经涂漆烘烤处理其强度会进一步提高，同时这种钢板还具有较好的成形性能。 4 分类和代号 4.1 钢板及钢带按用途区分如表1所示。 表1 牌 号 主要用途 特点 DC51D+Z(St01Z,St02Z,St03Z) DC51D+ZF 一般用 低碳钢和/或超 低碳钢 DD51D+Z(St01ZR,St02ZR) DC52D+Z(St04Z),DC52D+ZF 冲压用 DC53D+Z(St05Z) DC53D+ZF 深冲用超低碳钢 DC54D+Z(St06Z) DC54D+ZF 特深冲用 DD54D+Z(St06ZR) DC56D+Z(St07Z) DC56D+ZF 超深冲用S220GD+Z,S220GD+ZF S250GD+Z,S250GD+ZF S280GD+Z(StE280-2Z) S280GD+ZF S320GD+Z,S320GD+ZF S350GD+Z (StE345-2Z) S350GD+ZF S550GD+Z,S550GD+ZF 结构用 碳素钢或低合 金钢 H220PD+Z,H220PD+ZF 冷成形用 加磷高强度钢 H260PD+Z,H260PD+ZF H300LAD+Z,H300LAD+ZF H340LAD+Z(HSA340Z),H340LAD+ZF H380LAD+Z, H420LAD+Z(HSA410Z) 低合金高强度 钢 HR340LAD+Z(HSA340ZR) HR420LAD+Z(HSA410ZR) H180YD+Z,H180YD+ZF H220YD+Z,H220YD+ZF H260YD+Z,H260YD+ZF 超低碳高强度
镀锌： 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。主要采用的方法是热镀锌。 锌易溶于酸，也能溶于碱，故称它为两性金属。锌在干燥的空气中几乎不发生变化。在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。 镀锌钢板： 镀锌钢板是表面有热浸镀或电镀锌层的焊接钢板，一般广泛用于建筑、家电、车船、容器制造业、机电业等。 镀锌钢格板： 镀锌钢格板就是钢格板生产出来以后，进行的防锈处理。有热镀锌钢格板和电镀锌钢格板2种。镀锌钢格板具有通风透光、防滑，承载力强，美观耐用，易于清扫，安装简便等优点。 文章论述了钢格板的性能，钢格板的经济选型及其综合的技术经济分析。在冶金、矿山、石油、电力与工业领域以及一些民用领域中，钢格板作为一种新型建材正得到日益广泛的应用。所谓新材料，其实在国外已有几十年以上的历史，不过在中国得到广泛应用也只是近10年的事。但就象铝合金门窗一样，与传统材料相比，人们习惯上还是将其称作新材料。 电镀锌和热镀锌： 我们常说的镀锌钢格板有两种：注意区分
热镀锌----又称为热浸镀锌，他是在高温下把锌锭融化，在放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层。热镀锌的优点在于他的防腐能力强，镀锌层的附着力和硬度较好。产品镀锌后重量有所增加，我们常说的上锌量，也主要是针对热镀锌来说的。 “冷镀”----“电镀”，即把锌盐溶液通过电解，使铁离子和锌离子进行置换反映，一般来说不用加热，上锌量很少，遇到潮湿环境很容易生锈。
青岛关于成立镀锌钢带公司 可行性报告 规划设计/投资分析/产业运营
报告摘要说明 镀锌带钢是把冷轧或热轧，长而窄的长条钢板不同程度的镀上一层叫 做(锌)的原料。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热 镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结 构紧密的锌一铁合金层。合金层与纯锌层、带钢基体融为一体。故其耐腐 蚀能力强。一般用来制作钢管，如:大棚管、饮水管、暖气管、煤气输送管;还可以应用于建筑、轻工、汽车、农牧渔业及商业等行业。 xxx投资公司由xxx公司（以下简称“A公司”）与xxx公司（以 下简称“B公司”）共同出资成立，其中：A公司出资440.0万元，占 公司股份70%；B公司出资190.0万元，占公司股份30%。 xxx投资公司以镀锌钢带产业为核心，依托A公司的渠道资源和B 公司的行业经验，xxx投资公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx投资公司计划总投资11372.74万元，其中：固定资产投资8522.88万元，占总投资的74.94%；流动资金2849.86万元，占总投 资的25.06%。 根据规划，xxx投资公司正常经营年份可实现营业收入22720.00 万元，总成本费用17954.08万元，税金及附加215.51万元，利润总 额4765.92万元，利税总额5638.80万元，税后净利润3574.44万元，
纳税总额2064.36万元，投资利润率41.91%，投资利税率49.58%，投 资回报率31.43%，全部投资回收期4.68年，提供就业职位397个。 2003年到2016年10几年时间，在中国大地上猛增长500多条热镀锌线，其生产能力爆炸性增长近20倍，这种急风暴雨式的增长速度不仅在中国，乃至全世界也是个奇迹。奇迹产生的根本原因是热镀锌板高额利润的 强大吸引力。带钢热镀锌在中国起步晚，数十年仅被四家大的国营企业所 垄断，发展速度缓慢。直到上世纪末生产能力只有230万吨，供需矛盾十 分尖锐，使市场旺销势头强劲，给热镀锌板销售市场带来巨大的利润空间。若用国内技术、全部国产设备上马一条热镀锌线，半年到一年就可以收回 投资成本，这是做任何生意无法达到的投资效果。由此，引起了国内各行 各业投资商的高度重视，进而引发了向带钢热镀锌行业的投资热，迅速刮 起了这场席卷全国的热镀锌线建设大风暴。
简述连续热镀锌带钢的工艺流程及生产控制 简述连续热镀锌带钢的工艺流程及生产控制 摘要：随着世界各国经济水平的增长，汽车工业已越来越显示出其支柱产业的地位，而代表汽车行业发展水平的轿车工业的发展更是日新月异到1996年全球汽车产量已高达53.398×106辆。自1975年美国首次把热镀锌板应用于汽车制造业的20多年间，世界各汽车生产大国都在努力开发和研制以防腐蚀为目标，并综合考虑焊接性、涂敷性和成型性的高质量热镀锌板。使热镀锌板在汽车制造所用钢材的比例不断上升。 关键词：热镀锌工艺控制 1、镀锌的目的和作用 钢材的防腐问题，随着国家工业化的发展，在整个国民经济中具有重要的经济意义。腐蚀会造成极大的经济损失。据统计，世界上每年因腐蚀而报废的金属制品重量大约相当于金属年产量的三分之一，即使考虑在腐蚀报废的金属制品中有三分之二可以回收，每年也还有相当于年产量大约百分之十的进入被腐蚀损失掉了。何况腐蚀损失的价值是不能仅仅已损失了多少金属来计算的。因为，被腐蚀报废的金属制品的制造价值往往要比金属本身的价值好得多。因此，为了节约钢材，必须解决钢材的腐蚀问题。热镀锌薄板在不同的环境气氛中，主要进行两种腐蚀，即：化学腐蚀：金属同周围介质发生直接的化学作用，例如，干燥气体及不导电的液体介质对锌所起的化学作用。电化学腐蚀：金属在潮湿的气体以及导电的液体介质中，由于电子的流动而引起的腐蚀。腐蚀的结果是产生白锈。白锈的主要成分为氧化锌、氯化锌、硫化锌、硫酸锌、碳酸锌等腐蚀产物。 钢板之所以进行热镀锌，是因为锌在腐蚀环境中能在表面形成耐腐蚀性良好的薄膜。它不仅保护了锌层本身，而且保护了钢基。所以，经热镀锌之后的钢材，大大地延长了使用寿命。 2、典型热镀锌钢卷工艺流程 热镀锌钢卷的产品品种很多，生产工艺流程亦各有特点。其中应
内蒙古科技大学 本科生课程论文 题目：连续热镀锌工艺的现状及发展学生姓名： 学号： 专业：材料成型机控制工程 班级： 指导老师：
连续热镀锌工艺的现状及发展 摘要 本文主要是介绍了带钢连续热镀锌工艺及其改进，包括热镀锌工艺流程、以及热镀锌的核心设备及改进设备和连续热镀锌退火设备的技术进步，发展了热镀锌保护气体的技术和常用的几种热镀锌钢板生产技术以及锌金属制品概况及技术，讨论了新型热镀锌材料的开发，指出了国内外发展状况及差距，介绍连续热镀锌产品发展趋势，以及对连续热镀锌产品。 关键词: 连续热镀锌; 工艺技术; 合金化; 高强钢 Current process and technology investigation situation in the field of steel strip continuous hot-dip galvanization Abstract This paper mainly introduces the hot dip galvanizing process and its improvement, technological progress includes hot dip galvanizing process, as well as the core equipment of hot dip galvanizing and improved equipment and continuous hot dip galvanizing annealing equipment, development of hot dip galvanizing protective gas technology and several commonly used galvanized steel production technology and of zinc metal products and technology, discussion the development of new hot dip galvanized material, and points out the development status and the gap between China and abroad, the development trend of continuous hot dip galvanized products, as well as to the continuous hot dip galvanized products. 前言 热镀纯锌( GI, galvanized) 产品及其合金化( GA, galvannealed) 产品具有优良的耐蚀性能, 成本也相对较低, 而且随着热镀锌技术的进步, 其产品表面质量几乎可以与电镀锌产品相媲美, 因而在汽车上得到了广泛地应用。目前,
热镀锌缺陷 镀锌缺陷是由于设备运转失常或者操作控制不良造成的。此类缺陷一般可以排除，常见的有下列几种： 一、锌粒 在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。通过X射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物，其组成为FeZn10，近似相的结构。 形成锌粒的主要原因是： 1)底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。 2)锌液温度过高，例如超过470℃时，使底渣浮起。 3)锌液中铝(A1)含量过高时，会降低铁在锌液中的溶解度(锌液中的铝含量低于O.15％时，铁的溶解度为O.03％)。此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。 消除锌粒缺陷的措施有： 1)按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。 2)降低锌液温度，使其保持在440～450℃。 3)缩短镀锌原板的库存时间，减轻带钢表面的氧化。 4)降低锌液中铝含量，使铝含量保持在0．1％左右。 5)降低带钢入锌锅温度，使之维持在460℃左右。 二、厚边 当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。 根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下(带钢速度低于60米／分)形成，称为低速厚边。而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。 高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。适当调整气刀角度即可排除 此缺陷。 带钢运行速度低于60米／分时，就可能产生厚边缺陷。特 别是当带钢速度降到30米／分以下时，由于喷嘴两端的气流向 外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量 比中部小，所以形成厚边缺陷。这时，镀锌板每面边部的锌层重 量往往比中部的锌层重量多15克／米z左右。为了消除厚边缺 陷，可在带钢边部装设附加喷嘴来增加带钢边部 的喷气压力，根据经验，当喷气压力超过0.15 公斤／厘米2时，
文件编制部门 热镀锌钢板技术规
文件修订信息记录表
目录 一. 目的................................................. .... ..........4 二. 适用围................................................ .... ........4 三. 引用/参考标准或资料....................................... .... ......4 四. 术语及其定义.............................. ............. .... ........4。 五. 热镀锌钢板的技术要求...................................... .. (5) 1 常用牌号及化学成分............................................5 2 力学性能......................................................7 3 拉伸应变痕....................................................7 4 锌层附着性能..................................................7 5 表面质量......................................................8 6 表面处理......................................................8 7 镀层重量......................................................9 8 不平度....................................................... 9 9 尺寸允许偏差. (10) 六. 检验和试验............................................... (11) 1 试验方法..................................................... 11 2 检验规则..................................................... 11 3 检验报告..................................................... 11 4 封样........................................................ 12 5 说明.. (12)
热镀锌钢板和电镀锌钢 板的区别 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
热镀锌钢板和电镀锌钢板的区别 根据镀锌方式、生产工艺以及镀锌量的不同，又分为热浸镀锌钢板（GI）和电解镀锌钢板（EG），它们在各方面的特性都存在着较大的差异： 从外观来看，EG的表面光亮度要比GI好，不过通过净面处理，GI也可以达到很好的光亮度； GI的镀锌层与钢板间可以形成一层锌铁合金，可以使镀锌层更为牢固，而EG的镀锌层较薄，无法形成锌铁合金层，因而GI的防腐蚀及防锈蚀特性要优于EG； GI的镀锌量可以达到每平方米45克以上，而EG的镀锌量只有20克左右，镀锌量的多少将会直接影响到钢板的防辐射及抗氧化能力； 相比EG而言，GI对电磁波尤其是对低频电磁波具有更强的吸附性，同时这种材料还具有更好的散热性和导电性，可有效的抵御高频电磁波。 电镀的像水银一样亮，热镀的发乌。锌易溶于酸，也能溶于碱，故称它为两性金属，锌在干燥的空气中几乎不发生变化，在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜，在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高湿高温含有机酸气氛里，镀锌层极易被腐蚀。 锌的标准电极为-0.76V，对钢铁来说，新镀层属于阳极性镀层。它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层关系甚大。 镀锌层经钝化处理。染成或涂覆护光剂后，能显着提高其防护性和装饰性。近年来，随着镀锌工艺的发展，高性能镀锌层光亮剂的采用，镀锌已从单纯的防护目的进入防护装饰性应用。最主要的就是一个是电镀的，电镀锌成本较高，表面好，耐指纹，耐腐蚀，做表面产品精细度较高的，一般用电镀锌。两者最大的区别在于锌层形成原理不一样 热镀锌：锌层生成原理锌铁合金层、纯锌层、氧化层。 电镀锌：锌层生成原理锌原子沉积、达到原子生长点以后形成镀锌层。电镀锌与热镀锌的区别： 1.厚度不同，电镀锌锌层较薄，热镀锌锌层较厚（厚很多）； 2.外观不同，电镀锌外观平整光亮，热镀锌外观粗糙光泽差； 3.应用环境不同，电镀锌用于一般场合，热镀锌用于室外等场合；
热镀锌 热镀锌（galvanizing）也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工。 热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百七十多年的历史了。近三十年来，伴随着冷轧带钢的飞速发展，热镀锌工业得以大规模发展。 由于锌的标准电极电位负于铁，因此在水和潮湿的空气中镀锌层具有牺牲阳极保护钢基的作用，从而可以大大的延长钢材的使用寿命。在工业上常用的镀锌层有热浸镀锌、电镀锌、机械镀锌和热喷涂（镀）锌等，其中热镀锌约占镀锌总量的95%，热镀锌用锌量在世界范围内占锌产量的40%，在中国约占锌产量的30%左右。 热镀锌是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。热镀锌是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 一、防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。 镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热
镀锌钢板的分类 电镀锌钢板；镀铝锌钢板；热镀锌钢板有什么区别？还有叫什么所谓的“大花”“小花”之分？ 电镀锌钢板：均匀灰色，主要进口 热镀锌钢板：浸镀，亮白色，好象是分大花/小花？ 镀铝锌钢板 用途：因为他们都有良好的耐腐性和外观，可节省电镀或再喷涂可争强耐腐性，但要避免划伤，尽量别焊接。 电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，而且保持了冷轧板的加工性。 用途：家电产品，电脑机壳以及一些门板与面板，上海宝钢可以生产，但锌层质量较国外差很多。 热浸锌钢板(SGCC)：国内尚无钢厂能生产出优质的材料，主要从国外进口的，台湾有chinasteel ,shengyu steel corporation 两家能生产。主要的特性：1>耐蚀性；2>上漆性；3>成形性；4>点焊性。 用途：极为广泛,小家电产品，外观好的地方，但比SECC相比，其价格贵一些，很多厂家为节省成本均改用SECC。 分类锌花分：normal regular spangle 和minimized spangle 还有就是可能通过其镀层来区分：如Z12表示双面镀层量总和120g/mm2 镀铝锌钢板(SGLD)：是一种包含富铝及富锌的多相合金材料。因为铝和锌的特性，使得它比SGCC的有更优异的性能。主要特性： 1>耐蚀性，其能力比SGCC高出很多；2>耐热性；3>热传导及热反射性；4>成型性；5>焊接性. 用途：用在一些要求反射性好的地方，如烤箱内部的反射板，电锅的反射板。台湾的shengyu steel corporation 能够生产。国内还没有能生产的钢厂吧。价格较SGCC贵很多。 还有一种材料是镀铝钢板(SALD)。 SPCC是冷轧板的缩写,Steel Plate Cold rolled Commercial 它有SPCC-SB(平常称之为金光板)和SPCC-SD两种之分吧， S----Standard Skin Pass 标准调质处理 B---Bright(光面的) D---Dull (雾面的) 当然根据用途，可以选用不同种类的冷轧板，如做电锅的外锅就要用能做深抽的spce 颜色区分： SPCC 看上去很暗，－SB这种很亮所以叫金光板 SGCC见过大部分是亮的，小锌花，其实很难看出锌花吧，大锌花很明显的可以看到那种六边形的花块 SGLC颜色上与SGCC差不多，但很显地有小的花斑，很好看的 SALD见过与SGCC差多，但是感觉它要更亮些，有时很难区分的 SECC是这些中最容易区分的，它是那种灰色与以上四种均不同很容易区分 也许每个厂家的进料不一样，可能会不一样的 SPHC应该是steel plate hot rolled commercial 的缩写吧 H-hot rolled 热轧 钢板生产中有热轧和冷轧，冷轧是热轧的后续工艺，但热轧后的产品也可以成为最终产品的。SPCC(单光片),SECC(电解片),是JIS(日本)标准.SECC还分好多种的，大约20多种。有机会传上来
带钢连续热镀锌最新发展趋势 国内外热镀锌技术状况与发展预测分析 目前国外带钢连续热镀生产线有600余条，生产能力超过1.2亿吨，近年来其开工率只有60%。国内宽带钢连续热镀生产线已经发到450条，年生产能力可达到7500多万吨，已经完全由卖方市场转化为买方市场。总体来看其生产技术状况可分为三个层次：初级层次为建材板机组；中级层次为家电板机组；高级层次为轿车板机组。其发展趋势为： 1.向大型化发展 吹气法带钢连续热镀机组的特点是，速度越高表面质量越好；速度越高生产成本越低。所以目前国际上速度180米/分到200米/分，年产量30-80万吨大型机组逐步淘汰了速度50米/分到120米/分，年产量10-15万吨的小型作业线。 1.1.向专业化发展 早期运行的作业线多为厚度跨度大、宽度跨度大、一机多品种的机组，这种类型的机组不利于提高质量降低成本，不是经济型机组，没有市场竞争力。目前一家公司总是建设多条机组进行宽度分工、厚度分工、品种分工，对热镀产品的广泛应用起到促进作用。 1.2.向节能降耗发展 随着市场竞争的加剧，生产成本已成为技术发展关注的焦点。而热镀成本中能耗占20%，锌耗占70%，所以当前在退火炉热能综合利用降低能耗、强化脱脂除铁降低锌耗上都有新的发展。 1.3.向环保清洁生产发展 随着经济发展和人们生活水平的提高，对环境保护提出更高的要求，热镀锌线中碱雾回收、退火炉废气回收、无铅镀锌、无铬钝化、低噪音气刀等技术已经得到推广应用。 1.4.向铝锌硅合金（GL）镀层发展 铝锌硅合金（GL）镀层抗蚀性强，生产成本低，加工性能好，可取代大部分热镀锌板使用领域，所以随着地球上锌资源的枯竭有取代热镀锌板的发展趋势。 2.国内外技术发展比较
1发展 据《2013-2017年中国热镀锌行业发展前景与投资预测分析报告》[1]数据显示由于锌的标准电极电位负于铁，因此在水和潮湿的空气中镀锌层具有牺牲阳极保护钢基的作用，从而可以大大的延长钢材的使用寿命。在工业上常用的镀锌层有热浸镀锌、电镀锌、机械镀锌和热喷涂（镀）锌等，其中热镀锌约占镀锌总量的95%，热镀锌用锌量在世界范围内占锌产量的40%，在中国约占锌产量的30%左右。 热镀锌是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。前瞻网认为热镀锌是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。 随着西部大开发战略的实施，西电东送、西气东输、南水北调、三峡工程、农网及城市电网二网改造等项目的深入展开，我国热镀锌行业已进入新一轮的高速发展阶段。
2原理 1 引言 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 2 热镀锌层防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。 3 热镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。 3技术区别 热镀锌抗腐蚀能力远远高于冷镀锌（又称电镀锌）。热镀锌在几年里都不会生锈，冷镀锌在半年里就会生锈！ 冷镀锌工艺用于保护金属防止腐蚀，为此利用了锌填料的涂料，在利用任何一种涂敷的方法将其涂在被保护表面，干燥之后形成锌填料涂层，在干燥涂层中具有含量的锌（达到95%）。钢铁在冷却的条件下在表面镀锌，而热镀锌是钢管在热浸的条件下对表面镀锌，它的附着力很强，不容易脱落，热镀锌管虽然也出现锈蚀的现象，但在很长的周期可以满足技术、卫生要求. 4生产工序 热镀锌（钢管）生产工艺： 上料→酸洗、水洗→溶剂→烘干→热镀锌→内、外吹→滚标、标识→钝化→检验→包装。 1. 上料： 上料工应检查原料情况： 1、钢管的外表面不得粘有油污（特别是沥青油调合漆等油污），否则会造成大批不合格品。 2、钢管在生产后一定要矫直，消除钢管的内应力。 3、钢管外表面出现凹凸不平的腐蚀不能镀锌，否则将浪费大量盐酸。
热浸镀锌薄钢板及钢带 种类及记号使用的原板厚度 A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种 B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A 热轧板 种类的记号适用原板厚度适用 SGHC 1.6以上，6.0以下一般用途 SGH340 高强度一般用途 SGH400 SGH440 SGH490 SGH540 厚度在1.6mm到3.2mm，没有特殊要求的话， 冷轧板 种类的记号适用原板厚度适用SGCC 0.25~3.2 一般用途 SGCH 0.11~1.0 硬质一般用途 SGCD1 0.40~2.3 深冲1类 SGCD2 深冲2类 SGCD3 0.60~2.3 深冲3类 SGCD4 深冲4类，非时效性 SGC340 0.25~3.2 高强度一般用途 SGC400 SGC440 SGC490 SGC570 0.25~2.0 使用原板厚度根据买卖双方协定，在表内数据以外也可以 非时效性是加工时不发生拉伸应变的特性 化学成分 板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫 镀层 镀层的种类分为非合金化和合金化两种 合金化为，镀层加热后，使镀层成为铁和锌的合金 镀层的记号和附着量 镀层区别镀层附着记号3点平均值最小值一点最小值
SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18 三点平均值为，测试三次的平均值 一点最小值为，测试一次的最小值 板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上 镀层的表面处理 非合金化的表面处理种类及记号 种类记号说明 常规锌花R 镀锌的结晶凝固过程中生成的锌花 微型锌花Z 将锌花极力微小化 平整处理， 根据客户要求进行平整处理。 镀层紧贴性 弯曲180，试验片边缘7mm以内的部分不发生脱落。客户有特殊要求的，按客户要求进行。 化学合成处理 板，瓦纹片，钢卷的化学合成处理的种类和记号如下表 买卖双方协定后，使用下表以外的方法也可以 化学合成处理记号 铬酸盐处理 C 磷化处理P 非铬酸盐处理NC 非铬酸盐的磷化处理NP 不处理M 磷化处理是为了提高抗腐蚀性，磷化处理之后再进行铬酸盐处理 非铬酸盐处理是不含六价铬的处理方式 非铬酸盐的磷化处理是磷化处理后，进行不含六价铬的处理 涂油 板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X 机械性质
