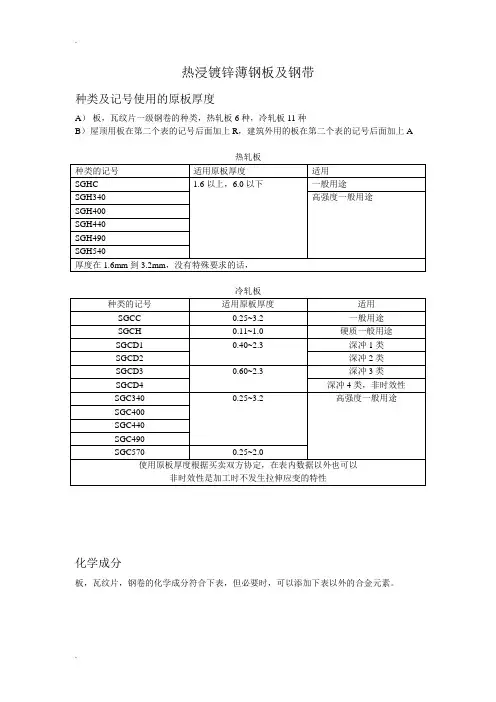

热浸镀锌薄钢板及钢带
种类及记号使用的原板厚度
A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种
B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A
热轧板
冷轧板
SGCD4 深冲4类，非时效性
SGC340 0.25~3.2 高强度一般用途
SGC400
SGC440
SGC490
SGC570 0.25~2.0
使用原板厚度根据买卖双方协定，在表内数据以外也可以
非时效性是加工时不发生拉伸应变的特性
化学成分
板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫
镀层
镀层的种类分为非合金化和合金化两种
合金化为，镀层加热后，使镀层成为铁和锌的合金镀层的记号和附着量
镀层区别镀层附着记号3点平均值最小值一点最小值
SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18 三点平均值为，测试三次的平均值
一点最小值为，测试一次的最小值
板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上
镀层的表面处理
非合金化的表面处理种类及记号
平整处理，
根据客户要求进行平整处理。
镀层紧贴性
弯曲180，试验片边缘7mm以内的部分不发生脱落。客户有特殊要求的，按客户要求进行。
化学合成处理
板，瓦纹片，钢卷的化学合成处理的种类和记号如下表
买卖双方协定后，使用下表以外的方法也可以
不处理M
磷化处理是为了提高抗腐蚀性，磷化处理之后再进行铬酸盐处理
非铬酸盐处理是不含六价铬的处理方式
非铬酸盐的磷化处理是磷化处理后，进行不含六价铬的处理
涂油
板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X
机械性质
弯曲性拉伸特性
热镀锌钢板和电镀锌钢板的区别 根据镀锌方式、生产工艺以及镀锌量的不同，又分为热浸镀锌钢板（GI）和电解镀锌钢板（EG），它们在各方面的特性都存在着较大的差异： 从外观来看，EG的表面光亮度要比GI好，不过通过净面处理，GI也可以达到很好的光亮度； GI的镀锌层与钢板间可以形成一层锌铁合金，可以使镀锌层更为牢固，而EG的镀锌层较薄，无法形成锌铁合金层，因而GI的防腐蚀及防锈蚀特性要优于EG； GI的镀锌量可以达到每平方米45克以上，而EG的镀锌量只有20克左右，镀锌量的多少将会直接影响到钢板的防辐射及抗氧化能力； 相比EG而言，GI对电磁波尤其是对低频电磁波具有更强的吸附性，同时这种材料还具有更好的散热性和导电性，可有效的抵御高频电磁波。 电镀的像水银一样亮，热镀的发乌。锌易溶于酸，也能溶于碱，故称它为两性金属，锌在干燥的空气中几乎不发生变化，在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜，在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高湿高温含有机酸气氛里，镀锌层极易被腐蚀。 锌的标准电极为-0.76V，对钢铁来说，新镀层属于阳极性镀层。它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层关系甚大。 镀锌层经钝化处理。染成或涂覆护光剂后，能显著提高其防护性和装饰性。近年来，随着镀锌工艺的发展，高性能镀锌层光亮剂的采用，镀锌已从单纯的防护目的进入防护装饰性应用。最主要的就是一个是电镀的，电镀锌成本较高，表面好，耐指纹，耐腐蚀，做表面产品精细度较高的，一般用电镀锌。两者最大的区别在于锌层形成原理不一样 热镀锌：锌层生成原理锌铁合金层、纯锌层、氧化层。 电镀锌：锌层生成原理锌原子沉积、达到原子生长点以后形成镀锌层。 电镀锌与热镀锌的区别： 1.厚度不同，电镀锌锌层较薄，热镀锌锌层较厚（厚很多）； 2.外观不同，电镀锌外观平整光亮，热镀锌外观粗糙光泽差； 3.应用环境不同，电镀锌用于一般场合，热镀锌用于室外等场合； 4.防腐蚀的保护能力不同，电镀锌不如热镀锌保护能力强。 应用：电镀锌用于各行业的一般防腐蚀的场合，热镀锌用于户外要求耐腐蚀性强的场合。
宝山钢铁股份有限公司企业标准 连续热镀铝锌合金镀层钢板及钢带 (Q/BQB 425-2009 代替Q/BQB425-2005) 1 范围 本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。 本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222-2006 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228-2002 金属材料室温拉伸试验 GB/T 232-1999 金属材料弯曲试验方法 GB/T 1839-2008 钢产品镀锌层质量试验方法 GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法 Q/BQB 400 冷轧产品的包装、标志及检验文件 Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差 3 术语和定义 3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating 连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。 3.2拉伸应变痕 stretcher strain marks 冷加工成形过程中，由于时效的原因，钢板或钢带出现不均匀变形，导致钢板或钢带发生局部塑性变形，最终会在钢板或钢带表面呈现与拉伸方向成一定角度的一系列平行线状的褶皱或不规则折线、不规则表面扭曲等有损表面外观质量的缺陷。 4 分类和代号
热镀锌带钢被忽视的几种缺陷分析 摘要：本文重点讨论一些被钢厂忽视，但用户反映较强烈的缺陷供生产厂相关人员引起足够重视，如边部暗影、规格印、钝化非钝化混料、涂油量控制不足等方面的问题进行讨论，旨在提高产品适用性，提高用户满意度最终达到提升产品竞争力的目的。 关键词：热镀锌；汽车板；缺陷 Analysis of several defects in hot-dip galvanized strip Song Lichun (BX Steel Plates Co., Ltd.,Liao Ning BenXi 117000) Abstract: this paper focuses on some neglected by steel mills, but users reflect strong defects for the relevant personnel of the factory to pay enough attention to, such as edge shadow, specification printing, passivation of non-passivation mixture, insufficient control of the amount of oil coating, and so on. Keywords: hot dip galvanizing; automobile plate; defect 1 引言 热镀锌带钢因其具有的优良防锈蚀性已广泛用于汽车、家电等行业。尤其在家电行业已越来越得到更为广泛的应用。随着我国家电工业的迅速发展，已具备了全球最具竞争力的行业，各家电企业对热镀锌材料的要求更加严格。表面质量几乎达到无缺陷要求，各钢厂也在全力适应这种要求，热镀锌带钢生产过程的常见缺陷如脱锌、漏镀、锌疤、辊印、划伤等缺陷已引起钢厂方面的足够重视，本文不再赘述。本文重点对一些被钢厂忽视又被用户不能接受的缺陷进行讨论，以引起相关人员的重视，避免类似缺陷的产生，从而提高产品竞争力。 2 热镀锌板几种被忽视的缺陷分析 2.1边部暗影 2.1.1边部暗影形态 图1 、2 边部暗影 边部暗影通常出现在一侧或两侧，与主板面有较明显色差，距边部距离不等此起彼伏，类似山峰状，带钢两侧或轮流出现，边部暗影整卷存在。 2.1.2边部暗影成因 这种缺陷未在生产厂生产过程发现，在用户配送加工开卷时即发现，经过详细多次对外包装及原卷观察，所有的有边部暗影都出现在钝化产品，未发现非钝化产品由此缺陷，根据暗影形貌确认为钢厂生产过程造成，即带钢经光整后烘干不良（即边部水迹残留）进入钝化后痕迹保留，涂油卷曲过程未显现，到用户开卷时暴露。 轻微的板型不良、烘干温度不足、挤干辊不到位或挤干辊状态不良是产生边部暗影的主要原因， 2.1.3边部暗影控制措施 操作人员定时观察光整烘干后带钢表面状态，及时检查确认烘干温度，调整确认挤干辊表面状态，发现不良及时换辊。 2.2规格印 2.2.1规格印成因 规格印对现在的各种用户来说是一个不可接受的缺陷，规格印是由于热镀锌
镀锌板标准、分类、性能介绍 镀锌板标准要根据《单张热镀锌薄钢板》来区别，同时我们也应该知道镀锌是一种经常采用的经济而有效的防锈方法，世界上锌产量的一半左右均用于此种工艺。对于镀锌板这种板材，很多外行人对其了解比较少，接下来变宝网小编来与大家分享更多关于镀锌板的相关知识。 一、镀锌板的分类 ①热浸镀锌钢板。将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板； ②合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到500℃左右，使其生成锌和铁的合金薄膜。这种镀锌板具有良好的涂料的密着性和焊接性； ③电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板； ④单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。 为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板； ⑤合金、复合镀锌钢板。它是用锌和其他金属如铝、铅、锌等制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能； 除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。
二、镀锌板的标准 根据：YB∕T3131-1993《单张热镀锌薄钢板》标准，最薄镀锌板厚度是：0、35㎜。镀锌板厚度规格有：0、35㎜、0、40㎜、0、45㎜三种规格。镀锌板尺寸规格有：710x1420、750×750、750x1500、750x1800、800x800、800x1200、800x1600、850x1700。 三、镀锌板的性能 （1）抗拉试验： ①性能指标：一般说来，只有结构用、拉伸用和深冲用镀锌板有抗拉性能要求。其中结构用镀锌板要求有屈服点、抗拉强度和伸长率等；拉伸用只要求伸长率。具体数值见本节“8”中有关产品标准； ②试验方法：与一般薄钢板试验方法相同，见“8”所提供的有关标准及“普通碳素钢薄钢板”所列的试验方法标准。 （2）弯曲试验：
湖北关于成立年产xx吨镀锌钢带公司 可行性报告 规划设计/投资方案/产业运营
报告摘要说明 镀锌带钢是把冷轧或热轧，长而窄的长条钢板不同程度的镀上一层叫 做(锌)的原料。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热 镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结 构紧密的锌一铁合金层。合金层与纯锌层、带钢基体融为一体。故其耐腐 蚀能力强。一般用来制作钢管，如:大棚管、饮水管、暖气管、煤气输送管;还可以应用于建筑、轻工、汽车、农牧渔业及商业等行业。 xxx投资公司由xxx科技发展公司（以下简称“A公司”）与xxx 实业发展公司（以下简称“B公司”）共同出资成立，其中：A公司出资1200.0万元，占公司股份60%；B公司出资800.0万元，占公司股 份40%。 xxx投资公司以镀锌钢带产业为核心，依托A公司的渠道资源和B 公司的行业经验，xxx投资公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx投资公司计划总投资17507.11万元，其中：固定资产投资13534.57万元，占总投资的77.31%；流动资金3972.54万元，占总投资的22.69%。 根据规划，xxx投资公司正常经营年份可实现营业收入35694.00 万元，总成本费用28519.00万元，税金及附加333.00万元，利润总
额7175.00万元，利税总额8497.66万元，税后净利润5381.25万元，纳税总额3116.41万元，投资利润率40.98%，投资利税率48.54%，投 资回报率30.74%，全部投资回收期4.75年，提供就业职位708个。 中国的带钢热镀锌面临着产能过剩、盲目引进国外高级机组、缺乏市 场规范等问题，带钢热镀锌行业市场竞争激烈。但带钢热镀锌本身潜力充足，市场前景良好，又使得许多民营企业跟风进入市场。中国腐蚀与防护 学会热浸镀专业委员会资深委员、教授级高工李九岭先生认为带钢热镀锌 行业的主要趋势是向大型化专业化发展，小规模、工艺落后的生产线将被 淘汰。
==> 下载标准原文(PDF) <== 连续热镀锌/锌铁合金钢板及钢带 (Q/BQB 420-2003 代替Q/BQB 420－2001 Q/BQB 422－2000 BZJ 421－1999) 1 范围 本标准规定了连续热镀锌/锌铁合金钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。 本标准适用于宝山钢铁股份有限公司以冷连轧或热连轧钢带为基板，通过连续热镀工艺生产的热镀锌/锌铁合金钢板及钢带，以下简称钢板及钢带。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228－2002 金属材料 室温拉伸试验方法 GB/T 232－1999 金属材料 弯曲试验方法 GB/T 1839－1993 钢铁产品镀锌层质量试验方法 GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 5027－1999 金属薄板和薄带塑性应变比（r值）试验方法 GB/T 5028－1999 金属薄板和薄带拉伸应变硬化指数（n值）试验方法 GB/T 8170－1987 数值修约规则 Q/BQB 301-2003 热连轧钢板及钢带的尺寸、外形、重量及其允许偏差 Q/BQB 400-2003 冷轧产品的包装、标志及质量证明书 Q/BQB 401-2003 冷连轧钢板及钢带的尺寸、外形、重量及其允许偏差 3 术语和定义 3.1 纯锌镀层 热镀锌生产线上生产的由纯锌组成的镀层（锌液槽中的锌含量不小于97%）。 3.2 锌铁合金镀层 热镀锌生产线上生产的通过合金化处理在整个镀层上所形成的锌铁合金层，镀层中铁含量为7～15％。 3.3 加磷高强度钢 在低碳钢或超低碳钢中通过添加一定量的磷、锰等固溶强化元素来提高强度，同时这种钢又具有较好的成形性能。 3.4 烘烤硬化高强度钢 在低碳钢或超低碳钢中保留一定量的固溶碳原子，必要时可通过添加磷等固溶强化元素来提高强度，钢板成形后经涂漆烘烤处理其强度会进一步提高，同时这种钢板还具有较好的成形性能。 4 分类和代号 4.1 钢板及钢带按用途区分如表1所示。 表1 牌 号 主要用途 特点 DC51D+Z(St01Z,St02Z,St03Z) DC51D+ZF 一般用 低碳钢和/或超 低碳钢 DD51D+Z(St01ZR,St02ZR) DC52D+Z(St04Z),DC52D+ZF 冲压用 DC53D+Z(St05Z) DC53D+ZF 深冲用超低碳钢 DC54D+Z(St06Z) DC54D+ZF 特深冲用 DD54D+Z(St06ZR) DC56D+Z(St07Z) DC56D+ZF 超深冲用S220GD+Z,S220GD+ZF S250GD+Z,S250GD+ZF S280GD+Z(StE280-2Z) S280GD+ZF S320GD+Z,S320GD+ZF S350GD+Z (StE345-2Z) S350GD+ZF S550GD+Z,S550GD+ZF 结构用 碳素钢或低合 金钢 H220PD+Z,H220PD+ZF 冷成形用 加磷高强度钢 H260PD+Z,H260PD+ZF H300LAD+Z,H300LAD+ZF H340LAD+Z(HSA340Z),H340LAD+ZF H380LAD+Z, H420LAD+Z(HSA410Z) 低合金高强度 钢 HR340LAD+Z(HSA340ZR) HR420LAD+Z(HSA410ZR) H180YD+Z,H180YD+ZF H220YD+Z,H220YD+ZF H260YD+Z,H260YD+ZF 超低碳高强度
2#镀锌铝线---耐指纹板 耐指纹板是在镀锌板表面进行耐指纹处理后得到的一种复合涂层板。耐指纹板的研究和生产起源于日本，在80年代初期进入商品化生产。耐指纹处理最初的目的是为了满足家电领域内用户的要求。在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了耐指纹板。 最初的耐指纹处理是在镀锌铬酸盐钝化膜上形成一层无机系列膜，一般为硅酸盐膜，由此使钢板表面具有耐指纹性。近年来，用户对镀层产品提出了更高的要求，在耐指纹性的同时，还要求接地性、更高的耐指纹性和涂装性能。由此开发了在镀锌钢板铬酸盐皮膜上形成薄膜型有机复合膜的涂层板。有机型和无机型两种耐指纹钢板的性能不同，有机型耐指纹钢板的耐蚀性和接地性比无机型耐指纹钢板好，但耐指纹性指标却差一些。但这两种耐指纹钢板的耐蚀性都能满足家电行业的要求。 耐指纹处理工艺主要有两类：一类是镀锌板经钝化处理后，再在钝化膜上涂有机涂层（耐指纹膜），其涂敷方式主要采用辊涂。另一类是在镀锌的钝化液中添加有机树脂和胶态二氧化硅，镀锌带钢通过钝化槽后在其表面形成具有耐蚀性和耐指纹性的复合涂层，其涂敷方式主要有电解涂敷和辊涂方式。目前国内外一般均采用第一种工艺生产耐指纹板。 传统的耐指纹板基本是以电镀锌板作为基板。随着热镀锌技术和工艺的不断改进与发展，目前热镀锌板的表面质量达到了与电镀锌板相当的程度，而热镀锌板价格低廉，且具有更好的耐蚀性，因此以热镀锌板作耐指纹基板正逐渐成为主流。此外，近年来具多种性能于一体（如耐指纹性，导电性，自润性。涂装性等），能同时满足多种使用要求的有机复合涂层板正得到快速发展。 具有耐指纹性的薄有机涂层钢板的主要用途是各种家电产品的内外板，国内目前对耐指纹板需求量最大的是电脑机箱制造业，估计年消费量在40~50万吨之间。 2#镀锌铝线---小锌花热镀锌板
青岛关于成立镀锌钢带公司 可行性报告 规划设计/投资分析/产业运营
报告摘要说明 镀锌带钢是把冷轧或热轧，长而窄的长条钢板不同程度的镀上一层叫 做(锌)的原料。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热 镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结 构紧密的锌一铁合金层。合金层与纯锌层、带钢基体融为一体。故其耐腐 蚀能力强。一般用来制作钢管，如:大棚管、饮水管、暖气管、煤气输送管;还可以应用于建筑、轻工、汽车、农牧渔业及商业等行业。 xxx投资公司由xxx公司（以下简称“A公司”）与xxx公司（以 下简称“B公司”）共同出资成立，其中：A公司出资440.0万元，占 公司股份70%；B公司出资190.0万元，占公司股份30%。 xxx投资公司以镀锌钢带产业为核心，依托A公司的渠道资源和B 公司的行业经验，xxx投资公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx投资公司计划总投资11372.74万元，其中：固定资产投资8522.88万元，占总投资的74.94%；流动资金2849.86万元，占总投 资的25.06%。 根据规划，xxx投资公司正常经营年份可实现营业收入22720.00 万元，总成本费用17954.08万元，税金及附加215.51万元，利润总 额4765.92万元，利税总额5638.80万元，税后净利润3574.44万元，
纳税总额2064.36万元，投资利润率41.91%，投资利税率49.58%，投 资回报率31.43%，全部投资回收期4.68年，提供就业职位397个。 2003年到2016年10几年时间，在中国大地上猛增长500多条热镀锌线，其生产能力爆炸性增长近20倍，这种急风暴雨式的增长速度不仅在中国，乃至全世界也是个奇迹。奇迹产生的根本原因是热镀锌板高额利润的 强大吸引力。带钢热镀锌在中国起步晚，数十年仅被四家大的国营企业所 垄断，发展速度缓慢。直到上世纪末生产能力只有230万吨，供需矛盾十 分尖锐，使市场旺销势头强劲，给热镀锌板销售市场带来巨大的利润空间。若用国内技术、全部国产设备上马一条热镀锌线，半年到一年就可以收回 投资成本，这是做任何生意无法达到的投资效果。由此，引起了国内各行 各业投资商的高度重视，进而引发了向带钢热镀锌行业的投资热，迅速刮 起了这场席卷全国的热镀锌线建设大风暴。
简述连续热镀锌带钢的工艺流程及生产控制 简述连续热镀锌带钢的工艺流程及生产控制 摘要：随着世界各国经济水平的增长，汽车工业已越来越显示出其支柱产业的地位，而代表汽车行业发展水平的轿车工业的发展更是日新月异到1996年全球汽车产量已高达53.398×106辆。自1975年美国首次把热镀锌板应用于汽车制造业的20多年间，世界各汽车生产大国都在努力开发和研制以防腐蚀为目标，并综合考虑焊接性、涂敷性和成型性的高质量热镀锌板。使热镀锌板在汽车制造所用钢材的比例不断上升。 关键词：热镀锌工艺控制 1、镀锌的目的和作用 钢材的防腐问题，随着国家工业化的发展，在整个国民经济中具有重要的经济意义。腐蚀会造成极大的经济损失。据统计，世界上每年因腐蚀而报废的金属制品重量大约相当于金属年产量的三分之一，即使考虑在腐蚀报废的金属制品中有三分之二可以回收，每年也还有相当于年产量大约百分之十的进入被腐蚀损失掉了。何况腐蚀损失的价值是不能仅仅已损失了多少金属来计算的。因为，被腐蚀报废的金属制品的制造价值往往要比金属本身的价值好得多。因此，为了节约钢材，必须解决钢材的腐蚀问题。热镀锌薄板在不同的环境气氛中，主要进行两种腐蚀，即：化学腐蚀：金属同周围介质发生直接的化学作用，例如，干燥气体及不导电的液体介质对锌所起的化学作用。电化学腐蚀：金属在潮湿的气体以及导电的液体介质中，由于电子的流动而引起的腐蚀。腐蚀的结果是产生白锈。白锈的主要成分为氧化锌、氯化锌、硫化锌、硫酸锌、碳酸锌等腐蚀产物。 钢板之所以进行热镀锌，是因为锌在腐蚀环境中能在表面形成耐腐蚀性良好的薄膜。它不仅保护了锌层本身，而且保护了钢基。所以，经热镀锌之后的钢材，大大地延长了使用寿命。 2、典型热镀锌钢卷工艺流程 热镀锌钢卷的产品品种很多，生产工艺流程亦各有特点。其中应
【注意】关于镀锌板的特点介绍 镀锌板是指表面镀有一层锌的钢板。镀锌是一种经常采用的经济而有效的防锈方法，世界上锌产量的一半左右均用于此种工艺。而且，因为镀锌板价格实惠而且比较有效，所以在生活中经常使用，它的机械性能与普通的钢板也各有不同，所以小编专门整理了有关镀锌板的各种资料，写了这个文章，大家可以继续往下看。 分类 按生产及加工方法可分为以下几类： ①热浸镀锌钢板。将薄钢板浸入熔解的锌槽中 ，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；
②合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到500℃左右，使其生成锌和铁的合金薄膜。这种镀锌板具有良好的涂料的密着性和焊接性； ③电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板； ④单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。 为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板； ⑤合金、复合镀锌钢板。它是用锌和其他金属如铝、铅、锌等制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能； 除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。 主要生产厂及进口生产国家： ①国内主要生产厂：武钢、鞍钢、宝钢黄石、中冶恒通、首钢、攀钢、邯钢、马钢、福建凯景等； ②国外主要生产国有日本、德国、俄罗斯、法国、韩国等。
质量检验标准 优良等级镀锌板的品质请求包含规格尺寸、表面、镀锌量、化学成分、板形、机器机能和包装等几个方面。 1．包装 分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子系缚，系缚牢固，以防内装镀锌板互相磨擦。 2．规格尺寸 有关产物尺度（如下述及）都列明镀锌板保举的尺度厚度、长度和宽度及其容许毛病。别的，板的宽度和长度、卷的宽度也可按用户请求确定。 3．表面 概况状况：镀锌板因为涂镀工艺中处置方法分歧，概况状况也分歧，如普通锌花、细锌花、平坦锌花、无锌花和磷化处置的概况等。切成定尺长度的镀锌板及镀锌卷板不得存在影响使用的缺点（如下胪陈），但卷板容许有焊接部位等多少不畸形部门。 4．镀锌量 镀锌量尺度值：镀锌量是暗示镀锌板锌层厚度的一个广泛采纳的有用法子。有两面镀锌量雷同（即等厚镀锌）和两面镀锌量分歧（即差厚镀锌）两种。镀锌量的单元为g/m2。 5．机器机能 （1）抗拉实验：一般说来，只要布局用、拉伸用和深拉伸用镀锌板有抗拉机能请求。 （2）弯曲实验：是权衡薄板工艺机能的重要名目。但列国尺度对各类镀锌板的请求其实不同等。一般请求镀锌板弯曲180o后，外侧概况不得有锌层离开，板基不得有龟裂及断裂。 6．化学成分 对镀锌基板的化学成分的请求，列国尺度划定分歧。如日本就不请求，美国则请求。一般不作制品查验。 7．板形
内蒙古科技大学 本科生课程论文 题目：连续热镀锌工艺的现状及发展学生姓名： 学号： 专业：材料成型机控制工程 班级： 指导老师：
连续热镀锌工艺的现状及发展 摘要 本文主要是介绍了带钢连续热镀锌工艺及其改进，包括热镀锌工艺流程、以及热镀锌的核心设备及改进设备和连续热镀锌退火设备的技术进步，发展了热镀锌保护气体的技术和常用的几种热镀锌钢板生产技术以及锌金属制品概况及技术，讨论了新型热镀锌材料的开发，指出了国内外发展状况及差距，介绍连续热镀锌产品发展趋势，以及对连续热镀锌产品。 关键词: 连续热镀锌; 工艺技术; 合金化; 高强钢 Current process and technology investigation situation in the field of steel strip continuous hot-dip galvanization Abstract This paper mainly introduces the hot dip galvanizing process and its improvement, technological progress includes hot dip galvanizing process, as well as the core equipment of hot dip galvanizing and improved equipment and continuous hot dip galvanizing annealing equipment, development of hot dip galvanizing protective gas technology and several commonly used galvanized steel production technology and of zinc metal products and technology, discussion the development of new hot dip galvanized material, and points out the development status and the gap between China and abroad, the development trend of continuous hot dip galvanized products, as well as to the continuous hot dip galvanized products. 前言 热镀纯锌( GI, galvanized) 产品及其合金化( GA, galvannealed) 产品具有优良的耐蚀性能, 成本也相对较低, 而且随着热镀锌技术的进步, 其产品表面质量几乎可以与电镀锌产品相媲美, 因而在汽车上得到了广泛地应用。目前,
热镀锌缺陷 镀锌缺陷是由于设备运转失常或者操作控制不良造成的。此类缺陷一般可以排除，常见的有下列几种： 一、锌粒 在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。通过X射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物，其组成为FeZn10，近似相的结构。 形成锌粒的主要原因是： 1)底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。 2)锌液温度过高，例如超过470℃时，使底渣浮起。 3)锌液中铝(A1)含量过高时，会降低铁在锌液中的溶解度(锌液中的铝含量低于O.15％时，铁的溶解度为O.03％)。此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。 消除锌粒缺陷的措施有： 1)按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。 2)降低锌液温度，使其保持在440～450℃。 3)缩短镀锌原板的库存时间，减轻带钢表面的氧化。 4)降低锌液中铝含量，使铝含量保持在0．1％左右。 5)降低带钢入锌锅温度，使之维持在460℃左右。 二、厚边 当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。 根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下(带钢速度低于60米／分)形成，称为低速厚边。而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。 高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。适当调整气刀角度即可排除 此缺陷。 带钢运行速度低于60米／分时，就可能产生厚边缺陷。特 别是当带钢速度降到30米／分以下时，由于喷嘴两端的气流向 外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量 比中部小，所以形成厚边缺陷。这时，镀锌板每面边部的锌层重 量往往比中部的锌层重量多15克／米z左右。为了消除厚边缺 陷，可在带钢边部装设附加喷嘴来增加带钢边部 的喷气压力，根据经验，当喷气压力超过0.15 公斤／厘米2时，
型号:DC51(热镀锌) 热镀锌可分为非合金镀锌和合金化镀锌。 非合金镀锌包括一般用，机械咬口用，深冲用，超深冲用材质。当镀锌量大时，耐腐蚀性优越，可作暴露件用；镀锌量小时，加工性能良好 合金化镀锌包括冲压用、结构用、冷成型用材质，与纯镀锌层相比，合金化热镀锌的涂附性和焊接性能更优越，但在加工过程中易产生粉化剥离 只有上海宝钢生产.低碳钢和/或超低碳钢Q/BQB420 DC51D+Z DC51D+ZF 一般用 DD51D+Z DC52D+Z DC52D+ZF 冲压用 超低碳钢DC53D+Z DC53D+ZF 深冲用 DC54D+Z DC54D+ZF 特深冲用 DD54D+Z DC56D+Z DC56D+ZF 超深冲用 碳素钢或低合金钢S220GD+Z,S220GD+ZF S250GD+Z,S250GD+ZF S280GD+Z,S280GD+ZF S320GD+Z,S320GD+ZF S350GD+Z,S350GD+ZF S550GD+Z,S550GD+ZF 结构用 加磷高强度钢H220PD+Z,H220PD+ZF 冷成形用 H260PD+Z,H260PD+ZF 低合金高强度钢H300LAD+Z,H300LAD+ZF H340LAD+Z,H340LAD+ZF H380LAD+Z,H420LAD+Z HR340LAD+Z HR420LAD+Z 超低碳高强度钢H180YD+Z,H180YD+ZF H220YD+Z,H220YD+ZF H260YD+Z,H260YD+ZF 烘烤硬化高强度钢H180BD+Z,H180BD+ZF H220BD+Z,H220BD+ZF H260BD+Z,H260BD+ZF 冷轧钢板材质介绍 一、普通冷轧板材简介 是由热轧薄板通过冷压力加工而得到的产品。由于经过多道次的冷轧，其表面质量优于热轧薄板，经过热处理后，可得到良好的力学性能。 1、普通冷轧板材的用途分类 根据生产企业的不同需求，通常将冷轧板分为：一般用冷轧板、冲压级冷轧板、深冲、特深冲及超深冲级冷轧板，一般以卷材和平板交货，厚度以毫米表示，宽度一般为：1000mm和1250mm，长度一般为2000mm和2500mm。2、普通冷轧板材的牌号 常用牌号为：Q195、Q215、Q235、08AL、SPCC、SPCD、SPCE、SPCEN、ST12、ST13、ST14、ST15、ST16、DC01、DC03、DC04、DC05、DC06等；ST12：表示为最普通的钢号，与Q195、SPCC、DC01牌号材质基本相同； ST13/14：表示为冲压级的钢号，与08AL、SPCD、DC03/04牌号材质基本相同； ST15/16：表示为冲压级的钢号，与08AL、SPCE、SPCEN、DC05/06牌号材质基本相同。
镀锌板 1.定义 镀锌钢板是为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌板。 2.分类和用途 按生产及加工方法可分为以下几类：①热浸镀锌钢板。将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；②合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到５００℃左右，使其生成锌和铁的合金被膜。这种镀锌板具有良好的涂料的密着性和焊接性；③电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板；④单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；⑤合金、复合镀锌钢板。它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能。 除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。 镀锌钢板按用途又可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深冲用等镀锌钢板。 主要生产厂及进口生产国家： ①国内主要生产厂：武汉、鞍钢、宝钢及广东等；②国外主要生产国有日本、德国、俄罗斯、法国等。 3.尺寸规格 有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。可查阅本节“８” 中所提供的有关产品标准。 4.外观 （１）表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。德国标准还规定有表面级别。 （２）镀锌板应具有良好的外观，不得有对产品使用有害的缺陷，如无镀、孔洞、破裂以及浮渣、超过镀厚、擦伤、铬酸污垢、白锈等。国外标准对具体外观缺陷规定都不十分明确。订货时对一些具体缺陷应在合同上列明。 5.镀锌量 （１）镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。镀锌量的单位为g/ｍ２。日本、美国及德国标准对镀锌薄钢板镀锌量的规定详见表６—７—４。 （２）测定方法：取样要求及试验方法见“８”中有关标准。 6.机械性能 （１）抗拉试验： ２
热镀锌 热镀锌（galvanizing）也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工。 热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百七十多年的历史了。近三十年来，伴随着冷轧带钢的飞速发展，热镀锌工业得以大规模发展。 由于锌的标准电极电位负于铁，因此在水和潮湿的空气中镀锌层具有牺牲阳极保护钢基的作用，从而可以大大的延长钢材的使用寿命。在工业上常用的镀锌层有热浸镀锌、电镀锌、机械镀锌和热喷涂（镀）锌等，其中热镀锌约占镀锌总量的95%，热镀锌用锌量在世界范围内占锌产量的40%，在中国约占锌产量的30%左右。 热镀锌是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。热镀锌是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 一、防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。 镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热
热浸镀锌薄钢板及钢带 种类及记号使用的原板厚度 A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种 B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A 热轧板 种类的记号适用原板厚度适用 SGHC 1.6以上，6.0以下一般用途 SGH340 高强度一般用途 SGH400 SGH440 SGH490 SGH540 厚度在1.6mm到3.2mm，没有特殊要求的话， 冷轧板 种类的记号适用原板厚度适用SGCC 0.25~3.2 一般用途 SGCH 0.11~1.0 硬质一般用途 SGCD1 0.40~2.3 深冲1类 SGCD2 深冲2类 SGCD3 0.60~2.3 深冲3类 SGCD4 深冲4类，非时效性 SGC340 0.25~3.2 高强度一般用途 SGC400 SGC440 SGC490 SGC570 0.25~2.0 使用原板厚度根据买卖双方协定，在表内数据以外也可以 非时效性是加工时不发生拉伸应变的特性 化学成分 板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫 镀层 镀层的种类分为非合金化和合金化两种 合金化为，镀层加热后，使镀层成为铁和锌的合金 镀层的记号和附着量 镀层区别镀层附着记号3点平均值最小值一点最小值
SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18 三点平均值为，测试三次的平均值 一点最小值为，测试一次的最小值 板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上 镀层的表面处理 非合金化的表面处理种类及记号 种类记号说明 常规锌花R 镀锌的结晶凝固过程中生成的锌花 微型锌花Z 将锌花极力微小化 平整处理， 根据客户要求进行平整处理。 镀层紧贴性 弯曲180，试验片边缘7mm以内的部分不发生脱落。客户有特殊要求的，按客户要求进行。 化学合成处理 板，瓦纹片，钢卷的化学合成处理的种类和记号如下表 买卖双方协定后，使用下表以外的方法也可以 化学合成处理记号 铬酸盐处理 C 磷化处理P 非铬酸盐处理NC 非铬酸盐的磷化处理NP 不处理M 磷化处理是为了提高抗腐蚀性，磷化处理之后再进行铬酸盐处理 非铬酸盐处理是不含六价铬的处理方式 非铬酸盐的磷化处理是磷化处理后，进行不含六价铬的处理 涂油 板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X 机械性质
镀锌薄钢板 1.概述（１）定义：为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌钢板。（２）分类和用途：按生产及加工方法可分为以下几类：①热浸镀锌钢板。将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；②合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到５００℃左右，使其生成锌和铁的合金被膜。这种镀锌板具有良好的涂料的密着性和焊接性；③电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板；④单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；⑤合金、复合镀锌钢板。它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能。除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。镀锌钢板按用途又可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深冲用等镀锌钢板。（３）主要生产厂及进口生产国家：①国内主要生产厂：武汉、鞍钢、宝钢及广东等；②国外主要生产国有日本、德国、俄罗斯、法国等。 2.尺寸规格有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。可查阅本节“８”中所提供的有关产品标准。 3.外观（１）表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。德国标准还规定有表面级别。（２）镀锌板应具有良好的外观，不得有对产品使用有害的缺陷，如无镀、孔洞、破裂以及浮渣、超过镀厚、擦伤、铬酸污垢、白锈等。国外标准对具体外观缺陷规定都不十分明确。订货时对一些具体缺陷应在合同上列明。 4.镀锌量（１）镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。镀锌量的单位为g/ｍ２。日本、美国及德国标准对镀锌薄钢板镀锌量的规定详见表６—７—４。（２）测定方法：取样要求及试验方法见“８”中有关标准。 5.化学成分对镀锌板基板的化学成分的要求，各国标准规定不同，如日本就不要求，美国则要求。一般不作成品检验。 6.包装分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子捆扎在托架上。捆扎要牢靠，以防内装镀锌板相互摩擦。 7.有关镀锌板方面的国外主要标准（１）产品标准：ＪＩＳＧ３３０２—９４镀锌钢板；ＪＩＳＧ３３１２—９４涂色镀锌铁皮；ＪＩＳＧ３３１３—９０（９６）电镀锌钢板及钢带；热浸镀锌薄钢板的一般要求；ＡＳＴＭＡ５２６—９０商业级热镀锌薄钢板；ＡＳＴＭＡ５２７—９０（７５）咬合成型级热镀锌薄钢板；ＡＳＴＭＡ５２８—９０深冲级热镀锌薄钢板；屋面和壁板用热浸镀锌薄钢板；ＡＳＴＭＡ４４４—８９沟渠用热镀锌薄钢板；ＡＳＴＭＡ４４６—９３结构级热镀锌薄钢板；ＡＳＴＭＡ５９９—９２冷轧电镀锌薄钢板；ＡＳＴＭＡ６４２—９０热镀锌特殊脱氧深冲级薄钢板；ΓOCＴ７１１８—７８镀锌薄钢板；ＤＩＮEＮ１０１４２-９１部分１低碳钢热镀锌钢带和钢板；ＤＩＮEＮ１０１２-９２部分２热镀锌薄钢板。（２）试验方法标准：ＪＩＳＨ０４０１—８３热浸镀锌试验方法；ＤＩＮ５０９５２—６９热浸镀锌试验方法。 8.机械性能（１）弯曲试验：弯曲试验是衡量薄板工艺性能的主要项目，但各国标准对各种镀锌板的要求并不一致，美国标准除结构级以外，其余均不要求弯曲和抗拉试验。而日本则除结构级、建筑波纹板及一般波纹板以外其余均要求作弯曲试验。①要求：一般要求镀锌板弯曲１８０°后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂；②试验方法：取样部位及数量见“８”有关产品标准，弯曲角度为１８０°，内侧间隔与试验样品板厚之比，见“８”中所列的有关产品标准。（2）抗拉试验：①性能指标：一般说来，只有结构用、拉伸用和深冲用镀锌板有抗拉性能要求。其中结构用镀锌板要求有屈服点、抗拉强度和伸长率等；拉伸用只要求伸长率。具体数值见本节“８”中有关产品标准；②试验方法：与一般薄钢板试验方法相同，见“８”所提供的有关标准及“普通碳素钢薄钢板” 所列的试验方法标准。
