高铝砖属于耐火材料的一种，一般应用于保温隔热，由于其制作工艺以及成本相对来说比较高，所以很少用来盖房子，那么目前的高铝耐火砖一般都有哪些分类呢？下面金京带大家一起来了解下。
金京窑业从以下四点简单为大家介绍一下高铝砖的分类：
1、普通高铝砖
该耐火砖的主要矿物组成为英来石、刚玉和玻璃相，随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。普通高铝砖具有一系列比粘土砖更加优良的耐火性能，是一种应用效果好、使用广泛的材料，广泛应用于各种热工窑炉之中。与粘土砖相比，可以有效地提高窑炉的使用寿命。
2、高荷软高铝砖
高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等；结合剂选择优质球粘土等，视品种不同采用不同的粘土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50~70℃左右。
3、低蠕变高铝砖
通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含里，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。
4、磷酸盐结合高铝砖
磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400~600℃热处理而制成的化学结合耐火砖。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝品石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此滞要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。
以上就是金京窑业带给大家的分享，希望对大家有所帮助，同时也感谢大家一直以来对金京窑业的关注与支持！
在现代建筑中，作为耐火砖的一种高铝砖因具有热稳定性高，耐火度在1770℃以上。抗渣性较好等优点是目前应用最广泛最多的一类耐火砖。因此，高铝砖价格的高低直接影响到企业的生产成本，那么目前关于这种砖的市场售卖价格大概是多少呢？下面简单给大家说一下。 高铝耐火砖的价格是不相等的，一般的市场价格大约特级高铝砖价格在3000元/吨左右，一级高铝砖在2500元/吨左右，二级高铝砖在2100元/吨左右三级高铝砖在1850元/吨左右仅供参考，选择购买的地区不一样价格也不一样。 另外给大家说下影响高铝砖价格的因素有哪些： 一、铝含量对高铝砖价格的影响 高铝耐火砖重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化变形温度来评定。也测定其高温蠕变性来反映其高温结构强度。试验结果表

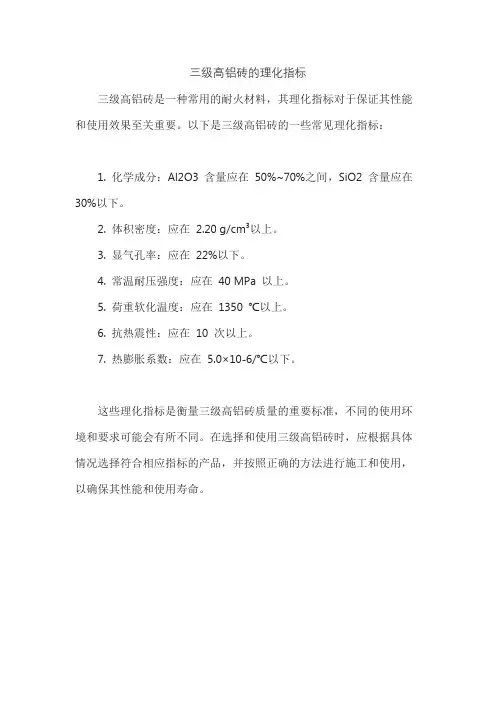

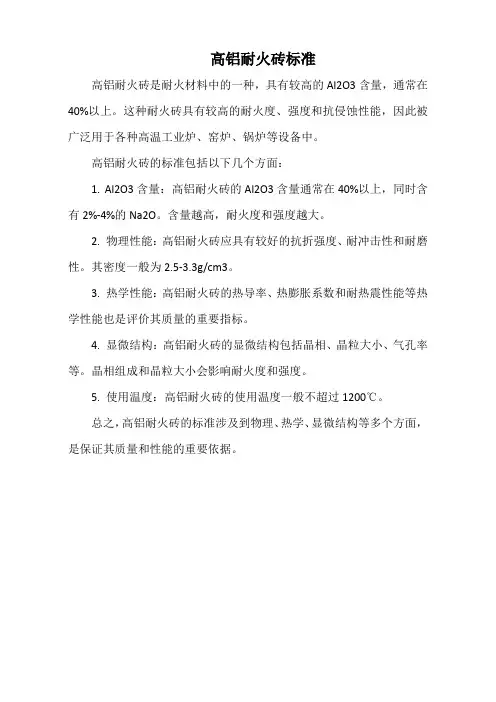

明，荷重软化温度随Al2O3含量的增加而提高。高铝砖厂家根据三氧化二铝Al2O3含量分成为三个等级：Ⅰ级-Al2O3含量>75%；Ⅱ级-Al2O3含量为60～75%；Ⅲ级-Al2O3含量为48～60%，一般来说，三个等级将高铝砖划分为了三个价格阶梯。 高铝砖氧化铝含量在48%以上是属于中性耐火砖厂家材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火砖厂家度在1770℃以上。抗渣性较好，用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。该产品具有高温蠕变小、抗侵蚀性强、热震稳定性好等优点，适用于大、中型热风炉。 高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。 二、高铝砖的性能是高铝砖价格的重要影响因素
耐火砖具有强度高、抗磨损、抗冲刷能力强及施工后不需要养护可立即投入生产等特点.产品用途：广泛适用比粘土质和高铝质隔热耐火砖复杂，在隔热衬火材转总产量中所占比重很小。耐火砖在其生产过程中，其物理化学变化一般都未达到烧成温度下的平衡状态。也有烧成不充分的耐火砖，因而在回转窑作用中再受高温作用时，为保持炉墙的整体性和稳固性，采取每隔5～8层，在砌砖层高度相同重合的地方，内外墙互相拉固的砌筑法，即将耐火砖的一半插入另一砖层中，或用金属锚固件固定。耐火粘土研磨工业、化工工业陶瓷工业等方面也有重要用途。大多数的耐火砖由于其本身液相的产生及孔隙的填充，发生不可逆的重烧收缩。 因此，高温体积稳定性，在选用烧成带耐火砖时必须予以考虑。回转窑耐火砖的主要作用是保护窑筒体不受高温气体和高温物料的损害，保证生产的正常进行。在工业生产中，烧成带耐火砖的使用寿命很短，往往导致计划外停窑检修，是影响水泥窑优质、高产、低耗和年运转率的关键因素。 高铝质隔热耐火砖，泡沫剂的制备。耐火砖具有冲刷能力强及施工后不需要养护可立即投入生产等特点.产品用途：广泛适用于冶金、化工、电力、垃圾焚烧炉、水泥窑窑口、下料箱、冷却机及循环流化床锅炉的布风板、放渣管、炉膛密相区、炉膛出口、旋风分离器等要求抗磨损、抗热震能力强的热工设备上。 耐火砖按照种类及含铝量的不同可以分为：粘土耐火砖，高铝耐火砖，白云石耐火砖，镁铬耐火砖，抗剥落耐火砖，磷酸盐耐火砖，碳化硅耐火砖，硅莫耐火砖几大类。 1、粘土耐火砖：粘土耐火砖是用途最为广泛的一种砖，他的三氧化二铝含量在30%-60%，主要应用炉窑，锅炉内衬，厨房设备等上面； 2、高铝耐火砖：故名思议，就是Al2O3的含量比较高，耐火度高于粘土耐火砖，三氧化二铝含量在70%以上，抗酸碱侵蚀性好，适宜水泥窑烧成带等处，使用 寿命长但价格高，有很多不重要的炉窑都用粘土耐火砖代替； 3、白云石耐火砖：这种耐火砖比较抗酸碱，挂窑皮性能好，抗侵蚀性好，但有砖中多少有f-CaO，水容易泡化，不利益运输，保存起来也不是很方面，所以，比较少用； 4、镁铬耐火砖：一般在比较震动的炉窑上用途少，多用于烧成带，抗热震性能差，加上正六价Cr有剧毒，对环保不利，这种耐火砖逐渐被
工业窑炉常用的五种高铝砖及用途(含图片） 高铝砖是指含Al2O348%以上的铝硅酸质或纯氧化铝质的烧结制品。一般高铝砖含Al2O3 80%以下，含Al2O3在80%以上的称为刚玉砖。 高铝砖与黏土砖相比较，突出的优点是耐火度及荷重软化温度高。在工业窑炉的使用中，常见高铝砖有以下五个大类。 (1) 普通高铝砖 该砖的主要矿物组成为莫来石、刚玉和玻璃相。随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。普通高铝砖具有一系列比黏土制品更加优良的耐火性能，是一种应用效果好、使用广泛的材料。广泛应用于各种热工窑炉之中。与黏土制品相比，可以有效地提高窑炉的使用寿命。 (2) 高荷软高铝砖
高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等;结合剂选择优质球黏土等，视品种不同采用不同的黏土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50?70℃左右。 (3) 低蠕变高铝砖 通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含量，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。 低蠕变高铝砖
(4) 磷酸盐结合高铝砖 磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400?600℃热处理而制成的化学结合耐火制品。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此需要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。 低蠕变高铝砖 (5) 微膨胀高铝砖 该砖主要是以高铝矾土为主要原料，添加三石精矿，按照高
LZ-75高铝砖产品使用说明 LZ-75高铝砖是以致密铝矾土熟料、高纯硅线石为主要原料，广西白泥作结合剂，半成品经高压成型、高温烧结而制成的成品。原料中加入高纯硅线石，在高温烧制过程中，硅线石中SiO2和高铝矾土中富余的Al2O3产生化学反应，形成大量莫来石，从而改变了高铝砖的物理性能，耐压强度、荷重软化温度显著提高。高铝砖化学性质趋于中性，因而抗酸、碱熔渣侵蚀性也比粘土砖和硅砖高，主要使用于电解槽炉底耐火层，可提高热工设备的使用寿命。该产品不能露天存放，要防雨，防潮，防震，防摔，可配高铝质泥浆砌筑窑炉。 LZ-75 High alumina products The raw materials of high alumina brick are dense bauxite, high purity sillimanite, bonding with Guangxi white mortar. The LZ-75 high alumina brick is formed under high pressure and sintered under high temperature. The high purity sillimanite is added into the raw materials, which can be formed plentiful mullite due to SiO2 have chemical reaction with Al2O3 under high temperature. The physical properties of high alumina brick are changed, the performance of crushing strength and refractoriness under load are better. High alumina brick is neutral refractories, the acid resistance and alkali slag resistance are better than clay and silica based brick.
耐火砖及规整耐火材料炉衬施工 技术规程 编制： 审核： 审批： 安全： 北京燕华工程建设有限公司 二零一四年五月 一、目的及适用范围
石油化工工业炉在检维修施工中耐火砖及规整耐火材料炉衬施工，其主要施工部位位于：1、辐射室、燃烧室底板；2、燃烧器、看火门的火嘴砖安装；3、辐射室、燃烧室侧墙体；4、对流室墙体。施工过程中会同建设单位对各部位进行检查，发现炉衬问题及时进行检修。考虑检维修期间时间紧，任务重，为确保工程质量、加快施工进度、合理利用材料和人力，特制定本作业指导书。 二、编制依据 1、《石油化工筑炉工程施工质量验收规范》SH/T3534-2012 2、《石油化工筑炉工程施工技术规程》SH/T3610-2012 3、《隔热耐磨衬里技术规范》(SH3531--2003) 4、《高铝质隔热耐火砖》 (SH/T3995-2006) 5、《工业炉砌筑工程施工及验收规范》GB50211-2004 6、《工业炉砌筑工程质量验收规范》GB50309-2007 7、《定型耐火制品验收抽样检验规则》GB/T10325-2012 8、《粘土质和高铝质致密耐火浇注料》YB/T5083-1997 9、《耐火砖形状尺寸第1部分：通用转》GB/T2992.1-2011 10、《石油化工乙烯装置裂解炉和制氢转化炉施工技术规程》SH/T3511-2007 11、《石油化工建设工程施工安全技术规范》GB50484-2008 12、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011 13、设计文件 三、本专业检维修施工特点和注意事项 炉衬施工时与其它各专业进行交叉作业，多为高空作业，作业空间狭小且，施工作业地点情况复杂，成品保护、人员防护及安全施工尤为重要。 四、检维修施工准备 1、技术准备 （1）施工前，积极组织相关技术人员查看有关图纸和部分竣工资料，了解本次炉子的设计特点使用情况。合理安排好施工顺序，结合具体情况发现问题及时解决。 （2）根据炉衬结构特征和现场实际情况，因地制宜地选择安全有效、经济合理、施工简便的方法。施工方案经审批确定后，要把工程设计意图、要求、特点和施工方案内容，在开工之前向所有参加施工的人员做详细的交底，使所有施工人员在施工前作到心中有数。（3）了解材料厂家的供货情况，充分了解筑炉工程各部位使用的材料、品种、规格，结合具体情况确定施工的方法。 （4）检维修中停炉后，配合车间尽快组织对炉子内部衬里破损情况的检查，确认工程量，制定合理的施工工期。 2、施工机具、材料准备
高铝砖与粘土砖的优缺点有哪些及概述高铝砖与粘土砖相比，耐火度高，荷重软化温度高，抗剥落性、导热性、机械强度、抗化学侵蚀性都比较好，可用于回转窑过渡带后部、冷却带及冷却机内。近年来，许多国家研制了刚玉砖、耐热震高铝砖及高强高铝砖等新品种，主要在于降低显气孔率，提高抗液相侵蚀、碱盐侵蚀和耐磨蚀能力。 1）磷酸盐结合高铝砖和磷酸铝结合高铝质耐磨砖 磷酸盐结合高铝砖（简称磷酸盐砖，牌号为P），是以浓度42.5% - 50%的磷酸溶液作为结合剂，集料采用回转窑1600℃以上煅烧的矾土熟料。在使用过程中，磷酸与砖面烧矾土细粉和耐火黏土相反应，最终形成以方石英型正磷酸铝为主的结合剂。 磷酸铝结合高铝质耐磨砖（简称耐磨砖，牌号为PA）是以工业磷酸、工业氢氧化铝配成磷酸铝溶液作为结合剂，其摩尔比为Al2O3：P2O5 = 1:3.2，采用的集料与磷酸盐砖相同。在砖的使用过程中，同磷酸盐砖一样形成方石英型正磷酸铝为主的结合剂。 两种砖虽然都是使用相同集料，机压成型，经500℃左右热处理所得的化学结合耐火制品，使用中最终形成的结合剂也是一样。但是，由于其制作工艺不尽相同，而显示了各具特色的性能。例如，磷酸盐砖的集料颗粒组成中，采用了相当多的5 - 10mm的烧矾土，砖的显气孔率较大，经同样温度处理后，砖的弹性模量较耐磨砖低得多，热震稳定性良好。而耐磨砖采用的矾土集料颗粒＜5mm，并直接采用磷酸铝溶液作为成型结合剂，压制也较密实，所以显示出更高的强度和耐磨性能，但热震稳定性则较差。因此，磷酸盐砖适合于回转窑的过渡带、冷却带。耐磨砖主要用于窑口及冷却机。 2）抗剥落高铝砖 抗剥落高铝砖是由高铝矾土熟料和锆英石为原料，按一定配比，加压成型，经1500℃煅烧而成。少量ZrO2的引入，在高铝砖内ZrO2呈单斜与四方型之间的相变，导致微裂纹的存在，改善了高铝砖的热震稳定性，因此抗剥落高铝砖具有良好的抗热震稳定性能，还有低导热、高荷软、耐碱的性能。 3）化学结合高铝砖 化学结合高铝砖主要原料为高铝矾土熟料，选入多种添加物，加压成型，再经干燥、热处理即成。化学结合高铝砖的特性为强度高、荷软高和抗热震稳定性好。

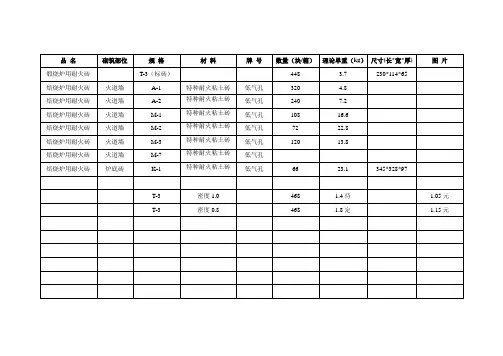

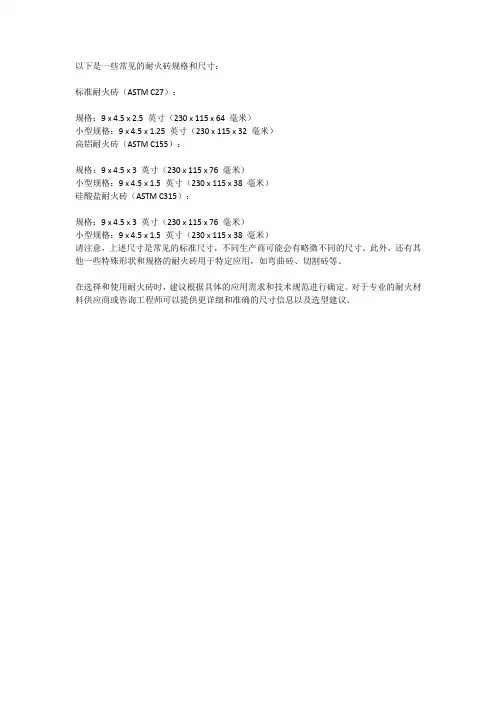

T-3： 耐火砖T-3是用途最为广泛的一种标准耐火砖，也可称作直型耐火砖，几乎每一种窑炉都要使用，其尺寸大小为230mmx114mmx65mm 。 T-3砖的体积约为1690cm3。其外形尺寸是固定的，而材质不是固定的。根据其材质的不同可以分为粘土砖、半硅砖、硅砖、轻质粘土砖，（LZ）-65, （LZ）-55, （LZ）-48等几种。其中粘土质耐火砖用途最广。 T-3砖的特点是：1）适应性强。T-3砖能够适应各种窑炉，各种不同形式的砌砖。2）重量适。粘土质T-3砖每块重约3.5kg;半硅质T-3砖每块重约3.4kg；硅质T-3砖每块重约3.2kg.这种重量对地筑炉操作比较适当。3）体积适宜。T-3砖的外形尺寸是230*113*65,这种体积便于施工砌筑。 T-3耐火砖由于使用广泛，在一些窑炉的砌筑中要常与红砖墙固。T-3砖厚65mm,再加上2-3个mm的灰缝（一般用耐火粘土砌筑），最芭为67-68mm。而红砖厚以为53mm,再加上5-8mm的灰缝，产际厚以为58-61mm.在工业锅炉的砌筑中，每隔几层要求T-3砖与红砖相互咬合，加强它们之间的强度，由于两种砖厚度不同，不在同一平面上，咬合情况不好，所以砌筑时最好使用一种型号的耐火砖！ T-3耐火砖用途：锅炉外墙、炉窑内衬，烟囱烟道砌筑、大楼防火墙，装饰铺地等。 T-19/T-20： 耐火砖T-19/T-20是厚楔形砖中使用比较广泛的一种耐火砖。其规格尺寸为T-19：230mmx114mmx65/55mm，T-20：230mmx114mmx65/45mm体织约为1560 cm3。 根据其材质的不同T-19/T-20砖可以分为粘土砖、半硅砖、硅砖、轻质粘土砖（LZ）-65, （LZ）-55, （LZ）-48等几种。 T-19/T-20耐火砖在工业窑炉中主要使用在炉门、拱等处。在砌筑拱和炉门时，T-19砖常与T-3以及拱角砖T-52(T-51,T-53等)配合使用。使用T-19/T-20砖的优点是T-19/T-20耐火砖与T-3,T-52砌筑的拱十分坚固、美观、耐用。 相似砖型T-22砖在工业窑炉中主要用于砌筑拱。T-22砖在砌筑拱时常与T-23以及拱角砖T-50配合使用，使用T-22砌筑的优点与T-19或T-20砖相同。 T-19/T-20耐火砖的用途：砌筑炉门、拱圈、烟囱内衬，圆形炉墙等。 T-38/T-39： 侧厚楔形砖中的T-38/T-39耐火砖使用比较广泛。其规格尺寸为T-38：230mmx114mmx65/55mm，T-39：230mmx114mmx65/45mm，耐火砖的体积约为1560mc3。 根据其材质的不同可分为粘土砖、半硅砖、硅砖、轻质粘土砖，（LZ）-65, （LZ）-55, （LZ）-48等几种。 T-38/T-39耐火砖在工业窑炉中主要用于砌筑拱、炉门等。T-38和T-39耐火砖在砌筑拱、炉门等时常与T-19砖，七分头，T-3砖以及拱角砖T-61或T-62,T-63等配合使
耐火材料标准 一、粘土质、高铝质耐火砖 主要用于砌筑治金建材、陶瓷、机械、化工等行业的一般工业窑炉。 主要产品：T-3、T-38、T-39、T-19、T-20、T-4、T-106、T-54、T-61、T-52、0.5A、0.5B、1.25A、1.5A、4A、5A、6A、4B、5B、6B、7B、8B、10B、12B、14B、16B。 二、浇注用耐火砖系列 主要用于浇铸各种钢（包括不锈钢、各种合金钢）的钢锭。 主要产品：漏斗砖、铸管砖、中心砖、三通流钢砖、二通流钢砖、流钢尾砖、单孔、双孔流钢砖、流钢弯砖、钢锭模模底砖、保温帽等。各种产品的形状和尺寸可按国标生产或由需方确定。
三、盛钢桶用高铝质耐火砖系列 主要产品：塞头砖、铸口砖、袖砖、座砖等。各种砖的形状尺寸可以由需方确定。 四、盛钢桶用衬砖系列 主要产品：各种规格衬衬砖、弧形衬砖、保险砖或根据需方的要求确定。 主要理化指标 五、轻质粘土砖系列 主要用作隔热层和不受高温熔融物料及侵蚀性气体作用的窑炉内衬。 六、不定形耐火材料系列 主要产品：铝镁浇注料、矾土尖晶石浇注料、粘土质及高铝质可塑料、耐火混凝土及预制块等。
七、骨料、耐火泥系列 八、滑动铸口砖 窑炉中应用十分广泛，适用于各工业窑炉中最严酷的部位。冶金高炉炉腹内衬、送风支管内衬、铁口框填充；冶金加热炉均热炉烧嘴、墙基；大型电炉顶内衬；热电旋风炉沸腾炉炉腔内衬；硫化床燃烧室内衬、旋风筒、水冷壁；大型化工化肥炉内衬，化工催化裂解装置高耐磨层；大型水泥窑前窑口、喷煤管等部位；大型铝厂回转窑烧成段内衬、出料口、烧嘴；
产品特点纯度高，强度高，耐磨性好，抵抗硅、一氧化碳、氢等腐蚀气氛能力强。 使用部位化肥厂耐磨内衬、石化炼油催化裂解装置高耐磨层；冶金高炉送风支管内衬、铁口框填充、加热炉均热炉烧嘴、墙基、电炉顶内衬；热电旋风炉炉腔内衬、硫化床燃烧室内衬、烧嘴、旋风筒、水冷壁、沸腾炉等需耐磨耐高温部位；大型水泥窑前窑口、喷煤管等部位；大型铝厂回转窑烧成段内衬、出料口、烧嘴；垃圾焚烧炉烧成段内衬、烧嘴及其 性能特点热态强度高，抗高频振动性好，适应频繁的急冷急热场合 使用部位70吨超高功率电炉炉盖大型水泥窑前窑口、喷煤管等部位及其它工业窑炉内衬大型铝厂回转窑烧成段内衬、出料口、烧嘴；垃圾焚烧炉烧成段内衬、烧嘴及其它工业窑炉内衬。炉外精练LF炉炉盖 2 高铝质低水泥高耐磨浇注料系列高耐磨浇注料有碳化硅-刚玉耐磨浇注料、莫来石质浇注料、低水泥结合高铝质浇注料和高铝质钢纤维耐火浇注料等一系列产品，是工业窑炉中使用面最广，用量最大的材料。适用于作冶金加热炉均热炉炉墙、炉顶、炉底、炉口内衬材料；电力热力锅炉燃烧室墙体、炉顶、炉拱内衬、耐热筒、水冷壁、水冷管包扎，锅炉尾部机箱耐磨部位；水泥窑、铝厂、垃圾焚烧炉、碳素加热炉窑体炉体内衬，高温烧嘴砖等需耐磨耐高温部位。
高铝砖属于耐火材料的一种，一般应用于保温隔热，由于其制作工艺以及成本相对来说比较高，所以很少用来盖房子，那么目前的高铝耐火砖一般都有哪些分类呢？下面金京带大家一起来了解下。 金京窑业从以下四点简单为大家介绍一下高铝砖的分类： 1、普通高铝砖 该耐火砖的主要矿物组成为英来石、刚玉和玻璃相，随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。普通高铝砖具有一系列比粘土砖更加优良的耐火性能，是一种应用效果好、使用广泛的材料，广泛应用于各种热工窑炉之中。与粘土砖相比，可以有效地提高窑炉的使用寿命。
2、高荷软高铝砖 高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等；结合剂选择优质球粘土等，视品种不同采用不同的粘土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50~70℃左右。 3、低蠕变高铝砖 通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含里，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。
4、磷酸盐结合高铝砖 磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400~600℃热处理而制成的化学结合耐火砖。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝品石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此滞要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。 以上就是金京窑业带给大家的分享，希望对大家有所帮助，同时也感谢大家一直以来对金京窑业的关注与支持！
耐火砖成份及能耐多少度高温介绍 耐火砖能耐多少度高温？是根据产品的耐火成份及含量有关，例如粘土砖的主要成份是硅酸铝质，耐火度为1580-1750，下面介绍几种耐火砖的主要成份及耐火温度。 耐火砖能耐多少度高温？ 粘土砖：1580～1750℃； 结晶硅石砖：1730～1770℃； 高铝砖:>1770～2000℃； 硅砖:1690～1730℃； 镁砖:>2000℃ 镁铬砖：＞2000度 硬质粘土:1750～1770℃ 白云石砖:>2000℃ 氧化锆砖:＞2400℃ 刚玉砖：1770～2000℃，荷重软化开始温度大于1700℃；
耐火砖主要成分是什么？ 耐火砖是耐火材料的定形制品，主要成份是由化学矿物组成，以下分类法能够很直接地表征各种耐火材料的基本组成和特性，在生产、使用、科研上是常见的分类法，具有较强的实际应用意义。 （1）硅质成份 含SiO2在90%以上的材料通常称为硅质耐火材料，主要包括硅砖及熔融石英制品。硅砖以硅石为主要原料生产，其SiO2含量一般不低于93% ，主要矿物组成为鳞石英和方石英。 （2）硅酸铝质 硅酸铝质耐火材料是由Al2O3和SiO2及少量杂质所组成，根据其Al2O3含量不同可分为：1、半硅质耐火材料(含A12O3 15-30%) 2、粘土质耐火材料(含Al2O3 30-48％) 3、高铝质耐火材料(含A12O3＞48%) （3）镁质耐火材料 镁质耐火材料是指以镁砂为主要原料，以方镁石为主晶相，MgO 含量大于80% 的碱性耐火材料。 镁质制品：MgO 含量≥87% ，主要矿物为方镁石； 镁铝质制品：含MgO >75% ，Al2O3含量一般为7-8% ，主要矿物成分为方镁石和镁铝尖晶石（MgAl2O4）； 镁铬质制品：含MgO>60%，Cr2O3含量一般在20%以下，主要矿物成分为方镁石和铬尖晶石; 镁橄榄石质及镁硅质制品：主成分：MgO，第二化学成分为SiO2。镁橄榄石砖比镁硅砖含有更多的SiO2，前者的主要矿物成分为镁橄榄石，其次为方镁石；后者的主要矿物为方镁石，其次镁橄榄石； 镁钙质制品：此种镁质材料中含有一定量的CaO,主要矿物成分除方镁石外还含有一定量的硅酸二钙（2CaO?SiO2）。 （4）白云石质 以天然白云石为主要原料生产的碱性耐火材料称为白云石质耐火材料。主要化学成分为：30-42% 的MgO和40-60% 的CaO ，二者之和一般应大于90% 。其主要矿物成分为方镁石和方钙石（氧化钙）。 （5）碳复合制品 碳复合耐火材料是指以不同形态的碳素材料与相应的耐火氧化物复合生产的耐火材料。 （6）含锆耐火材料 含锆耐火材料是指以氧化锆（ZrO2）、锆英石等含锆材料为原料生产的耐火材料。含锆耐火材料制品通常包括锆英石制品、锆莫来石制品、锆刚玉制品等。
高铝砖的特性及制作工艺 高铝砖是三氧化二铝(Al2O3)含量高于48％的硅酸铝质耐火材料制品。根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等)为主要组成的高铝矾土；硅线石族矿物（包括蓝晶石、红柱石、硅线石等）；人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。中国高铝钒土资源丰富，质地优良，产地主要分布在山西、河南、河北、贵州、山东等地。所产的高铝钒土，主要是一水铝石(α-Al2O3·H2O)和高岭石两种矿物的混合物。 宜兴金君耐火炉料有限公司坐落在美丽的太湖之滨宜兴市丁蜀镇大浦开发区，景色秀丽、人杰地灵，距宜兴市区10公里，距上海、南京、杭州都在200公里之内，交通十分便利。公司专业生产99浇注料、碳化硅砖、碳化硅捣打料、铝碳质捣打料浇注料等产品。 特性： a、耐火度 高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。 b、荷重软化温度 因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。 c、抗渣性 高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。 制作工艺： 高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。 中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。
热风炉高铝砖主要性能指标： 高炉高铝砖 热风炉粘土砖主要性能指标：
高炉粘土砖主要性能指标： 烧嘴砖
本产品高温下体积稳定性好，耐磨耐冲刷，抗剥落，用于陶瓷厂辊道窑，隧道窑，梭式窑，等工业窑炉的喷火嘴部分。 特性: 采用优质结合剂，经振动密实成型，热导率好，耐压强度高，高抗热震，耐侵蚀，耐冲刷，使用寿命长。 用途： 各种工业炉窑如梭式窑、隧道窑、辊道窑、玻璃纤维炉口等燃气、燃油烧嘴。 理化指标 名称 / 指标磷酸盐 结合刚玉 磷酸盐结 合莫来石 磷酸盐 结合高铝 耐压强度110 ℃ ×24h MPa35 36 35 1350 ℃ ×3h MPa95 105 85 烧后线变化℃ ×12h1600 1500 1450 % ± 0.5± 0.5± 0.5 最高使用温度℃1550 1500 1450 Al2O3% 90 72 55 高炉冷却壁镶嵌料 、高温电煅烧无烟煤、碳化硅、高铝矾土熟料为原材料，复合树脂或水泥为粘结剂，加入固化剂填充于冷却壁凹槽中或冷却壁与炉衬之间的间隙，常温固
嵌料。高炉冷却壁镶嵌料按理化指标分为LLX-1、LLX-2、LLX-3、LLX-4四种牌号。 却壁镶嵌料的理化指标： 项目单位LLX-2 化学成分 C ％≥30 SiC ％≥20 Al2O3％≤30 体积密度g/cm3≥2.20 耐压强度MPa ≥50 导热系数（室温）W/(m.k) ≥5 固化时间（25℃）h 6-12 产品是以高温电煅烧无烟煤、石墨为主要原料，加入特殊固化剂填充于冷却壁凹槽中或冷却壁与炉衬之间的间隙，能够常温固化以满足高炉冷却壁工作的
高铝耐火泥 用于高炉、热风炉及其他工业窑炉砌筑市铝砖。 主要技参数： 耐火球 本产品采用最新技术和机械成型手段，生产各类材质、规格的耐火球，产品肯有 较高的体积密度，较低的蠕变率，即有荷重软化点高，耐急冷急热性好，又有良 好的抗侵蚀性，可有效改善冶炼条件，提高热风温度，降低炼铁能耗，使球式热 风炉发展大型化，长寿命成为现实，取得了良好的经济效益。按需供货，保您满 理化指标： 指标\牌号 刚玉 质高铝质改性高铝质 高密度 高铝质 高密度 蠕变质 高密度 镁铝铬质 高密度 铝铬质 高密 度 铝铬 硅质
河南高铝砖厂家给您一些选择厂家的意见。很多朋友问我高铝耐火砖厂家。近几年随着国家度环保节能的重视，高铝耐火站在各个工业窑炉及高温设备上得到了广泛的推广与应用。该产品对于减轻炉体重量、改造结构、节约材料、节省能源，均会取得明显效果，目前关于这种高铝砖的生产厂家可以说多如牛毛，那么大家是否了解到底哪家好吗？别急，下面就给大家简单介绍一下。 要说高铝砖的厂家确实挺多，为了减少大家在选择时进入不必要的误区，笔者也调查了许多的高铝砖厂家，通过大量的走访调查和客户的反馈信息，我们得知这家叫做金京窑业的口碑就不错，所生产的各类耐火砖进入市场以来深的客户的信任与好评，如果大家有这方面的需求，可以简单了解下。 接下来再给大家科普一下高铝砖的烧成方法： 耐火砖厂家生产实践表明，适当的增大粗颗粒尺度和数量可提高泥料的堆积密度，且易于成型。烧成时，物料周围的二次莫来石化反响较弱，易于烧结。可是，扩大颗粒尺度也有必定极限。假如扩大到4～5mm，易发生缺边掉角景象，
且安排安排均匀程度受到影响。所以，最大颗粒尺度以3mm为宜。 制作耐火高铝砖一般选用软质粘土，这种材料具有较好的可塑性，因而制作高铝耐火砖一般选用软质粘土作结合剂。可是粘土中的游离SiO2与高铝矾土熟料中的游离Al2O3在1200℃下发作二次莫来石化反响，发生较大的体膨胀，导致的气孔率增大，强度下降。因而，配料中粘土粉的加入量以不超越5％为宜。 此外可选用高铝矾土微粉作结合剂；或将高铝矾土微粉与粘土粉按必定份额制造，制备组成莫来石作结合剂。用这些结合剂皆可制得无二次膨胀的高铝砖。高铝砖泥料一般选用粗、中、细三级配料。粗颗粒上限一般为2～3mm，加入量为40%～50%（关于高铝异形砖，粗颗粒上限可下降至2～1mm）1～0.1mm 的中心颗粒加入量以10％～20％为宜；〈0.1mm的细粉加入量应控制在40%～50％。 配料中加入细粉有利于坯体烧结、添加成品的密度。因为细粉在烧结时发生的烧成缩短能够削弱或抵消二次莫来石化反响所发生的体积膨胀，所以加入细粉甚为必要。可是，细粉加入量过多，不只成型艰难，并且易发生裂纹，烧成缩短较大，废品率添加。因而，细粉加入量以40～50％为宜。中心颗粒既不起组颗
干法熄焦节能技改项目 干熄焦耐火砖 订货技术规格书 为满足焦炉干法熄焦节能技改项目配套的干熄焦耐火砖的采购、设计、制造、验收及供货需要，提出以下技术规格书： 1基本定义 1.1本规格书仅提供基本的技术要求，并未对一切技术细节做出规定，也为充分引述有关制造标准及其详细条文，规格书内容、协议条款或设计审查并不免除卖方的技术责任，卖方的产品应在保证本规格书的技术要求和技术接口等相关规定的前提下，保证符合有关规范的规定。 1.2买方保留对其提供的技术资料进行补充和修改的权利，卖方应承诺予以配合。 1.3对于本规格书有关内容，卖方如果有特别推荐的技术及降低成本方案，可作为优化方案进行说明。 1.4为保证设备性能，本规格书未注明而又有必要的元器件，也应在报价范围内。并提供相应的技术参数。 1.5卖方投标时应提供设备清单和分项报价表。外购件应注明生产厂商。 1.6卖方对本厂生产、合作制造、外购件进行设备总装。保证所提供的设备及技术的完整性、先进性和可靠性，对设备的控制性能及技术指标总负责。
2干熄焦工艺概述 干熄焦工艺是利用冷的循环气体在干熄炉中和赤热红焦换热从而冷却红焦;吸收了红焦热量的循环气体将热量传给锅炉产生蒸汽,被冷却的循环气体再由主循环风机经鼓风装置进入干熄炉;锅炉产生的蒸汽用于发电。为了降低循环气体中的粉尘含量，干熄焦工艺设置了一次重力沉降式除尘器和二次多管旋风除尘器。 2.1干熄焦基本工艺参数 干熄炉最高产量设计 t/h 入干熄炉焦炭温度1000±50℃ 出干熄炉循环气体温度800～980℃ 焦炭烧损率≤0.9% 最大工艺粉尘产生率＜2% 入干熄炉吨焦气料比1250～1400Nm3/t焦 正常循环风量：154000 Nm3/h 系统最大循环气体总流量178000Nm3/h 干熄炉内焦炭冷却时间2h左右 干熄后焦炭温度≤200℃ 干熄炉操作制度24h连续，345d/a 干熄炉年修时间20d/a 2.2干熄炉及一次除尘器耐材的砌筑特点 干熄炉砌筑属于竖窑式结构，中下部是处于正压状态的圆筒形直立砌体。炉体自上而下可分为预存室、斜道区和冷却室。
年产26000吨硅酸铝制制品高铝砖综述 班级:材料科学与工程1004班 学生:刘艳芳 指导教师:卢琳琳 摘要：本文主要介绍了硅酸铝质耐火材料的原料——粘土砖，生产过程原理、应用及使用性能等。并注重介绍了生产粘土砖的制作流程、特点，以及简单介绍了粘土砖的回顾与展望，在实际生产中的应用等。 关键词：硅砖生产原理应用
一、绪论 耐火材料一般是指耐火度在1580℃以上的无机非金属材料.它包括天然矿石及按照一定的目的要求经过一定的工艺制成的各种产品.具有一定的高温力学性能、良好的体积稳定性，是各种高温设备必需的材料。 原料加工干燥 泥料制备成型烧成制备 耐火材料的生产流程 二、耐火材料的分类 1、酸性耐火材料通常指SiO2含量大于93%的耐火材料，它的主要特点是在高温下能抵抗酸性渣的侵蚀，但易于与碱性熔渣起反应。酸性耐火材料常用的有硅砖和粘土砖。硅砖是含氧化硅93％以上的硅质制品，使用的原料有硅石、废硅砖等，其抗酸性炉渣侵蚀能力强，荷重软化温度高，重复煅烧后体积不收缩，甚至略有膨胀；但其易受碱性渣的侵蚀，抗热振性差。硅砖主要用于焦炉、玻璃熔窑、酸性炼钢炉等热工设备。粘土砖以耐火粘土为主要原料，含有30％～46％的氧化铝，属弱酸性耐火材料，抗热振性好，对酸性炉渣有抗蚀性，应用广泛。 2、碱性耐火材料一般是指以氧化镁或氧化镁和氧化钙为主要成分的耐火材料。这类耐火材料的耐火度都较高，抵抗碱性渣的能力强。例如镁砖、镁铬砖、铬镁砖、镁铝砖、白云石砖、镁橄榄石砖等。主要用于碱性炼钢炉、有色金属冶炼炉及水泥窑炉等。 3、硅酸铝质耐火材料是指以SiO2-Al2O3为主要成分的耐火材料，按其Al2O3含量的多少可以分为半硅质（Al2O315~30%）、粘土质（Al2O3 30~48%）、高铝质（Al2O3大于48%）三类。 4、熔铸耐火材料是指用一定方法将配合料高温熔化后，浇注成的具有一
随着耐火材料市场的不断改变，一些性能不好的耐火材料逐渐的被淘汰，所以高铝砖以其热稳定性高，高耐火度的独特优势而备受欢迎，现在的高铝砖已经被广泛的应用于许多的建筑中，一些优势的高铝砖厂家在这样的背景下也开始脱颖而出，下面就简单的给大家说说关于这些厂家都有哪些。 首先给大家说的就是郑州市场上的金京窑业，该公司主要从事生产粘土质、高铝质、硅质、镁质、轻质系列耐火制品及各种定型、不定形材料等产品，它拥有先进的管理模式，效率高，质量优，技术领先，服务周到，所生产的耐火砖进入市场以来深的客户的好评，如果大家有购买高铝砖的需求，可以简单了解下。 接下来再给大家说下高铝砖的组成成分有哪些： 1、高铝砖的矿物组成根据所使用的铝矾土所定，熟料的矿物组成一般是莫来石、刚玉和玻璃相。具有针状结晶，呈网络交叉结构，高温状态表现出较好的强度。
2、以莫来石矿物组成为基础，根据三氧化二铝含量，可以判断高铝砖的相组成。多余的三氧化二铝在高温下形成刚玉晶体，同时生成2个高温晶相，共熔温度上升。 3、高铝砖的矿物组成根据所使用的铝矾土所定，熟料的矿物组成一般是莫来石、刚玉和玻璃相。具有针状结晶，呈网络交叉结构，高温状态表现出较好的强度。刚玉呈粒、柱状晶体，有良好的化学稳定性，对酸、碱性炉渣都有一定的抵抗能力。 4、以莫来石矿物组成为基础，根据Al2O3含量，可以判断高铝砖的相组成。砖中Al2O3低于71.8%时，组成基础是莫来石和SiO2，如LZ-48牌号砖。因含有大量的SiO2在高温下形成的液相可达20％～30％；砖中Al2O3大于71.8％时，多余的Al2O3在高温下形成刚玉晶体，同时生成2个高温晶相，共熔温度由低
第一章绪论 1.1不烧高铝砖的简介 不烧高铝砖是指不经高温烧成的高铝砖。具有较高的耐热震性。高温结构强度低于烧成高铝砖。以煅烧良好的高铝矾土熟料为原料，加入少量结合剂（如水玻璃、磷酸、磷酸铝、硫酸铝、铝酸盐水泥等）混合配成泥料，经高压成型而制成[1]。 它在成型工艺上接近烧成耐火材料，在结合剂的应用上接近不定形耐火材料（以至有些书称之为机压耐火混凝土），是一种广泛应用的耐火材料不烧高铝砖属于矾土熟料配一定数量结合粘土制成的Al2O3含量大于48%的铝硅系耐火制品，欧洲各国对不烧高铝质耐火材料规定Al2O3含量下限为42%。中国按不烧高铝砖中Al2O3含量通常可分为三等：Ⅰ等不烧高铝砖含量>75%；II 等不烧高铝砖含量60%~75%；III等不烧高铝砖含量48%~60%[2]。也可以根据其矿物组成进行分类，可分为：低莫来石质（包括硅线石质）、莫来石质、莫来石—刚玉质、刚玉—莫来石质和刚玉质分类[3]。 1.2不烧高铝砖的原料 不烧高铝砖主要原料是高铝矾土熟料即脊化料。 1.2.1高铝矾土的几种分类及其结构。 (1)特等和Ⅰ等烧结矾土矿物组成主要为粒状刚玉(50%—80%)；还有一定量的莫来石(10%—35%)和少量的钛酸铝固溶体(2%—5%)；玻璃相含量不高(6%—10%)，随意分布于晶间。可以观察到明显的刚玉和莫来石晶体之间的直接接触。 (2) II等烧结矾土含有较多发育良好的莫来石(65%—85%)及一些刚玉集合体和少量的玻璃相(4%—6%)。它的结构特征是晶体之间的直接结合程度相当高，而且形成连续的连锁交错网络结构；玻璃相大部分充填在网络结构的空隙之间。 (3) III等烧结矾土实质上是埋置于连续玻璃基质中的细小莫来石晶体所组成；有些刚玉细晶任意分布在基质里。晶体之间基本没有直接接触。 1.2.1高铝矾土的高温机械性能 采用扭转、压缩和弯曲等方法，系统研究了各等烧结矾土在不同温度下的应 编号Al2O3 /% 相组成/% 刚性模量/GPa 抗折强 度 /MPa 验， 110.25N·cm） ×108/rad·h-1刚玉 莫来 石 玻璃 相 1200℃1300℃1400℃1100℃1200℃ Ⅰ -1 56.20 69.5 22.4 8.0 2.7 0.9 8.9 2.6 31.3 Ⅰ -2 82.40 55.4 37.4 7.2 3.0 1.0 8.1 1.6 16.7 Ⅱ -5 72.20 19.7 76.2 4.1 3.2 1.2 10.5 0.7 11.6
原料及工艺：一般用高铝砖选用优质矾土熟料, 辅以结合粘土及添加物制成。 特性：产品具有耐火度高，抗酸碱侵蚀性好，高温强度大，热震稳定性良好等优点。 用途：广泛应用于冶金，石油，化工，建材，机械，加工，军工等行业的热工设备。 原料及工艺：高炉用高铝砖采用优质矾土熟料为主要原料，经高压成型，高温烧结而成，主要矿物组成为莫来石和刚玉。 特性：产品具有优良的高温力学性能和抗化学侵蚀性能。 用途：用于高炉炉衬的各个部位。
产品特点：炼钢电炉顶用高铝砖以精选的特级矾土熟料为主要原料，经高压成型，高温烧结而成。主要矿物组成为刚玉和莫来石相，具有优良的高温力学性能和抗化学侵蚀性能。特别是不烧制品，外形尺寸更为精确，热震稳定性更为优良。 产品特点：盛钢桶用高铝砖以精选的阳泉矾土为主要原料，经高压成型，高温烧结而成，主要矿物组成为刚玉石、莫来石相，具有良好的高温力学性能和抗化学侵蚀性能。 原料及工艺：热风炉用低蠕变系列高铝砖以刚玉莫来石及阳泉优质矾土熟料为主要原料，经高压成型、高温烧结而成。 特性：产品荷重软化温度高，抗高温蠕变性能好，抗热冲击性能优良。 用途：是大中型热风炉的首选材料。
原料及工艺：热风炉用低蠕变红柱石砖采用精选红柱石、刚玉、莫来石为主要原料，经高压成型、高温烧结而成。 特性：红柱石在1350℃形成的莫来石使制品表面结合具有强―焊接性‖的效果，从而使制品热震稳定性好，荷重软化温 度高，抗高温蠕变性能好，抗热冲击性能较好。 用途：是荷兰型技术热风炉用特色耐火材料。 莫来石砖： 原料及工艺：高炉用莫来石砖采用人工电熔或烧结莫来石原料为主要原料，经高压成型、高温烧结而成，主要矿物组成为莫来石。 特性：产品具有显气孔率低、荷重软化点、高抗蠕变性能好和抗化学侵蚀性能优良等特点。用途：是大型高炉用高级―陶瓷杯‖材料之一，也是热风炉等工业窑炉用中高档耐火材料。 硅线石砖： 原料和工艺：高炉用硅线石砖采用人工合成莫来石、优质矾土。优质焦宝石为主要原料，经高压成型、高温烧结而成，主要矿物组成为莫来石。 特性：产品具有显气孔率低、荷重软化点、抗蠕变性能好、抗化学侵蚀性能和热震稳定性优良等特点。 用途：主要用于高炉炉喉下部、铁口区、风口区。 复合棕刚玉砖 特点：具有高熔点、高强度、低热膨胀、化学性能稳定、抗酸碱侵蚀性能好。 用途：主要用于高炉炉底及炉缸，是高炉用―陶瓷杯‖材料之一。 高炉用刚玉莫来石砖
常用耐火砖产品说明 耐火砖是服务于高温技术的基础材料，与各种工业窑炉有着极为密切的关系。玻璃窑等各种工业窑炉因用途和使用条件不同，对构成其主体的基本材料——耐火砖的要求也就不同。而不同种类的耐火砖也由于化学矿物组成、显微结构的差异和生产工艺的不同，表现出不同的基本特性。所以，在了解和研究工业窑炉筑炉材料的过程中，有必要对耐火砖的种类加以叙述介绍。 首先介绍硅铝系耐火砖，据悉，其是以AL2O3—SiO2二元系统相图为基本理论，主要包括以下几种。 (一)硅砖，是指含SiO293%以上的耐火砖，是酸性耐火砖的主要品种。它主要用于砌筑焦炉，也用于各种玻璃、陶瓷、炭素煅烧炉、耐火砖的热工窑炉的拱顶和其他承重部位，在热风炉的高温承重部位也用，但是不宜在600℃以下且温度波动大的热工设备中使用。 (二)粘土砖，粘土砖主要由莫来石(25%～50%)、玻璃相(25%～60%)和方石英及石英（最高可达30%）所组成。通常以硬质粘土为原料，预先煅烧成熟料，然后配以软质粘土，以半干法或可塑法成型，温度在1300～1400 C烧成粘土砖制品。也可以加少量的水玻璃、水泥等结合剂制成不烧制品和不定形材料。它是高炉、热风炉、加热炉、动力锅炉、石灰窑、回转窑、玻璃窑、陶瓷和耐火砖烧成窑中常用的耐火砖。 (三)高铝砖，高铝砖的矿物组成为刚玉、莫来石和玻璃相，其含量取决于AL2O3/ SiO2比以及杂质的种类和数量，可按AL2O3含量进行耐火砖的等级划分。原料为高铝矾土和硅线石类天然矿石，也有掺加电熔刚玉、烧结氧化铝、合成莫来石的，以及用氧化铝与粘土按不同比例煅烧的熟料。它多用烧结法生产。但产品还有熔铸砖、熔粒砖、不烧砖和不定形耐火砖。高铝砖广泛用于钢铁工业、有色金属工业和其他工业。 (四)刚玉砖，刚玉砖是指AL2O3含量不小于90%，以刚玉为主要物相的的一种耐火砖，可分为烧结型刚玉砖和电熔型刚玉砖。 耐火砖字母编号规则 耐火砖编号规则： 据【金石耐材公司】介绍，通用耐火砖的砖号由于“T”字开头，即“通”字汉语拼音的第二个字母，通用砖的砖号是： T-1,T-2,T-3……..T-105。T字后的Z、C、S、K及J分别为直形砖，侧楔形砖，宽楔形砖及拱脚砖的＂直＂，＂侧＂，＂竖＂，＂宽＂及＂脚＂字汉语拼音的第一个小写字母．短横线后来顺序号． 代号中Z、C、S、K及J分别为直形砖、侧楔形砖及拱脚形砖的＂直＂，＂竖＂，＂宽＂及＂脚＂字的汉语拼音的第一个大写字母．直形砖之了母后为砖长a的百位及十位数字，接着为砖厚C的十位数字．楔形砖字母后为大小头之间距离b的百位及十位数字．接着为砖厚C的十位数字．楔形砖字母后为大小头之间距离b的百位及十位数字，接着为大头尺寸a及小头尺寸a1的十位以上的数字．数字末的K为错缝宽砖＂宽＂字汉语拼音的第一个小写字母．拱脚砖字母后为斜面长L的百位及十位数字．接着为倾斜角a的十位数字． 通用砖由于其通用性，所以它包括的内容面比较广，大致有以下两个方面． 1、包括标准砖、普型制品 T-3,T-6,T-19,T-22,T-38,T-41为标准砖。除标准以外的砖号，分别划为普型制品、异型制品、特型制品。 2、包括不同材质的制品 同一种砖号包括有粘土砖，半硅砖，硅砖，轻质粘土砖（LZ）-65, （LZ）-55, （LZ）-48等几种不同材质。需要说明的是：并非所有的砖号都有这几种材质，有一些砖号没有轻质粘土砖。
