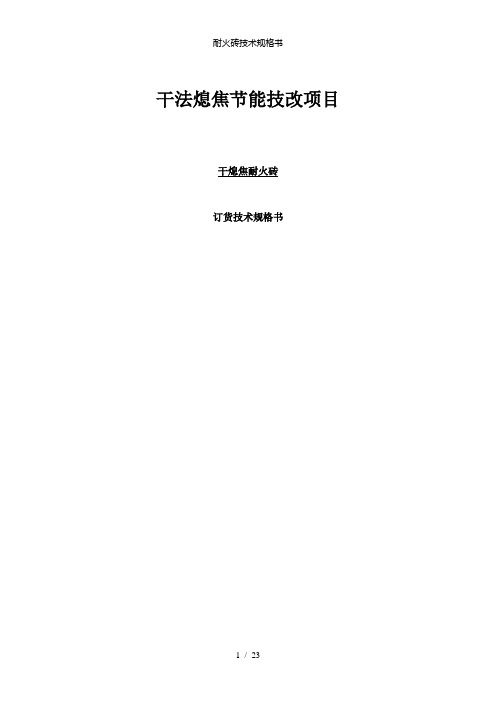

干法熄焦节能技改项目
干熄焦耐火砖
订货技术规格书
为满足焦炉干法熄焦节能技改项目配套的干熄焦耐火砖的采购、设计、制造、验收及供货需要，提出以下技术规格书：
1基本定义
1.1本规格书仅提供基本的技术要求，并未对一切技术细节做出规定，也为充分引述有关制造标准及其详细条文，规格书内容、协议条款或设计审查并不免除卖方的技术责任，卖方的产品应在保证本规格书的技术要求和技术接口等相关规定的前提下，保证符合有关规范的规定。
1.2买方保留对其提供的技术资料进行补充和修改的权利，卖方应承诺予以配合。
1.3对于本规格书有关内容，卖方如果有特别推荐的技术及降低成本方案，可作为优化方案进行说明。
1.4为保证设备性能，本规格书未注明而又有必要的元器件，也应在报价范围内。并提供相应的技术参数。
1.5卖方投标时应提供设备清单和分项报价表。外购件应注明生产厂商。
1.6卖方对本厂生产、合作制造、外购件进行设备总装。保证所提供的设备及技术的完整性、先进性和可靠性，对设备的控制性能及技术指标总负责。
2干熄焦工艺概述
干熄焦工艺是利用冷的循环气体在干熄炉中和赤热红焦换热从而冷却红焦;吸收了红焦热量的循环气体将热量传给锅炉产生蒸汽,被冷却的循环气体再由主循环风机经鼓风装置进入干熄炉;锅炉产生的蒸汽用于发电。为了降低循环气体中的粉尘含量，干熄焦工艺设置了一次重力沉降式除尘器和二次多管旋风除尘器。
2.1干熄焦基本工艺参数
干熄炉最高产量设计 t/h
入干熄炉焦炭温度1000±50℃
出干熄炉循环气体温度800～980℃
焦炭烧损率≤0.9%
最大工艺粉尘产生率＜2%
入干熄炉吨焦气料比1250～1400Nm3/t焦
正常循环风量：154000 Nm3/h
系统最大循环气体总流量178000Nm3/h
干熄炉内焦炭冷却时间2h左右
干熄后焦炭温度≤200℃
干熄炉操作制度24h连续，345d/a
干熄炉年修时间20d/a
2.2干熄炉及一次除尘器耐材的砌筑特点
干熄炉砌筑属于竖窑式结构，中下部是处于正压状态的圆筒形直立砌体。炉体自上而下可分为预存室、斜道区和冷却室。
预存室的上部是锥顶区，因装焦前后温度有波动,耐火砖的损毁原因主要是装入焦炭时的高温剥落以及来自预存室衬砖的热膨胀造成的上涨挤压,所以炉口耐火砖要求有较好的高温抗折强度和热震稳定性.炉口工作层采用B级莫来石—碳化硅转（BT类砖），其余为干熄焦用粘土砖（N3、N53）和普通隔热耐火砖（B2、C1）。预存室下部是环形气道，可分为内墙及环形通道外墙两种圆环砌体。内墙要承受装入焦炭的冲击力和摩擦，还要防止预存室和环形气道的流体压差窜漏，因而采用高强度耐磨砖—AM类干熄焦专用莫来石砖。
斜道区的砖逐层悬挑承托上部气体的荷重，并且是逐层改变气道深度的砖砌体。温度频繁波动、热惰性气流和焦炭粉尘激烈冲刷，还受上环形烟道进入的燃烧空气影响，该部位的损坏原因主要是由于温度变化所产生的不同反应而形成的热应力以及耐火材料的不均匀负荷造成的高温机械剥落，以热震损坏为主。对内层砖的热震性、抗磨损和抗折强度要求都很高。该部位采用高档次莫来石—碳化硅特制砖（N5—M类砖）。
冷却室虽结构简单，是一个圆筒形，但它的内壁要承受焦炭激烈的磨损、循环冷却气体的激烈冲刷以及气体的流动变化引起的高温化学反应及剥落和上部较高耐火衬体的正压力。所以，冷却室的损毁以机械磨损及化学腐蚀为主。冷却段用砖采用耐急冷急热性好且高强耐磨的B类干熄焦专用莫来石耐火砖（BM类砖）。
一次除尘器由于产生较大的气流冲刷，侧墙及底部经常受到焦炭粉尘的冲击，采用干熄焦专用致密耐磨粘土砖（N53），拱顶因沉降室
跨度大，温度高且波动大，采用高强耐磨干熄焦专用莫来石砖（AM 类砖）。
3耐火砖性能指标基本要求
针对上述干熄焦用耐火砖的不同特点，为确保工程施工质量，针对各主要耐火砖提出下述要求
3.1B级莫来石—碳化硅砖（BT砖）
BT砖主要理化性能指标要求
项目指标
AL2O3，% ≥30
SiC，% ≥40
Fe2O3，≤ 1.0
耐火度，℃≥1770
体积密度，g/cm3≥ 2.5
显气孔率，% ≤21
常温耐压强度，MPa ≥85
高温抗折强度，MPa 1100℃×0.5h≥20
热震稳定性（1100℃水冷），次≥50
3.2莫来石—碳化硅特质砖（AT类）
AT类砖主要理化性能指标要求
项目指标
AL2O3，% ≥35
SiC，% ≥30
Fe2O3，≤ 1.0 耐火度，℃≥1770 常温耐压强度，MPa ≥85
体积密度，g/cm3≥ 2.5
显气孔率，% ≤20
高温抗折强度，MPa 1100℃×0.5h≥20
热震稳定性（1100℃水冷），次≥40 3.3 A类干熄焦专用莫来石砖（AM类砖）
AM类砖主要理化指标
项目指标
AL2O3，% ≥55
Fe2O3，≤ 1.3 耐火度，℃≥1770 常温耐压强度，MPa ≥75
体积密度，g/cm3≥ 2.4
显气孔率，% ≤18
荷重软化温度（0.2MPa，T2），℃≤1450 高温抗折强度，MPa 1100℃×0.5h≥20 重烧线变化，% 1300℃×2h ±0.1 热震稳定性（1100℃水冷），次≥30 3.4 B类干熄焦专用莫来石砖（BM类砖）
BM类砖主要理化性能指标要求
项目指标
AL2O3，% ≥55
Fe2O3，≤ 1.3 耐火度，℃≥1770 常温耐压强度，MPa ≥85
体积密度，g/cm3≥ 2.45
显气孔率，% ≤17
荷重软化温度（0.2Mpa，T2），℃≤1500 高温抗折强度，Mpa 1100℃×0.5h≥20 重烧线变化，% 1300℃×2h ±0.1 热震稳定性（1100℃水冷），次≥22
耐磨性≤ CC 12 3.5 干熄焦用致密粘土砖（AN）
AN类砖主要理化指标要求
项目指标
AL2O3，% ≥42
Fe2O3，≤ 1.5 耐火度，℃≥1750 常温耐压强度，MPa ≥70
体积密度，g/cm3≥ 2.3
显气孔率，% ≤15
热震稳定性次数（1100℃水冷），次≥10
荷重软化温度（0.2Mpa，T2），℃≤1500
高温抗折强度，Mpa 1100℃×0.5h≥10 重烧线变化，% 1350℃×2h +0.1～-0.5 3.6 干熄焦用粘土砖
BN类砖主要性能指标要求
项目指标
AL2O3，% ≥42
Fe2O3，≤ 2.0
耐火度，℃≥1690 常温耐压强度，MPa ≥25
体积密度，g/cm3≥ 2.2
显气孔率，% ≤24
荷重软化温度（0.2Mpa，T2），℃≤1450 重烧线变化，% 1350℃×2h +0.1～-0.5 3.7火泥指标
火泥主要性能指标
项目
指标
高铝—碳
化硅火泥
莫来石
高铝火泥
致密粘土
砖火泥
粘土火
泥
AL2O3，% ≥40 65 45 35 SiC，% ≥30
Fe2O3，≤ 2 2
耐火度，℃≥1770 1730 1710 1690 荷重软化温度
（0.2Mpa，T2），℃≤
1500 1450 1350 1350
粘结强度MPa 110℃×24h≥ 4 4 3 3 400℃×3h≥ 6 6 4 4 600℃×3h≥ 6 6 4 4 800℃×3h≥ 6 6 4 4 1100℃×3h≥8 6 4 4
粘结时间，min 1～2
粒度，mm %
+0.5不大于 2
-0.074不小于60 50
4隔热砖外形尺寸的要求
4.1各种砖型主要尺寸的允许偏差如下表：
项目偏差值（mm）百分率备注砖厚+1～-1.5 100%
砖宽+1～-1.5 100%
砖长
≤250 +1～-1.5 100%
＞250 +1～-2 100%
4.2各种砖型的外形规格要求见下表
项目指标裂纹长度
宽度＜0.25mm 不限制
宽度0.26～0.5mm 不大于15mm
宽度＞0.5mm 不准有缺棱缺角深度不大于5mm 溶洞直径不大于3mm 扭曲不大于1mm 注：裂纹及缺角在一块砖上不得超过4处。
ISW卧式离心泵排水泵增压泵循环泵 永嘉县泉顿泵业制造厂 ISW管道泵采用先进水力模型，运行平衡，噪音低，密封可靠，无泄漏，结构合理占地面积小，寿命长是IH泵基础上改良起来 应用范围供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便，是国家推广的节能产品。 化工泵输送介质温度为-20℃～105℃，需要时采用冷却措施可输送更高温度的介质，适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。 食品工业化工企业和城市给水污水排放，自来水网增压，建筑生活用水，建筑消防用水，中央空调系统，其它冷热清洁介质，循环增压。 技术参数 流量：6.3-1500m3/h 扬程：5-150m 转速：980-2900r/min 口径：φ40-φ500 工作压力：1·6.MPa 介质温度：≤0~+180℃
型号意义 型号流量Q 扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S) 15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 28
钢结构工程采购技术要求和质量标准 目录： 1. 依据（标准和规范） 2. 送样要求 3. 材料、设备及配件要求 4. 施工工艺 5. 成品保护要求 6. 施工组织方案编制、供货、安装工期及其他时间配合要求
1.1. 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于： 《工程建设标准强制性条文》2013年版 《建筑工程施工质量验收统一标准》(GB50300-2013) 《建筑装饰装修工程施工及验收规范》(GB50210-2001) 《住宅装饰装修工程施工规范》(GB50327-2001) 《钢结构工程施工质量验收规范》 (GB50205-2001) 《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-1988) 《漆膜一般制备法》(GB1727-92) 《漆膜厚度测定法》(GB1764-89) 1.2. 除上述规范及要求外，本工程施工制作及安装施工组织设计应符合国家及项目当地现行 有关规范、规程的规定。 1.3. 若承包商对以下要求有任何疑义，应立即向甲方提出，由甲方采购部门做最终决定，否则视为接 受。 2. 送样要求 2.1. 材料样板应在招标阶段确定，包括钢结构的型材、连接件、预埋件等均应制作样板。 2.2. 投标单位提供样板必须符合第3项“材料、设备及配件要求”，包括品牌和材质等. 2.3. 施工过程中，严格选用招标单位事先确认的型材、构件样品；若中标单位发现施工过程中无法使 用事先确认的样品，应事先知会招标单位，在得到招标单位认可的情况下，方可更改。招标若发现中标单位未经允许，擅自更换确认样品，按照合同约定处以相应罚款。 3. 材料、设备及配件要求 3.1. 圆钢管采用Q345B无缝钢管或高频焊管钢，质量应符合《结构用无缝钢管》GB8162-2008 和《直缝电焊管》GB/T 13793-2008的规定。矩形钢管采用材质Q345B的冷弯矩形钢管。 以下截面杆件材质采用Q235B①48X3.5 ,①60X4,①76X4,①89X4,矩120X80X3,其余截面杆件材质为Q345B 3.2. 所有钢材、钢板除特殊注明外，均采用Q345B钢。 3.3. 焊条质量应符合相关规范要求：Q235钢材间的焊接采用E43型焊条，采用H08A,H08E配 合中锰型或低锰型焊剂。Q345钢材间的焊接采用E50型焊条，采用H08Mn ,H08M nA配合高锰型焊剂.Q235钢材与Q345钢材间的焊接采用E43型焊条。 3.4. 锚栓的材质采用Q235B钢。销钉的材质采用Q235B钢。 3.5. 室外金属构件(防腐层寿命应达到10年以上，适用于室外或半室外金属构件) ： 3.5.1. 金属构件表面热镀锌处理，厚度均匀，》60um 3.5.2. 刷涂环氧锌基底漆一层，干漆膜厚度》20um 3.5.3. 喷涂环氧中间漆一层，干漆膜厚度》20um 3.5. 4. 喷涂脂肪族聚氨脂哑光面漆一层，干漆膜厚度》20um 3.5.5. 完成后干漆膜总厚度须》120um 3.6. 焊接质量检验等级：拼接焊缝为二级焊缝，剖口全溶透焊缝为二级焊缝，其余角焊缝均为三级焊 缝。 3.7. 钢结构成品或半成品进场时包装保护应完好无损，并拆除外包装抽检是否符合设计要 求，发现不合格应立即退场整改。
投影仪使用说明书 一、目的 1、对ph-3500投影仪的维护和保养以及保持仪器的良好使用状态可以保证仪 器原有的精度和延长仪器的用寿命。 二、简单的介绍投影仪 1、投影仪的用途： ph-3500系列投影仪一种光、机、电、计算机一体化的精密高效光学计量仪器。它被广泛应用于机械、仪表、钟表、电子、轻工等行业，院校、研究所以及计量检定部门的计量室、试验室和生产车间。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀以及丝攻等各种工具、刀具和零件。 2、投影仪的仪器介绍 （1）总体介绍 1、投影屏（照面纸和玻璃） 2、屏幕旋转按钮 3、角度计数器 4、XY轴计 数器5、投影透镜6、X轴调节手柄7、光纤照明灯8、等高投影灯9、载物台10、控制面板11、Y轴调节手柄12、载物台深降手柄 （2）角度计数器以及XY周计数器 2、1角度计数器 1、角度显示屏 2、角度显示屏置零键 3、ABS/INC状态切换指示 4、显 示单位切换/断开设置键5、ABS/INC状态切换键 2、2.XY轴计数器 6 、单位切换指示（inch英寸mm毫米）7、X轴移动指示量8、Y轴移 动指示量 9、X轴置零设置键10、Y轴指零设置键 （3）控制面板 1、电源总开关（I:ON/O:OFF） 2、等高投影开关灯（I:ON/O:OFF） 3、等 高投射灯亮度调节（¤；亮/¤：暗）4、光纤照明灯开关（I:ON/O:OFF） 5、光纤照明灯亮度调节（上图标：表面光/下图标：斜面及反射面光源） （4）投影仪显示屏 1、照面玻璃 2、照面玻璃旋转扭 3、显示屏固定扭 4、“零”基准线 三、PH-3500投影仪在测试前的准备和测试的操作规程 (1)操作前的准备工作 1、作业环境：室内环境，并能有效的避免外来光对投影仪显示屏的直射 2、揭开投影仪的保护套并整理好， 3、清洁测量工作台面以及载物台 4、确认投影仪XY轴的移动自如 5用纱布（清洁布）擦去待测物附着的毛刺及杂质 6、插上投影仪电源开关，打开投影仪的电源主开关，打开透过照明开关。 7、调节屏幕旋转旋钮，将其角度调到“零”基准线 （2）投影仪的测量
1.设计标准 设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括但不仅限于此。 (1)G B/T3216－1989《离心泵、混流泵、轴流泵和旋流泵试验方法》 (2)G B/T5660－1955《轴向吸入离心泵底座尺寸和安装尺寸》 (3)G B/T5656－1994《离心泵技术条件》 (4)G B/T13006-91《离心泵、混流泵、轴流泵汽蚀余量》 (5)G B/T13007-91 《离心泵效率》 (6)J B/《管道式离心泵型式与基本参数》 (7)G B10889-89《泵的振动测量与评价方法》 (8)G B10890-89《泵的噪声测量与评价方法》 (9)J B4127-85 《机械密封技术条件》 (10)JG/T3009－1993《微机控制变频调速给水设备标准》 (11)GA30—92 《消防气压给水设备性能要求和实验方法》 电气部分按国家现行的有关标准和规范执行。 所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、 行业标准、深圳市地方标准及规定。 上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时， 供货商应使本次招标采购设备所选用的材料、零部件符合最新版本的国际 和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版 本的有关技术资料。 供货商使用上述以外的标准和规范时，应加以说明。应清楚地说明并提交 用于替代的标准或规范，明显的差异点要特别说明。当推荐的标准和规范 等效于或优于本规格书的要求时，才可能为业主接受。 2.定义
2.1“货物”系指供货商根据合同规定须向业主提供的一切设备及其附属设施、机械、备品备件、消耗性材料、专用工具和测试设备，以及满足合同设备组装、检验、培训、调试、性能测试、正常运行及维修等所必须的手册、技术文件、图纸和资料。 2.2“服务”系指根据合同规定供货商承担与供货有关的辅助服务，如调试、提供技术援助、培训和合同中规定供货商应承担的其它义务。 2.3“业主”指接受合同中货物及服务的单位。 2.4“供货商”指为本合同提供货物和服务的公司或实体。 2.5“现场”指将要进行设备安装和运转的地点。 2.6“验收”指业主依据技术规格及要求规定，接受合同货物所遵循的程序和条件。 2.7“业主”指深圳和而泰智能控制股份有限公司。 2.8“供货商”是指与业主签订供货合同的公司或实体。 2.9“用户方”是指接受合同货物及服务的最终用户。 2.10“原产地”是指设备的生产地或提供辅助服务的来源地。 2.11“天”是指自然天。 2.12TN-S: 电源端有一点直接接地，电气装置的外露可导电部分通过或保护导体连接到此接地点，整个系统的中性导体和保护导体是分开的。 2.13BAS：环境与设备监控系统。 2.14FAS：火灾自动报警系统。 3.工作条件 3.1海拔高度﹤1000米。 3.2环境温度： 最高日平均温度+40oC 最高月平均温度+35oC 最低温度：-25oC 3.3相对湿度：25oC时相对湿度不超过90%，投入运行前和运行初期可达到95%。 3.4地震烈度：8度。
钢结构防腐涂装技术要求 ?根据JGJ/T251-2011《建筑钢结构防腐蚀技术规程》;防腐设计按长效防腐，大于15年设计。 ?表面处理：需喷砂处理至Sa2?，表面应无可见的油脂和污垢，并且没有氧化皮、铁锈、油漆涂层和异物。粗糙度应满足30-85微米。 ?钢结构涂装配套：底漆/中间漆/防火涂料（有防火要求部位，并符合有关耐火极限要求）/面漆。 ?防腐设计 1.室内（外）钢结构：环氧富锌底漆干膜厚度60μm；环氧云铁中间漆干膜厚度 140μm；脂肪族聚氨酯面漆干膜厚度60μm； 2.室外钢结构：环氧富锌底漆干膜厚度60μm；环氧云铁中间漆干膜厚度140μm； 厚浆型聚硅氧烷面漆干膜厚度80μm。 ?技术要求 1.底漆:环氧富锌底漆，干膜中锌粉含量大于等于65%，体积固体含量不小于 65%； 2.中间漆:快干环氧中间漆，体积固体含量不小于80%，快干型且具有-5度低温 固化功能； 3.面漆1：厚浆型聚硅氧烷面漆，不含异氰酸酯，体积固体份含量不小于76%； 4.面漆2：脂肪族聚氨酯面漆，其体积固体份含量不小于60%，低VOC，没有最大 覆涂间隔，不使用含铅、铬的颜料。 ?注释： 1.标明固体含量和锌粉含量值，此指标是反映防腐性能和高低端产品的重要因素； 漆膜厚度见项目提案。
2.如果预算较好或防腐对此项目比较关键（如沿海城市），室外钢结构可优先面 漆聚硅氧烷，环保，耐候性好，后期使用多年观感好，不含异氰酸酯；如果预算一般，室内外面漆都可用聚氨酯，也是常用的防腐配套。 ?各涂层的性能指标： A．环氧富锌漆及涂层试件的性能指标 B．快干环氧中间漆涂料及涂层试件的性能指标 C.脂肪族聚氨酯涂料及涂层试件的性能指标
220培训区设备使用 220培训区内设备主要包括：投影仪及配套设施、专业无线麦克风、KTV放大器和中央空调: 下面介绍一下各个设备的使用方法： （以上设备中，专业无线麦克风、KTV放大器已调试好，除调节音量外，不必做其他调试） （一）投影仪
1、降下幕布：按下“-”（下图一）按钮。（收起幕布为“=”按钮），降下后见效果下图三。 2、打开投影仪：对准天花板上的投影仪（下图左），按下投影仪遥控器（下图右）左上方的蓝色按钮。
3、连接电脑：将蓝色针式插销（下图左）接入电脑。若笔记本电脑上没有针式插销接口，则用另一个USB插头（下图右），此时对准幕布按下投影仪遥控器（见第2步）右上角的“搜索”按钮即可，投影仪会自动搜索出合适选项。 4、连接音箱：将黑色插销（下图）接入电脑音箱插口。
5、打开无线麦克和音箱：按下接线板（下图）蓝色按钮，不必按下机器的开启键。 6、打开无线话筒：将话筒下半部分外壳旋转取下（下图），正极朝下放入两个五号电池，再将刚刚取下的话筒外壳装好，长按筒身开启键直至筒身屏幕亮光即可。 7、调节音量：下图左旋钮为话筒音量，下图右为电脑音量。
8、使用完毕后，请将幕布收起，关闭投影仪，按下无线麦克和音箱的接线板蓝色按钮将其关闭，将话筒电池拆下并放回原位。 （二）中央空调 注：空调遥控器在前台桌上，如有需要，请按下列指示操作 1、打开电闸：将右面墙上的电闸（下图）向上推 2、打开空调：将空调遥控器（下图左）对准天花板上的空调（下图 右），按下“开/关”键
3、使用完毕后，请将空调关闭，并将遥控器交还前台。 （三）结束 以上用品使用完毕后，按上述步骤依次关闭使用过的设备。
多级离心泵采购技术要求 1 总则 1.1 本技术要求适用于AA发电有限责任公司2×600MW机组，热水项目生活水泵。本技术要求提出了多级离心泵的功能、设计、结构、性能、安装等方面的技术要求。 1.2 该技术要求提出的仅是最低限度的技术要求，并未对一切技术条件做出详细的规定，也未充分引述有关标准及规范的条文，卖方应保证提供符合本技术要求和相关工业标准的优质产品。 1.3卖方提出的产品应完全符合本技术要求。如未对本要求提出偏差，将认为卖方提供的设备符合技术要求和标准要求。偏差（无论多少）都必须清楚地书面表示。 1.4卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。 1.5 如果卖方没有以书面的形式对本技术要求中的条文提出异议，那么买方可以认为卖方提供的产品完全符合本技术要求。 1.6 在签订合同之后，买方有权提出因规范标准和现场技术条件发生变化而产生的一些补充要求，具体情况由买、卖双方共同商定。 1.7 本技术要求所提出的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行。 1.8设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。 2.0 设计和运行条件 地震烈度：8度 历年极端最高气温：42.3℃ 历年极端最低气温：-15.5℃ 多年平均气温：14.4 C 多年平均相对湿度：67％
运行环境：输送介质石灰石浆液。 2、技术要求 2.1多级离心泵的设计应满足国家及行业的有关标准、规范的要求，并充分考虑到当地环境条件和买现场实际使用条件的影响，卖方应到现场实地测量,选用立式多级管道离心泵，输送介质为电厂生活水，输送介质为清水。 2.2多级离心泵
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28：90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159：2004、矩形钢管混凝土结构技术规程 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158：2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢－混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程 30、CECS、钢龙骨结构技术规程
品控员使用设备作业指导书 1.目的 规范各类设备、检测工具的正确使用，指导操作人员正确操作，提高设备稳定性及检测数据的准确性，延长设备的使用时间。 2.适用范围 适用于生技部品控中心品控员。 3.自动卷边投影仪 3.1用途 用于测量罐体二重卷边（罐体卷封）。检测：卷封长度、罐身钩长度、罐盖钩长度、搭接长度、搭接率、罐身钩搭接率、罐盖钩搭接率、卷封间隙、卷边厚度。 3.2操作说明 3.2.1 罐的定位 将切割好的样品罐放在测量平台，使卷封切口始终紧贴镜头，稍微调整罐的位置（前后左右移动和转动），使卷封成像清晰（一定要使卷封结构界限清晰），再左右移动，调整卷封图像在屏幕上面的垂直位置，然后点击按钮栏“图像锁定”或直接开始对卷封边缘进行顺序点击测量。点击第一点时，图像自动锁定。 3.2.2 选点测量 一般选用“设置”中“测量模式”的“8 点”模式。选点结束时自动生成计算结果。点击“文件”中“导出图纸”，将当前画面用屏幕截图的方式记录下来。保存在专门的文件夹内，编号保存。文件夹要注明线别、品种、厂家。解锁或重
新测量后，进行下一个剖面的测量。需要重新选点的点击“重新测量”，重新选点操作。 3.3注意事项 3.3.1 开机检查屏幕有无异常光亮斑点，先用洗耳球吹净镜头，再用擦镜纸擦拭镜头的灰尘铁屑。 3.3.2 图像至最清晰时方可选点测量，图像明暗通过亮度调整旋钮调节光源强度。 3.3.3 罐的切割面光滑平整，对光线会造成镜面反射，影像一片光斑，不能分清金属部分和空隙部分。可以将罐稍微旋转一定的角度，直到屏幕看到间隙分明的图像。 3.3.4 定期用校正模块“2 点模式”检测数据准确性。 3.3.5 设备故障找专业维修人员，不得自行拆卸检修。 4.静音卷封锯 4.1用途 用于切割 200#、206#罐，采用静音设计，高速切割，获得清晰的切口断面，配合 VSM卷边投影仪检测卷封效果。 4.2操作说明 4.2.1 接通电源后，按一下绿色开关按钮，开机。 4.2.2 将罐放在杯洞中。 4.2.3 用手握推杆，把罐向里推进，移动时要稳、慢。 4.2.4 当往里推尽，立即将推杆快速退出。 4.2.5 按一下绿色开关按钮，关机，用手将罐取出。
不锈钢卧式管道离心泵型号及技术参数 一、不锈钢卧式管道离心泵相关介绍 1、不锈钢卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80℃。 2、ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：120℃、WRG使用温度T：240℃。 3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。 4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。 二、不锈钢卧式管道离心泵工作条件 1、吸入压力1.0Mpa，或泵系统最高工作压力1.6Mpa,即泵吸入口压力+泵扬程 1.6Mpa、泵静压试验压力为 2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。 2、环境温度40℃，相对湿度95%。 3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度0.2mm.
三、不锈钢卧式管道离心泵需注意以下几个方面： 1、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。 2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵;应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠;且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。 3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。 4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。
钢结构安装安全技术要求 1、现场安全管理基本要求1.1.进行钢结构施工安装的施工队伍必须持有相关资质及营业执照，并且合法经营，不得将该工程分包给无资质或资质不全的分包商。1.2.进入安装现场的施工单位，必须建立现场施工络，制定安全管理办法，并指定施工现场的安全总负责人以及专职安全管理人员，并与中材重机签订相应的安全生产管理协议书。1.3.施工队伍负责本队伍的特种作业管理工作，进场后要将特种作业人员名单及操作证复印件报公司安全部备案；特种作业人员要持证上岗，坚决杜绝无证作业。安全部负责对特种人员持证情况进行监督检查，若在检查时发现有未取得特种作业操作证从事特种作业或操作特种设备的，按照规定对责任人处以500元罚款。1.4.施工单位人员进厂前必须按照规定到相关部门办理手续，并经公司级、部门级、班组级的三级安全教育考试合格后方可进厂作业，人员未经过三级安全教育或安全教育不合格者不得上岗，如违反本规定对责任单位处以200元/次的罚款。1.5.施工队伍负责人在安排工作前应全面考虑本队伍人员特点，并进行有针对性的安全教育或培训，达到“四不伤害”的目的。1.6.施工队伍负责解决本队伍人员的安全防护用品，且配备的安全防护用品必须符合国家或行业标准，不得使用不符合安全要求或存在安全隐患的防护用品。1.7.在施工作业前，现场负责人应根据本措施和具体施工内容，制定和采取可靠的现场安全措施，并向全体施工人员进行安全技术交底，在确认所有施工人员理解后，方可开工。1.8.施工中必须做好安全保障措施，进入现场施工人员必须正确佩戴安全帽，穿绝缘鞋；高空作业正确佩戴安全带、穿防滑鞋，确保人身安全；工作中岗位职责明确，各负其责，各司其职，遵守厂规厂纪，班前、班中不得饮酒，更不允许酒后作业。1.9.每天施工完毕后，要将构件、材料码放整齐，边角余料施工垃圾放到指定地点，做到工完场清；离开施工现场时检查氧气、乙炔阀门是否关好，氧气瓶与乙炔瓶要分开存放；切断电源，锁好电源箱。检查确认施工场地无危险后方可离开，以防止意外事故发生。1.10.施工队伍要坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底。此外还要定期组织本施工现场的安全检查，预防和控制事故的不安全因素。所有的安全记录及文件要齐全并及时上交公司安全部。 2、现场施工安全措施2.1.作业前应
目录 一、技术要求 (1) 1、概述 (1) 2、设计标准 (1) 3、定义 (2) 4、工作条件 (3) 5、基本条件 (3) 6、选型要求 (11)
一、技术要求 1.概述 1.1工程概况 北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。起点设置宋家庄停车场、终点设置车辆段各一处。 1.2地铁亦庄线包括除宋家庄站外5座地下车站及8座高架（地面）车站。本技术规格书主要包括给排水及水消防系统的消防加压泵、消防稳压泵、卧式生活污水排污泵、车站及地下区间立式排水泵、潜污排水泵、出入口排水泵、临时排水泵；通风空调专业空调水系统的冷冻循环水泵及冷却循环水泵等。 1.3各车站及区间采用水泵设备材料表及技术参数详《水泵技术参数核对表》。 1.4本技术规格书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求，供货商应提供符合本技术规格书和工业制造标准的优质、成熟产品。 1.5本技术规格书作为订货合同的技术附件，与合同正文具有同等效力。 2.设计标准 设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括但不仅限于此。 (1)GB/T3216－1989《离心泵、混流泵、轴流泵和旋流泵试验方法》 (2)GB/T5660－1955《轴向吸入离心泵底座尺寸和安装尺寸》 (3)GB/T5656－1994《离心泵技术条件》
（自查类）舞弊事件调查处理标准化作业指导书 一、查找线索 例行检查：1.1每月在各业务单位例行检查过程中，通过人员走访、业务关键点检查发现舞弊线索。根据舞弊事件 调查处理，舞弊事件分为哪两类(主动汇报、自查类) 二、分析线索 1、核实线索：1.1检查人员对舞弊线索进一步核实，根据线索涉及单位、涉及人员、涉及金额、涉及范畴以及事件的严重程度等，确定具体的调查方案。 2、汇报信息： 2.1涉及金额5000元以下，层级为片区经理及以下人员、第三方合作商根据情况自行开展调查。 2.2涉及金额5000元以上，层级为片区经理及以下人员、第三方合作商，立即向督查经理汇报，确定具体的调查方案。 2.3涉及地区经理（牧场场长、饲料分公司经理）及以上层级人员的事件，向事业部督查总监、督查经理汇报，确定具体的调查方案。 三、调查准备 1、确定调查提纲：1.1对线索汇报后，根据督查经理安排确定具体的调查方式，形成调查提纲。（包括调查需要时间，调查需要的材料等） 2、准备调查材料：2.1根据调查需要准备一支录音笔、照相机、笔记本等。 四、开展事件调查 1、前期沟通：1.1调查方向确定后，与涉及单位负责人沟通，告知需要提供的材料、需要支持的事项。（如车辆、办公场地等） 2、过程沟通： 2.1调查过程中，涉及走访人员时，先告知单位及姓名“您好！请问您现在有时间吗？我们是伊利公司相关工作人员，想和您了解一些具体的事宜，看您方便吗？”。 2.2沟通话语使用宗旨：与调查人员沟通过程中，多听少说，针对未明确的环节进行适当的提问，沟通过程中，使用礼貌用语，禁用禁忌用语。 2.3调查走访过程中，通报身份后，表明公司保密规定，统一话术为“公司有明确规定，您的个人信息及反馈内容均属于公司保密范畴，我们会确保信息不泄露，请您放心。” 3、结束沟通： 3.1调查结束后，要向对方明确“非常抱歉，打扰您这么长时间，很感谢您对我们的工作及对公司的大力支持，谢谢！”。 3.2若调查走访人员属于奶户、业主、供应商，将调查人员的联系方式给予提供，希望今后有问题（建议或举报）时，可以直接向调查人员反馈，确保基层信息能够及时反馈。 4、取证材料：4.1调查过程中查看的数据、信息、材料必须通过拍照、复印、拷贝等方式进行取证。 5、签字确认：5.1走访记录的签字并非强制性，为了保证证明材料的真实，建议开展签字环节，但不可因为要求签字而引起被走访人的不满或厌恶。 五、撰写调查报告 1、记录调查信息：1.1、对舞弊事件调查人员、调查时间进行撰写。 2、出具调查结论：2.1根据事件调查过程取证结果，得出调查结论，不能脱离调查实际凭空设想结果。 3、阐述调查过程：3.1调查过程依据调查内容进行逐一描述。 3.2涉及相关数据、图表、制度、报表等证明性材料的，将证明性材料以附件形式予以提供。 3.3杜绝调查过程只描述结论，缺少具体调查过程及相应证据的情况发生。 4、提出改进建议：4.1调查报告中明确调查单位对舞弊事件提出的改进建议及各责任单位的具体处理措施。 4.2杜绝出现只有调查、无建议的情况发生。 六、事件处理 1、反馈调查结果：1.1督查经理对本次调查报告进行审阅后，2个工作日内向督查总监汇报调查结果。 2、反馈调查报告：2.1督查部将通过审阅的调查报告下发相关单位，同时抄送事业部奶源督查部总监、各责任单位第一负责人知晓。 3、出具处理意见：3.1依据相关制度及督查总监批示出具舞弊事件处理通报.
钢结构主厂房项目材料说明 1.主刚架 ( 钢柱和钢梁等 ) 1)采用国内五大合格钢厂生产的Q345钢，符合(GB/T1591-94)或相当材 料St52-3、SM490YA?，符合Q/BQB303-1999最小屈服强度为 Q345MN/m 2)构件表面除锈等级为Sa2.0; 3)出厂前要求工厂喷涂两道共50 m厚的酸醇铁红底漆； 4)钢构件之间的连接孔要求在工厂加工好，现场不允许动火切割钻孔。 5)设计符合中国轻型钢结构设计规程CECS102:2002,DBJ08-68-97 6)焊接性能符合<<建筑钢结构焊接规程>> 2.次结构(屋面檩条 ) 1)次结构原材料要求采用进口或国内五大合格钢厂热锓镀锌钢板，规格为 G90(即镀锌量为双面标称275g/m2) 2)所有次结构须采用高热镀锌冷弯成型的Z型或C型构件； 3)材料最低屈服强度为345Mpa; 4)构件上的所有连接孔位必须在工厂预冲孔，以保证现场安装的精确度。 5)设计符合<<冷弯薄壁行钢结构技术规范(GBJ18－87)>> 3.抗风拉杆： 1)采用端头带可调节丝扣的圆钢; 2)表面除锈等级为Sa2.0; 3)出厂前要求工厂喷涂两道共计50 m厚的酸醇底漆； 4)设计符合中国轻型钢结构设计规范CECS102:2002,DBJ08-68-97 4.紧固件： 1)主钢结构高强度螺栓为8.8 级或10.9 级承压型高强螺栓，符合 GB/T1231-91,表面发黑防锈处理； 2)次结构普通螺栓为GB3098-82,4.6 级普通螺栓表面镀锌处理； 3)其它紧固件：低合金或铝合金及不锈钢，表面涂层和颜色要求与屋墙面 板匹配，保证长期使用的美观效果。 5.屋面外板： 1)采用澳大利亚BHP公司生产钢板，要求采用直立缝360度双锁边板型， 无缝连接，应确保屋面在暴雨情况下的防渗漏功能； 2)屋面构造须考虑钢板屋面在温度变化时产生的热涨冷缩，确保屋面板 通过连接件滑片的移动解决热涨冷缩产生的位移，防止应力破坏； 3)屋面板采用镀铝锌原色板，厚度不小于0.60mm, 镀铝锌量双面标称应 不小于165g/m2; 材料最低屈服强度为345Mpa。 4)设计符合<<冷弯薄壁型钢结构技术规范(GBJ18-87)>>
钢结构技术规格书（运输部分） 钢结构部件包装、运输技术规格书 (针对黄骅港三期皮带机项目) 1. 目的与适应范围 为规范黄骅港三期项目皮带机架体及栈桥钢结构的包装、运输作业，保证钢结构 的包装与运输安全顺利进行。 本方案适用于小型钢结构成品、半成品的包装和运输工程。 2. 工作内容及操作流程 包装 贮存 装车 运输 交付 3. 操作程序及技术要求 3.1 包装 3.1.1 构件编号:在包装前，必须将生产过程中(下料、制作、涂装、验收等)使用的 各种符号转换为设计图纸所规定或项目统一要求的构件编号，用记号笔、油漆或 不易脱落的粘帖标签表示在构件的明显部位(或规定部位)，便于包装、交付和现 场安装时识别。
3.1.2 编制包装方案或设计:根据构件特点、运输车辆大小和运输路线的特点，明确规 定包装材料、包装方法、防护材料、标识等防护措施。 , 钢结构的一般包装方法:有裸装、捆扎、密闭箱及格栅、密封罐四种类型，本项 目中构件包装适用方法为裸装及捆扎。见下图: 第 1 页共 7 页 , 外包装标识: 工程名称:神化集团黄骅港务公司三期项目皮带机 工程编号: 图纸号: 构件号及数量、重量、外形尺寸、重心、吊装位置 制造工厂:秦皇岛秦冶重工有限公司 收货单位: 到货地点: 运输单号: 及其他本项目要求的标识(如有，则严格依照合同规定要求执行)
3.1.3 包装条件: , 在涂层彻底干燥后。 , 保护构件涂层不受损伤。 , 保证构件不变形、不损伤、不散失。 , 符合运输相关规定。 3.1.4 包装清单: 每单件包装结束后应填写包装清单，包装清单应与实物一致，经相关人员检验后 签字确认(见附表1) 第 2 页共 7 页 4.1 贮存 4.2.1 贮存条件:贮存区域整洁、具有适当的环境。 4.2.2 在搬运中应注意构件和涂层的保护:对易碰撞的部位应使用草把、枕木或专用架 等加以保护。 4.2.3 堆放:整齐，垫物应平稳，防止构件在堆放中出现变形，并确定堆放的区域。 4.2.4 维护:搬运后的构件如发生变形、涂层损伤等情况时应及时修整、补漆、确保发 运构件完好无损。 4.3 装车 4.3.1 根据钢结构的包装方法不同，装车时也有所不同。 4.3.2 裸装时/捆扎时: , 根据现场场地的大小和单件(捆扎)钢结构的重量选用相宜的吊机; , 裸装的钢结构在吊装时需要采用吊装带进行吊装或在钢丝绳与结构接触位置铺垫
1．将VGA线（接头为15针的线缆）与笔记本电脑连接。 2．按笔记本电脑的功能键“Fn” +“F2”/“F3”/“F4”/“F7”等，不同笔记本,切换键有所不同，但功能键（F1~F8）上会有一个键印有两个屏幕的图标，若按了没有效果，则可能是笔记本的快捷键没有驱动，此时则参考附件解决方法。 3．切换不了有可能是因为笔记本本身的分辨率太高,建议调整为1024*768 。 4．电脑本身的屏幕刷新率可能太高了，建议调成70Hz以下。 附件： （1）安装笔记本快捷键驱动，可查看安装盘或到官方网站下载相应驱动。（2）根据显卡的不同型号，设置方法有所不同 ATI显卡设定方法： 桌面点右键,出现ATI 显卡管理程序,选择显示器管理器, 选择主显示器（图标），托到右边的显示器2上, 右键选复制方式, 显示器与投影机屏幕同步。笔记本接到投影仪上时，桌面上的图标在投影仪上不显示，投影仪只显示笔记本桌面背景，可能在显示属性里面选择了扩展桌面的选项，如果是这样，投影仪上显示的是扩展的桌面，也就是说你的鼠标可以从你的笔记本屏幕移动到投影仪上，所以桌面图标不显示，因为只有一个桌面。 NVIDIA显卡设定方法： 桌面点右键（或在开始-控制面板-Nvidia Desktop Manager）,出现NVIDIA 控制面板，在左侧功能栏里面，显示- 在两个显示器上相同（复制模式），单击下方的“应用”，确定即可。若还是没显示，则可尝试重新按切换键，但由于Nvidia 显卡版本不同，管理界面也有相应改动，但基本设置是一样的。
（此图看不清楚，可另存为后放大查看） INTEL集成显卡设定方法： 桌面点右键，选择“属性”-“设置”-“高级”再选择右上方的intel显卡控制面板，点击“图形属性”，选择“双屏显示”即可。
办公设备使用管理作业指导书 1.0目的 通过规范办公设备的使用管理，保证公司在实现服务过程中办公设备正常使用。 2.0适用范围 适用于公司所有的办公设备。 3.0定义 4.0职责 4.1行政办公室负责所有办公设备的采购及调配。 4.2各部门负责属本部门使用的办公设备的管理。 4.3机电管理部负责电脑、电话、传真机、打印机的维护保养。 5.0內容 5.1办公设备种类 复印机、传真机、打印机、摄像机、照相机、过塑机、音响设备、投影仪、扫描仪、电脑、电话等。 5.1.1电脑管理 公司电脑根据其用途包括办公电脑和非办公电脑，两者的配置，都必须由部门根据岗位的需求，提出书面申请，经公司领导审批后，由机电管理部根据需求选型，行政办公室负责新机的采购。 1、办公电脑的管理 （1）各岗位的电脑由所在部门指定其主要使用人为该电脑管理员，负责该
电脑的日常使用，其职责如下： 负责设置、修改该电脑的用户密码，并报公司备案； 负责该电脑的日常管理及报修； 定期对硬盘进行整理，对需要保留的电子文档进行备份，清除垃圾文档； 定期对电脑进行杀毒，对外来软件进行安全性检查，确认无误后方能使用。 每周填写电脑运行周报。 （2）任何人未经许可不得使用他人的电脑。 （3）办公电脑的软、硬件配置不得自行增删变更，如有需要，须经请示批准后，由机电管理部技术人员实施。 （4）办公电脑如需上网，须经所在部门提出书面申请，报请行政办公室、分管领导批准后，由机电管理部负责接入。不得在网上浏览与工作无关的网站，下载与工作无关的网络信息资料。 （5）机电管理部负责办公电脑及其相关外部设备的维修，并定期（每月一次）对电脑的使用情况进行检查；根据电脑使用情况不定期组织电脑操作知识的培训。 （6）下班后相关责任人检查电脑是否正确关机，正常情况下不得强行关机。 2、非办公用电脑的管理 （1）此类电脑包括：空调集控、水电抄表、BAS、停车场系统、消防系统、监控系统、咨询台用。 （2）此类电脑的日常管理维护由使用部门负责，机电管理部负责定期保养和问题处理。
合同附件5：钢结构技术要求 2.2制作和安装图纸的编制 i.应根据钢结构设计图纸编制制造图纸。 ii.图纸应按照GB/BS标准和/或图纸文件中规定的公制绘制。制作图须注明下列细节: - (a)焊接连接情况下焊缝类型、尺寸和长度（明确指明车间或现场焊接）。指定的焊缝长度应 为有效长度（不包括末端板条箱）。 (b)螺栓连接时，螺栓的布置和螺栓、螺母等的说明（详细说明车间和现场螺栓）。 (c)电极/焊丝焊剂规范。 (d)如有需要，须在图则中注明在建造期间及建造后处理结构的特别规定。 (e)油漆的规格和油漆相应表面制备。 (f)一般安排/标记计划。 (g)参考设计图纸。 (h)材料清单，注明按编号列出的材料要求，包括尺寸、重量、材料规格、每个项目的标识 号、所需件数等。 (i)根据需要，将所有连接件与吹接细节布置在一起，以便根据设计图纸明确说明各种制造和 安装要求。 (j)在用HSFG螺栓连接的情况下的，配合面制备规范。 (k)对于厚度大于8毫米的所有板和型材，如属符合指明标准的对接/沟槽焊接，须作适当的边缘制备。 (l)以便于现场平稳安装的安装间隙。 (m)每个安装件应在这些图纸中用安装标记清楚标明。所有松动构件均应标有零件标记，并将其“连接”在主安装件上以便发货。 iii.制作施工图的方式应当使结构物能够以最大的经济可运输尺寸从制造车间送到安装现场，从而将现场工作减少到最低限度。 iv.支撑应按构件容量的50％或设计图纸中规定的力连接，以较大者为准。（对于单角支撑构件，考虑全面积对此的影响）。 v.标准简支梁连接，除非在图纸中另有说明，应设计和详细说明60%的梁剪/弯矩承载能力。 vi.凡有因振动而导致螺母松动的危险时，应设置锁紧螺母。 vii.对于所有用固定螺栓连接的连接，应使用两个垫圈。一个垫圈轴承压在头上，另一个轴承压在螺母上。 viii.受动载荷作用的钢结构构件的细部设计应确保载荷的平稳过渡，并确保疲劳产生的应力作用下的最佳性能。不允许跨越吊车梁的张紧法兰焊接。 ix.对于详述连接、材料、焊缝、螺栓等的允许应力，应按图纸规定。 x.乙方应负责所有连接的设计和详细说明。连接的设计应为结构元件中的应力传递提供足够的强度，如设计图所示。详细设计应使安装方便，不受现场所有接口、钻孔和切割的影响。 2.3 材料 a)用于钢结构和与钢结构相关的工厂建筑工程的所有钢材和其他材料，应符合图纸上所示的规格或 符合相应的GB/BS标准。除非获得对某些二级结构构件使用未经测试材料的书面授权，否则只能使用经过测试的材料。 b)结构钢的形状一般应符合GB/BS标准。 c)用于焊接的软钢电极应符合图纸规定。在任何特定位置焊接时，所用电极应为制造商推荐的在该 位置使用的电极。所使用的电流应按照电极制造商的推荐值。 d)所有螺栓和螺母应符合图纸规格或主管工程师批准的规格。 e)工作中所用材料的经认证的工厂试验报告，应按要求提供给主管工程师检查。 f)更换设计图纸中所示的钢结构部分，必须以书面形式向主管工程师取得批准。如果设计部分无法 使用，通常不会不予批准。 g)所有材料须是直的，如有需要，则须在加工前用压板（包括去卷板）将其拉直和/或压扁，但规定 须为曲线形式并须无弯曲的情况除外。
