天津市政协俱乐部北京影院落地大修工程给排水、暖通专业监理实施细则
编制：___________
审核：___________
北京华捷建设监理有限公司
北京影院大修工程项目监理部
2009年 1月
1、专业工程特点：
北京影院落地大修工程是在原北京影院旧址将影院落地大修，同时对政协会馆（政协俱乐部）地下室设备机房进行调整及室内装修，使之满足政协俱乐部配套要求。本工程地下工程为游泳池及泳池辅助用房、设备用房。
本工程包括：给排水、中水、排水、消防、暖通等系统。
1.1给水系统。由市政给水干管两处分别接入一条DN200管道，在建筑物周围形成环状管网作为生活及消防系统。在公建地下一层设有生活断流水箱和消防水池。本工程生活用水竖向分为低、中、高三个分区。多层住宅及公建供水由市政管网供给。高层住宅1---4层由市政管网直供。5层以上为二次加压供水，5-15层为中区，16层以上为高区。
1.2中水系统同给水系统
1.3排水系统：生活污水底层单独排放，排水立管作伸顶通气管，地下室的污废水经设在地下室的集水井中潜污泵提升至室外排水管网。屋面雨水经雨水斗收集后经外排水管道排至室外。汇集后由室外雨水管网排至市政管网。地下室的污水集水井做超水位报警，水泵启动，排至市政管网。
1.4消防给排水系统：
1.4.1在公建设消防水池及高位水箱，其中储存消防用水量252M3，在1#楼屋顶设有高位水箱，容积为18 M3。水箱内储存火灾初期灭火用水量。室外消防用水由市政管网设计。1.4.2室内消火栓系统：室内消火栓系统为上下成为环状管网，其系统静压（水压）不大于100M根据高规竖向分为一个系统，由设在地下一层消防水泵形成临时高压。消火栓工作压力由水箱间稳压气压装置保证，系统分别在室外设置消防水泵结合器二套，消火栓间距不大于25M，水枪的充实水柱为12M。
1.4.3自动喷水灭火系统：本工程为湿式自动喷水灭火系统。由地下一层消防水池和喷淋泵供给。系统稳压由屋顶水箱间稳压气压装置保证。
1.4.4灭火器配置：本工程在建筑物内配置灭火器，设于组合式消火箱内。公建、地下车库按A类火灾、变电室按带电火灾等级均为中危险级，配置磷酸铵盐干粉灭火器，每处二具，每具2kg。
1.4.5消防排水系统：在地下室消防电梯底部设集水井及消防排水泵，排水量不小于2 M3。
1.5采暖系统
1.5.1采暖系统为下供下回双管异程式。户内系统为同程双管采暖。供回水温度为85/60℃。设计温度居室、起居厅20℃。厨房15℃.卫生间25℃.商业卫生间16℃
1.5.2采暖系统分为高、中、低区由换热站供给。系统工作压力为高区0.95Mpa；中区
0.80Mpa；低区0.65Mpa。
1.5.3系统供回水立管沿热力管井敷设，在立管最高点设自动排水阀，最低点设泄水丝堵。各户设采暖热计量表，阀门设在各层热力管井内。室内采暖系统沿各层楼板上60mm厚垫层内敷设。
1.5.4管材及散热器：采暖系统入户管及竖井内表前管均采用热镀锌管，管道为丝接。竖井内采暖立管均设波纹补偿器。户内采暖地面管道采用热稳态PP-R管。管材要求承压大于
2.0upa。管材、管件应同质，在设计温度和压力下使用寿命50年以上。
散热器为Lz型，内防腐铝合金柱式散热器。
1.6通风及防排烟系统
1.6.1住宅楼梯间及合用前室均采用机械加压，加压风机置于屋顶。
1.6.2卫生间排风口采用防止回流措施，屋顶加压及地下室通风。
1.6.3高层住宅地下室通风均采用自然通风、开窗面积不小于房间面积20%。
2.监理依据
2.1本工程给排水、暖通部分施工依据为设计图纸及国家标准、规范、标准图集。
2.2 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；
2.3 《集中供热住宅计量供热设计规程》（GB29-26-2001）；
2.4 《建筑设计防火规范》（GBJ16-87-2001）；
2.5 《高层建筑防火规范》（GB29-1-2004）；
2.6 《天津市二次给水供水工程技术标准》（J10369-2004）；
2.7 《建筑中水设计规范》（GB50336-2002）；
2.8 《建筑工程施工质量评价标准》（GB∕T50375-2006）；
2.9 《天津市建设工程“海河杯”评审导则》津建协（2007）1号。
3、监理控制流程
3.1施工监理工序控制流程
注：上道工序未验收，不得进行下一道工序的施工。其工程质量遵照国家标准和质量评定标准，国家工程质量强制性条文进行。
3.2、给排水管道安装工程程序控制流程图
3.3、消防工程施工程序流程图
3.4、采暖工程施工控制流程图
3.5、加压送风系统工程施工控制流程图
4、监理控制要点及目标值
4.1
4.1.1审查施工单位物资进场申报、质量证明文件及对设备、材料的存放和保管情况，并有专人负责。
4.1.2设备进行做开箱检验，并做单体试压和吹扫，随时检验。对设计要求需进行复试的，对有怀疑和代用材料监督施工单位进行试验，合格后才能使用。
4.1.3落实规格、型号、数量和合格证，材质检测报告等。
4.2地下管道预埋及隐蔽部位施工
地下所有管道如排水做闭水试验，给水、中水、暖通、消防水管道的强度试验，经验收合格后进行隐蔽工程验收。按设计要求查坐标、标高、轴线、管道的坡度、接口、防腐、保温。
坡度：排水 DN50、i ＝0.035， DN75、i ＝0.025， DN100、i ＝0.02，DN150、 i ＝0.01， DN200、i ＝0.008。
地漏标高控制在-5～10mm （以卫生间地坪为准），保温按设计要求，经过不采暖房间的中水，消防管道作30mm 厚阻燃闭泡橡塑保温采暖，系统室外埋地入户管采用聚氨酯保温，保温层厚度40mm 。保护层为高密度聚乙烯。
4.3管道和设备安装应位置正确，排列合理整齐，坡度、坡向、减震、补偿等符合设计要求。支架、吊架、托架（含设备基础）的构造型式、规格尺寸、间距、位置符合有关规定、规程和设计要求，安装固定、牢固、平整，与支撑物或垫层接触紧密、平稳，不得与管道直接焊接，防锈处理良好。
管道及设备连接接口应平整、严密、无渗漏，其接甩口应封闭严密，采用弹性接头的管道、设备不得使其接头和管道接口承重。
各类连接应符合以下规定：
4.3.1焊接：坡口的形式和角度，焊缝高度、密度符合规范要求，焊口均匀、圆滑、无焊瘤、飞溅物、夹渣、气孔，两管对口间隙一致且不小于2mm无错口。
4.3.2丝接：采用管件正确，丝扣规整，丝尾剩余2扣为合格，接口严密填料无外露。
4.3.3法兰连接：法兰和衬垫规格、材质、厚度符合规范和设计要求。对接平行与管中心线垂直，螺杆露出螺母长度一致，且不大于螺杆直径的1/2，朝向一致，并使用热镀锌螺栓连接便于拆卸检修。
4.3.4承插、套箍、卡箍接口：接口的构造和采用材料、填料、粘结剂的品种、性能、质量应符合规范标准及设计要求。捻口应密实、饱满、平整。橡胶圈接口应严密平直、无扭曲，对口间隙准确，环形间隙一致。
4.3.5管道热熔及粘接连接：熔接连接管道的结合面应有一均匀的熔接圈，不得出局部熔瘤或熔接圈凸凹不均现象。
管道采用粘接接口，粘接剂不允许外溢污染管道，管道插入承口深度饱满。
4.3.6给水系统的阀门、配件、器具、水表安装位置正确，接口严密，出水方向正确，规格、型号符合设计要求。水泵、水箱、消防设备等安装质量符合要求，管道穿墙处的保护连接符合规范要求。表面涂层光滑整洁、色泽均匀，无漏涂, 透底、返锈、流坠、皱纹、起皮、滴水、渗漏。
中水管道严禁与生活饮用水管道连接。中水管道、阀门应有“中水非饮用”标志。当中水管道采用金属管材，其外壁应涂浅绿色，采用塑料管，管外壁颜色为浅绿色。
4.4刷油、保温及系统试运转和调试
采用焊接钢管或无缝管，除锈露出金属本色刷一遍防锈漆，试压合格后保温，保温厚度30mm；镀锌管刷银粉交活面漆一遍。
4.5设备安装工程主要施工质量：
上下园村还迁住宅楼建设项目 给排水、暖通及设备监理实施细则 编制人： 审批人： 北京光华建设监理有限公司 第四十项目部
2010年3月 目录 一、工程基本概括 (2) 二、监理依据 (4) 三、监理主要内容 (5) 基本监理规定 (5) 室内给水系统安装监理内容 (8) 室内排水系统安装监理内容 (12) 卫生器具安装监理的内容 (16)
一、工程基本概况： 1.1工程概况： 2.1专业工程概况：
二、监理依据 2.1现行的法律、法规、强制性标准、行政主管部门的规定等2.2监理合同及建设单位与施工单位签订的协议、合同和有关文件2. 3施工图纸及设计说明、工程变更洽商 2. 4建筑给水排水设计规范GB50015-2003 2. 5建筑设计防火规范GB50016-2006 2. 6采暖通风与空气调节设计规范GB50019-2003 2. 7高层民用建筑设计防火规范GB50045-95（2005年版）2. 8自动喷水灭火系统设计规范GB50084-2001（2005年版）2. 9火灾自动报警系统施工及验收规范GB50166-2007 2. 10建筑内部装修设计防火规范GB50222-95（2001年版）2. 11建筑给水排水及采暖工程施工质量验收规范GB50242-2002 2. 12通风与空调工程施工质量验收规范GB50243-2002 2..13自动喷水灭火系统施工及验收规范GB50261-2005 2. 14给水排水管道工程施工及验收规范GB50268-2008 2. 15天津市住宅设计标准DB29-22-2007 2. 16天津市二次供水工程技术标准DB29-29-2008 2. 17天津市再生水设计规范DB29-167-2007 2. 18集中供热住宅计量供热施工质量验收标准PB29-42-2003
给排水、消防、喷淋系统工程监理实施细 一、给排水、供回水、消防喷淋安装工程报验： （一）保证项目报验： 1、原材料、成品、半成品以及设备进场（附合格证、 材质单、产品说明书和相关技术资料） 2、各分项工程开工申报 3、系统调试、灌水、试压报验（附方案和试验记录）。 （二）检查验收项目报验 1、隐蔽工程报验（附隐蔽记录） 2、各层段放线及支架安装报验（附自检资料） 3、各层段水管、设备、器具安装质量报验（附施工记 录及自检资料） 4、各系统保温工程质量报验（附自检资料） 二、管道工程安装质量控制要点： （一）、安装前技术准备工作（要先控制） 1．认真熟悉设计图纸，搞好图纸会审和技术交底，做好记录； 2.及时编写并申报具体施工方案，进度计划和材料供应计划； 3.管道安装前进行除锈、刷底漆并符合设计要求。 （二）安装施工过程中的技术质量要求（事中控制） 1.按照施工图纸和施工规范要求预留预埋并保证位置正确； 2.施工放线、管道支架、吊架、托架制作和安装应符合设计和施工规范的规定。
3.管道安装是焊接、丝接、法接承插以及沟槽式卡箍连接必须按设计和施工规范进行。 4.安装管道应横平竖直、位置正确，符合设计和规范要求的坡度和坡向。 5．管道安装完毕应按设计要求和规范规定做耐压灌水通水通球试验，并对管道进行冲洗，达到规范要求。 6.水压试验合格应按设计规范防腐、保温和油漆，其涂料品种、涂层、标记应符合和设计规范。 7.管网中补偿器应按图纸要求位置施工，安装前按规范进行预拉伸。固定支架、滑动支架位置准确、固定牢固、滑动灵活。 8.网管中各类阀门安装应其型号、规格、合格证进行检查和抽检，所抽检的阀门应符合规范要求，保证严格不漏水。 9.水泵安装前应严格检查水泵的规格、型号，应符合设计要求，并附有出厂合格证和质检部门的质检报告以及相关技术资料。并应对其砼基础强度、标高、尺寸和螺栓位置必须符合设备要求。 10.水泵安装时应对水泵找平，其允许偏差应符合规范要求。 11.水箱的制作安装应符合设计图纸要求，并按设计和规范要求进行强度和渗水试验。 三、资料整理： 1.依照图纸认真审核承包商申报的隐蔽工程单。质量验收认证单，并对其工程依照国家有关规范进行分部、分项工程验收，并将资料认真整理，并土建一体上报和存档。
通风与空调工程监理实施细则 1、工程概况：上海津村制药工厂建设项目，位于上海市张江高科技园区郭守敬路 276 号，占地面积40000M 2,建筑面积15000 M 2。日本株式会社总承包，中石化上海医药工业设计院为设计单位，上海石化安装检修工程公司为设备 安装分包单位。暖通工程主要为生产车间、质监楼的通风与空调。车间共五 层，空调方案采用集中式风系统中央空调方案，走廊设少量风机盘管。主机 采用风冷冷水机组，置于车间二楼，末端采用组合式空调箱，置于二楼及五 楼的空调机房，仓库区设风冷直接蒸发式机组。质监楼为二层，分为办公区 域及实验区域，舒适性空调区域采用风机盘管加新风空调系统。部分实验室 采用全空气系统，根据洁净区划分，微生物实验室区域设置了一万级净化空 调系统，新风机组和一万级净化空调机组采用组合式空调箱，设置在一楼空 调机房。废水处理、门卫1、 2 的空调，工程楼的通风与空调。 2.事前控制内容： 2.1审查施工单位资质：审查企业营业执照、资质等级证书、进沪许可证等必要时进行考察。 2.2审查经施工单位上级主管部门审批过的施工组织设计、施工方案（开工前15天提交，并于开工前7天审核完毕），无施工组织设计、施工方案不得施工； 2.3督促施工单位建立健全施工管理制度和质量、安全、文明施工保证体系，并付诸实施； 2.4召开首次会议，由监理单位向施工单位介绍经业主认可的“监理工作计划书”的相关内容，明确材料、设备报验、施工组织设计、施工方案报审、工程质量报验、隐蔽工程验收等相关程序及工程质量事故处理办法； 2.5参与设计交底和图纸会审，领会设计意图。 2.6原材料、半成品、成品、设备进场后，督促施工单位及时向监理组报

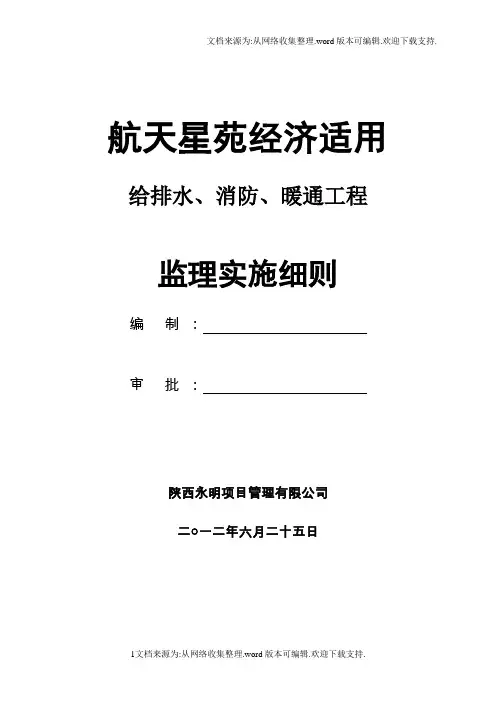

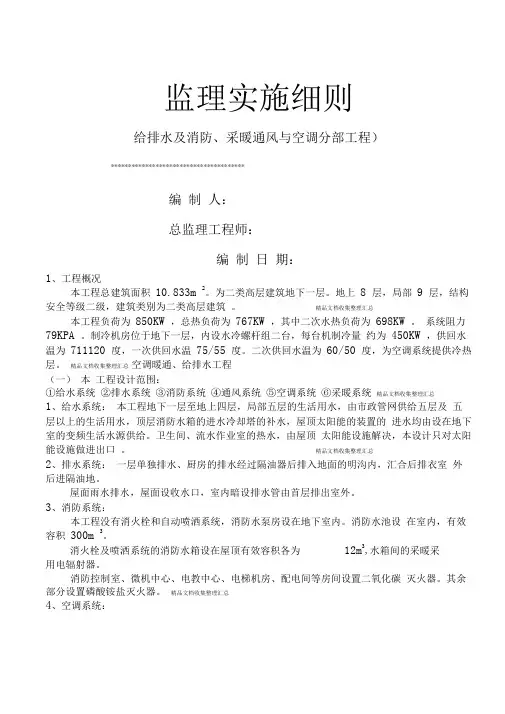

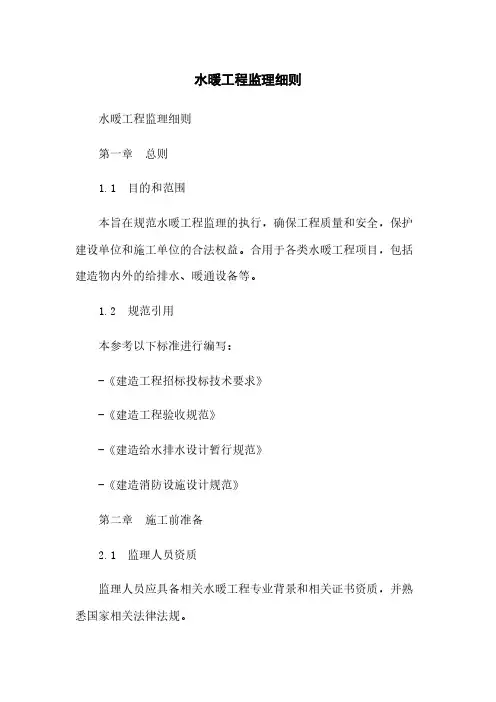

航天星苑经济适用 给排水、消防、暖通工程 监理实施细则 陕西永明项目管理有限公司 二○一二年六月二十五日 目录 一、项目概况 二、编制依据 三、监理工作控制要点及目标 四、监理工作控制要点及控制目标 五．安装工程监理实施细则 六、注意事项 一、项目概况：
