脉冲压缩原理

脉冲压缩原理

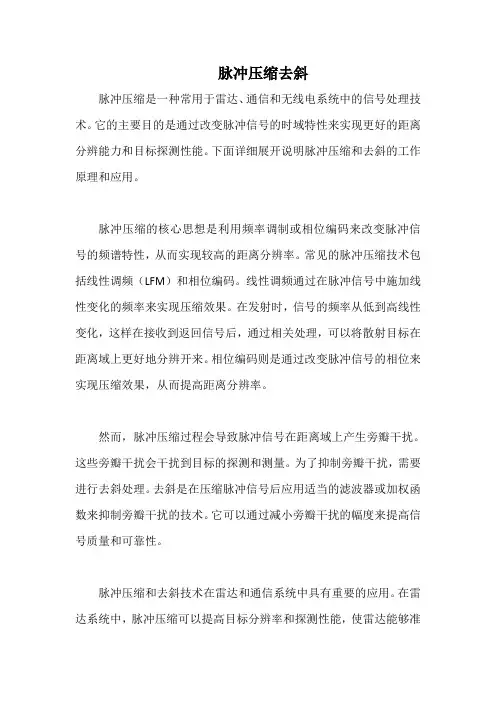

1.脉冲压缩的目的和意义

雷达距离分辨率

δ = c τ 2 \delta=\frac{c\tau}{2}δ=2cτ

c是光速,τ \tauτ是矩形脉冲的时宽,从上式中,我们不难看出决定雷达的距离分辨率的是脉冲信号的时宽,所以,如果我们想要得到高的距离分辨率,就必须要发射更窄的脉冲,但是窄脉冲意味着发射信号的能量小,就会导致雷达的探测距离变短。对于一般的脉冲信号(时宽*带宽=常数),比如矩形脉冲信号的时宽和带宽不能同时增大,因此,距离分辨率和探测距离是一对矛盾。

脉冲压缩技术就能够很好的处理上述的这组矛盾,首先,发射宽脉冲信号保证雷达的探测距离,其次,将回波信号经过一个匹配滤波器(脉冲压缩),得到窄脉宽信号,提高了雷达的分辨率。

2.脉冲压缩的优点:提高信噪比、压缩信号的时宽

3.线性调频(Linear Frequency Modulation,LFM)信号是一种大时宽的宽频信号,LFM信号的时宽和带宽都可以自己选择,不像矩形脉冲那样时宽和带宽相互抑制。

4.由于脉冲压缩要在雷达接收机的数字处理器件完成,由于受到器件的约束,脉冲压缩通常要在零中频进行(接收信号与本振信号下变频后进行脉冲压缩)。

脉冲压缩 雷达方程

脉冲压缩雷达方程 脉冲压缩雷达方程是雷达技术中的重要概念,它是一种通过处理雷达回波信号的方法,可以提高雷达系统的距离分辨率。本文将介绍脉冲压缩雷达方程的原理和应用。 脉冲压缩雷达方程是指通过对雷达回波信号进行特定的处理,使得雷达系统可以在较短的脉冲宽度内获得较高的距离分辨率。在传统的雷达系统中,由于脉冲宽度较宽,导致雷达无法准确地分辨目标之间的距离。而脉冲压缩雷达方程通过对回波信号进行复杂的信号处理,可以降低脉冲宽度,从而提高距离分辨率。 脉冲压缩雷达方程的实现需要利用雷达的发射和接收系统。在发射端,雷达发射窄脉冲信号,脉冲宽度通常很宽。然后,在接收端,雷达接收回波信号,并进行一系列的信号处理步骤。其中,最关键的步骤是压缩滤波器的应用。 压缩滤波器是脉冲压缩雷达方程中的核心部分。它的作用是对接收到的回波信号进行滤波,使得脉冲宽度变窄。具体来说,压缩滤波器利用了信号的自相关性质,通过与发射信号进行相关运算,将回波信号的脉冲宽度压缩到较窄的范围内。这样,雷达系统就能够在较短的时间内获取到高分辨率的距离信息。 脉冲压缩雷达方程的应用非常广泛。首先,在军事领域,脉冲压缩雷达方程可以提高雷达系统对目标的探测和识别能力。它可以有效

地区分目标之间的距离,提供更准确的目标定位信息。因此,在雷达导航、目标跟踪和导弹制导等军事应用中,脉冲压缩雷达方程被广泛采用。 脉冲压缩雷达方程还在民用领域得到了广泛应用。例如,在航空领域,脉冲压缩雷达方程可以提高飞机的导航安全性,确保飞行器与其他目标之间的安全距离。在气象领域,脉冲压缩雷达方程可以用于天气预测和气象观测,提供更准确的降水和风速信息。 脉冲压缩雷达方程是一种能够提高雷达系统距离分辨率的重要方法。通过对回波信号进行特定的信号处理,脉冲压缩雷达方程可以使雷达系统在较短的时间内获取到更准确的距离信息。它在军事和民用领域都有广泛的应用,为各种应用场景提供了更高的探测和识别能力。随着雷达技术的不断发展,脉冲压缩雷达方程将继续发挥重要作用,为各个领域的应用提供更高的性能和效果。

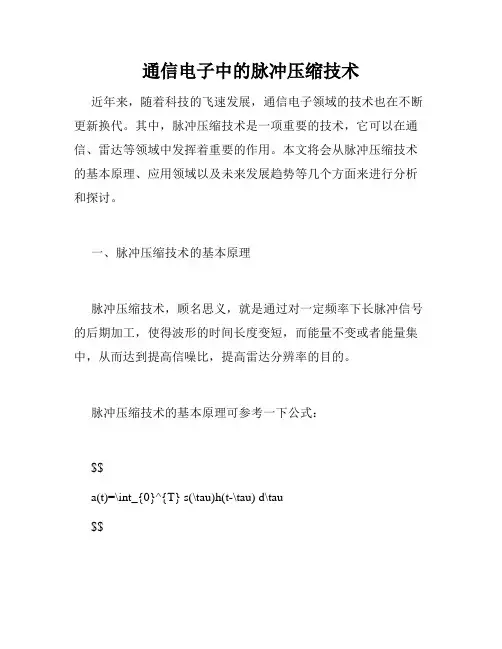

脉冲压缩技术

脉冲压缩技术 在雷达信号处理中的应用

一.脉冲压缩的产生背景及定义 1.1 脉冲压缩的定义 脉冲压缩即pulse compression,它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲,因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力,又能获得宽脉冲的强检测能力。 1.2脉冲压缩的主要手段 目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。 1)线性调频 是最简单的脉冲压缩信号,容易产生,而且其压缩脉冲形状和信噪比对多普勒频移不敏感,因而得到了广泛的应用,但是,在利用多普勒频率测量目标方位和距离的情况下很少使用; 2)非线性调频 非线性调频具有几个明显的优点,不需要对时间和频率加权,但是系统复杂。为了达到所需的旁瓣电平,需要对每个幅度频谱分别进行调频设计,因而在实际中很少应用; 3)相位编码 相位编码波形不同于调频波形,它将宽脉冲分为许多短的子脉冲。这些子脉冲宽度相等,其相位通过编码后被发射。根据所选编码的类型,包括巴克码、伪随机序列编码以及多项制编码等。 1.3脉冲压缩的产生背景 随着飞行技术的飞速发展,对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。测距精度和距离分辨力对信号形式的要求是一致的,主要取决于信号的频率结构,为了提高测距精度和距离分辨力,要求信号具有大的带宽。而测速精度和速度分辨力则取决于信号的时域结构,为了提高测速精度和速度分辨力,要求信号具有大的时宽。除此之外,为提高雷达系统的发现能力,要求信号具有大的能量。由此可见,为了提高雷达系统的发现能力、测量精度和分辨能力,要求雷达信号具有大的时宽、带宽、能量乘积。但是,在系统的发射和馈电设备峰值功率受限制的情况下,

脉冲压缩原理

脉冲压缩原理 脉冲压缩原理是一种利用特殊波形设计和信号处理算法来实现雷达分辨率提高的方法。传统雷达系统的分辨率由脉冲宽度决定,而脉冲压缩技术可以在保持较宽脉冲宽度的情况下,实现较高的分辨能力。 脉冲压缩技术的核心思想是利用多普勒频移效应和信号处理算法来压缩接收到的雷达回波信号。在雷达系统中,脉冲压缩技术通常与调频连续波(Frequency Modulated Continuous Wave,FMCW)雷达或调相连续波(Phase Modulated Continuous Wave,PMCW)雷达结合使用。 首先,FMCW雷达或PMCW雷达在发送端产生一段连续变频 或变相的信号,并将其发射出去。当这个信号与目标物体相互作用后,会返回给雷达系统。接收端接收到回波信号后,会进行一系列的信号处理操作。 脉冲压缩技术的关键步骤是脉冲压缩滤波和相关运算。通过对回波信号进行频谱分析和相干处理,可以提取出回波信号中的散射能量,并把它们集中在时间域上,从而提高分辨能力。 脉冲压缩滤波是脉冲压缩技术的主要部分。它是一种特殊的滤波器,可以对接收到的回波信号进行频域上的处理。具体来说,脉冲压缩滤波器可以将长时间的脉冲信号转换成较短的脉冲,从而提高雷达的时间分辨率。 相关运算是对滤波后的信号进行时间域上的处理。它用于计算

接收信号与已知信号之间的相关性,从而提取出目标物体的信息。相关运算可以进一步压缩脉冲信号,提高雷达的距离分辨能力。 总的来说,脉冲压缩原理是利用特殊波形设计和信号处理算法,通过脉冲压缩滤波和相关运算来提高雷达分辨率。这种技术可以在保持较宽脉冲宽度的情况下,实现较高的分辨能力,从而在目标探测和定位中起到重要的作用。

雷达线性调频脉冲压缩的原理及其MATLAB仿真

线性调频(LFM )脉冲压缩雷达仿真 一. 雷达工作原理 雷达是Radar (RAdio Detection And Ranging )的音译词,意为“无线电检测和测距”,即利用无线电波来检测目标并测定目标的位置,这也是雷达设备在最初阶段的功能。典型的雷达系统如图1.1,它主要由发射机,天线,接收机,数据处理,定时控制,显示等设备组成。利用雷达可以获知目标的有无,目标斜距,目标角位置,目标相对速度等。现代高分辨雷达扩展了原始雷达概念,使它具有对运动目标(飞机,导弹等)和区域目标(地面等)成像和识别的能力。雷达的应用越来越广泛。 图1.1:简单脉冲雷达系统框图 雷达发射机的任务是产生符合要求的雷达波形(Radar Waveform ),然后经馈线和收发开关由发射天线辐射出去,遇到目标后,电磁波一部分反射,经接收天线和收发开关由接收机接收,对雷达回波信号做适当的处理就可以获知目标的相关信息。 假设理想点目标与雷达的相对距离为R ,为了探测这个目标,雷达发射信号()s t ,电磁波以光速C 向四周传播,经过时间R C 后电磁波到达目标,照射到目标上的电磁波可写成: ()R s t C - 。电磁波与目标相互作用,一部分电磁波被目标散射,被反射的电磁波为()R s t C σ⋅-,其中σ为目标的雷达散射截面(Radar Cross Section ,简称RCS ) ,反映目标对电磁波的散射能力。再经过时间R C 后,被雷达接收天线接收的信号为(2)R s t C σ⋅-。 如果将雷达天线和目标看作一个系统,便得到如图1.2的等效,而且这是一个LTI (线性时不变)系统。 图1.2:雷达等效于LTI 系统 等效LTI 系统的冲击响应可写成: 1 ()()M i i i h t t σδτ== -∑ (1.1)

雷达数字下变频后脉冲压缩原理公式

雷达数字下变频后脉冲压缩原理公式 雷达数字下变频后脉冲压缩是一种重要的信号处理技术,它能够有效地提高雷达系统的分辨能力和测量精度。本文将对雷达数字下变频后脉冲压缩的原理进行详细介绍,并给出相应的公式,以帮助读者深入理解该技术。 雷达是一种将电磁波通过传输和接收设备发射出去,再通过接收和分析设备接收回来,以探测目标和测量目标相关参数的设备。在雷达系统中,脉冲压缩是一种重要的信号处理技术,用于提高雷达的距离分辨能力。传统的脉冲压缩技术主要是通过硬件实现,但随着数字信号处理技术的快速发展,数字下变频后脉冲压缩逐渐成为主流。 数字下变频后脉冲压缩的核心思想是将接收到的窄带信号下变频到中频,并对其进行脉冲压缩处理。其原理可以用如下公式表示:$$ s(t) = \frac{1}{T} \int_{0}^{T} x(t) h^*(t - \tau) dt $$ 其中,$x(t)$表示接收到的窄带信号,$s(t)$表示压缩后的脉冲信号,$h(t)$表示脉冲压缩滤波器的冲激响应函数,$h^*(t - \tau)$表示$h(t)$在时域上延迟$\tau$后的函数,$T$表示信号的脉冲宽度。

该公式表示,压缩后的脉冲信号$s(t)$是接收到的窄带信号 $x(t)$与脉冲压缩滤波器的冲激响应函数$h(t)$的卷积积分。通过进 行卷积计算,信号在时域上得到了压缩,从而提高了距离分辨能力。 数字下变频后脉冲压缩技术具有许多优势。首先,通过数字信号 处理技术,可以灵活地调整压缩滤波器的参数,从而适应不同的工作 任务和环境。其次,使用数字信号处理器(DSP)等高性能计算设备可 以实现实时处理,大大提高了雷达系统的响应速度。此外,数字化处 理还可以减少了传统脉冲压缩系统中由于模拟部分带来的误差和失真,从而提高了数据的精确度和可靠性。 总之,雷达数字下变频后脉冲压缩是一种重要的信号处理技术, 通过将接收到的窄带信号下变频到中频,并对其进行脉冲压缩处理, 可以提高雷达系统的分辨能力和测量精度。相信随着数字信号处理技 术的不断发展,该技术将在雷达领域发挥越来越重要的作用。希望本 文的介绍对读者理解和应用雷达数字下变频后脉冲压缩技术有所帮助。

雷达数字下变频后脉冲压缩原理公式

雷达数字下变频后脉冲压缩原理公式 摘要: 一、引言 二、雷达数字下变频后脉冲压缩原理 1.脉冲压缩技术的概念和作用 2.数字下变频的原理 3.脉冲压缩公式 三、雷达数字下变频后脉冲压缩的应用 1.提高距离分辨率 2.降低旁瓣干扰 四、结论 正文: 一、引言 雷达技术作为现代国防和民用领域的重要技术之一,其发展一直受到广泛关注。在雷达系统中,脉冲压缩技术是一种重要的技术手段,可以提高雷达系统的距离分辨率和信噪比。数字下变频是雷达系统中常用的一种技术,其与脉冲压缩技术的结合可以进一步提高雷达系统的性能。本文将探讨雷达数字下变频后脉冲压缩的原理及公式。 二、雷达数字下变频后脉冲压缩原理 1.脉冲压缩技术的概念和作用 脉冲压缩技术是一种通过压缩脉冲信号的时宽,提高脉冲信号的距离分辨

率和信噪比的技术。在雷达系统中,脉冲压缩技术可以有效提高雷达系统的探测能力和抗干扰能力。 2.数字下变频的原理 数字下变频是指在数字信号处理过程中,将信号的频率降低到较低的频率范围内。在雷达系统中,数字下变频可以将高频信号转换为低频信号,从而降低信号的处理复杂度。同时,数字下变频还可以与脉冲压缩技术相结合,提高脉冲信号的距离分辨率和信噪比。 3.脉冲压缩公式 在雷达数字下变频后,脉冲压缩的公式可以表示为: 距离分辨率= c / (2B) 其中,c 为光速,B 为信号带宽。距离分辨率表示雷达系统能够区分两个目标的最小距离差。可以看出,信号带宽B 越大,距离分辨率越小,雷达系统的探测能力越强。 三、雷达数字下变频后脉冲压缩的应用 1.提高距离分辨率 雷达数字下变频后脉冲压缩可以有效提高雷达系统的距离分辨率,使雷达系统能够更加准确地探测目标。在实际应用中,提高距离分辨率可以提高雷达系统的抗干扰能力,提高目标的识别能力。 2.降低旁瓣干扰 旁瓣干扰是雷达系统中常见的一种干扰现象,会对雷达系统的探测能力产生影响。雷达数字下变频后脉冲压缩可以降低旁瓣干扰,提高雷达系统的信噪比。在实际应用中,降低旁瓣干扰可以提高雷达系统的抗干扰能力,提高目标

探究分段脉冲压缩在雷达信号处理中的应用

探究分段脉冲压缩在雷达信号处理中的 应用 摘要:脉冲压缩技术是雷达信号处理的一项重要技术,是对线性调频信号进 行的处理,其实质是通过对宽带信号进行实时地去噪声和加窗处理,从而实现对 目标信息的获取。在雷达中,采用脉冲压缩技术可以有效提高雷达的距离分辨率 和速度分辨率。本文将以采用分段式脉冲压缩技术可以解决这一问题。 关键词:分段脉冲压缩;雷达信号处理;应用 分段式脉冲压缩技术是通过对线性调频信号进行分段处理来实现距离、速度 信息的获取。这种方法只需简单地改变信号的部分参数就可以实现对距离和速度 信息的获取,不会造成距离、速度模糊问题。虽然分段式脉冲压缩技术也存在着 一定的问题,如采用分段式脉冲压缩技术会使系统复杂度增大,但它是一种有效 提高雷达系统性能的手段。在实际应用中可以根据不同情况对其进行选择。 1.信号处理的基本原理 在雷达信号处理中,一般使用基于傅里叶变换的算法来进行相关信号的处理。傅里叶变换是一种基本的变换方法,也是一种最基本的信号处理方法,其实质是 将信号进行傅里叶分解,得到其频域分布。在频域中,频域分布和时域分布都具 有较大的数值,而这两种分布都是由傅里叶变换而得到的。基于傅里叶变换的信 号处理方法可以简单地理解为对信号进行去噪处理,因为在时域中信号是有限长 序列,且该序列具有周期性。所以,在对信号进行处理时通常要先对其进行傅里 叶变换。根据信号处理中傅里叶变换的应用方式可以将其分为两类:一类是单频 正弦脉冲压缩算法,另一类是双频正弦脉冲压缩算法。在单频正弦脉冲压缩算法中,信号经过傅里叶变换后得到的是离散时间序列的幅度信息,而在双频正弦脉 冲压缩算法中则得到了连续时间序列的幅度信息。在实际应用中通常使用双频正 弦脉冲压缩算法来进行信号处理。

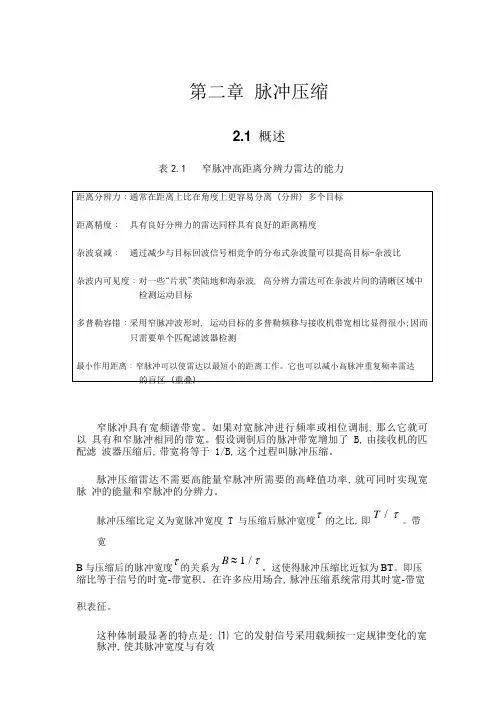

雷达信号的脉冲压缩原理

第二章 脉冲压缩 2.1 概述 表2.1 窄脉冲高距离分辨力雷达的能力 窄脉冲具有宽频谱带宽。如果对宽脉冲进行频率或相位调制,那么它就可以具有和窄脉冲相同的带宽。假设调制后的脉冲带宽增加了B ,由接收机的匹配滤波器压缩后,带宽将等于1/B ,这个过程叫脉冲压缩。 脉冲压缩雷达不需要高能量窄脉冲所需要的高峰值功率,就可同时实现宽脉冲的能量和窄脉冲的分辨力。 脉冲压缩比定义为宽脉冲宽度T 与压缩后脉冲宽度τ的之比,即/T τ。带宽B 与压缩后的脉冲宽度τ的关系为1/B τ≈。这使得脉冲压缩比近似为BT 。即压缩比等于信号的时宽-带宽积。在许多应用场合,脉冲压缩系统常用其时宽-带宽 积表征。 这种体制最显著的特点是: ⑴ 它的发射信号采用载频按一定规律变化的宽脉冲,使其脉冲宽度与有效频谱宽度的乘积1B τ≥,这两个信号参数基本上是独立的,因而可以分别加以选

择来满足战术要求。在发射机峰值功率受限的条件下,它提高了发射机的平均功P增加了信号能量,因此扩大了探测距离。 率av ⑵在接收机中设置一个与发射信号频谱相匹配的压缩网络,使宽脉冲的发射信号(一般认为也是接收机输入端的回波信号)变成窄脉冲,因此保持了良好的距离分辨力。这一处理过程称之为“脉冲压缩”。 ⑶有利于提高系统的抗干扰能力。对有源噪声干扰来说,由于信号带宽很大,迫使干扰机发射宽带噪声,从而降低了干扰的功率谱密度。 当然,采用大时宽带宽信号也会带来一些缺点,这主要有: ⑴最小作用距离受脉冲宽度 限制。 ⑵收发系统比较复杂,在信号产生和处理过程中的任何失真,都将增大旁瓣高度。 ⑶存在距离旁瓣。一般采用失配加权以抑制旁瓣,主旁瓣比可达30dB~35dB 以上,但将有1dB~3dB的信噪比损失。 ⑷存在一定的距离和速度测定模糊。 总之,脉冲压缩体制的优越性超过了它的缺点,已成为近代雷达广泛应用的一种体制。 根据上面讨论,我们可以归纳出实现脉冲压缩的条件如下: ⑴发射脉冲必须具有非线性的相位谱,或者说,必须使其脉冲宽度与有效频谱宽度的乘积远大于1. ⑵接收机中必须具有一个压缩网络,其相频特性应与发射信号实现“相位共轭匹配”,即相位色散绝对值相同而符号相反,以消除输入回波信号的相位色散。 第一个条件说明发射信号具有非线性的相位谱,提供了能被“压缩”的可能性,它是实现“压缩”的前提;第二个条件说明压缩网络与发射信号实现“相位共轭匹配”是实现压缩的必要条件。只有两者结合起来,才能构成实现脉冲压缩的充要条件。 综上所述,一个理想的脉冲压缩系统,应该是一个匹配滤波系统。它要求发射信号具有非线性的相位谱,并使其包络接近矩形;要求压缩网络的频率特性(包括幅频特性和相频特性)与发射脉冲信号频谱(包括幅度谱与相位谱)实现完全的匹配。 根据这些要求,可用下面的框图来描述一个理想的脉冲压缩系统, 如图2.1所示。

脉冲压缩及相参积累在激光雷达中的应用

脉冲压缩及相参积累在激光雷达中的应用脉冲压缩技术是激光雷达中常用的技术之一,它可以有效地提高雷达系统的分辨率和探测距离。相参积累技术则是脉冲压缩技术的一种应用,可以进一步提高雷达系统的信噪比和距离分辨率。本文将从理论和实践两个方面介绍脉冲压缩及相参积累在激光雷达中的应用。 一、脉冲压缩技术的原理 脉冲压缩技术是利用信号的频域特性来实现距离分辨率的提高。在激光雷达中,脉冲信号的频谱宽度与脉冲宽度成反比,即脉冲宽度越窄,频谱宽度越宽。因此,如果使用一个宽脉冲来发送信号,可以得到更好的信号穿透能力,但是距离分辨率会受到限制。相反,如果使用一个窄脉冲来发送信号,可以得到更好的距离分辨率,但是信号穿透能力会受到限制。 为了克服这种限制,可以使用脉冲压缩技术来实现信号的压缩。脉冲压缩技术的原理是将发射脉冲与接收脉冲进行卷积,从而实现信号的压缩。具体来说,可以将发射脉冲和接收脉冲分别表示为 $f(t)$和$g(t)$,则它们的卷积为: $$h(t)=int_{-infty}^{infty}f(tau)g(t-tau)dtau$$ 其中,$h(t)$表示接收到的信号。如果发射脉冲和接收脉冲的频谱存在重叠区域,即$f(omega)g(omega) eq 0$,则可以通过傅里叶变换将$h(t)$转换为频域信号 $H(omega)$: $$H(omega)=F[f(tau)g(t-tau)]=F[f(tau)]F[g(t-tau)]$$

其中,$F$表示傅里叶变换。由于$f(t)$和$g(t)$的频谱宽度分别为$Delta f_1$和$Delta f_2$,因此$h(t)$的频谱宽度为$Delta f_1+Delta f_2$。如果$Delta f_1Delta f_2=frac{1}{2pi}$,则可以实现信号的压缩,即$h(t)$的脉冲宽度变窄,距离分辨率得到提高。 二、相参积累技术的原理 相参积累技术是脉冲压缩技术的一种应用,可以进一步提高雷达系统的信噪比和距离分辨率。相参积累技术的原理是将多个接收脉冲进行相位匹配并相加,从而增强信号的能量,减小噪声的影响。 具体来说,假设接收到的信号为$h(t)$,其中包含了目标反射的信号和噪声。可以将$h(t)$表示为: $$h(t)=s(t)+n(t)$$ 其中,$s(t)$表示目标反射的信号,$n(t)$表示噪声。假设目标反射的信号在$t=0$时刻到达接收器,接收到的信号在$t=t_0$时刻开始采集,则可以将$s(t)$表示为: $$s(t)=Adelta(t-t_0)$$ 其中,$A$表示目标反射信号的振幅,$delta(t)$表示单位冲击函数。假设接收器采样间隔为$Delta t$,则可以将$h(t)$离散化表示为: $$h[n]=s[n]+n[n]$$ 其中,$s[n]$和$n[n]$分别表示$s(t)$和$n(t)$在第$n$个采样点的值。如果将多个接收脉冲进行相位匹配并相加,则可以得到相参积累信号:

多级磁脉冲压缩机的作用

多级磁脉冲压缩机的作用 一、多级磁脉冲压缩机的定义和原理 1.1 定义 多级磁脉冲压缩机是一种能够将高能电流转化为高能脉冲电磁波的装置。其通过多级磁脉冲压缩技术,将输入的电流进行多次压缩和放大,最终产生出具有较高能量和较短脉冲宽度的电磁波。 1.2 原理 多级磁脉冲压缩机利用了磁脉冲压缩的原理。首先通过控制多级磁场的强度和时间来对输入的电流进行压缩。然后利用自感和互感的作用,将压缩后的电流再次放大。最终通过输出阻抗网络和负载匹配,将高能脉冲电磁波输出。 二、多级磁脉冲压缩机的应用领域 2.1 电磁辐射与高能物理研究 多级磁脉冲压缩机在电磁辐射和高能物理研究领域中有着广泛的应用。它可以产生高能脉冲电磁波,用于模拟极端环境下的电磁辐射情况,从而研究材料和电子器件在强电磁场下的性能和行为。 2.2 医疗诊断与治疗 多级磁脉冲压缩机在医疗领域中也有重要的应用。通过调节多级磁场的参数,可以产生出具有较高能量和较短脉冲宽度的电磁波。这些电磁波可以用于医学成像和放疗,提高诊断和治疗的准确性和效果。

2.3 通信与雷达技术 多级磁脉冲压缩机在通信和雷达技术领域中也有广泛的应用。它可以用于通信系统中的高速数据传输和解调,提高通信的带宽和速率。同时,多级磁脉冲压缩机也可以用于雷达系统中的信号发射和接收,提高雷达的探测距离和分辨率。 三、多级磁脉冲压缩机的优势和挑战 3.1 优势 多级磁脉冲压缩机具有以下几个优势: - 高能量输出:多级磁脉冲压缩机可以将 输入电流进行多次压缩和放大,从而产生出具有较高能量的电磁波。 - 短脉冲宽度:通过多级磁脉冲压缩技术,可以将输入电流的脉冲宽度压缩到极短的时间范围内,从而提高电磁波的时间分辨率。 - 可调控性强:多级磁脉冲压缩机通过调节 多级磁场的参数,可以实现对输出电磁波的能量和脉冲宽度进行精确控制。 3.2 挑战 多级磁脉冲压缩机面临以下几个挑战: - 多级磁场的设计和控制:多级磁脉冲压 缩机的性能很大程度上取决于多级磁场的设计和控制。因此,需要进行精确的磁场设计和控制,以实现高效的电流压缩和放大。 - 能量损耗和热效应:在多级磁脉 冲压缩过程中,会产生一定的能量损耗和热效应。这对装置的工作效率和稳定性提出了挑战,需要采取相应的措施来降低能量损耗和热效应的影响。 - 输出电磁波 的稳定性和一致性:多级磁脉冲压缩机在实际应用中需要输出稳定和一致的电磁波。因此,需要进行严格的装置校准和工作参数的调节,以保证输出电磁波的稳定性和一致性。 四、总结 多级磁脉冲压缩机是一种能够将高能电流转化为高能脉冲电磁波的装置。它在电磁辐射与高能物理研究、医疗诊断与治疗、通信与雷达技术等领域中有广泛的应用。多级磁脉冲压缩机具有高能量输出、短脉冲宽度和可调控性强等优势,但同时也面临着多级磁场设计和控制、能量损耗和热效应以及输出电磁波稳定性和一致性等挑战。通过不断的研究和技术改进,相信多级磁脉冲压缩机在各个领域中的应用将会得到进一步发展和拓展。

激光物理学中的激光脉冲压缩和产生

激光物理学中的激光脉冲压缩和产生激光技术是现代科技中最为前沿的领域之一。光学基础理论中的激光脉冲压缩技术是激光技术在实际应用中的最为重要的技术之一。激光物理学中,激光脉冲压缩和产生是实现高功率和高强度激光输出的关键技术。本文将从理论和实际应用两个方面,分别探讨激光脉冲压缩和产生的原理及其在现代技术中的应用。 一、激光脉冲压缩原理 激光脉冲压缩是指对激光脉冲的时间宽度进行压缩,从而使激光脉冲的带宽增大,达到更高的能量密度,从而实现高功率激光输出。常用的激光脉冲压缩技术包括牛顿环法、自相位调制法、V 型相位微调法、衍射相位微调法和自适应相位调制法等。 牛顿环法利用激光光路中光路长的调节,即调节腔长度使合适波前对中心成为牛顿环,在此基础上再用光学实现对脉冲带宽的压缩。自相位调制法是利用声光晶体的相位调制成像原理,在光学路径上加入一段长约为脉冲带宽的相移板,通过与光照射时间的非线性关系将自由成像论调制到脉冲光上,实现波前的压缩。表面微结构技术应用于脉冲压缩中,利用光在小尺度结构上的衍射效应实现对波前的调制。自适应相位调制技术是利用空间光调

制的特性,在构建起一个用于脉冲波形调制的光学装置中,实现对脉冲波形的精确调制,以达到压缩脉冲的目的。 通过这些技术,可以有效地压制并控制激光脉冲的带宽,从而产生高能量密度的脉冲。这种现象广泛应用于激光切割、激光表面处理和激光微加工等各个领域。 二、激光脉冲产生原理 激光脉冲产生是实现激光技术的基础。激光脉冲产生固态激光器主要有泵浦吸收、激光辐射发射和激光调Q技术等方法。 泵浦吸收是将高功率光在介质中吸收后,转换成激光器工作介质中所需要的激发能量。激发的反应原理可以是原子和离子的能级跃迁,也可以是电子的运动状态改变。 激光辐射发射是利用反转粒子之间的辐射复合作用,在光学谐振腔中形成放大反馈。具有高能密度和线状谐振腔的外壳被光辐射,因而介质中存在的反转粒子发生激光辐射并不断扩散,光在

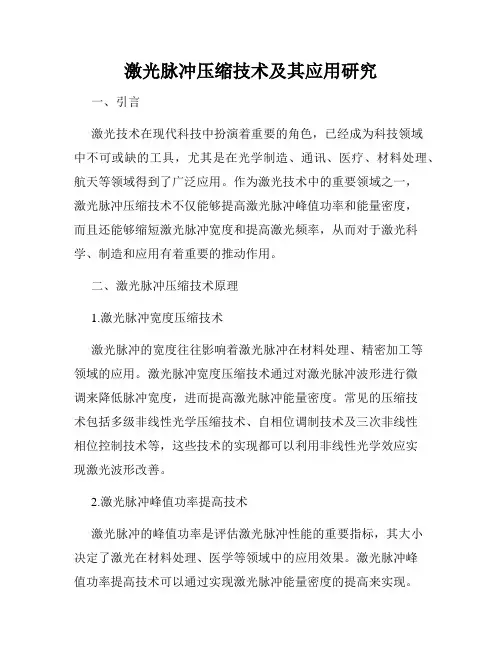

激光脉冲压缩技术及其应用研究

激光脉冲压缩技术及其应用研究 一、引言 激光技术在现代科技中扮演着重要的角色,已经成为科技领域 中不可或缺的工具,尤其是在光学制造、通讯、医疗、材料处理、航天等领域得到了广泛应用。作为激光技术中的重要领域之一, 激光脉冲压缩技术不仅能够提高激光脉冲峰值功率和能量密度, 而且还能够缩短激光脉冲宽度和提高激光频率,从而对于激光科学、制造和应用有着重要的推动作用。 二、激光脉冲压缩技术原理 1.激光脉冲宽度压缩技术 激光脉冲的宽度往往影响着激光脉冲在材料处理、精密加工等 领域的应用。激光脉冲宽度压缩技术通过对激光脉冲波形进行微 调来降低脉冲宽度,进而提高激光脉冲能量密度。常见的压缩技 术包括多级非线性光学压缩技术、自相位调制技术及三次非线性 相位控制技术等,这些技术的实现都可以利用非线性光学效应实 现激光波形改善。 2.激光脉冲峰值功率提高技术 激光脉冲的峰值功率是评估激光脉冲性能的重要指标,其大小 决定了激光在材料处理、医学等领域中的应用效果。激光脉冲峰 值功率提高技术可以通过实现激光脉冲能量密度的提高来实现。

常见的峰值功率提高技术包括泵浦激光增强技术、非线性晶体增益技术、割晶控制技术等,这些技术均通过增加激光脉冲能量密度来提高激光脉冲峰值功率。 三、激光脉冲压缩技术应用研究 1.医学应用 激光技术在医学领域的应用涉及到多种领域,包括医学诊断和治疗等。激光脉冲压缩技术可以在激光诊断中提高激光脉冲的能量密度,从而提高激光显微成像中的分辨率和灵敏度,在激光手术中可以实现精准切割和焊接等操作。 2.材料加工 激光脉冲压缩技术在材料加工领域具有广泛的应用,特别是在高精度切割和微纳制造等领域中被广泛采用。通过激光脉冲压缩技术可以实现对材料的高精度加工和高效率制造,从而推动了国内外材料加工产业的快速发展。 3.通讯 激光脉冲压缩技术在通讯领域中也应用广泛。在现代通讯技术中,激光脉冲被广泛用于数据传输。利用激光脉冲压缩技术可以实现高密度数据传输,提高传输速率,从而为现代通讯技术的发展提供了重要支撑。

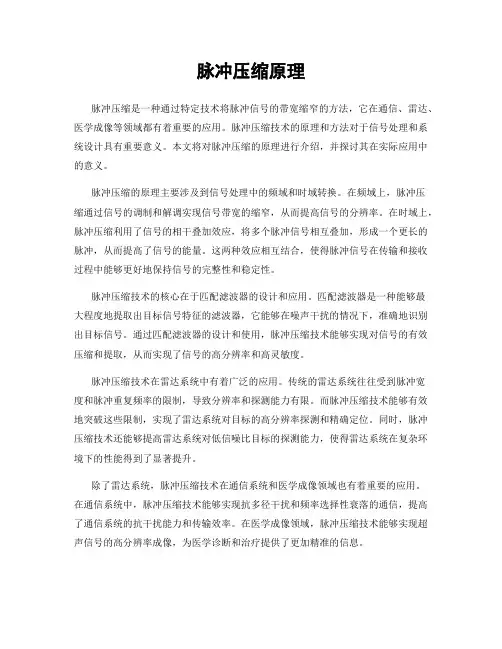

脉冲压缩原理
