肇庆变频调速给水设备产品性价比优势
1、高效节能
无负压给水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
2、供水管网压力稳定
无负压给水设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压
力调节精度为设定值的±5% .
3、占地小、投资少，安装工期短。
无负压给水设备与其他老式给水设备相比节约占地3~16倍，比建水塔节约节约投资15%~60%。体积小，组装、安装调试方便，运输及安装工期短。
4、保护功能全，运行安全可靠，操作方便
无负压给水设备主机采用进口变频调速器，自身具有欠压、过压、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。
肇庆变频调速给水设备产品概述：
肇庆变频调速给水设备，是我们中梁公司专业技术人员在气压给水设备的基础上开发
的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套给水设备。他
取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源
的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。
肇庆变频调速给水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。
肇庆变频调速给水设备是使用220伏交流电，系统正常工作时，只要直接打开水龙头即可用水，全部关闭水龙头时，系统装置即可自动停电停水，无需另建水塔，不受深井(20米以下)、浅井和蓄水区域的限制，肇庆变频调速给水设备能取代手压式水泵和小型抽水
机等优点。同时，可一户单独使用，也可多户共同使用，肇庆变频调速给水设备从而达到节能环保、节水省钱的效果。并能满足家庭生活供水以及中、小型企业的供水，特别是“老、少、边、穷”农村实现用水自动化，达到用水与城市同步的愿望。此外，对农作物
的浇灌，菜园、花卉、大棚种植、家庭日常用水、热水器、洗衣机用水等均可实现自动供水。
成套生活变频供水机组技术要求 一、一般要求： 1、成套生活变频供水机组应符合国家标准和有关规定。提供投标设备型号真实可靠的出厂性能检测报告。 2、水泵必须通过国家相关部门的检测，需符合国家《生活饮用水输配水设备及防护材料卫生安全评价规范》，需提供相关检测报告。 3、配套电控箱及与电控箱连接的所有电缆及控制信号。 4、应提供机组基础安装大样图，同时应提供水泵运行曲线图及控制线路图。 5、包含安装所需的底座、法兰、螺栓、减震等所有附件。 6、所有提供的铭牌、指示、警告标识必须具有中文表示。铭牌内容应符合国家有关标准规定，其材料应是耐腐蚀、耐磨损的金属材料，必须牢固着于设备显著位置。 二、水泵机组技术要求： 1、轴封类型为机械密封，材质应为碳化硅/石墨/FDM，机械密封必须保证能够正常使用30000小时。 2、轴承为不锈钢材质，耐磨性大于50000小时。 3、水泵泵壳、叶轮、主轴和所有过流部件均采用SUS304不锈钢材质。 4、气压罐壳体采用SUS304不锈钢或碳钢材质，隔膜材质应为EPDM，并应符合饮用水卫生要求。 5、电机的要求： a) 应采用高效低噪声、有国家能效标识的电机，除符合国家相关标准外，还必须符合GB和IEC标准，不接受特殊专用电机。 b)b) 电机防护等级：IP55，绝缘等级：F级。转速：1450r/min。 c) 应有较宽范围的高效段，保证水泵在其整个运行曲线范围内不会过载。 6、控制要求： a)控制柜以及柜出线至电机的水泵电缆由水泵机组供货商配套供应，控制柜必须为水泵生产厂家提供,与水泵为同一品牌。 b)柜体用不小于1.5mm厚的优质冷轧钢板制作，表面静电喷涂。防护等级为IP42。当并排安装于同一房间时，柜体外形尺寸、色泽需保持一致。
变频调速给水设备技术 规范书 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
江西宁升进贤前坊10MWp光伏发电工程变频调速给水设备技术规范书 招标人： 设计单位： 2013年11月
目录 附件1 技术规范 ................................................................................. 错误!未定义书签。附件2 供货范围（表中空白部分由投标方填写） ............................. 错误!未定义书签。附件3 技术资料和交付进度............................................................... 错误!未定义书签。附件4 设备监造 ................................................................................. 错误!未定义书签。附件5 性能验收试验 .......................................................................... 错误!未定义书签。附件6 性能保证违约金 ...................................................................... 错误!未定义书签。附件7 技术服务和联络 ...................................................................... 错误!未定义书签。附件8 交货进度 ................................................................................. 错误!未定义书签。附件9 分包与外购.............................................................................. 错误!未定义书签。附件10 大件部件情况 ........................................................................ 错误!未定义书签。附件11 技术差异表（格式） ............................................................. 错误!未定义书签。 附件1 技术规范 1 总则 本技术规范书适用于江西宁升进贤前坊10MWp光伏发电工程采用的变频调速给水设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
变频供水设备是一种直接与市政管网相连，而不会对市政管网产生影响的成套供水设备。该设备在ZBH变频恒压的基础上，将市政管网压力和提升水泵的压力进行叠加，使生活供水更加节能和环保，是传统二次供水理想的更新换代产品。该设备由变频控制柜、无负压装置，自动化控制系统及远程监控系统、水泵机组、稳压补偿器、负压消除器、压力传感器、阀门、仪表和管路系统等组成。 核心技术 变频供水设备是将交流变频调速技术和微机控制技术应用于水泵自动控制设备之中，并与水泵机组相结合的机电一体化供水装置。其核心设备交流变频调速控制柜融合了先进的微 机控制变频调速技术，先进的微机控制PID调节技术和先进的微机可编程控制器等国际上先进技术。本设备依据供水管网中瞬时变化的压力和流量参数，自动改变水泵的台数和运行转速，实现恒压变量供水的闭环调节。 随着二次供水加压技术的发展，变频供水设备从根本上解决了这些问题。变频供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20-2000户。日供水量在20-50000m3，供水高度达150米，即50层楼房。 一、变频供水设备详细介绍： 变频供水设备由气压罐、水泵及电控系统三部分组成，其突出优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后不需看管。广泛用于企业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内，日供水量在3000m3以内场所，供水高度达100米以上。 变频供水设备，一般设在地面或地下室。有自来水的单位，使用该设备可以调节高峰用水量，增加水压，能在高峰用水时，满足大面积用水和高楼层用水。没自来水的单位、工厂或农村，只需将该设备接通水源电源，即可得到稳定的水量水压，满足用水需要。 二、变频供水设备工作原理： 变频供水设备采用气压式供水。利用密封罐体，利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界管网压力，自动送水至供水管网。当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。 三、变频供水设备优势： 1.直供区自动保压
变频调速给水 1.1概述 常用的加压供水方式有高位水箱供水、气压供水、变频调速供水、管网叠压（无负压）变频调速供水和管网叠压（无负压）高水位水箱供水等。其耗能、供水安全及防二次污染等方面的比较见表1。 常用供水加压方式比较表1 注：1.表中P 1、P 2 表示气压水罐的最低、最高工作摇篮，绝对压力（MPa）；ΔP 为实际压力波动值。 2.管网叠压（无负压）高位水箱供水方式中的高位水箱不同于高位水箱供水 方式的水箱，应为采取了空气过滤装置的密闭水箱。 近年来，管网叠压（无负压）变频调速供水方式已在不少城市使用。但是，该供水方式有一定的适用范围和局限性，不是万
能的，不是哪种场合都能使用的。故变频调速供水方式仍是目前应用较广的供水方式。在应用中应合理选用水泵，加长水泵在高效区的工作时间，因地制宜，发挥其应有的节能效果。 变频调速供水方式适用于每日用水时间长、用水量经常变化的生活和生产给水系统，凡需要增压的给水系统及热水系统均可选用。该供水设备的优点主要表现在设定水泵出水压力的情况下，水泵的出水量（用户用水量）可通过变频调速改变供电频率进而改变水泵转速来实现；供水压力一直被控制在设定的压力下，不会出现用水小时管网压力超过设定压力的现象。缺点是当供水范围较小、用水变化幅度过大时，节能效果不明显，甚至不节能；对电源要求较高，必须可靠，保护功能要齐全。 变频调速给水设备是比较节能的设备。它是利用控制柜内的变频器和微机来控制水泵的运行，使水泵按照实际运行参数（变化着的用户用水量和设定的水压）进行变频调速供水，把水泵工频运行时特性曲线中的多余功通过变频器调频节约下来。变频调速泵的调泵范围在100%～75%之间，这就使得当水泵在小流量或零流量工况工作时，水泵的运行会落在低效区。如果水泵长时间运行在低效区，则该给水设备不但不能节能、反而会浪费能量。因此，对于像生活给水设备存在夜间小流量和零流量时间较长的装置，除了变频调速主泵外，还会配置小泵和气压水罐，采用时间继电器或流量监测装置来控制小泵和气压水罐的运行，一旦到了夜里设定的时间或用户的用水量减少到确定的某一数值时，给水设备自动切换到小泵和气压水罐联合工作。这样做的目的是缩短变频调速主泵在小流量或零流量低效工作时间，使系统更节能。 在使用变频调速给水设备时，设备的环境应符合如下要求：（1)气温：5～40℃。
变频供水设备有哪些优点？ 变频供水设备是一种新型的节能供水设备。变频供水设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。 变频供水设备以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。 变频供水设备的组成： 变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。 供水系统组成方式有： 1、变频供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。 2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。 变频供水设备优点： （1）结构紧凑，安装便捷。省去高位水箱，气压水罐，节省投资，节能30～50％。 （2）全自动运行无人值守，面板显示设备各种工作状态，各种故障，键盘操作可按用户要求实现各种方式调节和控制。 （3）恒压供水，对泵组能可靠实现软启，调速运行并在必要时投向工频。 （4）故障自检、自显、报警功能。 （5）保护功能齐全，如低位水池缺水自动停机，水位恢复时自动起机功能。缺相、过压、欠压、过载、短路等电机综合保护功能。停电后复电时自动启动功能。小流量自动停机功能。 （6）其他可设功能：0～24小时内可任意设置定时轮换或开机关机；辅助小泵及辅助气压罐；当从水井抽水或从泵部以下水池抽水时可设立真空引水罐或引水箱，并对引水进行自动控制，引水停水时自动停机，恢复时自动复机等 变频恒压供水设备产品的性能与特点
肇庆变频调速给水设备产品性价比优势 1、高效节能 无负压给水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。 2、供水管网压力稳定 无负压给水设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压 力调节精度为设定值的±5% . 3、占地小、投资少，安装工期短。 无负压给水设备与其他老式给水设备相比节约占地3~16倍，比建水塔节约节约投资15%~60%。体积小，组装、安装调试方便，运输及安装工期短。 4、保护功能全，运行安全可靠，操作方便 无负压给水设备主机采用进口变频调速器，自身具有欠压、过压、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。 肇庆变频调速给水设备产品概述： 肇庆变频调速给水设备，是我们中梁公司专业技术人员在气压给水设备的基础上开发 的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套给水设备。他 取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源 的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。 肇庆变频调速给水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。 肇庆变频调速给水设备是使用220伏交流电，系统正常工作时，只要直接打开水龙头即可用水，全部关闭水龙头时，系统装置即可自动停电停水，无需另建水塔，不受深井(20米以下)、浅井和蓄水区域的限制，肇庆变频调速给水设备能取代手压式水泵和小型抽水 机等优点。同时，可一户单独使用，也可多户共同使用，肇庆变频调速给水设备从而达到节能环保、节水省钱的效果。并能满足家庭生活供水以及中、小型企业的供水，特别是“老、少、边、穷”农村实现用水自动化，达到用水与城市同步的愿望。此外，对农作物 的浇灌，菜园、花卉、大棚种植、家庭日常用水、热水器、洗衣机用水等均可实现自动供水。

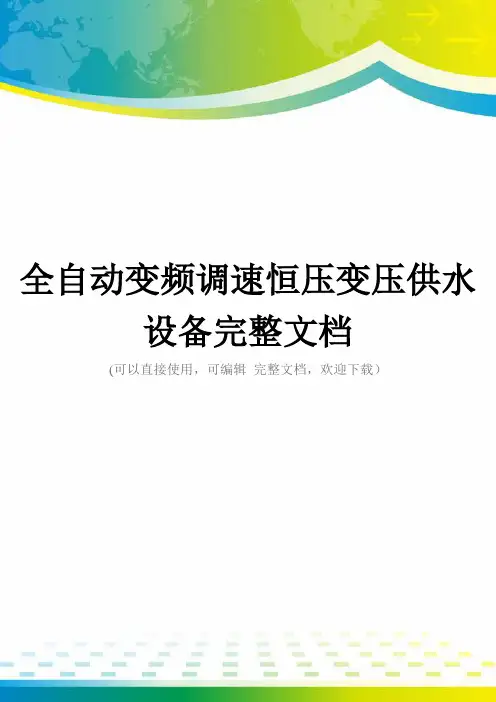

全自动变频调速恒压变压供水设备 一、概述 在改革开放形势下，随着国民经济的发展，能源已经成为制约国民经济发展的重要因素，节约用能、合理用能是经济发展的重要指标，采用高新科技提高供水系统的效率，足今后供水技术和设备的必然发展方向。 通常的气压供水装置，为保证系统的正常工作，气压罐内的压力，必须具有高出实际用水高度的“上限压力”，以维持调节水量所必须的压差，结果足增大了水泵的功率，加之在运行过程中电机启动频繁，启动电流大，所以在电能消耗方面是不合理的。为了更好的节省电能，提高运行效率，我公司经过大量的调查研究，在采用国际先进的一一交流电动机变频变压调速器的基础上，成功开发了BTS型电脑控制自动恒压供水装置系列产品。该产品打破了目前国内气压罐传统供水方式，采用变速泵、恒速泵供水。它通过电脑控制系统，根据用户实际用水量自动调节，根据变速泵的特性，当用水量减少到某一定值时，附属气压罐系统开始工作，以便更有效的节省电能。这种供水系统是目前世界各国采用的最经济的供水方式，节能效果显著。 BTS型供水装置配有微型电脑，功能齐全，保护性能可靠，操作方便，自动化程度高，更易实现无人管理运行。它比现在通用的气压供水设备有更多的优点，不仅实现了在耗能最低的条件下，满足用水点的水量和水压要求，而且占地面积小，调试方便，安装工程时间短，降低了供水工程投资。 二、节能原理 供水装置的水泵在运行过程中，有恒速和变速两种方式，均可按供水用户的要求进行流量调节。恒速运行时，一般采用节流调节，这种方式的缺点是效率低、能耗大。变速运行时在运行过程中改变水泵转速，从而调节输出流量以适应用水量的变化，并可保证管网压力恒定，水泵始终在高效率的工况下工作。用水量减少时，水泵降低转速运行。由于水泵的轴功率与转速的三次方成正比。转速下降时，轴功率下降极大，故变速调节流量在提高机械效率和减少能耗方面足最为经济合理的。 轴功率与转速关系式：
变频恒压供水设备工作原理及原理图 变频恒压供水设备工作原理这一相关知识，由兴崛供水为您全面讲述并提供工作原理图。 变频恒压供水设备工作原理：交流电动机的旋转速度与输入电的频率成正比，变频调速供水设备就是基于上述原理，采用压力传感器、可编程控制器、变频器及水泵电机构成以及设定压力为基准的闭环自动调节系统，具有控制水泵恒压供水的功能；通过压力传感器按受管网的压力信号，经微机与设定压力进行比较运算，输出调节参数送给变频器控制其频率的变化。用水量多时，频率提高，电机泵转数加快；反之频率降低，电机泵转数下降，既能保证用户用水又节省电能。 变频恒压供水设备一台变频器控制多台水泵”的多泵控制系统。在这里兴崛供水利用PLC设计一套变频调速恒压供水系统，该系统可根据管网瞬间压力变化自动调节某台水泵的转速和多台水泵的投入及退出，使管网主干管出口端保持在恒定的设定压力值，并满足用户的流量需求，使整个系统始终保持高效节能的最佳状态。可实现恒压变量、双恒压变量等控制方式，多种启停控制方式，该系统可以通过人意修改参数指令（如压力设定值、控制顺序、控制电机数量、压力上下限、PID值、加减速时间等）；具有完善的电气安全保护措施，对过流、过压、欠压、过载、断水等故障均能自行诊断并报警。 兴崛变频恒压供水设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。全自动变频恒压供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。 变频恒压供水设备组成： 变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能
关于变频调速给水的基本原理 目前，变频调速生活给水在建筑给水中应用越来越广，其主要原因是： 1、变频调速给水的供水压力可调，可以方便地满足各种供水压力的需要。在设计阶段可以降低对供水压力计算准确度的要求，因为随时可以方便地改变供水压力。但在选泵时应注意，泵的扬程宜大一些，因为变频调速其最大压力受水泵限制。最低使用压力也不应太小，因为水泵不允许在低扬程大流量下长期超负荷工作，否则应加大变频器和水泵电机的容量，以防止发生过载。 2、目前，变频器技术已很成熟，在市场上有很多国内外品牌的变频器，这为变频调速供水提供了充份的技术和物质基础。变频器已在国民经济各部门广泛使用。任何品牌的变频器与变频供水控制器配合，即可实现多泵并联恒压供水。因为建筑供水的应用广泛，有些变频器设计生产厂家把变频供水控制器直接做在供水专用变频器中；这种变频器具有可靠性好，使用方便的优点。 3、变频调速恒压供水具有优良的节能效果。 由水泵－管道供水原理可知，调节供水流量，原则上有二种方法；一是节流调节，开大供水阀，流量上升；关小供水阀，流量下降。调节流量的第二种方法是调速调节，水泵转速升高，供水流量增加；转速下降，流量降低，对于用水流量经常变化的场合（例如生活用水），采用调速调节流量，具有优良的节能效果。我国国家科委和国家经贸委在《中国节能技术政策大纲》中把泵和风机的调速技术列为国家九五计划重点推广的节能技术项目。应当指出，变频恒压供水节能的效果主要取决于用水流量的变化情况及水泵的合理选配，为了使变频恒压供水具有优良的节能效果，变频恒压供水宜采用多泵并联的供水模式。由多泵并联恒压变频供水理论可知多泵并联恒压供水，只要其中一台泵是变频泵，其余全是工频泵，可以实现恒压变量供水。在变频恒压变量供水当中，变频泵的流量是变化的，当变频泵是各并联泵中最大，即可保证恒压供水。多泵并联恒压供水，在设计上可做到在恒压条件下各工频泵的效率不变（因工况不变），并使之处于高效率区工作，变频泵的流量是变化的，其工作效率随流量而改变。因为采用多泵并联恒压供水，变频泵的功率降低，从而可以降低多泵并联变频恒压供水系统的能耗，改善节能状况。 当多泵并联恒压供水系统采用具有自动睡眠功能的变频器，当用水流量接近于零，变频泵能自动睡眠停泵，从而可以做到不用水时自动停泵而没有能量损耗，具有最佳的节能效果。 多泵并联变频恒压变量供水的工作模式通常是这样的：当用水流量小于一台泵在工频恒压条件下的流量，由一台变频泵调速恒压供水；当用水流量增大，变频泵的转速自动上升；当变频泵的转速上升到工频转速，为用水流量进一步增大，由变频供水控制器控制，自动启动一台工频泵投入，该工频泵提供的流量是恒定的（工频转速恒压下的流量），其余各并联工频泵按相同的原理投入。 在多泵并联变频恒压变量的供水情况下，当用水流量下降，变频调速泵的转速下降（变频器供电频率下降）；当频率下降到零流量的时候，变频供水控制器发出一个指令，自动关闭一台工频泵使之超出并联供水。为了减少工频泵自动投入或超出时的冲击（水力的或电流的冲击）。
变频恒压供水工作原理 变频恒压供水设备工作原理 恒压自动供水设备是采用水泵与用数字式变频调速器西门子V20变频器开发的具有内置PID控制的变频设备。本型号变频器是由控制性能强大,功能齐全、操作简单易上手,无需附加其它的控制单元,大大提高啦设备的工作效率,降低啦运行成本。变频恒压供水设备利用与门为风机、泵类、空气压缩机等流量和压力控制特点而研制的与用变频控制器。利用变频器的一拖三功能,而不采用昂贵的PLC就可以自动控制泵的启停,而丏内置PID功能不现场进传压力表连用,同而完成供水压力的闭环控制,使供水压力维持在设定的压力附近。工作原理: 变频恒压供水系统采用变频器设定压力，也可采用面板内部设定压力，,采用一个压力传感器，反馈为0~10V，检测管网压力,压力传感器将信号送入变频器PID 回路,PID回路处理之后,增加或减少变频器的输出频率。如在一定延时时间内,压力还是不足或过大,则通过变频器作工频/变频切换起动另一台水泵,使实际管网压力不设定压力相一致。另外,随着用水量的减少,变频器自动减少输出频率,达到了节能的目的。 变频恒压供水系统控制图，以一台变频器控制一台水泵为例，: 例:使用进传压力表,量程0-10kg,反馈0-10v,要求5kg压力供水,上限6kg,下限4kg,面板起动停止,电位器给定目标值。 现场管网压力反馈至变频器,频率由0HZ开始逐渐上升,内置PID功能可以通过调节参数来控制频率变化的速率,当达到指定5Kg压力时,频率恒定输出,当压力超过5kg时,频率会下降,直至5kg保持,当频率小于5HZ时,延时 10分钟,变频器会进入休眠状态,当压力再次发生变化时再唤醒变频器各项功能,这样可以有效的节约能源的同时满足管网供水要求。
无负压变频调速给水设备 无负压变频调速给水设备变频控制原理 用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。其优点是： 1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击; 2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命; 3、可以消除起动和停机时的水锤效应; 一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。 无负压变频调速给水设备性能特点 1、无负压变频调速给水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能. 2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低 3、无负压变频调速给水设备设备采用国际领先的补气技术 气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。 4、无负压变频调速给水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置 (1)、无负压变频调速给水设备的水源是自备井: 1)潜水泵+控制系统+气压罐 2)潜水泵 +水池(水箱)+控制系统+气压罐 (2)无负压变频调速给水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐 2)离心管道泵 +水池(水箱)+ 控制系统+气压罐 无负压变频调速给水设备变频控制原理
恒压变频给水装置 使 用 说 明 书 一、产品概述
变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。 在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。 变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。二、适用的水质范围 适用于生活饮用水、中水，水温00 C—900 C、PH值 6.5-8.5。 三、使用范围 本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合； 1、高层建筑、住宅小区、企事业等生活供水系统； 2、各类自来水厂、给水加压泵站； 3、以上旧有系统的节能、降耗改造。 四、主要性能和特点 1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%； 2、节能效果显著；
3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击； 4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命； 5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。 五、技术参数 本系列变频给水装置参数如下： 1、电源：3相5线。380V（±10%），50Hz（±5%）； 2、供水流量范围：0—3900m3/h; 3、压力调节范围：0—2.8MPa; 4、适用电机容量：0.15—315kw 5、加减速时间：0—6500秒； 6、变频器效率：85%—95% 7、产品标准：Q/0112GT001-2005 六、设备工作原理简述 以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达
产品简介 生活变频给水设备装置由气压罐、水泵、电控柜、压力控制器、安全阀、压力表、止回阀、闸阀及管道等组成一个完善自动变频给水设备。 当水泵启动后，通过补气罐及进气阀同时向罐内补气补水. 生活变频给水设备加压设备用途： 1、技术先进：变频给水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，变频给水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。 2、卫生无污染：变频给水设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。 3、节能效果显著：变频给水设备全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。变频给水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。 4、变频给水设备运行可靠：变频给水设备对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。 5、变频给水设备投资节约：变频给水设备无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，设备投资减少；水质无污染，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。 1、生活给水设备供水高度的选择 设备的扬程m 20 26 32 40 50 60 70 80 100 120 供水高度m 10 14 18 25 32 38 46 55 72 88 2、生活给水设备供水户数的选择
摘要 自从通用变频器问世以来，变频调速技术在各个领域得到了广泛的应用。变频调速技术在各个领域得到了广泛的应用。变频调速恒压供水设备以其节能、安全、高品质的供水质量等优点，使我国供水行业的技术装备水平从90年代初开始经历了一次飞跃。恒压供水调速系统实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今最先进、合理的节能型供水系统。在实际应用中得到了很大的发展。 对城镇住宅电力驱动恒压供水的原理及几种实用化方案进行了深入的讨论，以变频器为主体的恒压供水系统对供水水泵实现全方位的宝护。该系统不但能最大限度地节约水资源，而且能够节约电能，延长供水水泵的使用寿命，并在紧急情况下（消防，减灾）能够做到重点供水。最后，对几种实用化供水方案进行了详细的讨论。 关键词：变频器；恒压供水；变频调速；供水系统
目录 1. 变频调速恒压供水系统的现状和应用 (1) 1.1. 变频调速恒压供水的目的和意义 (1) 1.2变频调速恒压供水的应用 (1) 2.变频调速恒压供水系统 (2) 2.1供水系统的基本特性 (2) 2.2变频恒压供水系统的构成及工作原理 (2) 2.2.1系统的构成 (2) 2.2.2变频调速恒压供水系统原理 (3) 2.2.3变频恒压控制理论模型 (4) 3.变频恒压供水系统设计 (6) 3.1控制方案 (6) 3.2变频恒压控制系统构成 (6) 3.3系统的硬件设计 (8) 3.4系统的软件设计 (9) 3.4.1 PLC的定义及特点 (9) 3.4.2 PLC的工作原理 (9) 3.4.3.I/O接线图 (10) 4.器件的选型 (11) 4.1变频器选型 (11) 4.1.1.变频器的控制方式 (11) 4.1.2.变频器容量的选择 (11) 4.1.3.系统主电路外围设备选择 (12) 5.变频器参数的设置 (16) 5.1参数复位 (16) 5.2电机参数设置 (16) 总结 (17) 参考文献 (18)
变频恒压给水设备介绍 仅供参考变频恒压供水设备是一种新型的节能供水设备。变频恒压供水设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。变频恒压供水设备以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。 一、设备特点 1、高效节能：系统能按设定的压力，自动调节水泵的流量、功率等工作状态和运行台数，使其运行在最佳状态，达到高效节能的目的。可以节电25%-55% 2、自动化程度高，管理方便，运行可靠，操作灵活及抗电磁干扰能力强。 3、水压恒定：采用了微机控制，数字PID调节，恒压精度高，水压波动小。 4、水泵为软启动软停止，消除了机械和电气冲击，有效延长了使用寿命。 5、具有完善的电气保护功能，如短路、过流、欠压、过载、缺相、水源缺水等。 6、具有手动、自动起停和远程控制功能。 7、数显数控功能、参数的设定、工况显示均数字化，并集中在数显面板上进行。 二、设备用途 1、中小型自来水及加压泵站。 2、居住区、开发区、宾馆、饭店、及高层建筑的生活供水。 3、工矿企业的生产、生活供水。
4、各种循环供水系统及其它输液、输油系统。 5、热水供应、采暖、空调、通风的供水、供气系统。 6、农业排灌、园林喷洒、水景和音乐喷泉及污水泵站的供水和排水系统。 三、设备类型 微机控制变频调速给水设备，有多种类型、规格，适用于工业、生产、日常生活。 具体类型分为：一用一备型给水设备、一用一补型给水设备、一用二补型给水设备、一用三补（或多补）型给水设备、大小泵组合型给水设备。 四、设备安装（控制柜安装） 1、满足控制柜的正常工作条件： 安装处无滴水、溅水或积水、易观察位置，柜前后应有足够的操作检修空间。进户电源到控制柜的电源端间要单独设置一直容量足够大的空气开关，要确保电源的容量。 2、三相电源不平衡≤3%，电压范围380V±10%； a、环境温度，5℃-+40℃； b、海拔高度，不高于海拔1000m； c、相对湿度不大于90%（20℃），无结露。 d、无强烈振动、无阳光直射、无爆炸危险介子、无腐蚀性气体、无粉尘场所。 五、水泵在泵房内的布置要考虑以下几点 1、水泵在泵房中的位置，应保证其吸水管路和压力表管路，阻损尽量小。 2、水泵基础，应比泵房地面适当高出，或在水泵外围设排水沟，随时排除从水泵密封处泄漏的水，以防止水泵座浸于水中。 3、水泵基础自身重量为水泵电机重量的3倍以上，且有足够的强度。 4、为维修方便，水泵及泵阀管路、管路附件与其相邻的水泵，管路附件与墙壁及其它
变频给水设备价格 产品特点： 1、直接与市政管网串联，不会给市政管网造成负压。 2、不用建水池，不用设水箱，安装非常方便。 3、充分利用了自来水原有的压力，节能高达50%以上。 4、水源没有任何污染，真正的绿色供水设备。 5、停电不停水，确保可靠用水。 6、不需定期清洗，不需要安装消毒器。 7、可采用不锈钢系列(可选)供水质量达到国家饮用水标准。 JZGQ全不锈钢无吸程叠压变频调速供水成套设备： JZGQ全不锈钢无吸程叠压变频调速供水设备由自动变频调速控制柜、不锈钢稳流器、贮能器以及高效低噪音不锈钢多级泵与不锈钢阀门管件组成的供水泵组等四部分组成的全密封无污染供水设备，该设备过流部分完全由不锈钢制造而成，确保了水质的新鲜与纯净，同时该设备主泵采用不锈钢多级泵，其叶轮、泵壳导流器汇流外套、法兰均采用不锈钢冲压而成，流道光滑、耐磨、比普通铸造的水泵年节约运行用3万元以上，是目前国际上最节能的最安全的变频调速供水成套设备。 JZGD型低噪音五吸程叠压变频调速供水成套设备： JZGD型低噪音无吸程叠压变频调速供水设备，是由自动变频调速控制柜、贮能器、稳流器、低噪音多级泵及阀门管件、压力传感器构成的供水泵等四部分组成的全密封无污染供水设备，该设备主泵采用了高效低噪音多级泵，泵选用了低转速全密封电机带动，具有效率高、噪音低、无污染、无泄漏、运行平稳、维修方便等特点。完全解决了普通生活给水维修方便等特点。完全解决了生活给水泵噪音扰民问题。同时解决了普通管道泵的耗电量大。变频给水设备价格 JZGS水冷型无吸程叠压变频调速供水成套设备： JZGS水冷型无吸程叠压变频调速供水设备，是由自动变频调速控制柜，贮能器、稳流器及水冷离心泵与阀门、管件，压力传感器构成的供水泵组等四部分组成全密封无污染供水设备，该设备主泵采用封闭式水冷电机，取消了传统的风冷电机，改用屏蔽水冷电机，降低了电机的噪音，具有无污染、噪音低、无泄漏、运行平稳、维修方便等优点，是真正的高质量绿色环保产品。 设备特点 1. 采用原装进口变频器及相关元器件，合理设计，操作简单，性能可靠全自动运行无人看守。
变频恒压供水设备选型手册 提供整套恒压供水设备和供水设备管路机组和无负压稳流罐代加工服务 概述： 恒压供水设备是指供水管网中无论用水量发生变化时，管道出口压力基本保持不变或压力变化量很小的供水系统。恒压供水是基于交流电机变频无极调速技术和闭环控制原理实现的。工作时，通过对比设定的目标压力值和传感器反馈回来的实时压力值，若差值远大于零，则表明用水量增加，微机便控制变频器省频率，水泵转速加快，供水量相应增大；反之，若差值趋近于零，则表明用水量大大减少甚至无人用水了，微机便控制变频器降频率，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，实现了“用多少水，供多少水”的差量补偿供水。 变频恒压供水是目前最先进，合理的节能供水模式。尽管市面上出现了形形色色的恒压供水设备，但都是基于变频调速机理来实现的。如一边所说的变频供水设备、无负压供水设备、箱式无负压供水设备、差量补偿供水设备等都是属于变频恒压供水设备这个范畴的产品。只不过在控制方面各具特色。 分类： 变频供水设备主要分为三大类：普通变频恒压、无负压变频恒压、箱式无负压（带水箱的无负压）。 普通变频恒压：普通变频恒压是最早的变频恒压供水模式，需要和水池或水箱结合，市政水输送到水池或水箱蓄水后，再由供水设备二次增压，增压模式为全自动、恒压、差量补偿。 无负压变频恒压：无负压变频恒压是普通变频恒压供水的升级产品，摒弃了传统普通变频恒压依赖的水池水箱，设备直接对接到市政管网二次增压，可以充分利用原来市政管网压力，差量补偿的同时，更加小功耗节能。 箱式无负压变频恒压：传统的无负压变频恒压明显的劣势是无水池蓄水，当市政停水时，无法继续供水，箱式无负压变频恒压很好的弥补了这个缺点。顾名思义就是在无负压的基础上加了水池，不仅可以充分利用市政原有压力，还能蓄积更多的备用水，以防停水或市政波动较大无法正常供水的局面。>>>>以下分别介绍普通变频恒压、无负压变频恒压、箱式无负压变频恒压，下载阅读体验更好<<<<
江西宁升进贤前坊10MWp光伏发电工程变频调速给水设备技术规范书 招标人： 设计单位： 2013年11月
目录 附件1 技术规范 (3) 附件2 供货范围（表中空白部分由投标方填写） (6) 附件3 技术资料和交付进度 (10) 附件4 设备监造 (12) 附件5 性能验收试验 (13) 附件6 性能保证违约金 (15) 附件7 技术服务和联络 (15) 附件8 交货进度 (20) 附件9 分包与外购 (21) 附件10 大件部件情况 (22) 附件11 技术差异表（格式） (23)
附件1 技术规范 1 总则 1.1 本技术规范书适用于江西宁升进贤前坊10MWp光伏发电工程采用的变频调速给 水设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适 用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则招标方认为投标方提 供的设备完全符合本规范书和标准的要求。如有异议，无论偏差多少，投标方都应在报 价书中清楚地表示在“差异表”中。 1.4 本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。 1.5 投标方对整套设备和配套辅助系统负有全责，即包括分包（或采购）的产品。分 包（或采购）产品制造商的选择应事先征得招标方的认可。 1.6 在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体 内容双方共同商定。 1.7规范书为订货合同的附件，与合同正文具有同等效力。 1.8本技术规范书中，以下空白部分由投标方填写。 2 工程概况 本项目采用农光互补的设计理念，将太阳能发电与农业种植有机结合，利用进贤县前坊镇焦家村的荒丘及部分林地等259亩地种植喜阴的经济作物，并在作物上方架设支架安装太阳能电池组件，为植物提供遮蔽的同时利用太阳能发电。本项目建成后既可以提供新的电源，又不增加环境压力，还可为当地增加新旅游景点，对进贤县的地方经济发展将起到积极作用，提供新的电源，带动光伏产业在南昌市迅猛发展，具有明显的社会效益、经济效益和环境效益。 3 技术要求 3.1技术条件（变频生活给水设备） 数量： 1套（要求生活给水泵2台，并考虑带一个10m3不锈钢水箱）
微机控制变频调速给水设备 产品简介 BFW系列变频调速恒压供水设备是我公司独立研制的采用数字微机自动控制，高效低耗的新型供水设备。本设备采用国际知 名品牌优质变频器，内置PID控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需 求的基础上，使供水压力始终恒定在预先设定的压力值上，也可根据所需压力的变化调节压力，整套系统技术先进，设计合理，运行 可靠，高效节能。在供水中应用，可取代给水系统中的水塔、高位水箱或气压罐等供水方式，性能稳定、节能效果显著，是国家重点 推广的节能新技术产品。 BFW系列供水设备主要由微机变频控制柜、水泵机组、压力传感器、液位控制器(可选)、管路管件和阀门等构成。 应用范围 ·高层建筑、住宅小区、企事业等生活、消防给水系统、暧通、中央空凋循环系统和分质供水系统； ·各类工矿企业生产用水(如循环冷却水、L业锅炉供水系统等需要恒压的生产用水)； ·油田输油管道，油库、油泵站、油港等恒压输油系统； ·各类自来水厂、给水加压泵站； ·各类中水、污水、废水处理厂； ·大型广场、公园绿地和农场的喷灌站； ·各类型深水井供水系统
·以上旧有系统的节能、降耗改造 系统原理 以多台水泵并联供水，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈 给PID控制器，通过PID控制器调整变频器的输出频率，调节泵的转速以保持恒压供水如不能满足供水要求时，则变频器将控制多台变 频泵和工频泵的启停而达到恒压变量供水。 系统优点 ·采用高性能进口变频调速器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方 式，多种启停方式，压力稳定精度≤±1％； 节能效果显著，节能率一般可达20％一50％； ·微机控制对多台泵(或潜水泵)实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小 对电网的冲击。 ·设备中多台水泵可实现循环扁动运行，以均衡各泵的工作量进一步延长水泵寿命； ·微机控制器功能强人，系统设计配置灵活；根据需求设定多达6台主泵及l 台附属小泵的供水控制系统。 ·功能完善，安全可靠，可满足各种特殊要求： ·具有完善的故障自检和自处理功能，对过压、欠压、过流、过载、缺相、短路、过热和变频器故障均能自行诊断，及时发出声光信 号，并能存储异常状态的情况，以便检修分析； ·全数字智能化微机控制，可根据具体情况修改运行参数； ·可根据用户的需要增加各种功能： 1、没制多组水位控制接口，可以同时控制几路水位信号，具有断水保护功能。 2、设置定时启停程序；
过程装备控制技术大作业 变频调速水泵供水控制系统的设计 作者姓名 学生学号 学科专业 指导教师 2016年6月12日
一、设计依据 1.1 设计背景 随着社会经济的发展，人民生活水平的提高，城市化普也越来越普及。加之土地资源的有限性，小区居民楼楼房也越来越高。由于居民生活用水时间的集中，因此高层住户用水就成了关键性的问题。而在现实生活中，传统供水方式普遍存在着效率低、稳定性差、自动化程度不高等缺点，于是在用水高峰期时常常会出现供水水压不够高的情况，以至于高层用户处于断水状态，直接影响住户的正常生活和工作，同时也体现了基础设施建设的不完善性。 因此，解决城市高层居民的供水系统稳定性、节能性、高效性是我们必须研究和处理的问题。 1.2设计内容 伴随着计算机技术的发展，计算机与流量的检测和控制技术也密切联系，人们越来越多的采用单片机对工业系统中的流量进行测量和控制。而单片机控制系统设备简单，经济性，可靠性高，抗干扰能力强，以使得她在检测控制方面得到了很大的运用。水泵的运行直接影响到居民的生活，所以完善供水系统体系，实现智能控制是很有必要的。 本文结合单片机技术，采用变频调速供水方式，安装在系统中的压力传感器将系统压力信号与设定压力值作比较，A/D转后成数字型号后送入单片机中进行运算以及PID调节，再有单片机输出，通过D/A输出模拟信号，再传递给执行器和被控变量，使系统水压无论流量如何变化始终稳定在一定的范围内，实现节能的调节方式。 二、设计方案及控制原理 水泵系统的控制原理图 2.1变频调速恒压供水的原理 变频调速恒压供水设备是一种在保持供水压力不变（理想状态）的情况下，
