变频调速给水设备技术
规范书
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

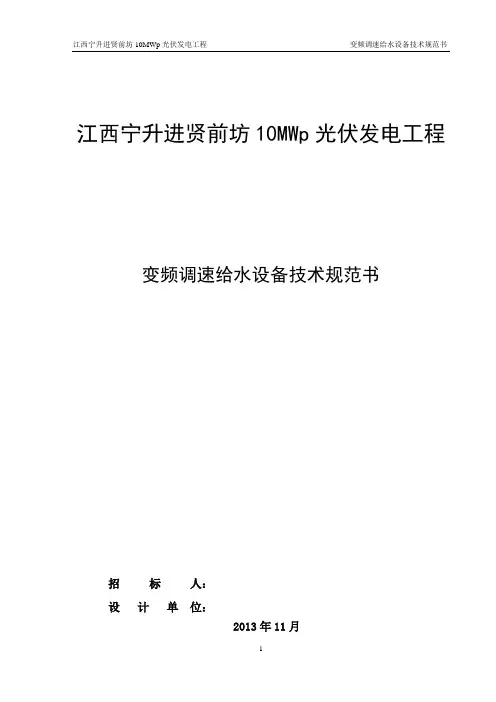

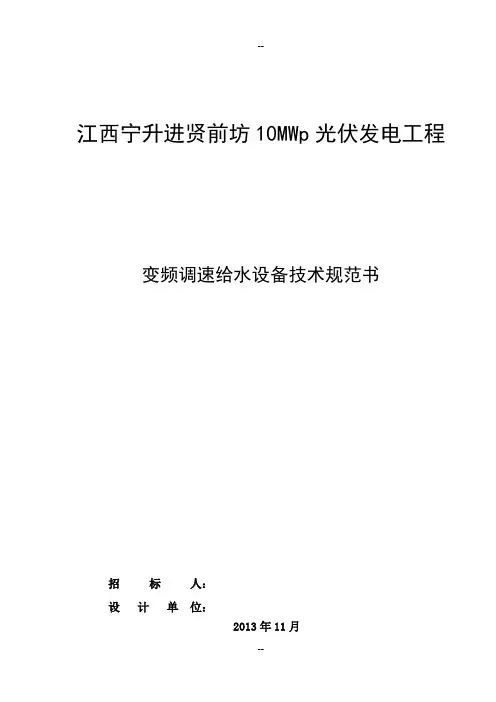

江西宁升进贤前坊10MWp光伏发电工程变频调速给水设备技术规范书
招标人：
设计单位：
2013年11月
目录
附件1 技术规范 ................................................................................. 错误!未定义书签。附件2 供货范围（表中空白部分由投标方填写） ............................. 错误!未定义书签。附件3 技术资料和交付进度............................................................... 错误!未定义书签。附件4 设备监造 ................................................................................. 错误!未定义书签。附件5 性能验收试验 .......................................................................... 错误!未定义书签。附件6 性能保证违约金 ...................................................................... 错误!未定义书签。附件7 技术服务和联络 ...................................................................... 错误!未定义书签。附件8 交货进度 ................................................................................. 错误!未定义书签。附件9 分包与外购.............................................................................. 错误!未定义书签。附件10 大件部件情况 ........................................................................ 错误!未定义书签。附件11 技术差异表（格式） ............................................................. 错误!未定义书签。
附件1 技术规范
1 总则
本技术规范书适用于江西宁升进贤前坊10MWp光伏发电工程采用的变频调速给水设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
如果投标方没有以书面形式对本规范书的条文提出异议，则招标方认为投标方提供的设备完全符合本规范书和标准的要求。如有异议，无论偏差多少，投标方都应在报价
书中清楚地表示在“差异表”中。
本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。
投标方对整套设备和配套辅助系统负有全责，即包括分包（或采购）的产品。分包（或采购）产品制造商的选择应事先征得招标方的认可。
在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
规范书为订货合同的附件，与合同正文具有同等效力。
本技术规范书中，以下空白部分由投标方填写。
2 工程概况
本项目采用农光互补的设计理念，将太阳能发电与农业种植有机结合，利用进贤县前坊镇焦家村的荒丘及部分林地等259亩地种植喜阴的经济作物，并在作物上方架设支架安装太阳能电池组件，为植物提供遮蔽的同时利用太阳能发电。本项目建成后既可以提供新的电源，又不增加环境压力，还可为当地增加新旅游景点，对进贤县的地方经济发展将起到积极作用，提供新的电源，带动光伏产业在南昌市迅猛发展，具有明显的社会效益、经济效益和环境效益。
3 技术要求
技术条件（变频生活给水设备）
数量： 1套（要求生活给水泵2台，并考虑带一个10m3不锈钢水箱）
生活给水泵流量： 5m3/h
生活给水泵扬程： 30m
电源：三相四线制（380V/50Hz）
功率：≤ kw
性能要求
投标方提供的变频调速给水设备在技术规范内运行时（应包括但不限于）：
1）设备启动后,首先一台水泵在变频调速器控制下,投入变速运行,只有当输出压力达到预定值至其流量与用水量平衡时,转速稳定到某一值。
2）当用水量增加时,水泵按设定速率加速到另一个稳定转速；而用水量减小时,水泵按设定的速率减速到新的稳定转速。
3）当变速运行水泵的转速达到最大转速后,用水量进一步增加时,该水泵切换到工频电源后恒速运行，变频调速器则转换到另一台水泵,使之投入变速运行。当其中任何一台主泵出现故障时，应能保证立即切换至备用泵。
4）当变速运行水泵的转速,因用水量减小而达到临界转速后,用水量进一步减小,则设备将停掉一台水泵,直到剩下只有一台水泵时为止。
5）当仅有一台水泵变速运行,且用水量接近于零时,水泵转速趋于最小临界转速。
6）10m3钢制水箱内外壁需做防腐处理，且内壁防腐不能影响水箱内水质。
7）两台生活给水泵，水箱应做成一个集装箱，且需考虑防雨措施。
8）生活给水泵电机及控制箱防护等级为IP55，按室外露天布置考虑。
泵在工作范围内的振动应符合GB10889-89(泵的振动测量与评价方法)的C级。
泵在工作范围内的噪声测定和评价应符合GB10890-89（泵的噪声测量与评价方法）的C级。
与泵配套的电机应采用Y系列节能电机；配套电机应满足国标GB755-87《旋转电机基本技术要求》及有关部标、企业标准。
为节约占地面积,泵一般采用立式结构，泵的轴封采用机械密封,可防止泵的泄露而使泵房更整洁。
给水泵主要部件材质
叶轮：不锈钢（1Cr18Ni9Ti）
泵体：HT200
主轴：45#钢
底座：HT200
质量保证
投标方应采取有效措施，保证产品符合本技术规范书的要求。
变频调速恒压给水设备大修周期不低于四年，小修不低于一年，使用寿命不低于三十年。
变频调速恒压给水设备质保期自投运起为一年，在安装调试过程中投标方派人赴现场指导，投标方负责招标方人员的技术指导和培训。
资质及业绩
投标方提供的变频调速恒压给水设备必须是技术先进、质量可靠的，并且应在相应工程或相似条件下有2台以上运行并超过两年，已证明安全可靠。
投标方应随投标文件提供所投标的变频调速生活给水设备业绩清单，包括机组台数及容量、运行时间、变频调速生活给水设备规格参数及数量等。
安装调试要求
投标方要负责设备本体安装，深井泵来水预留接口的管道连接生活给水泵出口与生活水管网的连接。投标方报价应包括上述施工费用及施工所用的材料费用。
设备安装调试过程中，由于制造质量造成的不符合规定的偏差，必须有文字记录，由投标方处理，费用也由投标方自负。
设备安装后，投标方应派人参加现场进行的分部试运及严密性试验、验收，并帮助解决试验中暴露的问题。
5 监造（检验）和性能验收试验
见附件4: 监造（检验）和性能验收试验
6 设计与供货界限及接口规则
投标方负责提供自变频调速生活给水设备集装箱入口至水泵出口（含反法兰及附件）间所有设备，并且包括水泵基础附件和予埋件和电动机润滑油。
投标方应负责本体内电气接线。
热控部分双方工作范围和设计界限以投标方能够满足整个控制系统功能为原则, 双方设计供货的接口点在由投标方提供的就地控制设备接线盒的端子排上。投标方对提供的装置(设备)实现全过程负责,并向招标方提供其所需的所有技术资料; 积极与招标方及其它控制系统供货商配合，以实现整个系统的控制功能。
7 清洁，油漆，包装，装卸，运输与储存
清洁和油漆
组装前应从每个零部件内部清除全部加工垃圾，如金属切削、填充物等,应从内外表面清除所有轧屑、锈皮油脂等。钢结构在第一次涂层前应做喷丸处理。油漆应选用
