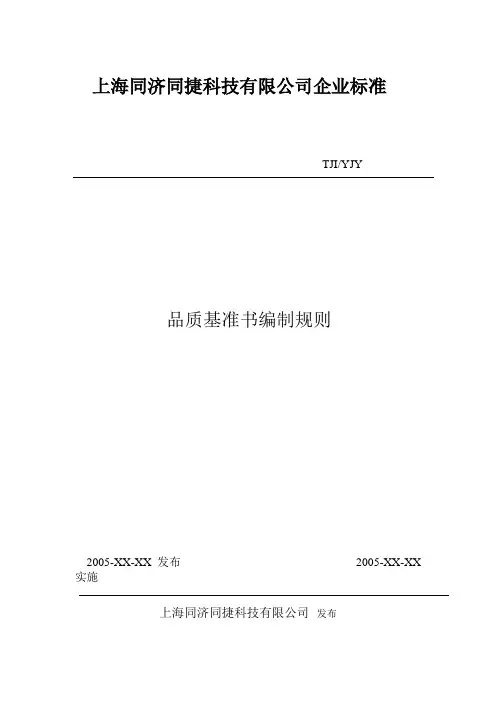

上海同济同捷科技有限公司企业标准
TJI/YJY·03·21-2005
品质基准书编制规则
2005-09-28发布2005-09-30 实施上海同济同捷科技有限公司发布
前言
品质基准书是汽车制造厂进行钣金件冲压模具和焊装夹具设计的重要依据之一，它是控制白车身制造精度的保证，本标准适用于本公司负责设计的所有车型的白车身零部件。
本标准于2005年9月30日实施。
本标准的附录A、附录B为规范性附录。
本标准由上海同济同捷科技有限公司提出。
本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理。
本标准主要起草人：
品质基准书编制规则
1范围
本标准适用于本公司负责设计的所有车型的白车身钣金或其他塑料件零件
2规范性引用文件
GB/T4249 公差原则
GB/T1800.2 极限与配合基础第二部分：公差,偏差和配合的基本规定
TJI/YJY·03·11 车身设计GD&T尺寸链与公差分析标准
3术语和定义
3.1品质基准书
描述产品零件制造精度和允许偏差的技术文件。内容包括基准孔、基准面、安装孔、配合面及边界的设计允许偏差。
品质基准书的作用是使产品零部件的制造误差控制在规定的范围内，从而保证总成或整机装配时的一次成功率。
3.2基本尺寸
设计确定的尺寸。
3.3极限尺寸
允许尺寸变化的两个极限值，它以基本尺寸为基数来确定。
3.4尺寸公差
允许尺寸的变动量，即为最大极限尺寸与最小极限尺寸代数差的绝对值；也等于上偏差与下偏差代数差的绝对值。
3.5公差带
在公差与配合图解中，由代表上下偏差的两条直线所限定的一个区域。
3.6配合
基本尺寸相同，相互结合的两个面公差带之间的关系。
3.7装配尺寸链
指产品或部件在装配过程中,由相关零件的有关尺寸(表面或轴线间的距离)和相互位置关系(平行度,垂直度或同轴度)所组成的尺寸链。
4.白车身品质基准书主要内容及要求
4.1带有车身坐标系的二维图及三维线框图，零件的边界尺寸不需标注，按序号标注所有的配合面和各类通孔，标明定位基准孔。
4.2必要时，可用断面来表示基准面和定位孔的位置及公差。
4.3按二维图中所标的序号，标注配合面的公差，孔的直径公差及用途，安装内饰的卡扣孔要注明卡扣型号。
4.4标注规定
4.4.1序号引出用实心箭头,箭头角度为15°,长度为默认值(3.175),字高3.5。
4.4.2定位基准用罗马数字，字高3.5。
4.4.3检测项目序号用阿拉伯字表示，同一作用且孔径相同的用一个序号表示，字高3.5。
4.4.4检测项目标注顺序:先标搭接面,再标各类孔。
4.4.5定位基准和检测项目要求的字高5，断面图上标注的字高3.5。
4.5公差范围选择见附录A。
4.6品质基准书样张见附录B。
。
附录A
（规范性附录）
搭接面间隙一般在0.5到1毫米之间，公差范围为正负0.5毫米到正负1毫米之间。
附录B （规范性附录）品质基准书样张
