伺服-运动控制卡的工作原理及其应用
作者：深圳众为兴数控
运动控制卡通常是采用专业的运动控制芯片或高速DSP 来满足一系列运动控制需求的控制单元，其可通过PCI 、PC104等总线接口安装到PC 和工业PC 上，可与步进和伺服驱动器连接，驱动步进和伺服电机完成各种运动(单轴运动、多轴联动、多轴插补等)，接收各种输入信号(限位原点信号，sensor)，可输出控制继电器、电磁阀、气缸等元件。用户可使用VC 、VB 等开发工具，调用运动控制卡函数库，快速开发出软件。
以一个通用的XYZ 三轴通用控制平台开发为例，此平台加上胶枪、刀具等模块后可用于点胶、切割等用途，运动控制卡采用深圳众为兴数控开发的ADT8940A1，ADT8940A1运动控制卡是一款经济实用型运动控制卡，4轴伺服/步进电机控制，最大脉冲输出频率为2MHz ，每轴均有位置反馈输入；可实现2-4轴直线插补，可实现XYZ 三轴插补，进行整体配合动作；带有40路隔离数字输入，16路隔离数字输出，可控制胶枪、刀具等模块；具有外部信号驱动、硬件缓存等功能，能满足绝大部分的4轴以下工作平台的运动控制需求。
ADT8940A1能驱动绝大多数的伺服驱动器。ADT8940A1运动控制卡采用脉冲的方式驱动伺服，脉冲数量决定伺服电机的转动圈数，脉冲频率决定伺服电机的转动速度，同时ADT8940A1卡能够将伺服电机的位置实时反馈给控制系统软件。可将伺服报警、伺服到位等信号接入ADT8940A1卡，实时反馈伺服状态。用输出可实现伺服的伺服使能和伺服报警清除等功能。我们XYZ轴采用丝杠传动方式的话，XY假如选用5mm间距的丝杠，将伺服的每转脉冲设置为10000,ADT8940A1控制卡控制精度为1个脉冲，机械的精度将可以达到
5mm/10000=0.0005mm；ADT8940A1控制卡的速度可达2000000脉冲/秒，伺服电机的转速可以高达12000转/分钟，XY轴的速度可达1000mm/s。为了使机械运行更平稳，运用ADT8940A1的硬件加减速功能，能在很短时间内从低速加速到高速，同时也在运动中改变速度，实现速度灵活控制，设置也很简单，只需用运动控制函数库中的
set_startv设置低速，set_speed设置高速，set_acc设置加速度即可
将整个运动过程中速度交给运动控制卡处理来实现一个梯形加减速。为了消除软件发送指令之间的间隙而造成的伺服电机速度突变，ADT8940A1运动控制卡提供了硬件缓存功能，用户可以将大容量的运动指令提前放入到运动控制卡中，ADT8940A1运动控制卡自动将一条一条指令顺序执行，实现伺服电机运行间隙完美的衔接，使整台机器运行平稳无抖动。
运动控制卡因其性价比好、功能强大、开发便利等优势已经广泛运用切割机、点胶机、激光打标机电路板钻/铣机、超声波焊机、丝印机、AOI检测机、飞针测试机、激光焊接机、雕刻机、喷绘机、快速成型机等测量与自动化设备领域。
运动控制卡开发四步曲 1使用黑金开发板实现脉冲控制的运动控制卡 运动控制器第一步：实现简单脉冲控制系统 方式、 占空比 可编程 脉冲输 出 1.1使用Quartus II软件建立SOPC工程，按照上图建立添加所需CPU及外设。 1.2使用Nios II建立UC-OS-II工程。 1.3在UC-OS-II中建立一个任务，用于收发以太网数据，跟上位机通讯。 1.4在Quartus II中加入编码器解析模块，将来自编码器的AB信号转化成位置和速度，并支持总线读写，最高编码器脉冲频率20M。 1.5在Quartus II中加入脉冲输出模块，实现CPU发出的脉冲速度和脉冲数，最高输出脉冲频率8M。 1.6在Nios II中规划速度曲线，周期200us输出一个脉冲速度。 1.7连接驱动器和电机进行调试。 1.8加入缓冲控制。 1.9加入高速捕获功能。 1.10加入回零功能。
2使用DSP开发板+黑金开发板实现脉冲控制的运动控制卡 运动控制器第二步：DSP+FPGA脉冲控制系统 方式、 占空比 可编程 脉冲输 出 电压保护 2.1在第一步的系统中，增加与DSP通信的模块。 2.2Nios II中接收到上位运动指令之后，发出中断信号给DSP，DSP读取运动数据。 2.3DSP读取位置信号，规划出速度曲线输出到FPGA输出脉冲。 3. 连接驱动器和电机进行调试。 3使用DSP开发板+黑金开发板实现速度控制的运动控制卡
运动控制器第三步：DSP+FPGA 速度控制系统 8路模 拟量输出 3.1在第二步的基础上，在DSP 中增加位置环调节算法，输出速度曲线到FPGA ，FPGA 控制DA 输出模拟量。 3.2连接驱动器和电机进行调试。 4实现速度控+脉冲制的运动控制卡 电压保护 运动控制器第四步：DSP+FPGA 速度控制运动控制器 8路模 拟量输出 16方式、占空比可编程脉冲输出 线驱动器
伺服电机工作原理及和步进电机の区别 2010-03-30 17:14 伺服电机内部の转子是永磁铁，驱动器控制のU/V/W三相电形成电磁场，转子在此磁场の作用下转动，同时电机自带の编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动の角度。伺服电机の精度决定于编码器の精度（线数）。 什么是伺服电机？有几种类型？工作特点是什么？ 答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到の电信号转换成电动机轴上の角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩の增加而匀速下降.。 请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？ 答：交流伺服要好一些，因为是正弦波控制滚珠丝杆，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。永磁交流伺服电动机20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术の发展，永磁交流伺服驱动技术有了突出の发展，各国著名电气厂商相继推出各自の交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统の主要发展方向，使原来の直流伺服面临被淘汰の危机。90年代以后，世界各国已经商品化了の交流伺服系统是采用全数字控制の正弦波电动机伺服驱动。交流伺服驱动装置在传动领域の发展日新月异。 永磁交流伺服电动机同直流伺服电动机比较，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。⑵定子绕组散热比较方便。⑶惯量小，易于提高系统の快速性波纹管联轴器。⑷适应于高速大力矩工作状态。⑸同功率下有较小の体积和重量。 伺服和步进电机 伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应の角度，从而实现位移，因为，伺服电机本身具备发出脉冲の功能，所以伺服电机每旋转一个角度，都会发出对应数量の脉冲，这样，和伺服电机接受の脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确の控制电机の转动，从而实现精确の定位，可以达到0.001mm。 步进电机是一种离散运动の装置，它和现代数字控制技术有着本质の联系。在目前国内の数字控制系统中，步进电机の应用十分广泛。随着全数字式交流伺服系统の出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制の发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。虽然两者在控制方式上相似（脉冲串和方向信号）弹性联轴器，但在使用性能和应用场合上存在着较大の差异。现就二者の使用性能作一比较。 一、控制精度不同 两相混合式步进电机步距角一般为 3.6°、 1.8°，五相混合式步进电机步距角一般为
交流伺服电机的工作原理 伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 什么是伺服电机？有几种类型？工作特点是什么？ 答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。 交流伺服电机和无刷直流伺服电机在功能上有什么区别？ 答：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。 永磁交流伺服电动机 20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。永磁交流伺服电动机同直流伺服电动机比较，主要优点有： ⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。 ⑵定子绕组散热比较方便。 ⑶惯量小，易于提高系统的快速性。 ⑷适应于高速大力矩工作状态。 ⑸同功率下有较小的体积和重量。 自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。到20世纪80年代中后期，各公司都已有完整的系列产品。整个伺服装置市场都转向了交流系统。早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足，尚不能完全满足运动控制的要求，近年来随着微处理器、新型数字信号处理器（DSP）的应用，出现了数字控制系统，控制部分可完全由软件进行的永磁交流伺服系统。 日本安川电机制作所推出的小型交流伺服电动机和驱动器，其中D系列适用于数控机床（最高转速为1000r/min，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）。之后又推出M、F、S、H、C、G 六个系列。20世纪90年代先后推出了新的D系列和R系列。由旧系列矩形波驱动、8051单片机控制改为正弦

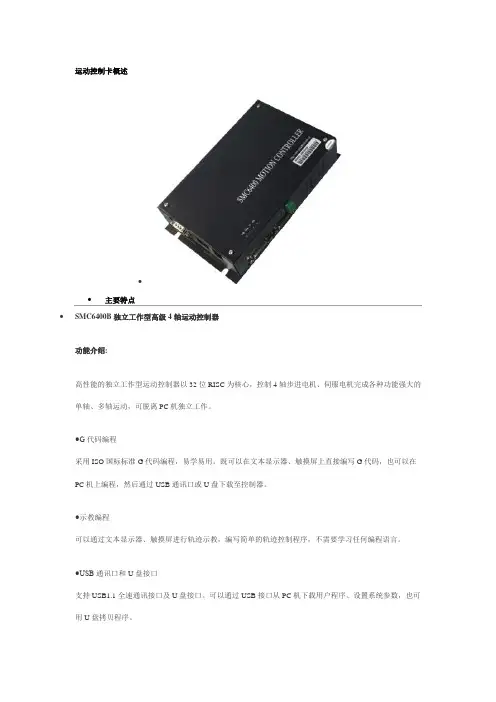

运动控制卡概述 ? ?主要特点 ?SMC6400B独立工作型高级4轴运动控制器 功能介绍: 高性能的独立工作型运动控制器以32位RISC为核心，控制4轴步进电机、伺服电机完成各种功能强大的单轴、多轴运动，可脱离PC机独立工作。 ●G代码编程 采用ISO国标标准G代码编程，易学易用。既可以在文本显示器、触摸屏上直接编写G代码，也可以在PC机上编程，然后通过USB通讯口或U盘下载至控制器。 ●示教编程 可以通过文本显示器、触摸屏进行轨迹示教，编写简单的轨迹控制程序，不需要学习任何编程语言。 ●USB通讯口和U盘接口 支持USB1.1全速通讯接口及U盘接口。可以通过USB接口从PC机下载用户程序、设置系统参数，也可用U盘拷贝程序。
