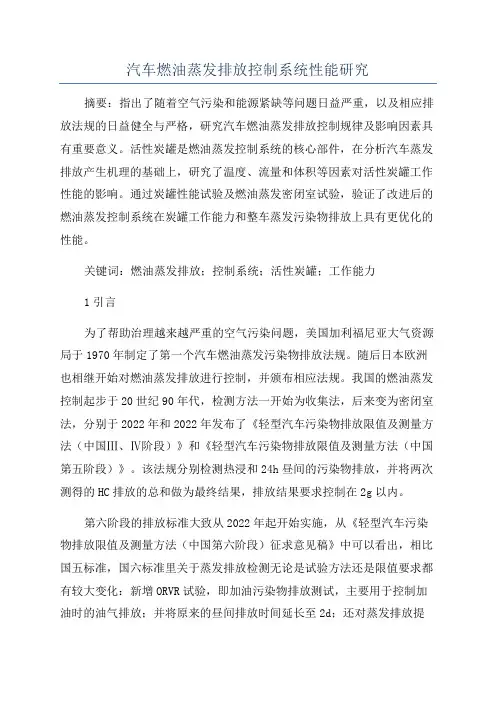

燃油蒸发控制系统的原理与检修 摘要燃油蒸发（EV AP）控制系统是利用活性炭罐作为燃油蒸汽的存储器来吸收油箱中的汽油蒸汽，防止蒸汽进入大气中。在发动机运行时，活性炭罐中被活性炭吸附的汽油蒸汽重新被吸入进气系统中，进入气缸进行燃烧。 关键词燃油蒸发；控制；工作原理；检修 采用燃油蒸发控制可以有效地减少未燃的燃油蒸发排放，达到减少污染和提高发动机经济性的目的。 1 燃油蒸发（EV AP）控制系统的组成及工作原理 1.1 高压油箱盖 其作用是为防止因油箱内燃油压力波动而引起燃油溅出和燃油蒸汽逸出，对环境造成污染。 1.2 过满限制装置 该装置安装在油箱内侧上表面，为占油箱容积1/10的膨胀箱。膨胀箱上加工有一系列的节流孔，节流孔使加油时约需15分钟，燃油才能充满膨胀箱。当燃油表显示加满时，膨胀箱还留有一定空间，以补偿燃油箱置于阳光暴晒时燃油膨胀，该空间还能用做燃油蒸汽的收集区。 1.3 油气分离器 其作用是防止液态燃油进入活性炭罐。液态燃油会使活性炭罐中的活性炭失效。 1.4倾翻漏油保护装置 该装置安装在从油箱到活性炭罐的燃油蒸汽管路上，此装置可保证车辆倾翻后没有液态燃油从油箱漏出。该装置是一个气体流动单向阀，允许燃油蒸汽从油箱流向活性炭罐而不允许反向流动。 1.5 活性炭罐 活性炭罐安装在发动机罩下或前轮翼子板内，里面装有活性炭粒，能吸附燃油蒸气，并可将吸附的燃油蒸汽导入节气门后的进气歧管内。 活性炭罐壳体上接有三根管子。第一根管子从油箱来，它把油箱里经油气分离出来的燃油蒸汽导入活性炭罐；第二根管子与大气相通。当发动机运行时，新鲜空气由此进入活性炭罐；第三根管子与活性炭罐的电磁阀相连。当发动机工作时，ECU控制电磁阀的开闭。当电磁阀开启时，进气真空度把活性炭罐内存储的燃油蒸汽吸入进气歧管，随新鲜混合气体一起进入气缸燃烧。 1.6活性炭罐电磁阀 活性炭罐电磁阀在ECU控制下，接通或断开燃油蒸汽进入发动机进气歧管的通道。 2 燃油蒸发（EV AP）控制系统的检修 取下活性炭罐（EV AP）上的真空软管，检查该真空软管内有无真空吸力。起动发动机并处于怠速工况下，如果EV AP控制系统工作正常，此时电磁阀应处于关闭状态，真空软管内应无真空吸力。如果此时真空软管内有真空吸力，则使用万用表检测电磁阀接线器端子上的电压值。若有电压，说明ECM存在故障；若无电压，则说明电磁阀卡滞在开启的位置。 踩下油门踏板，使发动机转速上升到2 000r/min以上，再次检查真空软管内有无真空吸力。若有真空吸力，说明EV AP控制系统工作正常；若无真空吸力，
汽车电子稳定系统(ESP)( 汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS 和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶稳定性。
第 14 单 元
A8
汽车发动机控制系统及检修 蒸发排放控制系统（EVAP）
1
单元 目标
2
? 熟悉蒸发排放控制系统
的作用及类型
? 掌握普通型蒸发排放控
制系统组成
? 熟悉普通型蒸发排放控
制系统工作和监测原理
? 熟悉增强型蒸发排放控
制系统组成
? 熟悉蒸发排放系统的诊
断方法
单元 目录
3
? 系统作用 ? 系统类型 ? 系统工作原理 ? 系统监测 ? 故障诊断 ? 单元总结
系统作用
现代汽车都配置了蒸发排放控制系统（EVAP），以此 来收集并储存汽油蒸气，然后引入发动机气缸内燃烧掉。 ? 将汽油蒸气从燃油箱导入碳罐 ? 储存汽油蒸汽 ? 控制汽油蒸汽进入燃烧室 ? 保证汽油蒸气不会排放到大气中
4
系统类型
蒸发排放控制系统包括普通型和增强型两种类型 ? 普通型蒸发排放系统——不能够监测燃油箱的压力及系统泄漏 ? 组成
普通型蒸发排放控制系统主要由燃油箱盖、翻滚阀、蒸发排放碳罐（简称活性 碳罐）、碳罐吹洗电磁阀和管路组成。
? 燃油箱盖 它内部有一个压力和真空阀，
当燃油箱内的压力或真空超过一定 值时，阀门打开，释放压力或真空； 当压力或真空释放平衡以后，阀门 关闭。
5
普通型蒸发排放系统
? 组成 ? 翻滚阀
翻滚阀位于蒸发排放蒸气管入口，其作用 是将汽油蒸气导出燃油箱并防止液态汽油进入 活性碳罐。 ? 避免汽油发生泄漏 ? 空气进入燃油箱的通道，以释放燃油箱内
的真空 ? 活性碳罐
活性碳罐一般位于发动机舱下部或者靠近 燃油箱，其内部填充活性碳，用来吸收并储存 来自燃油箱的汽油蒸气。
6
系统类型
汽车发动机电子控制系统开发现状及趋势 丁志盛叶挺宁 摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。 关键词：EECS,ECU汽车发动机电喷 一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括： - 燃油喷射控制； - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； - 后备系统； - 诊断系统等功能。 另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感
汽车电子稳定系统(ESP) 汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶稳定性。 图1是汽车电子稳定系统ESP的各种传感器及电子稳定系统ECU在轿车上的安装，其ECU 中配置了两台56kB内存的微机。ESP系统利用这两台微机和各种传感器信号不间断地监控车内电子模块、系统的工作状态和汽车的行驶姿势，比如，速度传感器每相隔20ms就会自检一次。ESP系统还通过车内电子模块之间的信号交流通信网络，充分利用防抱死制动系统ABS、制动助力系统BAS和驱动防滑控制系统ASR等的先进功能。紧急情况下，如紧张的驾驶员对制动力施加不够，制动助力系统BAS将自动增大制动力。在ESP系统出现故障不能正常工作时，ABS和ASR系统能照样工作，以保证汽车正常行驶和制动。
燃油蒸发控制系统的检测 燃油蒸发控制系统的检测 一、微机控制燃油蒸发控制系统的结构与工作原理 燃油蒸发控制系统的作用是防止汽车油箱内蒸发的汽油蒸气排入大气。它由蒸气回收罐（称活性炭罐）、控制电磁阀、蒸气分离阀及相应的蒸气管道和真空软管等组成(图1）。蒸气分离安装在油箱的顶部，油箱内的汽油蒸气从该阀出口经管道进入蒸气回收罐(图2）。该阀的作用是 止汽车翻倾时油箱内的燃油从蒸气管道中漏出。蒸气回收罐内充满了活性炭颗粒，故又称为活性炭活性炭可以吸附汽油蒸气中的汽油分子。当油箱内的汽油蒸气经蒸气管道进入蒸气回收罐时，蒸气的汽油分子被活性炭吸附。 蒸气回收罐上方的另一个出口经真空软管与发动机进气歧管相通。软管中部有一个电磁阀制管路的通断。当发动机运转时，如果电磁阀开启，则在进气歧管真空吸力的作用下，新鲜空气将蒸气回收罐下方进入，经过活性炭后再从蒸气回收罐的出口进入软管的发动机进气歧管，把吸附在性炭上的汽油分子（重新蒸发的）送入发动机燃烧，使之得到充分利用；蒸气回收罐内的活性炭则之恢复吸附能力，不会因使用太久而失效。 进入进气歧管的回收燃油蒸气量必须加以控制，以防破坏正常的混合气成分。这一控制过由微机根据发动机的水温、转速、节气门开度等运行参数，通过操纵控制电磁阀的开、闭来实现。发动机停机或怠速运转时，微机使电磁阀关闭，从油箱中逸出的燃油蒸气被蒸气回收罐中的活性炭收。当发动机以中、高速运转时，微机使电磁阀开启，储存在蒸气回收罐内的汽油蒸气经过真空软后被吸入发动机。此时，因为发动机的进气量较大，少量的燃油蒸气不会影响混合气的成分。 二、燃油蒸发控制系统的检测 对燃油蒸发控制系统的故障，微机一般不能自行诊断，只能采用就车检测和单件检测方法查找。 1、就车检测 就车检测可按下述顺序进行：
汽车燃油蒸发控制系统 1，汽车燃油蒸发控制系统的组成及功能 汽车燃油蒸发控制系统主要由活性碳罐，双通阀，脱附控制阀，空气滤清器或者吸气除尘器，水截止阀，集液器{液汽分离器}，快速插接头，管路及支架等组成，如果装有车载诊断系统OBD（OnBoardDiagnosticsystem）就还包括气泵，电磁阀，压力传感器等。美国克莱斯勒公司300C轿车最新燃油系统OBD装置为ESIM（EvaporSystemIntegratyMonitor）代替了气泵、电磁阀、压力传感器。ESIM的功能是检测系统是否有泄露、脱附流量是否满足要求、ORVR(OnBoardRefuelingRecovery)系统加油阻力是否过大。 燃油蒸发控制系统的主要功能是发动机不工作时防止汽油蒸汽排放到大气，由活性碳罐吸附，保护环境；发动机工作时又把罐中的汽油蒸汽吸到发动机中燃烧掉，节约能源。上海大众汽车公司1998年初，对桑塔纳汽车作过对比实验。不装碳罐时，一个燃油蒸发排放测试循环，汽油蒸汽HC排放量为28克；装华安公司碳罐时，一个燃油蒸发排放测试循环，汽油蒸汽HC排放量仅为0.14克。有资料表明，一般汽油车在良好状况下运行一天排放出约560余克污染物（HC,CO,NOx，少量SO2和铅化物）。其中60%来自尾气，20%来自油箱，20%来自曲轴箱。所以国家有3个相关环保法规加以限制。不限制将对大气环境造成严重的污染。即造成能源浪费又危害人体健康。例如，北京现在汽车保有量约350万辆左右，如果不限制一天将排放1960吨污染物。光油箱排放（燃油蒸发排放），一天就是392吨左右。所以，如果北京的汽车都不装碳罐，等于一天向北京市洒392吨左右汽油。不算不知道，一算吓一跳。汽油蒸汽含有多种HC化合物，其中有醛类和多环芳香烃，前者引起结膜炎、鼻炎和支气管炎，后者是强致癌物质。由此可见燃油蒸发控制系统的经济效益和社会效益之大了。1—1，活性碳罐：形状各异的罐体内装有，对汽油蒸汽吸附和脱附能力很强的汽车专用活性碳。对汽油蒸汽起吸附和脱附作用。碳罐的结构分为或单腔或双腔甚至三腔式。单腔结构简单但长细比较低，工作能力较小；双腔或三腔长细比较大，结构较复杂，活性碳相同容积情况下，工作能力提高20%至40%。或有集液器或无集液器。一般有三个通气口，一个接双通阀通油箱，一个接脱附控制阀通发动机，一个通大气。大气口或分为两口，一口碳罐吸
汽车电子介绍及控制系统 汽车电子是车体汽车电子控制装置和车载汽车电子控 制装置的总称。 车体汽车电子控制装置，包括发动机控制系统、底盘控制系统和车身电子控制系统（车身电子ECU）。车体汽车电子控制装置有如赤裸裸的、不穿戴任何衣物饰物的人体；车载汽车电子包括汽车信息系统、汽车导航系统和汽车娱乐系统。车载汽车电子控制装置有如人身的衣物、饰物。汽车电子分类随着汽车电子技术朝着集成化、智能化、网络化、模块化的方向发展，上述分类可能会有交叉与融合。汽车电子地位: 汽车电子化被认为是汽车技术发展进程中的一次革命，汽车电子化的程度被看作是衡量现代汽车水平的重要标志，是用来开发新车型，改进汽车性能最重要的技术措施。汽车制造商认为增加汽车电子设备的数量、促进汽车电子化是夺取未来汽车市场的重要的有效手段。 据统计，从1989年至2000年，平均每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车电子类别: 按照对汽车行驶性能作用的影响划分，可以把汽车电子产品
归纳为两类：一类是汽车电子控制装置，汽车电子控制装置要和车上机械系统进行配合使用，即所谓“机电结合”的汽车电子装置；它们包括发动机、底盘、车身电子控制。例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力转向等，另一类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能并无直接关系。它们包括汽车信息系统（行车电脑）、导航系统、汽车音响及电视娱乐系统、车载通信系统、上网设备等。目前电子技术发展的方向向集中综合控制发展：将发动机管理系统和自动变速器控制系统，集成为动力传动系统的综合控制（PCM）；将制动防抱死控制系统（ABS）、牵引力控制系统（TCS）和驱动防滑控制系统（ASR）综合在一起进行制动控制；通过中央底盘控制器，将制动、悬架、转向、动力传动等控制系统通过总线进行连接。控制器通过复杂的控制运算，对各子系统进行协调，将车辆行驶性能控制到最佳水平，形成一体化底盘控制系统（UCC）。由于汽车上的电子电器装置数量的急剧增多，为了减少连接导线的数量和重量，网络、总线技术在此期间有了很大的发展。总线技术是将各种汽车电子装置连接成为一个网络，通过数据总线发送和接收信息。电子装置除了独立完成各自的控制功能外，还可以为其它控制装置提供数据服务。由于使用了网络化的设计，简
目录 一、总成说明 1.1主题 本指南制订了与汽车发动机相匹配的附件轮系各部件的设计开发流程； 1.2适用范围 适用于汽车燃油蒸发排放控制系统的设计开发。 二、燃油蒸发排放控制系统的设计 2.1 燃油蒸发排放控制系统的功用 汽车燃油蒸发污染占汽车HC总排放的20%，燃油蒸发控制系统就是控制由汽车供油系统中油箱产生的燃油蒸汽对环境的污染.，燃油蒸发排放控制系统主要包括碳罐、碳罐控制阀、管路等零部件组成，碳罐控制阀在发动机电控相关章节论述，在此不加论述。 2.2燃油蒸发排放控制系统工作原理： 当环境温度升高时，油箱的压力阀被燃油蒸汽的压力顶开，燃油蒸汽通过管路进入活性炭罐，活性炭罐中的活性炭将燃油蒸汽中的燃油吸附到活性炭颗粒上，当发动机在适当的工况工作时，炭罐脱附阀打开，在发动机进气管真空度的作用下，新鲜空气从炭罐的通大气孔进入炭罐，将吸附到活性炭颗粒上燃油冲刷掉，并以油气的形式被吸
到汽缸中燃烧，从而，避免燃油蒸汽流到大气中污染环境，同时也起到了节油的作用。燃油蒸发排放控制系统工作原理图如下： 2.3国内蒸发排放法规限值情况 近年来，随着人类环保意识的加强，汽车行业越来越重视排放污染问题，我国于1993年发布采用活性炭罐收集器，收集汽油车燃油蒸发污染物的测试方法和标准限值，1999年发布密闭室测试方法和标准限值。 国内蒸发排放法规限值情况（1995年7月1日生产的新车）： ①（收集法）轻型车2g/试；重型车4g/试验 ②（密闭室法）规定在2003年7月1日前限值为：6g/试验 ③目前蒸发排放新法规（试运行）规定的限值是：2g/天。 2.4炭罐在整车上的布置:
浅谈汽车电子稳定程序 前言 随着汽车行驶速度的提高,道路行车密度的增大,汽车行驶安全性已经受到了高度关注。汽车的行驶安全性能要求不断提高,汽车安全系统已经成为汽车研究发展的重要部分。 汽车安全性包括主动安全性和被动安全性两大类。汽车主动 安全是指事故发生前的安全，即实现事故预防和事故回避，防止 事故发生。主动安全性是指通过事先预防，避免或减少事故发生 的能力。被动安全性是指汽车在发生意外事故时对乘员进行有效 保护的能力。汽车的主动安全性因其防患于未然，所以越来越受 到汽车厂商和消费者的重视，越来越多的先进技术也被应用到汽 车主动安全装置上。主动安全性的好坏决定了汽车产生事故发生概率的多少，而被动安全性的好坏主要决定了事故后车内成员的受伤严重程度。 目前广泛运用的汽车主动安全性系统主要有防抱死制动系统（ABS）、驱动防滑系统〔ASR〕、牵引力控制系统 (TCS)、汽车电子稳定程序系统(ESP),汽车电子制动力分配系统(EBD), 紧急刹车辅助系统 (EBA)、汽车自适应巡航速度控制系统(ACC)等,保证汽车在危险状况下行驶的安全性。上述这些系统具有智能化的控制作用,根据车辆的行驶状况,自动地完成对汽车制动性能、转向辅助等的控制,无需人的主动性操作,可见汽车安全系统已经向智能型方向发展。
摘要 本文探讨了ESP系统的原理、发展和现状。简要讨论汽车 ESP 系统的结构及关键技术。介绍新奥迪 A4轿车 ESP系统的组成、电控系统、液压单元及工作过程。 关键词：电子稳定程序，主动安全性，操纵稳定性，模糊控制传感器液压控制单元电子控制单元 ESP系统实际是一种牵引力控制系统，与其他牵引力控制系统比较，ESP不但控制驱动轮，而且可控制从动轮。如后轮驱动汽车常出现的转向过多情况，此时后轮失控而甩尾，ESP便会刹慢外侧的前轮来稳定车子；在转向过少时，为了校正循迹方向，ESP则会刹慢内后轮，从而校正行驶方向。 ESP系统是汽车上一个重要的系统，通常是支持ABS及ASR 的功能。它通过对从各传感器传来的车辆行驶状态信息进行分析，然后向ABS、ASR发出纠偏指令，来帮助车辆维持动态平衡。ESP可以使车辆在各种状况下保持最佳的稳定性，在转向过度或转向不足的情形下效果更加明显。ESP一般需要安装转向传感器、车轮传感器、侧滑传感器、横向加速度传感器等。 ESP系统包含ABS（防抱死刹车系统）及ASR（驱动防滑转系统），是这两种系统功能上的延伸。因此，ESP称得上是当前汽车
《燃油蒸发排放控制系统和曲轴箱通风控制系统故障检修》学习手册

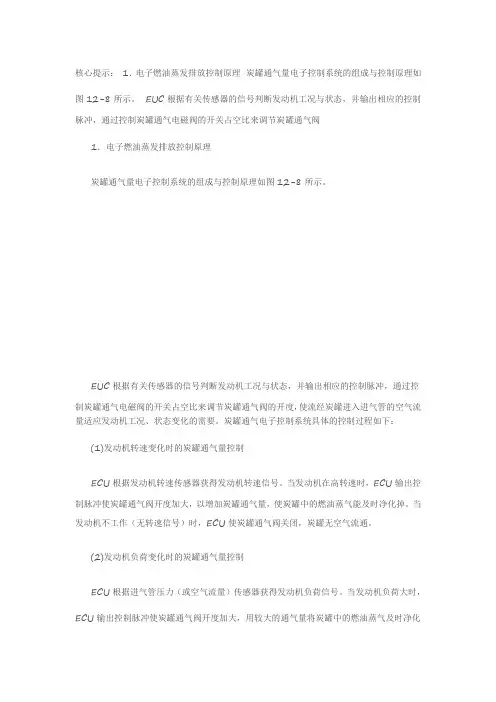

知识要求 5.1.1 燃油蒸发排放控制系统 5.1.1.1 燃油蒸发排放控制系统的作用 发动机在运转的过程中，燃油箱中的燃油会受热蒸发，这些蒸发出来的燃油蒸气(HC)如果排入大气既污染环境又浪费能源。燃油蒸发控制(Evaporative Emission Control,即EVAP)系统能够将燃油系统产生的燃油蒸气(HC)储存起来，并适时地送入进气歧管，与正常混合气混合后进入发动机燃烧，使汽油得到充分利用，减少环境污染。 5.1.1.2 燃油蒸发排放控制系统的类型 燃油蒸发控制(EVAP)系统的控制方法有利用发动机的真空度来控制和利用电控单元来控制两种。早期的燃油蒸发控制(EVAP)系统多利用真空控制，现在大都直接由发动机ECU控制。 5.1.1.3 燃油蒸发排放控制系统的工作原理 燃油蒸发控制(EVAP)系统的控制的原理是先利用活性炭罐内的活性炭把燃油蒸气吸附在活性炭罐内，当发动机进入小负荷到中负荷的工况范围时，通过发动机的真空吸力把活性炭罐内的燃油蒸气脱附后吸入汽缸内燃烧掉。在发动机怠速工况和全负荷工况，活性炭罐中的燃油蒸气不应进入发动机汽缸，以免造成怠速时可燃混合气过浓而熄火，全负荷时引起混合气过稀影响发动机的动力输出，所以活性炭罐内的燃油蒸气进入发动机进气歧管的时机和流量必须受到控制。 1．真空控制 早期的LS400发动机EVAP控制系统即为真空控制，其系统组成和原理如图5-1-1所示。该系统主要由燃油箱、活性炭罐、双金属EVAP控制阀和橡胶管路组成。 当燃油箱内由于燃油蒸发而压力增大时，燃油蒸气将由燃油回收管经止回阀2 送到活性碳罐。如果（由于外部温度低等原因）燃油箱内有负压，大气经过止回阀3和燃油箱盖止回阀，使外部大气进入燃油箱，平衡压力。当发动机运转，水温高于54℃时，双金属EVAP控制阀自动打开真空管路，活性碳罐内的燃油蒸气就通过止回阀1和真空管路被吸进发动机燃烧室燃烧。但要注意，当节气门开度过小时，真空管路在进气道的开口还不处于节气门后方，也就不会产生负压作用于活性碳罐，当节气门全开时，真空管路内的负压过低不足以将止回阀1打开，这就是说，发动机在怠速运转或低负荷、以及大负荷时，燃油蒸发控制系统都不工作。
汽车电子控制系统英文缩写 AFM 空气流量计 AIC 空气喷射控制 AIS 空气喷射系统 ALT 海拔开关 A/M 自动—手动 ASC 自动稳定性控制 AT(A/T) 自动变速器 ATS 空气温度传感器 B+ 蓄电池正极 BPA 旁通空气 BPS 大气压力传感器 BTSC 上止点前 CCS 巡航控制系统 CFI 中央燃油喷射 CFI 连续燃油喷射 CID 判缸传感器 CIS (燃油)连续喷射系统 CIS气缸识别传感器(判缸传感器) CNG 天然气 CNGV 天然气汽车 CPS 轮轴位置传感器 CPS 曲轴位置传感器 CPU 中央处理器 CTP 节气门关闭位置
CTS 冷却液温度传感器CYL 气缸（传感器）DC 直流电 DI 分电器点火 DIS 无分电器点火系统DIAGN 诊断 DLC 数据线接 DLI 无分电器点火DTC 诊断故障码ECA 电子控制点火提前ECCA发动机集中控制系统ECD 电子控制柴油机ECM 发动机控制模块ECT 电控变速器ECT 发动机机冷却液温度ECU 电子控制单元(电脑) EDS 柴油机电控系EEC 发动机电子控制EFI 电控燃油喷射EGI 电控汽油喷射EGR 废气再循环EIS 电子点火系统EPA 环保机构 ER 发动机运转ESA 电子点火提前
EST 电子点火正时 EUT 电子控制燃油喷射系统 EVAP燃油蒸气排放控制装置 FP 燃油泵 FTMP 燃油温度 FFM 热膜式空气质量流量计 HAC 海拔(高度)补偿阀 HEI 高能点火 HEUI液压电子控制燃油喷射系统HIC 热怠速空气补偿阀 HO2S 加热型氧传感器 HZ 故障灯 IAA 怠速空气调整 IAB 进气旁通控制系统 IAC 进气控制 IACV 进气控制阀 常用汽车英文缩写含义全攻略Quattro-全时四轮驱动系统 Tiptronic-轻触子-自动变速器 Multitronic-多极子-无级自动变速器 控制系统 ABC-车身主动控制系统 DSC-车身稳定控制系统 VSC-车身稳定控制系统 TRC-牵引力控制系统 TCS-牵引力控制系统 ABS-防抱死制动系统 ASR-加速防滑系统 BAS-制动辅助系统 DCS-车身动态控制系统 EBA-紧急制动辅助系统
汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是 防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶 稳定性。 图1是汽车电子稳定系统ESP的各种传感器及电子稳定系统ECU在轿车上的安装，其ECU中配置了两台56kB内存的微机。ESP系统利用这两台微机和各种传感器信号不间断地监控车内电子模块、系统的工作状态和汽车的行驶姿势，比如，速度传感器每相隔20ms就会自检一次。ESP系统还通过车内电子模块之间的信号交流通信网络，充分利用防抱死制动系统ABS、制动助力系统BAS和驱动防滑控制系统ASR等的先进功能。紧急情况下，如紧张的驾驶员对制动力施加不够，制动助力系统BAS将自动增大制动力。在ESP系统出现故障不能正常工作时，ABS和ASR系统能照样工作，以保证汽车正常行驶和制动。
《燃油蒸发排放控制系统和曲轴箱通风控制 系统检修》测试习题 一、填空题 1．燃油蒸发排放控制系统的作用是_______________________________。 2．燃油蒸发排放控制系统的工作条件是__________________________________。 3．燃油蒸发排放控制系统的基本组成部件有_____________和_____________和_____________等。 4．桑塔纳2000活性炭罐电磁阀(N80)，的阻值是___________________________。 5．燃油蒸发排放控制电磁阀的供电电压是_________V的电压信号；当正常工作时，驱动它的是_________信号。 6． PCV是__________________________________的缩写。 7．发动机曲轴箱强制通风装置的作用是：____________和_____________和_____________等。 8．PCV阀是曲轴箱强制通风(PCV)系统中最重要的部件，PCV阀内一个锥形阀，PCV阀有控制____________和_____________的作用。 二、判断题 1．活性碳罐暂时吸收燃油蒸汽，然后将其导回发动机燃烧。（） 2．活性碳罐电磁阀泄露时会导致混合气过稀，不会导致混合气过浓。（）3．活性碳罐电磁阀在点火接通时电压持续高电平（约12V）。（） 4．活性碳罐电磁阀控制信号的占空比与冷却液温度无关。（） 5．曲轴箱强制通风系统与发动机节气门开度无关。（） 6．曲轴箱强制通风系统可以有效的避免机油被废气污染。（） 7．曲轴箱强制通风系统单向阀主要是为了防止发动机回火。（） 8．曲轴箱强制通风系统软管泄露会导致发动机转速增加。（） 9．曲轴箱强制通风系统堵塞会使发动机转速增加。（） 10．熄灭发动机，取下PCV阀，摇动PCV阀听到“喀喀”声，表明该阀损坏。（） 三、选择题 1．活性碳罐收取的燃油蒸汽来自( )。 A．曲轴箱 B．燃油箱 C．排气管 D．加油口
汽车电子控制系统 概述
第四章汽车电子控制系统概述 第一节汽车电子技术的发展背景 汽车既可作为生产运输的生产用品, 又可作为代步、休闲、旅游等消费用品, 汽车技术的发展是人类文明史的见证。随着社会、经济的发展, 汽车成为人类密不可分的伙伴。当然, 汽车的发展也带来了一些负面的影响, 如随着汽车保有量的增加, 交通条件、安全、环境污染也成了日益严重的问题。汽车的安全、环保和节能是当今汽车技术发展的主要方向。 一、安全、环保和节能推动了汽车技术的发展 汽车的安全性是人类社会的一大祸害, 车辆的制动安全性、驱动安全性与行驶安全性是道路交通安全事故的三大主要根源。全世界每年由于交通事故死亡约50万人, 排在人类死亡原因的第10位; 中国当前每年因交通事故死亡占全国总死亡人数的1.5%, 约每年10万人。为此, 科技人员从汽车的主动安全性和被动安全性两个方面着手, 设计了防滑控制系统、车辆姿态控制系统、智能防撞预警与应急保护系统、碰撞后的保护系统等一系列电子控制装置。 HC和NOx 混合在一起, 在强烈的阳光照射下, 会发生一系列光化学反应, 产生臭氧和各种化合物。臭氧( O3) 具有很强的氧化性和毒性。1963年美国洛杉矶地区发生了光化学烟雾事件, 促使各国对大气污染的重视研究。据统计, 城市大气污染物一氧化碳( CO) 、碳氢化合物( HC) 和氮氧化物( NOx) 的主要污染源是汽车排气。因此, 世界各国都相继制订了日益严格的汽车排放物限制法规。另外, 随着汽车保有量的增加, 汽车噪声也是环境保护的重点治理对象。于是, 现代轿车普遍装有喷油与点火控制、废气再循环及三元催化等发动机尾气控制装置。人们还在降低机械噪声、隔振、隔音等方面进行了大量的实验与改进工作。 进入二十世纪70年代, 全球的石油危机, 使汽车节能问题受到
